Pen.MiterLimit Propiedad

Definición

Espacio de nombres:

System.Windows.Media

Ensamblado:

PresentationCore.dll

Obtiene o establece el límite de la proporción de la longitud del ángulo en la mitad de la propiedad Thickness de esta pluma.

public:
 property double MiterLimit { double get(); void set(double value); };

public double MiterLimit { get; set; }

member this.MiterLimit : double with get, set

Public Property MiterLimit As Double

Valor de propiedad

Double

Límite de la proporción de la longitud del ángulo en la mitad de la propiedad Thickness de la pluma. Este valor siempre es un número positivo mayor o igual que 1. El valor predeterminado es 10.0.

Ejemplos

En el ejemplo siguiente se muestra cómo usar la MiterLimit propiedad para limitar el tamaño de una esquina creada por dos segmentos de línea.

<Page
  xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
  xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml">
  <StackPanel Margin="20">

    <Canvas Margin="100"  Width="100" Height="100">
      <Canvas.Background>
        <DrawingBrush>
          <DrawingBrush.Drawing>
            <GeometryDrawing>
              <GeometryDrawing.Geometry>
                <PathGeometry>
                  <PathGeometry.Figures>
                    <PathFigureCollection>
                      <PathFigure StartPoint="100,50">
                        <PathFigure.Segments>
                          <PathSegmentCollection>
                            <LineSegment Point="200,70" />
                            <LineSegment Point="100,60" />
                          </PathSegmentCollection>
                        </PathFigure.Segments>
                      </PathFigure>
                    </PathFigureCollection>
                  </PathGeometry.Figures>
                </PathGeometry>
              </GeometryDrawing.Geometry>
              <GeometryDrawing.Pen>

                <!-- The MiterLimit is set to a value of 0 so the corner formed
                     by where the two line segments join is cut or blunted. A larger
                     value would allow for the corner to extend out even beyond
                     the thickness of the line. -->
                <Pen Brush="Blue" Thickness="4" MiterLimit="0"  />
              </GeometryDrawing.Pen>
            </GeometryDrawing>
          </DrawingBrush.Drawing>
        </DrawingBrush>
      </Canvas.Background>
    </Canvas>

  </StackPanel>

</Page>

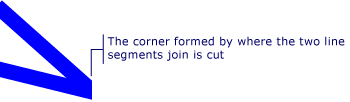

En la ilustración siguiente se muestra lo que genera este ejemplo de código.

Comentarios

Un miter es una articulación hecha biseando cada una de las dos superficies que se van a unir para formar una esquina. Cuando dos segmentos de línea se encuentran en un ángulo agudo, el miter puede extenderse más allá del grosor de la línea que trazo el trazado.

Información sobre propiedades de dependencia

Campo identificador	MiterLimitProperty
Propiedades de metadatos establecidas en true	Ninguno

Consulte también

• StrokeMiterLimit
