Kurz: Vytvoření aplikační brány s Azure CLI se směrováním založeným na cestě URL

Článek
10/24/2023

Při vytváření aplikační brány můžete Azure CLI použít ke konfiguraci pravidel směrování podle adres URL. V tomto kurzu vytvoříte back-endové fondy pomocí škálovacích sad virtuálních počítačů. Pak vytvoříte pravidla směrování adres URL, která zajistí přesměrování webového provozu na správný back-endový fond.

V tomto kurzu se naučíte:

Nastavit síť
Vytvoření brány Application Gateway
Přidat naslouchací procesy a pravidla směrování
Vytvořit pro back-endové fondy škálovací sadu virtuálních počítačů

Na následujícím příkladu je vidět přesměrování webového provozu, který přichází ze dvou portů 8080 a 8081, na stejné back-endové fondy:

Pokud chcete, můžete k dokončení tohoto kurzu použít Azure PowerShell.

Pokud ještě nemáte předplatné Azure, vytvořte si bezplatný účet Azure před tím, než začnete.

Požadavky

Použijte prostředí Bash v Azure Cloud Shellu. Další informace najdete v tématu Rychlý start pro Bash v Azure Cloud Shellu.
Pokud dáváte přednost místnímu spouštění referenčních příkazů rozhraní příkazového řádku, nainstalujte Azure CLI. Pokud používáte Windows nebo macOS, zvažte spuštění Azure CLI v kontejneru Docker. Další informace najdete v tématu Jak spustit Azure CLI v kontejneru Dockeru.
- Pokud používáte místní instalaci, přihlaste se k Azure CLI pomocí příkazu az login. Pokud chcete dokončit proces ověřování, postupujte podle kroků zobrazených na terminálu. Další možnosti přihlášení najdete v tématu Přihlášení pomocí Azure CLI.
- Po zobrazení výzvy nainstalujte rozšíření Azure CLI při prvním použití. Další informace o rozšířeních najdete v tématu Využití rozšíření v Azure CLI.
- Spuštěním příkazu az version zjistěte verzi a závislé knihovny, které jsou nainstalované. Pokud chcete upgradovat na nejnovější verzi, spusťte az upgrade.

Tento kurz vyžaduje verzi 2.0.4 nebo novější azure CLI. Pokud používáte Azure Cloud Shell, je už nainstalovaná nejnovější verze.

Vytvoření skupiny zdrojů

Skupina prostředků je logický kontejner, ve kterém se nasazují a spravují prostředky Azure. Vytvořte skupinu prostředků pomocí příkazu az group create.

V následujícím příkladu vytvoříte skupinu prostředků s názvem myResourceGroupAG v umístění eastus.

az group create --name myResourceGroupAG --location eastus

Vytvoření síťových prostředků

Pomocí příkazu az network vnet create vytvořte virtuální síť s názvem myVNet a podsíť s názvem myAGSubnet. Potom můžete přidat podsíť s názvem myBackendSubnet, kterou potřebují back-endové servery. Použijte k tomu příkaz az network vnet subnet create. Pomocí příkazu az network public-ip create vytvořte veřejnou IP adresu s názvem myAGPublicIPAddress.

az network vnet create \
  --name myVNet \
  --resource-group myResourceGroupAG \
  --location eastus \
  --address-prefix 10.0.0.0/16 \
  --subnet-name myAGSubnet \
  --subnet-prefix 10.0.1.0/24

az network vnet subnet create \
  --name myBackendSubnet \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --address-prefix 10.0.2.0/24

az network public-ip create \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --allocation-method Static \
  --sku Standard

Vytvoření brány Application Gateway

K vytvoření aplikační brány s názvem myAppGateway použijte příkaz az network application-gateway create. Při vytváření aplikační brány pomocí Azure CLI zadáte konfigurační údaje, jako je kapacita, skladová položka nebo nastavení HTTP. Aplikační brána je přiřazená k podsítě myAGSubnet a myPublicIPAddress , které jste vytvořili dříve.

az network application-gateway create \
  --name myAppGateway \
  --location eastus \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --subnet myAGsubnet \
  --capacity 2 \
  --sku Standard_v2 \
  --http-settings-cookie-based-affinity Disabled \
  --frontend-port 80 \
  --http-settings-port 80 \
  --http-settings-protocol Http \
  --public-ip-address myAGPublicIPAddress \
  --priority 100

Vytvoření aplikační brány může trvat několik minut. Po vytvoření aplikační brány se zobrazí tyto nové funkce:

appGatewayBackendPool – aplikační brána musí mít aspoň jeden back-endový fond adres.
appGatewayBackendHttpSettings – určuje, že se ke komunikaci používá port 80 a protokol HTTP.
appGatewayHttpListener – výchozí naslouchací proces přidružený k appGatewayBackendPool.
appGatewayFrontendIP – přiřadí adresu myAGPublicIPAddress naslouchacímu procesu appGatewayHttpListener.
rule1 – výchozí pravidlo směrování přidružené k naslouchacímu procesu appGatewayHttpListener.

Přidání back-endových fondů a portů

K aplikační bráně můžete přidat back-endové fondy pojmenované imagesBackendPool a videoBackendPool příkazem az network application-gateway address-pool create. Přidejte front-endové porty fondů příkazem az network application-gateway frontend-port create.

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name imagesBackendPool

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name videoBackendPool

az network application-gateway frontend-port create \
  --port 8080 \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name bport

az network application-gateway frontend-port create \
  --port 8081 \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name rport

Přidání naslouchacích procesů a pravidel

Přidání naslouchacích procesů

Přidejte back-endové naslouchací procesy s názvem backendListener a redirectedListener, které jsou potřeba ke směrování provozu, příkazem az network application-gateway http-listener create.

az network application-gateway http-listener create \
  --name backendListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port bport \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway

az network application-gateway http-listener create \
  --name redirectedListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port rport \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway

Přidání výchozí mapy cest adres URL

Mapy cest url zajišťují směrování konkrétních adres URL do konkrétních back-endových fondů. Vytvořte mapy cest adres URL pojmenované imagePathRule a videoPathRule. Použijte k tomu příkazy az network application-gateway url-path-map create a az network application-gateway url-path-map rule create.

az network application-gateway url-path-map create \
  --gateway-name myAppGateway \
  --name urlpathmap \
  --paths /images/* \
  --resource-group myResourceGroupAG \
  --address-pool imagesBackendPool \
  --default-address-pool appGatewayBackendPool \
  --default-http-settings appGatewayBackendHttpSettings \
  --http-settings appGatewayBackendHttpSettings \
  --rule-name imagePathRule

az network application-gateway url-path-map rule create \
  --gateway-name myAppGateway \
  --name videoPathRule \
  --resource-group myResourceGroupAG \
  --path-map-name urlpathmap \
  --paths /video/* \
  --address-pool videoBackendPool

Přidání konfigurace přesměrování

Ke konfiguraci přesměrování naslouchacího procesu použijte příkaz az network application-gateway redirect-config create.

az network application-gateway redirect-config create \
  --gateway-name myAppGateway \
  --name redirectConfig \
  --resource-group myResourceGroupAG \
  --type Found \
  --include-path true \
  --include-query-string true \
  --target-listener backendListener

Přidání mapy cest adres URL pro přesměrování

az network application-gateway url-path-map create \
  --gateway-name myAppGateway \
  --name redirectpathmap \
  --paths /images/* \
  --resource-group myResourceGroupAG \
  --redirect-config redirectConfig \
  --rule-name redirectPathRule

Přidání pravidel směrování

Pravidla směrování přidružují mapy cest adres URL k vytvořeným naslouchacím procesům. Přidejte pravidla pojmenovaná defaultRule a redirectedRule příkazem az network application-gateway rule create.

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name defaultRule \
  --resource-group myResourceGroupAG \
  --http-listener backendListener \
  --rule-type PathBasedRouting \
  --url-path-map urlpathmap \
  --address-pool appGatewayBackendPool \
  --priority 100

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name redirectedRule \
  --resource-group myResourceGroupAG \
  --http-listener redirectedListener \
  --rule-type PathBasedRouting \
  --url-path-map redirectpathmap \
  --address-pool appGatewayBackendPool \
  --priority 100

Vytvoření škálovacích sad virtuálních počítačů

V tomto příkladu vytvoříte tři škálovací sady virtuálních počítačů, které podporují tři vytvořené back-endové fondy. Škálovací sady, které vytvoříte, se jmenují myvmss1, myvmss2 a myvmss3. Každá škálovací sada obsahuje dvě instance virtuálních počítačů, na které nainstalujete server NGINX.

Nahraďte <azure-user> a <heslo> uživatelským jménem a heslem podle vašeho výběru.

for i in `seq 1 3`; do
  if [ $i -eq 1 ]
  then
    poolName="appGatewayBackendPool"
  fi
  if [ $i -eq 2 ]
  then
    poolName="imagesBackendPool"
  fi
  if [ $i -eq 3 ]
  then
    poolName="videoBackendPool"
  fi

  az vmss create \
    --name myvmss$i \
    --resource-group myResourceGroupAG \
    --image Ubuntu2204 \
    --admin-username <azure-user> \
    --admin-password <password> \
    --instance-count 2 \
    --vnet-name myVNet \
    --subnet myBackendSubnet \
    --vm-sku Standard_DS2 \
    --upgrade-policy-mode Automatic \
    --app-gateway myAppGateway \
    --backend-pool-name $poolName
done

Instalace serveru NGINX

for i in `seq 1 3`; do
  az vmss extension set \
    --publisher Microsoft.Azure.Extensions \
    --version 2.0 \
    --name CustomScript \
    --resource-group myResourceGroupAG \
    --vmss-name myvmss$i \
    --settings '{ "fileUris": ["https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/install_nginx.sh"], "commandToExecute": "./install_nginx.sh" }'

done

Otestování aplikační brány

K získání veřejné IP adresy aplikační brány použijte příkaz az network public-ip show. Zkopírujte veřejnou IP adresu a pak ji vložte do adresního řádku svého prohlížeče. Příklad: http://40.121.222.19, http://40.121.222.19:8080/images/test.htm, http://40.121.222.19:8080/video/test.htm nebo http://40.121.222.19:8081/images/test.htm.

az network public-ip show \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --query [ipAddress] \
  --output tsv

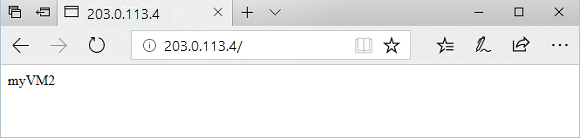

Testování základní adresy URL v aplikační bráně

Změňte adresu URL na http://< ip-address>:8080/images/test.html, nahraďte IP adresu IP> adresou <a měli byste vidět něco jako v následujícím příkladu:

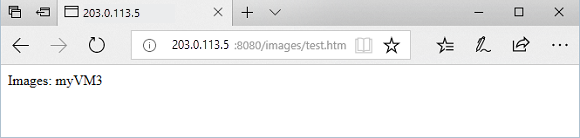

Testování adresy URL pro obrázky v bráně Application Gateway

Změňte adresu URL na http://< ip-address>:8080/video/test.html, nahraďte IP adresu IP> adresou <a měli byste vidět něco jako v následujícím příkladu:

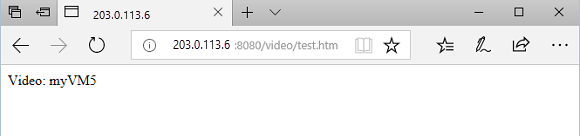

Testování adresy URL videa v aplikační bráně

Teď změňte adresu URL na http://< ip-address>:8081/images/test.htm, nahraďte ip adresu IP adresou <a měli byste vidět provoz přesměrovaný zpět do back-endového> fondu obrázků na http://< ip-address>:8080/images.

Vyčištění prostředků

Až nebudete skupinu prostředků, aplikační bránu a další související prostředky potřebovat, odeberte je.

az group delete --name myResourceGroupAG
