Monitorování clusterů Azure Stack HCI z Windows Admin Center

Článek
02/26/2024

Platí pro: Azure Stack HCI verze 22H2 a 21H2; Windows Server 2022, Windows Server 2019

Tento článek obsahuje pokyny pro připojení ke clusteru Azure Stack HCI a monitorování výkonu clusteru i úložiště pomocí Windows Admin Center.

Instalace Windows Admin Center

Windows Admin Center je místně nasazená prohlížečová aplikace pro správu Azure Stack HCI. Nejjednodušší způsob instalace Windows Admin Center je na počítači s místní správou (desktopový režim), ale můžete ho také nainstalovat na server (režim služby).

Poznámka

Pro ověřování Azure AD nainstalujte Windows Admin Center na server.

Pokud nainstalujete Windows Admin Center na server, vyžadují úlohy, které vyžadují credSSP, jako je vytváření a instalace aktualizací a rozšíření clusteru, použití účtu, který je členem skupiny Správci brány na Windows Admin Center serveru. Další informace najdete v prvních dvou částech konfigurace uživatelských Access Control a oprávnění.

Přidání clusteru Azure Stack HCI a připojení k němu

Po dokončení instalace Windows Admin Center můžete na hlavní stránce přehledu přidat cluster pro správu.

V části Všechna připojení vyberte + Přidat.
V části Serverové clustery vyberte Přidat a přidejte cluster Azure Stack HCI:
Zadejte název clusteru, který chcete spravovat, a vyberte Přidat. Cluster se přidá do vašeho seznamu připojení na stránce přehledu.
V části Všechna připojení vyberte název clusteru, který jste právě přidali. Windows Admin Center spustí Správce clusteru a přejdete přímo na řídicí panel Windows Admin Center pro daný cluster.

Monitorování pomocí řídicího panelu Windows Admin Center

Řídicí panel Windows Admin Center poskytuje upozornění a informace o stavu serverů, jednotek a svazků a také podrobnosti o využití procesoru, paměti a úložiště. V horní části řídicího panelu Windows Admin Center se po přihlášení zobrazí důležitá upozornění. V dolní části řídicího panelu se zobrazují informace o výkonu clusteru, například vstupně-výstupní operace/sekunda (IOPS) a latence podle hodin, dnů, týdnů, měsíců nebo roku.

Monitorování virtuálních počítačů

Je důležité porozumět stavu virtuálních počítačů, na kterých běží vaše aplikace a databáze. Pokud virtuálnímu počítači není přiřazen dostatek procesoru nebo paměti pro úlohy, které na něm běží, může dojít ke zpomalení výkonu nebo k nedostupnosti aplikace. Pokud virtuální počítač reaguje na méně než tři prezenční signály po dobu pěti minut nebo déle, může dojít k problému.

Pokud chcete monitorovat virtuální počítače v Windows Admin Center, vyberte Virtuální počítače v nabídce Nástroje na levé straně.

Pokud chcete zobrazit úplný inventář virtuálních počítačů spuštěných v clusteru, vyberte v horní části stránky Možnost Inventář . Zobrazí se tabulka s informacemi o jednotlivých virtuálních počítačích, mezi které patří:

Jméno: Název virtuálního počítače.
Státu: Označuje, jestli je virtuální počítač spuštěný nebo zastavený.
Hostitelský server: Označuje, na kterém serveru v clusteru je virtuální počítač spuštěný.
Využití procesoru: Procento celkových prostředků procesoru clusteru, které virtuální počítač využívá.
Zatížení paměti: Procento dostupných prostředků paměti, které virtuální počítač využívá.
Požadavky na paměť: Velikost přiřazené paměti (GB nebo MB), kterou virtuální počítač využívá.
Přiřazená paměť: Celkové množství paměti přiřazené virtuálnímu počítači.
Uptime: Jak dlouho je virtuální počítač spuštěný ve dnech:hodinách:minutách:sekundách.
Tep: Označuje, jestli cluster může komunikovat s virtuálním počítačem.
Stav zotavení po havárii: Zobrazuje, jestli je virtuální počítač přihlášený k Azure Site Recovery.

Monitorování serverů

Hostitelské servery, které tvoří cluster Azure Stack HCI, můžete monitorovat přímo z Windows Admin Center. Pokud hostitelské servery nejsou nakonfigurované s dostatečným procesorem nebo pamětí k zajištění prostředků, které virtuální počítače vyžadují, můžou být kritickým bodem výkonu.

Pokud chcete monitorovat servery v Windows Admin Center, vyberte Servery v nabídce Nástroje na levé straně.

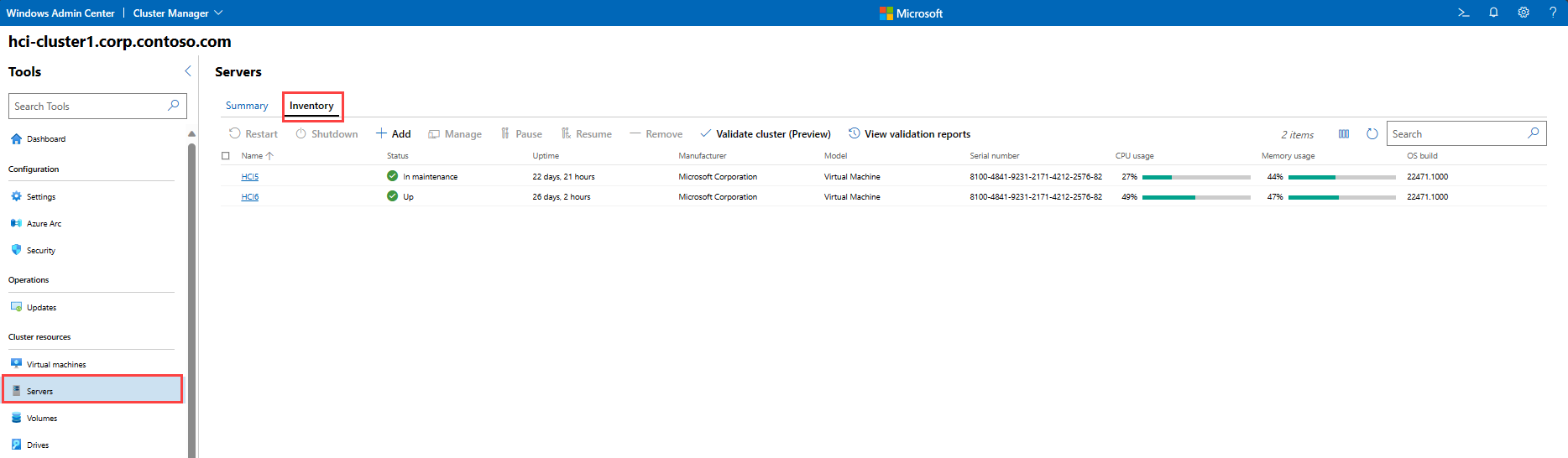

Pokud chcete zobrazit úplný inventář serverů v clusteru, vyberte v horní části stránky Možnost Inventář . Zobrazí se tabulka s informacemi o jednotlivých serverech, mezi které patří:

Jméno: Název hostitelského serveru v clusteru.
Stav: Označuje, jestli je server nahoru nebo dolů.
Uptime: Jak dlouho je server vzhůru.
Výrobce: Výrobce hardwaru serveru.
Model: Model serveru.
Sériové číslo: Sériové číslo serveru.
Využití procesoru: Procento procesoru hostitelského serveru, které se využívá. Žádný server v clusteru by neměl využívat více než 85 % procesoru po dobu delší než 10 minut.
Využití paměti: Procento využité paměti hostitelského serveru Pokud má server k dispozici méně než 100 MB paměti po dobu 10 minut nebo déle, zvažte přidání paměti.

Monitorování svazků

Svazky úložiště se můžou rychle zaplnit, takže je důležité je pravidelně monitorovat, abyste se vyhnuli dopadu na aplikace.

Pokud chcete monitorovat svazky v Windows Admin Center, v nabídce Nástroje na levé straně vyberte Svazky.

Pokud chcete zobrazit úplný inventář svazků úložiště v clusteru, vyberte Inventář v horní části stránky. Zobrazí se tabulka s informacemi o každém svazku, mezi které patří:

Jméno: Název svazku.
Stav: "OK" znamená, že svazek je v pořádku; v opačném případě se zobrazí upozornění nebo chyba.
Systém souborů: Systém souborů na svazku (ReFS, CSVFS).
Odolnost: Určuje, jestli je svazek obousměrný zrcadlový, třícestný nebo zrcadlově akcelerovaná parita.
Velikost: Velikost svazku (TB/GB)
Fond úložiště: Fond úložiště, do který svazek patří.
Využití úložiště: Procento využité kapacity úložiště svazku
IOPS: Počet vstupních a výstupních operací za sekundu

Monitorování jednotek

Azure Stack HCI virtualizuje úložiště takovým způsobem, že ztráta jednotlivé jednotky výrazně neovlivní cluster. Jednotky, které selhaly, ale budou muset být nahrazeny a jednotky můžou mít vliv na výkon vyplněním nebo zavedením latence. Pokud operační systém nemůže komunikovat s jednotkou, může být jednotka uvolněná nebo odpojená, její konektor pravděpodobně selhal nebo samotná jednotka selhala. Systém Windows automaticky vyřadí jednotky po 15 minutách ztráty komunikace.

Pokud chcete monitorovat jednotky v Windows Admin Center, vyberte Jednotky v nabídce Nástroje na levé straně.

Pokud chcete zobrazit úplný inventář jednotek v clusteru, vyberte v horní části stránky Možnost Inventář . Zobrazí se tabulka s informacemi o jednotlivých jednotkách, mezi které patří:

Sériové číslo: Sériové číslo jednotky.
Stav: "OK" znamená, že jednotka je v pořádku; v opačném případě se zobrazí upozornění nebo chyba.
Model: Model jednotky.
Velikost: Celková kapacita jednotky (TB/GB).
Typ: Typ jednotky (SSD, HDD).
Používá se pro: Označuje, jestli se jednotka používá pro mezipaměť nebo kapacitu.
Umístění: Adaptér úložiště a port, ke kterému je jednotka připojená.
Server: Název serveru, ke kterému je jednotka připojená.
Fond úložiště: Fond úložiště, do který jednotka patří.
Využití úložiště: Procento využité kapacity úložiště jednotky

Virtuální přepínače

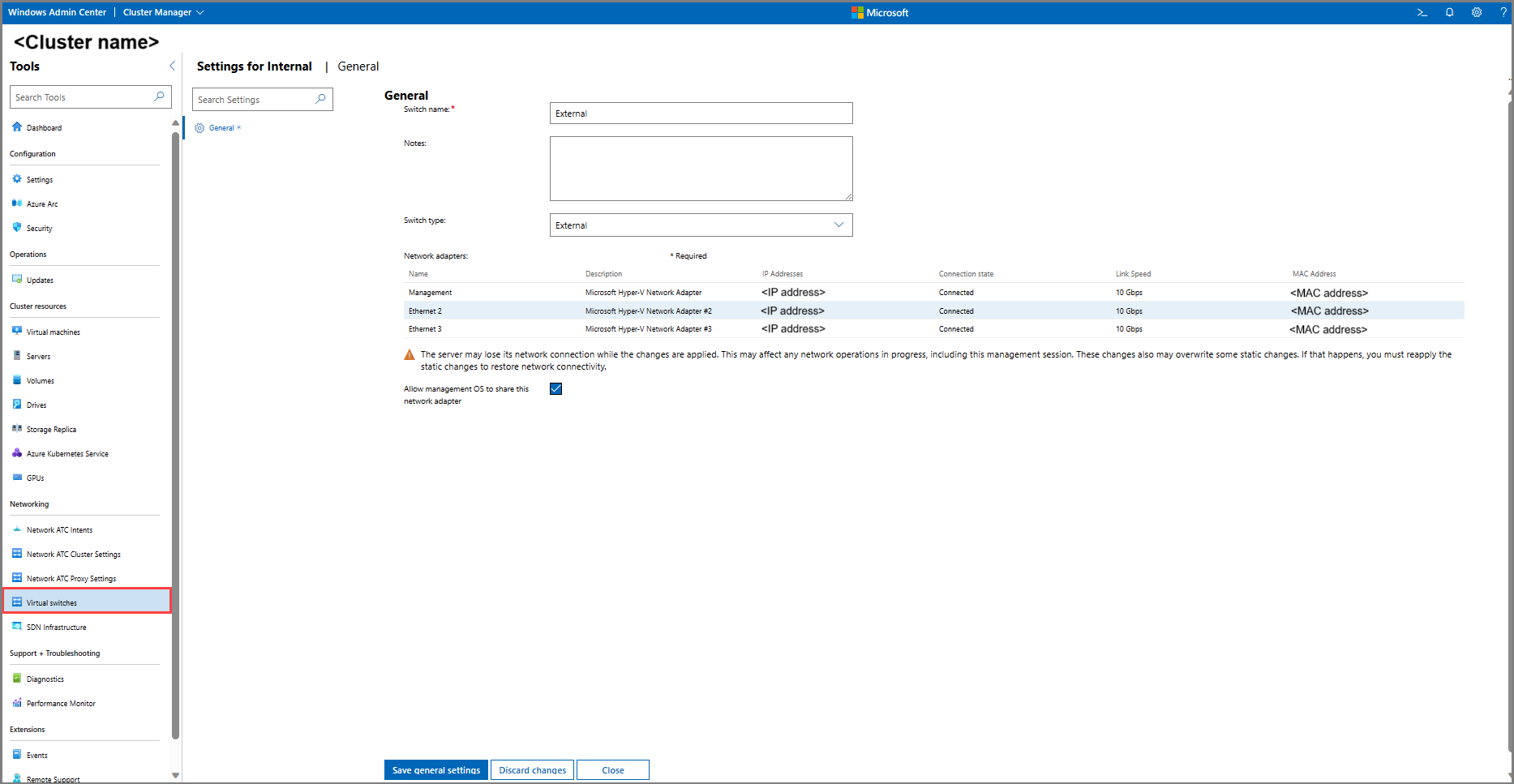

Pokud chcete zobrazit nastavení virtuálního přepínače v clusteru, vyberte Virtuální přepínače z nabídky Nástroje na levé straně a pak vyberte název virtuálního přepínače, pro který chcete zobrazit nastavení. Windows Admin Center zobrazí síťové adaptéry přidružené k virtuálnímu přepínači, včetně jejich IP adres, stavu připojení, rychlosti připojení a adresy MAC.

Přidání čítačů pomocí nástroje Sledování výkonu

Pomocí nástroje Sledování výkonu v Windows Admin Center můžete zobrazit a porovnat čítače výkonu pro Windows, aplikace nebo zařízení v reálném čase.

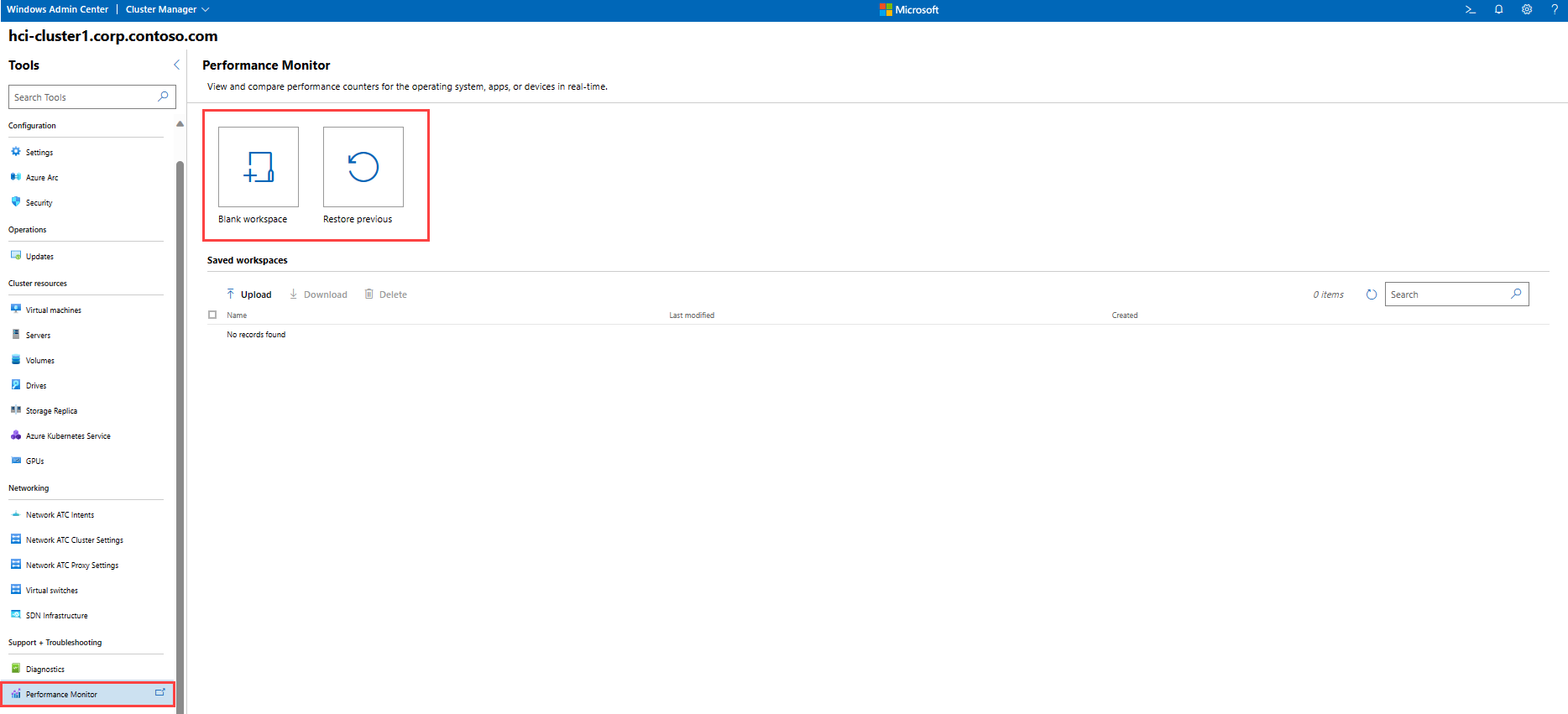

V nabídce Nástroje na levé straně vyberte Sledování výkonu.
Vyberte Prázdný pracovní prostor , pokud chcete spustit nový pracovní prostor, nebo Obnovit předchozí pracovní prostor, pokud chcete obnovit předchozí pracovní prostor.
Pokud vytváříte nový pracovní prostor, vyberte tlačítko Přidat čítač a vyberte jeden nebo více zdrojových serverů, které chcete monitorovat, nebo vyberte celý cluster.
Vyberte objekt a instanci, kterou chcete monitorovat, a také typ čítače a grafu, abyste zobrazili informace o dynamickém výkonu.
Uložte pracovní prostor tak, že v horní nabídce zvolíte Uložit > jako .

Historie výkonu dotazů a procesů pomocí PowerShellu

Clustery Azure Stack HCI můžete také monitorovat pomocí rutin PowerShellu, které vracejí informace o clusteru a jeho komponentách. Viz Historie výkonu pro Prostory úložiště s přímým přístupem.

Použití funkce Health Service

Měly by se prošetřit všechny chyby služby Health Service v clusteru. Informace o spouštění sestav a identifikaci chyb najdete v tématu Health Service ve Windows Serveru .

Řešení potíží se stavem a provozními stavy

Informace o stavu a provozním stavu fondů úložiště, virtuálních disků a jednotek najdete v tématu Řešení potíží s Prostory úložiště a Prostory úložiště s přímým přístupem stavem a provozním stavem.

Monitorování výkonu pomocí kvality služby úložiště

Technologie QoS (Quality of Service) úložiště poskytuje způsob, jak centrálně monitorovat a spravovat vstupně-výstupní operace úložiště pro virtuální počítače, abyste zmírnili problémy s hlučným sousedem a zajistili konzistentní výkon. Viz Quality of Service úložiště.

Monitorování z Azure Portal

Clustery Azure Stack HCI můžete monitorovat z Azure Portal a pomocí přehledů Azure Stack HCI monitorovat stav, výkon a využití clusteru.

Další kroky

Související informace najdete také v tématech:

Správa clusterů Azure Stack HCI pomocí Windows Admin Center
