Vytvoření brány Application Gateway s přesměrováním na základě cesty adresy URL pomocí Azure PowerShellu

  • Článek

Pomocí Azure PowerShellu můžete při vytváření brány Application Gateway nakonfigurovat pravidla směrování podle adres URL. V tomto článku vytvoříte back-endové fondy pomocí škálovacích sad virtuálních počítačů. Pak vytvoříte pravidla směrování adres URL, která zajistí přesměrování webového provozu na správný back-endový fond.

V tomto článku získáte informace o těchto tématech:

  • Nastavit síť
  • Vytvoření brány Application Gateway
  • Přidat naslouchací procesy a pravidla směrování
  • Vytvořit pro back-endové fondy škálovací sadu virtuálních počítačů

Na následujícím příkladu je vidět přesměrování webového provozu, který přichází ze dvou portů 8080 a 8081, na stejné back-endové fondy:

URL routing example

Pokud chcete, můžete tento postup dokončit pomocí Azure CLI.

Pokud ještě nemáte předplatné Azure, vytvořte si napřed bezplatný účet.

Poznámka:

Při práci s Azure doporučujeme používat modul Azure Az PowerShellu. Začněte tím, že si projdete téma Instalace Azure PowerShellu. Informace o tom, jak migrovat na modul Az PowerShell, najdete v tématu Migrace Azure PowerShellu z AzureRM na Az.

Azure Cloud Shell

Azure hostí interaktivní prostředí Azure Cloud Shell, které můžete používat v prohlížeči. Pro práci se službami Azure můžete v prostředí Cloud Shell použít buď Bash, nebo PowerShell. Předinstalované příkazy Cloud Shellu můžete použít ke spuštění kódu v tomto článku, aniž byste museli instalovat cokoli do místního prostředí.

Spuštění služby Azure Cloud Shell:

Možnost Příklad nebo odkaz
Vyberte Vyzkoušet v pravém horním rohu bloku kódu nebo příkazu. Výběrem možnosti Vyzkoušet se kód ani příkaz automaticky nekopíruje do Cloud Shellu. Screenshot that shows an example of Try It for Azure Cloud Shell.
Přejděte na adresu https://shell.azure.com nebo výběrem tlačítka Spustit Cloud Shell otevřete Cloud Shell v prohlížeči. Button to launch Azure Cloud Shell.
Zvolte tlačítko Cloud Shell v pruhu nabídky v pravém horním rohu webu Azure Portal. Screenshot that shows the Cloud Shell button in the Azure portal

Použití Azure Cloud Shellu:

  1. Spusťte Cloud Shell.

  2. Výběrem tlačítka Kopírovat v bloku kódu (nebo bloku příkazů) zkopírujte kód nebo příkaz.

  3. Vložte kód nebo příkaz do relace Cloud Shellu tak, že ve Windows a Linuxu vyberete ctrl+Shift+V nebo vyberete Cmd+Shift+V v macOS.

  4. Stisknutím klávesy Enter spusťte kód nebo příkaz.

Pokud se rozhodnete nainstalovat a používat PowerShell místně, tento postup vyžaduje modul Azure PowerShell verze 1.0.0 nebo novější. Pokud chcete zjistit verzi, spusťte příkaz Get-Module -ListAvailable Az. Pokud potřebujete upgrade, přečtěte si téma Instalace modulu Azure PowerShell. Pokud používáte PowerShell místně, musíte také spustit Connect-AzAccount , abyste vytvořili připojení k Azure.

Vytvoření skupiny zdrojů

Skupina prostředků je logický kontejner, ve kterém se nasazují a spravují prostředky Azure. Vytvořte skupinu prostředků Azure pomocí rutiny New-AzResourceGroup.

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

Vytvoření síťových prostředků

Vytvořte konfigurace podsítí pro myBackendSubnet a myAGSubnet pomocí rutiny New-AzVirtualNetworkSubnetConfig. Vytvořte virtuální síť myVNet pomocí rutiny New-AzVirtualNetwork s konfiguracemi podsítě. Nakonec vytvořte veřejnou IP adresu s názvem myAGPublicIPAddress pomocí rutiny New-AzPublicIpAddress. Pomocí těchto prostředků se bude poskytovat síťové připojení k bráně Application Gateway a jejím přidruženým prostředkům.

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24

$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24

New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig

New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Dynamic

Vytvoření brány Application Gateway

V této části vytvoříte prostředky, které podporují bránu Application Gateway, a nakonec vytvoříte bránu samotnou. Mezi prostředky, které vytvoříte, jsou i tyto:

  • Konfigurace IP adres a front-endový port – přidruží vytvořenou podsíť k aplikační bráně a přiřadí jí přístupový port.
  • Výchozí fond – všechny aplikační brány musí mít aspoň jeden back-endový fond serverů.
  • Výchozí naslouchací proces a pravidlo – výchozí naslouchací proces naslouchá provozu na přiřazeném portu a výchozí pravidlo odesílá provoz výchozímu fondu.

Vytvoření konfigurací IP adres a front-endového portu

Přidružte podsíť myAGSubnet , kterou jste předtím vytvořili ke službě Application Gateway pomocí Rutiny New-AzApplicationGatewayIPConfiguration. Přiřaďte aplikační bráně myAGPublicIPAddress pomocí Rutiny New-AzApplicationGatewayFrontendIPConfig. A pak můžete vytvořit port HTTP pomocí New-AzApplicationGatewayFrontendPort.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$subnet=$vnet.Subnets[0]

$pip = Get-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Name myAGPublicIPAddress

$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet

$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip

$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

Vytvoření výchozího fondu a nastavení

Vytvořte výchozí back-endový fond s názvem appGatewayBackendPool pro aplikační bránu pomocí New-AzApplicationGatewayBackendAddressPool. Nakonfigurujte nastavení back-endového fondu pomocí Rutiny New-AzApplicationGatewayBackendHttp Nastavení.

$defaultPool = New-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool

$poolSettings = New-AzApplicationGatewayBackendHttpSettings `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

Vytvoření výchozího naslouchacího procesu a pravidla

Naslouchací proces je potřeba k tomu, aby brána Application Gateway mohla správně směrovat provoz na back-endový fond. V tomto článku vytvoříte několik naslouchacích procesů. První základní naslouchací proces očekává provoz na kořenové adrese URL. Ostatní naslouchací procesy očekávají provoz na konkrétních adresách URL, například na http://52.168.55.24:8080/images/ nebo http://52.168.55.24:8081/video/.

Vytvořte naslouchací proces s názvem defaultListener pomocí rutiny New-AzApplicationGatewayHttpListener s konfigurací front-endu a front-endovým portem, který jste vytvořili dříve. Pravidlo je potřeba k tomu, aby naslouchací proces poznal, který back-endový fond má použít pro příchozí provoz. Vytvořte základní pravidlo s názvem rule1 pomocí Rutiny New-AzApplicationGatewayRequestRoutingRule.

$defaultlistener = New-AzApplicationGatewayHttpListener `
  -Name defaultListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport

$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name rule1 `
  -RuleType Basic `
  -HttpListener $defaultlistener `
  -BackendAddressPool $defaultPool `
  -BackendHttpSettings $poolSettings

Vytvoření služby Application Gateway

Teď, když jste vytvořili potřebné podpůrné prostředky, zadejte parametry pro aplikační bránu s názvem myAppGateway pomocí Rutiny New-AzApplicationGatewaySku a pak ji vytvořte pomocí Rutiny New-AzApplicationGateway.

$sku = New-AzApplicationGatewaySku `
  -Name Standard_Medium `
  -Tier Standard `
  -Capacity 2

New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $defaultPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $defaultlistener `
  -RequestRoutingRules $frontendRule `
  -Sku $sku

Přidání back-endových fondů a portů

Back-endové fondy můžete do aplikační brány přidat pomocí Add-AzApplicationGatewayBackendAddressPool. V tomto příkladu se vytvoří fondy imagesBackendPool a videoBackendPool. Front-endový port pro fondy přidáte pomocí rutiny Add-AzApplicationGatewayFrontendPort. Pak odešlete změny do aplikační brány pomocí Set-AzApplicationGateway.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

Add-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport `
  -Port 8080

Add-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name rport `
  -Port 8081

Set-AzApplicationGateway -ApplicationGateway $appgw

Přidání naslouchacích procesů a pravidel

Přidání naslouchacích procesů

Přidejte naslouchací procesy s názvem backendListener a redirectedListener, které jsou potřeba ke směrování provozu pomocí rutiny Add-AzApplicationGatewayHttpListener.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPort = Get-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport

$redirectPort = Get-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name rport

$fipconfig = Get-AzApplicationGatewayFrontendIPConfig `
  -ApplicationGateway $appgw

Add-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $backendPort

Add-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name redirectedListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $redirectPort

Set-AzApplicationGateway -ApplicationGateway $appgw

Přidání výchozí mapy cest adres URL

Mapy cest adres URL zajišťují přesměrování konkrétních adres URL na konkrétní back-endové fondy. Pomocí rutin New-AzApplicationGatewayPathRuleConfig a Add-AzApplicationGatewayPathRuleConfig a Add-AzApplicationGatewayUrlPathMapConfig můžete vytvořit mapy cest URL s názvem imagePathRule a videoPathRule.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$poolSettings = Get-AzApplicationGatewayBackendHttpSettings `
  -ApplicationGateway $appgw `
  -Name myPoolSettings

$imagePool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

$defaultPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name appGatewayBackendPool

$imagePathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name imagePathRule `
  -Paths "/images/*" `
  -BackendAddressPool $imagePool `
  -BackendHttpSettings $poolSettings

$videoPathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name videoPathRule `
  -Paths "/video/*" `
  -BackendAddressPool $videoPool `
  -BackendHttpSettings $poolSettings

Add-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap `
  -PathRules $imagePathRule, $videoPathRule `
  -DefaultBackendAddressPool $defaultPool `
  -DefaultBackendHttpSettings $poolSettings

Set-AzApplicationGateway -ApplicationGateway $appgw

Přidání konfigurace přesměrování

Přesměrování pro naslouchací proces můžete nakonfigurovat pomocí rutiny Add-AzApplicationGatewayRedirectConfiguration.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendListener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener

$redirectConfig = Add-AzApplicationGatewayRedirectConfiguration `
  -ApplicationGateway $appgw `
  -Name redirectConfig `
  -RedirectType Found `
  -TargetListener $backendListener `
  -IncludePath $true `
  -IncludeQueryString $true

Set-AzApplicationGateway -ApplicationGateway $appgw

Přidání mapy cest adres URL pro přesměrování

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$poolSettings = Get-AzApplicationGatewayBackendHttpSettings `
  -ApplicationGateway $appgw `
  -Name myPoolSettings

$defaultPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name appGatewayBackendPool

$redirectConfig = Get-AzApplicationGatewayRedirectConfiguration `
  -ApplicationGateway $appgw `
  -Name redirectConfig

$redirectPathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name redirectPathRule `
  -Paths "/images/*" `
  -RedirectConfiguration $redirectConfig

Add-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name redirectpathmap `
  -PathRules $redirectPathRule `
  -DefaultBackendAddressPool $defaultPool `
  -DefaultBackendHttpSettings $poolSettings

Set-AzApplicationGateway -ApplicationGateway $appgw

Přidání pravidel směrování

Pravidla směrování přidružují mapy adres URL k naslouchacím procesům, které jste vytvořili. Pravidla s názvem defaultRule a redirectedRule můžete přidat pomocí rutiny Add-AzApplicationGatewayRequestRoutingRule.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendlistener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener

$redirectlistener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name redirectedListener

$urlPathMap = Get-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap

$redirectPathMap = Get-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name redirectpathmap

Add-AzApplicationGatewayRequestRoutingRule `
  -ApplicationGateway $appgw `
  -Name defaultRule `
  -RuleType PathBasedRouting `
  -HttpListener $backendlistener `
  -UrlPathMap $urlPathMap

Add-AzApplicationGatewayRequestRoutingRule `
  -ApplicationGateway $appgw `
  -Name redirectedRule `
  -RuleType PathBasedRouting `
  -HttpListener $redirectlistener `
  -UrlPathMap $redirectPathMap

Set-AzApplicationGateway -ApplicationGateway $appgw

Vytvoření škálovacích sad virtuálních počítačů

V tomto příkladu vytvoříte tři škálovací sady virtuálních počítačů, které podporují tři vytvořené back-endové fondy. Škálovací sady, které vytvoříte, se jmenují myvmss1, myvmss2 a myvmss3. Každá škálovací sada obsahuje dvě instance virtuálních počítačů, na které nainstalujete službu IIS. Škálovací sadu přiřadíte back-endovému fondu při konfiguraci nastavení IP adres.

Před spuštěním skriptu nahraďte <uživatelské jméno> a <heslo> vlastními hodnotami.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool `
  -ApplicationGateway $appgw

$imagesPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name imagesBackendPool `
  -ApplicationGateway $appgw

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name videoBackendPool `
  -ApplicationGateway $appgw

for ($i=1; $i -le 3; $i++)
{
  if ($i -eq 1)
  {
     $poolId = $backendPool.Id
  }
  if ($i -eq 2)
  {
    $poolId = $imagesPool.Id
  }
  if ($i -eq 3)
  {
    $poolId = $videoPool.Id
  }

  $ipConfig = New-AzVmssIpConfig `
    -Name myVmssIPConfig$i `
    -SubnetId $vnet.Subnets[1].Id `
    -ApplicationGatewayBackendAddressPoolsId $poolId

  $vmssConfig = New-AzVmssConfig `
    -Location eastus `
    -SkuCapacity 2 `
    -SkuName Standard_DS2 `
    -UpgradePolicyMode Automatic

  Set-AzVmssStorageProfile $vmssConfig `
    -ImageReferencePublisher MicrosoftWindowsServer `
    -ImageReferenceOffer WindowsServer `
    -ImageReferenceSku 2016-Datacenter `
    -ImageReferenceVersion latest `
    -OsDiskCreateOption FromImage

  Set-AzVmssOsProfile $vmssConfig `
    -AdminUsername <username> `
    -AdminPassword "<password>" `
    -ComputerNamePrefix myvmss$i

  Add-AzVmssNetworkInterfaceConfiguration `
    -VirtualMachineScaleSet $vmssConfig `
    -Name myVmssNetConfig$i `
    -Primary $true `
    -IPConfiguration $ipConfig

  New-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmssConfig
}

instalace IIS

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

for ($i=1; $i -le 3; $i++)
{
  $vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss$i

  Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
    -Name "customScript" `
    -Publisher "Microsoft.Compute" `
    -Type "CustomScriptExtension" `
    -TypeHandlerVersion 1.8 `
    -Setting $publicSettings

  Update-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmss
}

Otestování aplikační brány

Pomocí rutiny Get-AzPublicIPAddress můžete získat veřejnou IP adresu aplikační brány. Zkopírujte veřejnou IP adresu a pak ji vložte do adresního řádku svého prohlížeče. Příklad: http://52.168.55.24, http://52.168.55.24:8080/images/test.htm, http://52.168.55.24:8080/video/test.htm nebo http://52.168.55.24:8081/images/test.htm.

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

Test base URL in application gateway

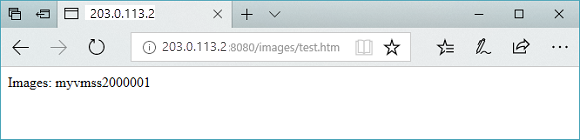

Změňte adresu URL na http://<ip-adresa>:8080/images/test.htm, kde za <ip-adresa> dosadíte svoji IP adresu, a mělo by se vám zobrazit něco takového:

Test images URL in application gateway

Změňte adresu URL na http://<ip-adresa>:8080/video/test.htm, kde za <ip-adresa> dosadíte svoji IP adresu, a mělo by se vám zobrazit něco takového:

Test video URL in application gateway

Teď změňte adresu URL na http://<ip-adresa>:8081/images/test.htm, kde údaj <ip-adresa> nahradíte svojí IP adresou. Podívejte se, že se provoz přesměroval zpátky na back-endový fond obrázků na adrese http://<ip-adresa>:8080/images.

Vyčištění prostředků

Pokud už ji nepotřebujete, odeberte skupinu prostředků, aplikační bránu a všechny související prostředky pomocí remove-AzResourceGroup.

Remove-AzResourceGroup -Name myResourceGroupAG

Další kroky

Další informace o možnostech aplikační brány
