Připojení úložišť dat Azure NetApp Files k hostitelům řešení Azure VMware Solution

  • Článek

Azure NetApp Files je podniková vysoce výkonná služba úložiště souborů účtované podle měrného měření. Služba podporuje nejnáročnější úlohy podnikových souborů v cloudu: databáze, SAP a vysoce výkonné výpočetní aplikace beze změn kódu. Další informace o službě Azure NetApp Files najdete v dokumentaci ke službě Azure NetApp Files .

Azure VMware Solution podporuje připojení úložišť dat systému souborů NFS (Network File System) jako možnost trvalého úložiště. Úložiště dat NFS můžete vytvořit pomocí svazků Azure NetApp Files a připojit je ke clusterům podle vašeho výběru. Můžete také vytvořit virtuální počítače pro optimální náklady a výkon.

Pomocí úložišť dat NFS zálohovaných službou Azure NetApp Files můžete místo škálování clusterů rozšířit úložiště. Svazky Azure NetApp Files můžete použít také k replikaci dat z místních nebo primárních prostředí VMware vSphere pro sekundární lokalitu.

Vytvořte řešení Azure VMware a vytvořte svazky NFS služby Azure NetApp Files ve virtuální síti připojené pomocí ExpressRoute. Ujistěte se, že existuje připojení z privátního cloudu ke svazkům NFS vytvořeným. Pomocí těchto svazků vytvořte úložiště dat NFS a připojte úložiště dat ke clusterům podle vašeho výběru v privátním cloudu. Jako nativní integrace nepotřebujete žádná další oprávnění nakonfigurovaná přes vSphere.

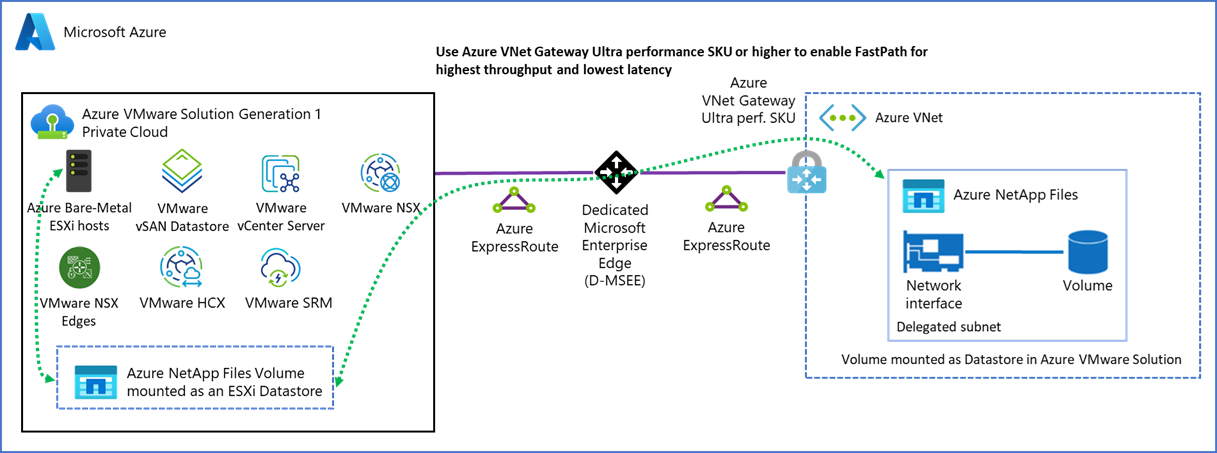

Následující diagram znázorňuje typickou architekturu úložišť dat NFS zálohovaných službou Azure NetApp Files připojených k privátnímu cloudu Azure VMware Solution prostřednictvím ExpressRoute.

Diagram znázorňuje architekturu úložišť dat NFS zálohovaných službou Azure NetApp Files připojených k privátnímu cloudu Azure VMware Solution.

Požadavky

Než začnete s požadavky, projděte si část s osvědčenými postupy výkonu a seznamte se s optimálním výkonem úložišť dat NFS ve svazcích Azure NetApp Files.

  1. Nasaďte privátní cloud Azure VMware Solution a vyhrazenou virtuální síť připojenou přes bránu ExpressRoute. Brána virtuální sítě by měla být nakonfigurovaná s výkonem úrovně Ultra nebo skladovou jednotkou ErGw3Az a měla povolenou možnost FastPath. Další informace najdete v tématu Konfigurace sítí pro váš privátní cloud VMware a kontrolní seznam plánování sítě.
  2. Vytvořte svazek NFSv3 pro Azure NetApp Files ve stejné virtuální síti vytvořené v předchozím kroku.
    1. Pomocí příkazu ping připojené cílové IP adresy ověřte připojení z privátního cloudu ke svazku Azure NetApp Files.
    2. Na základě požadavků na výkon vyberte správnou úroveň služby potřebnou pro fond kapacity Služby Azure NetApp Files. Vyberte možnost Úložiště dat řešení Azure VMware uvedené v části Protokol .
    3. Vytvořte svazek se standardními síťovými funkcemi, pokud je k dispozici pro připojení ExpressRoute FastPath.
    4. V části Protokol vyberte úložiště dat řešení Azure VMware a označte, že se svazek vytvoří jako úložiště dat pro privátní cloud Azure VMware Solution.
    5. Pokud k řízení přístupu ke svazkům Azure NetApp Files používáte zásady exportu, povolte rozsah IP adres privátního cloudu Azure VMware, ne jednotlivé IP adresy hostitele. Vadní hostitelé v privátním cloudu můžou být nahrazeni. Pokud ip adresa není povolená, ovlivní se připojení k úložišti dat.

Podporované oblasti

Úložiště dat Azure NetApp Files pro řešení Azure VMware se v současné době podporují v následujících oblastech:

  • Austrálie – východ
  • Austrálie – jihovýchod
  • Brazílie – jih
  • Střední Kanada
  • Kanada – východ
  • USA – střed
  • Východní Asie
  • East US
  • USA – východ 2
  • Francie – střed
  • Německo – středozápad
  • Japonsko – východ
  • Japonsko – západ
  • USA – středosever
  • Severní Evropa
  • Střední Katar
  • Jižní Afrika – sever
  • Středojižní USA
  • Southeast Asia
  • Švédsko – střed
  • Švýcarsko – sever
  • Švýcarsko – západ
  • Spojené království – jih
  • Spojené království – západ
  • US Gov – Arizona
  • US Gov – Virginie
  • West Europe
  • USA – západ
  • Západní USA 2
  • USA – západ 3

Osvědčené postupy z hlediska výkonu

Existuje několik důležitých osvědčených postupů pro optimální výkon úložišť dat NFS ve svazcích Azure NetApp Files.

  • Vytvořte svazky Azure NetApp Files pomocí funkcí sítě Standard , které umožňují optimalizované připojení z privátního cloudu Azure VMware Solution prostřednictvím připojení ExpressRoute FastPath.

  • Pro optimalizovaný výkon zvolte bránu UltraPerformance nebo bránu ErGw3Az a povolte FastPath z privátního cloudu do virtuální sítě azure NetApp Files. Podrobnější informace o SKU brány najdete v tématu o branách virtuální sítě ExpressRoute.

  • Na základě požadavků na výkon vyberte správnou úroveň služby potřebnou pro fond kapacity Služby Azure NetApp Files. Informace o povolené propustnosti pro jednotlivé úrovně služby TiB najdete v tématu Úrovně služeb pro Azure NetApp Files .

    Důležité

    Pokud jste po vytvoření svazku a úložiště dat změnili úroveň výkonu svazků Azure NetApp Files, přečtěte si téma Změna úrovně služby pro úložiště dat azure NetApp files, abyste zajistili synchronizaci metadat svazku nebo úložiště dat, abyste se vyhnuli neočekávanému chování na portálu nebo rozhraní API kvůli neshodě metadat.

  • Vytvořte jeden nebo více svazků na základě požadované propustnosti a kapacity. Informace o velikosti svazku , úrovni služeb a typu QoS fondu kapacity najdete v tématu Aspekty výkonu pro Službu Azure NetApp Files, abyste pochopili, jak velikost svazku, úroveň služby a typ QoS fondu kapacity určují propustnost svazku. Pokud potřebujete pomoc s výpočtem kapacity úloh a požadavků na výkon, obraťte se na odborníka na pole Azure VMware Solution nebo Azure NetApp Files. Výchozí maximální počet úložišť dat Azure NetApp Files je 8, ale dá se zvýšit na maximálně 256 odesláním lístku podpory. Pokud chcete odeslat lístek podpory, přečtěte si téma Vytvoření žádosti o podpora Azure.

  • Ujistěte se, že se privátní cloud Azure VMware Solution a svazky Azure NetApp Files nasazují ve stejné zóně dostupnosti pomocí umístění svazku zóny dostupnosti ve stejném předplatném. Informace týkající se zóny dostupnosti privátního cloudu AVS si můžete prohlédnout v podokně přehledu v rámci privátního cloudu AVS.

Srovnávací testy výkonu, které úložiště dat Azure NetApp Files poskytují pro virtuální počítače v řešení Azure VMware, najdete v tématu Srovnávací testy výkonu úložiště dat služby Azure NetApp Files pro řešení Azure VMware.

Připojení svazku Azure NetApp Files k privátnímu cloudu

Pokud chcete připojit svazek Azure NetApp Files k privátnímu cloudu pomocí portálu, postupujte takto:

  1. Přihlaste se k portálu Azure.

  2. Přejděte do řešení Azure VMware. V části Spravovat vyberte Úložiště.

  3. Vyberte Připojení svazku Azure NetApp Files.

  4. V Připojení svazku Azure NetApp Files vyberte předplatné, účet NetApp, fond kapacity a svazek, které chcete připojit jako úložiště dat.

    Obrázek znázorňuje navigaci Připojení automaticky otevírané okno svazku Azure NetApp Files.

  5. Ověřte, že protokol je NFS. Abyste zajistili připojení k privátnímu cloudu Azure VMware Solution, musíte ověřit virtuální síť a podsíť.

  6. V části Přidružený cluster vyberte v poli Klientský cluster jeden nebo více clusterů pro přidružení svazku jako úložiště dat.

  7. V části Úložiště dat vytvořte přizpůsobený název úložiště dat.

    1. Po vytvoření úložiště dat by se v úložišti měly zobrazit všechny vaše úložiště dat.
    2. Všimněte si, že úložiště dat NFS se přidávají na vCenter Serveru.

Ochrana úložišť dat Azure NetApp Files a virtuálních počítačů

Zálohování cloudu pro virtuální počítače je modul plug-in pro řešení Azure VMware, který poskytuje možnosti zálohování a obnovení pro úložiště dat a virtuální počítače umístěné v úložištích dat Azure NetApp Files. Pomocí cloudového zálohování pro virtuální počítače můžete pořídit snímky konzistentní s virtuálními počítači pro rychlé body obnovení a snadno obnovit virtuální počítače a sady VMDK umístěné v úložištích dat Azure NetApp Files. Další informace najdete v tématu Instalace cloudového zálohování pro virtuální počítače.

Změna úrovně služby pro úložiště dat Azure NetApp Files

Na základě požadavků na výkon úložiště dat můžete změnit úroveň služby svazku Azure NetApp Files používaného pro úložiště dat. Pomocí uvedených pokynů můžete dynamicky změnit úroveň služby svazku pro Azure NetApp Files.

Změna úrovně služby nemá žádný vliv na úložiště dat ani privátní cloud. Neexistuje žádný výpadek a cesta IP adresy nebo připojení svazku zůstávají beze změny. ID prostředku svazku se ale změní v důsledku změny fondu kapacity. Pokud chcete opravit neshodu metadat, spusťte znovu vytvoření úložiště dat v Azure CLI pro existující úložiště dat s novým ID prostředku pro svazek Azure NetApp Files:

az vmware datastore netapp-volume create \
    --name <name of existing datastore> \
    --resource-group <resource group containing AVS private cloud> \
    --cluster <cluster name in AVS private cloud> \
    --private-cloud <name of AVS private cloud> \
    --volume-id /subscriptions/<subscription ID>/resourceGroups/<resource group>/providers/Microsoft.NetApp/netAppAccounts/<NetApp account>/capacityPools/<changed capacity pool>/volumes/<volume name>

Důležité

Parametry pro název úložiště dat, skupinu prostředků, cluster a privátní cloud musí být přesně stejné jako parametry v existujícím úložišti dat v privátním cloudu. ID svazku je aktualizované ID prostředku svazku Azure NetApp Files po změně úrovně služby.

Odpojení úložiště dat založeného na službě Azure NetApp Files od privátního cloudu

Pomocí uvedených pokynů můžete odpojit úložiště dat založený na Azure NetApp Files (ANF) pomocí webu Azure Portal nebo Azure CLI. Pro tuto operaci není nutné žádné časové období údržby. Akce odpojení odpojí pouze svazek ANF jako úložiště dat, neodstraní data ani svazek ANF.

Odpojení úložiště dat ANF pomocí webu Azure Portal

  1. Vyberte úložiště dat, od kterého se chcete odpojit.
  2. Klikněte pravým tlačítkem na úložiště dat a vyberte odpojit.

Odpojení úložiště dat ANF pomocí Azure CLI

az vmware datastore delete --name ANFDatastore1 --resource-group MyResourceGroup --cluster Cluster-1 --private-cloud MyPrivateCloud

Další kroky

Teď, když jste k hostitelům Azure VMware Solution připojili úložiště dat na svazku NFS založeném na Službě Azure NetApp Files, můžete vytvořit virtuální počítače. Další informace najdete v následujících zdrojích informací.

Video: Nasazení řešení Azure VMware s úložištěm dat Azure NetApp Files

Nejčastější dotazy

  • Vyžadují se nějaká zvláštní oprávnění k vytvoření úložiště dat pomocí svazku Azure NetApp Files a jeho připojení ke clusterům v privátním cloudu?

    Nejsou potřeba žádná další zvláštní oprávnění. Vytvoření úložiště dat a příloha se implementuje prostřednictvím řídicí roviny řešení Azure VMware.

  • Které verze systému souborů NFS jsou podporované?

    Úložiště dat ve službě Azure NetApp Files podporuje NFSv3.

  • Má být služba Azure NetApp Files ve stejném předplatném jako privátní cloud?

    Doporučujeme vytvořit svazky Azure NetApp Files pro úložiště dat ve stejné virtuální síti, která má připojení k privátnímu cloudu.

  • Kolik úložišť dat podporujeme se službou Azure VMware Solution?

    Výchozí maximum je 8, ale můžete ho zvýšit na 256 odesláním lístku podpory. Pokud chcete odeslat lístek podpory, přejděte na Vytvoření žádosti o podpora Azure.

  • Jakou latenci a šířku pásma je možné očekávat od úložišť dat zálohovaných službou Azure NetApp Files?

    V současné době ověřujeme srovnávací testy a pracujeme na tom. Prozatím postupujte podle osvědčených postupů výkonu popsaných v tomto článku.

  • Jaké jsou moje možnosti zálohování a obnovení?

    Azure NetApp Files podporuje snímky úložišť dat pro rychlé kontrolní body pro krátkodobé obnovení nebo rychlé klony. Zálohování služby Azure NetApp Files umožňuje přesměrovat snímky Služby Azure NetApp Files do úložiště Azure. Díky snímkům se kopie a změněné bloky úložiště vzhledem k dříve načteným snímkům ukládají ve efektivním formátu. Tato schopnost snižuje cíl bodu obnovení (RPO) a plánovanou dobu obnovení (RTO) a zároveň snižuje zatížení přenosu dat zálohování ve službě Azure VMware Solution.

  • Návody monitorovat využití úložiště?

    Pomocí metrik pro Azure NetApp Files můžete monitorovat využití úložiště a výkonu svazku Úložiště dat a nastavit upozornění.

  • Jaké metriky jsou k dispozici pro monitorování?

    Metriky využití a výkonu jsou k dispozici pro monitorování svazku úložiště dat. Metriky replikace jsou k dispozici také pro úložiště dat ANF, které je možné replikovat do jiné oblasti pomocí replikace mezi oblastmi. Další informace o metrikách najdete v tématu Metriky pro Azure NetApp Files.

  • Co se stane, když se do clusteru přidá nový uzel nebo se z clusteru odebere existující uzel?

    Když do clusteru přidáte nový uzel, automaticky získá přístup k úložišti dat. Odebrání existujícího uzlu z clusteru nemá vliv na úložiště dat.

  • Jak se účtují úložiště dat, účtují se další poplatky?

    Svazky NFS služby Azure NetApp Files, které se používají jako úložiště dat, se účtují podle fakturačního modelu založeného na fondu kapacity. Fakturace závisí na úrovni služby. Za použití svazků NFS služby Azure NetApp Files jako úložišť dat se neúčtují žádné další poplatky.

  • Je možné do několika clusterů ve stejném privátním cloudu Azure VMware Solution přidat jeden úložiště dat Azure NetApp Files?

    Ano, při vytváření úložiště dat můžete vybrat více clusterů. Po počátečním vytvoření je možné přidat nebo odebrat další clustery.

  • Je možné do několika clusterů v různých privátních cloudech Azure VMware Solution přidat jeden úložiště dat Azure NetApp Files?

    Ano, svazek Azure NetApp Files můžete připojit jako úložiště dat k několika clusterům v různých privátních cloudech. Každý privátní cloud potřebuje připojení přes bránu ExpressRoute ve virtuální síti Azure NetApp Files. Platí důležité informace o latenci.
