Kurz: Přidání síťového segmentu datového centra NSX-T v řešení Azure VMware

  • Článek

Po nasazení řešení Azure VMware můžete nakonfigurovat síťový segment datového centra NSX-T z NSX-T Manageru nebo webu Azure Portal. Po nakonfigurování jsou segmenty viditelné v Azure VMware Solution, NSX-T Manageru a vCenter Serveru. Datové centrum NSX-T je ve výchozím nastavení předem zřízené s bránou datového centra NSX-T vrstvy 0 v režimu aktivní/aktivní a výchozí bránou datového centra NSX-T vrstvy 1 v režimu aktivní/pohotovostní. Tyto brány umožňují propojit segmenty (logické přepínače) a poskytovat připojení mezi východem a západem a jihem.

Tip

Azure Portal představuje zjednodušené zobrazení operací datového centra NSX-T, které správce VMware potřebuje pravidelně a cílí na uživatele, kteří nejsou obeznámeni s NSX-T Managerem.

V tomto kurzu se naučíte:

  • Přidání síťových segmentů pomocí NSX-T Manageru nebo webu Azure Portal
  • Ověření nového segmentu sítě

Požadavky

Privátní cloud Azure VMware Solution s přístupem k rozhraním VCenter Server a NSX-T Manager. Další informace najdete v kurzu Konfigurace sítí .

Přidání síťového segmentu datového centra NSX-T pomocí webu Azure Portal

Poznámka:

Pokud plánujete používat protokol DHCP, budete muset před konfigurací síťového segmentu datového centra NSX-T nakonfigurovat server DHCP nebo přenos DHCP.

  1. V privátním cloudu Azure VMware Solution v části Sítě úloh vyberte Segmenty>Přidat.

  2. Zadejte podrobnosti o novém logickém segmentu a vyberte OK.

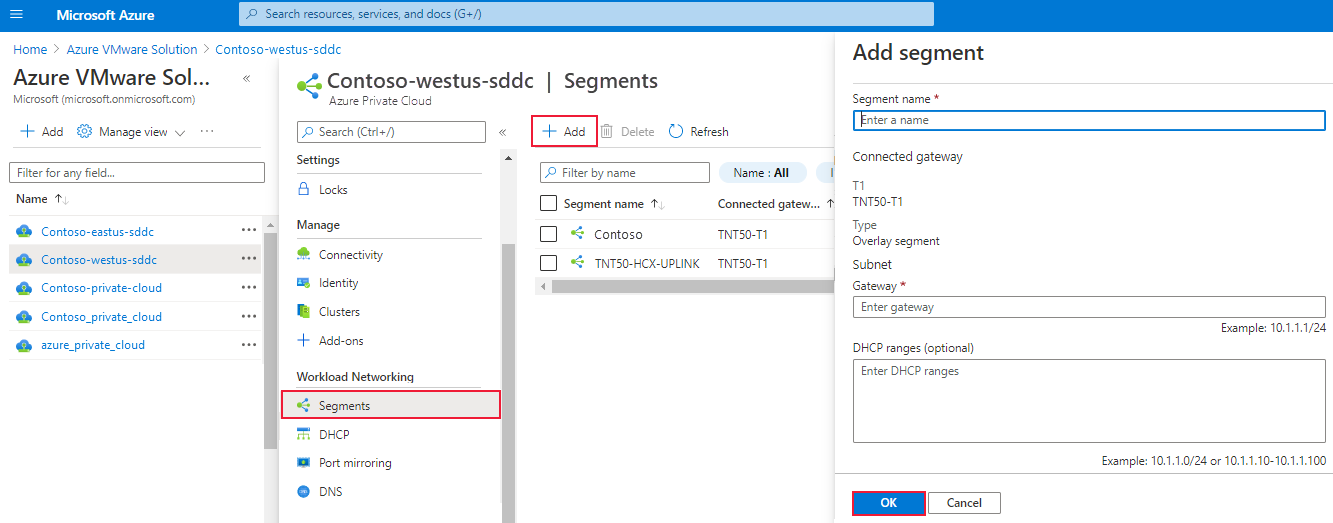

    Screenshot showing how to add a new NSX-T Data Center segment in the Azure portal.

    • Název segmentu – název segmentu, který je viditelný na vCenter Serveru.

    • Brána podsítě – IP adresa brány pro podsíť segmentu s maskou podsítě. Virtuální počítače jsou připojené k logickému segmentu a všechny virtuální počítače připojující se k tomuto segmentu patří do stejné podsítě. Všechny virtuální počítače připojené k tomuto logickému segmentu také musí mít IP adresu ze stejného segmentu.

    • DHCP (volitelné) – rozsahy DHCP pro logický segment. Je nutné nakonfigurovat server DHCP nebo přenos DHCP tak, aby spotřebovávat protokol DHCP v segmentech.

    Poznámka:

    Ve výchozím nastavení je vybraná Připojení brána a je určená jen pro čtení. Zobrazuje bránu vrstvy 1 a typ informací o segmentu.

    • T1 – název brány vrstvy 1 ve Správci NSX-T. Privátní cloud obsahuje bránu NSX-T vrstvy 0 v režimu aktivní/aktivní a výchozí bránu NSX-T vrstvy 1 v režimu aktivní/pohotovostní. Segmenty vytvořené prostřednictvím konzoly Azure VMware Solution se připojují pouze k výchozí bráně vrstvy 1 a úlohy těchto segmentů získají připojení mezi východem a západem a jihem. Prostřednictvím NSX-T Manageru můžete vytvářet pouze více bran vrstvy 1. Brány vrstvy 1 vytvořené z konzoly správce NSX-T nejsou v konzole Azure VMware Solution viditelné.

    • Typ – segment překrytí podporovaný řešením Azure VMware.

Segment je teď viditelný ve službě Azure VMware Solution, NSX-T Manageru a vCenter Serveru.

Přidání segmentu sítě pomocí NSX-T Manageru

Virtuální počítače vytvořené ve vCenter Serveru se umístí do síťových segmentů vytvořených v datovém centru NSX-T a jsou viditelné na vCenter Serveru.

  1. Ve Správci NSX-T vyberte Síťové>segmenty a pak vyberte Přidat segment.

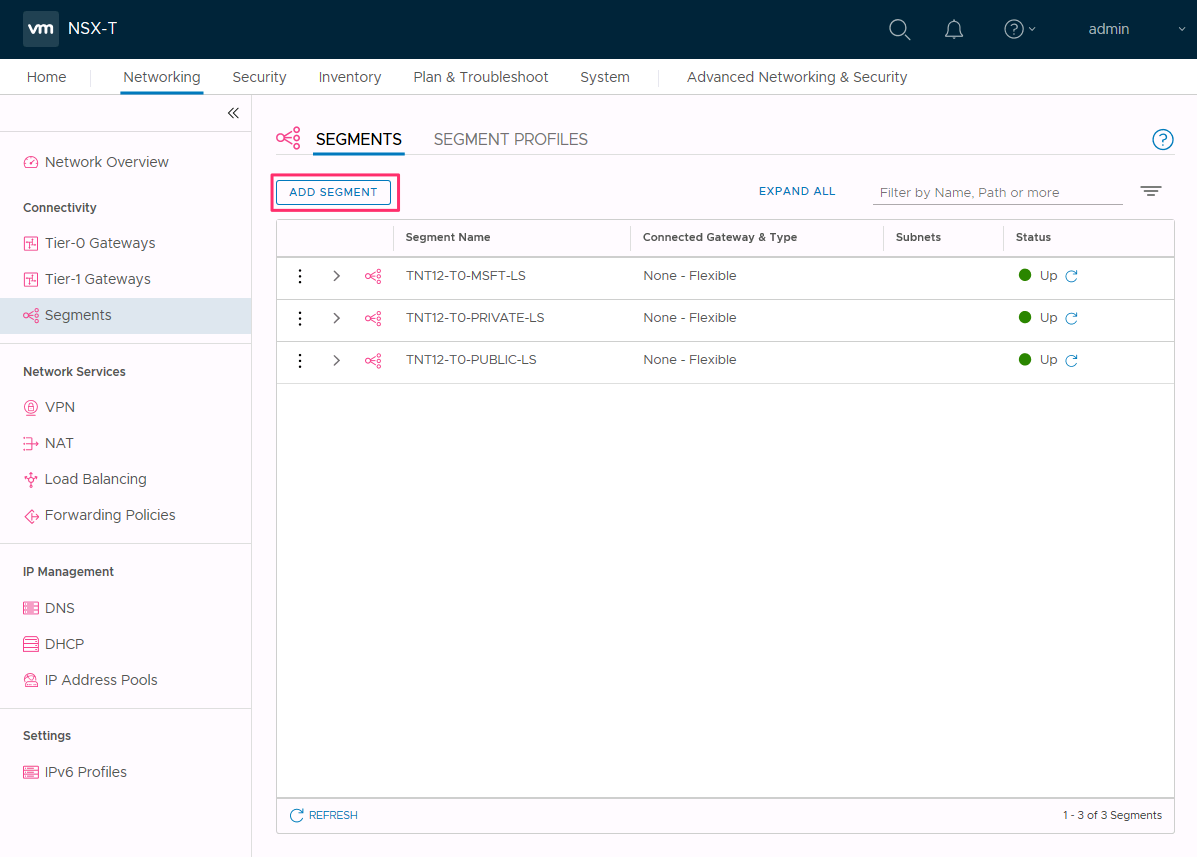

    Screenshot showing how to add a new segment in NSX-T Manager.

  2. Zadání název segmentu.

  3. Jako Připojení ed Gateway (TNTxx-T1) vyberte bránu vrstvy 1 a ponechte typ flexibilní.

  4. Vyberte předkonfigurovanou překryvnou zónu přenosu (TNTxx-OVERLAY-TZ) a pak vyberte Nastavit podsítě.

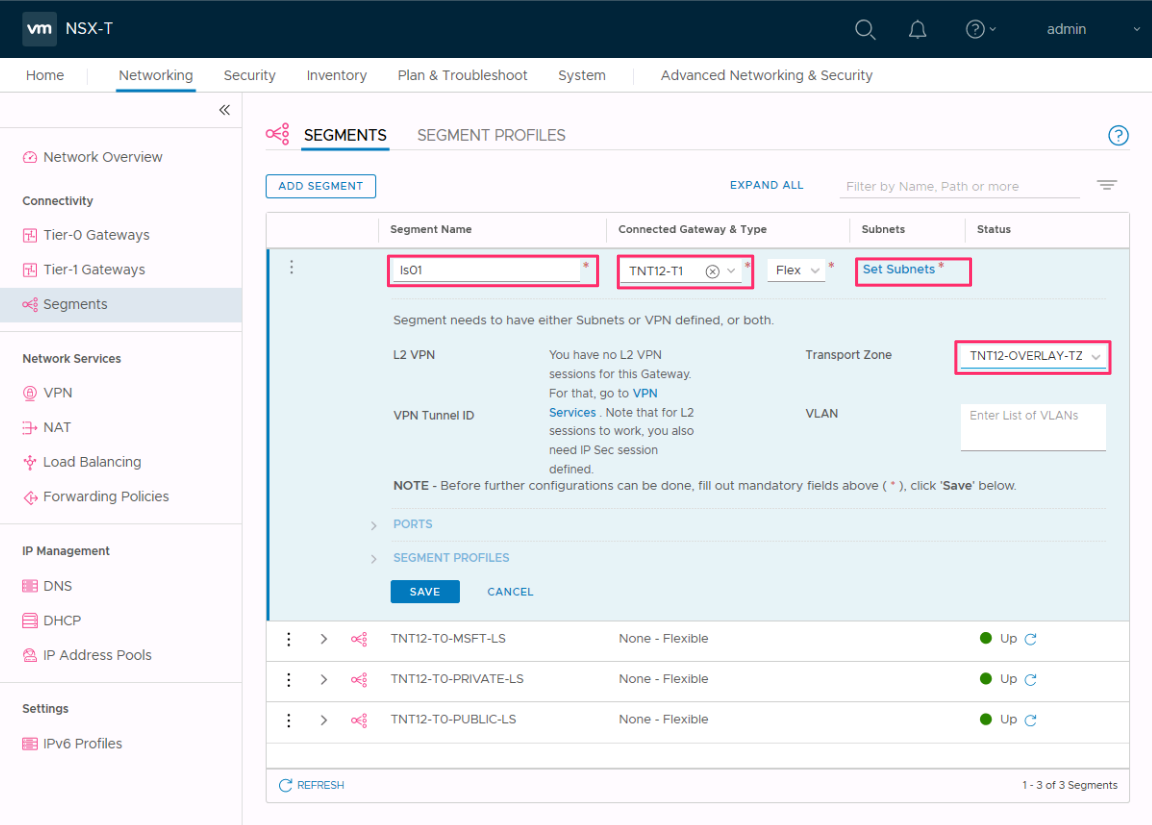

    Screenshot showing the Segments details for adding a new NSX-T network segment.

  5. Zadejte IP adresu brány a pak vyberte Přidat.

    Důležité

    IP adresa musí být v nepřekrývajícím RFC1918 bloku adresy, který zajišťuje připojení k virtuálním počítačům v novém segmentu.

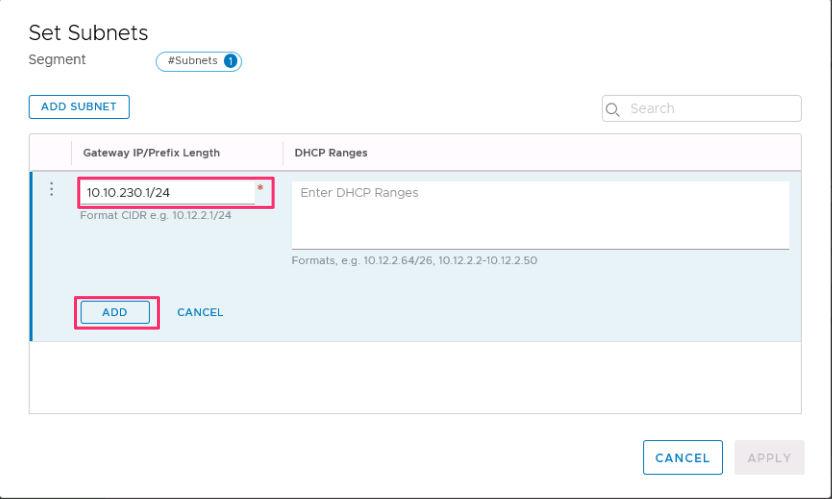

    Screenshot showing the IP address of the gateway for the new segment.

  6. Vyberte Použít a pak Uložit.

  7. Chcete-li pokračovat v konfiguraci segmentu, vyberte možnost Ne .

Ověření nového segmentu sítě

Ověřte přítomnost nového segmentu sítě. V tomto příkladu je ls01 novým segmentem sítě.

  1. Ve Správci NSX-T vyberte Síťové>segmenty.

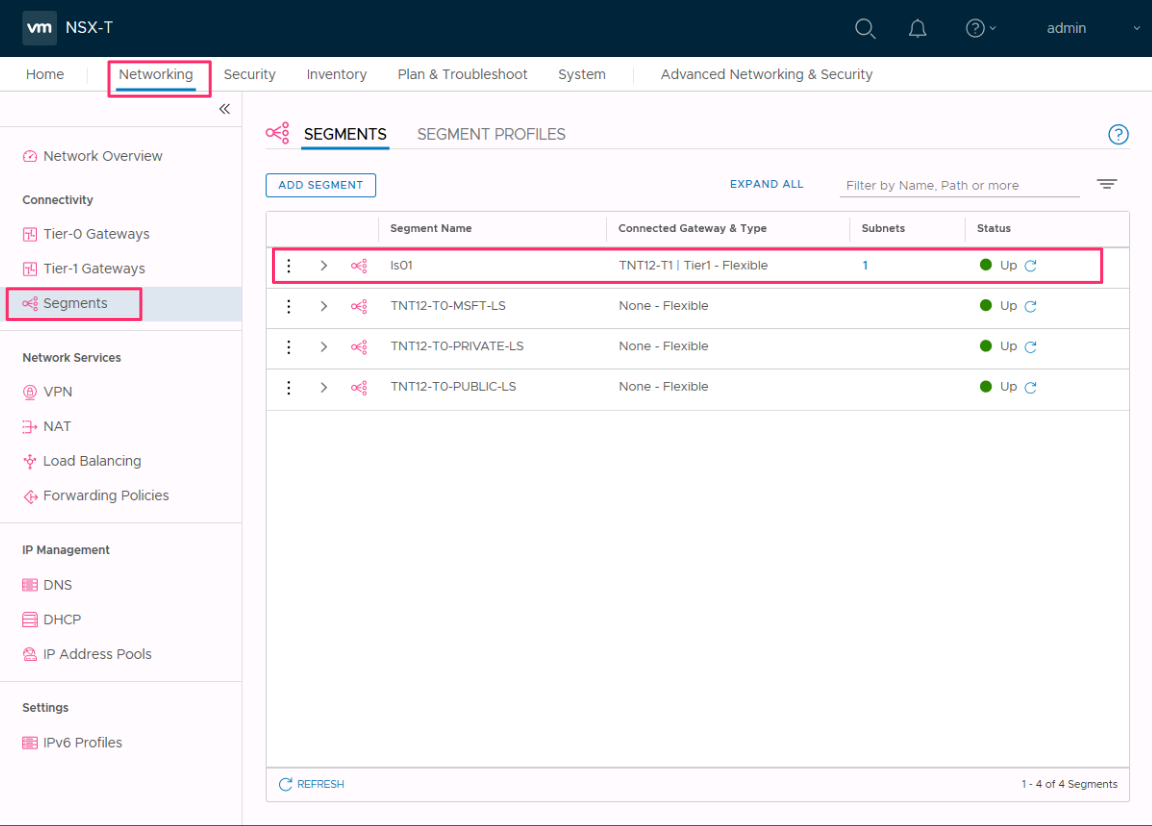

    Screenshot shows the confirmation and status of the new network segment is present in NSX-T Data Center.

  2. Na vCenter Serveru vyberte Síťové>SDDC-Datacenter.

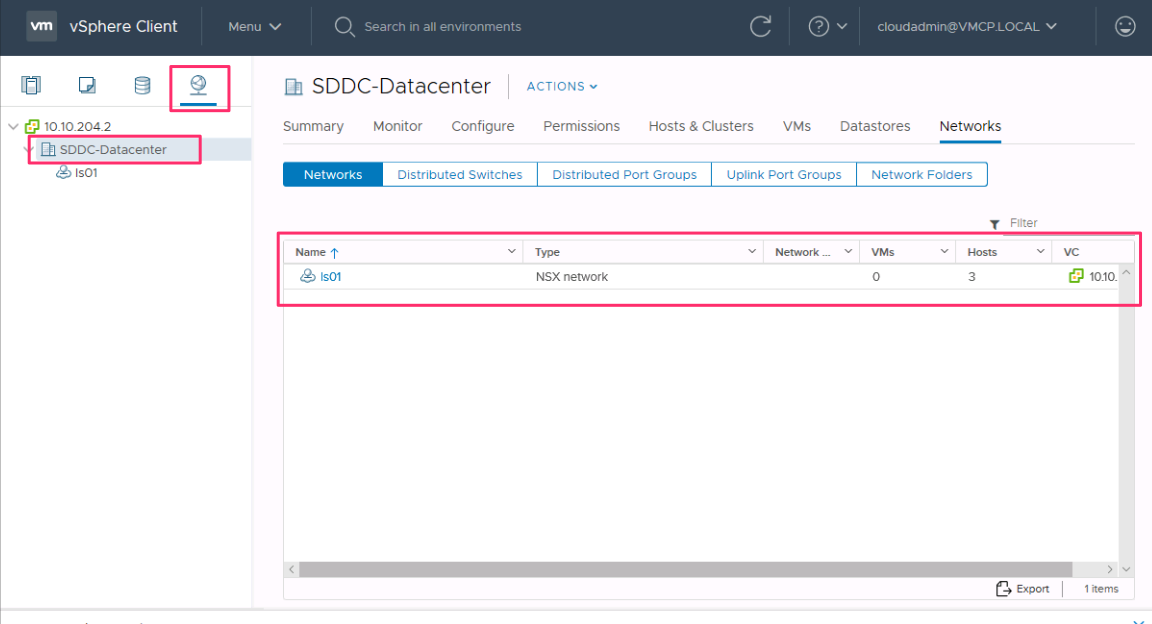

    Screenshot shows the confirmation that the new network segment is present in vCenter Server.

Další kroky

V tomto kurzu jste vytvořili segment sítě NSX-T Data Center, který se použije pro virtuální počítače na vCenter Serveru.
