Referenční architektury služby Azure DDoS Protection

Azure DDoS Protection je navržený pro služby nasazené ve virtuální síti. Následující referenční architektury jsou uspořádány podle scénářů a vzory architektury jsou seskupeny.

Chráněné zdroje

Mezi podporované prostředky patří:

  • Veřejné IP adresy připojené k:
    • Virtuální počítač IaaS.
    • Application Gateway (including WAF) cluster.
    • Azure API Management (jenom úroveň Premium).
    • Bašta.
    • Připojeno k virtuální síti (VNet) v externím režimu
    • Firewall.
    • Síťové virtuální zařízení založené na IaaS (NVA).
    • Vyrovnávač zátěže (Klasický a Standardní).
    • Service Fabric.
    • VPN Gateway.
  • Ochrana také pokrývá rozsahy veřejných IP adres přenesených do Azure prostřednictvím vlastních předpon IP adres (BYOIPs).

Mezi nepodporované prostředky patří:

  • Azure Virtual WAN.
  • Azure API Management v jiných režimech nasazení, než jsou podporované režimy.
  • Služby PaaS (víceklient) včetně Azure App Service Environment pro Power Apps
  • NAT Gateway.

Poznámka:

U webových úloh důrazně doporučujeme využívat ochranu Před útoky DDoS Azure a bránu firewall webových aplikací k ochraně před vznikajícími útoky DDoS. Další možností je použít Službu Azure Front Door spolu s firewallem webových aplikací. Azure Front Door nabízí ochranu na úrovni platformy před útoky DDoS na úrovni sítě. Další informace najdete v tématu Standardní hodnoty zabezpečení pro služby Azure.

Úlohy virtuálních počítačů (Windows/Linux)

Aplikace spuštěná na virtuálních počítačích s vyrovnáváním zatížení

Tato referenční architektura ukazuje sadu osvědčených postupů pro spouštění více virtuálních počítačů s Windows ve škálovací sadě za nástrojem pro vyrovnávání zatížení za účelem zlepšení dostupnosti a škálovatelnosti. Tuto architekturu lze použít pro jakoukoli bezstavovou úlohu, jako je webový server.

V této architektuře se úloha distribuuje napříč několika instancemi virtuálních počítačů. Existuje jedna veřejná IP adresa a internetový provoz se distribuuje do virtuálního počítače prostřednictvím nástroje pro vyrovnávání zatížení.

Nástroj pro vyrovnávání zatížení distribuuje příchozí internetové požadavky do instancí virtuálních počítačů. Škálovací sady virtuálních počítačů umožňují ruční nebo horizontální navýšení kapacity virtuálních počítačů nebo automatické škálování na základě předdefinovaných pravidel. To je důležité, pokud je prostředek pod útokem DDoS. Další informace o této referenční architektuře najdete v tématu N-vrstvá aplikace windows v Azure.

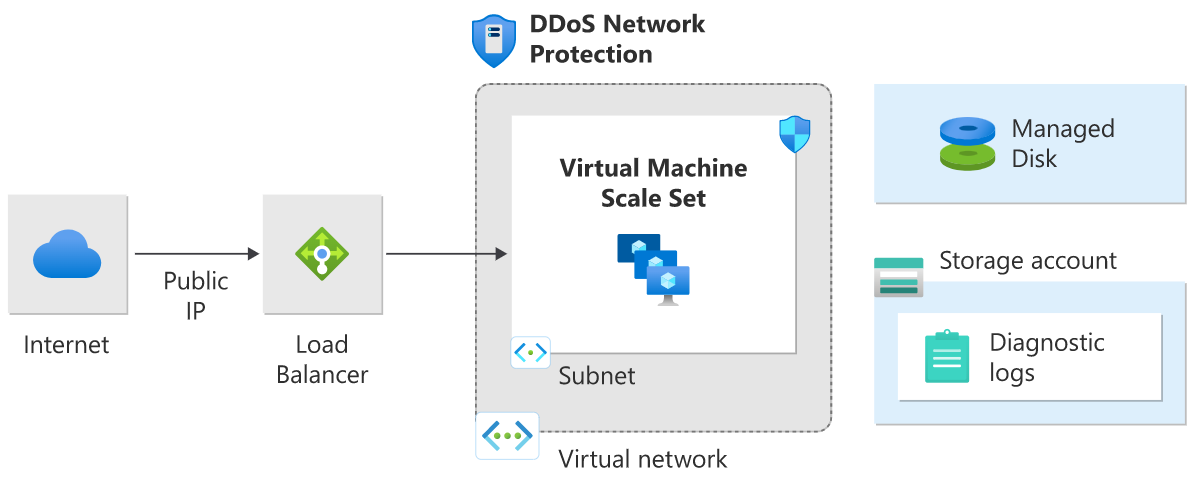

Architektura virtuálních počítačů pro ochranu sítě DDoS

Diagram referenční architektury DDoS Network Protection pro aplikaci spuštěnou na virtuálních počítačích s vyrovnáváním zatížení

Služba DDoS Network Protection je povolená ve virtuální síti nástroje pro vyrovnávání zatížení Azure (internet), který má přidruženou veřejnou IP adresu.

DDoS IP Protection virtual machine architecture

Diagram referenční architektury ochrany IP služby DDoS pro aplikaci spuštěnou na virtuálních počítačích s vyrovnáváním zatížení

Ochrana IP adres před útoky DDoS je povolená na veřejné IP adrese front-endu veřejného nástroje pro vyrovnávání zatížení.

Application running on Windows N-tier

N-vrstvou architekturu je možné implementovat mnoha způsoby. Následující diagramy znázorňují typickou třívrstvou webovou aplikaci. Tato architektura vychází z článku Spouštění virtuálních počítačů s vyrovnáváním zatížení pro zajištění škálovatelnosti a dostupnosti. Webové a obchodní vrstvy používají virtuální počítače s vyrovnáváním zatížení.

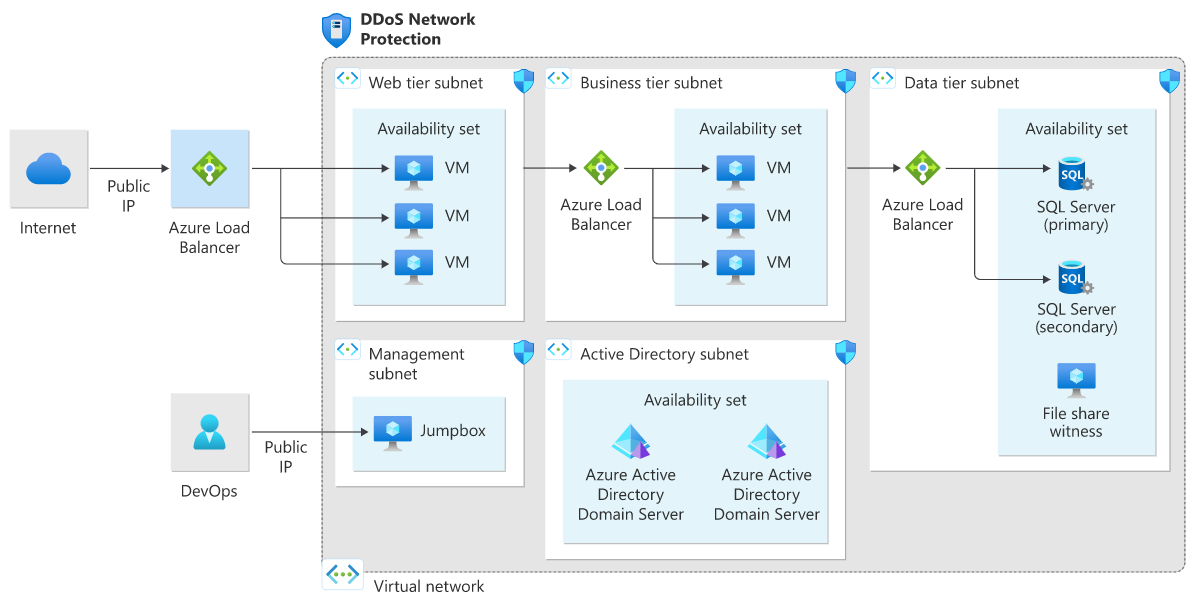

N-úrovňová architektura služby DDoS Network Protection pro Windows

Diagram referenční architektury DDoS Network Protection pro aplikaci běžící na N-vrstvě Windows

V tomto diagramu architektury je ve virtuální síti povolená ochrana sítě DDoS. Všechny veřejné IP adresy ve virtuální síti získají ochranu před útoky DDoS pro vrstvu 3 a 4. V případě ochrany vrstvy 7 nasaďte službu Application Gateway do skladové položky WAF. Další informace o této referenční architektuře najdete v tématu N-vrstvá aplikace windows v Azure.

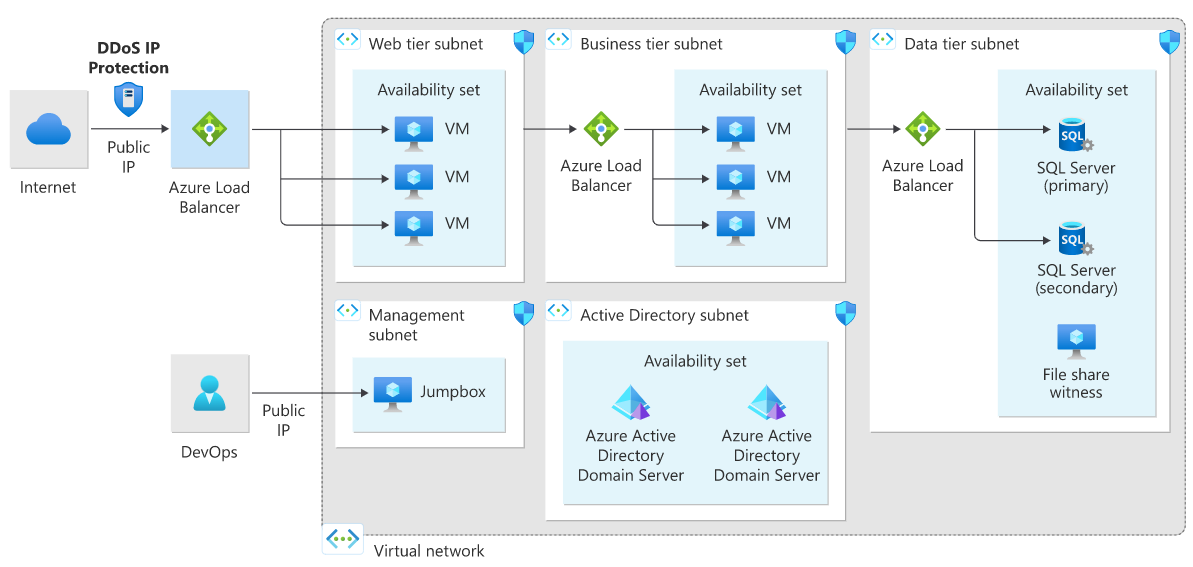

N-úrovňová architektura ochrany před útoky DDoS IP Protection ve Windows

Diagram referenční architektury ochrany IP služby DDoS pro aplikaci spuštěnou na N-vrstvě Windows

V tomto diagramu architektury je na veřejné IP adrese povolená ochrana před útoky DDoS IP Protection.

Poznámka:

Scénáře, ve kterých jeden virtuální počítač běží za veřejnou IP adresou, se nedoporučuje. Zmírnění útoků DDoS nemusí okamžitě zahájit, když se zjistí útok DDoS. Výsledkem je, že nasazení jednoho virtuálního počítače, které nemůže být rozšířeno o další instance, v takových případech přestane fungovat.

Webová aplikace PaaS

Tato referenční architektura ukazuje spuštění aplikace služby Aplikace Azure v jedné oblasti. Tato architektura ukazuje sadu osvědčených postupů pro webovou aplikaci, která používá službu Aplikace Azure Service a Azure SQL Database. A standby region is set up for failover scenarios.

Azure Traffic Manager směruje příchozí požadavky do služby Application Gateway v jedné z oblastí. Během normálních operací směruje požadavky do služby Application Gateway v aktivní oblasti. Pokud se tato oblast stane nedostupnou, Traffic Manager provede přechod na Application Gateway v pohotovostní oblasti.

Veškerý provoz z internetu určený do webové aplikace se přes Traffic Manager směruje na veřejnou IP adresu služby Application Gateway. V tomto scénáři není služba App Service (webová aplikace) přímo přístupná externě a je chráněná službou Application Gateway.

We recommend that you configure the Application Gateway WAF SKU (prevent mode) to help protect against Layer 7 (HTTP/HTTPS/WebSocket) attacks. Kromě toho jsou webové aplikace nakonfigurované tak, aby přijímaly pouze provoz z IP adresy služby Application Gateway .

Další informace o této referenční architektuře naleznete v tématu Vysoce dostupná webová aplikace s více oblastmi.

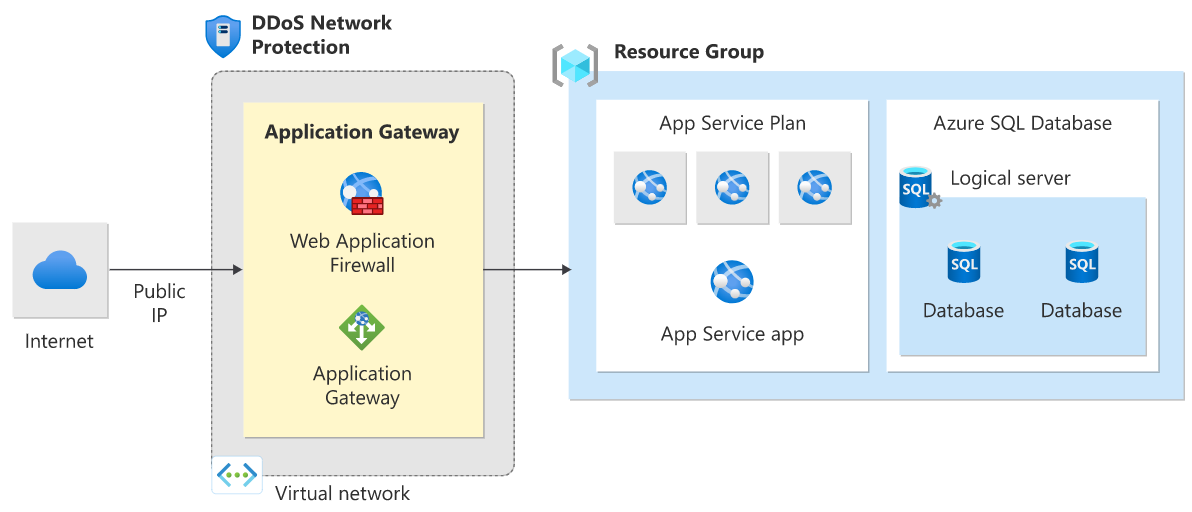

Ochrana sítě DDoS s architekturou webových aplikací PaaS

Diagram referenční architektury služby DDoS Network Protection pro webovou aplikaci PaaS

V tomto diagramu architektury je ve virtuální síti brány webové aplikace povolená ochrana sítě DDoS.

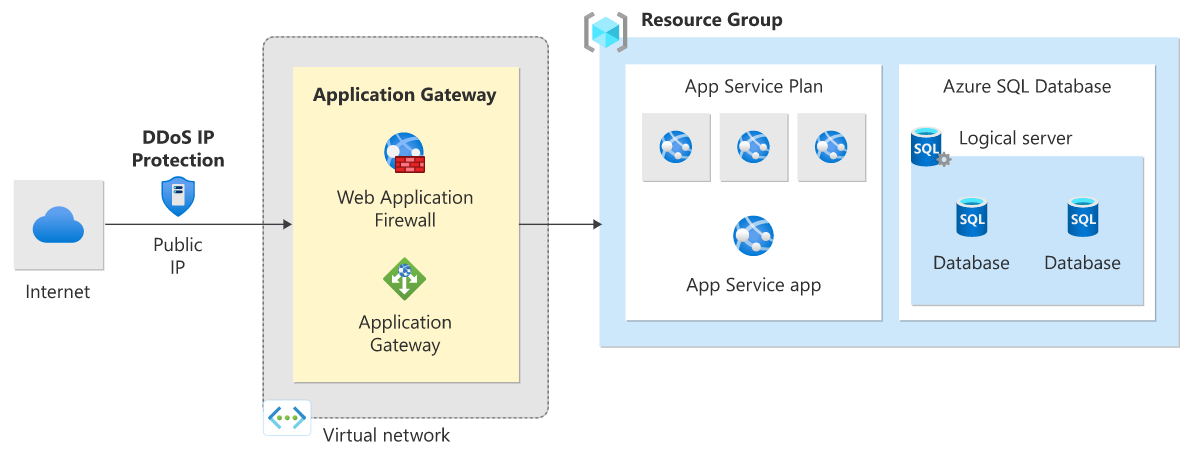

Ochrana IP adres před útoky DDoS s využitím architektury webových aplikací PaaS

Diagram referenční architektury ochrany IP služby DDoS pro webovou aplikaci PaaS

V tomto diagramu architektury je ochrana IP adres DDoS povolená na veřejné IP adrese přidružené ke službě Web Application Gateway.

Zmírnění rizik pro služby PaaS mimo web

HDInsight na Azure

Tato referenční architektura ukazuje konfiguraci služby DDoS Protection pro cluster Azure HDInsight. Ujistěte se, že je cluster HDInsight propojený s virtuální sítí a že je ve virtuální síti povolená služba DDoS Protection.

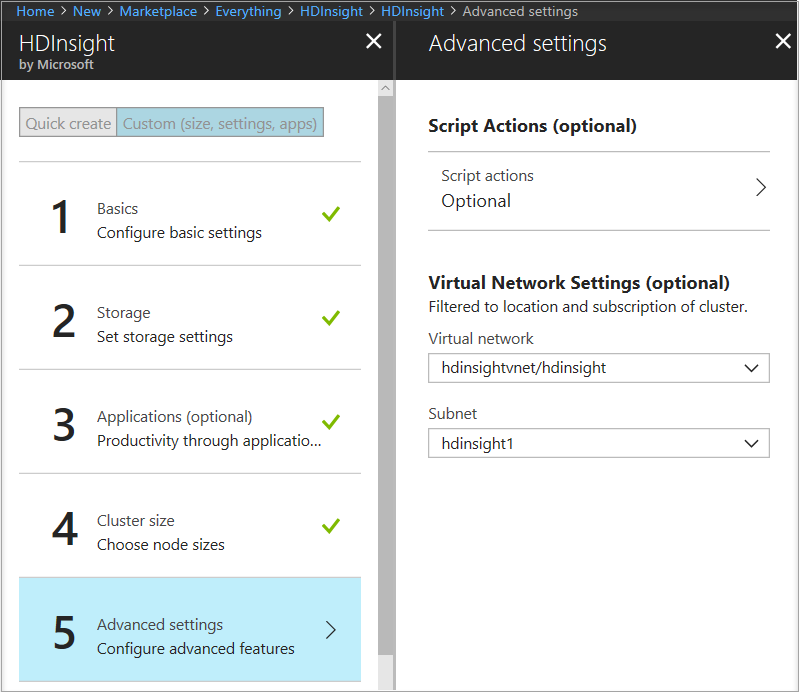

Podokna HDInsight a Rozšířená nastavení s nastavením virtuální sítě

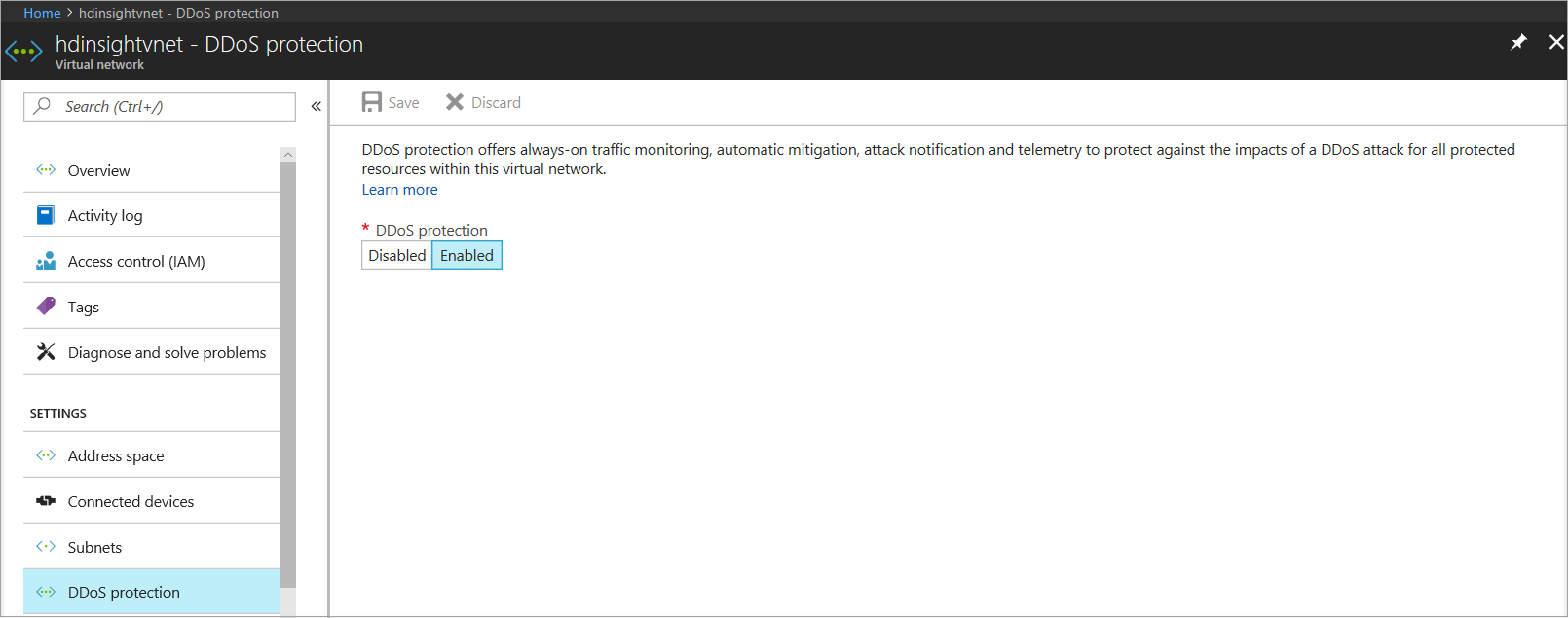

Výběr pro povolení ochrany před útoky DDoS

V této architektuře se provoz směřující do clusteru HDInsight z internetu směruje na veřejnou IP adresu přidruženou k nástroji pro vyrovnávání zatížení brány HDInsight. Nástroj pro vyrovnávání zatížení brány pak odešle provoz přímo do hlavních uzlů nebo pracovních uzlů. Vzhledem k tomu, že je ve virtuální síti HDInsight povolená ochrana před útoky DDoS, získají všechny veřejné IP adresy ve virtuální síti ochranu před útoky DDoS pro vrstvu 3 a 4. Tuto referenční architekturu je možné kombinovat s n-vrstvými a víceregionovými referenčními architekturami.

Další informace o této referenční architektuře najdete v dokumentaci k rozšíření Služby Azure HDInsight pomocí dokumentace ke službě Azure Virtual Network .

Hub-and-spoke network topology with Azure Firewall and Azure Bastion

This reference architecture details a hub-and-spoke topology with Azure Firewall inside the hub as a DMZ for scenarios that require central control over security aspects. Azure Firewall je spravovaný firewall jako služba a je umístěn ve vlastní podsíti. Azure Bastion se nasadí a umístí do vlastní podsítě.

There are two spokes that are connected to the hub using virtual network peering and there's no spoke-to-spoke connectivity. Pokud vyžadujete připojení uzlu k uzlu, musíte vytvořit trasy pro přesměrování provozu z jednoho uzlu do brány firewall, která ho pak může směrovat do druhého uzlu. Všechny veřejné IP adresy, které jsou uvnitř centra, jsou chráněné službou DDoS Protection. V tomto scénáři pomáhá brána firewall v centru řídit příchozí provoz z internetu, zatímco veřejná IP adresa brány firewall je chráněná. Azure DDoS Protection také chrání veřejnou IP adresu bastionu.

DDoS Protection je určená pro služby nasazené ve virtuální síti. Další informace najdete v tématu Nasazení vyhrazené služby Azure do virtuálních sítí.

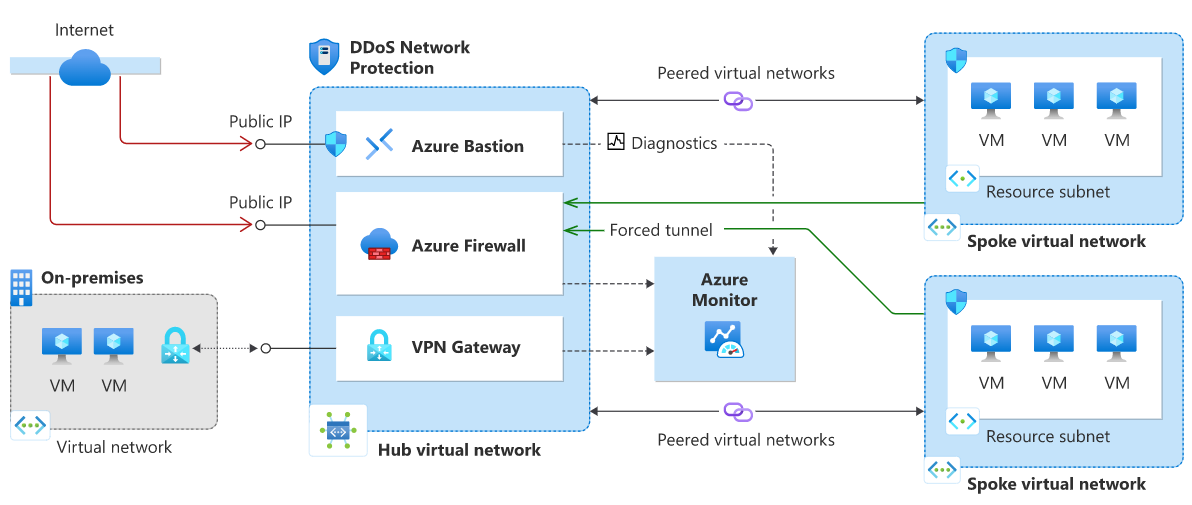

DDoS Network Protection hub-and-spoke network

Diagram showing DDoS Network Protection Hub-and-spoke architecture with firewall, bastion, and DDoS Protection.

V tomto diagramu architektury je ve virtuální síti centra povolená služba Azure DDoS Network Protection.

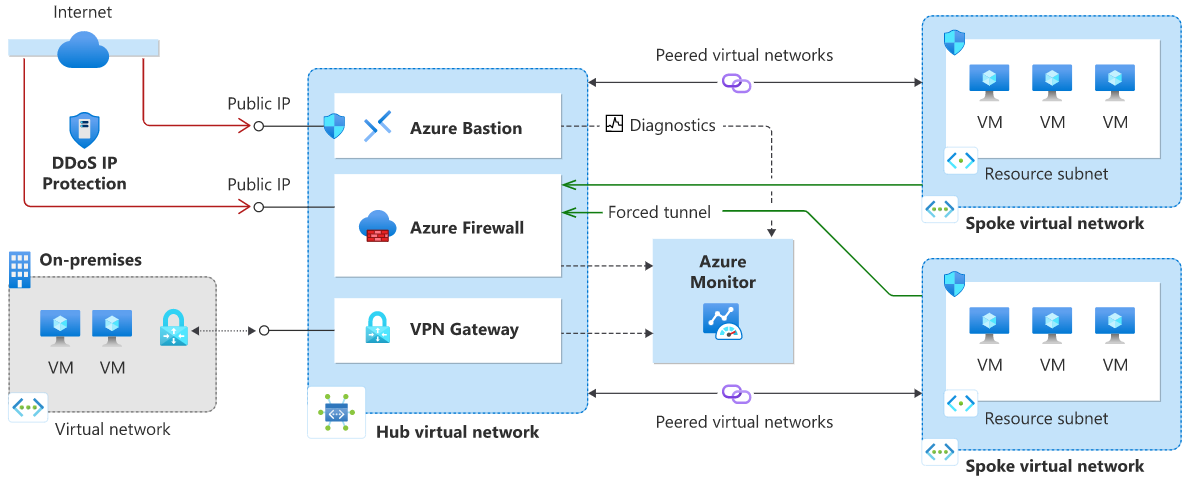

DDoS IP Protection hub-and-spoke network

Diagram showing DDoS IP Protection Hub-and-spoke architecture with firewall, bastion, and DDoS Protection.

V tomto diagramu architektury je na veřejné IP adrese povolena ochrana IP Azure DDoS.

Poznámka:

Ochrana infrastruktury Azure DDoS bez dalších nákladů chrání každou službu Azure, která používá veřejné adresy IPv4 a IPv6. Tato služba ochrany před útoky DDoS pomáhá chránit všechny služby Azure, včetně služeb PaaS (platforma jako služba), jako je Azure DNS. Další informace najdete v přehledu služby Azure DDoS Protection. For more information about hub-and-spoke topology, see Hub-spoke network topology.
