Kurz: Vytvoření klientské aplikace a připojení k aplikaci Azure IoT Central

Článek
04/29/2023

V tomto kurzu se dozvíte, jak připojit klientskou aplikaci k aplikaci Azure IoT Central. Aplikace simuluje chování zařízení kontroleru teploty. Když se aplikace připojí ke službě IoT Central, odešle ID modelu zařízení kontroleru teploty. IoT Central použije ID modelu k načtení modelu zařízení a vytvoření šablony zařízení za vás. Přidáním zobrazení do šablony zařízení umožníte operátorovi interakci se zařízením.

V tomto kurzu se naučíte:

Vytvořte a spusťte kód zařízení a podívejte se, jak se připojí k aplikaci IoT Central.
Prohlédněte si simulovanou telemetrii odeslanou ze zařízení.
Přidání vlastních zobrazení do šablony zařízení
Publikujte šablonu zařízení.
Pomocí zobrazení můžete spravovat vlastnosti zařízení.

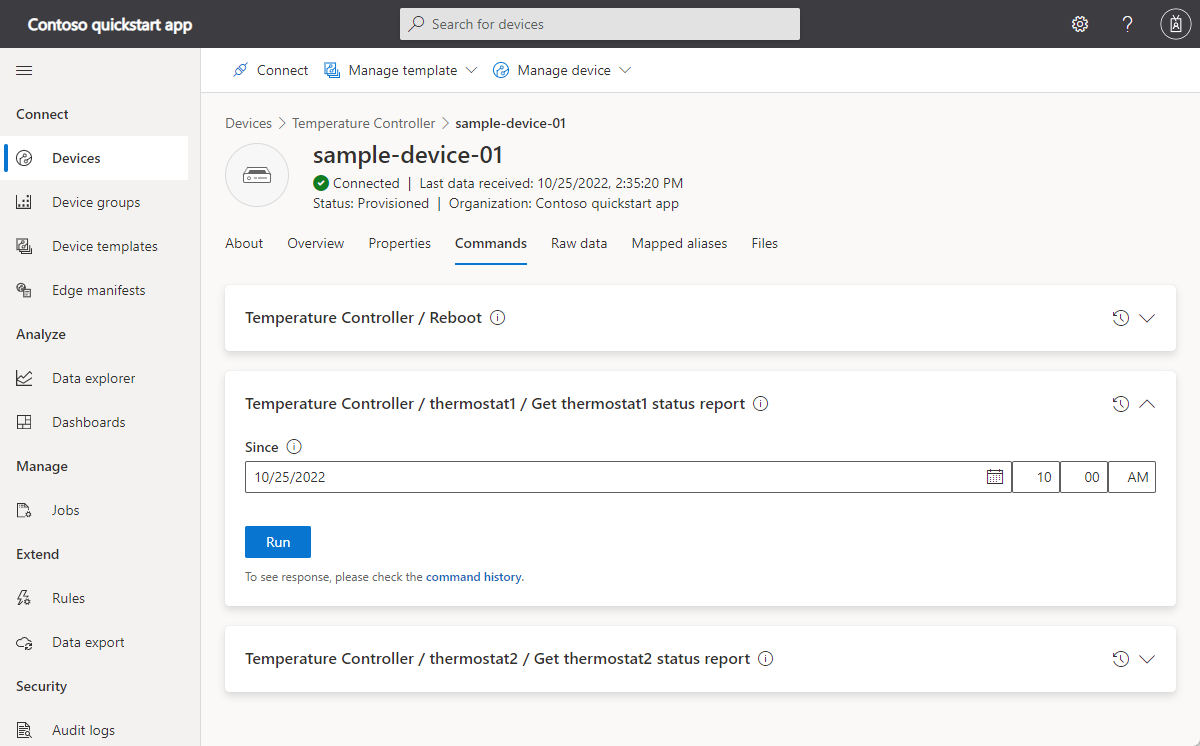

Zavolejte příkaz k ovládání zařízení.

Požadavky

K dokončení kroků v tomto kurzu potřebujete:

Musíte mít aktivní předplatné Azure. Pokud ještě nemáte předplatné Azure, vytvořte si napřed bezplatný účet.
Aplikace IoT Central vytvořená ze šablony vlastní aplikace . Další informace najdete v tématech Vytvoření aplikace IoT Central a Informace o vaší aplikaci.

Tento kurz můžete spustit v Linuxu nebo Windows. Příkazy prostředí v tomto kurzu se řídí linuxovými konvencemi pro oddělovače cest ./ Pokud postupujete ve Windows, nezapomeňte tyto oddělovače prohodit za .\

Požadavky se liší podle operačního systému:

Linux

Tento kurz předpokládá, že používáte Ubuntu Linux. Kroky v tomto kurzu byly testovány pomocí Ubuntu 18.04.

Pokud chcete absolvovat tento kurz v Linuxu, nainstalujte do místního linuxového prostředí následující software:

Nainstalujte GCC, Git, cmake a všechny požadované závislosti pomocí apt-get příkazu :

sudo apt-get update
sudo apt-get install -y git cmake build-essential curl libcurl4-openssl-dev libssl-dev uuid-dev

Ověřte, že verze nástroje cmake je vyšší než 2.8.12 a verze GCC je vyšší než 4.4.7.

cmake --version
gcc --version

Windows

Pokud chcete absolvovat tento kurz ve Windows, nainstalujte do místního prostředí Windows následující software:

Visual Studio (Community, Professional nebo Enterprise) – při instalaci sady Visual Studio nezapomeňte zahrnout úlohu Vývoj desktopových aplikací pomocí C++.
Git.
CMake.

Stáhněte si kód

V tomto kurzu připravíte vývojové prostředí, které můžete použít ke klonování a sestavení Azure IoT Hub Device C SDK.

Otevřete příkazový řádek v adresáři podle vašeho výběru. Spuštěním následujícího příkazu naklonujte úložiště GitHub sdk a knihoven Azure IoT C DO tohoto umístění:

git clone https://github.com/Azure/azure-iot-sdk-c.git
cd azure-iot-sdk-c
git submodule update --init

Očekávejte, že dokončení této operace bude trvat několik minut.

Kontrola kódu

V kopii sady Microsoft Azure IoT SDK pro C, kterou jste si stáhli dříve, otevřete soubory azure-iot-sdk-c/iothub_client/samples/pnp/pnp_temperature_controller/pnp_temperature_controller.c a azure-iot-sdk-c/iothub_client/samples/pnp/pnp_temperature_controller/pnp_thermostat_component.c v textovém editoru.

Když spustíte ukázku pro připojení ke službě IoT Central, pomocí služby Device Provisioning Service (DPS) zaregistruje zařízení a vygeneruje připojovací řetězec. Ukázka načte potřebné informace o připojení DPS z prostředí příkazového řádku.

V pnp_temperature_controller.cmain funkce nejprve voláCreateDeviceClientAndAllocateComponents:

dtmi:com:example:Thermostat;1 Nastavte ID modelu. IoT Central používá ID modelu k identifikaci nebo vygenerování šablony zařízení pro toto zařízení. Další informace najdete v tématu Přiřazení zařízení k šabloně zařízení.
Pomocí služby DPS zřiďte a zaregistrujte zařízení.
Vytvořte popisovač klienta zařízení a připojte se k aplikaci IoT Central.
Vytvoří obslužnou rutinu pro příkazy v komponentě kontroleru teploty.
Vytvoří obslužnou rutinu pro aktualizace vlastností v komponentě kontroleru teploty.
Vytvoří dvě součásti termostatu.

Další main funkce:

Hlásí některé počáteční hodnoty vlastností pro všechny komponenty.
Spustí smyčku pro odesílání telemetrických dat ze všech komponent.

Funkce main pak spustí vlákno pro pravidelné odesílání telemetrie.

int main(void)
{
  IOTHUB_DEVICE_CLIENT_LL_HANDLE deviceClient = NULL;

  if ((deviceClient = CreateDeviceClientAndAllocateComponents()) == NULL)
  {
    LogError("Failure creating IotHub device client");
  }
  else
  {
    LogInfo("Successfully created device client.  Hit Control-C to exit program\n");

    int numberOfIterations = 0;

    // During startup, send the non-"writable" properties.
    PnP_TempControlComponent_ReportSerialNumber_Property(deviceClient);
    PnP_DeviceInfoComponent_Report_All_Properties(g_deviceInfoComponentName, deviceClient);
    PnP_TempControlComponent_Report_MaxTempSinceLastReboot_Property(g_thermostatHandle1, deviceClient);
    PnP_TempControlComponent_Report_MaxTempSinceLastReboot_Property(g_thermostatHandle2, deviceClient);

    while (true)
    {
      // Wake up periodically to poll.  Even if we do not plan on sending telemetry, we still need to poll periodically in order to process
      // incoming requests from the server and to do connection keep alives.
      if ((numberOfIterations % g_sendTelemetryPollInterval) == 0)
      {
          PnP_TempControlComponent_SendWorkingSet(deviceClient);
          PnP_ThermostatComponent_SendTelemetry(g_thermostatHandle1, deviceClient);
          PnP_ThermostatComponent_SendTelemetry(g_thermostatHandle2, deviceClient);
      }

      IoTHubDeviceClient_LL_DoWork(deviceClient);
      ThreadAPI_Sleep(g_sleepBetweenPollsMs);
      numberOfIterations++;
    }

    // Free the memory allocated to track simulated thermostat.
    PnP_ThermostatComponent_Destroy(g_thermostatHandle2);
    PnP_ThermostatComponent_Destroy(g_thermostatHandle1);

    // Clean up the iothub sdk handle
    IoTHubDeviceClient_LL_Destroy(deviceClient);
    // Free all the sdk subsystem
    IoTHub_Deinit();
  }

  return 0;
}

V pnp_thermostat_component.cnástroji PnP_ThermostatComponent_SendTelemetry funkce ukazuje, jak zařízení odesílá telemetrická data o teplotě ze komponenty do IoT Central:

void PnP_ThermostatComponent_SendTelemetry(PNP_THERMOSTAT_COMPONENT_HANDLE pnpThermostatComponentHandle, IOTHUB_DEVICE_CLIENT_LL_HANDLE deviceClientLL)
{
  PNP_THERMOSTAT_COMPONENT* pnpThermostatComponent = (PNP_THERMOSTAT_COMPONENT*)pnpThermostatComponentHandle;
  IOTHUB_MESSAGE_HANDLE messageHandle = NULL;
  IOTHUB_CLIENT_RESULT iothubResult;

  char temperatureStringBuffer[32];

  if (snprintf(temperatureStringBuffer, sizeof(temperatureStringBuffer), g_temperatureTelemetryBodyFormat, pnpThermostatComponent->currentTemperature) < 0)
  {
    LogError("snprintf of current temperature telemetry failed");
  }
  else if ((messageHandle = PnP_CreateTelemetryMessageHandle(pnpThermostatComponent->componentName, temperatureStringBuffer)) == NULL)
  {
    LogError("Unable to create telemetry message");
  }
  else if ((iothubResult = IoTHubDeviceClient_LL_SendEventAsync(deviceClientLL, messageHandle, NULL, NULL)) != IOTHUB_CLIENT_OK)
  {
    LogError("Unable to send telemetry message, error=%d", iothubResult);
  }

  IoTHubMessage_Destroy(messageHandle);
}

V pnp_thermostat_component.cnástroji PnP_TempControlComponent_Report_MaxTempSinceLastReboot_Property funkce odešle maxTempSinceLastReboot aktualizaci vlastnosti ze komponenty do IoT Central:

void PnP_TempControlComponent_Report_MaxTempSinceLastReboot_Property(PNP_THERMOSTAT_COMPONENT_HANDLE pnpThermostatComponentHandle, IOTHUB_DEVICE_CLIENT_LL_HANDLE deviceClientLL)
{
  PNP_THERMOSTAT_COMPONENT* pnpThermostatComponent = (PNP_THERMOSTAT_COMPONENT*)pnpThermostatComponentHandle;
  char maximumTemperatureAsString[32];
  IOTHUB_CLIENT_RESULT iothubClientResult;
  STRING_HANDLE jsonToSend = NULL;

  if (snprintf(maximumTemperatureAsString, sizeof(maximumTemperatureAsString), g_maxTempSinceLastRebootPropertyFormat, pnpThermostatComponent->maxTemperature) < 0)
  {
    LogError("Unable to create max temp since last reboot string for reporting result");
  }
  else if ((jsonToSend = PnP_CreateReportedProperty(pnpThermostatComponent->componentName, g_maxTempSinceLastRebootPropertyName, maximumTemperatureAsString)) == NULL)
  {
    LogError("Unable to build max temp since last reboot property");
  }
  else
  {
    const char* jsonToSendStr = STRING_c_str(jsonToSend);
    size_t jsonToSendStrLen = strlen(jsonToSendStr);

    if ((iothubClientResult = IoTHubDeviceClient_LL_SendReportedState(deviceClientLL, (const unsigned char*)jsonToSendStr, jsonToSendStrLen, NULL, NULL)) != IOTHUB_CLIENT_OK)
    {
      LogError("Unable to send reported state, error=%d", iothubClientResult);
    }
    else
    {
      LogInfo("Sending maximumTemperatureSinceLastReboot property to IoTHub for component=%s", pnpThermostatComponent->componentName);
    }
  }

  STRING_delete(jsonToSend);
}

V pnp_thermostat_component.cnástroji PnP_ThermostatComponent_ProcessPropertyUpdate funkce zpracovává aktualizace zapisovatelných vlastností z IoT Central:

void PnP_ThermostatComponent_ProcessPropertyUpdate(PNP_THERMOSTAT_COMPONENT_HANDLE pnpThermostatComponentHandle, IOTHUB_DEVICE_CLIENT_LL_HANDLE deviceClientLL, const char* propertyName, JSON_Value* propertyValue, int version)
{
  PNP_THERMOSTAT_COMPONENT* pnpThermostatComponent = (PNP_THERMOSTAT_COMPONENT*)pnpThermostatComponentHandle;

  if (strcmp(propertyName, g_targetTemperaturePropertyName) != 0)
  {
    LogError("Property=%s was requested to be changed but is not part of the thermostat interface definition", propertyName);
  }
  else if (json_value_get_type(propertyValue) != JSONNumber)
  {
    LogError("JSON field %s is not a number", g_targetTemperaturePropertyName);
  }
  else
  {
    double targetTemperature = json_value_get_number(propertyValue);

    LogInfo("Received targetTemperature=%f for component=%s", targetTemperature, pnpThermostatComponent->componentName);

    bool maxTempUpdated = false;
    UpdateTemperatureAndStatistics(pnpThermostatComponent, targetTemperature, &maxTempUpdated);

    // The device needs to let the service know that it has received the targetTemperature desired property.
    SendTargetTemperatureResponse(pnpThermostatComponent, deviceClientLL, version);

    if (maxTempUpdated)
    {
      // If the Maximum temperature has been updated, we also report this as a property.
        PnP_TempControlComponent_Report_MaxTempSinceLastReboot_Property(pnpThermostatComponent, deviceClientLL);
    }
  }
}

V pnp_thermostat_component.cnástroji PnP_ThermostatComponent_ProcessCommand funkce zpracovává příkazy volané z IoT Central:

int PnP_ThermostatComponent_ProcessCommand(PNP_THERMOSTAT_COMPONENT_HANDLE pnpThermostatComponentHandle, const char *pnpCommandName, JSON_Value* commandJsonValue, unsigned char** response, size_t* responseSize)
{
  PNP_THERMOSTAT_COMPONENT* pnpThermostatComponent = (PNP_THERMOSTAT_COMPONENT*)pnpThermostatComponentHandle;
  const char* sinceStr;
  int result;

  if (strcmp(pnpCommandName, g_getMaxMinReport) != 0)
  {
    LogError("PnP command=%s is not supported on thermostat component", pnpCommandName);
    result = PNP_STATUS_NOT_FOUND;
  }
  // See caveats section in ../readme.md; we don't actually respect this sinceStr to keep the sample simple,
  // but want to demonstrate how to parse out in any case.
  else if ((sinceStr = json_value_get_string(commandJsonValue)) == NULL)
  {
    LogError("Cannot retrieve JSON string for command");
    result = PNP_STATUS_BAD_FORMAT;
  }
  else if (BuildMaxMinCommandResponse(pnpThermostatComponent, response, responseSize) == false)
  {
    LogError("Unable to build response for component=%s", pnpThermostatComponent->componentName);
    result = PNP_STATUS_INTERNAL_ERROR;
  }
  else
  {
    LogInfo("Returning success from command request for component=%s", pnpThermostatComponent->componentName);
    result = PNP_STATUS_SUCCESS;
  }

  return result;
}

Sestavení kódu

Sadu SDK pro zařízení použijete k sestavení zahrnutého ukázkového kódu:

V kořenové složce sady SDK pro zařízení vytvořte podadresář cmake a přejděte do této složky:
```
cd azure-iot-sdk-c
mkdir cmake
cd cmake
```

Spuštěním následujících příkazů sestavte sadu SDK a ukázky:

cmake -Duse_prov_client=ON -Dhsm_type_symm_key=ON -Drun_e2e_tests=OFF ..
cmake --build .

Získání informací o připojení

Když později v tomto kurzu spustíte ukázkovou aplikaci zařízení, budete potřebovat následující hodnoty konfigurace:

Rozsah ID: V aplikaci IoT Central přejděte na Oprávnění > Skupiny připojení zařízení. Poznamenejte si hodnotu rozsahu ID .
Primární klíč skupiny: V aplikaci IoT Central přejděte na Oprávnění > Skupiny > připojení zařízení SAS-IoT-Devices. Poznamenejte si hodnotu primárního klíče sdíleného přístupového podpisu.

Pomocí azure Cloud Shell vygenerujte klíč zařízení z primárního klíče skupiny, který jste získali:

az extension add --name azure-iot
az iot central device compute-device-key --device-id sample-device-01 --pk <the group primary key value>

Vygenerovaný klíč zařízení si poznamenejte. Použijete ho později v tomto kurzu.

Poznámka

Pokud chcete spustit tuto ukázku, nemusíte zařízení předem registrovat v aplikaci IoT Central. Ukázka používá funkci IoT Central k automatické registraci zařízení při prvním připojení.

Spuštění kódu

Pokud chcete spustit ukázkovou aplikaci, otevřete prostředí příkazového řádku a přejděte do složky azure-iot-sdk-c\cmake.

Nastavte proměnné prostředí pro konfiguraci ukázky. Následující fragment kódu ukazuje, jak nastavit proměnné prostředí na příkazovém řádku Windows. Pokud používáte prostředí Bash , nahraďte set příkazy příkazy příkazy export :

set IOTHUB_DEVICE_SECURITY_TYPE=DPS
set IOTHUB_DEVICE_DPS_ID_SCOPE=<The ID scope you made a note of previously>
set IOTHUB_DEVICE_DPS_DEVICE_ID=sample-device-01
set IOTHUB_DEVICE_DPS_DEVICE_KEY=<The generated device key you made a note of previously>
set IOTHUB_DEVICE_DPS_ENDPOINT=global.azure-devices-provisioning.net

Spuštění ukázky:

# Bash
cd iothub_client/samples/pnp/pnp_temperature_controller/
./pnp_temperature_controller

REM Windows
cd iothub_client\samples\pnp\pnp_temperature_controller\Debug
.\pnp_temperature_controller.exe

Následující výstup ukazuje registraci zařízení a připojení k IoT Central. Ukázka začne odesílat telemetrii:

Info: Initiating DPS client to retrieve IoT Hub connection information
-> 09:43:27 CONNECT | VER: 4 | KEEPALIVE: 0 | FLAGS: 194 | USERNAME: 0ne0026656D/registrations/sample-device-01/api-version=2019-03-31&ClientVersion=1.6.0 | PWD: XXXX | CLEAN: 1
<- 09:43:28 CONNACK | SESSION_PRESENT: false | RETURN_CODE: 0x0
-> 09:43:29 SUBSCRIBE | PACKET_ID: 1 | TOPIC_NAME: $dps/registrations/res/# | QOS: 1
<- 09:43:30 SUBACK | PACKET_ID: 1 | RETURN_CODE: 1
-> 09:43:30 PUBLISH | IS_DUP: false | RETAIN: 0 | QOS: DELIVER_AT_MOST_ONCE | TOPIC_NAME: $dps/registrations/PUT/iotdps-register/?$rid=1 | PAYLOAD_LEN: 102
<- 09:43:31 PUBLISH | IS_DUP: false | RETAIN: 0 | QOS: DELIVER_AT_LEAST_ONCE | TOPIC_NAME: $dps/registrations/res/202/?$rid=1&retry-after=3 | PACKET_ID: 2 | PAYLOAD_LEN: 94
-> 09:43:31 PUBACK | PACKET_ID: 2
-> 09:43:33 PUBLISH | IS_DUP: false | RETAIN: 0 | QOS: DELIVER_AT_MOST_ONCE | TOPIC_NAME: $dps/registrations/GET/iotdps-get-operationstatus/?$rid=2&operationId=4.2f792ade0a5c3e68.baf0e879-d88a-4153-afef-71aff51fd847 | PAYLOAD_LEN: 102
<- 09:43:34 PUBLISH | IS_DUP: false | RETAIN: 0 | QOS: DELIVER_AT_LEAST_ONCE | TOPIC_NAME: $dps/registrations/res/202/?$rid=2&retry-after=3 | PACKET_ID: 2 | PAYLOAD_LEN: 173
-> 09:43:34 PUBACK | PACKET_ID: 2
-> 09:43:36 PUBLISH | IS_DUP: false | RETAIN: 0 | QOS: DELIVER_AT_MOST_ONCE | TOPIC_NAME: $dps/registrations/GET/iotdps-get-operationstatus/?$rid=3&operationId=4.2f792ade0a5c3e68.baf0e879-d88a-4153-afef-71aff51fd847 | PAYLOAD_LEN: 102
<- 09:43:37 PUBLISH | IS_DUP: false | RETAIN: 0 | QOS: DELIVER_AT_LEAST_ONCE | TOPIC_NAME: $dps/registrations/res/200/?$rid=3 | PACKET_ID: 2 | PAYLOAD_LEN: 478
-> 09:43:37 PUBACK | PACKET_ID: 2
Info: Provisioning callback indicates success.  iothubUri=iotc-60a....azure-devices.net, deviceId=sample-device-01
-> 09:43:37 DISCONNECT
Info: DPS successfully registered.  Continuing on to creation of IoTHub device client handle.
Info: Successfully created device client.  Hit Control-C to exit program

Info: Sending serialNumber property to IoTHub
Info: Sending device information property to IoTHub.  propertyName=swVersion, propertyValue="1.0.0.0"
Info: Sending device information property to IoTHub.  propertyName=manufacturer, propertyValue="Sample-Manufacturer"
Info: Sending device information property to IoTHub.  propertyName=model, propertyValue="sample-Model-123"
Info: Sending device information property to IoTHub.  propertyName=osName, propertyValue="sample-OperatingSystem-name"
Info: Sending device information property to IoTHub.  propertyName=processorArchitecture, propertyValue="Contoso-Arch-64bit"
Info: Sending device information property to IoTHub.  propertyName=processorManufacturer, propertyValue="Processor Manufacturer(TM)"
Info: Sending device information property to IoTHub.  propertyName=totalStorage, propertyValue=10000
Info: Sending device information property to IoTHub.  propertyName=totalMemory, propertyValue=200
Info: Sending maximumTemperatureSinceLastReboot property to IoTHub for component=thermostat1
Info: Sending maximumTemperatureSinceLastReboot property to IoTHub for component=thermostat2
-> 09:43:44 CONNECT | VER: 4 | KEEPALIVE: 240 | FLAGS: 192 | USERNAME: iotc-60a576a2-eec7-48e2-9306-9e7089a79995.azure-devices.net/sample-device-01/?api-version=2020-09-30&DeviceClientType=iothubclient%2f1.6.0%20(native%3b%20Linux%3b%20x86_64)&model-id=dtmi%3acom%3aexample%3aTemperatureController%3b1 | PWD: XXXX | CLEAN: 0
<- 09:43:44 CONNACK | SESSION_PRESENT: false | RETURN_CODE: 0x0
-> 09:43:44 SUBSCRIBE | PACKET_ID: 2 | TOPIC_NAME: $iothub/twin/res/# | QOS: 0 | TOPIC_NAME: $iothub/methods/POST/# | QOS: 0
-> 09:43:44 PUBLISH | IS_DUP: false | RETAIN: 0 | QOS: DELIVER_AT_LEAST_ONCE | TOPIC_NAME: devices/sample-device-01/messages/events/ | PACKET_ID: 3 | PAYLOAD_LEN: 19
-> 09:43:44 PUBLISH | IS_DUP: false | RETAIN: 0 | QOS: DELIVER_AT_LEAST_ONCE | TOPIC_NAME: devices/sample-device-01/messages/events/%24.sub=thermostat1 | PACKET_ID: 4 | PAYLOAD_LEN: 21
-> 09:43:44 PUBLISH | IS_DUP: false | RETAIN: 0 | QOS: DELIVER_AT_LEAST_ONCE | TOPIC_NAME: devices/sample-device-01/messages/events/%24.sub=thermostat2 | PACKET_ID: 5 | PAYLOAD_LEN: 21

Jako operátor v aplikaci Azure IoT Central můžete:

Podívejte se na telemetrii odesílanou dvěma komponentami termostatu na stránce Přehled :
Zobrazte vlastnosti zařízení na stránce O aplikaci. Tato stránka zobrazuje vlastnosti ze komponenty informací o zařízení a dvou komponent termostatu:

Přizpůsobení šablony zařízení

Jako vývojář řešení můžete přizpůsobit šablonu zařízení, kterou IoT Central automaticky vytvořila při připojení zařízení kontroleru teploty.

Přidání cloudové vlastnosti pro uložení jména zákazníka přidruženého k zařízení:

V aplikaci IoT Central přejděte na šablonu zařízení Temperature Controller na stránce Šablony zařízení .
V modelu regulátoru teploty vyberte +Přidat schopnost.
Jako Zobrazovaný název zadejte Jméno zákazníka, jako typ schopnosti vyberte Vlastnost Cloud, rozbalte položku a jako Schéma zvolte Řetězec. Pak vyberte Uložit.

Přizpůsobení zobrazení příkazů sestavy Get Max-Min v aplikaci IoT Central:

Na stránce Šablony zařízení přejděte k šabloně zařízení Teplotní kontroler.
Pro getMaxMinReport (termostat1)nahraďte Get Max-Min report. za Get termostat1 status report.
Pro getMaxMinReport (termostat2)nahraďte Get Max-Min report. za Get termostat2 status report.
Vyberte Uložit.

Postup přizpůsobení zobrazení vlastností zápisu cílové teploty v aplikaci IoT Central:

Na stránce Šablony zařízení přejděte k šabloně zařízení Teplotní kontroler.
Jako targetTemperature (termostat1) nahraďteTarget Temperature (Target Temperature) za Target Temperature (1).
V části targetTemperature (termostat2) nahraďteTarget Temperature (Target Temperature) za Target Temperature (2).
Vyberte Uložit.

Součásti termostatu v modelu regulátoru teploty zahrnují vlastnost Target Temperature zápisu, šablona zařízení zahrnuje vlastnost cloudu Jméno zákazníka . Vytvořte zobrazení, které operátor může použít k úpravě těchto vlastností:

Vyberte Zobrazení a pak vyberte dlaždici Úpravy dat zařízení a cloudu .
Jako název formuláře zadejte Vlastnosti .
Vyberte vlastnosti Cílová teplota (1),Cílová teplota (2) a Jméno zákazníka . Pak vyberte Přidat oddíl.
Uložte provedené změny.

Publikování šablony zařízení

Než operátor uvidí a použije vámi provedená přizpůsobení, musíte šablonu zařízení publikovat.

V šabloně Termostat zařízení vyberte Publikovat. Na panelu Publikovat tuto šablonu zařízení do aplikace vyberte Publikovat.

Operátor teď může pomocí zobrazení Vlastnosti aktualizovat hodnoty vlastností a volat příkazy s názvem Získat zprávu o stavu termostatu1 a Získat zprávu o stavu termostatu2 na stránce příkazů zařízení:

Aktualizujte hodnoty zapisovatelných vlastností na stránce Vlastnosti :
Volejte příkazy ze stránky Příkazy . Pokud spustíte příkaz zprávy o stavu, vyberte před spuštěním parametru Since datum a čas:

Můžete se podívat, jak zařízení reaguje na příkazy a aktualizace vlastností:

<- 09:49:03 PUBLISH | IS_DUP: false | RETAIN: 0 | QOS: DELIVER_AT_MOST_ONCE | TOPIC_NAME: $iothub/methods/POST/thermostat1*getMaxMinReport/?$rid=1 | PAYLOAD_LEN: 26
Info: Received PnP command for component=thermostat1, command=getMaxMinReport
Info: Returning success from command request for component=thermostat1
-> 09:49:03 PUBLISH | IS_DUP: false | RETAIN: 0 | QOS: DELIVER_AT_MOST_ONCE | TOPIC_NAME: $iothub/methods/res/200/?$rid=1 | PAYLOAD_LEN: 117

...

<- 09:50:04 PUBLISH | IS_DUP: false | RETAIN: 0 | QOS: DELIVER_AT_MOST_ONCE | TOPIC_NAME: $iothub/twin/PATCH/properties/desired/?$version=2 | PAYLOAD_LEN: 63
Info: Received targetTemperature=67.000000 for component=thermostat2
Info: Sending acknowledgement of property to IoTHub for component=thermostat2

Požadavky

K provedení kroků v tomto článku budete potřebovat následující:

Musíte mít aktivní předplatné Azure. Pokud ještě nemáte předplatné Azure, vytvořte si napřed bezplatný účet.
Aplikace IoT Central vytvořená ze šablony vlastní aplikace . Další informace najdete v tématech Vytvoření aplikace IoT Central a Informace o aplikaci.

Vývojový počítač se sadou Visual Studio (Community, Professional nebo Enterprise)
Místní kopie úložiště GitHub sady Microsoft Azure IoT SDK pro C# (.NET), které obsahuje ukázkový kód. Pomocí tohoto odkazu si můžete stáhnout kopii úložiště: Stáhnout zip. Pak rozbalte soubor do vhodného umístění na místním počítači.

Kontrola kódu

V kopii dříve staženého úložiště sady Microsoft Azure IoT SDK pro C# otevřete v sadě Visual Studio soubor řešení azure-iot-sdk-csharp-main\azureiot.sln . V Průzkumník řešení rozbalte složku PnpDeviceSamples > TemperatureController a otevřete soubory Program.cs a TemperatureControllerSample.cs a zobrazte kód pro tuto ukázku.

Když spustíte ukázku pro připojení ke službě IoT Central, použije služba Device Provisioning (DPS) k registraci zařízení a vygenerování připojovacího řetězce. Ukázka načte informace o připojení DPS, které potřebuje z prostředí.

V souboru Program.csMain metoda voláSetupDeviceClientAsync:

ID dtmi:com:example:TemperatureController;2 modelu použijte při zřizování zařízení s DPS. IoT Central používá ID modelu k identifikaci nebo vygenerování šablony zařízení pro toto zařízení. Další informace najdete v tématu Přiřazení zařízení k šabloně zařízení.
Vytvořte instanci DeviceClient pro připojení k IoT Central.

private static async Task<DeviceClient> SetupDeviceClientAsync(Parameters parameters, CancellationToken cancellationToken)
{
  DeviceClient deviceClient;
  switch (parameters.DeviceSecurityType.ToLowerInvariant())
  {
    case "dps":
      DeviceRegistrationResult dpsRegistrationResult = await ProvisionDeviceAsync(parameters, cancellationToken);
      var authMethod = new DeviceAuthenticationWithRegistrySymmetricKey(dpsRegistrationResult.DeviceId, parameters.DeviceSymmetricKey);
      deviceClient = InitializeDeviceClient(dpsRegistrationResult.AssignedHub, authMethod);
      break;

    case "connectionstring":
      // ...

    default:
      // ...
  }
  return deviceClient;
}

Hlavní metoda pak vytvoří instanci TemperatureControllerSample a zavolá metodu PerformOperationsAsync pro zpracování interakcí s IoT Central.

V souboru TemperatureControllerSample.cs metoda PerformOperationsAsync :

Nastaví obslužnou rutinu pro příkaz restartu ve výchozí komponentě.
Nastaví obslužné rutiny pro příkazy getMaxMinReport na dvou komponentách termostatu.
Nastaví obslužné rutiny tak, aby přijímaly aktualizace vlastností cílové teploty u dvou součástí termostatu.
Odesílá počáteční aktualizace vlastností informací o zařízení.
Pravidelně odesílá telemetrická data o teplotě ze dvou komponent termostatu.
Pravidelně odesílá telemetrii pracovní sady z výchozí komponenty.
Odesílá maximální teplotu od posledního restartování při každém dosažení nové maximální teploty ve dvou komponentách termostatu.

public async Task PerformOperationsAsync(CancellationToken cancellationToken)
{
  await _deviceClient.SetMethodHandlerAsync("reboot", HandleRebootCommandAsync, _deviceClient, cancellationToken);

  // For a component-level command, the command name is in the format "<component-name>*<command-name>".
  await _deviceClient.SetMethodHandlerAsync("thermostat1*getMaxMinReport", HandleMaxMinReportCommand, Thermostat1, cancellationToken);
  await _deviceClient.SetMethodHandlerAsync("thermostat2*getMaxMinReport", HandleMaxMinReportCommand, Thermostat2, cancellationToken);

  await _deviceClient.SetDesiredPropertyUpdateCallbackAsync(SetDesiredPropertyUpdateCallback, null, cancellationToken);
  _desiredPropertyUpdateCallbacks.Add(Thermostat1, TargetTemperatureUpdateCallbackAsync);
  _desiredPropertyUpdateCallbacks.Add(Thermostat2, TargetTemperatureUpdateCallbackAsync);

  await UpdateDeviceInformationAsync(cancellationToken);
  await SendDeviceSerialNumberAsync(cancellationToken);

  bool temperatureReset = true;
  _maxTemp[Thermostat1] = 0d;
  _maxTemp[Thermostat2] = 0d;

  while (!cancellationToken.IsCancellationRequested)
  {
    if (temperatureReset)
    {
      // Generate a random value between 5.0°C and 45.0°C for the current temperature reading for each "Thermostat" component.
      _temperature[Thermostat1] = Math.Round(s_random.NextDouble() * 40.0 + 5.0, 1);
      _temperature[Thermostat2] = Math.Round(s_random.NextDouble() * 40.0 + 5.0, 1);
    }

    await SendTemperatureAsync(Thermostat1, cancellationToken);
    await SendTemperatureAsync(Thermostat2, cancellationToken);
    await SendDeviceMemoryAsync(cancellationToken);

    temperatureReset = _temperature[Thermostat1] == 0 && _temperature[Thermostat2] == 0;
    await Task.Delay(5 * 1000);
  }
}

Metoda SendTemperatureAsync ukazuje, jak zařízení odesílá telemetrii teploty ze komponenty do IoT Central. Metoda SendTemperatureTelemetryAsync používá PnpConvention třídu k vytvoření zprávy:

private async Task SendTemperatureAsync(string componentName, CancellationToken cancellationToken)
{
  await SendTemperatureTelemetryAsync(componentName, cancellationToken);

  double maxTemp = _temperatureReadingsDateTimeOffset[componentName].Values.Max<double>();
  if (maxTemp > _maxTemp[componentName])
  {
    _maxTemp[componentName] = maxTemp;
    await UpdateMaxTemperatureSinceLastRebootAsync(componentName, cancellationToken);
  }
}

private async Task SendTemperatureTelemetryAsync(string componentName, CancellationToken cancellationToken)
{
  const string telemetryName = "temperature";
  double currentTemperature = _temperature[componentName];
  using Message msg = PnpConvention.CreateMessage(telemetryName, currentTemperature, componentName);

  await _deviceClient.SendEventAsync(msg, cancellationToken);

  if (_temperatureReadingsDateTimeOffset.ContainsKey(componentName))
  {
    _temperatureReadingsDateTimeOffset[componentName].TryAdd(DateTimeOffset.UtcNow, currentTemperature);
  }
  else
  {
    _temperatureReadingsDateTimeOffset.TryAdd(
      componentName,
      new Dictionary<DateTimeOffset, double>
      {
        { DateTimeOffset.UtcNow, currentTemperature },
      });
  }
}

Metoda UpdateMaxTemperatureSinceLastRebootAsync odešle maxTempSinceLastReboot aktualizaci vlastnosti do IoT Central. Tato metoda používá PnpConvention třídu k vytvoření opravy:

private async Task UpdateMaxTemperatureSinceLastRebootAsync(string componentName, CancellationToken cancellationToken)
{
  const string propertyName = "maxTempSinceLastReboot";
  double maxTemp = _maxTemp[componentName];
  TwinCollection reportedProperties = PnpConvention.CreateComponentPropertyPatch(componentName, propertyName, maxTemp);

  await _deviceClient.UpdateReportedPropertiesAsync(reportedProperties, cancellationToken);
}

Metoda TargetTemperatureUpdateCallbackAsync zpracovává aktualizaci vlastnosti zapisovatelné cílové teploty z IoT Central. Tato metoda používá PnpConvention třídu ke čtení zprávy o aktualizaci vlastnosti a vytvoření odpovědi:

private async Task TargetTemperatureUpdateCallbackAsync(TwinCollection desiredProperties, object userContext)
{
  const string propertyName = "targetTemperature";
  string componentName = (string)userContext;

  bool targetTempUpdateReceived = PnpConvention.TryGetPropertyFromTwin(
    desiredProperties,
    propertyName,
    out double targetTemperature,
    componentName);
  if (!targetTempUpdateReceived)
  {
      return;
  }

  TwinCollection pendingReportedProperty = PnpConvention.CreateComponentWritablePropertyResponse(
      componentName,
      propertyName,
      targetTemperature,
      (int)StatusCode.InProgress,
      desiredProperties.Version);

  await _deviceClient.UpdateReportedPropertiesAsync(pendingReportedProperty);

  // Update Temperature in 2 steps
  double step = (targetTemperature - _temperature[componentName]) / 2d;
  for (int i = 1; i <= 2; i++)
  {
      _temperature[componentName] = Math.Round(_temperature[componentName] + step, 1);
      await Task.Delay(6 * 1000);
  }

  TwinCollection completedReportedProperty = PnpConvention.CreateComponentWritablePropertyResponse(
      componentName,
      propertyName,
      _temperature[componentName],
      (int)StatusCode.Completed,
      desiredProperties.Version,
      "Successfully updated target temperature");

  await _deviceClient.UpdateReportedPropertiesAsync(completedReportedProperty);
}

Metoda HandleMaxMinReportCommand zpracovává příkazy pro komponenty volané z IoT Central:

private Task<MethodResponse> HandleMaxMinReportCommand(MethodRequest request, object userContext)
{
    try
    {
        string componentName = (string)userContext;
        DateTime sinceInUtc = JsonConvert.DeserializeObject<DateTime>(request.DataAsJson);
        var sinceInDateTimeOffset = new DateTimeOffset(sinceInUtc);

        if (_temperatureReadingsDateTimeOffset.ContainsKey(componentName))
        {

            Dictionary<DateTimeOffset, double> allReadings = _temperatureReadingsDateTimeOffset[componentName];
            Dictionary<DateTimeOffset, double> filteredReadings = allReadings.Where(i => i.Key > sinceInDateTimeOffset)
                .ToDictionary(i => i.Key, i => i.Value);

            if (filteredReadings != null && filteredReadings.Any())
            {
                var report = new
                {
                    maxTemp = filteredReadings.Values.Max<double>(),
                    minTemp = filteredReadings.Values.Min<double>(),
                    avgTemp = filteredReadings.Values.Average(),
                    startTime = filteredReadings.Keys.Min(),
                    endTime = filteredReadings.Keys.Max(),
                };

                byte[] responsePayload = Encoding.UTF8.GetBytes(JsonConvert.SerializeObject(report));
                return Task.FromResult(new MethodResponse(responsePayload, (int)StatusCode.Completed));
            }

            return Task.FromResult(new MethodResponse((int)StatusCode.NotFound));
        }

        return Task.FromResult(new MethodResponse((int)StatusCode.NotFound));
    }
    catch (JsonReaderException ex)
    {
        // ...
    }
}

Získání informací o připojení

Když později v tomto kurzu spustíte ukázkovou aplikaci zařízení, budete potřebovat následující hodnoty konfigurace:

Obor ID: V aplikaci IoT Central přejděte na Oprávnění > Skupiny připojení zařízení. Poznamenejte si hodnotu oboru ID .
Primární klíč skupiny: V aplikaci IoT Central přejděte na Oprávnění > Skupiny > připojení zařízení SAS-IoT-Devices. Poznamenejte si hodnotu primárního klíče sdíleného přístupového podpisu.

Pomocí azure Cloud Shell vygenerujte klíč zařízení z primárního klíče skupiny, který jste načetli:

az extension add --name azure-iot
az iot central device compute-device-key --device-id sample-device-01 --pk <the group primary key value>

Poznamenejte si vygenerovaný klíč zařízení. Použijete ho později v tomto kurzu.

Poznámka

Spuštění kódu

Poznámka

Před spuštěním kódu nastavte TemperatureController jako spouštěcí projekt.

Spuštění ukázkové aplikace v sadě Visual Studio:

V Průzkumník řešení vyberte soubor projektu PnpDeviceSamples > TemperatureController.

Přejděte do části Ladění vlastností > aplikace Project > TemperatureController. Pak do projektu přidejte následující proměnné prostředí:

Name	Hodnota
IOTHUB_DEVICE_SECURITY_TYPE	DPS
IOTHUB_DEVICE_DPS_ENDPOINT	global.azure-devices-provisioning.net
IOTHUB_DEVICE_DPS_ID_SCOPE	Hodnota oboru ID, kterou jste si dříve poznamenali.
IOTHUB_DEVICE_DPS_DEVICE_ID	sample-device-01
IOTHUB_DEVICE_DPS_DEVICE_KEY	Vygenerovaná hodnota klíče zařízení, kterou jste si předtím poznamenali.

Teď můžete ukázku spustit a ladit v sadě Visual Studio.

Následující výstup ukazuje, jak se zařízení registruje a připojuje se k IoT Central. Ukázka začne odesílat telemetrii:

[03/31/2021 14:43:17]info: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Press Control+C to quit the sample.
[03/31/2021 14:43:17]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Set up the device client.
[03/31/2021 14:43:18]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Initializing via DPS
[03/31/2021 14:43:27]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Set handler for 'reboot' command.
[03/31/2021 14:43:27]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Connection status change registered - status=Connected, reason=Connection_Ok.
[03/31/2021 14:43:28]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Set handler for "getMaxMinReport" command.
[03/31/2021 14:43:28]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Set handler to receive 'targetTemperature' updates.
[03/31/2021 14:43:28]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Property: Update - component = 'deviceInformation', properties update is complete.
[03/31/2021 14:43:28]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Property: Update - { "serialNumber": "SR-123456" } is complete.
[03/31/2021 14:43:29]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Telemetry: Sent - component="thermostat1", { "temperature": 34.2 } in °C.
[03/31/2021 14:43:29]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Property: Update - component="thermostat1", { "maxTempSinceLastReboot": 34.2 } in °C is complete.
[03/31/2021 14:43:29]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Telemetry: Sent - component="thermostat2", { "temperature": 25.1 } in °C.
[03/31/2021 14:43:29]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Property: Update - component="thermostat2", { "maxTempSinceLastReboot": 25.1 } in °C is complete.
[03/31/2021 14:43:29]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Telemetry: Sent - {"workingSet":31412} in KB.

Jako operátor v aplikaci Azure IoT Central můžete:

Podívejte se na telemetrii odesílanou dvěma komponentami termostatu na stránce Přehled :
Zobrazte vlastnosti zařízení na stránce O aplikaci. Tato stránka zobrazuje vlastnosti ze komponenty informací o zařízení a dvou komponent termostatu:

Přizpůsobení šablony zařízení

Jako vývojář řešení můžete přizpůsobit šablonu zařízení, kterou IoT Central automaticky vytvořila při připojení zařízení kontroleru teploty.

Přidání cloudové vlastnosti pro uložení jména zákazníka přidruženého k zařízení:

V aplikaci IoT Central přejděte na šablonu zařízení Temperature Controller na stránce Šablony zařízení .
V modelu regulátoru teploty vyberte +Přidat schopnost.
Jako Zobrazovaný název zadejte Jméno zákazníka, jako typ schopnosti vyberte Vlastnost Cloud, rozbalte položku a jako Schéma zvolte Řetězec. Pak vyberte Uložit.

Přizpůsobení zobrazení příkazů sestavy Get Max-Min v aplikaci IoT Central:

Na stránce Šablony zařízení přejděte k šabloně zařízení Teplotní kontroler.
Pro getMaxMinReport (termostat1)nahraďte Get Max-Min report. za Get termostat1 status report.
V části getMaxMinReport (termostat2)nahraďte Get Max-Min report. za Get termostat2 status report (Získat zprávu o stavu termostatu2).
Vyberte Uložit.

Přizpůsobení způsobu zobrazení zapisovatelných vlastností cílové teploty v aplikaci IoT Central:

Na stránce Šablony zařízení přejděte k šabloně zařízení Teplotní kontroler.
V části targetTemperature (termostat1) nahraďteTarget Temperature (Cílová teplota ) za Target Temperature (1).
V části targetTemperature (termostat2) nahraďte Target Temperature (Cílová teplota ) za Target Temperature (2).
Vyberte Uložit.

Součásti termostatu v modelu regulátoru teploty zahrnují zapisovatelnou vlastnost Target Temperature (Cílová teplota ), šablona zařízení zahrnuje cloudovou vlastnost Customer Name (Název zákazníka ). Vytvořte zobrazení, které může operátor použít k úpravě těchto vlastností:

Vyberte Zobrazení a pak vyberte dlaždici Úpravy dat zařízení a cloudu .
Jako název formuláře zadejte Vlastnosti .
Vyberte vlastnosti Cílová teplota (1),Cílová teplota (2) a Jméno zákazníka . Pak vyberte Přidat oddíl.
Uložte provedené změny.

Publikování šablony zařízení

Než operátor uvidí a použije vámi provedená přizpůsobení, musíte šablonu zařízení publikovat.

V šabloně termostatu zařízení vyberte Publikovat. Na panelu Publikovat tuto šablonu zařízení do aplikace vyberte Publikovat.

Operátor teď může pomocí zobrazení Vlastnosti aktualizovat hodnoty vlastností a volat příkazy s názvem Get termostat1 status report (Získat zprávu o stavu termostatu1 ) a Get termostat2 status report (Získat zprávu o stavu termostatu2 ) na stránce příkazů zařízení:

Aktualizace zapisovatelných hodnot vlastností na stránce Vlastnosti :
Volejte příkazy ze stránky Příkazy . Pokud spustíte příkaz zprávy o stavu, vyberte před spuštěním parametru Since datum a čas:

Můžete se podívat, jak zařízení reaguje na příkazy a aktualizace vlastností:

[03/31/2021 14:47:00]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Command: Received - component="thermostat2", generating max, min and avg temperature report since 31/03/2021 06:00:00.
[03/31/2021 14:47:00]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Command: component="thermostat2", MaxMinReport since 31/03/2021 06:00:00: maxTemp=36.4, minTemp=36.4, avgTemp=36.4, startTime=31/03/2021 14:46:33, endTime=31/03/2021 14:46:55

...

[03/31/2021 14:46:36]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Property: Received - component="thermostat1", { "targetTemperature": 67°C }.
[03/31/2021 14:46:36]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Property: Update - component="thermostat1", {"targetTemperature": 67 } in °C is InProgress.
[03/31/2021 14:46:49]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Property: Update - component="thermostat1", {"targetTemperature": 67 } in °C is Completed
[03/31/2021 14:46:49]dbug: Microsoft.Azure.Devices.Client.Samples.TemperatureControllerSample[0]
      Telemetry: Sent - component="thermostat1", { "temperature": 67 } in °C.

Požadavky

K provedení kroků v tomto článku budete potřebovat následující:

Musíte mít aktivní předplatné Azure. Pokud ještě nemáte předplatné Azure, vytvořte si napřed bezplatný účet.
Aplikace IoT Central vytvořená ze šablony vlastní aplikace . Další informace najdete v tématech Vytvoření aplikace IoT Central a Informace o vaší aplikaci.

Vývojový počítač se sadou Java SE Development Kit 8 nebo novější. Další informace najdete v tématu Instalace sady JDK.
Apache Maven 3.
Místní kopie úložiště GitHub sady Microsoft Azure IoT SDK pro Javu , která obsahuje ukázkový kód. Ke stažení kopie úložiště použijte tento odkaz: Stažení souboru ZIP. Pak soubor rozbalte do vhodného umístění na místním počítači.

Kontrola kódu

V kopii sady Microsoft Azure IoT SDK pro Javu, kterou jste si stáhli dříve, otevřete soubor azure-iot-sdk-java/device/iot-device-samples/pnp-device-sample/temperature-controller-device-sample/src/main/java/samples/com/microsoft/azure/sdk/iot/device/TemperatureController.java v textovém editoru.

Metoda main:

Voláním initializeAndProvisionDevice metody nastavíte dtmi:com:example:TemperatureController;2 ID modelu, pomocí DPS zřídíte a zaregistrujete zařízení, vytvoříte instanci DeviceClient a připojíte se k aplikaci IoT Central. IoT Central používá ID modelu k identifikaci nebo vygenerování šablony zařízení pro toto zařízení. Další informace najdete v tématu Přiřazení zařízení k šabloně zařízení.
Vytvoří obslužné rutiny příkazů pro příkazy getMaxMinReport a reboot .
Vytvoří obslužné rutiny aktualizace vlastností zapisovatelných targetTemperature vlastností.
Odešle počáteční hodnoty vlastností v rozhraní Informace o zařízení a vlastnosti Paměť zařízení a Sériové číslo .
Spustí vlákno pro odesílání telemetrických dat o teplotě ze dvou termostatů a aktualizuje maxTempSinceLastReboot vlastnost každých pět sekund.

public static void main(String[] args) throws IOException, URISyntaxException, ProvisioningDeviceClientException, InterruptedException {

  // ...

  switch (deviceSecurityType.toLowerCase())
  {
    case "dps":
    {
      if (validateArgsForDpsFlow())
      {
        initializeAndProvisionDevice();
        break;
      }
      throw new IllegalArgumentException("Required environment variables are not set for DPS flow, please recheck your environment.");
    }
    case "connectionstring":
    {
      // ...
    }
    default:
    {
      // ...
    }
  }

  deviceClient.subscribeToDeviceMethod(new MethodCallback(), null, new MethodIotHubEventCallback(), null);

  deviceClient.startDeviceTwin(new TwinIotHubEventCallback(), null, new GenericPropertyUpdateCallback(), null);
  Map<Property, Pair<TwinPropertyCallBack, Object>> desiredPropertyUpdateCallback = Stream.of(
      new AbstractMap.SimpleEntry<Property, Pair<TwinPropertyCallBack, Object>>(
          new Property(THERMOSTAT_1, null),
          new Pair<>(new TargetTemperatureUpdateCallback(), THERMOSTAT_1)),
      new AbstractMap.SimpleEntry<Property, Pair<TwinPropertyCallBack, Object>>(
          new Property(THERMOSTAT_2, null),
          new Pair<>(new TargetTemperatureUpdateCallback(), THERMOSTAT_2))
  ).collect(Collectors.toMap(AbstractMap.SimpleEntry::getKey, AbstractMap.SimpleEntry::getValue));

  deviceClient.subscribeToTwinDesiredProperties(desiredPropertyUpdateCallback);

  updateDeviceInformation();
  sendDeviceMemory();
  sendDeviceSerialNumber();

  final AtomicBoolean temperatureReset = new AtomicBoolean(true);
  maxTemperature.put(THERMOSTAT_1, 0.0d);
  maxTemperature.put(THERMOSTAT_2, 0.0d);

  new Thread(new Runnable() {
    @SneakyThrows({InterruptedException.class, IOException.class})
    @Override
    public void run() {
      while (true) {
        if (temperatureReset.get()) {
          // Generate a random value between 5.0°C and 45.0°C for the current temperature reading for each "Thermostat" component.
          temperature.put(THERMOSTAT_1, BigDecimal.valueOf(random.nextDouble() * 40 + 5).setScale(1, RoundingMode.HALF_UP).doubleValue());
          temperature.put(THERMOSTAT_2, BigDecimal.valueOf(random.nextDouble() * 40 + 5).setScale(1, RoundingMode.HALF_UP).doubleValue());
        }

        sendTemperatureReading(THERMOSTAT_1);
        sendTemperatureReading(THERMOSTAT_2);

        temperatureReset.set(temperature.get(THERMOSTAT_1) == 0 && temperature.get(THERMOSTAT_2) == 0);
        Thread.sleep(5 * 1000);
      }
    }
  }).start();
}

Metoda initializeAndProvisionDevice ukazuje, jak zařízení používá DPS k registraci a připojení ke službě IoT Central. Datová část obsahuje ID modelu, které IoT Central používá k přiřazení zařízení k šabloně zařízení:

private static void initializeAndProvisionDevice() throws ProvisioningDeviceClientException, IOException, URISyntaxException, InterruptedException {
  SecurityProviderSymmetricKey securityClientSymmetricKey = new SecurityProviderSymmetricKey(deviceSymmetricKey.getBytes(), registrationId);
  ProvisioningDeviceClient provisioningDeviceClient;
  ProvisioningStatus provisioningStatus = new ProvisioningStatus();

  provisioningDeviceClient = ProvisioningDeviceClient.create(globalEndpoint, scopeId, provisioningProtocol, securityClientSymmetricKey);

  AdditionalData additionalData = new AdditionalData();
  additionalData.setProvisioningPayload(com.microsoft.azure.sdk.iot.provisioning.device.plugandplay.PnpHelper.createDpsPayload(MODEL_ID));

  provisioningDeviceClient.registerDevice(new ProvisioningDeviceClientRegistrationCallbackImpl(), provisioningStatus, additionalData);

  while (provisioningStatus.provisioningDeviceClientRegistrationInfoClient.getProvisioningDeviceClientStatus() != ProvisioningDeviceClientStatus.PROVISIONING_DEVICE_STATUS_ASSIGNED)
  {
    if (provisioningStatus.provisioningDeviceClientRegistrationInfoClient.getProvisioningDeviceClientStatus() == ProvisioningDeviceClientStatus.PROVISIONING_DEVICE_STATUS_ERROR ||
        provisioningStatus.provisioningDeviceClientRegistrationInfoClient.getProvisioningDeviceClientStatus() == ProvisioningDeviceClientStatus.PROVISIONING_DEVICE_STATUS_DISABLED ||
        provisioningStatus.provisioningDeviceClientRegistrationInfoClient.getProvisioningDeviceClientStatus() == ProvisioningDeviceClientStatus.PROVISIONING_DEVICE_STATUS_FAILED)
    {
      provisioningStatus.exception.printStackTrace();
      System.out.println("Registration error, bailing out");
      break;
    }
    System.out.println("Waiting for Provisioning Service to register");
    Thread.sleep(MAX_TIME_TO_WAIT_FOR_REGISTRATION);
  }

  ClientOptions options = new ClientOptions();
  options.setModelId(MODEL_ID);

  if (provisioningStatus.provisioningDeviceClientRegistrationInfoClient.getProvisioningDeviceClientStatus() == ProvisioningDeviceClientStatus.PROVISIONING_DEVICE_STATUS_ASSIGNED) {
    System.out.println("IotHUb Uri : " + provisioningStatus.provisioningDeviceClientRegistrationInfoClient.getIothubUri());
    System.out.println("Device ID : " + provisioningStatus.provisioningDeviceClientRegistrationInfoClient.getDeviceId());

    String iotHubUri = provisioningStatus.provisioningDeviceClientRegistrationInfoClient.getIothubUri();
    String deviceId = provisioningStatus.provisioningDeviceClientRegistrationInfoClient.getDeviceId();

    deviceClient = DeviceClient.createFromSecurityProvider(iotHubUri, deviceId, securityClientSymmetricKey, IotHubClientProtocol.MQTT, options);
    deviceClient.open();
  }
}

Metoda sendTemperatureTelemetry ukazuje, jak zařízení odesílá telemetrii teploty ze komponenty do IoT Central. Tato metoda používá PnpConvention k vytvoření zprávy třídu :

  private static void sendTemperatureTelemetry(String componentName) {
    String telemetryName = "temperature";
    double currentTemperature = temperature.get(componentName);

    Message message = PnpConvention.createIotHubMessageUtf8(telemetryName, currentTemperature, componentName);
    deviceClient.sendEventAsync(message, new MessageIotHubEventCallback(), message);

    // Add the current temperature entry to the list of temperature readings.
    Map<Date, Double> currentReadings;
    if (temperatureReadings.containsKey(componentName)) {
      currentReadings = temperatureReadings.get(componentName);
    } else {
      currentReadings = new HashMap<>();
    }
    currentReadings.put(new Date(), currentTemperature);
    temperatureReadings.put(componentName, currentReadings);
  }

Metoda updateMaxTemperatureSinceLastReboot odešle maxTempSinceLastReboot aktualizaci vlastnosti ze komponenty do IoT Central. Tato metoda používá PnpConvention k vytvoření opravy třídu :

private static void updateMaxTemperatureSinceLastReboot(String componentName) throws IOException {
  String propertyName = "maxTempSinceLastReboot";
  double maxTemp = maxTemperature.get(componentName);

  Set<Property> reportedProperty = PnpConvention.createComponentPropertyPatch(propertyName, maxTemp, componentName);
  deviceClient.sendReportedProperties(reportedProperty);
}

Třída TargetTemperatureUpdateCallback obsahuje metodu TwinPropertyCallBack pro zpracování aktualizací zapisovatelných vlastností komponenty z IoT Central. Tato metoda používá PnpConvention k vytvoření odpovědi třídu :

private static class TargetTemperatureUpdateCallback implements TwinPropertyCallBack {

  final String propertyName = "targetTemperature";

  @SneakyThrows({IOException.class, InterruptedException.class})
  @Override
  public void TwinPropertyCallBack(Property property, Object context) {
    String componentName = (String) context;

    if (property.getKey().equalsIgnoreCase(componentName)) {
      double targetTemperature = (double) ((TwinCollection) property.getValue()).get(propertyName);

      Set<Property> pendingPropertyPatch = PnpConvention.createComponentWritablePropertyResponse(
          propertyName,
          targetTemperature,
          componentName,
          StatusCode.IN_PROGRESS.value,
          property.getVersion().longValue(),
          null);
      deviceClient.sendReportedProperties(pendingPropertyPatch);

      // Update temperature in 2 steps
      double step = (targetTemperature - temperature.get(componentName)) / 2;
      for (int i = 1; i <=2; i++) {
        temperature.put(componentName, BigDecimal.valueOf(temperature.get(componentName) + step).setScale(1, RoundingMode.HALF_UP).doubleValue());
        Thread.sleep(5 * 1000);
      }

      Set<Property> completedPropertyPatch = PnpConvention.createComponentWritablePropertyResponse(
          propertyName,
          temperature.get(componentName),
          componentName,
          StatusCode.COMPLETED.value,
          property.getVersion().longValue(),
          "Successfully updated target temperature.");
      deviceClient.sendReportedProperties(completedPropertyPatch);
    } else {
        // ...
    }
  }
}

Třída MethodCallback obsahuje metodu call pro zpracování příkazů komponent volané z IoT Central:

private static class MethodCallback implements DeviceMethodCallback {
  final String reboot = "reboot";
  final String getMaxMinReport1 = "thermostat1*getMaxMinReport";
  final String getMaxMinReport2 = "thermostat2*getMaxMinReport";

  @SneakyThrows(InterruptedException.class)
  @Override
  public DeviceMethodData call(String methodName, Object methodData, Object context) {
    String jsonRequest = new String((byte[]) methodData, StandardCharsets.UTF_8);

    switch (methodName) {
      case reboot:
        int delay = getCommandRequestValue(jsonRequest, Integer.class);
        Thread.sleep(delay * 1000L);

        temperature.put(THERMOSTAT_1, 0.0d);
        temperature.put(THERMOSTAT_2, 0.0d);

        maxTemperature.put(THERMOSTAT_1, 0.0d);
        maxTemperature.put(THERMOSTAT_2, 0.0d);

        temperatureReadings.clear();
        return new DeviceMethodData(StatusCode.COMPLETED.value, null);

        case getMaxMinReport1:
        case getMaxMinReport2:
          String[] words = methodName.split("\\*");
          String componentName = words[0];

          if (temperatureReadings.containsKey(componentName)) {
            Date since = getCommandRequestValue(jsonRequest, Date.class);

            Map<Date, Double> allReadings = temperatureReadings.get(componentName);
            Map<Date, Double> filteredReadings = allReadings.entrySet().stream()
                .filter(map -> map.getKey().after(since))
                .collect(Collectors.toMap(Entry::getKey, Entry::getValue));

            if (!filteredReadings.isEmpty()) {
              SimpleDateFormat sdf = new SimpleDateFormat("yyyy-MM-dd'T'HH:mm:ss'Z'");
              double maxTemp = Collections.max(filteredReadings.values());
              double minTemp = Collections.min(filteredReadings.values());
              double avgTemp = filteredReadings.values().stream().mapToDouble(Double::doubleValue).average().orElse(Double.NaN);
              String startTime =  sdf.format(Collections.min(filteredReadings.keySet()));
              String endTime =  sdf.format(Collections.max(filteredReadings.keySet()));

              String responsePayload = String.format(
                  "{\"maxTemp\": %.1f, \"minTemp\": %.1f, \"avgTemp\": %.1f, \"startTime\": \"%s\", \"endTime\": \"%s\"}",
                  maxTemp,
                  minTemp,
                  avgTemp,
                  startTime,
                  endTime);

              return new DeviceMethodData(StatusCode.COMPLETED.value, responsePayload);
            }

            return new DeviceMethodData(StatusCode.NOT_FOUND.value, null);
          }

          return new DeviceMethodData(StatusCode.NOT_FOUND.value, null);

        default:
            return new DeviceMethodData(StatusCode.NOT_FOUND.value, null);
    }
  }
}

Získání informací o připojení

Když později v tomto kurzu spustíte ukázkovou aplikaci zařízení, budete potřebovat následující hodnoty konfigurace:

Rozsah ID: V aplikaci IoT Central přejděte na Oprávnění > Skupiny připojení zařízení. Poznamenejte si hodnotu rozsahu ID .
Primární klíč skupiny: V aplikaci IoT Central přejděte na Oprávnění > Skupiny > připojení zařízení SAS-IoT-Devices. Poznamenejte si hodnotu primárního klíče sdíleného přístupového podpisu.

Pomocí azure Cloud Shell vygenerujte klíč zařízení z primárního klíče skupiny, který jste získali:

az extension add --name azure-iot
az iot central device compute-device-key --device-id sample-device-01 --pk <the group primary key value>

Vygenerovaný klíč zařízení si poznamenejte. Použijete ho později v tomto kurzu.

Poznámka

Ve Windows přejděte do kořenové složky úložiště sady Azure IoT SDK pro Javu, které jste si stáhli.

Spuštěním následujícího příkazu sestavte ukázkovou aplikaci:

mvn install -T 2C -DskipTests

Spuštění kódu

Pokud chcete spustit ukázkovou aplikaci, otevřete prostředí příkazového řádku a přejděte do složky azure-iot-sdk-java/device/iot-device-samples/pnp-device-sample/temperature-controller-device-sample , která obsahuje složku src s ukázkovým souborem TemperatureController.java .

set IOTHUB_DEVICE_SECURITY_TYPE=DPS
set IOTHUB_DEVICE_DPS_ID_SCOPE=<The ID scope you made a note of previously>
set IOTHUB_DEVICE_DPS_DEVICE_ID=sample-device-01
set IOTHUB_DEVICE_DPS_DEVICE_KEY=<The generated device key you made a note of previously>
set IOTHUB_DEVICE_DPS_ENDPOINT=global.azure-devices-provisioning.net

Spusťte ukázku:

mvn exec:java -Dexec.mainClass="samples.com.microsoft.azure.sdk.iot.device.TemperatureController"

Následující výstup ukazuje registraci zařízení a připojení k IoT Central. Ukázka začne odesílat telemetrii:

2021-03-30 15:33:25.138 DEBUG TemperatureController:123 - Initialize the device client.
Waiting for Provisioning Service to register
Waiting for Provisioning Service to register
IotHUb Uri : iotc-60a.....azure-devices.net
Device ID : sample-device-01
2021-03-30 15:33:38.294 DEBUG TemperatureController:247 - Opening the device client.
2021-03-30 15:33:38.307 INFO  ExponentialBackoffWithJitter:98 - NOTE: A new instance of ExponentialBackoffWithJitter has been created with the following properties. Retry Count: 2147483647, Min Backoff Interval: 100, Max Backoff Interval: 10000, Max Time Between Retries: 100, Fast Retry Enabled: true
2021-03-30 15:33:38.321 INFO  ExponentialBackoffWithJitter:98 - NOTE: A new instance of ExponentialBackoffWithJitter has been created with the following properties. Retry Count: 2147483647, Min Backoff Interval: 100, Max Backoff Interval: 10000, Max Time Between Retries: 100, Fast Retry Enabled: true
2021-03-30 15:33:38.427 DEBUG MqttIotHubConnection:274 - Opening MQTT connection...
2021-03-30 15:33:38.427 DEBUG Mqtt:123 - Sending MQTT CONNECT packet...
2021-03-30 15:33:44.628 DEBUG Mqtt:126 - Sent MQTT CONNECT packet was acknowledged
2021-03-30 15:33:44.630 DEBUG Mqtt:256 - Sending MQTT SUBSCRIBE packet for topic devices/sample-device-01/messages/devicebound/#
2021-03-30 15:33:44.731 DEBUG Mqtt:261 - Sent MQTT SUBSCRIBE packet for topic devices/sample-device-01/messages/devicebound/# was acknowledged
2021-03-30 15:33:44.733 DEBUG MqttIotHubConnection:279 - MQTT connection opened successfully
2021-03-30 15:33:44.733 DEBUG IotHubTransport:302 - The connection to the IoT Hub has been established
2021-03-30 15:33:44.734 INFO  IotHubTransport:1429 - Updating transport status to new status CONNECTED with reason CONNECTION_OK
2021-03-30 15:33:44.735 DEBUG IotHubTransport:1439 - Invoking connection status callbacks with new status details
2021-03-30 15:33:44.739 DEBUG IotHubTransport:394 - Client connection opened successfully
2021-03-30 15:33:44.740 INFO  DeviceClient:438 - Device client opened successfully
2021-03-30 15:33:44.740 DEBUG TemperatureController:152 - Set handler for "reboot" command.
2021-03-30 15:33:44.742 DEBUG TemperatureController:153 - Set handler for "getMaxMinReport" command.
2021-03-30 15:33:44.774 INFO  IotHubTransport:489 - Message was queued to be sent later ( Message details: Correlation Id [029d30d4-acbd-462d-b155-82d53ce7786c] Message Id [1b2adf93-ba81-41e4-b8c7-7c90c8b0d6a1] Device Operation Type [DEVICE_OPERATION_METHOD_SUBSCRIBE_REQUEST] )
2021-03-30 15:33:44.774 DEBUG TemperatureController:156 - Set handler to receive "targetTemperature" updates.
2021-03-30 15:33:44.775 INFO  IotHubTransport:1344 - Sending message ( Message details: Correlation Id [029d30d4-acbd-462d-b155-82d53ce7786c] Message Id [1b2adf93-ba81-41e4-b8c7-7c90c8b0d6a1] Device Operation Type [DEVICE_OPERATION_METHOD_SUBSCRIBE_REQUEST] )
2021-03-30 15:33:44.779 DEBUG Mqtt:256 - Sending MQTT SUBSCRIBE packet for topic $iothub/methods/POST/#
2021-03-30 15:33:44.793 INFO  IotHubTransport:489 - Message was queued to be sent later ( Message details: Correlation Id [f2f9ed95-9778-44f2-b9ec-f60c84061251] Message Id [0d5abdb2-6460-414c-a10e-786ee24cacff] Device Operation Type [DEVICE_OPERATION_TWIN_SUBSCRIBE_DESIRED_PROPERTIES_REQUEST] )
2021-03-30 15:33:44.794 INFO  IotHubTransport:489 - Message was queued to be sent later ( Message details: Correlation Id [417d659a-7324-43fa-84eb-8a3f3d07963c] Message Id [55532cad-8a5a-489f-9aa8-8f0e5bc21541] Request Id [0] Device Operation Type [DEVICE_OPERATION_TWIN_GET_REQUEST] )
2021-03-30 15:33:44.819 INFO  IotHubTransport:489 - Message was queued to be sent later ( Message details: Correlation Id [d46a0d8a-8a18-4014-abeb-768bd9b17ad2] Message Id [780abc81-ce42-4e5f-aa80-e4785883604e] Device Operation Type [DEVICE_OPERATION_TWIN_SUBSCRIBE_DESIRED_PROPERTIES_REQUEST] )
2021-03-30 15:33:44.881 DEBUG Mqtt:261 - Sent MQTT SUBSCRIBE packet for topic $iothub/methods/POST/# was acknowledged
2021-03-30 15:33:44.882 INFO  IotHubTransport:1344 - Sending message ( Message details: Correlation Id [f2f9ed95-9778-44f2-b9ec-f60c84061251] Message Id [0d5abdb2-6460-414c-a10e-786ee24cacff] Device Operation Type [DEVICE_OPERATION_TWIN_SUBSCRIBE_DESIRED_PROPERTIES_REQUEST] )
2021-03-30 15:33:44.882 DEBUG Mqtt:256 - Sending MQTT SUBSCRIBE packet for topic $iothub/twin/res/#
2021-03-30 15:33:44.893 INFO  IotHubTransport:489 - Message was queued to be sent later ( Message details: Correlation Id [a77b1c02-f043-4477-b610-e31a774772c0] Message Id [2e2f6bee-c480-42cf-ac31-194118930846] Request Id [1] Device Operation Type [DEVICE_OPERATION_TWIN_UPDATE_REPORTED_PROPERTIES_REQUEST] )
2021-03-30 15:33:44.904 DEBUG TemperatureController:423 - Property: Update - component = "deviceInformation" is COMPLETED.
2021-03-30 15:33:44.915 INFO  IotHubTransport:489 - Message was queued to be sent later ( Message details: Correlation Id [bbb7e3cf-3550-4fdf-90f9-0787740f028a] Message Id [e06ac385-ae0d-46dd-857a-d9725707527a] )
2021-03-30 15:33:44.915 DEBUG TemperatureController:434 - Telemetry: Sent - {"workingSet": 1024.0KiB }
2021-03-30 15:33:44.915 INFO  IotHubTransport:489 - Message was queued to be sent later ( Message details: Correlation Id [6dbef765-cc9a-4e72-980a-2fe5b0cd77e1] Message Id [49bbad33-09bf-417a-9d6e-299ba7b7c562] Request Id [2] Device Operation Type [DEVICE_OPERATION_TWIN_UPDATE_REPORTED_PROPERTIES_REQUEST] )
2021-03-30 15:33:44.916 DEBUG TemperatureController:442 - Property: Update - {"serialNumber": SR-123456} is COMPLETED
2021-03-30 15:33:44.927 INFO  IotHubTransport:489 - Message was queued to be sent later ( Message details: Correlation Id [86787c32-87a5-4c49-9083-c7f2b17446a7] Message Id [0a45fa0c-a467-499d-b214-9bb5995772ba] )
2021-03-30 15:33:44.927 DEBUG TemperatureController:461 - Telemetry: Sent - {"temperature": 5.8°C} with message Id 0a45fa0c-a467-499d-b214-9bb5995772ba.

Jako operátor v aplikaci Azure IoT Central můžete:

Podívejte se na telemetrii odesílanou dvěma komponentami termostatu na stránce Přehled :
Zobrazte vlastnosti zařízení na stránce O aplikaci. Tato stránka zobrazuje vlastnosti ze komponenty informací o zařízení a dvou komponent termostatu:

Přizpůsobení šablony zařízení

Jako vývojář řešení můžete přizpůsobit šablonu zařízení, kterou IoT Central automaticky vytvořila při připojení zařízení kontroleru teploty.

Přidání cloudové vlastnosti pro uložení jména zákazníka přidruženého k zařízení:

V aplikaci IoT Central přejděte na šablonu zařízení Temperature Controller na stránce Šablony zařízení .
V modelu regulátoru teploty vyberte +Přidat schopnost.
Jako Zobrazovaný název zadejte Jméno zákazníka, jako typ schopnosti vyberte Vlastnost Cloud, rozbalte položku a jako Schéma zvolte Řetězec. Pak vyberte Uložit.

Přizpůsobení zobrazení příkazů sestavy Get Max-Min v aplikaci IoT Central:

Na stránce Šablony zařízení přejděte k šabloně zařízení Teplotní kontroler.
Pro getMaxMinReport (termostat1)nahraďte Get Max-Min report. za Get termostat1 status report.
V části getMaxMinReport (termostat2)nahraďte Get Max-Min report. za Get termostat2 status report (Získat zprávu o stavu termostatu2).
Vyberte Uložit.

Přizpůsobení způsobu zobrazení zapisovatelných vlastností cílové teploty v aplikaci IoT Central:

Na stránce Šablony zařízení přejděte k šabloně zařízení Teplotní kontroler.
V části targetTemperature (termostat1) nahraďteTarget Temperature (Cílová teplota ) za Target Temperature (1).
V části targetTemperature (termostat2) nahraďte Target Temperature (Cílová teplota ) za Target Temperature (2).
Vyberte Uložit.

Vyberte Zobrazení a pak vyberte dlaždici Úpravy dat zařízení a cloudu .
Jako název formuláře zadejte Vlastnosti .
Vyberte vlastnosti Cílová teplota (1),Cílová teplota (2) a Jméno zákazníka . Pak vyberte Přidat oddíl.
Uložte provedené změny.

Publikování šablony zařízení

Než operátor uvidí a použije vámi provedená přizpůsobení, musíte šablonu zařízení publikovat.

V šabloně termostatu zařízení vyberte Publikovat. Na panelu Publikovat tuto šablonu zařízení do aplikace vyberte Publikovat.

Aktualizace zapisovatelných hodnot vlastností na stránce Vlastnosti :
Volejte příkazy ze stránky Příkazy . Pokud spustíte příkaz zprávy o stavu, vyberte před spuštěním parametru Since datum a čas:

Můžete se podívat, jak zařízení reaguje na příkazy a aktualizace vlastností:

2021-03-30 15:43:57.133 DEBUG TemperatureController:309 - Command: Received - component="thermostat1", generating min, max, avg temperature report since Tue Mar 30 06:00:00 BST 2021
2021-03-30 15:43:57.153 DEBUG TemperatureController:332 - Command: MaxMinReport since Tue Mar 30 06:00:00 BST 2021: "maxTemp": 35.6°C, "minTemp": 35.6°C, "avgTemp": 35.6°C, "startTime": 2021-03-30T15:43:41Z, "endTime": 2021-03-30T15:43:56Z
2021-03-30 15:43:57.394 DEBUG TemperatureController:502 - Command - Response from IoT Hub: command name=null, status=OK_EMPTY


...

2021-03-30 15:48:47.808 DEBUG TemperatureController:372 - Property: Received - component="thermostat2", {"targetTemperature": 67.0°C}.
2021-03-30 15:48:47.837 DEBUG TemperatureController:382 - Property: Update - component="thermostat2", {"targetTemperature": 67.0°C} is IN_PROGRESS

Požadavky

K provedení kroků v tomto článku budete potřebovat následující:

Musíte mít aktivní předplatné Azure. Pokud ještě nemáte předplatné Azure, vytvořte si napřed bezplatný účet.
Aplikace IoT Central vytvořená ze šablony vlastní aplikace . Další informace najdete v tématech Vytvoření aplikace IoT Central a Informace o vaší aplikaci.

Vývojový počítač s nainstalovanou Node.js verze 6 nebo novější. Verzi můžete zkontrolovat spuštěním node --version příkazu na příkazovém řádku. Pokyny v tomto kurzu předpokládají, že spouštíte příkaz node na příkazovém řádku Windows. Můžete ale použít Node.js v mnoha jiných operačních systémech.
Místní kopie sady Microsoft Azure IoT SDK pro Node.js úložiště GitHub, která obsahuje ukázkový kód. Ke stažení kopie úložiště použijte tento odkaz: Stažení souboru ZIP. Pak soubor rozbalte do vhodného umístění na místním počítači.

Kontrola kódu

V kopii sady Microsoft Azure IoT SDK pro Node.js, kterou jste si stáhli dříve, otevřete v textovém editoru soubor azure-iot-sdk-node/device/samples/javascript/pnp_temperature_controller.js .

Metoda main:

Vytvoří client objekt a nastaví dtmi:com:example:TemperatureController;2 ID modelu před otevřením připojení. IoT Central používá ID modelu k identifikaci nebo vygenerování šablony zařízení pro toto zařízení. Další informace najdete v tématu Přiřazení zařízení k šabloně zařízení.
Vytvoří obslužné rutiny příkazů pro tři příkazy.
Spustí smyčku pro každou komponentu termostatu, která každých 5 sekund odesílá telemetrická data o teplotě.
Spustí smyčku pro výchozí komponentu, která každých 6 sekund odesílá telemetrii velikosti pracovní sady.
maxTempSinceLastReboot Odešle vlastnost pro každou součást termostatu.
Odešle vlastnosti informací o zařízení.
Vytvoří obslužné rutiny zapisovatelných vlastností pro tři komponenty.

async function main() {
  // ...

  // fromConnectionString must specify a transport, coming from any transport package.
  const client = Client.fromConnectionString(deviceConnectionString, Protocol);
  console.log('Connecting using connection string: ' + deviceConnectionString);
  let resultTwin;

  try {
    // Add the modelId here
    await client.setOptions(modelIdObject);
    await client.open();
    console.log('Enabling the commands on the client');
    client.onDeviceMethod(commandNameGetMaxMinReport1, commandHandler);
    client.onDeviceMethod(commandNameGetMaxMinReport2, commandHandler);
    client.onDeviceMethod(commandNameReboot, commandHandler);

    // Send Telemetry after some interval
    let index1 = 0;
    let index2 = 0;
    let index3 = 0;
    intervalToken1 = setInterval(() => {
      const data = JSON.stringify(thermostat1.updateSensor().getCurrentTemperatureObject());
      sendTelemetry(client, data, index1, thermostat1ComponentName).catch((err) => console.log('error ', err.toString()));
      index1 += 1;
    }, 5000);

    intervalToken2 = setInterval(() => {
      const data = JSON.stringify(thermostat2.updateSensor().getCurrentTemperatureObject());
      sendTelemetry(client, data, index2, thermostat2ComponentName).catch((err) => console.log('error ', err.toString()));
      index2 += 1;
    }, 5500);


    intervalToken3 = setInterval(() => {
      const data = JSON.stringify({ workingset: 1 + (Math.random() * 90) });
      sendTelemetry(client, data, index3, null).catch((err) => console.log('error ', err.toString()));
      index3 += 1;
    }, 6000);

    // attach a standard input exit listener
    exitListener(client);

    try {
      resultTwin = await client.getTwin();
      // Only report readable properties
      const patchRoot = helperCreateReportedPropertiesPatch({ serialNumber: serialNumber }, null);
      const patchThermostat1Info = helperCreateReportedPropertiesPatch({
        maxTempSinceLastReboot: thermostat1.getMaxTemperatureValue(),
      }, thermostat1ComponentName);

      const patchThermostat2Info = helperCreateReportedPropertiesPatch({
        maxTempSinceLastReboot: thermostat2.getMaxTemperatureValue(),
      }, thermostat2ComponentName);

      const patchDeviceInfo = helperCreateReportedPropertiesPatch({
        manufacturer: 'Contoso Device Corporation',
        model: 'Contoso 47-turbo',
        swVersion: '10.89',
        osName: 'Contoso_OS',
        processorArchitecture: 'Contoso_x86',
        processorManufacturer: 'Contoso Industries',
        totalStorage: 65000,
        totalMemory: 640,
      }, deviceInfoComponentName);

      // the below things can only happen once the twin is there
      updateComponentReportedProperties(resultTwin, patchRoot, null);
      updateComponentReportedProperties(resultTwin, patchThermostat1Info, thermostat1ComponentName);
      updateComponentReportedProperties(resultTwin, patchThermostat2Info, thermostat2ComponentName);
      updateComponentReportedProperties(resultTwin, patchDeviceInfo, deviceInfoComponentName);
      desiredPropertyPatchListener(resultTwin, [thermostat1ComponentName, thermostat2ComponentName, deviceInfoComponentName]);
    } catch (err) {
      console.error('could not retrieve twin or report twin properties\n' + err.toString());
    }
  } catch (err) {
    console.error('could not connect Plug and Play client or could not attach interval function for telemetry\n' + err.toString());
  }
}

Funkce provisionDevice ukazuje, jak zařízení používá DPS k registraci a připojení ke službě IoT Central. Datová část obsahuje ID modelu, které IoT Central používá k přiřazení zařízení k šabloně zařízení:

async function provisionDevice(payload) {
  var provSecurityClient = new SymmetricKeySecurityClient(registrationId, symmetricKey);
  var provisioningClient = ProvisioningDeviceClient.create(provisioningHost, idScope, new ProvProtocol(), provSecurityClient);

  if (!!(payload)) {
    provisioningClient.setProvisioningPayload(payload);
  }

  try {
    let result = await provisioningClient.register();
    deviceConnectionString = 'HostName=' + result.assignedHub + ';DeviceId=' + result.deviceId + ';SharedAccessKey=' + symmetricKey;
    console.log('registration succeeded');
    console.log('assigned hub=' + result.assignedHub);
    console.log('deviceId=' + result.deviceId);
    console.log('payload=' + JSON.stringify(result.payload));
  } catch (err) {
    console.error("error registering device: " + err.toString());
  }
}

Funkce sendTelemetry ukazuje, jak zařízení odesílá telemetrii teploty do IoT Central. Pro telemetrii z komponent přidá vlastnost s názvem $.sub s názvem komponenty:

async function sendTelemetry(deviceClient, data, index, componentName) {
  if (!!(componentName)) {
    console.log('Sending telemetry message %d from component: %s ', index, componentName);
  } else {
    console.log('Sending telemetry message %d from root interface', index);
  }
  const msg = new Message(data);
  if (!!(componentName)) {
    msg.properties.add(messageSubjectProperty, componentName);
  }
  msg.contentType = 'application/json';
  msg.contentEncoding = 'utf-8';
  await deviceClient.sendEvent(msg);
}

Metoda main používá pomocnou metodu volanou helperCreateReportedPropertiesPatch k vytvoření zpráv aktualizace vlastností. Tato metoda přebírá volitelný parametr pro určení komponenty odesílající vlastnost .:

const helperCreateReportedPropertiesPatch = (propertiesToReport, componentName) => {
  let patch;
  if (!!(componentName)) {
    patch = { };
    propertiesToReport.__t = 'c';
    patch[componentName] = propertiesToReport;
  } else {
    patch = { };
    patch = propertiesToReport;
  }
  if (!!(componentName)) {
    console.log('The following properties will be updated for component: ' + componentName);
  } else {
    console.log('The following properties will be updated for root interface.');
  }
  console.log(patch);
  return patch;
};

Metoda main používá následující metodu ke zpracování aktualizací zapisovatelných vlastností z IoT Central. Všimněte si, jak metoda sestaví odpověď s verzí a stavovým kódem:

const desiredPropertyPatchListener = (deviceTwin, componentNames) => {
  deviceTwin.on('properties.desired', (delta) => {
    console.log('Received an update for device with value: ' + JSON.stringify(delta));
    Object.entries(delta).forEach(([key, values]) => {
      const version = delta.$version;
      if (!!(componentNames) && componentNames.includes(key)) { // then it is a component we are expecting
        const componentName = key;
        const patchForComponents = { [componentName]: {} };
        Object.entries(values).forEach(([propertyName, propertyValue]) => {
          if (propertyName !== '__t' && propertyName !== '$version') {
            console.log('Will update property: ' + propertyName + ' to value: ' + propertyValue + ' of component: ' + componentName);
            const propertyContent = { value: propertyValue };
            propertyContent.ac = 200;
            propertyContent.ad = 'Successfully executed patch';
            propertyContent.av = version;
            patchForComponents[componentName][propertyName] = propertyContent;
          }
        });
        updateComponentReportedProperties(deviceTwin, patchForComponents, componentName);
      }
      else if  (key !== '$version') { // individual property for root
        const patchForRoot = { };
        console.log('Will update property: ' + key + ' to value: ' + values + ' for root');
        const propertyContent = { value: values };
        propertyContent.ac = 200;
        propertyContent.ad = 'Successfully executed patch';
        propertyContent.av = version;
        patchForRoot[key] = propertyContent;
        updateComponentReportedProperties(deviceTwin, patchForRoot, null);
      }
    });
  });
};

Metoda main používá k zpracování příkazů z IoT Central následující metody:

const commandHandler = async (request, response) => {
  helperLogCommandRequest(request);
  switch (request.methodName) {
  case commandNameGetMaxMinReport1: {
    await sendCommandResponse(request, response, 200, thermostat1.getMaxMinReportObject());
    break;
  }
  case commandNameGetMaxMinReport2: {
    await sendCommandResponse(request, response, 200, thermostat2.getMaxMinReportObject());
    break;
  }
  case commandNameReboot: {
    await sendCommandResponse(request, response, 200, 'reboot response');
    break;
  }
  default:
    await sendCommandResponse(request, response, 404, 'unknown method');
    break;
  }
};

const sendCommandResponse = async (request, response, status, payload) => {
  try {
    await response.send(status, payload);
    console.log('Response to method: ' + request.methodName + ' sent successfully.' );
  } catch (err) {
    console.error('An error ocurred when sending a method response:\n' + err.toString());
  }
};

Získání informací o připojení

Když později v tomto kurzu spustíte ukázkovou aplikaci zařízení, budete potřebovat následující hodnoty konfigurace:

Rozsah ID: V aplikaci IoT Central přejděte na Oprávnění > Skupiny připojení zařízení. Poznamenejte si hodnotu rozsahu ID .
Primární klíč skupiny: V aplikaci IoT Central přejděte na Oprávnění > Skupiny > připojení zařízení SAS-IoT-Devices. Poznamenejte si hodnotu primárního klíče sdíleného přístupového podpisu.

Pomocí azure Cloud Shell vygenerujte klíč zařízení z primárního klíče skupiny, který jste získali:

az extension add --name azure-iot
az iot central device compute-device-key --device-id sample-device-01 --pk <the group primary key value>

Vygenerovaný klíč zařízení si poznamenejte. Použijete ho později v tomto kurzu.

Poznámka

Spuštění kódu

Pokud chcete spustit ukázkovou aplikaci, otevřete prostředí příkazového řádku a přejděte do složky azure-iot-sdk-node/device/samples/javascript , která obsahuje pnp_temperature_controller.js ukázkový soubor.

set IOTHUB_DEVICE_SECURITY_TYPE=DPS
set IOTHUB_DEVICE_DPS_ID_SCOPE=<The ID scope you made a note of previously>
set IOTHUB_DEVICE_DPS_DEVICE_ID=sample-device-01
set IOTHUB_DEVICE_DPS_DEVICE_KEY=<The generated device key you made a note of previously>
set IOTHUB_DEVICE_DPS_ENDPOINT=global.azure-devices-provisioning.net

Nainstalujte požadované balíčky:

npm install

Spusťte ukázku:

node pnp_temperature_controller.js

Následující výstup ukazuje registraci zařízení a připojení k IoT Central. Ukázka pak před zahájením maxTempSinceLastReboot odesílání telemetrie odešle vlastnost ze dvou komponent termostatu:

registration succeeded
assigned hub=iotc-....azure-devices.net
deviceId=sample-device-01
payload=undefined
Connecting using connection string: HostName=iotc-....azure-devices.net;DeviceId=sample-device-01;SharedAccessKey=qdv...IpAo=
Enabling the commands on the client
Please enter q or Q to exit sample.
The following properties will be updated for root interface.
{ serialNumber: 'alwinexlepaho8329' }
The following properties will be updated for component: thermostat1
{ thermostat1: { maxTempSinceLastReboot: 1.5902294191855972, __t: 'c' } }
The following properties will be updated for component: thermostat2
{ thermostat2: { maxTempSinceLastReboot: 16.181771928614545, __t: 'c' } }
The following properties will be updated for component: deviceInformation
{ deviceInformation:
   { manufacturer: 'Contoso Device Corporation',
     model: 'Contoso 47-turbo',
     swVersion: '10.89',
     osName: 'Contoso_OS',
     processorArchitecture: 'Contoso_x86',
     processorManufacturer: 'Contoso Industries',
     totalStorage: 65000,
     totalMemory: 640,
     __t: 'c' } }
executed sample
Received an update for device with value: {"$version":1}
Properties have been reported for component: thermostat1
Properties have been reported for component: thermostat2
Properties have been reported for component: deviceInformation
Properties have been reported for root interface.
Sending telemetry message 0 from component: thermostat1
Sending telemetry message 0 from component: thermostat2
Sending telemetry message 0 from root interface

Jako operátor v aplikaci Azure IoT Central můžete:

Podívejte se na telemetrii odesílanou dvěma komponentami termostatu na stránce Přehled :
Zobrazte vlastnosti zařízení na stránce O aplikaci. Tato stránka zobrazuje vlastnosti ze komponenty informací o zařízení a dvou komponent termostatu:

Přizpůsobení šablony zařízení

Jako vývojář řešení můžete přizpůsobit šablonu zařízení, kterou IoT Central automaticky vytvořila při připojení zařízení kontroleru teploty.

Přidání cloudové vlastnosti pro uložení jména zákazníka přidruženého k zařízení:

V aplikaci IoT Central přejděte na šablonu zařízení Temperature Controller na stránce Šablony zařízení .
V modelu regulátoru teploty vyberte +Přidat schopnost.
Jako Zobrazovaný název zadejte Jméno zákazníka, jako typ schopnosti vyberte Vlastnost Cloud, rozbalte položku a jako Schéma zvolte Řetězec. Pak vyberte Uložit.

Přizpůsobení zobrazení příkazů sestavy Get Max-Min v aplikaci IoT Central:

Na stránce Šablony zařízení přejděte k šabloně zařízení Teplotní kontroler.
Pro getMaxMinReport (termostat1)nahraďte Get Max-Min report. za Get termostat1 status report.
V části getMaxMinReport (termostat2)nahraďte Get Max-Min report. za Get termostat2 status report (Získat zprávu o stavu termostatu2).
Vyberte Uložit.

Přizpůsobení způsobu zobrazení zapisovatelných vlastností cílové teploty v aplikaci IoT Central:

Na stránce Šablony zařízení přejděte k šabloně zařízení Teplotní kontroler.
V části targetTemperature (termostat1) nahraďteTarget Temperature (Cílová teplota ) za Target Temperature (1).
V části targetTemperature (termostat2) nahraďte Target Temperature (Cílová teplota ) za Target Temperature (2).
Vyberte Uložit.

Vyberte Zobrazení a pak vyberte dlaždici Úpravy dat zařízení a cloudu .
Jako název formuláře zadejte Vlastnosti .
Vyberte vlastnosti Cílová teplota (1),Cílová teplota (2) a Jméno zákazníka . Pak vyberte Přidat oddíl.
Uložte provedené změny.

Publikování šablony zařízení

Než operátor uvidí a použije vámi provedená přizpůsobení, musíte šablonu zařízení publikovat.

V šabloně termostatu zařízení vyberte Publikovat. Na panelu Publikovat tuto šablonu zařízení do aplikace vyberte Publikovat.

Aktualizace zapisovatelných hodnot vlastností na stránce Vlastnosti :
Volejte příkazy ze stránky Příkazy . Pokud spustíte příkaz zprávy o stavu, vyberte před spuštěním parametru Since datum a čas:

Uvidíte, jak zařízení reaguje na příkazy a aktualizace vlastností. Příkaz getMaxMinReport je v komponentě thermostat2 , příkaz reboot je ve výchozí komponentě. Pro komponentu thermostat2 byla nastavena targetTemperature zapisovatelná vlastnost:

Received command request for command name: thermostat2*getMaxMinReport
The command request payload is:
2021-03-26T06:00:00.000Z
Response to method: thermostat2*getMaxMinReport sent successfully.

...

Received command request for command name: reboot
The command request payload is:
10
Response to method: reboot sent successfully.

...

Received an update for device with value: {"thermostat2":{"targetTemperature":76,"__t":"c"},"$version":2}
Will update property: targetTemperature to value: 76 of component: thermostat2
Properties have been reported for component: thermostat2

Požadavky

K provedení kroků v tomto článku budete potřebovat následující:

Musíte mít aktivní předplatné Azure. Pokud ještě nemáte předplatné Azure, vytvořte si napřed bezplatný účet.
Aplikace IoT Central vytvořená ze šablony vlastní aplikace . Další informace najdete v tématech Vytvoření aplikace IoT Central a Informace o vaší aplikaci.

Vývojový počítač s nainstalovaným Pythonem verze 3.7 nebo novější. Verzi můžete zkontrolovat spuštěním python --version příkazu na příkazovém řádku. Python je k dispozici pro širokou škálu operačních systémů. Pokyny v tomto kurzu předpokládají, že spouštíte příkaz pythonu na příkazovém řádku Windows.
Místní kopie úložiště GitHub sady Microsoft Azure IoT SDK pro Python , která obsahuje ukázkový kód. Ke stažení kopie úložiště použijte tento odkaz: Stažení souboru ZIP. Pak soubor rozbalte do vhodného umístění na místním počítači.

Kontrola kódu

V kopii sady Microsoft Azure IoT SDK pro Python, kterou jste si stáhli dříve, otevřete v textovém editoru soubor azure-iot-sdk-python-2/samples/pnp/temp_controller_with_thermostats.py .

Funkce main :

Ke zřízení zařízení použije DPS. Informace o zřizování zahrnují ID modelu. IoT Central používá ID modelu k identifikaci nebo vygenerování šablony zařízení pro toto zařízení. Další informace najdete v tématu Přiřazení zařízení k šabloně zařízení.
Vytvoří Device_client objekt a nastaví dtmi:com:example:TemperatureController;2 ID modelu před otevřením připojení.
Odešle počáteční hodnoty vlastností do IoT Central. K vytvoření oprav používá pnp_helper .
Vytvoří naslouchací procesy pro příkazy getMaxMinReport a .reboot Každá součást termostatu má svůj vlastní getMaxMinReport příkaz.
Vytvoří naslouchací proces vlastností pro naslouchání aktualizacím zapisovatelných vlastností.
Spustí smyčku pro odesílání telemetrických dat o teplotě ze dvou komponent termostatu a telemetrie pracovní sady z výchozí komponenty každých 8 sekund.

async def main():
    switch = os.getenv("IOTHUB_DEVICE_SECURITY_TYPE")
    if switch == "DPS":
        provisioning_host = (
            os.getenv("IOTHUB_DEVICE_DPS_ENDPOINT")
            if os.getenv("IOTHUB_DEVICE_DPS_ENDPOINT")
            else "global.azure-devices-provisioning.net"
        )
        id_scope = os.getenv("IOTHUB_DEVICE_DPS_ID_SCOPE")
        registration_id = os.getenv("IOTHUB_DEVICE_DPS_DEVICE_ID")
        symmetric_key = os.getenv("IOTHUB_DEVICE_DPS_DEVICE_KEY")

        registration_result = await provision_device(
            provisioning_host, id_scope, registration_id, symmetric_key, model_id
        )

        if registration_result.status == "assigned":
            print("Device was assigned")
            print(registration_result.registration_state.assigned_hub)
            print(registration_result.registration_state.device_id)
            device_client = IoTHubDeviceClient.create_from_symmetric_key(
                symmetric_key=symmetric_key,
                hostname=registration_result.registration_state.assigned_hub,
                device_id=registration_result.registration_state.device_id,
                product_info=model_id,
            )
        else:
            raise RuntimeError(
                "Could not provision device. Aborting Plug and Play device connection."
            )

    elif switch == "connectionString":
        # ...

    # Connect the client.
    await device_client.connect()

    ################################################
    # Update readable properties from various components

    properties_root = pnp_helper.create_reported_properties(serialNumber=serial_number)
    properties_thermostat1 = pnp_helper.create_reported_properties(
        thermostat_1_component_name, maxTempSinceLastReboot=98.34
    )
    properties_thermostat2 = pnp_helper.create_reported_properties(
        thermostat_2_component_name, maxTempSinceLastReboot=48.92
    )
    properties_device_info = pnp_helper.create_reported_properties(
        device_information_component_name,
        swVersion="5.5",
        manufacturer="Contoso Device Corporation",
        model="Contoso 4762B-turbo",
        osName="Mac Os",
        processorArchitecture="x86-64",
        processorManufacturer="Intel",
        totalStorage=1024,
        totalMemory=32,
    )

    property_updates = asyncio.gather(
        device_client.patch_twin_reported_properties(properties_root),
        device_client.patch_twin_reported_properties(properties_thermostat1),
        device_client.patch_twin_reported_properties(properties_thermostat2),
        device_client.patch_twin_reported_properties(properties_device_info),
    )

    ################################################
    # Get all the listeners running
    print("Listening for command requests and property updates")

    global THERMOSTAT_1
    global THERMOSTAT_2
    THERMOSTAT_1 = Thermostat(thermostat_1_component_name, 10)
    THERMOSTAT_2 = Thermostat(thermostat_2_component_name, 10)

    listeners = asyncio.gather(
        execute_command_listener(
            device_client, method_name="reboot", user_command_handler=reboot_handler
        ),
        execute_command_listener(
            device_client,
            thermostat_1_component_name,
            method_name="getMaxMinReport",
            user_command_handler=max_min_handler,
            create_user_response_handler=create_max_min_report_response,
        ),
        execute_command_listener(
            device_client,
            thermostat_2_component_name,
            method_name="getMaxMinReport",
            user_command_handler=max_min_handler,
            create_user_response_handler=create_max_min_report_response,
        ),
        execute_property_listener(device_client),
    )

    ################################################
    # Function to send telemetry every 8 seconds

    async def send_telemetry():
        print("Sending telemetry from various components")

        while True:
            curr_temp_ext = random.randrange(10, 50)
            THERMOSTAT_1.record(curr_temp_ext)

            temperature_msg1 = {"temperature": curr_temp_ext}
            await send_telemetry_from_temp_controller(
                device_client, temperature_msg1, thermostat_1_component_name
            )

            curr_temp_int = random.randrange(10, 50)  # Current temperature in Celsius
            THERMOSTAT_2.record(curr_temp_int)

            temperature_msg2 = {"temperature": curr_temp_int}

            await send_telemetry_from_temp_controller(
                device_client, temperature_msg2, thermostat_2_component_name
            )

            workingset_msg3 = {"workingSet": random.randrange(1, 100)}
            await send_telemetry_from_temp_controller(device_client, workingset_msg3)

    send_telemetry_task = asyncio.ensure_future(send_telemetry())

    # ...

Funkce provision_device pomocí služby DPS zřídí zařízení a zaregistruje ho ve službě IoT Central. Funkce zahrnuje ID modelu zařízení, které IoT Central používá k přiřazení zařízení k šabloně zařízení, v datové části zřizování:

async def provision_device(provisioning_host, id_scope, registration_id, symmetric_key, model_id):
    provisioning_device_client = ProvisioningDeviceClient.create_from_symmetric_key(
        provisioning_host=provisioning_host,
        registration_id=registration_id,
        id_scope=id_scope,
        symmetric_key=symmetric_key,
    )

    provisioning_device_client.provisioning_payload = {"modelId": model_id}
    return await provisioning_device_client.register()

Funkce execute_command_listener zpracovává požadavky příkazů a spouští max_min_handler funkci, když zařízení obdrží getMaxMinReport příkaz pro součásti termostatu reboot_handler , a funkci, když zařízení příkaz přijme reboot . K sestavení odpovědi používá pnp_helper modul :

async def execute_command_listener(
    device_client,
    component_name=None,
    method_name=None,
    user_command_handler=None,
    create_user_response_handler=None,
):
    while True:
        if component_name and method_name:
            command_name = component_name + "*" + method_name
        elif method_name:
            command_name = method_name
        else:
            command_name = None

        command_request = await device_client.receive_method_request(command_name)
        print("Command request received with payload")
        values = command_request.payload
        print(values)

        if user_command_handler:
            await user_command_handler(values)
        else:
            print("No handler provided to execute")

        (response_status, response_payload) = pnp_helper.create_response_payload_with_status(
            command_request, method_name, create_user_response=create_user_response_handler
        )

        command_response = MethodResponse.create_from_method_request(
            command_request, response_status, response_payload
        )

        try:
            await device_client.send_method_response(command_response)
        except Exception:
            print("responding to the {command} command failed".format(command=method_name))

Obslužná rutina async def execute_property_listener aktualizuje zapisovatelnou vlastnost, například targetTemperature pro komponenty termostatu, a vygeneruje odpověď JSON. K sestavení odpovědi používá pnp_helper modul :

async def execute_property_listener(device_client):
    while True:
        patch = await device_client.receive_twin_desired_properties_patch()  # blocking call
        print(patch)
        properties_dict = pnp_helper.create_reported_properties_from_desired(patch)

        await device_client.patch_twin_reported_properties(properties_dict)

Funkce send_telemetry_from_temp_controller odesílá zprávy telemetrie ze součástí termostatu do IoT Central. K sestavení zpráv používá pnp_helper modul :

async def send_telemetry_from_temp_controller(device_client, telemetry_msg, component_name=None):
    msg = pnp_helper.create_telemetry(telemetry_msg, component_name)
    await device_client.send_message(msg)
    print("Sent message")
    print(msg)
    await asyncio.sleep(5)

Získání informací o připojení

Když později v tomto kurzu spustíte ukázkovou aplikaci zařízení, budete potřebovat následující hodnoty konfigurace:

Rozsah ID: V aplikaci IoT Central přejděte na Oprávnění > Skupiny připojení zařízení. Poznamenejte si hodnotu rozsahu ID .
Primární klíč skupiny: V aplikaci IoT Central přejděte na Oprávnění > Skupiny > připojení zařízení SAS-IoT-Devices. Poznamenejte si hodnotu primárního klíče sdíleného přístupového podpisu.

Pomocí azure Cloud Shell vygenerujte klíč zařízení z primárního klíče skupiny, který jste získali:

az extension add --name azure-iot
az iot central device compute-device-key --device-id sample-device-01 --pk <the group primary key value>

Vygenerovaný klíč zařízení si poznamenejte. Použijete ho později v tomto kurzu.

Poznámka

Spuštění kódu

Pokud chcete ukázkovou aplikaci spustit, otevřete prostředí příkazového řádku a přejděte do složky azure-iot-sdk-python-2/samples/pnp , která obsahuje ukázkový soubor temp_controller_with_thermostats.py .

set IOTHUB_DEVICE_SECURITY_TYPE=DPS
set IOTHUB_DEVICE_DPS_ID_SCOPE=<The ID scope you made a note of previously>
set IOTHUB_DEVICE_DPS_DEVICE_ID=sample-device-01
set IOTHUB_DEVICE_DPS_DEVICE_KEY=<The generated device key you made a note of previously>
set IOTHUB_DEVICE_DPS_ENDPOINT=global.azure-devices-provisioning.net

Nainstalujte požadované balíčky:

pip install azure-iot-device

Spusťte ukázku:

python temp_controller_with_thermostats.py

Následující výstup ukazuje registraci zařízení a připojení k IoT Central. Ukázka odešle maxTempSinceLastReboot vlastnosti ze dvou komponent termostatu předtím, než začne odesílat telemetrii:

Device was assigned
iotc-60a.....azure-devices.net
sample-device-01
Updating pnp properties for root interface
{'serialNumber': 'alohomora'}
Updating pnp properties for thermostat1
{'thermostat1': {'maxTempSinceLastReboot': 98.34, '__t': 'c'}}
Updating pnp properties for thermostat2
{'thermostat2': {'maxTempSinceLastReboot': 48.92, '__t': 'c'}}
Updating pnp properties for deviceInformation
{'deviceInformation': {'swVersion': '5.5', 'manufacturer': 'Contoso Device Corporation', 'model': 'Contoso 4762B-turbo', 'osName': 'Mac Os', 'processorArchitecture': 'x86-64', 'processorManufacturer': 'Intel', 'totalStorage': 1024, 'totalMemory': 32, '__t': 'c'}}
Listening for command requests and property updates
Press Q to quit
Sending telemetry from various components
Sent message
{"temperature": 27}
Sent message
{"temperature": 17}
Sent message
{"workingSet": 13}

Jako operátor v aplikaci Azure IoT Central můžete:

Zobrazte telemetrii odesílanou dvěma komponentami termostatu na stránce Přehled :
Zobrazte vlastnosti zařízení na stránce O produktu. Na této stránce jsou zobrazeny vlastnosti z komponenty informací o zařízení a dvou komponent termostatu:

Přizpůsobení šablony zařízení

Jako vývojář řešení můžete přizpůsobit šablonu zařízení, kterou IoT Central automaticky vytvořil při připojení zařízení kontroleru teploty.

Přidání cloudové vlastnosti pro uložení jména zákazníka přidruženého k zařízení:

V aplikaci IoT Central na stránce Šablony zařízení přejděte na šablonu zařízení Teplotní kontroler.
V modelu regulátoru teploty vyberte +Přidat schopnost.
Jako Zobrazovaný název zadejte Jméno zákazníka, jako typ schopnosti vyberte Vlastnost Cloud, rozbalte položku a jako schéma zvolte Řetězec. Pak vyberte Uložit.

Přizpůsobení zobrazení příkazů sestavy Get Max-Min v aplikaci IoT Central:

Na stránce Šablony zařízení přejděte k šabloně zařízení Teplotní kontroler.
Pro getMaxMinReport (termostat1)nahraďte Get Max-Min report. za Get termostat1 status report.
Pro getMaxMinReport (termostat2)nahraďte Get Max-Min report. za Get termostat2 status report.
Vyberte Uložit.

Postup přizpůsobení zobrazení vlastností zápisu cílové teploty v aplikaci IoT Central:

Na stránce Šablony zařízení přejděte k šabloně zařízení Teplotní kontroler.
Jako targetTemperature (termostat1) nahraďteTarget Temperature (Target Temperature) za Target Temperature (1).
V části targetTemperature (termostat2) nahraďteTarget Temperature (Target Temperature) za Target Temperature (2).
Vyberte Uložit.

Vyberte Zobrazení a pak vyberte dlaždici Úpravy dat zařízení a cloudu .
Jako název formuláře zadejte Vlastnosti .
Vyberte vlastnosti Cílová teplota (1),Cílová teplota (2) a Jméno zákazníka . Pak vyberte Přidat oddíl.
Uložte provedené změny.

Publikování šablony zařízení

Než operátor uvidí a použije vámi provedená přizpůsobení, musíte šablonu zařízení publikovat.

V šabloně Termostat zařízení vyberte Publikovat. Na panelu Publikovat tuto šablonu zařízení do aplikace vyberte Publikovat.

Aktualizujte hodnoty zapisovatelných vlastností na stránce Vlastnosti :
Volejte příkazy ze stránky Příkazy . Pokud spustíte příkaz zprávy o stavu, vyberte před spuštěním parametru Since datum a čas:

Můžete se podívat, jak zařízení reaguje na příkazy a aktualizace vlastností:

{'thermostat1': {'targetTemperature': 67, '__t': 'c'}, '$version': 2}
the data in the desired properties patch was: {'thermostat1': {'targetTemperature': 67, '__t': 'c'}, '$version': 2}
Values received are :-
{'targetTemperature': 67, '__t': 'c'}
Sent message

...

Command request received with payload
2021-03-31T05:00:00.000Z
Will return the max, min and average temperature from the specified time 2021-03-31T05:00:00.000Z to the current time
Done generating
{"avgTemp": 4.0, "endTime": "2021-03-31T12:29:48.322427", "maxTemp": 18, "minTemp": null, "startTime": "2021-03-31T12:28:28.322381"}

Zobrazení nezpracovaných dat

Pomocí zobrazení Nezpracovaná data můžete prozkoumat nezpracovaná data, která vaše zařízení odesílá do IoT Central:

V tomto zobrazení můžete vybrat sloupce, které chcete zobrazit, a nastavit časový rozsah, který chcete zobrazit. Sloupec Nemodelovaná data zobrazují data zařízení, která neodpovídají žádným definicím vlastností nebo telemetrie v šabloně zařízení.

Vyčištění prostředků

Pokud nemáte v úmyslu dokončit žádné další rychlé starty nebo kurzy IoT Central, můžete aplikaci IoT Central odstranit:

V aplikaci IoT Central přejděte na Správa aplikací>.
Vyberte Odstranit a potvrďte akci.

Další kroky

Pokud chcete pokračovat v sadě kurzů IoT Central a získat další informace o vytváření řešení IoT Central, přečtěte si:

Kurz: Analýza telemetrie zařízení s využitím skupin zařízení

Kurz: Vytvoření klientské aplikace a připojení k aplikaci Azure IoT Central

Požadavky

Linux

Windows

Stáhněte si kód

Kontrola kódu

Sestavení kódu

Získání informací o připojení

Spuštění kódu

Přizpůsobení šablony zařízení

Publikování šablony zařízení

Požadavky

Kontrola kódu

Získání informací o připojení

Spuštění kódu

Přizpůsobení šablony zařízení

Publikování šablony zařízení

Požadavky

Kontrola kódu

Získání informací o připojení

Spuštění kódu

Přizpůsobení šablony zařízení

Publikování šablony zařízení

Požadavky

Kontrola kódu

Získání informací o připojení

Spuštění kódu

Přizpůsobení šablony zařízení

Publikování šablony zařízení

Požadavky

Kontrola kódu

Získání informací o připojení

Spuštění kódu

Přizpůsobení šablony zařízení

Publikování šablony zařízení

Zobrazení nezpracovaných dat

Vyčištění prostředků

Další kroky

Další materiály

Další materiály
