Diagnostika pravidel zabezpečení sítě

Článek
10/30/2024

V tomto článku se dozvíte, jak pomocí diagnostiky NSG služby Azure Network Watcher zkontrolovat a řešit potíže s pravidly zabezpečení použitými pro provoz Azure prostřednictvím skupin zabezpečení sítě a Azure Virtual Network Manageru. Diagnostika NSG kontroluje, jestli je provoz povolený nebo zakázaný použitými pravidly zabezpečení.

Příklad v tomto článku ukazuje, jak vám chybně nakonfigurovaná skupina zabezpečení sítě může zabránit v použití služby Azure Bastion pro připojení k virtuálnímu počítači.

Požadavky

Účet Azure s aktivním předplatným. Vytvoření účtu zdarma
Přihlaste se k webu Azure Portal pomocí svého účtu Azure.

Účet Azure s aktivním předplatným. Vytvoření účtu zdarma
Azure Cloud Shell nebo Azure PowerShell.

Kroky v tomto článku spouští rutiny Azure PowerShellu interaktivně ve službě Azure Cloud Shell. Pokud chcete příkazy spustit v Cloud Shellu, vyberte Otevřít Cloud Shell v pravém horním rohu bloku kódu. Výběrem možnosti Kopírovat zkopírujte kód a vložte ho do Cloud Shellu a spusťte ho. Cloud Shell můžete spustit také z webu Azure Portal.

Ke spuštění rutin můžete také nainstalovat Azure PowerShell místně. Tento článek vyžaduje modul Az PowerShell. Další informace najdete v tématu Postup instalace Azure PowerShellu. Nainstalovanou verzi zjistíte spuštěním rutiny Get-InstalledModule -Name Az. Pokud powershell spouštíte místně, přihlaste se k Azure pomocí rutiny Connect-AzAccount .

Vytvoření virtuální sítě a hostitele Bastionu

V této části vytvoříte virtuální síť se dvěma podsítěmi a hostitelem služby Azure Bastion. První podsíť se používá pro virtuální počítač a druhá podsíť se používá pro hostitele Bastion. Vytvoříte také skupinu zabezpečení sítě a použijete ji u první podsítě.

Do vyhledávacího pole v horní části portálu zadejte virtuální sítě. Ve výsledcích hledání vyberte virtuální sítě .

Vyberte + Vytvořit. V části Vytvořit virtuální síť zadejte nebo vyberte následující hodnoty na kartě Základy :

Nastavení	Hodnota
Podrobnosti projektu
Předplatné	Vyberte své předplatné Azure.
Skupina prostředků	Vyberte, že chcete vytvořit novou IP adresu. Do názvu zadejte myResourceGroup. Vyberte OK.
Podrobnosti o instanci
Název virtuální sítě	Zadejte myVNet.
Oblast	Vyberte USA – východ.

Vyberte kartu Zabezpečení nebo vyberte tlačítko Další v dolní části stránky.
V části Azure Bastion vyberte Povolit Azure Bastion a přijměte výchozí hodnoty:

Nastavení Hodnota

Název hostitele služby Azure Bastion myVNet-Bastion.

Veřejná IP adresa služby Azure Bastion (Nový) myVNet-bastion-publicIpAddress.
Vyberte kartu IP adresy nebo vyberte tlačítko Další v dolní části stránky.

Nastavení	Hodnota
Název hostitele služby Azure Bastion	myVNet-Bastion.
Veřejná IP adresa služby Azure Bastion	(Nový) myVNet-bastion-publicIpAddress.

Přijměte výchozí adresní prostor IP adres 10.0.0.0/16 a upravte výchozí podsíť výběrem ikony tužky. Na stránce Upravit podsíť zadejte následující hodnoty:

Nastavení	Hodnota
Podrobnosti o podsíti
Název	Zadejte mySubnet.
Zabezpečení
Skupina zabezpečení sítě	Vyberte, že chcete vytvořit novou IP adresu. Do pole Název zadejte mySubnet-nsg. Vyberte OK.

Vyberte zkontrolovat a vytvořit.
Zkontrolujte nastavení a pak vyberte Vytvořit.

Vytvořte skupinu prostředků pomocí rutiny New-AzResourceGroup. Skupina prostředků Azure je logický kontejner, ve kterém se nasazují a spravují prostředky Azure.
```
# Create a resource group.
New-AzResourceGroup -Name 'myResourceGroup' -Location 'eastus'
```

Vytvořte výchozí skupinu zabezpečení sítě pomocí rutiny New-AzNetworkSecurityGroup.

# Create a network security group.
$networkSecurityGroup = New-AzNetworkSecurityGroup -Name 'mySubnet-nsg' -ResourceGroupName 'myResourceGroup' -Location 'eastus'

Vytvořte konfiguraci podsítě pro podsíť virtuálního počítače a podsíť hostitele Bastion pomocí rutiny New-AzVirtualNetworkSubnetConfig.

# Create subnets configuration.
$firstSubnet = New-AzVirtualNetworkSubnetConfig -Name 'mySubnet' -AddressPrefix '10.0.0.0/24' -NetworkSecurityGroup $networkSecurityGroup
$secondSubnet  = New-AzVirtualNetworkSubnetConfig -Name 'AzureBastionSubnet'  -AddressPrefix '10.0.1.0/26'

Vytvořte virtuální síť pomocí rutiny New-AzVirtualNetwork.

# Create a virtual network.
$vnet = New-AzVirtualNetwork -Name 'myVNet' -ResourceGroupName 'myResourceGroup' -Location 'eastus' -AddressPrefix '10.0.0.0/16' -Subnet $firstSubnet, $secondSubnet

Vytvořte prostředek veřejné IP adresy vyžadovaný pro hostitele Bastion pomocí rutiny New-AzPublicIpAddress.

# Create a public IP address for Azure Bastion.
New-AzPublicIpAddress -ResourceGroupName 'myResourceGroup' -Name 'myBastionIp' -Location 'eastus' -AllocationMethod 'Static' -Sku 'Standard'

Vytvořte hostitele Bastion pomocí rutiny New-AzBastion.

# Create an Azure Bastion host.
New-AzBastion -ResourceGroupName 'myResourceGroup' -Name 'myVNet-Bastion' -PublicIpAddressRgName 'myResourceGroup' -PublicIpAddressName 'myBastionIp' -VirtualNetwork $vnet

Vytvořte skupinu prostředků pomocí příkazu az group create. Skupina prostředků Azure je logický kontejner, ve kterém se nasazují a spravují prostředky Azure.
```
# Create a resource group.
az group create --name 'myResourceGroup' --location 'eastus'
```

Vytvořte výchozí skupinu zabezpečení sítě pomocí příkazu az network nsg create.

# Create a network security group.
az network nsg create --name 'mySubnet-nsg' --resource-group 'myResourceGroup' --location 'eastus'

Vytvořte virtuální síť pomocí příkazu az network vnet create.

az network vnet create --resource-group 'myResourceGroup' --name 'myVNet' --subnet-name 'mySubnet' --subnet-prefixes 10.0.0.0/24 --network-security-group 'mySubnet-nsg'

Vytvořte podsíť pro Azure Bastion pomocí příkazu az network vnet subnet create.

# Create AzureBastionSubnet.
az network vnet subnet create --name 'AzureBastionSubnet' --resource-group 'myResourceGroup' --vnet-name 'myVNet' --address-prefixes '10.0.1.0/26'

Vytvořte veřejnou IP adresu pro hostitele Bastion pomocí příkazu az network public-ip create.

# Create a public IP address resource.
az network public-ip create --resource-group 'myResourceGroup' --name 'myBastionIp' --sku Standard

Vytvořte hostitele Bastion pomocí příkazu az network bastion create.

az network bastion create --name 'myVNet-Bastion' --public-ip-address 'myBastionIp' --resource-group 'myResourceGroup' --vnet-name 'myVNet'

Důležité

Hodinová cena začíná od okamžiku, kdy je hostitel Bastion nasazený bez ohledu na využití odchozích dat. Další informace najdete na stránce s cenami. Jakmile ho budete používat, doporučujeme tento prostředek odstranit.

Vytvoření virtuálního počítače

V této části vytvoříte virtuální počítač a skupinu zabezpečení sítě použitou pro její síťové rozhraní.

Do vyhledávacího pole v horní části portálu zadejte virtuální počítače. Ve výsledcích hledání vyberte virtuální počítače .
Vyberte + Vytvořit a pak vyberte virtuální počítač Azure.

V části Vytvořit virtuální počítač zadejte nebo vyberte na kartě Základy následující hodnoty:

Nastavení	Hodnota
Podrobnosti projektu
Předplatné	Vyberte své předplatné Azure.
Skupina prostředků	Vyberte myResourceGroup.
Podrobnosti o instanci
Virtual machine name	Zadejte myVM.
Oblast	Vyberte USA – východ.
Možnosti dostupnosti	Vyberte Možnost Bez redundance infrastruktury.
Typ zabezpečení	Vyberte položku Standardní.
Image	Vyberte Windows Server 2022 Datacenter: Azure Edition – x64 Gen2.
Velikost	Zvolte velikost nebo ponechte výchozí nastavení.
Účet správce
Username	Zadejte uživatelské jméno.
Heslo	Zadejte heslo.
Potvrdit heslo	Zadejte znovu heslo.

Vyberte kartu Sítě nebo vyberte Další: Disky a další: Sítě.

Na kartě Sítě vyberte následující hodnoty:

Nastavení	Hodnota
Síťové rozhraní
Virtuální síť	Vyberte myVNet.
Podsíť	Vyberte výchozí nastavení.
Veřejná IP adresa	Vyberte Žádná.
Skupina zabezpečení sítě síťových adaptérů	Vyberte Basic.
Veřejné příchozí porty	Vyberte Žádná.

Vyberte Zkontrolovat a vytvořit.
Zkontrolujte nastavení a pak vyberte Vytvořit.

Vytvořte výchozí skupinu zabezpečení sítě pomocí rutiny New-AzNetworkSecurityGroup.

# Create a default network security group.
New-AzNetworkSecurityGroup -Name 'myVM-nsg' -ResourceGroupName 'myResourceGroup' -Location  eastus

Vytvořte virtuální počítač pomocí rutiny New-AzVM. Po zobrazení výzvy zadejte uživatelské jméno a heslo.

# Create a virtual machine using the latest Windows Server 2022 image.
New-AzVm -ResourceGroupName 'myResourceGroup' -Name 'myVM' -Location 'eastus' -VirtualNetworkName 'myVNet' -SubnetName 'mySubnet' -SecurityGroupName 'myVM-nsg' -ImageName 'MicrosoftWindowsServer:WindowsServer:2022-Datacenter-azure-edition:latest'

Vytvořte výchozí skupinu zabezpečení sítě pomocí příkazu az network nsg create.

# Create a default network security group.
az network nsg create --name 'myVM-nsg' --resource-group 'myResourceGroup' --location 'eastus'

Vytvořte virtuální počítač pomocí příkazu az vm create. Po zobrazení výzvy zadejte uživatelské jméno a heslo.

# Create a virtual machine using the latest Windows Server 2022 image.
az vm create --resource-group 'myResourceGroup' --name 'myVM' --location 'eastus' --vnet-name 'myVNet' --subnet 'mySubnet' --public-ip-address '' --nsg 'myVM-nsg' --image 'Win2022AzureEditionCore'

Přidání pravidla zabezpečení do skupiny zabezpečení sítě

V této části přidáte pravidlo zabezpečení do skupiny zabezpečení sítě přidružené k síťovému rozhraní virtuálního počítače myVM. Pravidlo zakazuje veškerý příchozí provoz z virtuální sítě.

Do vyhledávacího pole v horní části portálu zadejte skupiny zabezpečení sítě. Ve výsledcích hledání vyberte skupiny zabezpečení sítě.
V seznamu skupin zabezpečení sítě vyberte myVM-nsg.
V části Nastavení vyberte Příchozí pravidla zabezpečení.

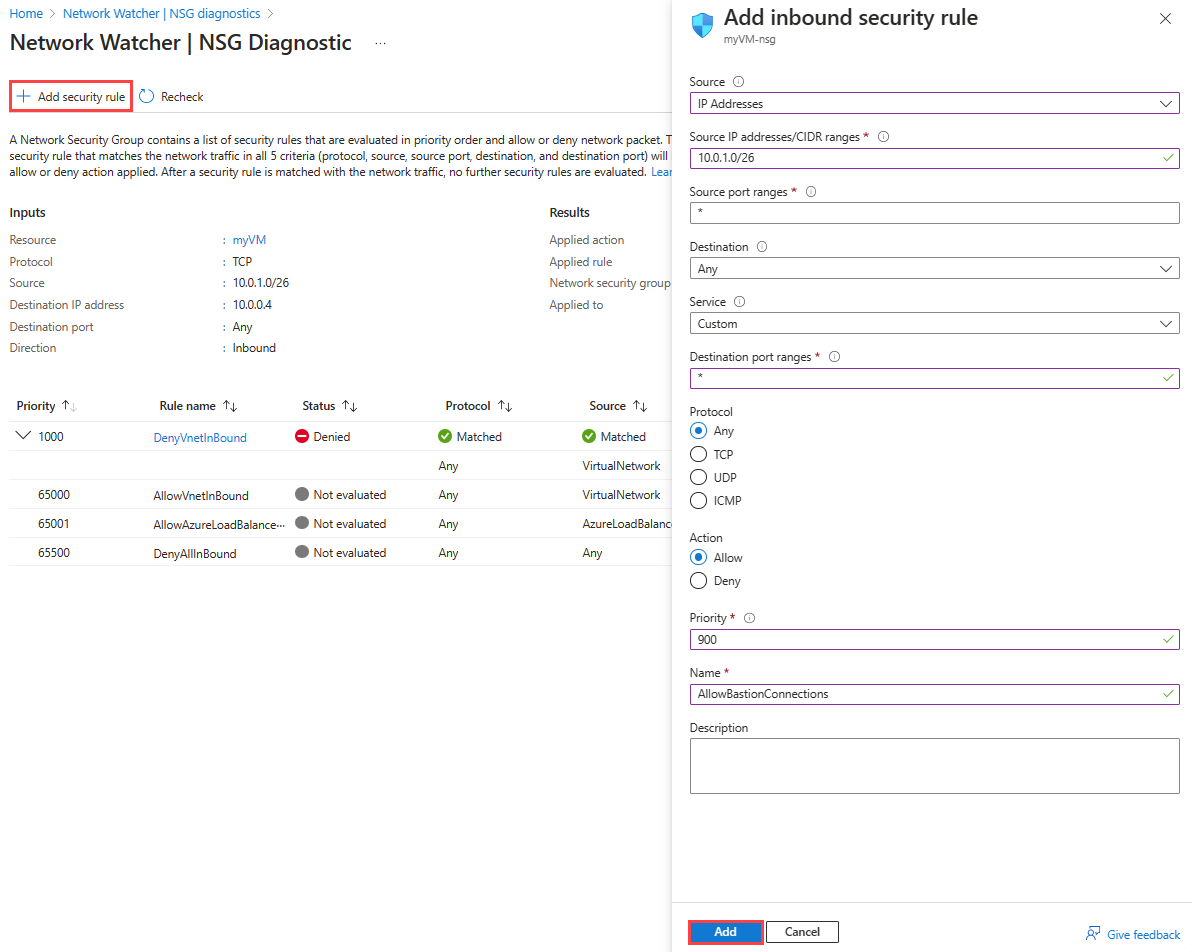

Vyberte + Přidat. Na kartě Sítě zadejte nebo vyberte následující hodnoty:

Nastavení	Hodnota
Source	Vyberte značku služby.
Značka zdrojové služby	Vyberte VirtualNetwork.
Rozsahy zdrojových portů	Vstoupit*.
Cíl	Vyberte libovolnou položku.
Služba	Vyberte Vlastní.
Rozsahy cílových portů	Vstoupit*.
Protokol	Vyberte libovolnou položku.
Akce	Vyberte Odepřít.
Priorita	Zadejte 1000.
Název	Zadejte DenyVnetInBound.

Vyberte Přidat.

Pomocí rutiny Add-AzNetworkSecurityRuleConfig vytvořte pravidlo zabezpečení, které zakazuje provoz z virtuální sítě. Potom pomocí set-AzNetworkSecurityGroup aktualizujte skupinu zabezpečení sítě pomocí nového pravidla zabezpečení.

# Place the network security group configuration into a variable.
$networkSecurityGroup = Get-AzNetworkSecurityGroup -Name 'myVM-nsg' -ResourceGroupName 'myResourceGroup'
# Create a security rule that denies inbound traffic from the virtual network service tag.
Add-AzNetworkSecurityRuleConfig -Name 'DenyVnetInBound' -NetworkSecurityGroup $networkSecurityGroup `
-Access 'Deny' -Protocol '*' -Direction 'Inbound' -Priority '1000' `
-SourceAddressPrefix 'virtualNetwork' -SourcePortRange '*' -DestinationAddressPrefix '*' -DestinationPortRange '*'
# Updates the network security group.
Set-AzNetworkSecurityGroup -NetworkSecurityGroup $networkSecurityGroup

Pomocí příkazu az network nsg rule create přidejte do skupiny zabezpečení sítě pravidlo zabezpečení, které zakazuje provoz z virtuální sítě.

# Add to the network security group a security rule that denies inbound traffic from the virtual network service tag.
az network nsg rule create --name 'DenyVnetInBound' --resource-group 'myResourceGroup' --nsg-name 'myVM-nsg' --priority '1000' \
--access 'Deny' --protocol '*' --direction 'Inbound' --source-address-prefixes 'virtualNetwork' --source-port-ranges '*' \
--destination-address-prefixes '*' --destination-port-ranges '*'

Poznámka:

Značka služby VirtualNetwork představuje adresní prostor virtuální sítě, všechny připojené místní adresní prostory, partnerské virtuální sítě, virtuální sítě připojené k bráně virtuální sítě, virtuální IP adresu hostitele a předpony adres používané u tras definovaných uživatelem. Další informace najdete v tématu Značky služeb.

Kontrola pravidel zabezpečení použitých pro provoz virtuálního počítače

Pomocí diagnostiky NSG zkontrolujte pravidla zabezpečení použitá pro provoz pocházející z podsítě Bastionu do virtuálního počítače.

Do vyhledávacího pole v horní části portálu vyhledejte a vyberte Network Watcher.
V části Diagnostické nástroje sítě vyberte diagnostiku NSG.

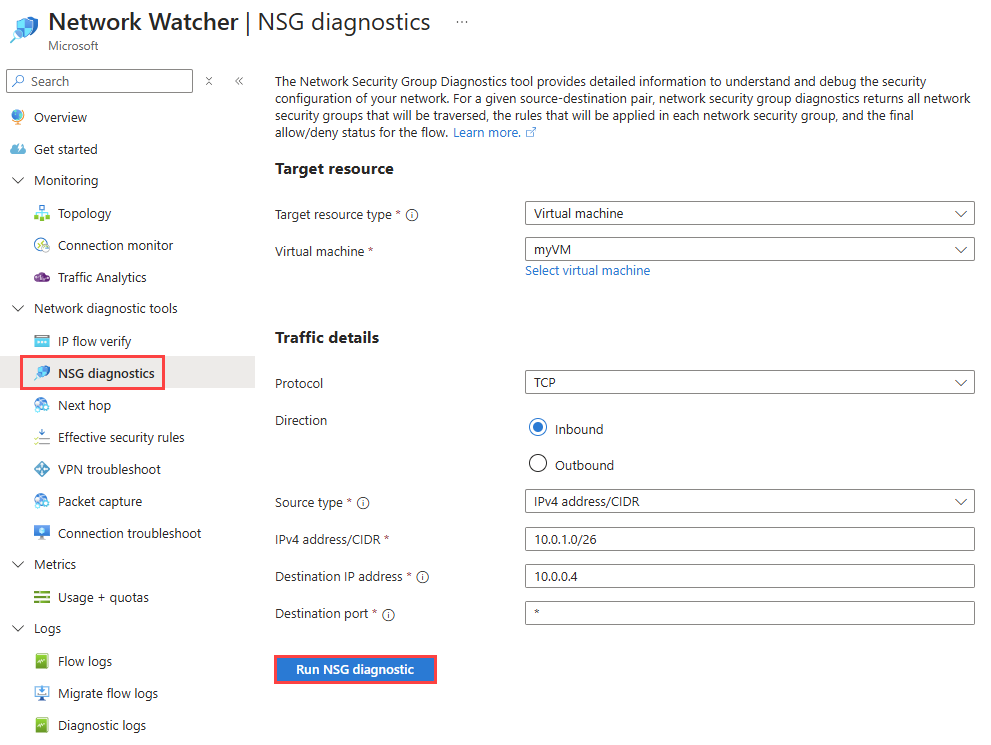

Na stránce diagnostika NSG zadejte nebo vyberte následující hodnoty:

Nastavení	Hodnota
Cílový prostředek
Typ cílového prostředku	Vyberte Virtuální počítač.
Virtuální počítač	Vyberte virtuální počítač myVM .
Podrobnosti o provozu
Protokol	Vyberte TCP. Další dostupné možnosti jsou: Všechny, UDP a ICMP.
Směr	Vyberte Příchozí. Další dostupná možnost je: Odchozí.
Source type	Vyberte adresu IPv4 nebo CIDR. Další dostupná možnost je: Značka služby.
Adresa IPv4 / CIDR	Zadejte 10.0.1.0/26, což je rozsah IP adres podsítě Bastion. Přijatelné hodnoty jsou: jedna IP adresa, více IP adres, jedna předpona IP adresy, více předpon IP adres.
Cílová IP adresa	Ponechte výchozí hodnotu 10.0.0.4, což je IP adresa virtuálního počítače myVM.
Cílový port	Zadáním * zahrňte všechny porty.

Výběrem možnosti Spustit diagnostiku NSG spusťte test. Jakmile diagnostika NSG dokončí kontrolu všech pravidel zabezpečení, zobrazí výsledek.

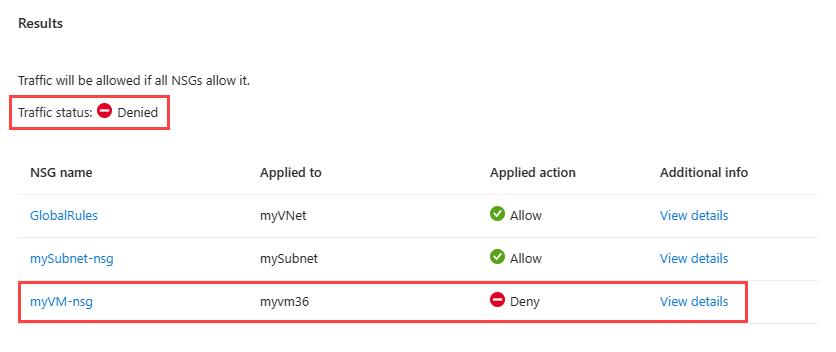

Výsledek ukazuje, že pro příchozí připojení z podsítě Bastion se posuzují tři pravidla zabezpečení:
- GlobalRules: Toto pravidlo správce zabezpečení se používá na úrovni virtuální sítě pomocí služby Azure Virtual Network Manage. Toto pravidlo umožňuje příchozí provoz TCP z podsítě Bastionu do virtuálního počítače.
- mySubnet-nsg: Tato skupina zabezpečení sítě se použije na úrovni podsítě (podsíť virtuálního počítače). Toto pravidlo umožňuje příchozí provoz TCP z podsítě Bastionu do virtuálního počítače.
- myVM-nsg: Tato skupina zabezpečení sítě se používá na úrovni síťového rozhraní (NIC). Pravidlo zakazuje příchozí provoz TCP z podsítě Bastionu do virtuálního počítače.
Výběrem možnosti Zobrazit podrobnosti skupiny zabezpečení virtuálního počítače myVM-nsg zobrazíte podrobnosti o pravidlech zabezpečení, která tato skupina zabezpečení sítě má a které pravidlo ruší provoz.

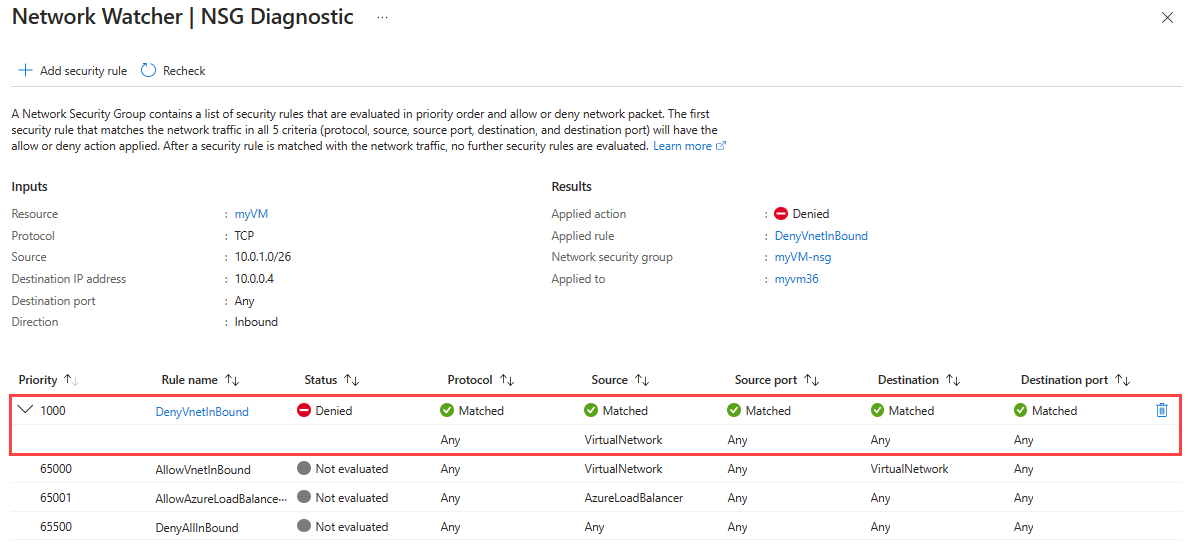

Ve skupině zabezpečení sítě myVM-nsg pravidlo zabezpečení DenyVnetInBound odmítne veškerý provoz přicházející z adresního prostoru služby VirtualNetwork do virtuálního počítače. Hostitel Bastion používá IP adresy z rozsahu adres: 10.0.1.0/26, který je součástí značky služby VirtualNetwork , pro připojení k virtuálnímu počítači. Proto je připojení z hostitele Bastion zamítnuto pravidlem zabezpečení DenyVnetInBound .

Ke spuštění diagnostické relace NSG použijte Invoke-AzNetworkWatcherNetworkConfigurationDiagnostic.

# Create a profile for the diagnostic session.
$profile = New-AzNetworkWatcherNetworkConfigurationDiagnosticProfile -Direction Inbound -Protocol Tcp -Source 10.0.1.0/26 -Destination 10.0.0.4 -DestinationPort *
# Place the virtual machine configuration into a variable.
$vm = Get-AzVM -Name 'myVM' -ResourceGroupName 'myResourceGroup'
# Start the the NSG diagnostics session.
Invoke-AzNetworkWatcherNetworkConfigurationDiagnostic -Location 'eastus' -TargetResourceId $vm.Id -Profile $profile | Format-List

Vrátí se podobný výstup jako v následujícím příkladu:

Results     : {Microsoft.Azure.Commands.Network.Models.PSNetworkConfigurationDiagnosticResult}
ResultsText : [
                {
                  "Profile": {
                    "Direction": "Inbound",
                    "Protocol": "Tcp",
                    "Source": "10.0.1.0/26",
                    "Destination": "10.0.0.4",
                    "DestinationPort": "*"
                  },
                  "NetworkSecurityGroupResult": {
                    "SecurityRuleAccessResult": "Deny",
                    "EvaluatedNetworkSecurityGroups": [
                      {
                        "NetworkSecurityGroupId": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/NetworkAdmin/providers/Microsoft.Network/networkManagers/GlobalRules",
                        "MatchedRule": {
                          "RuleName": "VirtualNetwork",
                          "Action": "Allow"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "VirtualNetwork",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      },
                      {
                        "NetworkSecurityGroupId": "/subscriptions/bbbb1b1b-cc2c-dd3d-ee4e-ffffff5f5f5f/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/mySubnet-nsg",
                        "MatchedRule": {
                          "RuleName": "DefaultRule_AllowVnetInBound",
                          "Action": "Allow"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "DefaultRule_AllowVnetInBound",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      },
                      {
                        "NetworkSecurityGroupId": "/subscriptions/bbbb1b1b-cc2c-dd3d-ee4e-ffffff5f5f5f/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/myVM-nsg",
                        "MatchedRule": {
                          "RuleName": "UserRule_DenyVnetInBound",
                          "Action": "Deny"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "UserRule_DenyVnetInBound",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      }
                    ]
                  }
                }
              ]

Výsledek ukazuje, že pro příchozí připojení z podsítě Bastion se posuzují tři pravidla zabezpečení:

GlobalRules: Toto pravidlo správce zabezpečení se používá na úrovni virtuální sítě pomocí služby Azure Virtual Network Manage. Toto pravidlo umožňuje příchozí provoz TCP z podsítě Bastionu do virtuálního počítače.
mySubnet-nsg: Tato skupina zabezpečení sítě se použije na úrovni podsítě (podsíť virtuálního počítače). Toto pravidlo umožňuje příchozí provoz TCP z podsítě Bastionu do virtuálního počítače.
myVM-nsg: Tato skupina zabezpečení sítě se používá na úrovni síťového rozhraní (NIC). Pravidlo zakazuje příchozí provoz TCP z podsítě Bastionu do virtuálního počítače.

Ve skupině zabezpečení sítě myVM-nsg pravidlo zabezpečení DenyVnetInBound odmítne veškerý provoz přicházející z adresního prostoru služby VirtualNetwork do virtuálního počítače. Hostitel Bastion používá IP adresy od 10.0.1.0/26, které jsou součástí značky služby VirtualNetwork , pro připojení k virtuálnímu počítači. Proto je připojení z hostitele Bastion zamítnuto pravidlem zabezpečení DenyVnetInBound .

Ke spuštění diagnostické relace NSG použijte az network watcher run-configuration-diagnostic .

# Start the the NSG diagnostics session.
az network watcher run-configuration-diagnostic --resource 'myVM' --resource-group 'myResourceGroup' --resource-type 'virtualMachines' --direction 'Inbound' --protocol 'TCP' --source '10.0.1.0/26' --destination '10.0.0.4' --port '*'

Vrátí se podobný výstup jako v následujícím příkladu:

{
  "results": [
    {
      "networkSecurityGroupResult": {
        "evaluatedNetworkSecurityGroups": [
          {
            "appliedTo": "/subscriptions/bbbb1b1b-cc2c-dd3d-ee4e-ffffff5f5f5f/resourceGroups/myResourceGroup/providers/Microsoft.Network/virtualNetworks/myVNet",
            "matchedRule": {
              "action": "Allow",
              "ruleName": "VirtualNetwork"
            },
            "networkSecurityGroupId": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/NetworkAdmin/providers/Microsoft.Network/networkManagers/GlobalRules",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "VirtualNetwork",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          },
          {
            "appliedTo": "/subscriptions/bbbb1b1b-cc2c-dd3d-ee4e-ffffff5f5f5f/resourceGroups/myResourceGroup/providers/Microsoft.Network/virtualNetworks/myVNet/subnets/mySubnet",
            "matchedRule": {
              "action": "Allow",
              "ruleName": "DefaultRule_AllowVnetInBound"
            },
            "networkSecurityGroupId": "/subscriptions/bbbb1b1b-cc2c-dd3d-ee4e-ffffff5f5f5f/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/mySubnet-nsg",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "DefaultRule_AllowVnetInBound",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          },
          {
            "appliedTo": "/subscriptions/bbbb1b1b-cc2c-dd3d-ee4e-ffffff5f5f5f/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkInterfaces/myvm36",
            "matchedRule": {
              "action": "Deny",
              "ruleName": "UserRule_DenyVnetInBound"
            },
            "networkSecurityGroupId": "/subscriptions/bbbb1b1b-cc2c-dd3d-ee4e-ffffff5f5f5f/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/myVM-nsg",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "UserRule_DenyVnetInBound",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          }
        ],
        "securityRuleAccessResult": "Deny"
      },
      "profile": {
        "destination": "10.0.0.4",
        "destinationPort": "*",
        "direction": "Inbound",
        "protocol": "TCP",
        "source": "10.0.1.0/26"
      }
    }
  ]
}

Výsledek ukazuje, že pro příchozí připojení z podsítě Bastion se posuzují tři pravidla zabezpečení:

GlobalRules: Toto pravidlo správce zabezpečení se používá na úrovni virtuální sítě pomocí služby Azure Virtual Network Manage. Toto pravidlo umožňuje příchozí provoz TCP z podsítě Bastionu do virtuálního počítače.
mySubnet-nsg: Tato skupina zabezpečení sítě se použije na úrovni podsítě (podsíť virtuálního počítače). Toto pravidlo umožňuje příchozí provoz TCP z podsítě Bastionu do virtuálního počítače.
myVM-nsg: Tato skupina zabezpečení sítě se používá na úrovni síťového rozhraní (NIC). Pravidlo zakazuje příchozí provoz TCP z podsítě Bastionu do virtuálního počítače.

Přidání pravidla zabezpečení pro povolení provozu z podsítě Bastionu

Pokud se chcete připojit k virtuálnímu počítači myVM pomocí služby Azure Bastion, musí být provoz z podsítě Bastion povolený skupinou zabezpečení sítě. Pokud chcete povolit provoz z verze 10.0.1.0/26, přidejte pravidlo zabezpečení s vyšší prioritou (číslo nižší priority) než pravidlo DenyVnetInBound nebo upravte pravidlo DenyVnetInBound tak, aby umožňovalo provoz z podsítě Bastion.

Pravidlo zabezpečení můžete přidat do skupiny zabezpečení sítě ze stránky Network Watcher, která vám ukázala podrobnosti o pravidle zabezpečení, které zamítá provoz do virtuálního počítače.

Pokud chcete přidat pravidlo zabezpečení ze služby Network Watcher, vyberte + Přidat pravidlo zabezpečení a pak zadejte nebo vyberte následující hodnoty:

Nastavení	Hodnota
Source	Vyberte IP adresy.
Zdrojové IP adresy/rozsahy CIDR	Zadejte 10.0.1.0/26, což je rozsah IP adres podsítě Bastion.
Rozsahy zdrojových portů	Vstoupit*.
Cíl	Vyberte libovolnou položku.
Služba	Vyberte Vlastní.
Rozsahy cílových portů	Vstoupit*.
Protokol	Vyberte libovolnou položku.
Akce	Vyberte Povolit.
Priorita	Zadejte 900, což je vyšší priorita než 1000 pro pravidlo DenyVnetInBound .
Název	Zadejte AllowBastionConnections.

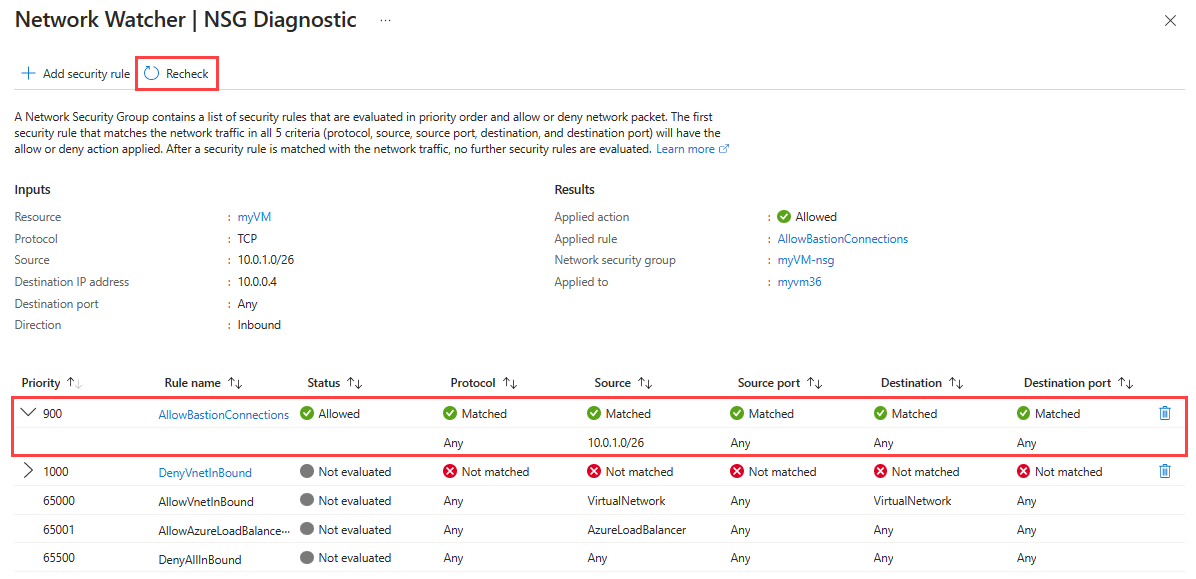

Znovu spusťte diagnostickou relaci výběrem možnosti Znovu zkontrolovat . Diagnostická relace by teď měla ukázat, že je povolený provoz z podsítě Bastionu.

Pravidlo zabezpečení AllowBastionConnections umožňuje provoz z libovolné IP adresy ve verzi 10.0.1.0/26 do virtuálního počítače. Vzhledem k tomu, že hostitel Bastion používá IP adresy od 10.0.1.0/26, je jeho připojení k virtuálnímu počítači povoleno pravidlem zabezpečení AllowBastionConnections .

Pomocí rutiny Add-AzNetworkSecurityRuleConfig vytvořte pravidlo zabezpečení, které povoluje provoz z podsítě Bastionu. Potom pomocí set-AzNetworkSecurityGroup aktualizujte skupinu zabezpečení sítě pomocí nového pravidla zabezpečení.

# Place the network security group configuration into a variable.
$networkSecurityGroup = Get-AzNetworkSecurityGroup -Name 'myVM-nsg' -ResourceGroupName 'myResourceGroup'
# Create a security rule.
Add-AzNetworkSecurityRuleConfig -Name 'AllowBastionConnections' -NetworkSecurityGroup $networkSecurityGroup -Priority '900' -Access 'Allow' `
-Protocol '*' -Direction 'Inbound' -SourceAddressPrefix '10.0.1.0/26' -SourcePortRange '*' -DestinationAddressPrefix '*' -DestinationPortRange '*'
# Updates the network security group.
Set-AzNetworkSecurityGroup -NetworkSecurityGroup $networkSecurityGroup

Pomocí invoke-AzNetworkWatcherNetworkConfigurationDiagnostic znovu zkontrolujte pomocí nové diagnostické relace NSG.

# Create a profile for the diagnostic session.
$profile = New-AzNetworkWatcherNetworkConfigurationDiagnosticProfile -Direction 'Inbound' -Protocol 'Tcp' -Source '10.0.1.0/26' -Destination '10.0.0.4' -DestinationPort '*'
# Place the virtual machine configuration into a variable.
$vm = Get-AzVM -Name 'myVM' -ResourceGroupName 'myResourceGroup'
# Start the diagnostic session.
Invoke-AzNetworkWatcherNetworkConfigurationDiagnostic -Location 'eastus' -TargetResourceId $vm.Id -Profile $profile | Format-List

Vrátí se podobný výstup jako v následujícím příkladu:

Results     : {Microsoft.Azure.Commands.Network.Models.PSNetworkConfigurationDiagnosticResult}
ResultsText : [
                {
                  "Profile": {
                    "Direction": "Inbound",
                    "Protocol": "Tcp",
                    "Source": "10.0.1.0/26",
                    "Destination": "10.0.0.4",
                    "DestinationPort": "*"
                  },
                  "NetworkSecurityGroupResult": {
                    "SecurityRuleAccessResult": "Allow",
                    "EvaluatedNetworkSecurityGroups": [
                      {
                        "NetworkSecurityGroupId": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/NetworkAdmin/providers/Microsoft.Network/networkManagers/GlobalRules",
                        "MatchedRule": {
                          "RuleName": "VirtualNetwork",
                          "Action": "Allow"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "VirtualNetwork",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      },
                      {
                        "NetworkSecurityGroupId": "/subscriptions/bbbb1b1b-cc2c-dd3d-ee4e-ffffff5f5f5f/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/mySubnet-nsg",
                        "MatchedRule": {
                          "RuleName": "DefaultRule_AllowVnetInBound",
                          "Action": "Allow"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "DefaultRule_AllowVnetInBound",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      },
                      {
                        "NetworkSecurityGroupId": "/subscriptions/bbbb1b1b-cc2c-dd3d-ee4e-ffffff5f5f5f/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/myVM-nsg",
                        "MatchedRule": {
                          "RuleName": "UserRule_AllowBastionConnections",
                          "Action": "Allow"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "UserRule_AllowBastionConnections",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      }
                    ]
                  }
                }
              ]

Pravidlo zabezpečení AllowBastionConnections umožňuje provoz z libovolné IP adresy ve verzi 10.0.1.0/26 do virtuálního počítače. Vzhledem k tomu, že hostitel Bastion používá IP adresy od 10.0.1.0/26, je jeho připojení k virtuálnímu počítači povoleno pravidlem zabezpečení AllowBastionConnections .

Pomocí příkazu az network nsg rule create přidejte do skupiny zabezpečení sítě pravidlo zabezpečení, které povoluje provoz z podsítě Bastion.

# Add a security rule to the network security group.
az network nsg rule create --name 'AllowBastionConnections' --resource-group 'myResourceGroup' --nsg-name 'myVM-nsg' --priority '900' \
--access 'Allow' --protocol '*' --direction 'Inbound' --source-address-prefixes '10.0.1.0/26' --source-port-ranges '*' \
--destination-address-prefixes '*' --destination-port-ranges '*'

Pomocí příkazu az network watcher run-configuration-diagnostic znovu zkontrolujte pomocí nové diagnostické relace NSG.

# Start the the NSG diagnostics session.
az network watcher run-configuration-diagnostic --resource 'myVM' --resource-group 'myResourceGroup' --resource-type 'virtualMachines' --direction 'Inbound' --protocol 'TCP' --source '10.0.1.0/26' --destination '10.0.0.4' --port '*'

Vrátí se podobný výstup jako v následujícím příkladu:

{
  "results": [
    {
      "networkSecurityGroupResult": {
        "evaluatedNetworkSecurityGroups": [
          {
            "appliedTo": "/subscriptions/bbbb1b1b-cc2c-dd3d-ee4e-ffffff5f5f5f/resourceGroups/myResourceGroup/providers/Microsoft.Network/virtualNetworks/myVNet",
            "matchedRule": {
              "action": "Allow",
              "ruleName": "VirtualNetwork"
            },
            "networkSecurityGroupId": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/NetworkAdmin/providers/Microsoft.Network/networkManagers/GlobalRules",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "VirtualNetwork",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          },
          {
            "appliedTo": "/subscriptions/bbbb1b1b-cc2c-dd3d-ee4e-ffffff5f5f5f/resourceGroups/myResourceGroup/providers/Microsoft.Network/virtualNetworks/myVNet/subnets/mySubnet",
            "matchedRule": {
              "action": "Allow",
              "ruleName": "DefaultRule_AllowVnetInBound"
            },
            "networkSecurityGroupId": "/subscriptions/bbbb1b1b-cc2c-dd3d-ee4e-ffffff5f5f5f/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/mySubnet-nsg",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "DefaultRule_AllowVnetInBound",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          },
          {
            "appliedTo": "/subscriptions/bbbb1b1b-cc2c-dd3d-ee4e-ffffff5f5f5f/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkInterfaces/myvm36",
            "matchedRule": {
              "action": "Allow",
              "ruleName": "UserRule_AllowBastionConnections"
            },
            "networkSecurityGroupId": "/subscriptions/bbbb1b1b-cc2c-dd3d-ee4e-ffffff5f5f5f/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/myVM-nsg",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "UserRule_AllowBastionConnections",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          }
        ],
        "securityRuleAccessResult": "Allow"
      },
      "profile": {
        "destination": "10.0.0.4",
        "destinationPort": "*",
        "direction": "Inbound",
        "protocol": "TCP",
        "source": "10.0.1.0/26"
      }
    }
  ]
}

Vyčištění prostředků

Pokud už je nepotřebujete, odstraňte skupinu prostředků a všechny prostředky, které obsahuje:

Do pole Hledat v horní části portálu zadejte myResourceGroup. Ve výsledcích hledání vyberte myResourceGroup .
Vyberte Odstranit skupinu prostředků.
V části Odstranit skupinu prostředků zadejte myResourceGroup a pak vyberte Odstranit.
Výběrem možnosti Odstranit potvrďte odstranění skupiny prostředků a všech jejích prostředků.

Pomocí rutiny Remove-AzResourceGroup odstraňte skupinu prostředků a všechny prostředky, které obsahuje.

# Delete the resource group and all the resources it contains.
Remove-AzResourceGroup -Name 'myResourceGroup' -Force

Pomocí příkazu az group delete odeberte skupinu prostředků a všechny prostředky, které obsahuje.

# Delete the resource group and all the resources it contains.
az group delete --name 'myResourceGroup' --yes --no-wait

Další informace o dalších nástrojích Network Watcher najdete v tématu Co je Azure Network Watcher?
Informace o řešení potíží se směrováním virtuálních počítačů najdete v tématu Diagnostika potíží se směrováním sítě virtuálních počítačů.

Sdílet prostřednictvím

Diagnostika pravidel zabezpečení sítě

Požadavky

Vytvoření virtuální sítě a hostitele Bastionu

Vytvoření virtuálního počítače

Přidání pravidla zabezpečení do skupiny zabezpečení sítě

Kontrola pravidel zabezpečení použitých pro provoz virtuálního počítače

Přidání pravidla zabezpečení pro povolení provozu z podsítě Bastionu

Vyčištění prostředků

Váš názor

Další materiály

Sdílet prostřednictvím

Diagnostika pravidel zabezpečení sítě

Požadavky

Vytvoření virtuální sítě a hostitele Bastionu

Vytvoření virtuálního počítače

Přidání pravidla zabezpečení do skupiny zabezpečení sítě

Kontrola pravidel zabezpečení použitých pro provoz virtuálního počítače

Přidání pravidla zabezpečení pro povolení provozu z podsítě Bastionu

Vyčištění prostředků

Související obsah

Váš názor

Další materiály
