ColorMatrix Třída

Definice

Obor názvů:

System.Drawing.Imaging

Sestavení:

System.Drawing.Common.dll

Balíček:

System.Drawing.Common v9.0.0-preview.5.24306.5

Zdroj:

ColorMatrix.cs

Definuje matici 5 x 5, která obsahuje souřadnice prostoru RGBAW. Několik metod ImageAttributes třídy upravuje barvy obrázků pomocí barevné matice. Tuto třídu nelze zdědit.

public ref class ColorMatrix sealed

public sealed class ColorMatrix

type ColorMatrix = class

Public NotInheritable Class ColorMatrix

Dědičnost

Object

ColorMatrix

Příklady

Následující příklad vezme obrázek, který je všechny barvy (0.2, 0.0, 0.4, 1.0) a použije transformaci popsanou v předchozích odstavcích.

Následující obrázek znázorňuje původní obrázek vlevo a transformovaný obrázek vpravo.

barvy barvy

Kód v následujícím příkladu používá k přebarvení následující kroky:

1. Inicializace objektu ColorMatrix

2. Vytvořte objekt ImageAttributes a předejte objekt ColorMatrix metodě SetColorMatrix objektu ImageAttributes.

3. Předejte objekt ImageAttributes metodě DrawImage objektu Graphics.

Předchozí příklad je určen pro použití s Windows Forms a vyžaduje PaintEventArgse, což je parametr obslužné rutiny události Paint.

Image image = new Bitmap("InputColor.bmp");
ImageAttributes imageAttributes = new ImageAttributes();
int width = image.Width;
int height = image.Height;

float[][] colorMatrixElements = {
   new float[] {2,  0,  0,  0, 0},        // red scaling factor of 2
   new float[] {0,  1,  0,  0, 0},        // green scaling factor of 1
   new float[] {0,  0,  1,  0, 0},        // blue scaling factor of 1
   new float[] {0,  0,  0,  1, 0},        // alpha scaling factor of 1
   new float[] {.2f, .2f, .2f, 0, 1}};    // three translations of 0.2

ColorMatrix colorMatrix = new ColorMatrix(colorMatrixElements);

imageAttributes.SetColorMatrix(
   colorMatrix,
   ColorMatrixFlag.Default,
   ColorAdjustType.Bitmap);

e.Graphics.DrawImage(image, 10, 10);

e.Graphics.DrawImage(
   image,
   new Rectangle(120, 10, width, height),  // destination rectangle
   0, 0,        // upper-left corner of source rectangle
   width,       // width of source rectangle
   height,      // height of source rectangle
   GraphicsUnit.Pixel,
   imageAttributes);

Dim image As New Bitmap("InputColor.bmp")
Dim imageAttributes As New ImageAttributes()
Dim width As Integer = image.Width
Dim height As Integer = image.Height

' The following matrix consists of the following transformations:
' red scaling factor of 2
' green scaling factor of 1
' blue scaling factor of 1
' alpha scaling factor of 1
' three translations of 0.2
Dim colorMatrixElements As Single()() = { _
   New Single() {2, 0, 0, 0, 0}, _
   New Single() {0, 1, 0, 0, 0}, _
   New Single() {0, 0, 1, 0, 0}, _
   New Single() {0, 0, 0, 1, 0}, _
   New Single() {0.2F, 0.2F, 0.2F, 0, 1}}

Dim colorMatrix As New ColorMatrix(colorMatrixElements)

imageAttributes.SetColorMatrix(colorMatrix, ColorMatrixFlag.Default, ColorAdjustType.Bitmap)

e.Graphics.DrawImage(image, 10, 10)

e.Graphics.DrawImage( _
   image, _
   New Rectangle(120, 10, width, height), _
   0, _
   0, _
   width, _
   height, _
   GraphicsUnit.Pixel, _
   imageAttributes)

Poznámky

Maticové koeficienty představují lineární transformaci 5 x 5, která se používá k transformaci homogenních hodnot ARGB. Například vektor ARGB je reprezentován červenou, zelenou, modrou, alfa a w, kde w je vždy 1.

Předpokládejme například, že chcete začít barvou (0.2, 0.0, 0.4, 1.0) a použít následující transformace:

1. Dvojitá červená komponenta

2. Přidejte 0,2 k červeným, zeleným a modrým komponentám.

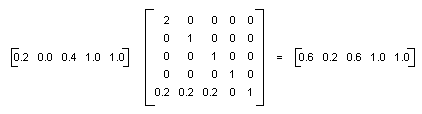

Následující násobení matice provede dvojici transformací v uvedeném pořadí.

Prvky barevné matice se indexují (založené na nule) podle řádku a potom sloupce. Například položka v pátém řádku a třetím sloupci matice M je označena maticí M[4][2].

Matice identit 5×5 (znázorněná na následujícím obrázku) má 1s na diagonále a 0s všude jinde. Pokud vynásobíte barevný vektor maticí identity, barevný vektor se nezmění. Pohodlný způsob, jak vytvořit matici transformace barev, je začít s maticí identity a provést malou změnu, která vytváří požadovanou transformaci.

Podrobnější informace o maticích a transformacích najdete v tématu souřadnicových systémů a transformací.

Konstruktory

ColorMatrix()	Inicializuje novou instanci ColorMatrix třídy.
ColorMatrix(Single[][])	Inicializuje novou instanci třídy ColorMatrix pomocí prvků v zadané matici newColorMatrix.

Vlastnosti

Item[Int32, Int32]	Získá nebo nastaví prvek na zadaný řádek a sloupec v ColorMatrix.
Matrix00	Získá nebo nastaví prvek na řádku 0 (nula) a 0 sloupec tohoto ColorMatrix.
Matrix01	Získá nebo nastaví prvek na řádku 0 (nula) a první sloupec tohoto ColorMatrix.
Matrix02	Získá nebo nastaví prvek na řádku 0 (nula) a druhý sloupec tohoto ColorMatrix.
Matrix03	Získá nebo nastaví prvek na řádku 0 (nula) a třetí sloupec tohoto ColorMatrix. Představuje alfa komponentu.
Matrix04	Získá nebo nastaví prvek na řádku 0 (nula) a čtvrtý sloupec tohoto ColorMatrix.
Matrix10	Získá nebo nastaví prvek na prvním řádku a 0 (nula) sloupec tohoto ColorMatrix.
Matrix11	Získá nebo nastaví prvek na prvním řádku a prvním sloupci tohoto ColorMatrix.
Matrix12	Získá nebo nastaví prvek na prvním řádku a druhém sloupci tohoto ColorMatrix.
Matrix13	Získá nebo nastaví prvek na prvním řádku a třetí sloupec tohoto ColorMatrix. Představuje alfa komponentu.
Matrix14	Získá nebo nastaví prvek na prvním řádku a čtvrtém sloupci tohoto ColorMatrix.
Matrix20	Získá nebo nastaví prvek na druhém řádku a 0 (nula) sloupce tohoto ColorMatrix.
Matrix21	Získá nebo nastaví prvek na druhém řádku a prvním sloupci tohoto ColorMatrix.
Matrix22	Získá nebo nastaví prvek na druhém řádku a druhém sloupci tohoto ColorMatrix.
Matrix23	Získá nebo nastaví prvek na druhém řádku a třetím sloupci tohoto ColorMatrix.
Matrix24	Získá nebo nastaví prvek na druhém řádku a čtvrtém sloupci tohoto ColorMatrix.
Matrix30	Získá nebo nastaví prvek na třetím řádku a 0 (nula) sloupec tohoto ColorMatrix.
Matrix31	Získá nebo nastaví prvek na třetím řádku a první sloupec tohoto ColorMatrix.
Matrix32	Získá nebo nastaví prvek na třetím řádku a druhém sloupci tohoto ColorMatrix.
Matrix33	Získá nebo nastaví prvek na třetím řádku a třetí sloupec tohoto ColorMatrix. Představuje alfa komponentu.
Matrix34	Získá nebo nastaví prvek na třetím řádku a čtvrtém sloupci tohoto ColorMatrix.
Matrix40	Získá nebo nastaví prvek na čtvrtém řádku a 0 (nula) sloupec tohoto ColorMatrix.
Matrix41	Získá nebo nastaví prvek na čtvrtém řádku a prvním sloupci tohoto ColorMatrix.
Matrix42	Získá nebo nastaví prvek na čtvrtém řádku a druhém sloupci tohoto ColorMatrix.
Matrix43	Získá nebo nastaví prvek na čtvrtém řádku a třetím sloupci tohoto ColorMatrix. Představuje alfa komponentu.
Matrix44	Získá nebo nastaví prvek na čtvrtém řádku a čtvrtém sloupci tohoto ColorMatrix.

Metody

Equals(Object)	Určuje, zda je zadaný objekt roven aktuálnímu objektu. (Zděděno od Object)
GetHashCode()	Slouží jako výchozí funkce hash. (Zděděno od Object)
GetType()	Získá Type aktuální instance. (Zděděno od Object)
MemberwiseClone()	Vytvoří mělkou kopii aktuálního Object. (Zděděno od Object)
ToString()	Vrátí řetězec, který představuje aktuální objekt. (Zděděno od Object)

Viz také

• přebarvení obrázků
