Přidání podpory přechodu k podrobnostem

Článek
12/20/2023

Pokud má vizuál hierarchii, můžete uživatelům povolit, aby pomocí funkce přechodu k podrobnostem Power BI zobrazili další podrobnosti.

Přečtěte si další informace o funkci přechodu k podrobnostem Power BI v režimu přechodu k podrobnostem v služba Power BI. Pokud chcete vizuálu povolit nebo zakázat funkci přechodu k podrobnostem dynamicky, přečtěte si článek Dynamické řízení přechodu k podrobnostem.

Povolení podpory přechodu k podrobnostem ve vizuálu

Pokud chcete podporovat akce přechodu k podrobnostem ve vizuálu, přidejte do pojmenovaného drill-downpole nové polecapabilities.json. Toto pole má jednu vlastnost s názvem roles dataRole, pro kterou chcete povolit akce přechodu k podrobnostem.

    "drilldown": {
        "roles": [
            "category"
        ]
    }

Poznámka:

DataRole přechodu k podrobnostem musí být typu Grouping . max vlastnost v podmínkách dataRole musí být nastavena na hodnotu 1.

Po přidání role do pole přechodu k podrobnostem můžou uživatelé přetáhnout více polí do role dat.

Příklad:

{
    "dataRoles": [
        {
            "displayName": "Category",
            "name": "category",
            "kind": "Grouping"
        },
        {
            "displayName": "Value",
            "name": "value",
            "kind": "Measure"
        }
    ],
    "drilldown": {
        "roles": [
            "category"
        ]
    },
    "dataViewMappings": [
        {
            "categorical": {
                "categories": {
                    "for": {
                        "in": "category"
                    }
                },
                "values": {
                    "select": [
                        {
                            "bind": {
                                "to": "value"
                            }
                        }
                    ]
                }
            }
        }
    ]
}

Vytvoření vizuálu s podporou přechodu k podrobnostem

Pokud chcete vytvořit vizuál s podporou přechodu k podrobnostem, spusťte následující příkaz:

pbiviz new testDrillDown -t default

Pokud chcete vytvořit výchozí ukázkový vizuál, použijte výše uvedený vzorek nově vytvořeného vizuálu capabilities.json .

Vytvořte vlastnost kontejneru pro div uložení elementů HTML vizuálu:

"use strict";

import "core-js/stable";
import "./../style/visual.less";
// imports

export class Visual implements IVisual {
    // visual properties
    // ...
    private div: HTMLDivElement; // <== NEW PROPERTY

    constructor(options: VisualConstructorOptions) {
        // constructor body
        // ...
    }

    public update(options: VisualUpdateOptions) {
        // update method body
        // ...
    }

    /**
     * Returns properties pane formatting model content hierarchies, properties and latest formatting values, Then populate properties pane.
     * This method is called once each time we open the properties pane or when the user edits any format property.
     */
    public getFormattingModel(): powerbi.visuals.FormattingModel {
        return this.formattingSettingsService.buildFormattingModel(this.formattingSettings);
    }
}

Aktualizujte konstruktor vizuálu:


export class Visual implements IVisual {
    // visual properties
    // ...
    private div: HTMLDivElement;

    constructor(options: VisualConstructorOptions) {
        console.log('Visual constructor', options);
        this.formattingSettingsService = new FormattingSettingsService();
        this.target = options.element;
        this.updateCount = 0;

        if (document) {
            const new_p: HTMLElement = document.createElement("p");
            new_p.appendChild(document.createTextNode("Update count:"));
            const new_em: HTMLElement = document.createElement("em");
            this.textNode = document.createTextNode(this.updateCount.toString());
            new_em.appendChild(this.textNode);
            new_p.appendChild(new_em);
            this.div = document.createElement("div"); // <== CREATE DIV ELEMENT
            this.target.appendChild(new_p);
        }
    }
}

Chcete-li vytvořit button, aktualizujte metodu vizuálu update :

export class Visual implements IVisual {
    // ...

    public update(options: VisualUpdateOptions) {
        this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
        console.log('Visual update', options);

        const dataView: DataView = options.dataViews[0];
        const categoricalDataView: DataViewCategorical = dataView.categorical;

        // don't create elements if no data
        if (!options.dataViews[0].categorical ||
            !options.dataViews[0].categorical.categories) {
            return
        }

        // to display current level of hierarchy
        if (typeof this.textNode !== undefined) {
            this.textNode.textContent = categoricalDataView.categories[categoricalDataView.categories.length - 1].source.displayName.toString();
        }

        // remove old elements
        // for better performance use D3js pattern:
        // https://d3js.org/#enter-exit
        while (this.div.firstChild) {
            this.div.removeChild(this.div.firstChild);
        }

        // create buttons for each category value
        categoricalDataView.categories[categoricalDataView.categories.length - 1].values.forEach( (category: powerbi.PrimitiveValue, index: number) => {
            let button = document.createElement("button");
            button.innerText = category.toString();

            this.div.appendChild(button);
        })

    }
    // ...

Použití jednoduchých stylů v .\style\visual.less:

button {
    margin: 5px;
    min-width: 50px;
    min-height: 50px;
}

Příprava ukázkových dat pro testování vizuálu:

H1	H2	H3	HODNOTY
A	A1	A11	0
A	A1	A12	2
A	A2	A21	3
A	A2	A22	4
A	A3	A31	5
A	A3	A32	6
T	B1	B11	7
T	B1	B12	8
T	B2	B21	9
T	B2	B22	10
T	B3	B31	11
T	B3	B32	12

A vytvořte hierarchii v Power BI Desktopu:

Snímek obrazovky znázorňující Power BI Desktop s vybranou novou hierarchií v místní nabídce

Do nové hierarchie zahrňte všechny sloupce kategorií (H1, H2, H3):

Snímek obrazovky znázorňující sloupce kategorií, které můžete přidat do nové hierarchie

Po těchto krocích byste měli získat následující vizuál:

Vizuál pro vývoj s tlačítky

Přidání místní nabídky do tlačítek ve vizuálu:

Uložte host objekt ve vlastnostech vizuálu a createSelectionManager volání metody pro vytvoření správce výběru, který zobrazí místní nabídku pomocí rozhraní API vizuálů Power BI.

"use strict";

import "core-js/stable";
import "./../style/visual.less";
// default imports

import IVisualHost = powerbi.extensibility.visual.IVisualHost;
import ISelectionManager = powerbi.extensibility.ISelectionManager;
import ISelectionId = powerbi.visuals.ISelectionId;

export class Visual implements IVisual {
    // visual properties
    // ...
    private div: HTMLDivElement;
    private host: IVisualHost; // <== NEW PROPERTY
    private selectionManager: ISelectionManager; // <== NEW PROPERTY

    constructor(options: VisualConstructorOptions) {
        // constructor body
        // save the host in the visuals properties
        this.host = options.host;
        // create selection manager
        this.selectionManager = this.host.createSelectionManager();
        // ...
    }

    public update(options: VisualUpdateOptions) {
        // update method body
        // ...
    }

    // ...
}

Změňte tělo zpětného forEach volání funkce na:

    categoricalDataView.categories[categoricalDataView.categories.length - 1].values.forEach( (category: powerbi.PrimitiveValue, index: number) => {
        // create selectionID for each category value
        let selectionID: ISelectionId = this.host.createSelectionIdBuilder()
            .withCategory(categoricalDataView.categories[0], index)
            .createSelectionId();

        let button = document.createElement("button");
        button.innerText = category.toString();

        // add event listener to click event
        button.addEventListener("click", (event) => {
            // call select method in the selection manager
            this.selectionManager.select(selectionID);
        });

        button.addEventListener("contextmenu", (event) => {
            // call showContextMenu method to display context menu on the visual
            this.selectionManager.showContextMenu(selectionID, {
                x: event.clientX,
                y: event.clientY
            });
            event.preventDefault();
        });

        this.div.appendChild(button);
    });

Použití dat ve vizuálu:

Snímek obrazovky znázorňující hierarchii s vyvolanou H2

V posledním kroku byste měli získat vizuál s výběry a místní nabídkou:

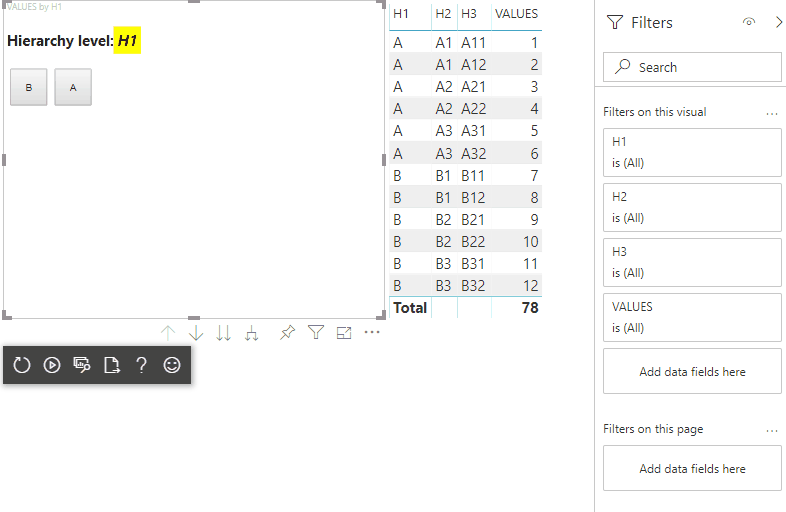

Animace ukazuje výběr přechodu k podrobnostem a přechod k podrobnostem z místní nabídky vizuálu.

Přidání podpory přechodu k podrobnostem pro mapování zobrazení maticových dat

Pokud chcete vizuál otestovat pomocí mapování zobrazení maticových dat, nejprve připravte ukázková data:

Řádek 1	Řádek 2	Řádek 3	Sloupec 1	Sloupec 2	Sloupec 3	Hodnoty
R1	R11	R111	S1	C11	C111	0
R1	R11	R112	S1	C11	C112	2
R1	R11	R113	S1	C11	C113	3
R1	R12	R121	S1	C12	C121	4
R1	R12	R122	S1	C12	C122	5
R1	R12	R123	S1	C12	C123	6
R1	R13	R131	S1	C13	C131	7
R1	R13	R132	S1	C13	C132	8
R1	R13	R133	S1	C13	C133	9
R2	R21	R211	C2	C21	C211	10
R2	R21	R212	C2	C21	C212	11
R2	R21	R213	C2	C21	C213	12
R2	R22	R221	C2	C22	C221	13
R2	R22	R222	C2	C22	C222	14
R2	R22	R223	C2	C22	C223	16
R2	R23	R231	C2	C23	C231	17
R2	R23	R232	C2	C23	C232	18
R2	R23	R233	C2	C23	C233	19

Pak na vizuál použijte následující mapování zobrazení dat:

{
    "dataRoles": [
        {
            "displayName": "Columns",
            "name": "columns",
            "kind": "Grouping"
        },
        {
            "displayName": "Rows",
            "name": "rows",
            "kind": "Grouping"
        },
        {
            "displayName": "Value",
            "name": "value",
            "kind": "Measure"
        }
    ],
    "drilldown": {
        "roles": [
            "columns",
            "rows"
        ]
    },
    "dataViewMappings": [
        {
            "matrix": {
                "columns": {
                    "for": {
                        "in": "columns"
                    }
                },
                "rows": {
                    "for": {
                        "in": "rows"
                    }
                },
                "values": {
                    "for": {
                        "in": "value"
                    }
                }
            }
        }
    ]
}

Použití dat ve vizuálu:

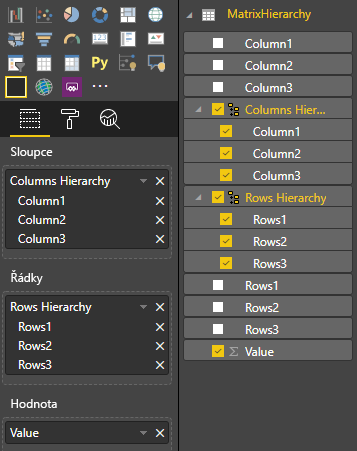

Snímek obrazovky znázorňující MatrixHierarchy s vybranou hierarchií sloupců a řádků a jejich členy

Import požadovaných rozhraní pro zpracování mapování zobrazení maticových dat:

// ...
import DataViewMatrix = powerbi.DataViewMatrix;
import DataViewMatrixNode = powerbi.DataViewMatrixNode;
import DataViewHierarchyLevel = powerbi.DataViewHierarchyLevel;
// ...

Vytvořte dvě vlastnosti pro dva divřádky a prvky sloupců:

export class Visual implements IVisual {
    // ...
    private rowsDiv: HTMLDivElement;
    private colsDiv: HTMLDivElement;
    // ...
    constructor(options: VisualConstructorOptions) {
        // constructor body
        // ...
        // Create div elements and append to main div of the visual
        this.rowsDiv = document.createElement("div");
        this.target.appendChild(this.rowsDiv);

        this.colsDiv = document.createElement("div");
        this.target.appendChild(this.colsDiv);
    }
    // ...
}

Před vykreslováním prvků zkontrolujte data a zobrazte aktuální úroveň hierarchie:

export class Visual implements IVisual {
    // ...
    constructor(options: VisualConstructorOptions) {
        // constructor body
    }

    public update(options: VisualUpdateOptions) {
        this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
        console.log('Visual update', options);

        const dataView: DataView = options.dataViews[0];
        const matrixDataView: DataViewMatrix = dataView.matrix;

        // if the visual doesn't receive the data no reason to continue rendering
        if (!matrixDataView ||
            !matrixDataView.columns ||
            !matrixDataView.rows ) {
            return
        }

        // to display current level of hierarchy
        if (typeof this.textNode !== undefined) {
            this.textNode.textContent = categoricalDataView.categories[categoricalDataView.categories.length - 1].source.displayName.toString();
        }
        // ...
    }
    // ...
}

Vytvoření funkce treeWalker pro procházení hierarchie:

export class Visual implements IVisual {
    // ...
    public update(options: VisualUpdateOptions) {
        // ...

        // if the visual doesn't receive the data no reason to continue rendering
        if (!matrixDataView ||
            !matrixDataView.columns ||
            !matrixDataView.rows ) {
            return
        }

        const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
            // ...
            if (matrixNode.children) {
                // ...
                // traversing child nodes
                matrixNode.children.forEach((node, index) => treeWalker(node, index, levels, childDiv));
            }
        }

        // traversing rows
        const rowRoot: DataViewMatrixNode = matrixDataView.rows.root;
        rowRoot.children.forEach((node, index) => treeWalker(node, index, matrixDataView.rows.levels, this.rowsDiv));

        // traversing columns
        const colRoot = matrixDataView.columns.root;
        colRoot.children.forEach((node, index) => treeWalker(node, index, matrixDataView.columns.levels, this.colsDiv));
    }
    // ...
}

Vygenerujte výběry pro datové body.

const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
    // generate selectionID for each node of matrix
    const selectionID: ISelectionID = this.host.createSelectionIdBuilder()
        .withMatrixNode(matrixNode, levels)
        .createSelectionId();
    // ...
    if (matrixNode.children) {
        // ...
        // traversing child nodes
        matrixNode.children.forEach((node, index) => treeWalker(node, index, levels, childDiv));
    }
}

Vytvořte div pro každou úroveň hierarchie:

const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
    // generate selectionID for each node of matrix
    const selectionID: ISelectionID = this.host.createSelectionIdBuilder()
        .withMatrixNode(matrixNode, levels)
        .createSelectionId();
    // ...
    if (matrixNode.children) {
        // create div element for level
        const childDiv = document.createElement("div");
        // add to current div
        div.appendChild(childDiv);
        // create paragraph element to display next
        const p = document.createElement("p");
        // display level name on paragraph element
        const level = levels[matrixNode.level];
        p.innerText = level.sources[level.sources.length - 1].displayName;
        // add paragraph element to created child div
        childDiv.appendChild(p);
        // traversing child nodes
        matrixNode.children.forEach((node, index) => treeWalker(node, index, levels, childDiv));
    }
}

Vytvoření buttons pro interakci s vizuálem a zobrazení místní nabídky pro maticové datové body:

const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
    // generate selectionID for each node of matrix
    const selectionID: ISelectionID = this.host.createSelectionIdBuilder()
        .withMatrixNode(matrixNode, levels)
        .createSelectionId();

    // create button element
    let button = document.createElement("button");
    // display node value/name of the button's text
    button.innerText = matrixNode.value.toString();

    // add event listener on click
    button.addEventListener("click", (event) => {
        // call select method in the selection manager
        this.selectionManager.select(selectionID);
    });

    // display context menu on click
    button.addEventListener("contextmenu", (event) => {
        // call showContextMenu method to display context menu on the visual
        this.selectionManager.showContextMenu(selectionID, {
            x: event.clientX,
            y: event.clientY
        });
        event.preventDefault();
    });

    div.appendChild(button);

    if (matrixNode.children) {
        // ...
    }
}

Před dalším vykreslením prvků vymažte div prvky:

public update(options: VisualUpdateOptions) {
    // ...
    const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
        // ...
    }

    // remove old elements
    // to better performance use D3js pattern:
    // https://d3js.org/#enter-exit
    while (this.rowsDiv.firstChild) {
        this.rowsDiv.removeChild(this.rowsDiv.firstChild);
    }
    // create label for row elements
    const prow = document.createElement("p");
    prow.innerText = "Rows";
    this.rowsDiv.appendChild(prow);

    while (this.colsDiv.firstChild) {
        this.colsDiv.removeChild(this.colsDiv.firstChild);
    }
    // create label for columns elements
    const pcol = document.createElement("p");
    pcol.innerText = "Columns";
    this.colsDiv.appendChild(pcol);

    // render elements for rows
    const rowRoot: DataViewMatrixNode = matrixDataView.rows.root;
    rowRoot.children.forEach((node, index) => treeWalker(node, index, matrixDataView.rows.levels, this.rowsDiv));

    // render elements for columns
    const colRoot = matrixDataView.columns.root;
    colRoot.children.forEach((node, index) => treeWalker(node, index, matrixDataView.columns.levels, this.colsDiv));
}

Nakonec byste měli získat vizuál s místní nabídkou:

Animace zobrazuje místní nabídku vizuálu s možnostmi přechodu k podrobnostem nebo přechodu k podrobnostem.

Sdílet prostřednictvím

Přidání podpory přechodu k podrobnostem

Povolení podpory přechodu k podrobnostem ve vizuálu

Vytvoření vizuálu s podporou přechodu k podrobnostem

Přidání místní nabídky k vizuálním prvkům

Přidání podpory přechodu k podrobnostem pro mapování zobrazení maticových dat

Váš názor

Další materiály

H1	H2	H3	HODNOTY
A	A1	A11	0
A	A1	A12	2
A	A2	A21	3
A	A2	A22	4
A	A3	A31	5
A	A3	A32	6
T	B1	B11	7
T	B1	B12	8
T	B2	B21	9
T	B2	B22	10
T	B3	B31	11
T	B3	B32	12

H1	H2	H3	HODNOTY
A	A1	A11	0
A	A1	A12	2
A	A2	A21	3
A	A2	A22	4
A	A3	A31	5
A	A3	A32	6
T	B1	B11	7
T	B1	B12	8
T	B2	B21	9
T	B2	B22	10
T	B3	B31	11
T	B3	B32	12

Sdílet prostřednictvím

Přidání podpory přechodu k podrobnostem

Povolení podpory přechodu k podrobnostem ve vizuálu

Vytvoření vizuálu s podporou přechodu k podrobnostem

Přidání místní nabídky k vizuálním prvkům

Přidání podpory přechodu k podrobnostem pro mapování zobrazení maticových dat

Související obsah

Váš názor

Další materiály

H1	H2	H3	HODNOTY
A	A1	A11	0
A	A1	A12	2
A	A2	A21	3
A	A2	A22	4
A	A3	A31	5
A	A3	A32	6
T	B1	B11	7
T	B1	B12	8
T	B2	B21	9
T	B2	B22	10
T	B3	B31	11
T	B3	B32	12
