Erstellen eines Anwendungsgateways mit Umleitung auf URL-Pfadbasis mithilfe von Azure PowerShell

  • Artikel

Sie können mit Azure PowerShell Routingregeln auf URL-Pfadbasis konfigurieren, wenn Sie ein Anwendungsgateway erstellen. In diesem Artikel erstellen Sie Back-End-Pools mithilfe von VM-Skalierungsgruppen. Danach erstellen Sie URL-Routingregeln, die sicherstellen, dass Webdatenverkehr an den richtigen Back-End-Pool umgeleitet wird.

In diesem Artikel werden folgende Vorgehensweisen behandelt:

  • Einrichten des Netzwerks
  • Erstellen eines Anwendungsgateways
  • Hinzufügen der Listener und Routingregeln
  • Erstellen von VM-Skalierungsgruppen für Back-End-Pools

Das folgende Beispiel zeigt Websitedatenverkehr, der von den Ports 8080 und 8081 gesendet und an die gleichen Back-End-Pools geleitet wird:

URL routing example

Sie können für dieses Verfahren auch die Azure-Befehlszeilenschnittstelle verwenden, wenn Ihnen dies lieber ist.

Wenn Sie kein Azure-Abonnement besitzen, können Sie ein kostenloses Konto erstellen, bevor Sie beginnen.

Hinweis

Es wird empfohlen, das Azure Az PowerShell-Modul für die Interaktion mit Azure zu verwenden. Informationen zu den ersten Schritten finden Sie unter Installieren des Azure Az PowerShell-Moduls. Informationen zum Migrieren zum Az PowerShell-Modul finden Sie unter Migrieren von Azure PowerShell von AzureRM zum Az-Modul.

Azure Cloud Shell

Azure hostet Azure Cloud Shell, eine interaktive Shell-Umgebung, die Sie über Ihren Browser nutzen können. Sie können entweder Bash oder PowerShell mit Cloud Shell verwenden, um mit Azure-Diensten zu arbeiten. Sie können die vorinstallierten Befehle von Cloud Shell verwenden, um den Code in diesem Artikel auszuführen, ohne etwas in Ihrer lokalen Umgebung installieren zu müssen.

Starten von Azure Cloud Shell:

Option Beispiel/Link
Wählen Sie rechts oben in einem Code- oder Befehlsblock die Option Ausprobieren aus. Durch die Auswahl von Ausprobieren wird der Code oder Befehl nicht automatisch in Cloud Shell kopiert. Screenshot that shows an example of Try It for Azure Cloud Shell.
Rufen Sie https://shell.azure.com auf, oder klicken Sie auf die Schaltfläche Cloud Shell starten, um Cloud Shell im Browser zu öffnen. Button to launch Azure Cloud Shell.
Wählen Sie im Azure-Portal rechts oben im Menü die Schaltfläche Cloud Shell aus. Screenshot that shows the Cloud Shell button in the Azure portal

So verwenden Sie Azure Cloud Shell:

  1. Starten Sie Cloud Shell.

  2. Wählen Sie die Schaltfläche Kopieren für einen Codeblock (oder Befehlsblock) aus, um den Code oder Befehl zu kopieren.

  3. Fügen Sie den Code oder Befehl mit STRG+UMSCHALT+V unter Windows und Linux oder CMD+UMSCHALT+V unter macOS in die Cloud Shell-Sitzung ein.

  4. Drücken Sie die EINGABETASTE, um den Code oder Befehl auszuführen.

Wenn Sie PowerShell lokal installieren und verwenden möchten, müssen Sie für dieses Verfahren mindestens Version 1.0.0 des Azure PowerShell-Moduls verwenden. Führen Sie Get-Module -ListAvailable Az aus, um die Version zu ermitteln. Wenn Sie ein Upgrade ausführen müssen, finden Sie unter Installieren des Azure PowerShell-Moduls Informationen dazu. Wenn Sie PowerShell lokal ausführen, müssen Sie auch Connect-AzAccount ausführen, um eine Verbindung mit Azure herzustellen.

Erstellen einer Ressourcengruppe

Eine Ressourcengruppe ist ein logischer Container, in dem Azure-Ressourcen bereitgestellt und verwaltet werden. Erstellen Sie mit New-AzResourceGroup eine Azure-Ressourcengruppe.

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

Erstellen von Netzwerkressourcen

Erstellen Sie mit New-AzVirtualNetworkSubnetConfig die Subnetzkonfigurationen für myBackendSubnet und myAGSubnet. Erstellen Sie mit New-AzVirtualNetwork und den Subnetzkonfigurationen das virtuelle Netzwerk myVNet. Erstellen Sie abschließend mithilfe von New-AzPublicIpAddress die öffentliche IP-Adresse mit dem Namen myAGPublicIPAddress. Diese Ressourcen werden verwendet, um Netzwerkkonnektivität für das Anwendungsgateway und die zugehörigen Ressourcen bereitzustellen.

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24

$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24

New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig

New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Dynamic

Erstellen eines Anwendungsgateways

In diesem Abschnitt erstellen Sie Ressourcen, die das Anwendungsgateway unterstützen, und schließlich das Anwendungsgateway selbst. Die Ressourcen, die Sie erstellen, umfassen:

  • IP-Konfigurationen und Front-End-Port: Ordnet das Subnetz, das Sie zuvor erstellt haben, dem Anwendungsgateway zu und weist einen Port für den Zugriff darauf zu.
  • Standardpool: Alle Anwendungsgateways müssen mindestens einen Back-End-Pool mit Servern haben.
  • Standardlistener und Regel: Der Standardlistener lauscht auf dem Port, der zugewiesen wurde, auf Datenverkehr, und die Standardregel sendet Datenverkehr an den Standardpool.

Erstellen der IP-Konfigurationen und des Front-End-Ports

Ordnen Sie das zuvor erstellte Subnetz myAGSubnet mithilfe von New-AzApplicationGatewayIPConfiguration dem Anwendungsgateway zu. Weisen Sie myAGPublicIPAddress mithilfe von New-AzApplicationGatewayFrontendIPConfig dem Anwendungsgateway zu. Danach können Sie mithilfe von New-AzApplicationGatewayFrontendPort den HTTP-Port erstellen.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$subnet=$vnet.Subnets[0]

$pip = Get-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Name myAGPublicIPAddress

$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet

$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip

$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

Erstellen des Standardpools und der Einstellungen

Erstellen Sie mit New-AzApplicationGatewayBackendAddressPool den Standard-Back-End-Pool appGatewayBackendPool für das Anwendungsgateway. Konfigurieren Sie mit New-AzApplicationGatewayBackendHttpSettings die Einstellungen für den Back-End-Pool.

$defaultPool = New-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool

$poolSettings = New-AzApplicationGatewayBackendHttpSettings `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

Erstellen des Standardlisteners und einer Regel

Ein Listener ist erforderlich, damit das Anwendungsgateway Datenverkehr in geeigneter Weise an einen Back-End-Pool weiterleiten kann. In diesem Artikel erstellen Sie mehrere Listener. Der erste grundlegende Listener erwartet Datenverkehr an der Stamm-URL. Die anderen Listener erwarten Datenverkehr an bestimmten URLs wie z. B. http://52.168.55.24:8080/images/ oder http://52.168.55.24:8081/video/.

Erstellen Sie einen Listener namens defaultListener mit New-AzApplicationGatewayHttpListener, der zuvor erstellten Front-End-Konfiguration und dem zuvor erstellten Front-End-Port. Für den Listener ist eine Regel erforderlich, damit bekannt ist, welcher Back-End-Pool für eingehenden Datenverkehr verwendet werden soll. Erstellen Sie mit New-AzApplicationGatewayRequestRoutingRule eine grundlegende Regel namens rule1.

$defaultlistener = New-AzApplicationGatewayHttpListener `
  -Name defaultListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport

$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name rule1 `
  -RuleType Basic `
  -HttpListener $defaultlistener `
  -BackendAddressPool $defaultPool `
  -BackendHttpSettings $poolSettings

Erstellen des Anwendungsgateways

Sie haben die erforderlichen unterstützenden Ressourcen erstellt. Geben Sie nun mit New-AzApplicationGatewaySku Parameter für das Anwendungsgateway myAppGateway an, und erstellen Sie es mit New-AzApplicationGateway.

$sku = New-AzApplicationGatewaySku `
  -Name Standard_Medium `
  -Tier Standard `
  -Capacity 2

New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $defaultPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $defaultlistener `
  -RequestRoutingRules $frontendRule `
  -Sku $sku

Hinzufügen von Back-End-Pools und Ports

Sie können Back-End-Pools mithilfe von Add-AzApplicationGatewayBackendAddressPool zu Ihrem Anwendungsgateway hinzufügen. In diesem Beispiel werden die Pools imagesBackendPool und videoBackendPool erstellt. Sie fügen den Front-End-Port für die Pools mit Add-AzApplicationGatewayFrontendPort hinzu. Anschließend übermitteln Sie die Änderungen mit Set-AzApplicationGateway an das Anwendungsgateway.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

Add-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport `
  -Port 8080

Add-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name rport `
  -Port 8081

Set-AzApplicationGateway -ApplicationGateway $appgw

Hinzufügen der Listener und Regeln

Hinzufügen der Listener

Fügen Sie mit Add-AzApplicationGatewayHttpListener die Listener namens backendListener und redirectedListener hinzu, die zum Weiterleiten des Datenverkehrs erforderlich sind.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPort = Get-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport

$redirectPort = Get-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name rport

$fipconfig = Get-AzApplicationGatewayFrontendIPConfig `
  -ApplicationGateway $appgw

Add-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $backendPort

Add-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name redirectedListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $redirectPort

Set-AzApplicationGateway -ApplicationGateway $appgw

Hinzufügen der standardmäßigen URL-Pfadzuordnung

URL-Pfadzuordnungen stellen sicher, dass bestimmte URLs an bestimmte Back-End-Pools weitergeleitet werden. Sie können mit New-AzApplicationGatewayPathRuleConfig und Add-AzApplicationGatewayUrlPathMapConfig URL-Pfadzuordnungen namens imagePathRule und videoPathRule erstellen.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$poolSettings = Get-AzApplicationGatewayBackendHttpSettings `
  -ApplicationGateway $appgw `
  -Name myPoolSettings

$imagePool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

$defaultPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name appGatewayBackendPool

$imagePathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name imagePathRule `
  -Paths "/images/*" `
  -BackendAddressPool $imagePool `
  -BackendHttpSettings $poolSettings

$videoPathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name videoPathRule `
  -Paths "/video/*" `
  -BackendAddressPool $videoPool `
  -BackendHttpSettings $poolSettings

Add-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap `
  -PathRules $imagePathRule, $videoPathRule `
  -DefaultBackendAddressPool $defaultPool `
  -DefaultBackendHttpSettings $poolSettings

Set-AzApplicationGateway -ApplicationGateway $appgw

Hinzufügen der Umleitungskonfiguration

Mit Add-AzApplicationGatewayRedirectConfiguration können Sie die Umleitung für den Listener konfigurieren.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendListener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener

$redirectConfig = Add-AzApplicationGatewayRedirectConfiguration `
  -ApplicationGateway $appgw `
  -Name redirectConfig `
  -RedirectType Found `
  -TargetListener $backendListener `
  -IncludePath $true `
  -IncludeQueryString $true

Set-AzApplicationGateway -ApplicationGateway $appgw

Hinzufügen der URL-Pfadzuordnung für die Umleitung

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$poolSettings = Get-AzApplicationGatewayBackendHttpSettings `
  -ApplicationGateway $appgw `
  -Name myPoolSettings

$defaultPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name appGatewayBackendPool

$redirectConfig = Get-AzApplicationGatewayRedirectConfiguration `
  -ApplicationGateway $appgw `
  -Name redirectConfig

$redirectPathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name redirectPathRule `
  -Paths "/images/*" `
  -RedirectConfiguration $redirectConfig

Add-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name redirectpathmap `
  -PathRules $redirectPathRule `
  -DefaultBackendAddressPool $defaultPool `
  -DefaultBackendHttpSettings $poolSettings

Set-AzApplicationGateway -ApplicationGateway $appgw

Hinzufügen von Routingregeln

Die Routingregeln ordnen die URL-Pfadzuordnungen den von Ihnen erstellten Listenern zu. Sie können mit dem Befehl Add-AzApplicationGatewayRequestRoutingRule die Regeln defaultRule und redirectedRule hinzufügen.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendlistener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener

$redirectlistener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name redirectedListener

$urlPathMap = Get-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap

$redirectPathMap = Get-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name redirectpathmap

Add-AzApplicationGatewayRequestRoutingRule `
  -ApplicationGateway $appgw `
  -Name defaultRule `
  -RuleType PathBasedRouting `
  -HttpListener $backendlistener `
  -UrlPathMap $urlPathMap

Add-AzApplicationGatewayRequestRoutingRule `
  -ApplicationGateway $appgw `
  -Name redirectedRule `
  -RuleType PathBasedRouting `
  -HttpListener $redirectlistener `
  -UrlPathMap $redirectPathMap

Set-AzApplicationGateway -ApplicationGateway $appgw

Erstellen von VM-Skalierungsgruppen

In diesem Beispiel erstellen Sie drei VM-Skalierungsgruppen, die die drei von Ihnen erstellten Back-End-Pools unterstützen. Die erstellten Skalierungsgruppen werden myvmss1, myvmss2 und myvmss3 genannt. Jede Skalierungsgruppe enthält zwei VM-Instanzen, auf denen Sie IIS installieren. Sie weisen die Skalierungsgruppe dem Back-End-Pool zu, wenn Sie die IP-Einstellungen konfigurieren.

Ersetzen Sie <Benutzername> und <Passwort> durch Ihre eigenen Werte, bevor Sie das Skript ausführen.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool `
  -ApplicationGateway $appgw

$imagesPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name imagesBackendPool `
  -ApplicationGateway $appgw

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name videoBackendPool `
  -ApplicationGateway $appgw

for ($i=1; $i -le 3; $i++)
{
  if ($i -eq 1)
  {
     $poolId = $backendPool.Id
  }
  if ($i -eq 2)
  {
    $poolId = $imagesPool.Id
  }
  if ($i -eq 3)
  {
    $poolId = $videoPool.Id
  }

  $ipConfig = New-AzVmssIpConfig `
    -Name myVmssIPConfig$i `
    -SubnetId $vnet.Subnets[1].Id `
    -ApplicationGatewayBackendAddressPoolsId $poolId

  $vmssConfig = New-AzVmssConfig `
    -Location eastus `
    -SkuCapacity 2 `
    -SkuName Standard_DS2 `
    -UpgradePolicyMode Automatic

  Set-AzVmssStorageProfile $vmssConfig `
    -ImageReferencePublisher MicrosoftWindowsServer `
    -ImageReferenceOffer WindowsServer `
    -ImageReferenceSku 2016-Datacenter `
    -ImageReferenceVersion latest `
    -OsDiskCreateOption FromImage

  Set-AzVmssOsProfile $vmssConfig `
    -AdminUsername <username> `
    -AdminPassword "<password>" `
    -ComputerNamePrefix myvmss$i

  Add-AzVmssNetworkInterfaceConfiguration `
    -VirtualMachineScaleSet $vmssConfig `
    -Name myVmssNetConfig$i `
    -Primary $true `
    -IPConfiguration $ipConfig

  New-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmssConfig
}

Installieren von IIS

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

for ($i=1; $i -le 3; $i++)
{
  $vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss$i

  Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
    -Name "customScript" `
    -Publisher "Microsoft.Compute" `
    -Type "CustomScriptExtension" `
    -TypeHandlerVersion 1.8 `
    -Setting $publicSettings

  Update-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmss
}

Testen des Anwendungsgateways

Sie können Get-AzPublicIPAddress verwenden, um die öffentliche IP-Adresse des Anwendungsgateways abzurufen. Kopieren Sie die öffentliche IP-Adresse, und fügen Sie sie in die Adressleiste des Browsers ein. Beispiel: http://52.168.55.24, http://52.168.55.24:8080/images/test.htm, http://52.168.55.24:8080/video/test.htm oder http://52.168.55.24:8081/images/test.htm.

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

Test base URL in application gateway

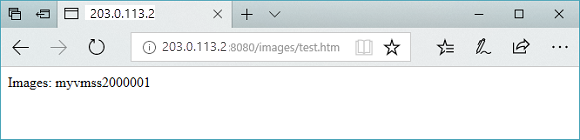

Ändern Sie die URL zu http://<IP-Adresse>:8080/images/test.html, und ersetzen Sie dabei <IP-Adresse> durch Ihre IP-Adresse. Die anschließende Anzeige sollte in etwa wie im folgenden Beispiel aussehen:

Test images URL in application gateway

Ändern Sie die URL zu http://<IP-Adresse>:8080/video/test.htm, und ersetzen Sie dabei <IP-Adresse> durch Ihre IP-Adresse. Die anschließende Anzeige sollte in etwa wie im folgenden Beispiel aussehen:

Test video URL in application gateway

Ändern Sie jetzt die URL zu http://<IP-Adresse>:8081/images/test.htm, und ersetzen Sie <IP-Adresse> durch Ihre IP-Adresse. Nun sollten Sie feststellen, dass der Datenverkehr an den Back-End-Pool für Bilder unter http://<ip-address>:8080/images zurückgeleitet wird.

Bereinigen von Ressourcen

Wenn Sie die Ressourcengruppe, das Anwendungsgateway und alle zugehörigen Ressourcen nicht mehr benötigen, entfernen Sie sie mit dem Befehl Remove-AzResourceGroup.

Remove-AzResourceGroup -Name myResourceGroupAG

Nächste Schritte

Erfahren Sie mehr darüber, welche Möglichkeiten das Anwendungsgateway bietet.
