Hinzufügen und Ändern einer Abfragevisualisierung in der Web-Benutzeroberfläche
In diesem Artikel erfahren Sie, wie Sie Visuals aus Abfrageergebnissen erstellen und anpassen, indem Sie die Benutzeroberfläche wie in Azure Data Explorer Dashboards verwenden. Diese Visuals können weiter bearbeitet und in einem Dashboard angeheftet werden. Das Hinzufügen oder Ändern dieser Visuals erfordert keine erneute Ausführung der Abfrage, was besonders bei umfangreichen Abfragen nützlich sein kann.
Eine vollständige Liste der verfügbaren Visuals finden Sie unter Visualisierung. Informationen zu Visuals, die nur in der Webbenutzeroberfläche oder in Dashboards verfügbar sind, finden Sie unter Dashboardspezifische Visuals.
Voraussetzungen
- Ein Microsoft-Konto oder eine Microsoft Entra Benutzeridentität. Ein Azure-Abonnement ist nicht erforderlich.
- Schnellstart: Erstellen eines Azure Data Explorer-Clusters und einer Datenbank. Verwenden Sie den öffentlich verfügbaren Hilfecluster, oder erstellen Sie einen Cluster und eine Datenbank.
Hinzufügen eines Visuals zu einer Abfrage
Führen Sie eine Abfrage auf der Azure Data Explorer-Weboberfläche aus. Sie können beispielsweise die folgende Abfrage verwenden:
StormEvents | where State == 'KANSAS' | summarize sum(DamageProperty) by EventTypeWählen Sie im Ergebnisraster + Visual hinzufügen aus.
Auf der rechten Seite wird ein Bereich geöffnet, in dem die Registerkarte Visuelle Formatierung ausgewählt ist.

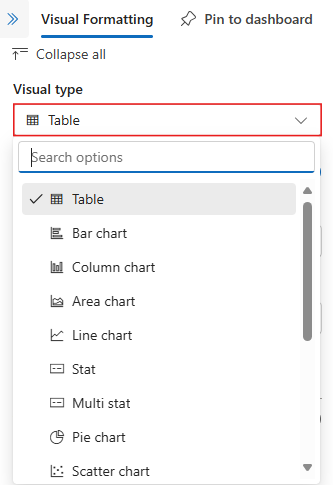

Wählen Sie in der Dropdownliste den Typ Visual aus. Eine Liste der verfügbaren Visualisierungen finden Sie unter Visualisierungen.
Festlegen von Anpassungseigenschaften
In der folgenden Tabelle werden die verfügbaren Anpassungseigenschaften beschrieben, alphabetisch nach Abschnitten kategorisiert, und es wird angegeben, welche Visuals die angegebene Eigenschaft unterstützen.
| `Section` | Eigenschaft | BESCHREIBUNG | Visualisierungstypen |
|---|---|---|---|
| Farben | Farbpalette | Bestimmt den Satz von Farben, die für das Wärmebild verwendet werden sollen. | Wärmebild |
| Bedingte Formatierung | Ausblenden oder Anzeigen | Eine Umschaltoption zum Deaktivieren oder Aktivieren der bedingten Formatierung. Weitere Informationen finden Sie unter Anwenden von bedingter Formatierung. | Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Tabelle, Zeitdiagramm |
| Daten | Y-Spalten | Die Spalten, die Daten für die vertikale Achse bereitstellen. | Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Liniendiagramm, Punktdiagramm, Zeitdiagramm |
| X-Spalte | Die Spalte, die Daten für die horizontale Achse bereitstellt. | Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Liniendiagramm, Punktdiagramm, Zeitdiagramm | |
| Reihenspalten | Die Spalten, die zum Kategorisieren von Daten in verschiedene Datenreihen verwendet werden. | Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Liniendiagramm, Punktdiagramm, Zeitdiagramm | |
| Kategoriespalte | Die Spalte, die die Datenkategorien bestimmt. | Trichterdiagramm, Wärmebild, Kreisdiagramm | |
| Bezeichnungsspalte | Weist jedem Slot Bezeichnungen mithilfe der angegebenen Spalte zu. | Multi Stat | |
| Wertspalte | Die Spalte, die Daten für die Visualisierung bereitstellt. | Trichterdiagramm, Multistat | |
| Wert | Die numerische Spalte, die als primäre Variable für das Wärmebild dient. | Wärmebild | |
| Numerische Spalte | Die Spalte, die den numerischen Wert für die Datenkategorie bereitstellt. | Kreisdiagramm | |
| Definieren des Standorts nach | Bestimmt die Zum Definieren des Standorts verwendete Methode: Ableiten, Breiten- und Längengrad oder Geopunkt. | Zuordnung | |
| Anzeigeoptionen | Sortieren nach | So ordnen Sie die Ergebnisse im Diagramm an: Name, Größe oder Keine. | Kreisdiagramm |
| Top N | Option, nur Abschnitte für die obersten n Werte im Diagramm anzuzeigen. | Kreisdiagramm | |
| Allgemein | Bildschirmausrichtung | Bestimmt die Ausrichtung der Anzeige: Horizontal oder Vertikal. | Multi Stat |
| Textgröße | Bestimmt die Größe des Texts: Empfohlen, Klein oder Groß. | Multi Stat, Stat | |
| Visuelles Format | Bestimmt das Format für das Diagramm. Bei Flächen-, Balken- und Säulendiagrammen kann das Format standard, gestapelt oder zu 100 % gestapelt sein. Bei Kreisdiagrammen kann das Format Kreis oder Ring sein. | Flächendiagramm, Balkendiagramm, Säulendiagramm, Kreisdiagramm | |
| Layout | Slotkonfiguration | Passt das Rasterlayout mit Optionen an, die von 1 Spalte bis 1 Zeile (1 Slot) bis zu 5 Spalten mal 5 Zeilen (25 Slots) reichen. | Multi Stat |
| Legende | Ausblenden oder Anzeigen | Blendet eine Legende aus, die Datenreihen im Diagramm erklärt, oder zeigt sie an. | Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Zeitdiagramm |
| Größe | Ausblenden oder Anzeigen | Schaltet die Größenanpassung für die Kartenpunkte ein oder aus. | Zuordnung |
| Spalte "Größe" | Die Spalte, die verwendet wird, um die Größe des Kartenpunkts zu bestimmen. | Zuordnung | |
| URLs | Link auf Spalte anwenden | Wenn diese Option aktiviert ist, wird durch Auswählen eines Werts in dieser Spalte die in der URL-Spalte angegebene URL angezeigt. | Tabelle |
| URL-Spalte | Die Spalte, die URL-Werte enthält. | Tabelle | |
| X-Achse | Label | Legt eine benutzerdefinierte Bezeichnung für die horizontale Achse fest. | Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Zeitdiagramm |
| Vertikaler Linienwert | Gibt einen Wert auf der horizontalen Achse für vertikale Verweislinien an. | Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Zeitdiagramm | |
| X-Achsenskalierung | Passt die Skalierung der horizontalen Achse an linear oder logarithmisch an. | Anomaliediagramm, Flächendiagramm, Balkendiagramm, Multistat, Punktdiagramm, Tabelle, Zeitdiagramm | |
| y-Achse | Label | Legt eine benutzerdefinierte Bezeichnung für die vertikale Achse fest. | Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Zeitdiagramm |
| Höchstwert | Definiert den maximalen Wert auf der vertikalen Achse. | Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Zeitdiagramm | |
| Mindestwert | Definiert den Minimalwert auf der vertikalen Achse. | Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Zeitdiagramm | |
| Referenzzeilen | Markiert einen Wert im Diagramm als Referenzlinie zur visuellen Anleitung. | Anomaliediagramm, Flächendiagramm, Balkendiagramm, Säulendiagramm, Multistat, Punktdiagramm, Zeitdiagramm |
Ändern einer vorhandenen Visualisierung
Es gibt zwei Möglichkeiten, den visuellen Formatierungsbereich zu verwenden, um eine vorhandene Visualisierung zu ändern.
Visual, das mit der Benutzeroberfläche erstellt wurde

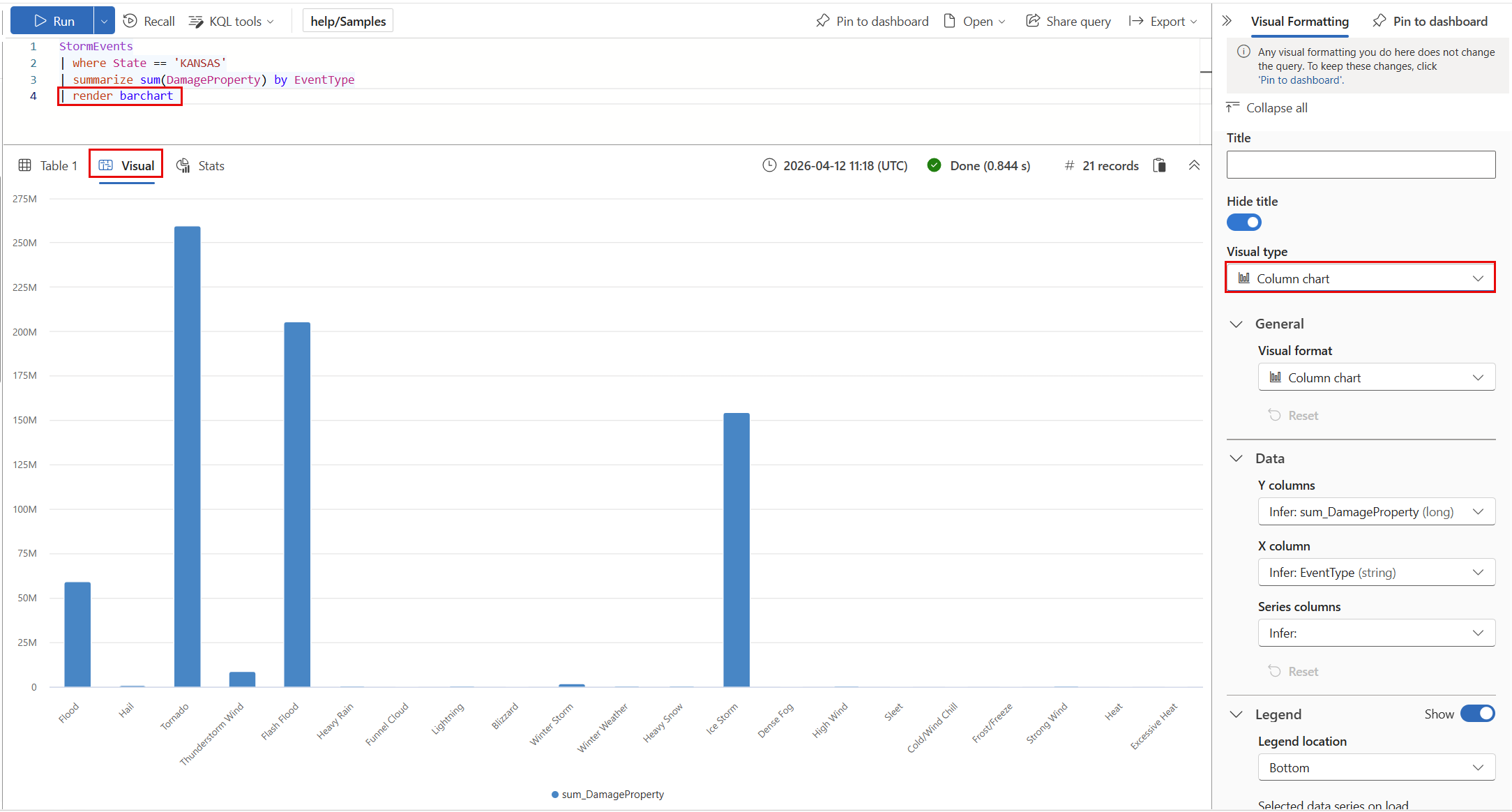

Wenn Sie ein Visual über die Benutzeroberfläche hinzugefügt haben, können Sie dieses Visual ändern, indem Sie im Ergebnisraster auf die Registerkarte Visual bearbeiten klicken.
Visual, das in der Abfrage erstellt wurde
Wenn Sie ein Visual mithilfe des Renderoperators erstellt haben, können Sie das Visual bearbeiten, indem Sie im Ergebnisraster Visual auswählen.
Wichtig
Beachten Sie, dass der visuelle Formatierungsbereich die visuelle Darstellung geändert hat, aber die ursprüngliche Abfrage nicht geändert hat.
An Dashboard anheften
Nachdem Sie das Visual formatiert haben, können Sie dieses Visual an eine neue oder vorhandene Dashboard anheften.
Wählen Sie im Bereich visuelle Formatierung die Option An Dashboard anheften aus.
Das Dialogfeld an Dashboard anheften wird geöffnet. Geben Sie einen Kachelnamen für dieses Visual ein, und wählen Sie eine neue oder vorhandene Dashboard aus.
Wählen Sie Anheftenaus.
