Aktivieren der Browserverbindung mit DevTest Labs-VMs mit Azure Bastion

Azure DevTest Labs und Azure Bastion sind integriert, sodass Sie über einen Browser eine Verbindung mit Ihren virtuellen Labcomputern herstellen können. Als Labbesitzer können Sie den Browserzugriff auf alle Ihre Lab-VMs über Azure Bastion aktivieren.

Azure Bastion bietet über das Remotedesktopprotokoll (RDP) und Secure Shell (SSH) sichere und nahtlose Konnektivität mittels Transport Layer Security (TLS), direkt über das Azure-Portal. Sie benötigen keinen anderen Client, Agent oder Software, um über Ihren Browser eine Verbindung mit Ihren Lab-VMs herzustellen. Ihre VMs benötigen keine öffentlichen IP-Adressen.

In diesem Artikel werden zwei verschiedene Möglichkeiten zum Aktivieren der Azure Bastion-Browserkonnektivität mit DevTest Labs-VMs beschrieben:

  • Sie können ein neues Azure Bastion-aktiviertes virtuelles Netzwerk für Ihr Lab und die zugehörigen VMs erstellen.
  • Sie können Azure Bastion in Ihrem vorhandenen virtuellen Labnetzwerk bereitstellen.

Voraussetzungen

  • Erhalten oder Erstellen eines Labs in DevTest Labs
  • Um Azure Bastion Browserzugriff verwenden zu können, müssen Labbenutzer auf dem Azure Bastion Host und im virtuellen Labnetzwerk, in dem Azure Bastion konfiguriert ist, über die Rolle Leser verfügen.

Option 1: Verbinden eines Labs mit einem Azure Bastion-aktivierten virtuellen Netzwerk

Erstellen Sie zunächst ein neues virtuelles Netzwerk mit einem Azure Bastion-Subnetz und einem anderen Subnetz darin. Ein Azure Bastion-Subnetz lässt das Erstellen von Nicht-Azure Bastion-Ressourcen im Subnetz nicht zu. Daher benötigen Sie das andere Subnetz zum Erstellen von Lab-VMs.

  1. Suchen Sie im Azure-Portal nach der Option Virtuelle Netzwerke und wählen Sie sie aus.

  2. Wählen Sie oben auf der Seite Virtuelle Netzwerke die Option + Erstellen aus.

  3. Geben Sie auf dem Bildschirm Virtuelles Netzwerk erstellen einen Namen für das neue virtuelle Netzwerk ein, und wählen Sie das gleiche Abonnement, die gleiche Ressourcengruppe und die gleiche Region wie für Ihr Lab aus.

  4. Klicken Sie auf Weiter: IP-Adressen.

  5. Auf der Registerkarte IP-Adressen gibt es bereits ein Subnetz, Standard. Wählen Sie Subnetz hinzufügen aus.

  6. Geben Sie im Bereich Subnetz hinzufügen unter Name den Namen AzureBastionSubnet ein.

  7. Geben Sie unter Subnetzadressbereich einen Adressbereich ein, der sich innerhalb des Adressraums des virtuellen Netzwerks befindet, sich jedoch nicht mit dem Standardsubnetz überschneidet. Bei Bedarf können Sie neue Adressräume in den leeren Feldern auf der Seite Virtuelles Netzwerk erstellen hinzufügen.

  8. Wählen Sie Hinzufügen.

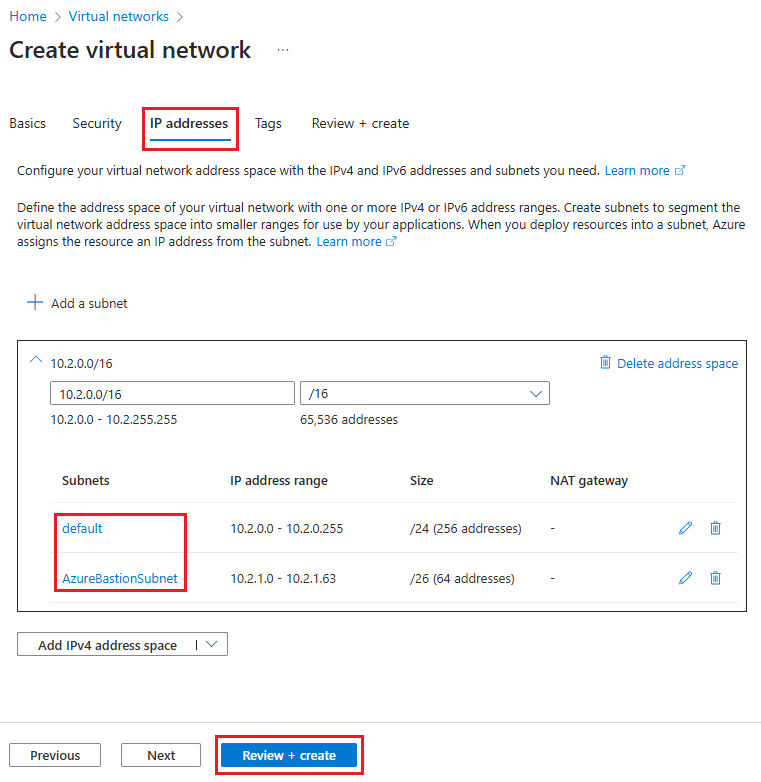

    Screenshot, der das Erstellen des Subnetzes

  9. Klicken Sie auf Überprüfen + erstellen und nach der Überprüfung auf Erstellen.

  10. Nachdem das neue virtuelle Netzwerk erstellt wurde, wechseln Sie zur entsprechenden Seite, wählen Sie im linken Navigationsbereich Subnetze aus, und vergewissern Sie sich, dass zwei Subnetze vorhanden sind: Standard und AzureBastionSubnet.

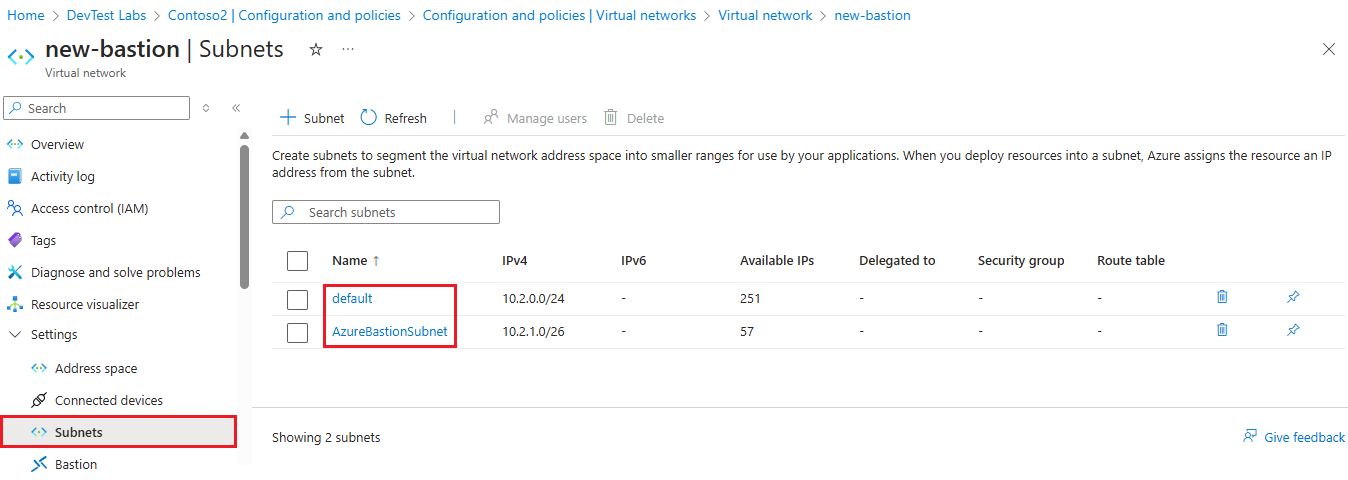

    Screenshot, der zwei Subnetze im virtuellen Azure Bastion-Netzwerk zeigt.

Verbinden Sie als Nächstes Ihr Lab mit dem neuen virtuellen Netzwerk:

  1. Wählen Sie auf der Seite Übersicht Ihres Labs im linken Navigationsbereich Konfiguration und Richtlinien aus.

  2. Wählen Sie auf der Seite Konfiguration und Richtlinien im linken Navigationsbereich unter Externe Ressourcen die Option Virtuelle Netzwerke aus.

  3. Wählen Sie auf der Seite Konfiguration und Richtlinien | Virtuelle Netzwerke die Option Hinzufügen aus.

  4. Wählen Sie im Bereich Virtuelles Netzwerk die Option Virtuelles Netzwerk auswählen aus.

  5. Wählen Sie auf der Seite Virtuelles Netzwerk auswählen das soeben erstellte Azure Bastion-aktivierte virtuelle Netzwerk aus.

  6. Wählen Sie auf der Seite Virtuelles Netzwerk die Option Speichern aus.

  7. Entfernen Sie auf der Seite Konfiguration und Richtlinien | Virtuelle Netzwerke alle vorherigen virtuellen Netzwerke aus dem Lab. Wählen Sie ... neben diesem virtuellen Netzwerk aus, wählen Sie Löschen und dann Ja aus.

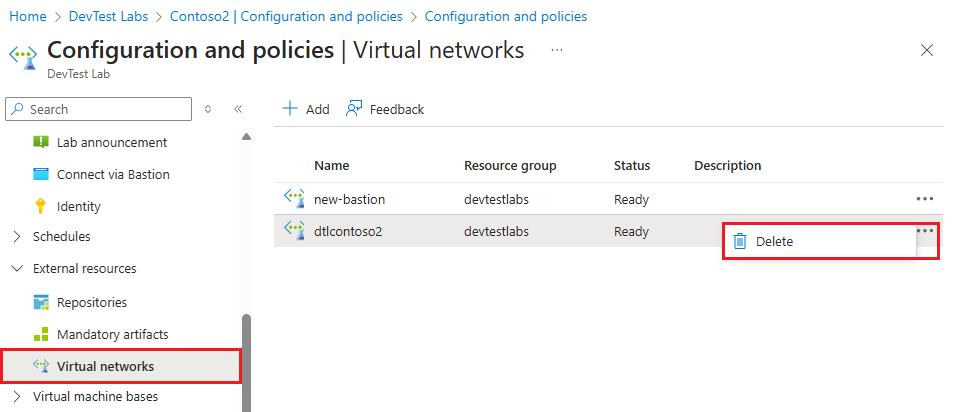

    Screenshot, der das Löschen des alten virtuellen Labnetzwerks zeigt.

Aktivieren der VM-Erstellung im Nicht-Azure Bastion-Subnetz:

  1. Wählen Sie auf der Seite Konfiguration und Richtlinien | Virtuelle Netzwerke das Azure Bastion-aktivierte virtuelle Netzwerk aus.

  2. Stellen Sie auf der Seite Virtuelles Netzwerk sicher, dass sowohl das Subnetz AzureBastionSubnet als auch das Subnetz Standard angezeigt werden. Wenn nicht beide Subnetze angezeigt werden, schließen Sie die Seite, und öffnen Sie sie erneut.

  3. Wählen Sie das Subnetz Standard aus.

  4. Wählen Sie im Bereich Lab-Subnetz unter Beim Erstellen virtueller Computer verwenden die Option Ja und dann Speichern aus. Sie können jetzt VMs im Standardsubnetz Ihres virtuellen Labnetzwerks erstellen.

    Screenshot, der das Aktivieren der VM-Erstellung im Standardsubnetz zeigt.

Option 2: Bereitstellen von Azure Bastion im vorhandenen virtuellen Netzwerk eines Labs

Erstellen Sie zunächst ein neues Azure Bastion-Subnetz im vorhandenen virtuellen Netzwerk Ihres Labs:

  1. Suchen Sie im Azure-Portal nach der Option Virtuelle Netzwerke und wählen Sie sie aus.

  2. Wählen Sie in der Liste auf der Seite Virtuelle Netzwerke das vorhandene virtuelle Netzwerk Ihres Labs aus.

  3. Wählen Sie auf der Seite „Virtuelles Netzwerk“ die Option Subnetze aus.

  4. Wählen Sie auf der Seite Subnetze die Option +Subnetz aus.

  5. Geben Sie im Bereich Subnetz hinzufügen unter Name den Namen AzureBastionSubnet ein.

  6. Geben Sie unter Subnetzadressbereich einen Adressbereich ein, der sich innerhalb des Adressraums des virtuellen Netzwerks befindet, sich jedoch nicht mit dem bestehenden Subnetz überschneidet.

    Tipp

    Möglicherweise müssen Sie dieses Dialogfeld abbrechen, im linken Navigationsbereich des virtuellen Netzwerks Adressraum auswählen und einen neuen Adressraum für das Subnetz erstellen.

  7. Wählen Sie Speichern aus.

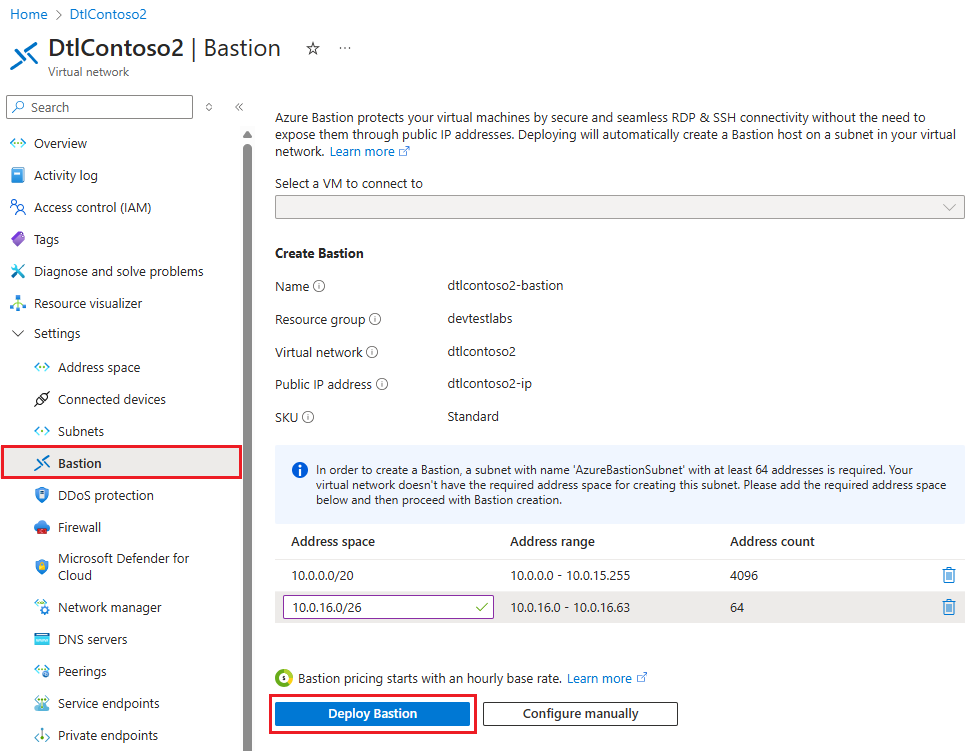

    Screenshot, der das Hinzufügen eines Subnetzes im vorhandenen virtuellen Netzwerk zeigt

Stellen Sie als Nächstes den Azure Bastion-Host im neuen Azure Bastion-Subnetz bereit:

  1. Suchen Sie im Azure-Portal nach Bastionhosts, und wählen Sie diese Option aus.

  2. Wählen Sie auf der Seite Bastions oben die Option + Erstellen aus.

  3. Geben Sie auf der Seite Bastion erstellen einen Namen ein, und wählen Sie das gleiche Abonnement die gleiche Ressourcengruppe und die gleiche Region wie für Ihr Lab aus.

  4. Wählen Sie unter Virtuelle Netzwerkein der Dropdownliste das virtuelle Netzwerk Ihres Labs aus, und stellen Sie sicher, dass AzureBastionSubnet unter Subnetz ausgewählt ist.

  5. Klicken Sie auf Überprüfen + erstellen und nach der Überprüfung auf Erstellen.

    Screenshot, der das Bereitstellen von Azure Bastion im vorhandenen virtuellen Netzwerk zeigt.

Verbinden zu Lab-VMs über Azure Bastion

Nachdem Sie Azure Bastion in Ihrem virtuellen Labnetzwerk bereitgestellt haben, aktivieren Sie Browserverbindungen für das Lab:

  1. Wählen Sie auf der Seite Übersicht des Labs die Option Konfiguration und Richtlinien und dann unter Einstellungen die Option Browserverbindung aus.

  2. Wählen Sie auf der Seite Browserverbindung die Option Ein aus.

  3. Wählen Sie im oberen Bereich der Seite Speichern aus.

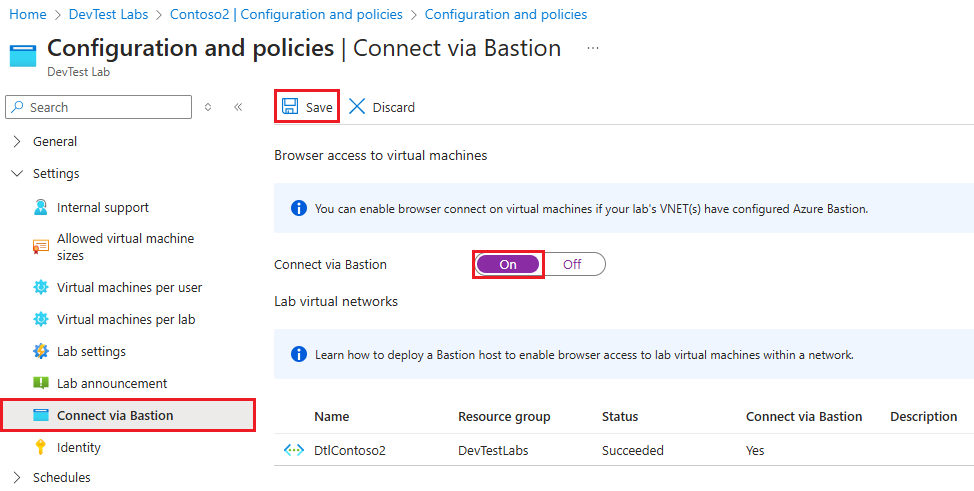

    Screenshot, der das Aktivieren der Browserverbindung zeigt.

So stellen Sie über Azure Bastion eine Verbindung mit einem virtuellen Labcomputer her:

  1. Wählen Sie auf der Seite Übersicht des Labs unter Meine virtuellen Computer eine Lab-VM aus.
  2. Wählen Sie oben auf der Seite des virtuellen Computers die Option Browserverbindung aus.
  3. Geben Sie im Bereich Browserverbindung den Benutzernamen und das Kennwort Ihres virtuellen Computers ein, und wählen Sie Verbinden aus.
