Referenz zur Überwachung von ExpressRoute-Daten
Dieser Artikel enthält eine Referenz von Protokoll- und Metrikdaten, die gesammelt werden, um die Leistung und Verfügbarkeit von ExpressRoute zu analysieren. Ausführliche Informationen über das Erfassen und Analysieren von Überwachungsdaten für ExpressRoute finden Sie unter Überwachen von ExpressRoute.
Metriken
In diesem Abschnitt werden alle automatisch gesammelten Plattformmetriken für ExpressRoute aufgeführt. Weitere Informationen finden Sie in der Liste aller in Azure Monitor unterstützten Plattformmetriken.
Metriktyp | Ressourcenanbieter/Typnamespace und Link zu einzelnen Metriken |
---|---|
ExpressRoute-Verbindung | Microsoft.Network/expressRouteCircuits |
ExpressRoute-Verbindungspeering | Microsoft.Network/expressRouteCircuits/peerings |
ExpressRoute-Gateways | Microsoft.Network/expressRouteGateways |
ExpressRoute Direct | Microsoft.Network/expressRoutePorts |
Hinweis
Die Verwendung von GlobalGlobalReachBitsInPerSecond und GlobalGlobalReachBitsOutPerSecond ist nur sichtbar, wenn mindestens eine Global Reach-Verbindung hergestellt wird.
Metrikdimensionen
Weitere Informationen zu Metrikdimensionen finden Sie unter Mehrdimensionale Metriken.
Den Metriken in ExpressRoute sind die folgenden Dimensionen zugeordnet.
Dimension für ExpressRoute-Verbindung
Dimensionsname | BESCHREIBUNG |
---|---|

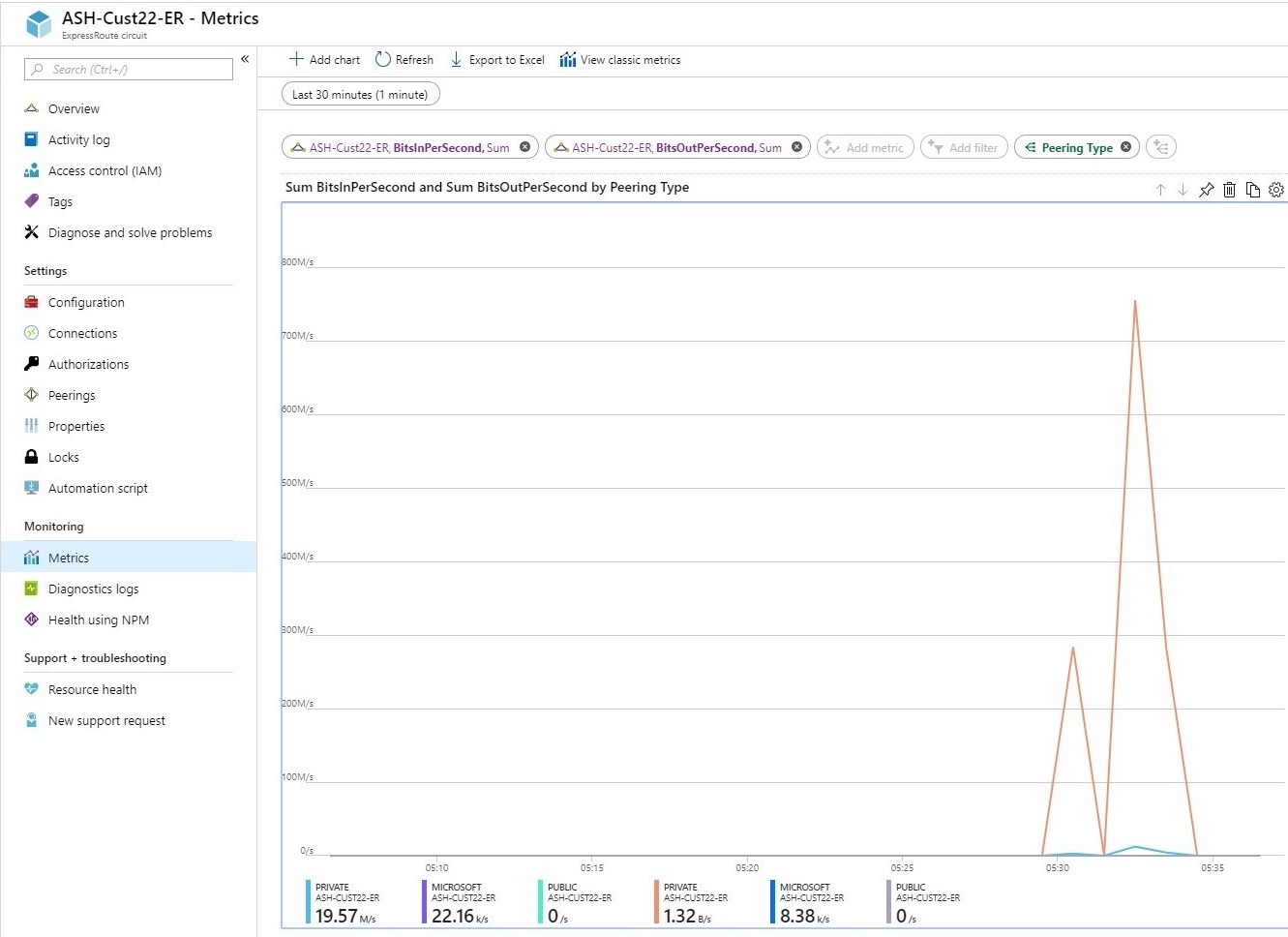

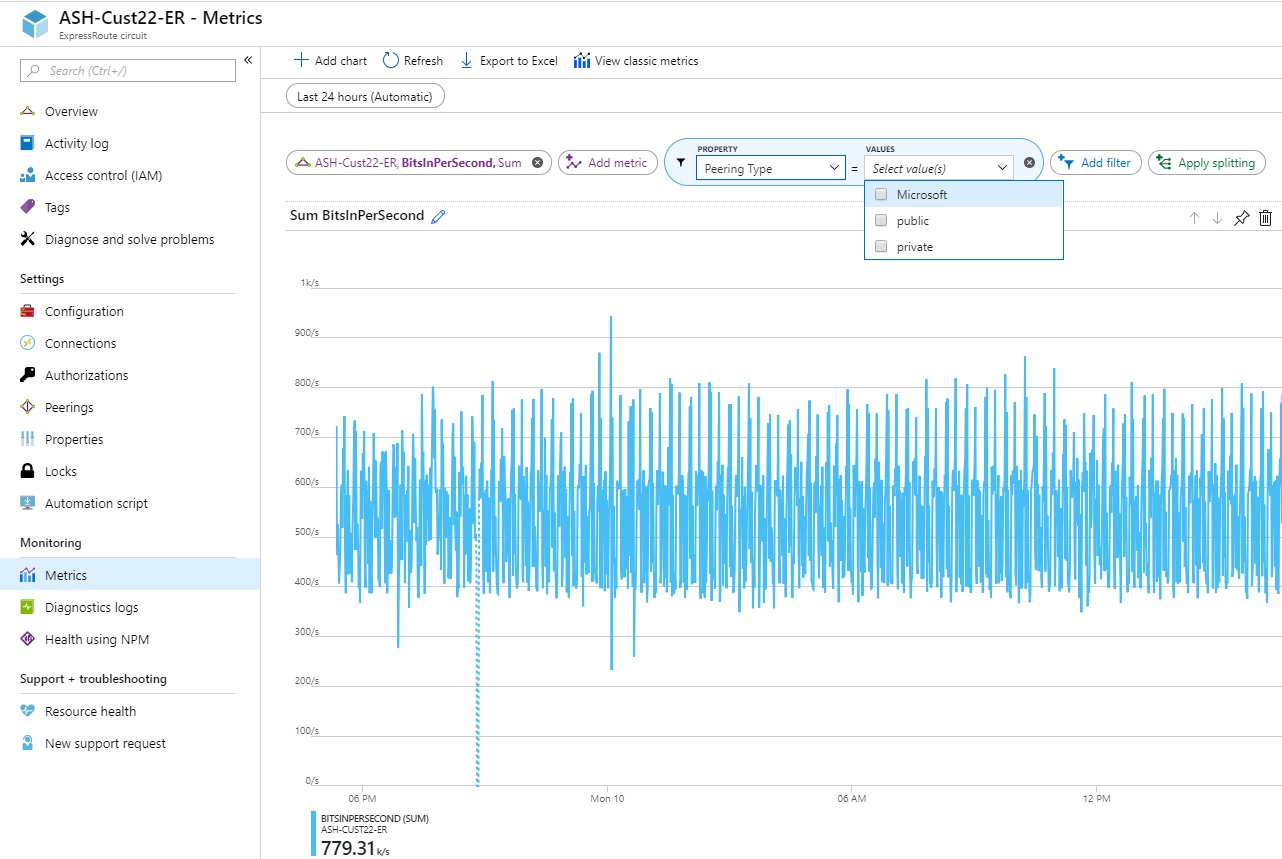

PeeringType | Der Typ des konfigurierten Peerings Unterstützte Werte sind Microsoft und privates Peering. |
Peering | Unterstützte Werte sind Primär und Sekundär. |
PeeredCircuitSkey | Der Dienstschlüssel der ExpressRoute-Verbindung, der über Global Reach verbunden ist. |
Dimension für ExpressRoute-Gateway
Dimensionsname | BESCHREIBUNG |
---|---|

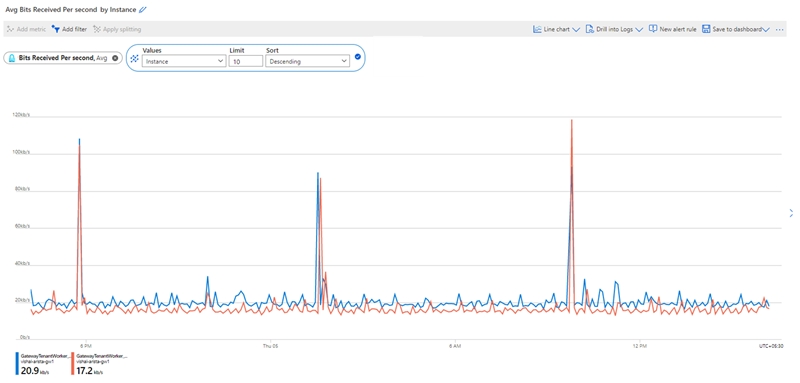

roleInstance | Die Gatewayinstanz Jedes ExpressRoute-Gateway besteht aus mehreren Instanzen, und die unterstützten Werte sind GatewayTenantWork_IN_X (wobei X mindestens 0 und maximal der Anzahl von Gatewayinstanzen -1 entspricht). |
Dimension für Express Direct
Dimensionsname | BESCHREIBUNG |
---|---|

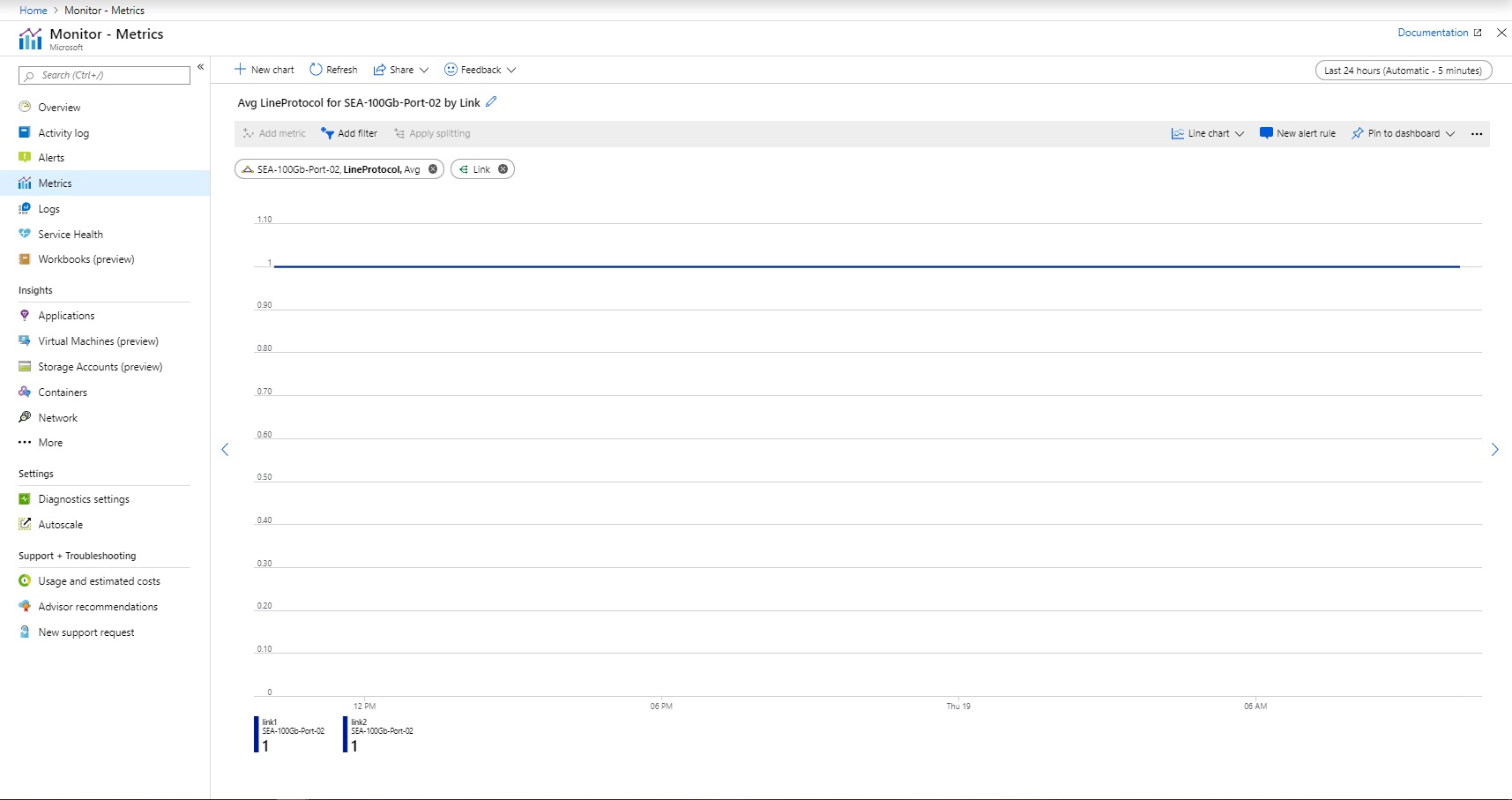

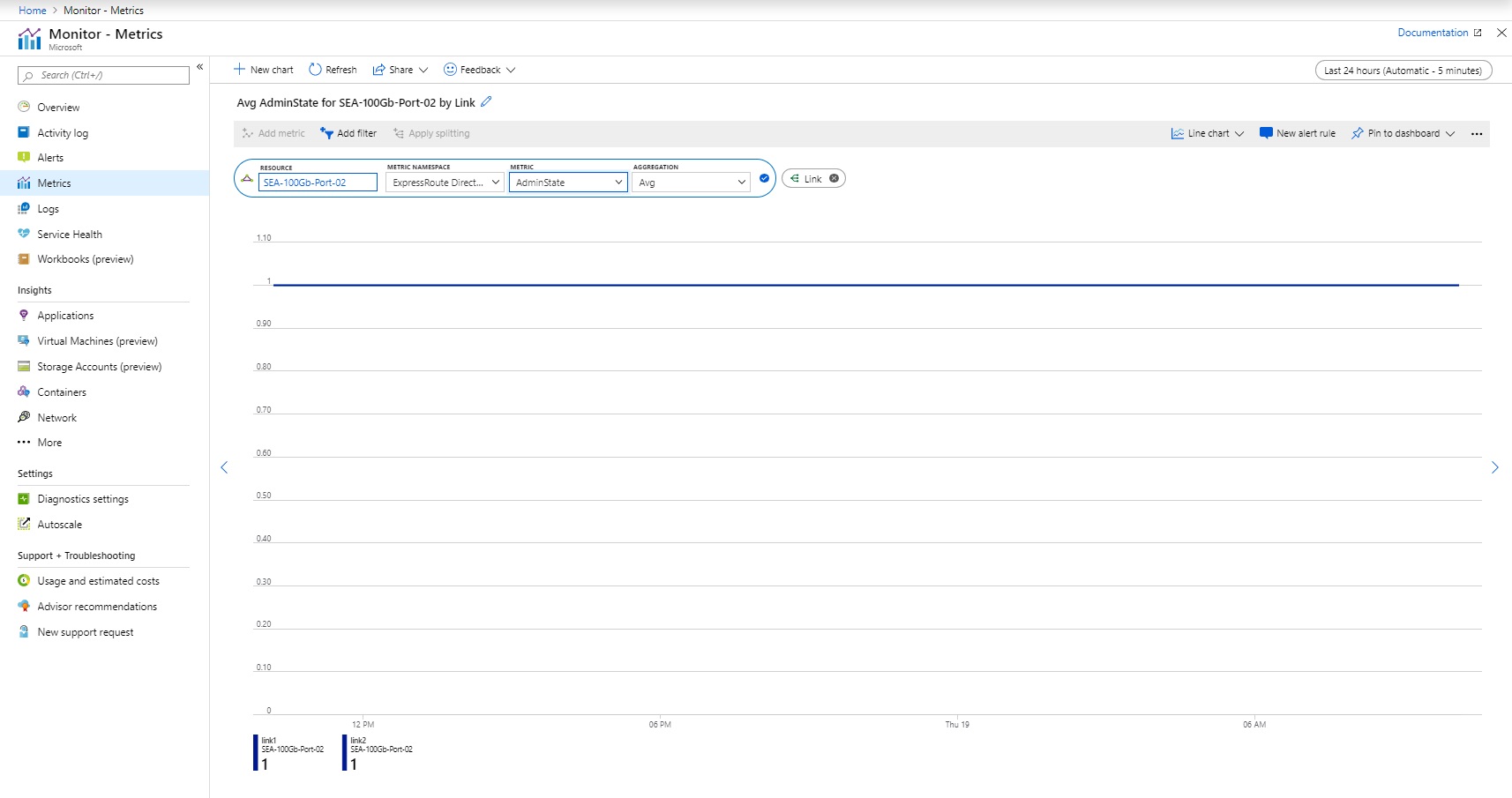

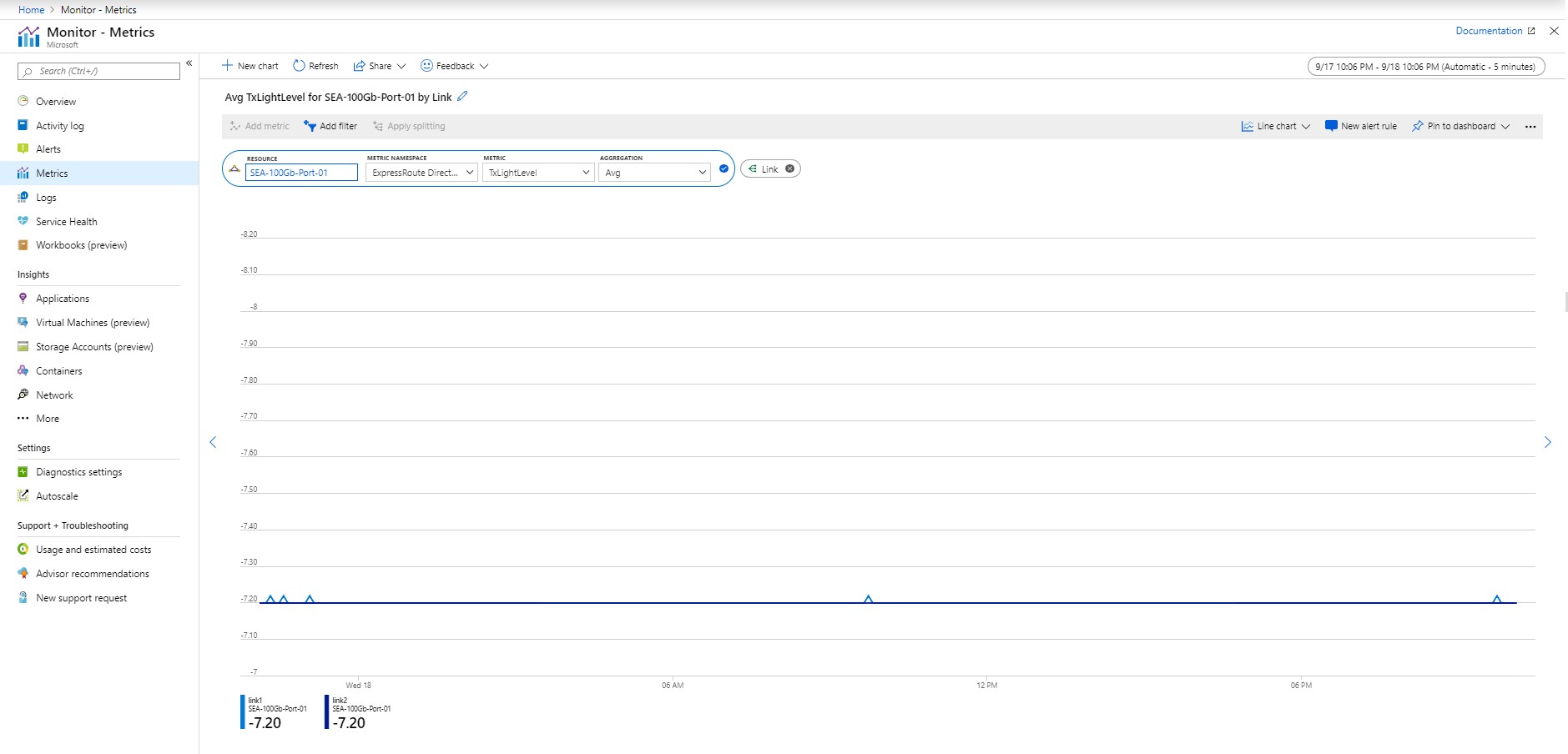

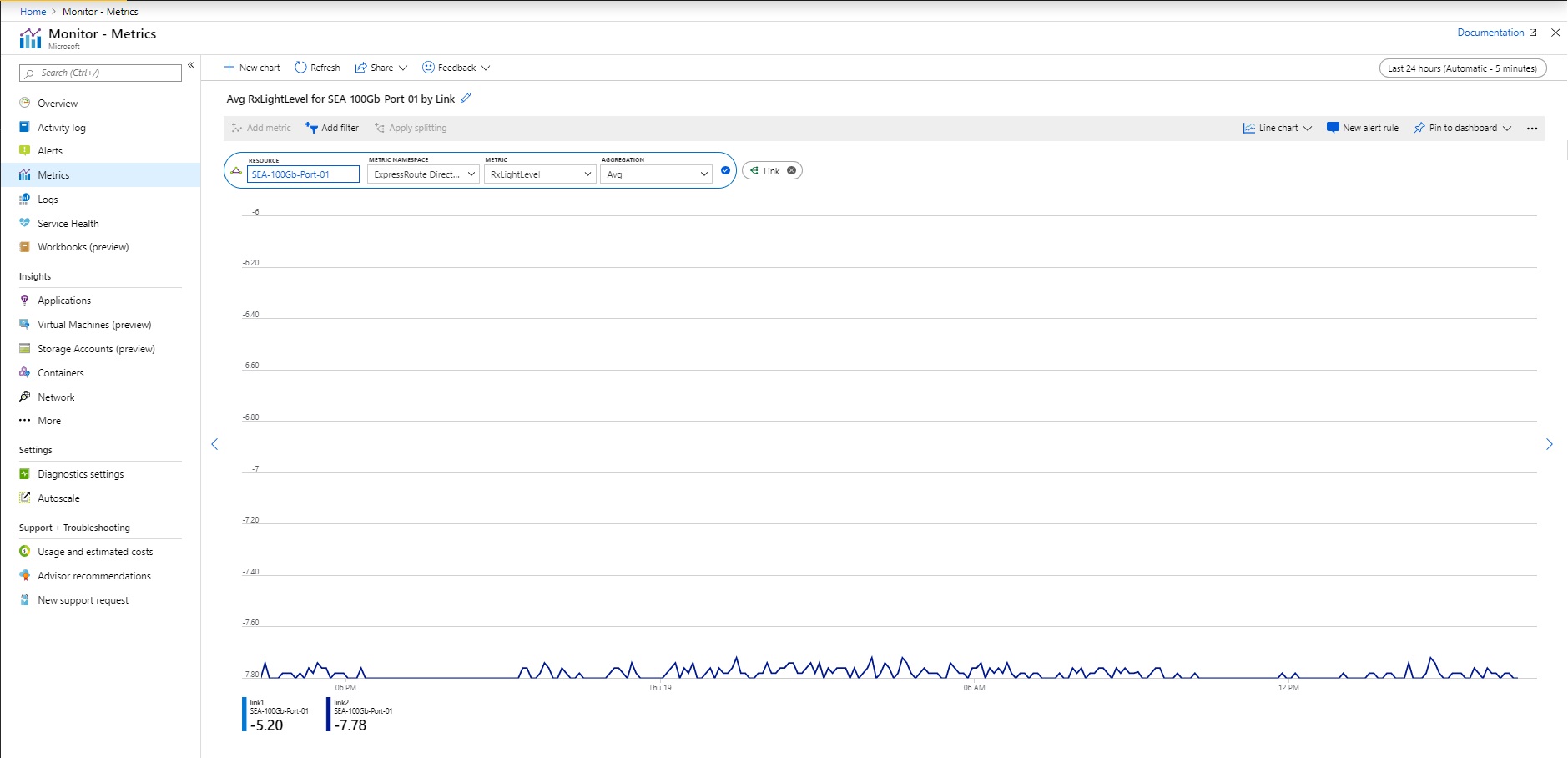

Link | Der physische Link Jedes ExpressRoute Direct-Port besteht aus zwei physischen Links zur Redundanz, und die unterstützten Werte sind link1 und link2. |
Ressourcenprotokolle
In diesem Abschnitt werden die Typen der Ressourcenprotokolle aufgeführt, die für ExpressRoute erfasst werden können.
Ressourcenprotokolltyp | Ressourcenanbieter/Typnamespace und Link zu einzelnen Metriken |
---|---|
ExpressRoute-Verbindung | Microsoft.Network/expressRouteCircuits |
Eine Referenz finden Sie in der Liste aller Typen von Ressourcenprotokollkategorien, die in Azure Monitor unterstützt werden.
Tabellen in Azure Monitor-Protokollen
Azure ExpressRoute verwendet Kusto-Tabellen aus Azure Monitor-Protokollen. Sie können diese Tabellen mit Log Analytics abfragen. Eine Referenz zu allen Azure Monitor-Protokollen und Log Analytics-Tabellen finden Sie in der Referenz zu Tabellen in Azure Monitor-Protokollen.
Aktivitätsprotokoll
In der folgenden Tabelle finden Sie die Vorgänge in Zusammenhang mit ExpressRoute, die im Aktivitätsprotokoll erstellt werden können.
Vorgang | BESCHREIBUNG |
---|---|
Alle Verwaltungsvorgänge | Alle administrativen Vorgänge, einschließlich Erstellen, Aktualisieren und Löschen einer ExpressRoute-Verbindung |
Erstellen oder Aktualisieren einer ExpressRoute-Verbindung | Eine ExpressRoute-Verbindung wurde erstellt oder aktualisiert. |
Löschen einer ExpressRoute-Verbindung | Eine ExpressRoute-Verbindung wurde gelöscht. |
Weitere Informationen zum Schema von Aktivitätsprotokolleinträgen finden Sie unter Ereignisschema des Azure-Aktivitätsprotokolls.
Schemas
Eine detaillierte Beschreibung des Schemas der obersten Ebene für Diagnoseprotokolle finden Sie unter Unterstützte Dienste, Schemas und Kategorien für Azure-Diagnoseprotokolle.
Beim Überprüfen von Metriken über die Protokollanalyse enthält die Ausgabe die folgenden Spalten:
Spalte | Typ | Beschreibung |
---|---|---|
TimeGrain | Zeichenfolge | PT1M (Metrikwerte werden jede Minute gepusht) |
Anzahl | real | Normalerweise gleich 2 (jedes MSEE pusht jede Minute einen einzelnen Metrikwert). |
Minimum | real | Der Mindestwert der beiden Metrikwerte, die von den beiden MSEEs gepusht werden |
Maximum | real | Der Höchstwert der beiden Metrikwerte, die von den beiden MSEEs gepusht werden |
Average | real | Entspricht (Minimum + Maximum)/2 |
Gesamt | real | Summe der beiden Metrikwerte aus beiden MSEEs (der Hauptwert, auf den sich bei der abgefragten Metrik konzentriert werden sollte) |
Weitere Informationen
- Eine Beschreibung der Überwachung von ExpressRoute finden Sie unter Überwachen von Azure ExpressRoute.
- Ausführliche Informationen zur Überwachung von Azure-Ressourcen finden Sie unter Überwachen von Azure-Ressourcen mit Azure Monitor.
