Verwenden von mehrstufigen Pipelinekomponenten in Pipelineaufträgen

GILT FÜR:Azure CLI ML-Erweiterung v2 (aktuell)Python SDK azure-ai-ml v2 (aktuell)

Für die Entwicklung komplexer Pipelines für maschinelles Lernen werden üblicherweise Pipelinekomponenten verwendet. Sie können mehrere Schritte in einer Pipelinekomponente gruppieren, die Sie als einzelnen Schritt zum Ausführen von Aufgaben wie Datenvorverarbeitung oder Modelltraining verwenden.

In diesem Artikel erfahren Sie, wie Sie mehrere Schritte in Komponenten schachteln, mit denen Sie komplexer Azure Machine Learning-Pipelineaufträge erstellen. Sie können diese mehrstufigen Komponenten eigenständig entwickeln und testen. Dies erleichtert Ihnen die Freigabe Ihrer Arbeit und die Zusammenarbeit mit Teammitgliedern.

Durch Verwendung von mehrstufigen Pipelinekomponenten können Sie sich auf die Entwicklung von Teilaufgaben konzentrieren und diese ganz einfach in den gesamten Pipelineauftrag integrieren. Eine Pipelinekomponente verfügt über eine klar definierte Schnittstelle für Ein- und Ausgaben. Benutzer der mehrstufigen Pipelinekomponente müssen also die Implementierungsdetails der Komponente nicht kennen.

Sowohl Pipelinekomponenten als auch -aufträge enthalten Gruppen von Schritten oder Komponenten, doch das Definieren einer Pipelinekomponente unterscheidet sich folgendermaßen vom Definieren eines Pipelineauftrags:

• Pipelinekomponenten definieren nur die Schnittstellen von Ein- und Ausgaben. In einer Pipelinekomponente legen Sie die Ein- und Ausgabetypen explizit fest, weisen ihnen jedoch nicht direkt Werte zu.
• Pipelinekomponenten haben keine Laufzeiteinstellungen, Sie können also keine Compute- oder Datenknoten in der Pipelinekomponente hartcodieren. Stattdessen müssen Sie diese Knoten zu Eingaben auf Pipelineebene höherstufen und ihnen während der Laufzeit Werte zuweisen.
• Einstellungen auf Pipelineebene wie default_datastore und default_compute sind auch Laufzeiteinstellungen, die nicht zu Definitionen von Pipelinekomponenten gehören.

Voraussetzungen

• Richten Sie einen Azure Machine Learning-Arbeitsbereich ein. Weitere Informationen finden Sie unter Erstellen eines Arbeitsbereichs.
• Machen Sie sich mit den Konzepten von Azure Machine Learning-Pipelines und -Komponenten sowie mit der Verwendung von Komponenten in Azure Machine Learning-Pipelines vertraut.

Azure-Befehlszeilenschnittstelle

• Installieren Sie die Azure CLI und die Erweiterung ml. Weitere Informationen finden Sie unter Installieren, Einrichten und Verwenden der CLI (v2). Die ml-Erweiterung wird automatisch installiert, wenn Sie den Befehl az ml zum ersten Mal ausführen.
• Machen Sie sich damit vertraut, wie Sie Azure Machine Learning-Pipelines und -Komponenten mit der CLI v2 erstellen und ausführen.

Python SDK

• Installieren Sie das Azure Machine Learning SDK v2 für Python.
• Machen Sie sich damit vertraut, wie Sie Azure Machine Learning-Pipelines und -Komponenten mit dem Python SDK v2 erstellen und ausführen.

Studio-Benutzeroberfläche

• Machen Sie sich damit vertraut, wie Sie Pipelines und Komponenten mit der Benutzeroberfläche von Azure Machine Learning Studio erstellen und ausführen.

Erstellen von Pipelineaufträgen mit Pipelinekomponenten

Sie können mehrere Schritte als Pipelinekomponente definieren und dann die mehrstufige Komponente wie jede andere Komponente verwenden, um einen Pipelineauftrag zu erstellen.

Definieren von Pipelinekomponenten

Azure-Befehlszeilenschnittstelle

Sie können eine Pipelinekomponente mithilfe mehrerer Komponenten erstellen, ähnlich wie Sie Pipelineaufträge mit Komponenten erstellen.

Das folgende Beispiel stammt aus der Beispielpipeline pipeline_with_train_eval_pipeline_component im GitHub-Repository mit Azure Machine Learning-Beispielen.

Die Beispielkomponente definiert einen Pipelineauftrag mit drei Knoten. Die beiden Knoten im Beispielpipelineauftrag verwenden jeweils die lokal definierten Komponenten train, score und eval. Im folgenden Code wird die Pipelinekomponente definiert:

$schema: https://azuremlschemas.azureedge.net/latest/pipelineComponent.schema.json
type: pipeline

name: train_pipeline_component
display_name: train_pipeline_component
description: Dummy train-score-eval pipeline component with local components

inputs:
  training_data:
    type: uri_folder  # default/path is not supported for data type
  test_data:
    type: uri_folder  # default/path is not supported for data type
  training_max_epochs:
    type: integer
  training_learning_rate:
    type: number
  learning_rate_schedule:
    type: string
    default: 'time-based'
  train_node_compute: # example to show how to promote compute as input
    type: string

outputs:
  trained_model:
    type: uri_folder
  evaluation_report:
    type: uri_folder

jobs:
  train_job:
    type: command
    component: ./train/train.yml
    inputs:
      training_data: ${{parent.inputs.training_data}}
      max_epochs: ${{parent.inputs.training_max_epochs}}
      learning_rate: ${{parent.inputs.training_learning_rate}}
      learning_rate_schedule: ${{parent.inputs.learning_rate_schedule}}

    outputs:
      model_output: ${{parent.outputs.trained_model}}
    compute: ${{parent.inputs.train_node_compute}}

  score_job:
    type: command
    component: ./score/score.yml
    inputs:
      model_input: ${{parent.jobs.train_job.outputs.model_output}}
      test_data: ${{parent.inputs.test_data}}
    outputs:
      score_output:
        mode: upload

  evaluate_job:
    type: command
    component: ./eval/eval.yml
    inputs:
      scoring_result: ${{parent.jobs.score_job.outputs.score_output}}
    outputs:
      eval_output: ${{parent.outputs.evaluation_report}}

Python SDK

Sie können eine Pipelinekomponente mithilfe einer Python-Funktion definieren. Dieser Vorgang ähnelt dem Definieren eines Pipelineauftrags mithilfe einer Funktion. Sie können auch die Computeressourcen einiger Schritte höherstufen, damit diese als Eingabe für die Pipelinekomponente verwendet werden können.

Die folgenden Python SDK-Beispiele stammen aus dem Azure Machine Learning-Notebook Erstellen einer Pipeline mit Unterpipeline (Pipelinekomponente). Führen Sie dieses Notebook aus, um die Beispielpipeline zu erstellen.

@pipeline()
def train_pipeline_component(
    training_input: Input,
    test_input: Input,
    training_learning_rate: float,
    train_compute: str,
    training_max_epochs: int = 20,
    learning_rate_schedule: str = "time-based",
):
    """E2E dummy train-score-eval pipeline with components defined via yaml."""
    # Call component obj as function: apply given inputs & parameters to create a node in pipeline
    train_with_sample_data = train_model(
        training_data=training_input,
        max_epochs=training_max_epochs,
        learning_rate=training_learning_rate,
        learning_rate_schedule=learning_rate_schedule,
    )
    train_with_sample_data.compute = train_compute

    score_with_sample_data = score_data(
        model_input=train_with_sample_data.outputs.model_output, test_data=test_input
    )
    score_with_sample_data.outputs.score_output.mode = "upload"

    eval_with_sample_data = eval_model(
        scoring_result=score_with_sample_data.outputs.score_output
    )

    # Return: pipeline outputs
    return {
        "trained_model": train_with_sample_data.outputs.model_output,
        "evaluation_report": eval_with_sample_data.outputs.eval_output,
    }

Studio-Benutzeroberfläche

Um auf Komponenten in Azure Machine Learning Studio zuzugreifen, müssen Sie die Komponenten registrieren. Registrieren Sie die Pipelinekomponenten gemäß den Anweisungen unter Registrieren von Komponenten in Ihrem Arbeitsbereich. Danach können Sie die Komponenten in der Studio-Objektbibliothek und auf der Seite mit der Komponentenliste anzeigen und verwenden.

Verwenden von Komponenten in Pipelines

Azure-Befehlszeilenschnittstelle

Sie verweisen auf Pipelinekomponenten als untergeordnete Aufträge in einem Pipelineauftrag genauso wie auf andere Komponententypen. Sie können Laufzeiteinstellungen wie default_datastore und default_compute auf der Ebene des Pipelineauftrags vornehmen.

Sie müssen alle Parameter, die Sie während der Laufzeit ändern möchten, als Pipelineauftragseingaben höherstufen. Andernfalls sind diese in der Pipelinekomponente hartcodiert. Durch Höherstufen der Computedefinition auf eine Eingabe auf Pipelineebene werden heterogene Pipelines unterstützt, die unterschiedliche Computeziele in verschiedenen Schritten verwenden können.

Um den Pipelineauftrag zu übermitteln, bearbeiten Sie cpu-cluster im Abschnitt default_compute, bevor Sie den Befehl az ml job create -f pipeline.yml ausführen.

$schema: https://azuremlschemas.azureedge.net/latest/pipelineJob.schema.json

display_name: pipeline_with_pipeline_component
experiment_name: pipeline_with_pipeline_component
description: Select best model trained with different learning rate
type: pipeline

inputs:
  pipeline_job_training_data:
    type: uri_folder
    path: ./data
  pipeline_job_test_data:
    type: uri_folder
    path: ./data
  pipeline_job_training_learning_rate1: 0.1
  pipeline_job_training_learning_rate2: 0.01
  compute_train_node: cpu-cluster
  compute_compare_node: cpu-cluster

outputs:
  pipeline_job_best_model:
    mode: upload
  pipeline_job_best_result:
    mode: upload

settings:
  default_datastore: azureml:workspaceblobstore
  default_compute: azureml:cpu-cluster
  continue_on_step_failure: false

jobs:
  train_and_evaluate_model1:
    type: pipeline
    component: ./components/train_pipeline_component.yml
    inputs:
      training_data: ${{parent.inputs.pipeline_job_training_data}}
      test_data: ${{parent.inputs.pipeline_job_test_data}}
      training_max_epochs: 20
      training_learning_rate: ${{parent.inputs.pipeline_job_training_learning_rate1}}
      train_node_compute: ${{parent.inputs.compute_train_node}}

  train_and_evaluate_model2:
    type: pipeline
    component: ./components/train_pipeline_component.yml
    inputs:
      training_data: ${{parent.inputs.pipeline_job_training_data}}
      test_data: ${{parent.inputs.pipeline_job_test_data}}
      training_max_epochs: 20
      training_learning_rate: ${{parent.inputs.pipeline_job_training_learning_rate2}}
      train_node_compute: ${{parent.inputs.compute_train_node}}

  compare:
    type: command
    component: ./components/compare2/compare2.yml
    compute: ${{parent.inputs.compute_compare_node}} # example to show how to promote compute as pipeline level inputs
    inputs:
      model1: ${{parent.jobs.train_and_evaluate_model1.outputs.trained_model}}
      eval_result1: ${{parent.jobs.train_and_evaluate_model1.outputs.evaluation_report}}
      model2: ${{parent.jobs.train_and_evaluate_model2.outputs.trained_model}}
      eval_result2: ${{parent.jobs.train_and_evaluate_model2.outputs.evaluation_report}}
    outputs:
      best_model: ${{parent.outputs.pipeline_job_best_model}}
      best_result: ${{parent.outputs.pipeline_job_best_result}}

Hinweis

Um Komponenten auftragsübergreifend im Arbeitsbereich freizugeben oder wiederzuverwenden, müssen Sie die Komponenten registrieren. Sie können Pipelinekomponenten mithilfe von az ml component create registrieren.

Weitere Beispiele und Informationen zu Azure CLI-Pipelinekomponenten finden Sie im Repository mit Azure Machine Learning-Beispielen unter pipelines-with-components.

Python SDK

Sie können die Pipelinekomponente wie andere Komponenten im Pipelineauftrag als Schritt verwenden.

# Construct pipeline
@pipeline
def pipeline_with_pipeline_component(
    training_input,
    test_input,
    compute_train_node,
    training_learning_rate1=0.1,
    training_learning_rate2=0.01,
):
    # Create two training pipeline component with different learning rate
    # Use anonymous pipeline function for step1
    train_and_evaluate_model1 = train_pipeline_component(
        training_input=training_input,
        test_input=test_input,
        training_learning_rate=training_learning_rate1,
        train_compute=compute_train_node,
    )
    # Use registered pipeline function for step2
    train_and_evaluate_model2 = registered_pipeline_component(
        training_input=training_input,
        test_input=test_input,
        training_learning_rate=training_learning_rate2,
        train_compute=compute_train_node,
    )

    compare2_models = compare2(
        model1=train_and_evaluate_model1.outputs.trained_model,
        eval_result1=train_and_evaluate_model1.outputs.evaluation_report,
        model2=train_and_evaluate_model2.outputs.trained_model,
        eval_result2=train_and_evaluate_model2.outputs.evaluation_report,
    )
    # Return: pipeline outputs
    return {
        "best_model": compare2_models.outputs.best_model,
        "best_result": compare2_models.outputs.best_result,
    }


pipeline_job = pipeline_with_pipeline_component(
    training_input=Input(type="uri_folder", path="./data/"),
    test_input=Input(type="uri_folder", path="./data/"),
    compute_train_node="cpu-cluster",
)

# set pipeline level compute
pipeline_job.settings.default_compute = "cpu-cluster"

Hinweis

Um Komponenten auftragsübergreifend im Arbeitsbereich freizugeben oder wiederzuverwenden, müssen Sie die Komponenten registrieren. Sie können Pipelinekomponenten mithilfe von ml_client.components.create_or_update registrieren.

Weitere Notebooks und Informationen zu Python SDK v2-Pipelinekomponenten finden Sie im GitHub Repository mit Azure Machine Learning-Beispielen unter Pipelinekomponente.

Studio-Benutzeroberfläche

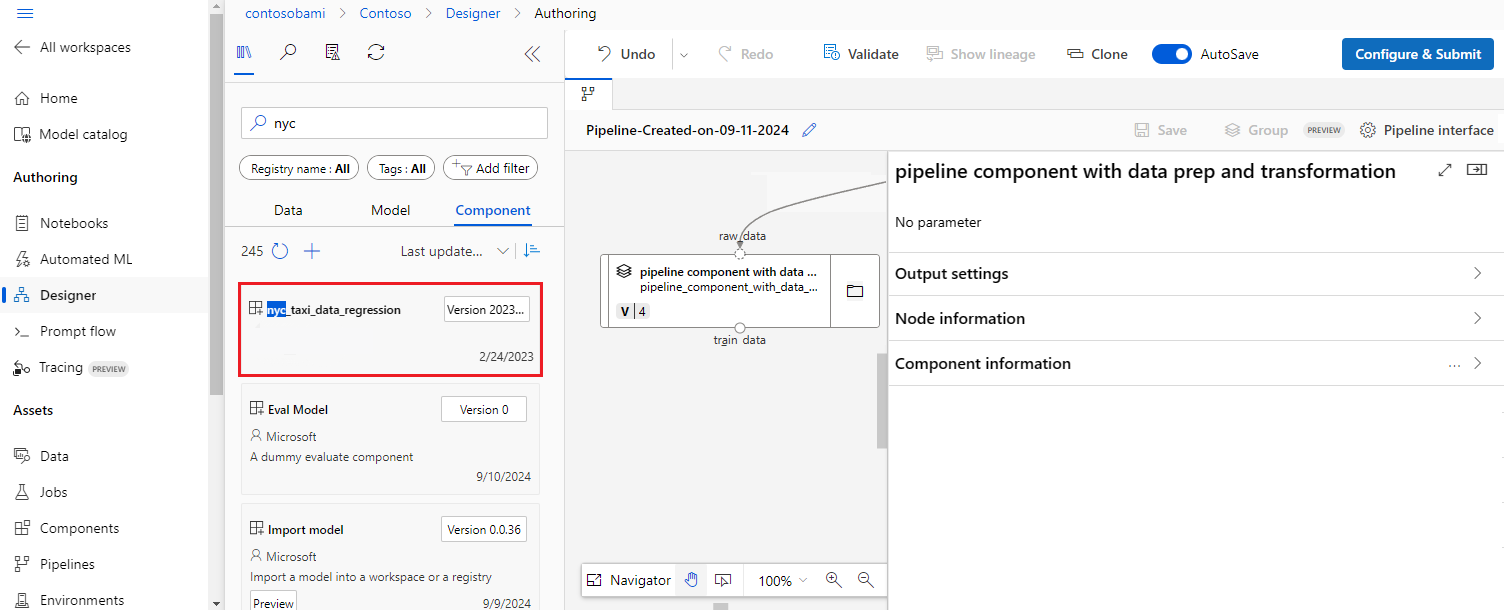

Nachdem Sie die Pipelinekomponente registriert haben, können Sie sie per Drag & Drop auf die Canvas des Studio-Designers ziehen und die Benutzeroberfläche zum Erstellen eines Pipelineauftrags verwenden. Ausführliche Anweisungen finden Sie unter Erstellen von Pipelines mithilfe von registrierten Komponenten.

Die folgenden Screenshots stammen aus dem Notebook nyc_taxi_data_regression_with_pipeline_component im GitHub-Repository mit Azure Machine Learning-Beispielen.

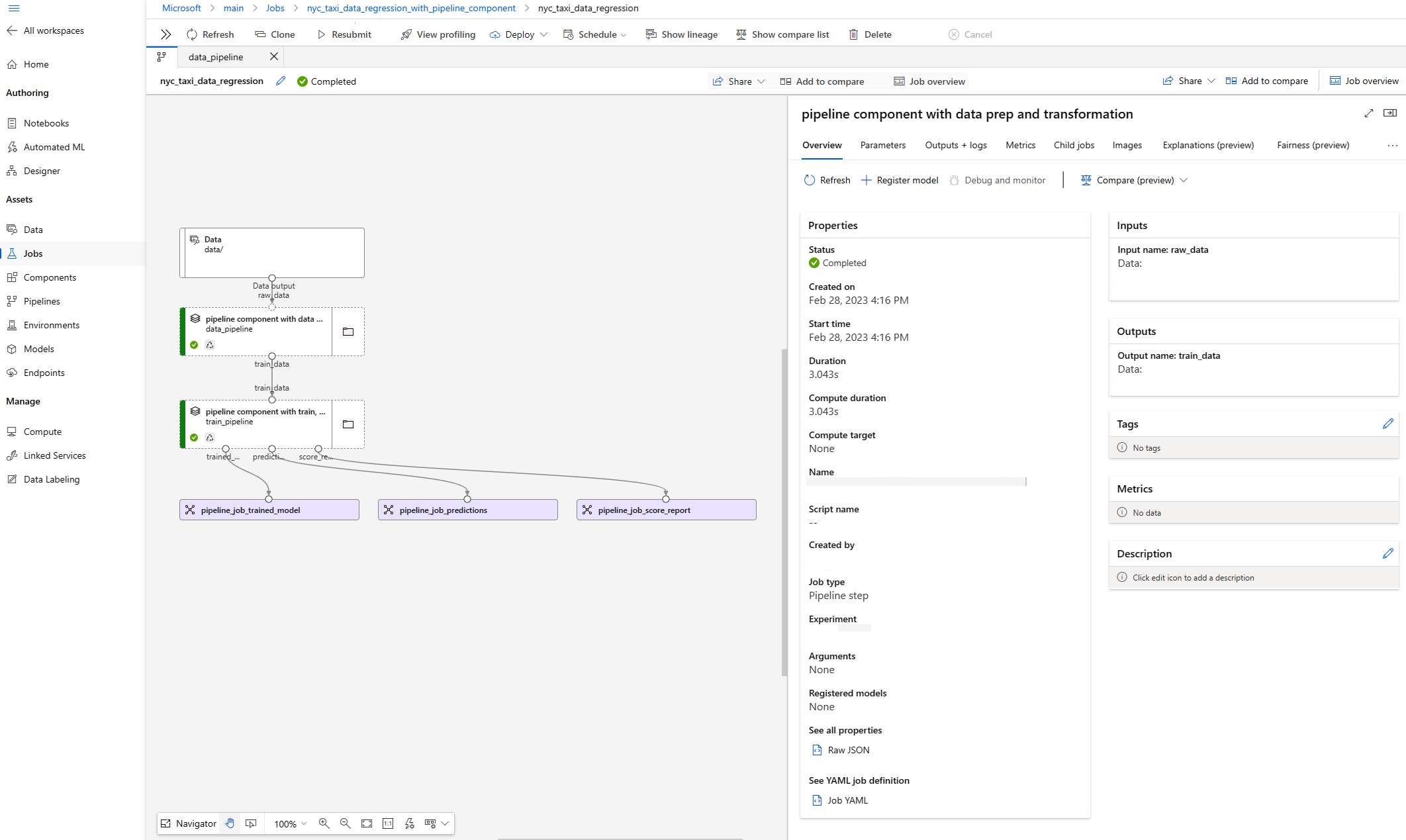

Nachdem Sie einen Pipelineauftrag übermittelt haben, können Sie zur Detailseite des Pipelineauftrags wechseln, um den Status der Pipelinekomponente zu ändern. Sie können auch einen Drilldown zu untergeordneten Komponenten in der Pipelinekomponente ausführen, um die Komponenten zu debuggen.
