Ο χάρτης (προεπισκόπηση) στο Microsoft Fabric προσφέρει ένα ολοκληρωμένο σύνολο επιλογών για την προσαρμογή του χάρτη και της εμφάνισης. Από προεπιλογή, το στυλ χάρτη έχει οριστεί σε "Φως κλίμακας του γκρι", αλλά μπορείτε εύκολα να αλλάξετε το στυλ χάρτη, να εφαρμόσετε ένα θέμα χρώματος δεδομένων και να αλλάξετε την ορατότητα διαφόρων στοιχείων του χάρτη. Περισσότερες επιλογές προσαρμογής περιλαμβάνουν την προσθήκη διαδραστικών στοιχείων ελέγχου, τη ρύθμιση της αρχικής προβολής χάρτη και την επιλογή μιας γλώσσας εμφάνισης που ταιριάζει καλύτερα στις ανάγκες του κοινού του χάρτη.
Σημαντικό
Αυτή η δυνατότητα βρίσκεται προεπισκόπηση.
Προαπαιτούμενα
- Ένας χώρος εργασίας με εκχωρημένους πόρους με δυνατότητα Microsoft Fabric
- Ένας χάρτης με δικαιώματα επεξεργασίας και συνδεδεμένες προελεύσεις δεδομένων, είτε αρχεία geoJson στο lakehouse είτε σύνολα ερωτημάτων KQL.
Αλλαγή ρυθμίσεων χάρτη

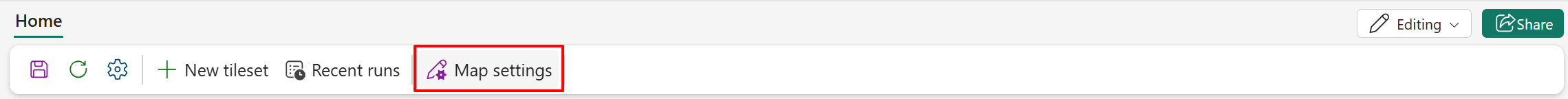

Η απεικόνιση χάρτη στο Microsoft Fabric προσφέρει ένα ολοκληρωμένο σύνολο επιλογών για την προσαρμογή του χάρτη και της εμφάνισης. Από προεπιλογή, το στυλ χάρτη έχει οριστεί σε "Φως κλίμακας του γκρι", αλλά μπορείτε εύκολα να αλλάξετε το στυλ χάρτη, να εφαρμόσετε ένα θέμα χρώματος δεδομένων και να αλλάξετε την ορατότητα διαφόρων στοιχείων του χάρτη. Περισσότερες επιλογές προσαρμογής περιλαμβάνουν την προσθήκη διαδραστικών στοιχείων ελέγχου όπως ζουμ, κλίμακα, τόνο, πυξίδα και αναδίπλωση κόσμου, τη ρύθμιση της αρχικής προβολής χάρτη και την επιλογή μιας γλώσσας εμφάνισης που ταιριάζει καλύτερα στις ανάγκες του κοινού του χάρτη.

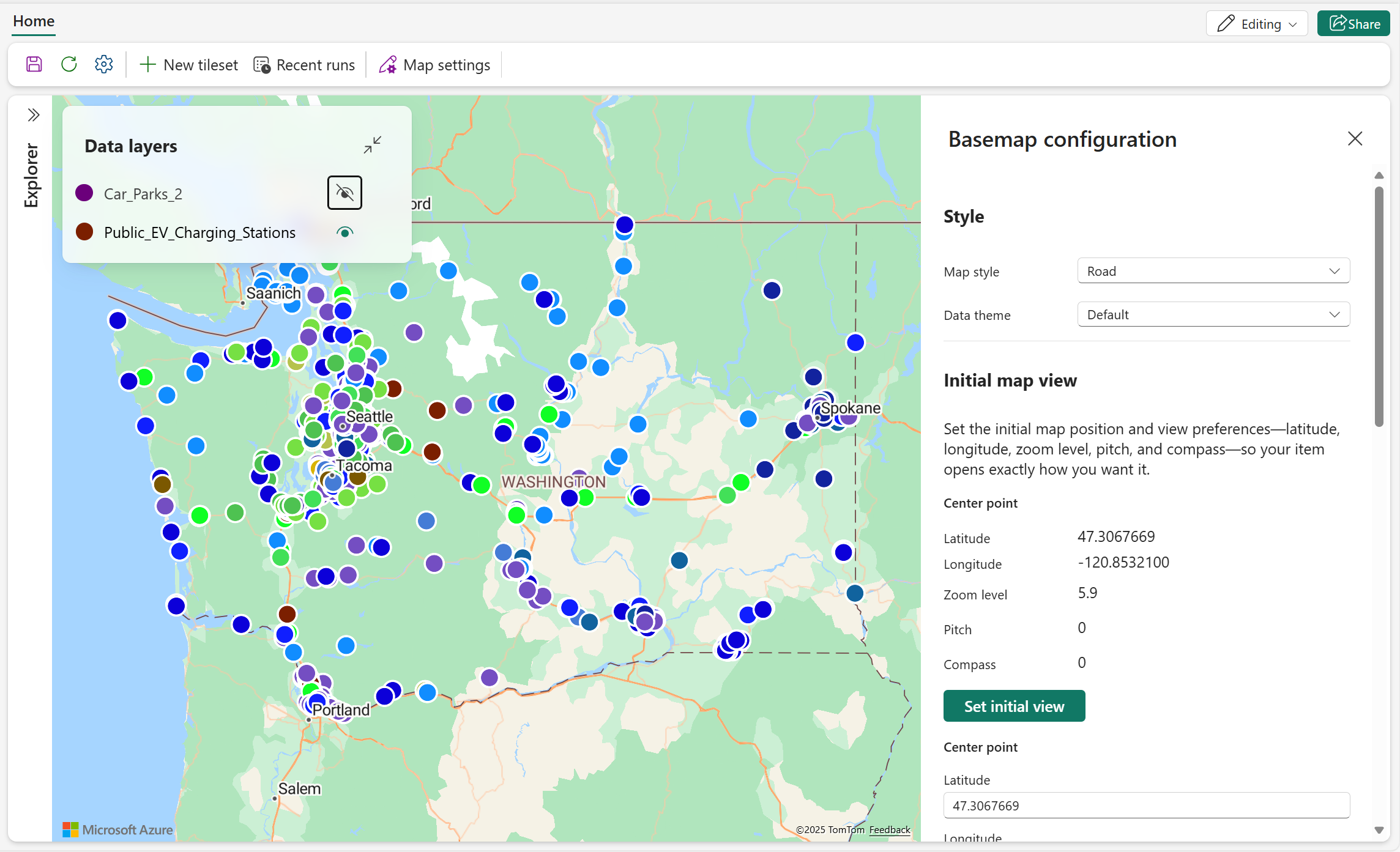

Το παρακάτω στιγμιότυπο οθόνης εμφανίζει έναν χάρτη που χρησιμοποιεί το στυλ "Δρόμος", με κέντρο την πολιτεία της Ουάσιγκτον στις Ηνωμένες Πολιτείες.

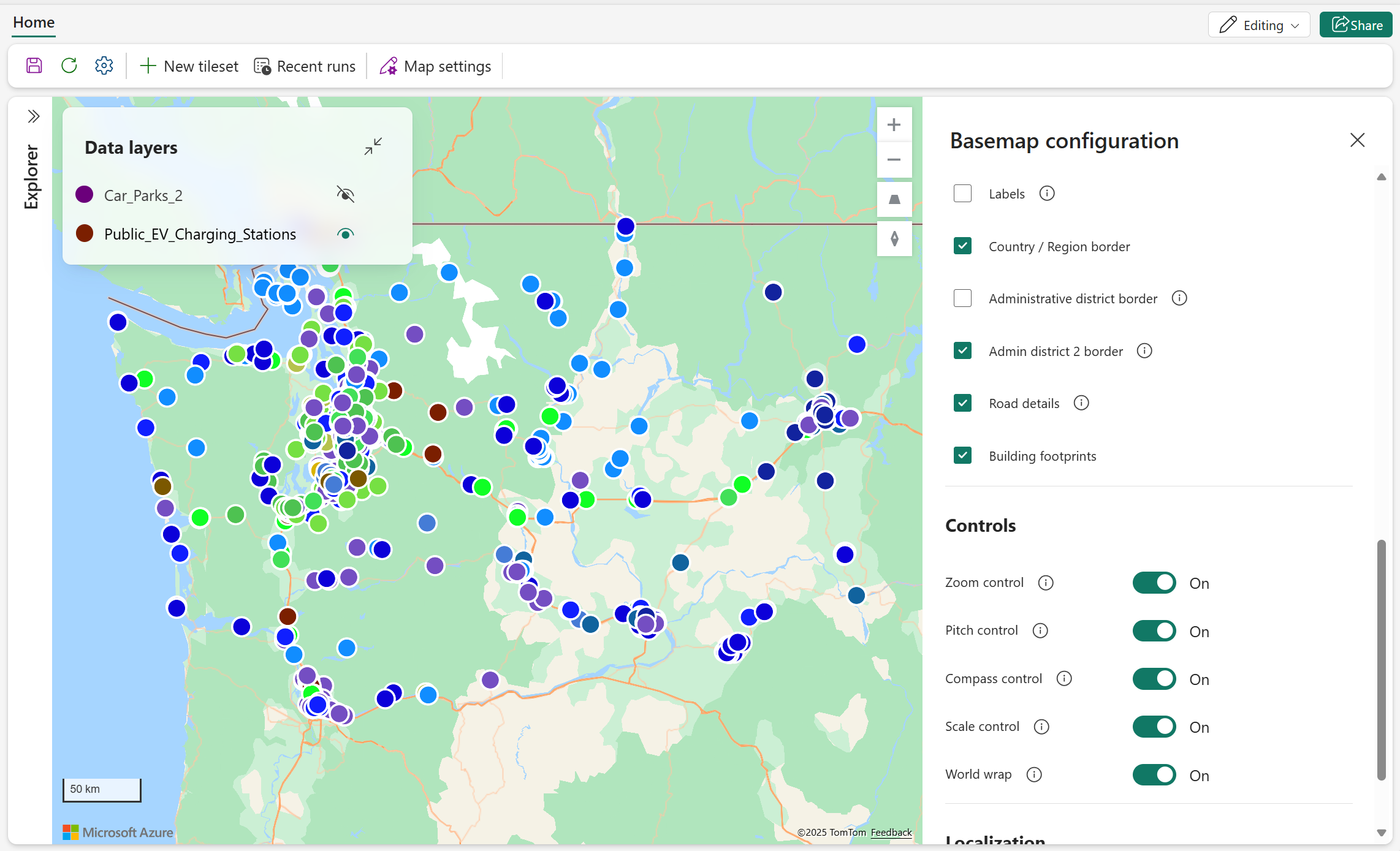

Το παρακάτω στιγμιότυπο οθόνης εμφανίζει τον ίδιο χάρτη όπως στο προηγούμενο παράδειγμα, αλλά με κρυφές ετικέτες και διοικητικά σύνορα. Επιπλέον, είναι ενεργοποιημένα όλα τα χειριστήρια χάρτη, όπως το ζουμ, ο τόνος, η πυξίδα και η κλίμακα.
Ο παρακάτω πίνακας περιγράφει τις διαθέσιμες ρυθμίσεις χάρτη και τις αντίστοιχες ιδιότητές τους.
| Section | Ιδιότητα | Περιγραφή |
|---|---|---|

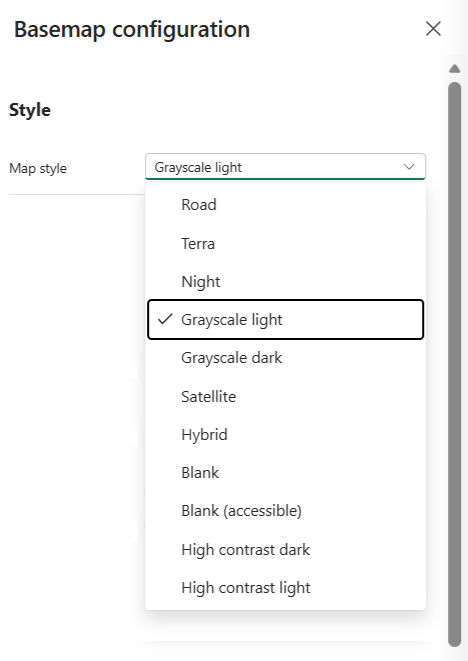

| Στυλ | Στυλ χάρτη | Υποστηρίζει τα ακόλουθα ενσωματωμένα στυλ χάρτη:
Προεπιλογή = Κλίμακα του γκρι (Φως) |
| Θέμα δεδομένων | Αλλάξτε το θέμα χρώματος για δεδομένα γεωμετρίας, όπως σημεία, γραμμές και πολύγωνα. Υποστηρίζει τα ακόλουθα θέματα:
Προεπιλογή = Προεπιλογή |
|
| Χρώμα φόντου | Διαμορφώστε το χρώμα φόντου όταν το στυλ χάρτη έχει οριστεί σε Κενό ή Κενό (προσβάσιμο). | |

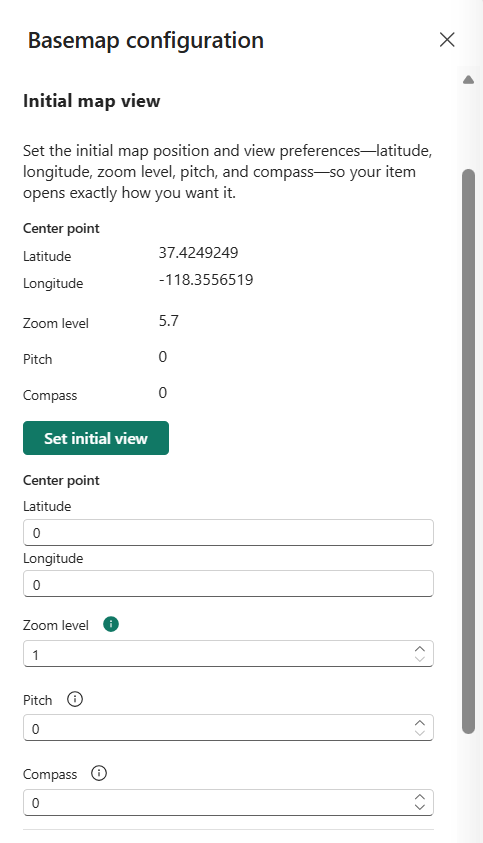

| Αρχική προβολή χάρτη | Γεωγραφικό πλάτος | Η συντεταγμένη γεωγραφικού πλάτους καθορίζει το κεντρικό σημείο της προβολής χάρτη που προτιμάτε. Η τιμή πρέπει να ρυθμιστεί μεταξύ -90 και 90 μοιρών. |
| Γεωγραφικό μήκος | Η συντεταγμένη γεωγραφικού μήκους καθορίζει το κεντρικό σημείο της προβολής χάρτη που προτιμάτε. Η τιμή πρέπει να ρυθμιστεί μεταξύ -180 και 180 μοιρών. | |
| Επίπεδο ζουμ | Το αρχικό επίπεδο ζουμ για την προτιμώμενη προβολή χάρτη θα πρέπει να ρυθμιστεί μεταξύ 1 και 22. Προεπιλογή = 1 | |
| Πίσσα | Το Pitch ελέγχει τη γωνία θέασης του χάρτη σε σχέση με τον ορίζοντα. Η τιμή πρέπει να είναι μεταξύ 0 και 60 μοιρών. Προεπιλογή = 0 | |
| Compass | Η ρύθμιση πυξίδας επιτρέπει στους χρήστες να περιστρέφουν την προβολή χάρτη, με τιμές που κυμαίνονται από -180 έως 180 μοίρες. Προεπιλογή = 0 | |

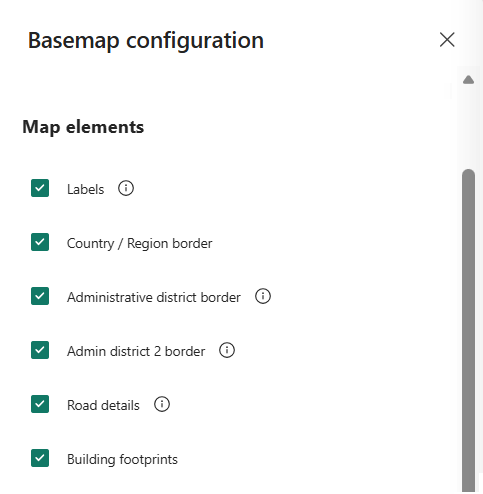

| Στοιχεία χάρτη | Labels | Εναλλαγή της ορατότητας των ετικετών χάρτη, όπως ονόματα δρόμων, ονόματα πόλεων και ονόματα χωρών/περιοχών. Προεπιλογή = ενεργό |
| Σύνορα χώρας/περιοχής | Εναλλαγή της ορατότητας των περιγραμμάτων χώρας/περιοχής στο χάρτη. Προεπιλογή = ενεργό | |
| Σύνορα διοικητικής περιφέρειας | Εναλλαγή ορατότητας των συνόρων για διοικητικές περιοχές πρώτου επιπέδου, όπως πολιτείες ή επαρχίες. Προεπιλογή = ενεργό | |
| Admin distric 2 border | Εναλλαγή ορατότητας των συνόρων για διοικητικές περιοχές δεύτερου επιπέδου, όπως κομητείες. Προεπιλογή = ενεργό | |
| Λεπτομέρειες δρόμου | Εναλλαγή ορατότητας λεπτομερούς διάταξης δρόμων σε κατοικημένες περιοχές. Προεπιλογή = ενεργό | |
| Αποτυπώματα κτιρίων | Εναλλαγή ορατότητας των αποτυπωμάτων κτιρίων σε υψηλότερα επίπεδα ζουμ. Προεπιλογή = ενεργό | |

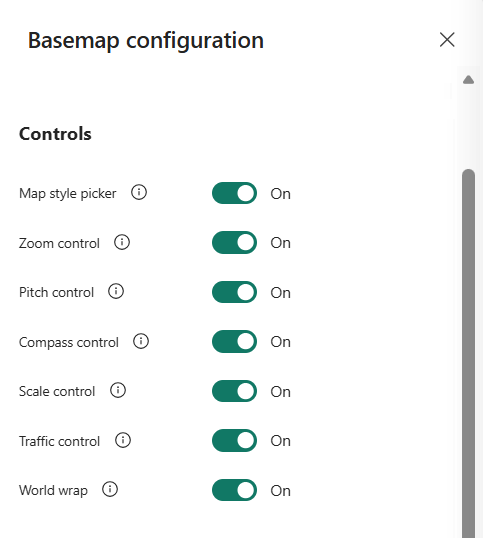

| Έλεγχοι | Έλεγχος ζουμ | Εναλλαγή ορατότητας του χειριστηρίου ζουμ στον χάρτη, επιτρέποντας στους χρήστες να προσαρμόζουν το επίπεδο ζουμ διαδραστικά. Προεπιλογή = απενεργοποίηση |
| Έλεγχος τόνου | Εναλλαγή ορατότητας του ελέγχου τόνου στον χάρτη, επιτρέποντας στους χρήστες να προσαρμόσουν τη γωνία θέασης. Προεπιλογή = απενεργοποίηση | |
| Έλεγχος πυξίδας | Εναλλαγή ορατότητας του χειριστηρίου πυξίδας στο χάρτη, επιτρέποντας στους χρήστες να προσαρμόσουν την περιστροφή του χάρτη. Προεπιλογή = απενεργοποίηση | |
| Έλεγχος κλίμακας | Εναλλαγή ορατότητας της γραμμής κλίμακας στον χάρτη. Προς το παρόν, υποστηρίζονται μόνο μετρικές μονάδες. Προεπιλογή = απενεργοποίηση | |
| Παγκόσμιο περιτύλιγμα | Ο έλεγχος παγκόσμιας περιτύλιξης επιτρέπει την απρόσκοπτη οριζόντια μετατόπιση σε όλο τον κόσμο. Προεπιλογή = ενεργό | |

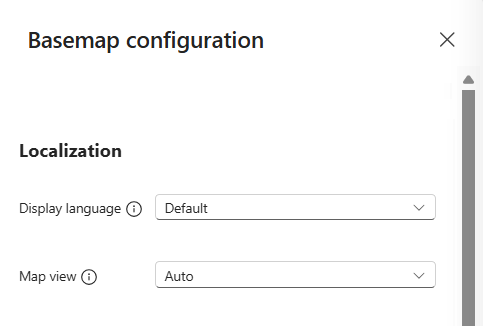

| Τοπική προσαρμογή | Γλώσσα εμφάνισης | Ορίστε τη γλώσσα για τις ετικέτες χάρτη. Από προεπιλογή, ακολουθεί τη ρύθμιση γλώσσας του χρήστη Fabric. Για περισσότερες πληροφορίες σχετικά με τις υποστηριζόμενες γλώσσες, ανατρέξτε στο θέμα Υποστήριξη τοπικής προσαρμογής στους Χάρτες Azure |
Προσαρμογή γεωμετρικών δεδομένων
Τα χωρικά δεδομένα αναπαρίστανται συνήθως ως σημεία, γραμμές ή πολύγωνα. Το Map προσφέρει διάφορα οπτικά εφέ για να τονίσει τα μοτίβα, τις σχέσεις και τις χωρικές κατανομές που σχετίζονται με τις επιχειρήσεις. Οι παρακάτω ενότητες περιγράφουν λεπτομερώς τον τρόπο ρύθμισης των ιδιοτήτων για κάθε τύπο οπτικού εφέ για τη βελτίωση της αναγνωσιμότητας του χάρτη και της αναλυτικής αξίας.
Γενικές ρυθμίσεις
Ο παρακάτω πίνακας περιγράφει τις γενικές ρυθμίσεις για τα επίπεδα δεδομένων.
| Ρύθμιση | Περιγραφή |
|---|---|
| Χρώμα στρώσης | Καθορίζει το βασικό χρώμα που εφαρμόζεται σε αυτό το επίπεδο δεδομένων. Σημείωση: Εάν είναι ενεργοποιημένη η επιλογή "ομάδα σειρών", τα χρώματα μεμονωμένων σειρών παρακάμπτουν τη ρύθμιση χρώματος στρώσης. |
| Συμβουλές εργαλείων | Καθορίζει ποιες περισσότερες ιδιότητες δεδομένων θα πρέπει να εμφανίζονται όταν τοποθετείτε το δείκτη του ποντικιού πάνω από τις γεωμετρίες του χάρτη. Αυτές οι ιδιότητες παρέχουν πληροφορίες σχετικά με τα χωρικά χαρακτηριστικά που εμφανίζονται στον χάρτη. |
| Επίπεδο ζουμ | Καθορίζει το εύρος των επιπέδων ζουμ στα οποία είναι ορατές οι γεωμετρίες του χάρτη. Σημείωση: Αυτή η ρύθμιση δεν υποστηρίζεται όταν χρησιμοποιείτε το PMTiles ως προέλευση δεδομένων. |
Ρυθμίσεις ετικέτας δεδομένων
Όταν είναι ενεργοποιημένες, οι ετικέτες δεδομένων εμφανίζουν κείμενο που προέρχεται από τα επιλεγμένα πεδία στο σύνολο δεδομένων σας, επιτρέποντας σε κάθε σημείο χάρτη να εμφανίζει σχετικές πληροφορίες απευθείας στην απεικόνιση.
Τα ακόλουθα παραδείγματα απεικονίζουν ετικέτες δεδομένων σε χάρτες με διάφορες γεωμετρίες, όπως σημείο, γραμμή και πολύγωνο.

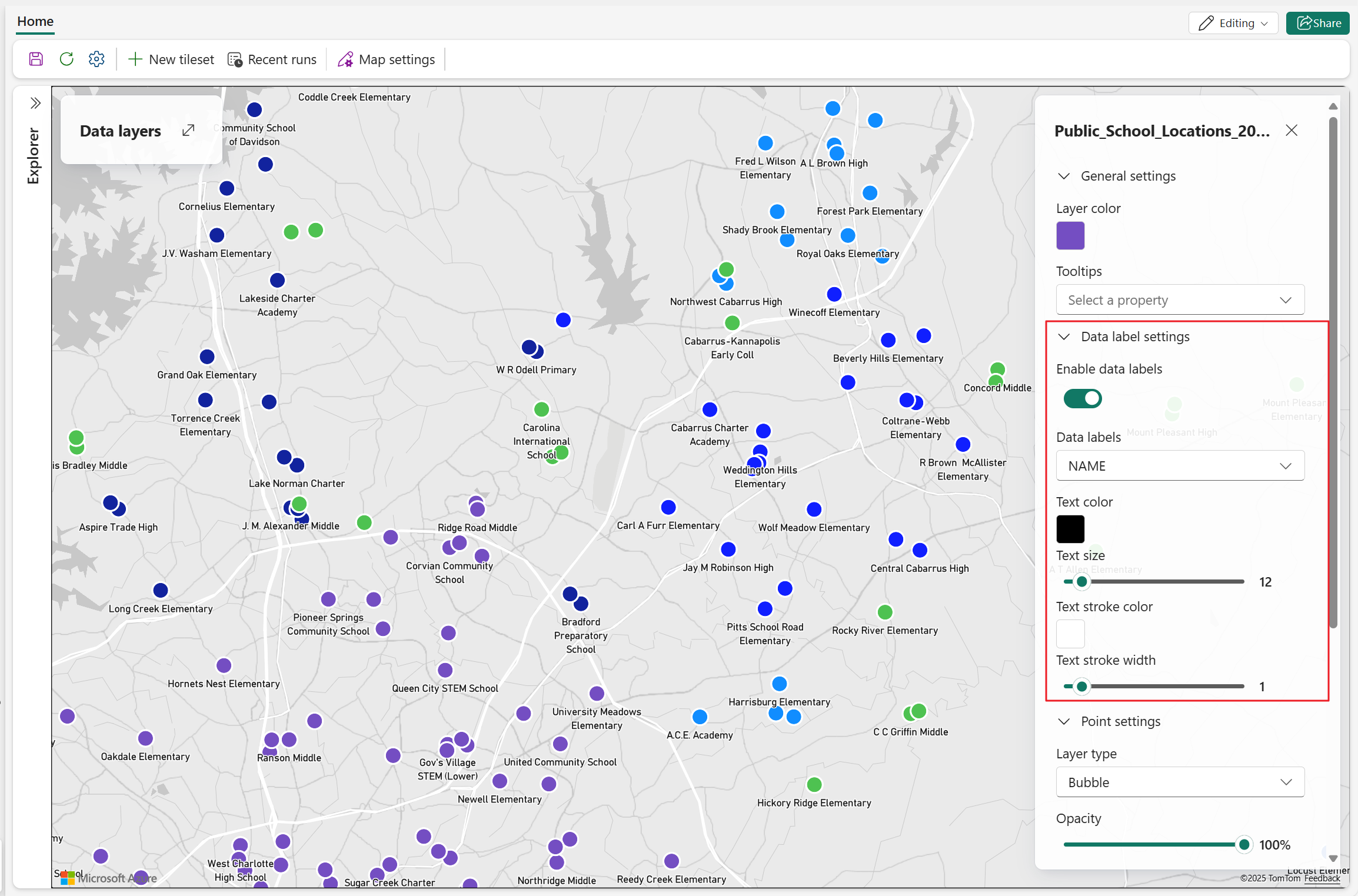

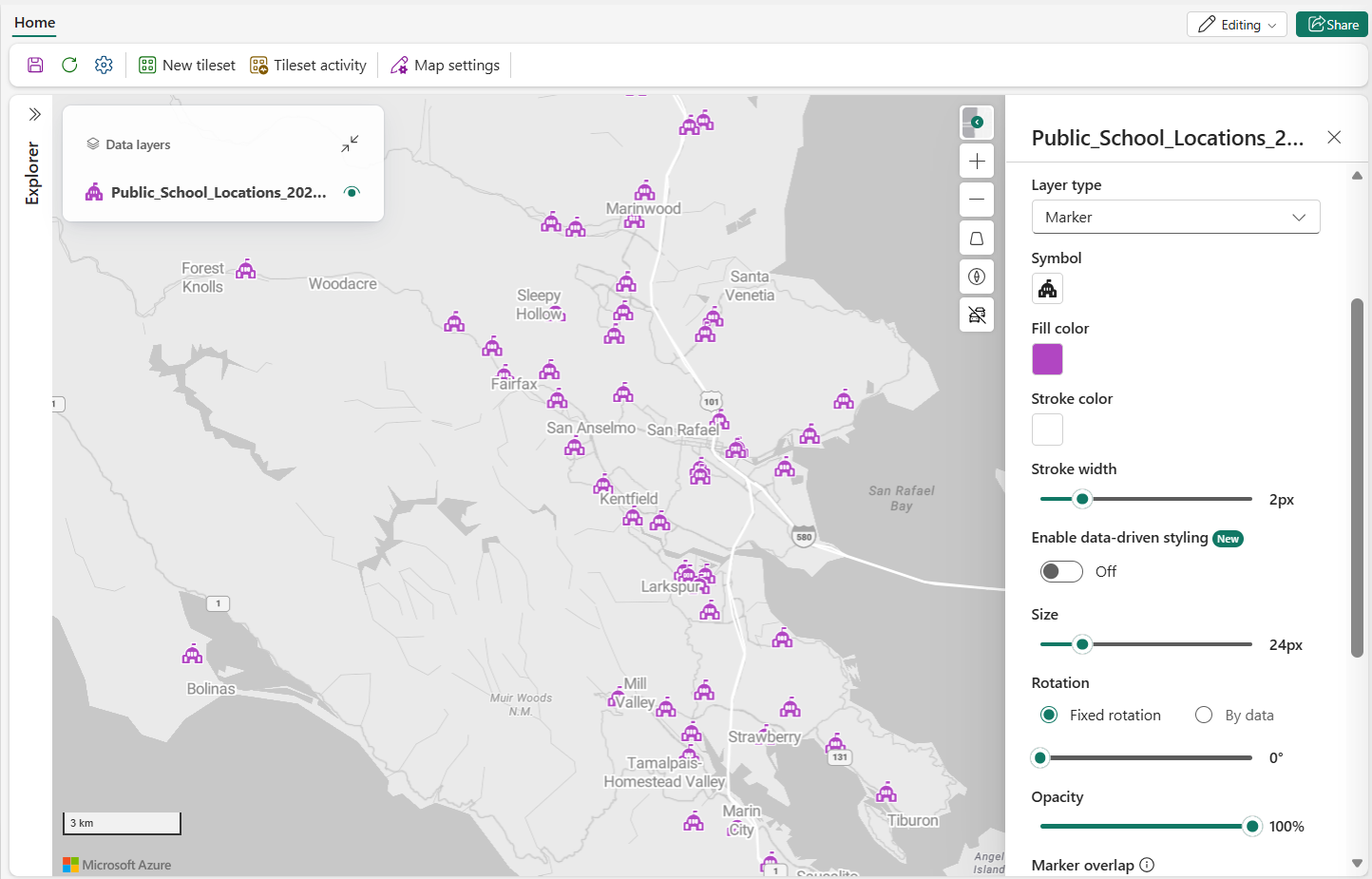

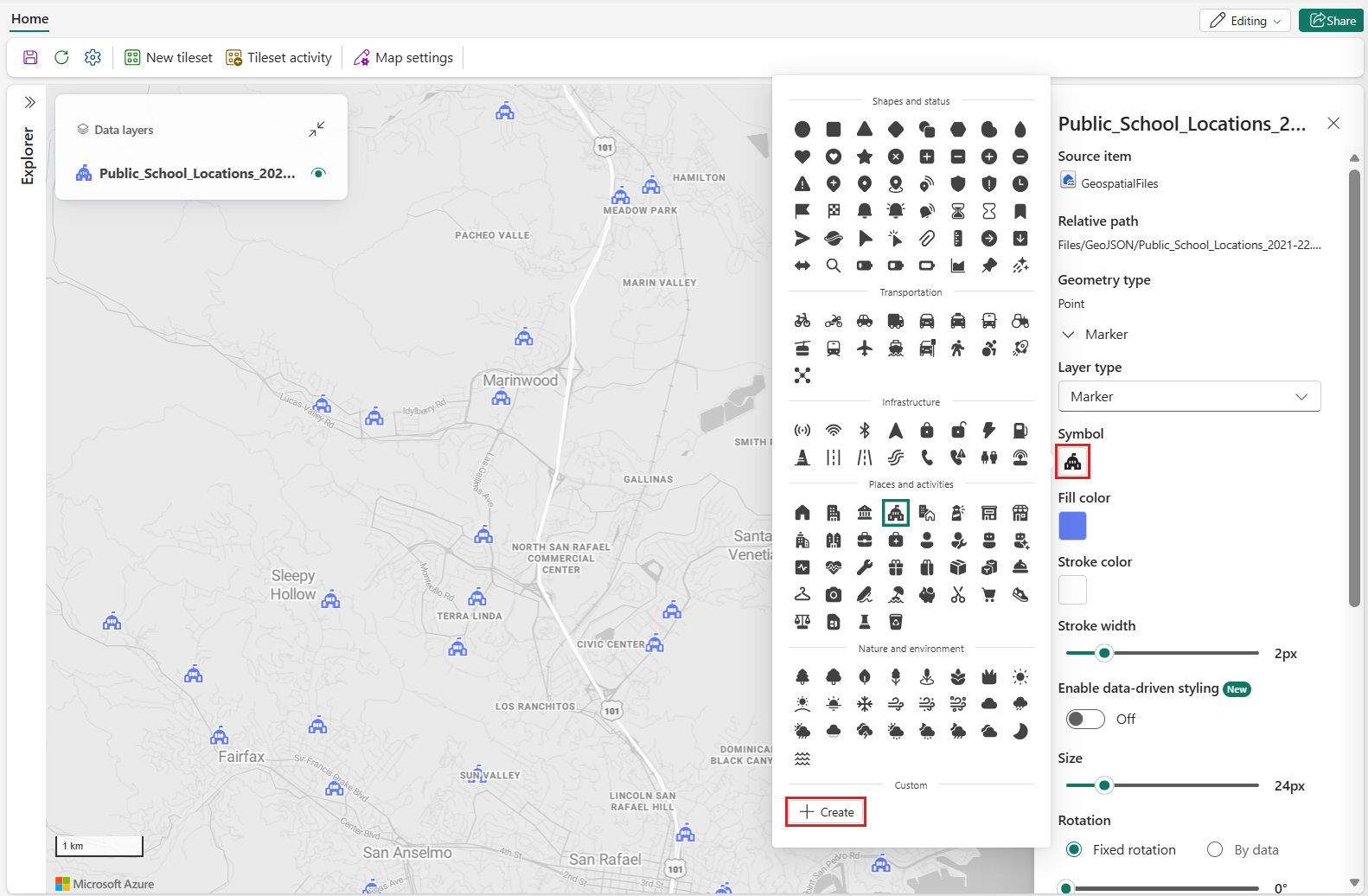

Αυτό το παράδειγμα χρησιμοποιεί σημειακή γεωμετρία για την εμφάνιση δημόσιων σχολείων, με ετικέτες δεδομένων που υποδεικνύουν ονόματα σχολείων:
Αυτό το παράδειγμα χρησιμοποιεί γεωμετρία γραμμής για να εμφανίσει μονοπάτια του Εθνικού Δασικού Συστήματος, με ετικέτες δεδομένων που υποδεικνύουν το όνομα του μονοπατιού:

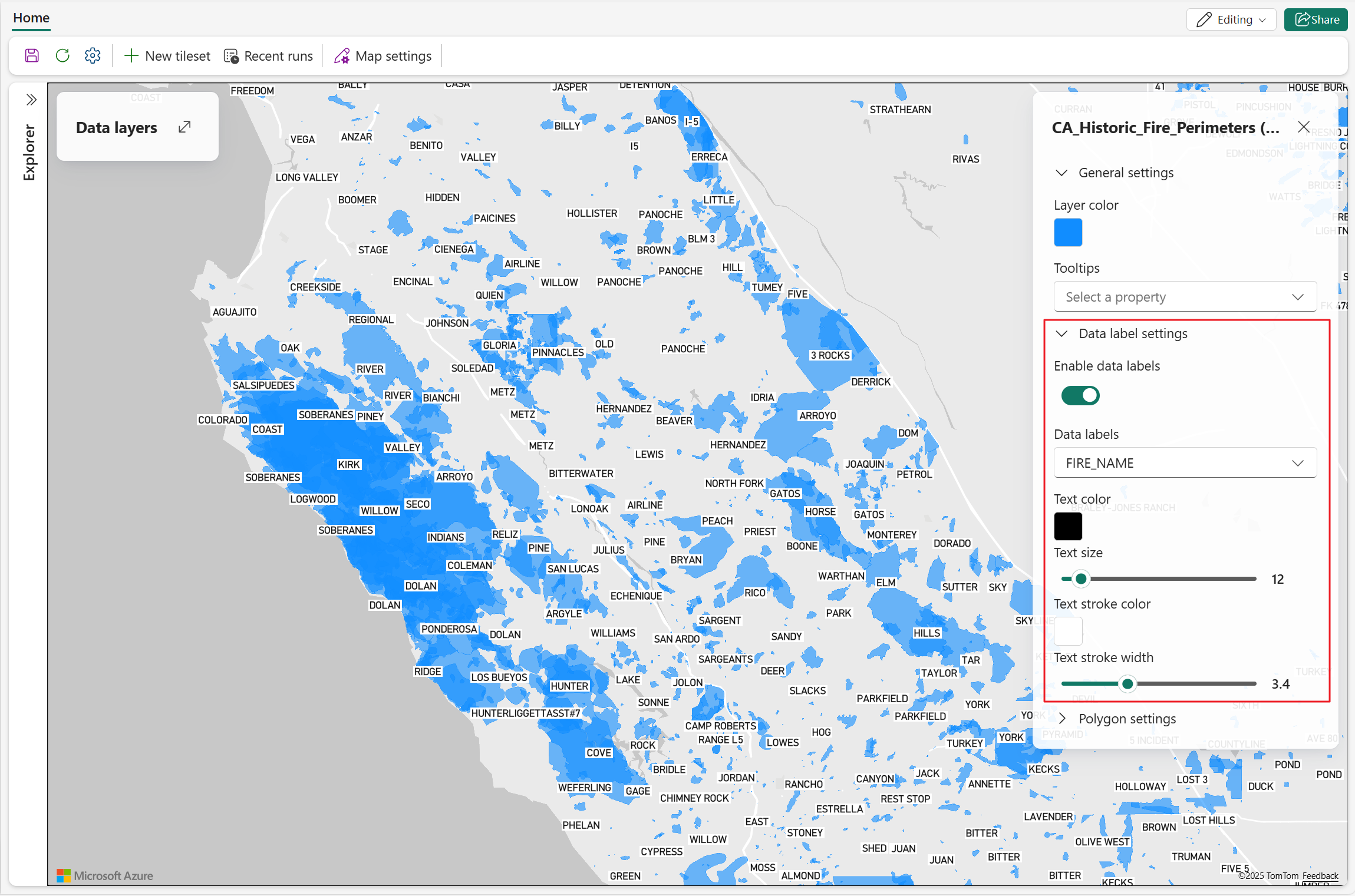

Αυτό το παράδειγμα χρησιμοποιεί πολύγωνα που αντιπροσωπεύουν περιοχές που είχαν πληγεί προηγουμένως από δασικές πυρκαγιές στην Καλιφόρνια, με κάθε πολύγωνο να επισημαίνεται χρησιμοποιώντας το επίσημο όνομα πυρκαγιάς:
Ο παρακάτω πίνακας περιγράφει τις γενικές ρυθμίσεις για τις ετικέτες δεδομένων.
| Ρύθμιση | Περιγραφή |
|---|---|
| Ενεργοποίηση ετικετών δεδομένων | Ένας διακόπτης εναλλαγής που χρησιμοποιείται για την ενεργοποίηση/απενεργοποίηση ετικετών δεδομένων για το επιλεγμένο επίπεδο. |
| Ετικέτες δεδομένων | Μια αναπτυσσόμενη λίστα που εμφανίζει τα διαθέσιμα πεδία από το επιλεγμένο αρχείο προέλευσης δεδομένων. |
| Χρώμα κειμένου | Το χρώμα κειμένου της ετικέτας δεδομένων. Οι διαθέσιμες επιλογές χρωμάτων εξαρτώνται από το επιλεγμένο θέμα δεδομένων. Για περισσότερες πληροφορίες, δείτε την ενότητα Αλλαγή ρυθμίσεων χάρτη. |
| Μέγεθος κειμένου | Το μέγεθος κειμένου της ετικέτας δεδομένων. Τα έγκυρα μεγέθη κειμένου κυμαίνονται από 8-48. Προεπιλογή=12. |
| Χρώμα περιγράμματος κειμένου | Το χρώμα περιγράμματος κειμένου της ετικέτας δεδομένων. Οι διαθέσιμες επιλογές χρωμάτων εξαρτώνται από το επιλεγμένο θέμα δεδομένων. Για περισσότερες πληροφορίες, δείτε την ενότητα Αλλαγή ρυθμίσεων χάρτη. |
| Πλάτος περιγράμματος κειμένου | Το πλάτος περιγράμματος κειμένου της ετικέτας δεδομένων. Τα έγκυρα μεγέθη κειμένου κυμαίνονται από 0-10. Προεπιλογή=1. |
Ρυθμίσεις σημείων
Στρώμα φυσαλίδων
Μια απεικόνιση φυσαλίδας εμφανίζει μεμονωμένα σημεία δεδομένων ως κύκλους σε έναν γεωγραφικό χάρτη. Το μέγεθος, το χρώμα και η αδιαφάνεια κάθε φυσαλίδας μπορούν να προσαρμοστούν ώστε να αντιπροσωπεύουν χαρακτηριστικά όπως το μέγεθος, η κατηγορία ή η ένταση. Αυτή η οπτικοποίηση είναι ιδανική για την επισήμανση διαφορών μεταξύ τοποθεσιών, βοηθώντας τους χρήστες να συγκρίνουν τιμές και να εντοπίζουν μοτίβα ή ακραίες τιμές σε σύνολα χωρικών δεδομένων. Τα επίπεδα φυσαλίδων είναι ιδιαίτερα χρήσιμα για τη χαρτογράφηση ποσοτικών δεδομένων όπως ο πληθυσμός, ο όγκος πωλήσεων ή η συχνότητα συμβάντων.

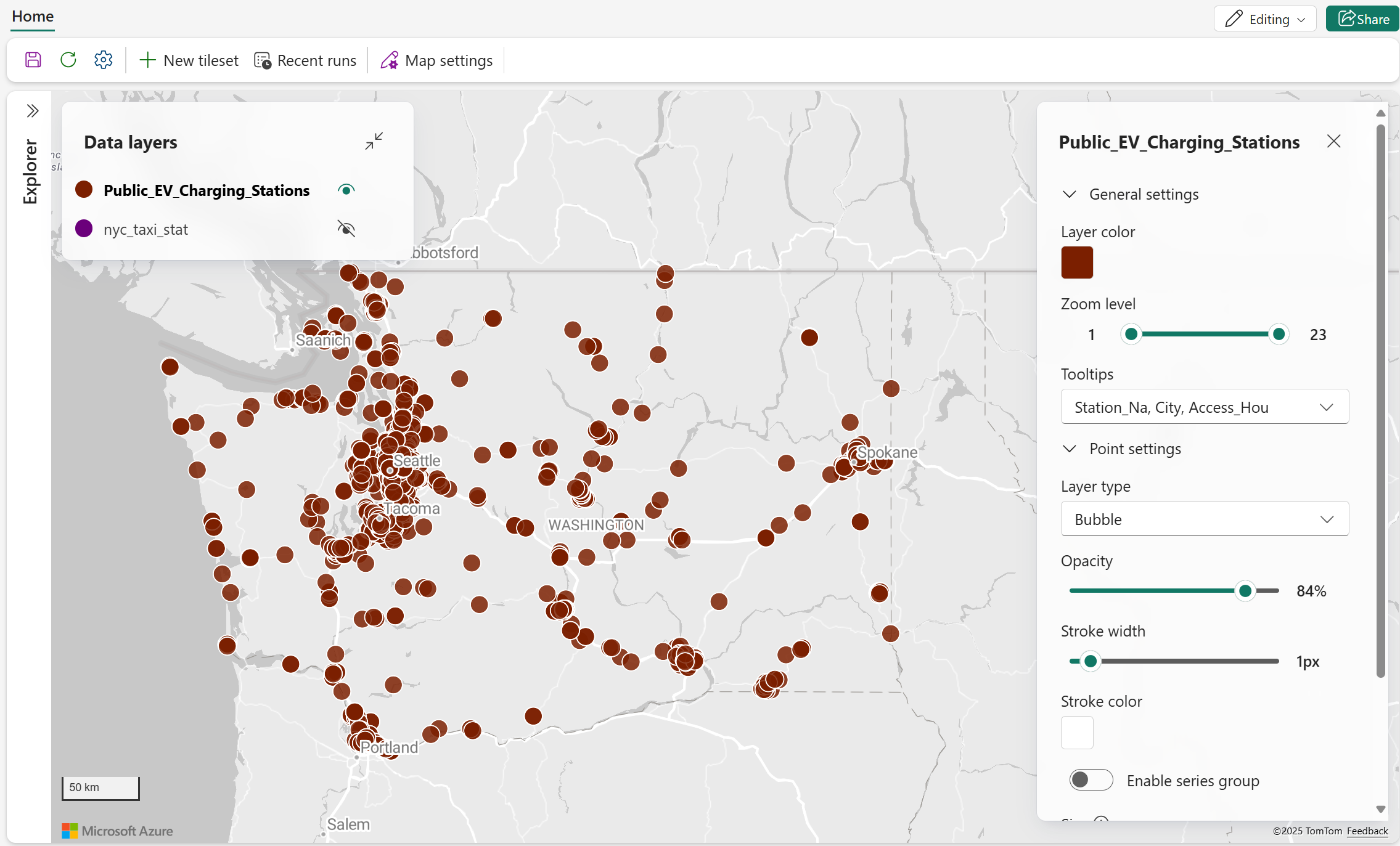

Το παρακάτω στιγμιότυπο οθόνης δείχνει τις τοποθεσίες των σταθμών φόρτισης EV σε όλη την Πολιτεία της Ουάσιγκτον. Ένα επίπεδο φυσαλίδων χρησιμοποιείται για την αναπαράσταση των δεδομένων, το οποίο αποτελείται από σημειακά χαρακτηριστικά. Κάθε σταθμός απεικονίζεται ως φούσκα, με το μέγεθος και την αδιαφάνεια προσαρμοσμένα ώστε να αντικατοπτρίζουν τα χαρακτηριστικά του σταθμού.
Ο παρακάτω πίνακας περιγράφει τις διαθέσιμες ρυθμίσεις απεικόνισης φυσαλίδων μαζί με τις περιγραφές τους.
| Ρύθμιση | Περιγραφή |
|---|---|
| Αδιαφάνεια | Ελέγχει την αδιαφάνεια των σημειακών χαρακτηριστικών στο χάρτη. Έγκυρο εύρος: 0% (πλήρως διαφανές) έως 100% (πλήρως αδιαφανές). |
| Πλάτος περιγράμματος | Η αριθμητική τιμή που καθορίζει το πάχος του περιγράμματος κάθε φυσαλίδας στον χάρτη, μετρημένη σε pixel. Έγκυρες τιμές: 0-10. |
| Χρώμα περιγράμματος | Καθορίζει το χρώμα που χρησιμοποιείται για το περίγραμμα κάθε φυσαλίδας. Αυτό βοηθά στη διάκριση των φυσαλίδων από το φόντο του χάρτη και μπορεί να χρησιμοποιηθεί για την έμφαση ή την κατηγοριοποίηση σημείων δεδομένων. |
| Ενεργοποίηση ομάδας σειρών | Κάντε εναλλαγή για να χρησιμοποιήσετε χρώμα για να ομαδοποιήσετε και να διαφοροποιήσετε τις γεωμετρίες με βάση την επιλεγμένη ιδιότητα δεδομένων. Προεπιλογή: απενεργοποίηση Σημείωση: Εάν είναι ενεργοποιημένο, το χρώμα Ριζόχαρτου που ορίζεται στις Γενικές ρυθμίσεις δεν εφαρμόζεται. |
| Ομάδα σειρών | Επιλέξτε μια ιδιότητα δεδομένων από αυτήν την αναπτυσσόμενη λίστα για να ομαδοποιήσετε και να δημιουργήσετε χαρακτηριστικά φυσαλίδων χρωματικού κώδικα. Αυτή η επιλογή είναι προσβάσιμη μόνο όταν είναι ενεργή η ρύθμιση Ενεργοποίηση ομάδας σειρών . |
| Μέγεθος | Διαμορφώστε τον τρόπο εμφάνισης των μεγεθών φυσαλίδων στον χάρτη:
|
| Ενεργοποίηση δημιουργίας συμπλεγμάτων | Ομαδοποιεί τα κοντινά σημεία δεδομένων σε συμπλέγματα για να μειώσει την οπτική ακαταστασία και να βελτιώσει την αναγνωσιμότητα του χάρτη. Προεπιλογή = απενεργοποίηση |
| Μέγεθος συμπλέγματος | Διαμόρφωση μεγέθους ομαδοποιημένης φυσαλίδας, Υποστήριξη σταθερής τιμής, οι χρήστες μπορούν να διαμορφώσουν το μέγεθος της ομαδοποιημένης φυσαλίδας από 1 εικονοστοιχείο έως 50 εικονοστοιχεία. Προεπιλογή = 16 εικονοστοιχεία |
| Συγκεντρωτικά ανά | Η ιδιότητα "Συνάθροιση κατά" επιτρέπει στους χρήστες να επιλέξουν ένα πεδίο αριθμητικών δεδομένων από μια αναπτυσσόμενη λίστα για να ομαδοποιήσουν και να κατηγοριοποιήσουν τα δεδομένα φυσαλίδων. Αυτό το χαρακτηριστικό ισχύει μόνο όταν εργάζεστε με αριθμητικές ιδιότητες και χρησιμοποιείται συνήθως για τη σύνοψη ή την οπτικοποίηση συγκεντρωτικών τιμών σε χωρικά χαρακτηριστικά. |
| Συνάθροιση | Επιλέξτε μια μέθοδο για τη σύνοψη δεδομένων με βάση την επιλεγμένη αριθμητική ιδιότητα. Οι διαθέσιμες επιλογές περιλαμβάνουν:
|
Ενεργοποίηση ομάδας σειρών

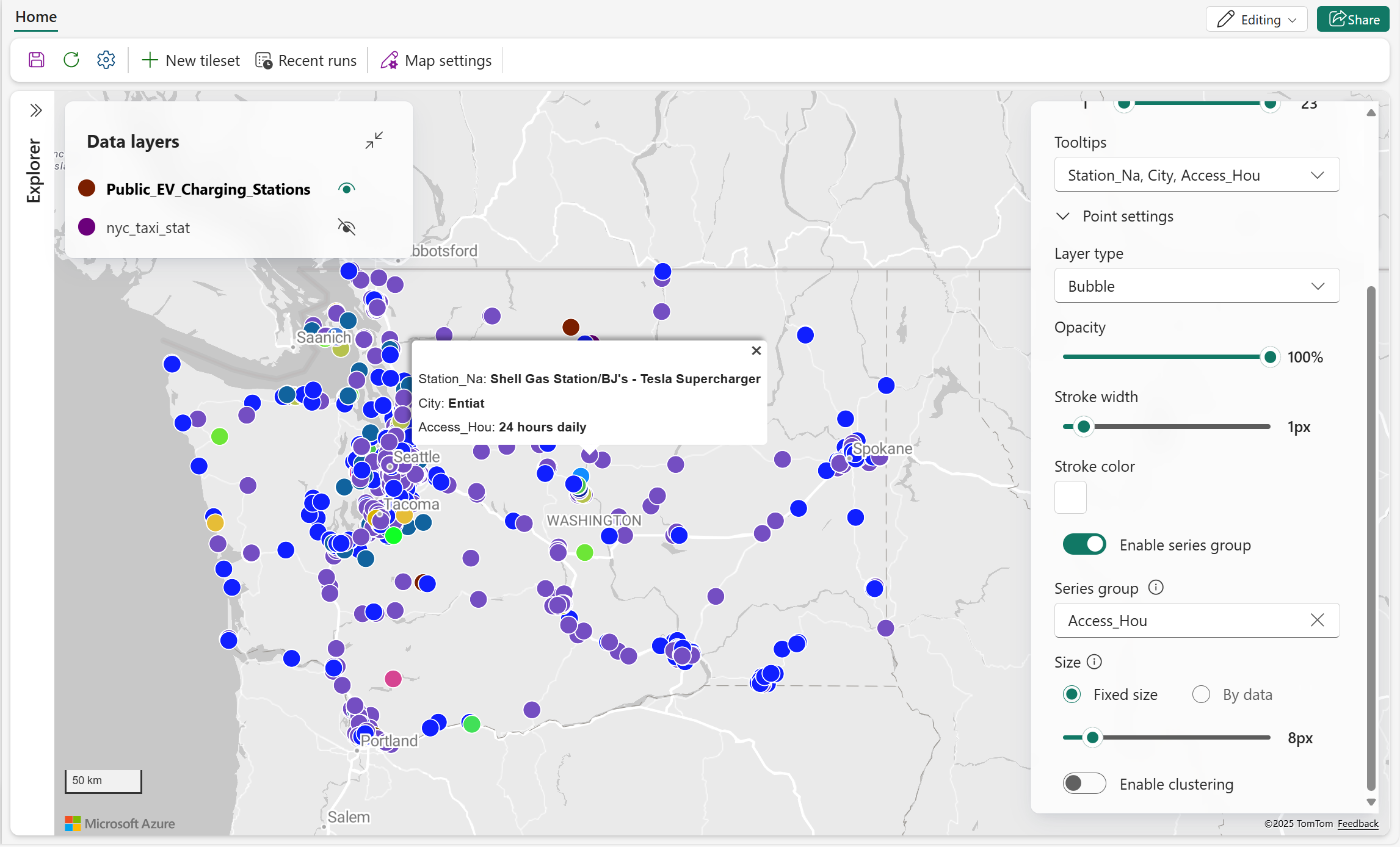

Το παρακάτω στιγμιότυπο οθόνης εμφανίζει σταθμούς φόρτισης ηλεκτρικών οχημάτων (EV) στην Πολιτεία της Ουάσιγκτον των Ηνωμένων Πολιτειών, κατηγοριοποιημένους ανά ώρες πρόσβασης. Οι χρήστες μπορούν εύκολα να αναγνωρίσουν σταθμούς που λειτουργούν 24 ώρες την ημέρα.
Ενεργοποίηση δημιουργίας συμπλεγμάτων
Το παρακάτω στιγμιότυπο οθόνης εμφανίζει στατιστικά στοιχεία τοποθεσίας παραλαβής ταξί στη Νέα Υόρκη. Η ενεργοποίηση της ομαδοποίησης με βάση τη μέση απόσταση ταξιδιού μπορεί να παρέχει συγκεντρωτικές πληροφορίες σχετικά με τις περιοχές που συνήθως δημιουργούν μεγαλύτερες διαδρομές.

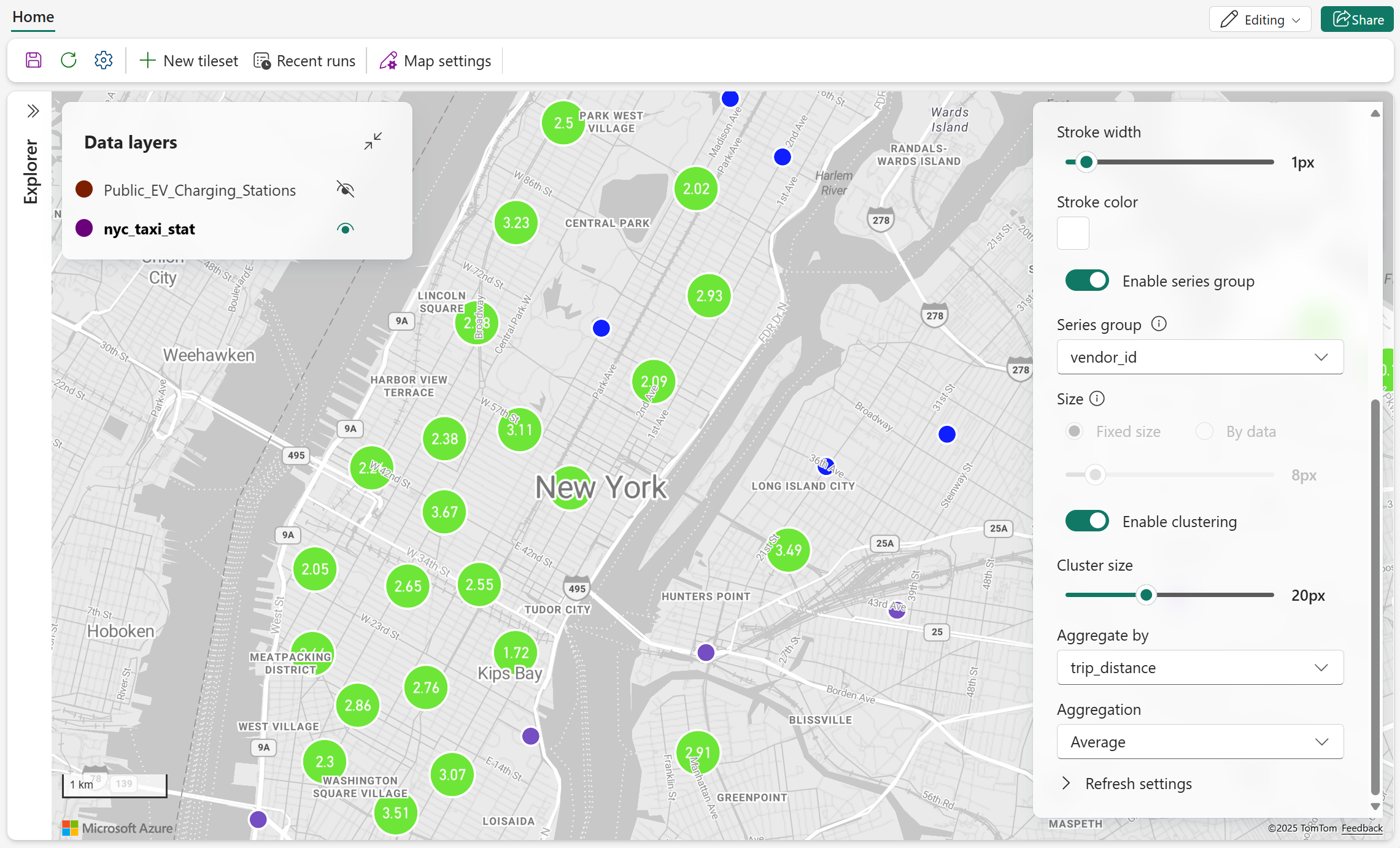

Όταν χρησιμοποιείτε το στοιχείο ελέγχου ζουμ για μεγέθυνση, εμφανίζονται πιο λεπτομερείς απεικονίσεις ομαδοποίησης.
Επίπεδο χάρτη θερμότητας

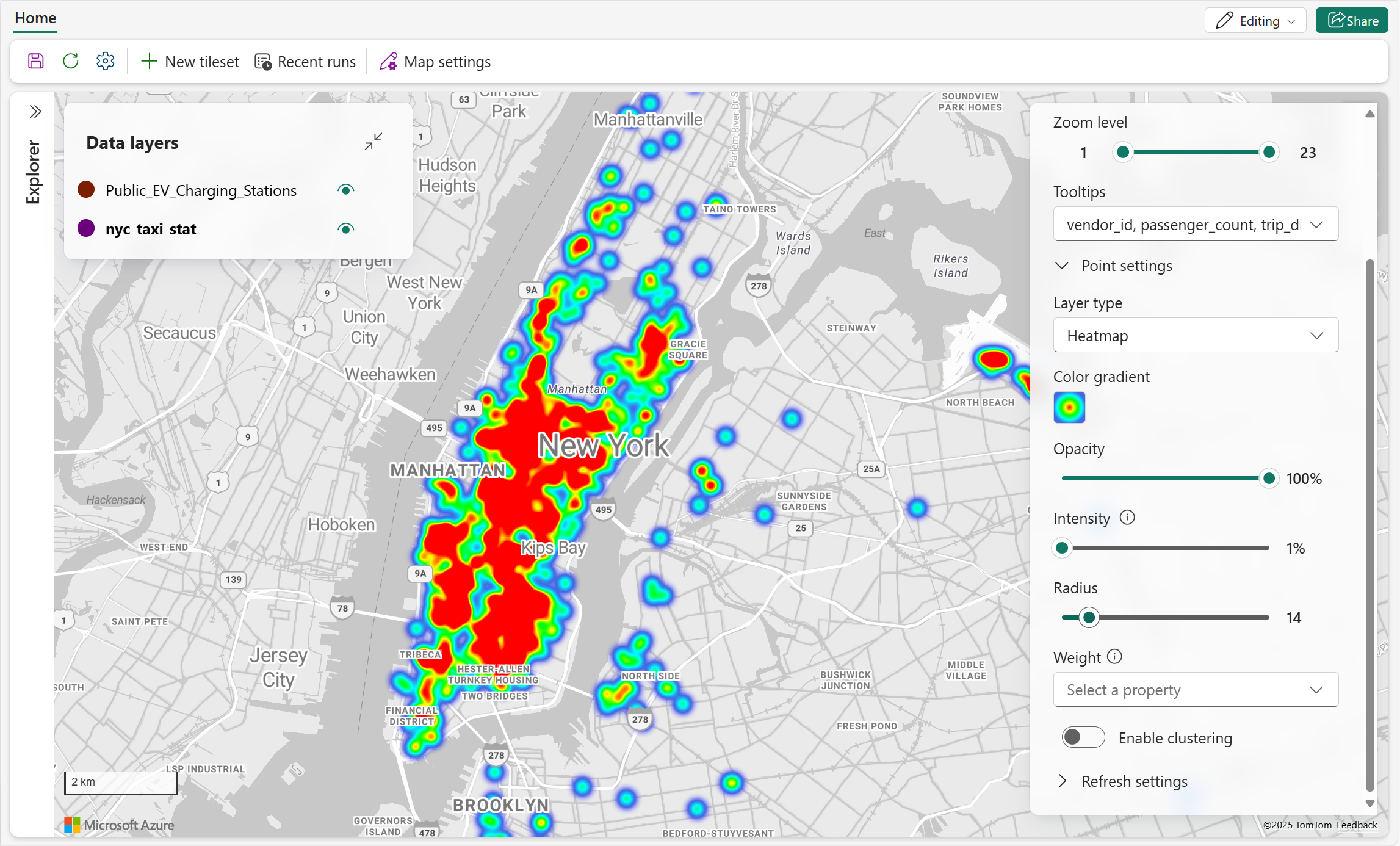

Οι χάρτες θερμότητας ή οι χάρτες πυκνότητας σημείων χρησιμοποιούν χρωματικές διαβαθμίσεις για να απεικονίσουν πού συγκεντρώνονται περισσότερο τα σημεία δεδομένων. Αναδεικνύουν περιοχές υψηλής πυκνότητας («hot spots») και διευκολύνουν τον εντοπισμό χωρικών μοτίβων. Αυτή η μέθοδος είναι ιδιαίτερα αποτελεσματική για μεγάλα σύνολα δεδομένων, μετατρέποντας τα ακατέργαστα δεδομένα σε μια λεία, συνεχή επιφάνεια που αποκαλύπτει τόσο απόλυτες όσο και σχετικές πυκνότητες σε γεωγραφικές περιοχές.
Ο παρακάτω πίνακας περιγράφει τις διαθέσιμες οπτικές ρυθμίσεις χάρτη θερμότητας.
| Ρύθμιση | Περιγραφή |
|---|---|
| Χρωματική διαβάθμιση | Το χρωματικό θέμα για την εμφάνιση των ενεργών σημείων των δεδομένων |
| Αδιαφάνεια | Η αδιαφάνεια της απεικόνισης χάρτη θερμότητας. Οι έγκυρες τιμές κυμαίνονται από 1% έως 100%. Προεπιλογή = 100% |
| Ένταση | Προσαρμόζει τον πολλαπλασιαστή που εφαρμόζεται στο βάρος κάθε σημείου δεδομένων για τον έλεγχο της έντασης του χάρτη θερμότητας. Οι έγκυρες τιμές κυμαίνονται από 1% έως 100%. Προεπιλογή = 1% |
| Radius | Καθορίζει την ακτίνα pixel που χρησιμοποιείται για την απόδοση κάθε σημείου δεδομένων στο επίπεδο του χάρτη θερμότητας. Αυτό καθορίζει πόσο εξαπλώνεται οπτικά η επιρροή κάθε σημείου. Οι έγκυρες τιμές κυμαίνονται από 1 έως 100. Προεπιλογή = 30 |
| Βάρος | Ορίστε το βάρος κάθε σημείου χρησιμοποιώντας μια ιδιότητα αριθμητικών δεδομένων. Προεπιλογή = 1 |
| Ενεργοποίηση δημιουργίας συμπλεγμάτων | Ομαδοποιεί τα κοντινά σημεία δεδομένων σε συμπλέγματα για να μειώσει την οπτική ακαταστασία και να βελτιώσει την αναγνωσιμότητα του χάρτη. Προεπιλογή = απενεργοποίηση |
Εφαρμόστε βάρος

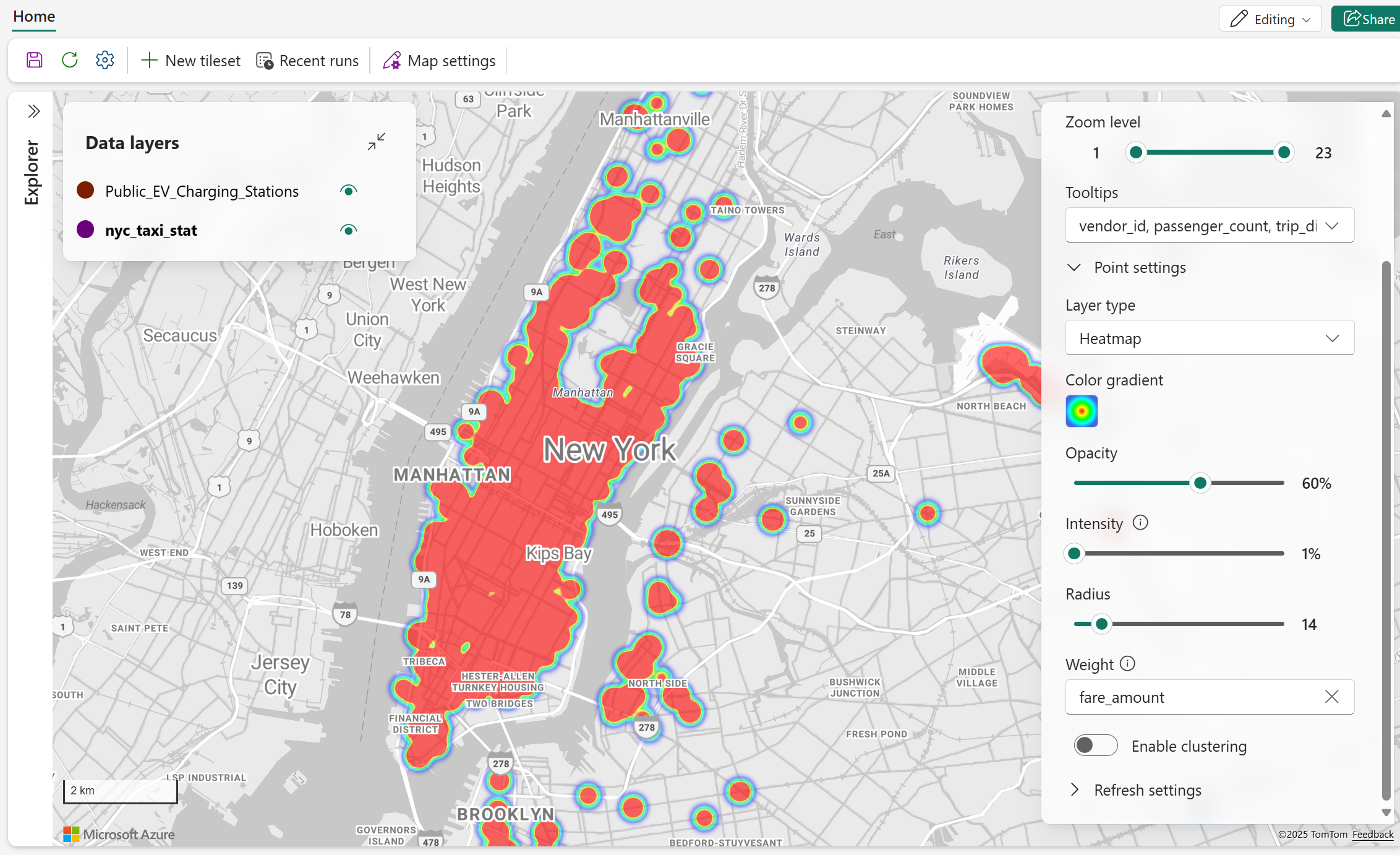

Το παρακάτω στιγμιότυπο οθόνης απεικονίζει έναν χάρτη θερμότητας ταξιδιού με ταξί της Νέας Υόρκης. Κάθε ταξίδι αναπαρίσταται ως σημείο δεδομένων, με το fare_amount να χρησιμοποιείται ως βάρος, πράγμα που σημαίνει ότι οι περιοχές με υψηλότερους ναύλους συνεισφέρουν μεγαλύτερη ένταση στον χάρτη θερμότητας. Για να βελτιωθεί η αναγνωσιμότητα, εφαρμόζεται χαμηλότερη αδιαφάνεια, επιτρέποντας στον χάρτη και τα επικαλυπτόμενα δεδομένα να παραμένουν ορατά.
Ενεργοποίηση δημιουργίας συμπλεγμάτων

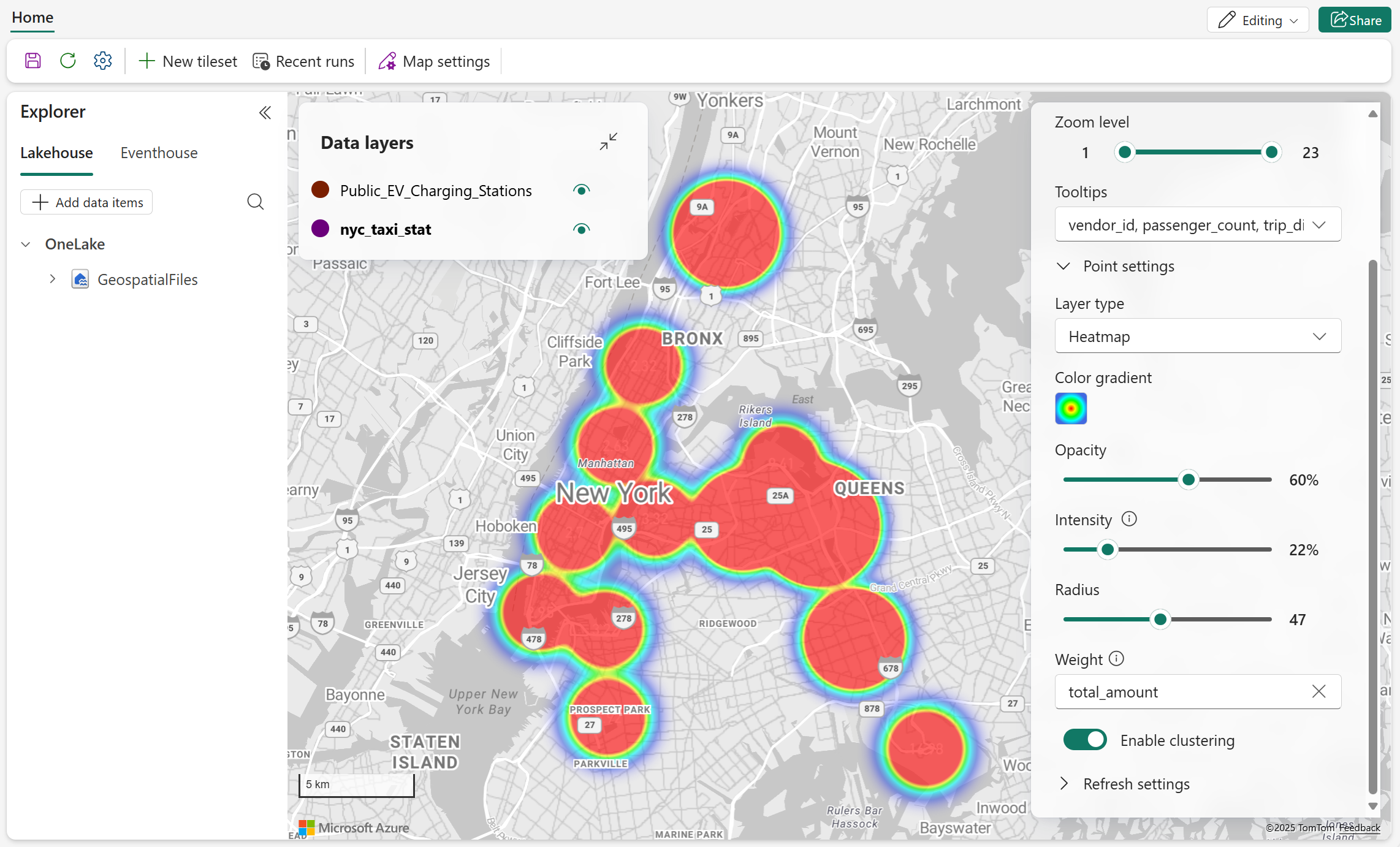

Το παρακάτω στιγμιότυπο οθόνης απεικονίζει έναν ομαδοποιημένο χάρτη θερμότητας που απεικονίζει την πυκνότητα χωρικών δεδομένων. Με τη λεπτομερή ρύθμιση παραμέτρων όπως η ακτίνα και η ένταση, ο χάρτης αποκαλύπτει πιο αποτελεσματικά μοτίβα που αποκρύπτονται από επικαλυπτόμενα σημεία δεδομένων.
Ρυθμίσεις γραμμής
Επίπεδο γραμμής
Τα επίπεδα γραμμής χρησιμοποιούνται για την οπτικοποίηση γραμμικών γεωγραφικών χαρακτηριστικών όπως δρόμοι, μονοπάτια, διαδρομές ή όρια σε έναν χάρτη. Συνδέει μια σειρά συντεταγμένων για να σχηματίσει γραμμές, οι οποίες μπορούν να διαμορφωθούν με διάφορα χαρακτηριστικά όπως χρώμα, πλάτος διαδρομής. Αυτός ο τύπος απεικόνισης είναι ιδιαίτερα χρήσιμος για την αναπαράσταση κίνησης, κατεύθυνσης ή συνδέσεων μεταξύ τοποθεσιών και εφαρμόζεται συνήθως σε σενάρια όπως ο σχεδιασμός διαδρομής, η χαρτογράφηση υποδομής ή η οπτικοποίηση δικτύου.

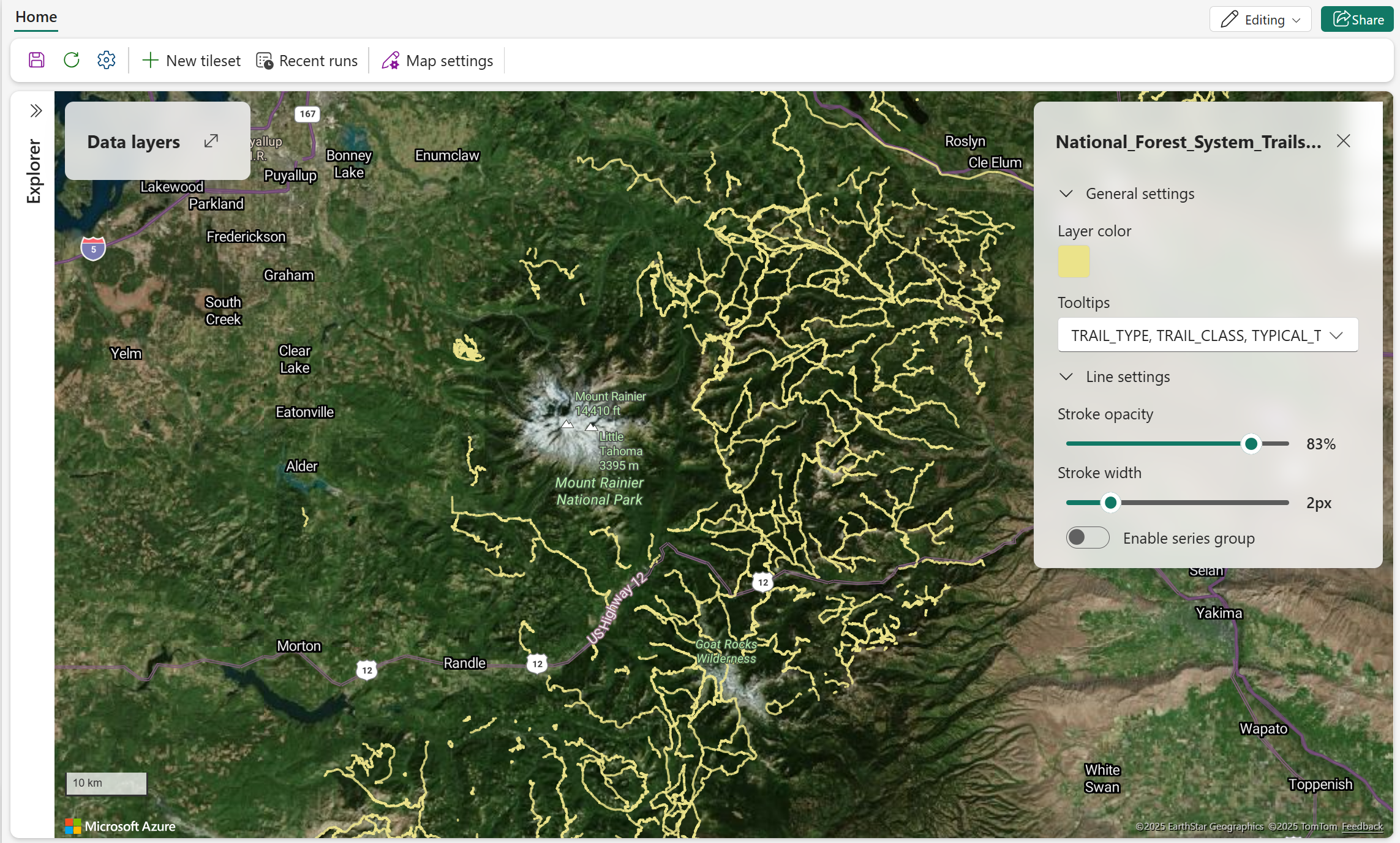

Το παρακάτω στιγμιότυπο οθόνης δείχνει μονοπάτια εθνικών δασών κοντά στο όρος Rainier.
Ο παρακάτω πίνακας περιγράφει τη διαθέσιμη ρύθμιση και περιγραφή απεικόνισης γραμμής.
| Ρύθμιση | Περιγραφή |
|---|---|
| Αδιαφάνεια περιγράμματος | Η αδιαφάνεια των χαρακτηριστικών γραμμής. Οι έγκυρες τιμές κυμαίνονται από 1% έως 100%. Προεπιλογή = 100% |
| Πλάτος περιγράμματος | Το πλάτος των γραμμών μετρημένο σε pixel. Έγκυρες τιμές: 0-10. Προεπιλογή = 3px |
| Ενεργοποίηση ομάδας σειρών | Κάντε εναλλαγή για να χρησιμοποιήσετε χρώμα για να ομαδοποιήσετε και να διαφοροποιήσετε τις γεωμετρίες με βάση την επιλεγμένη ιδιότητα δεδομένων. Προεπιλογή: απενεργοποίηση Σημείωση: Εάν είναι ενεργοποιημένο, το χρώμα Ριζόχαρτου που ορίζεται στις Γενικές ρυθμίσεις δεν εφαρμόζεται. |
| Ομάδα σειρών | Επιλέξτε μια ιδιότητα δεδομένων από αυτήν την αναπτυσσόμενη λίστα για να ομαδοποιήσετε και να χρωματίσετε γραμμές. Αυτή η επιλογή είναι προσβάσιμη μόνο όταν είναι ενεργή η ρύθμιση Ενεργοποίηση ομάδας σειρών . |
Ενεργοποίηση ομάδας σειρών

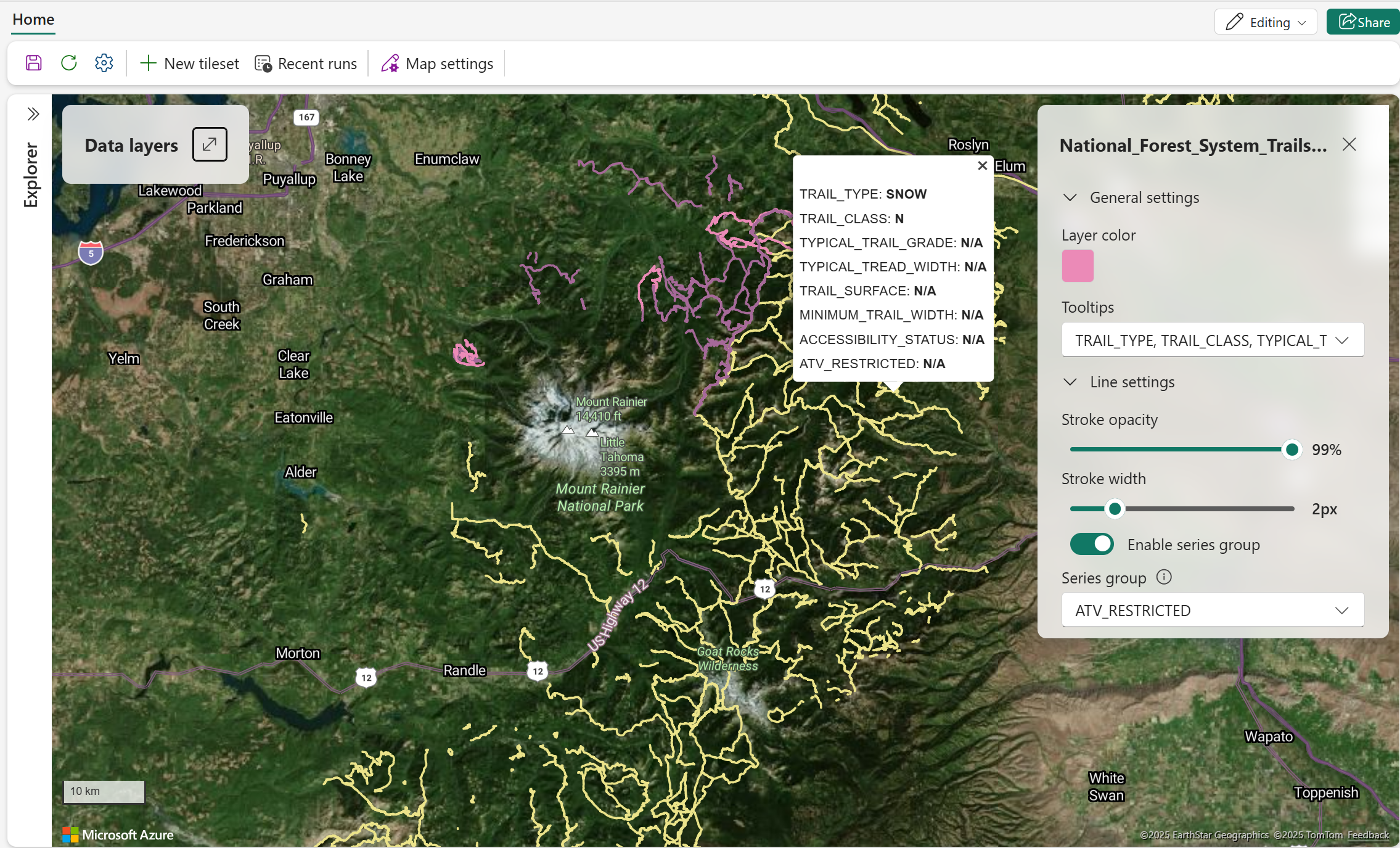

Το παρακάτω στιγμιότυπο οθόνης δείχνει δεδομένα μονοπατιών εθνικού δάσους κοντά στο όρος Rainier. Ενεργοποιήστε την ομάδα σειρών και χρησιμοποιήστε την ιδιότητα ATV_RESTRICTED δεδομένων για να προσδιορίσετε ίχνη που περιορίζουν τα ATV (All-Terrain Όχημα).
Ρυθμίσεις πολυγώνου
Επίπεδο πολυγώνου
Τα επίπεδα πολυγώνου χρησιμοποιούνται για την οπτικοποίηση περιοχών ή περιοχών συνδέοντας πολλαπλές γεωγραφικές συντεταγμένες για να σχηματίσουν κλειστά σχήματα. Αυτά τα πολύγωνα μπορούν να αντιπροσωπεύουν όρια όπως όρια πόλεων, ζώνες ή περιοχές ενδιαφέροντος. Μπορείτε να προσαρμόσετε την εμφάνιση αυτών των σχημάτων χρησιμοποιώντας χαρακτηριστικά όπως το χρώμα του επιπέδου και η αδιαφάνεια. Αυτή η απεικόνιση είναι χρήσιμη για την επισήμανση συγκεκριμένων γεωγραφικών περιοχών και την ανάλυση χωρικών σχέσεων ή κάλυψης.

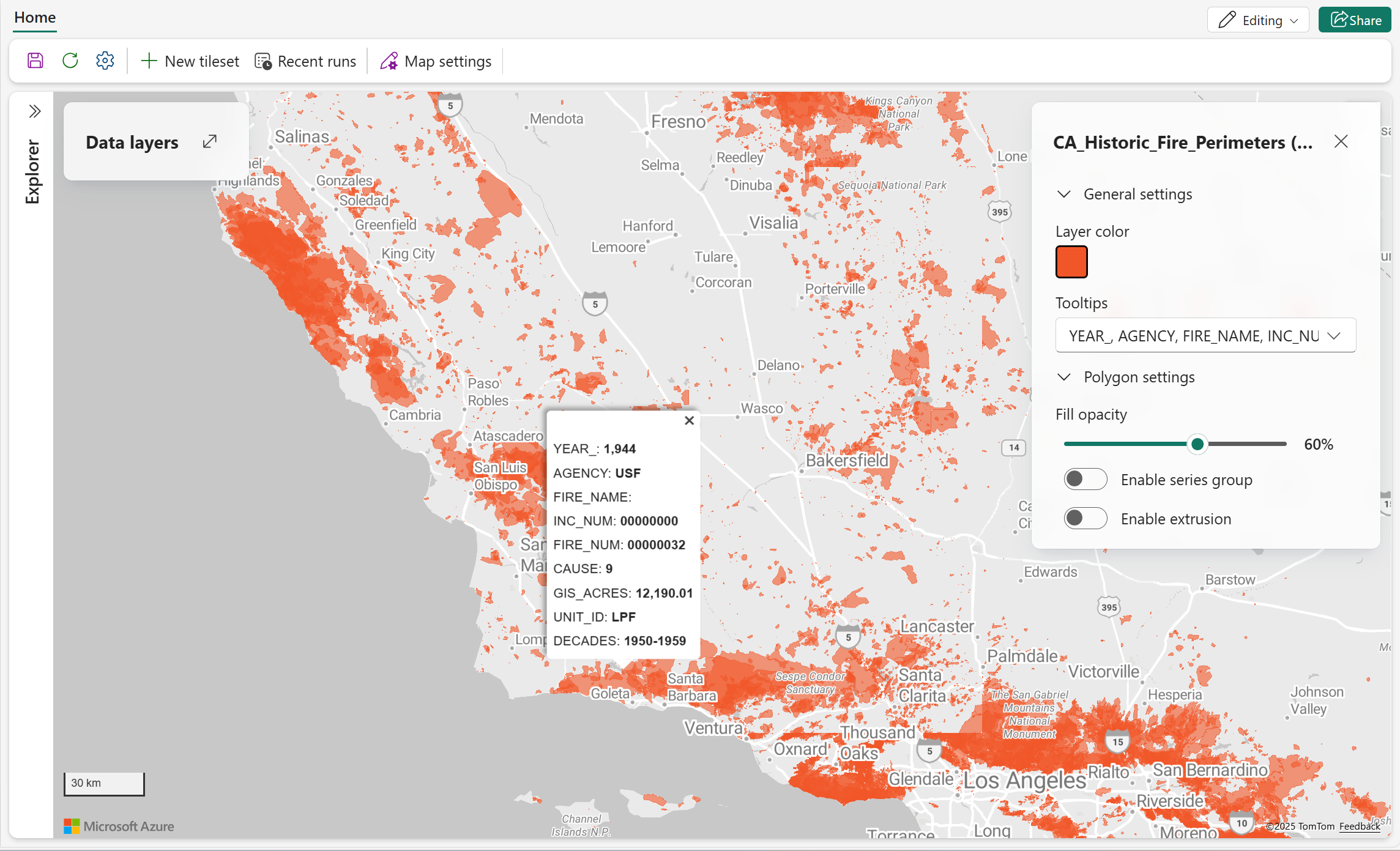

Το παρακάτω στιγμιότυπο οθόνης εμφανίζει έναν ιστορικό χάρτη περιμέτρου πυρκαγιάς της Καλιφόρνια, που δείχνει τη γεωγραφική έκταση προηγούμενων πυρκαγιών χρησιμοποιώντας κόκκινα πολύγωνα. Κάθε πολύγωνο αντιπροσωπεύει ένα ξεχωριστό συμβάν πυρκαγιάς και περιλαμβάνει μεταδεδομένα όπως το έτος, την αιτία και την έκταση που υπολογίζεται από το GIS. Αυτή η οπτικοποίηση επιτρέπει στους χρήστες να εντοπίζουν γρήγορα περιοχές που είναι επιρρεπείς σε πυρκαγιές, να αναλύουν ιστορικά μοτίβα πυρκαγιών και να υποστηρίζουν τον μετριασμό των πυρκαγιών και τον σχεδιασμό διαχείρισης γης.
Ο παρακάτω πίνακας περιγράφει τη διαθέσιμη ρύθμιση και περιγραφή απεικόνισης πολυγώνου.
| Ρύθμιση | Περιγραφή |
|---|---|
| Αδιαφάνεια γεμίσματος | Η αδιαφάνεια των πολυγώνων εμφανίζεται στον χάρτη. Έγκυρο εύρος: 0% (πλήρως διαφανές) έως 100% (πλήρως αδιαφανές). Προεπιλογή = 60% |
| Ενεργοποίηση ομάδας σειρών | Κάντε εναλλαγή για να χρησιμοποιήσετε χρώμα για να ομαδοποιήσετε και να διαφοροποιήσετε τις γεωμετρίες με βάση την επιλεγμένη ιδιότητα δεδομένων. Προεπιλογή: απενεργοποίηση Σημείωση: Εάν είναι ενεργοποιημένο, το χρώμα Ριζόχαρτου που ορίζεται στις Γενικές ρυθμίσεις δεν εφαρμόζεται. |
| Ομάδα σειρών | Επιλέξτε μια ιδιότητα δεδομένων από αυτήν την αναπτυσσόμενη λίστα για να ομαδοποιήσετε και να χρωματίσετε γραμμές. Αυτή η επιλογή είναι προσβάσιμη μόνο όταν είναι ενεργή η ρύθμιση Ενεργοποίηση ομάδας σειρών . |
| Ενεργοποίηση εξώθησης | Αυτή η ιδιότητα επιτρέπει την απόδοση πολυγώνων σε 3D εφαρμόζοντας ύψος με βάση ένα αριθμητικό πεδίο. Ενισχύει τη χωρική απεικόνιση προσθέτοντας βάθος και όγκο σε επίπεδα σχήματα. Προεπιλογή = απενεργοποίηση. |
| Height | Καθορίζει το πεδίο αριθμητικών δεδομένων που χρησιμοποιείται για τον προσδιορισμό της κατακόρυφης εξώθησης κάθε πολυγώνου. Αυτή η επιλογή είναι προσβάσιμη μόνο όταν είναι ενεργή η ρύθμιση Ενεργοποίηση εξώθησης . |
Ενεργοποίηση ομάδας σειρών

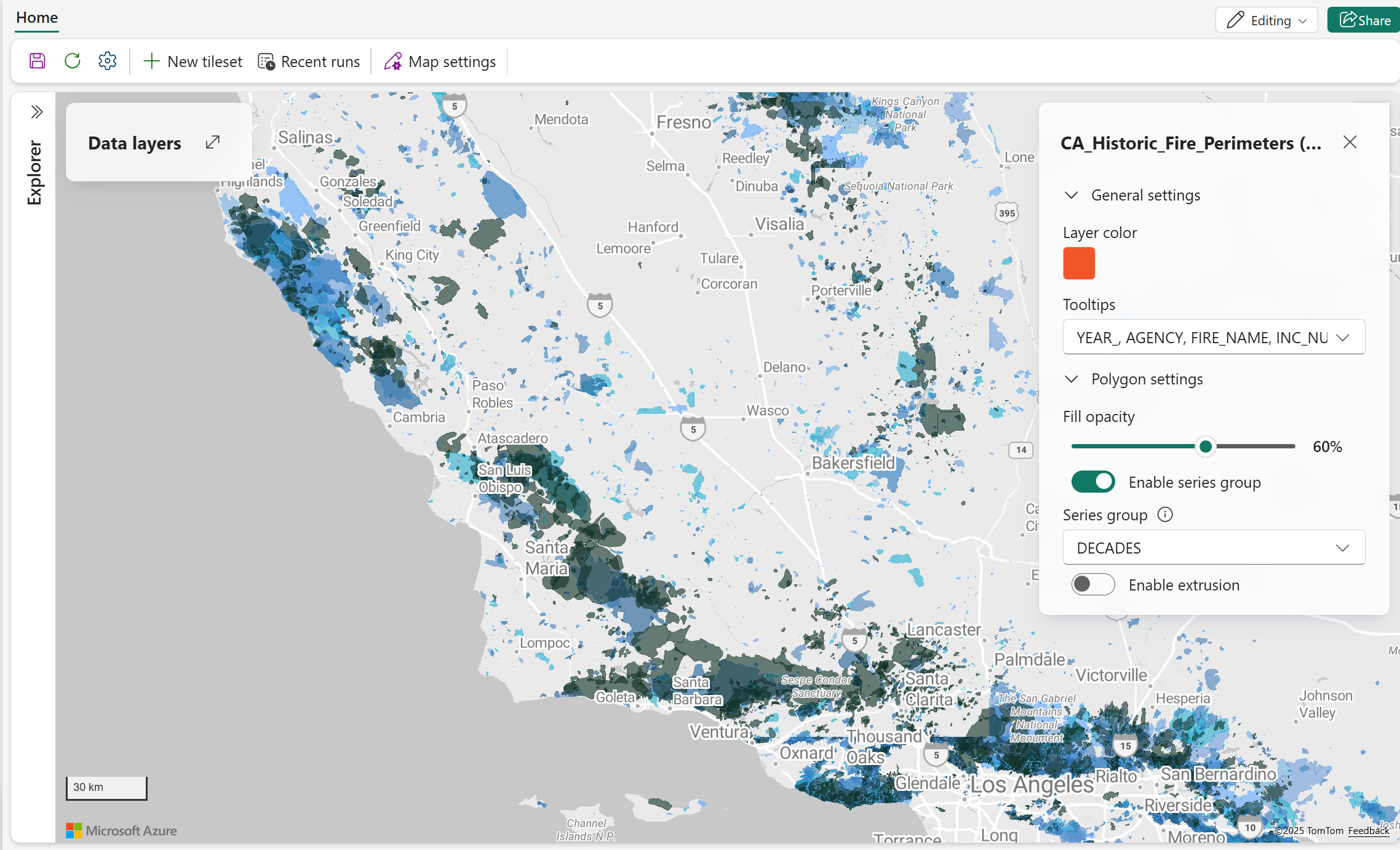

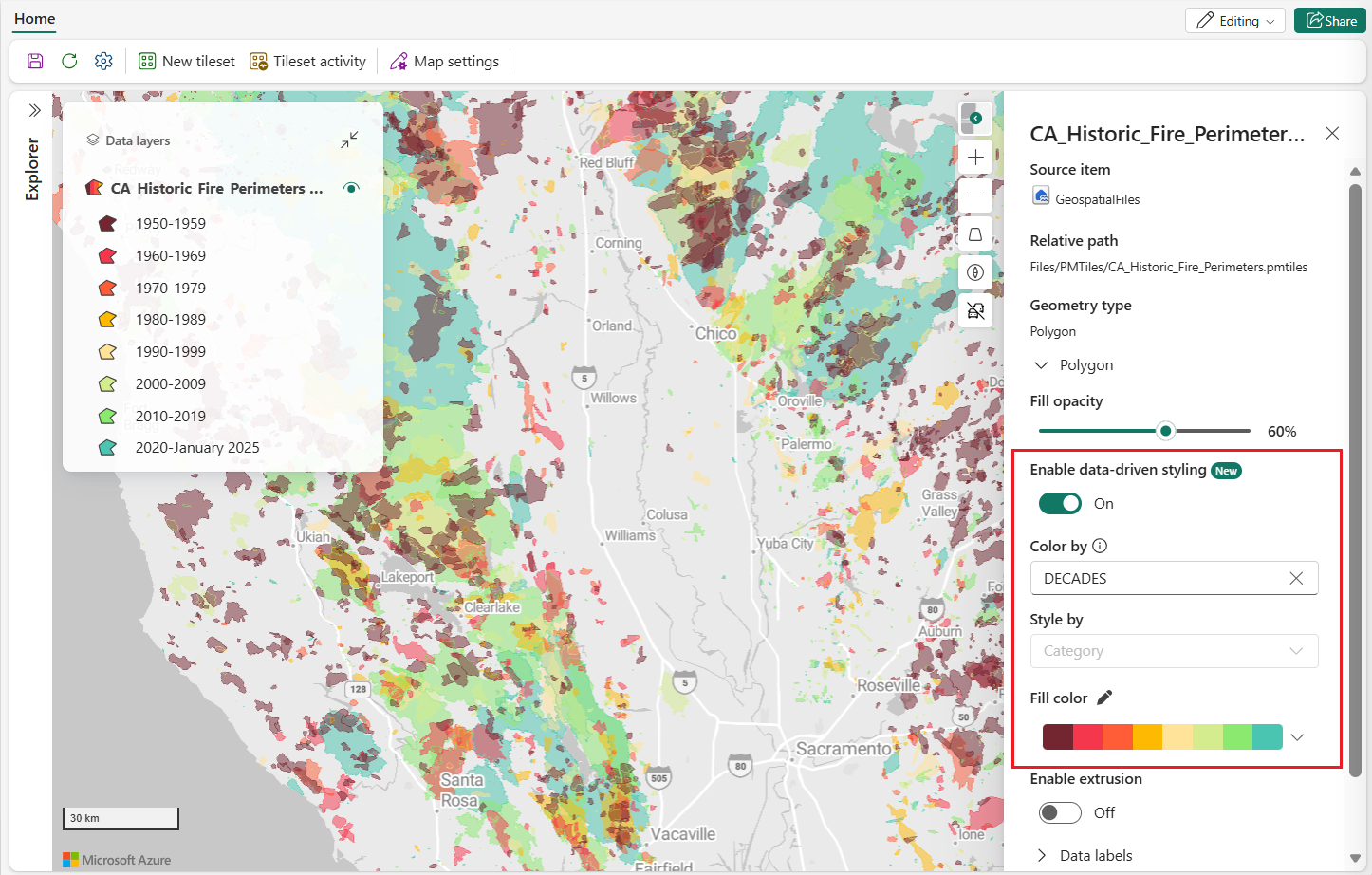

Το παρακάτω στιγμιότυπο οθόνης εμφανίζει έναν θεματικό χάρτη της Καλιφόρνια που επισημαίνει ιστορικές περιμέτρους πυρκαγιάς χρησιμοποιώντας την απεικόνιση πολυγώνου. Κάθε περιοχή που επλήγη από πυρκαγιά έχει χρωματική κωδικοποίηση σύμφωνα με το πεδίο DECADES , επιτρέποντας στους θεατές να διακρίνουν τα γεγονότα των πυρκαγιών ανά χρονικές περιόδους όπως 1960–1969, 1970–1979 και μετά.
Ενεργοποίηση εξώθησης

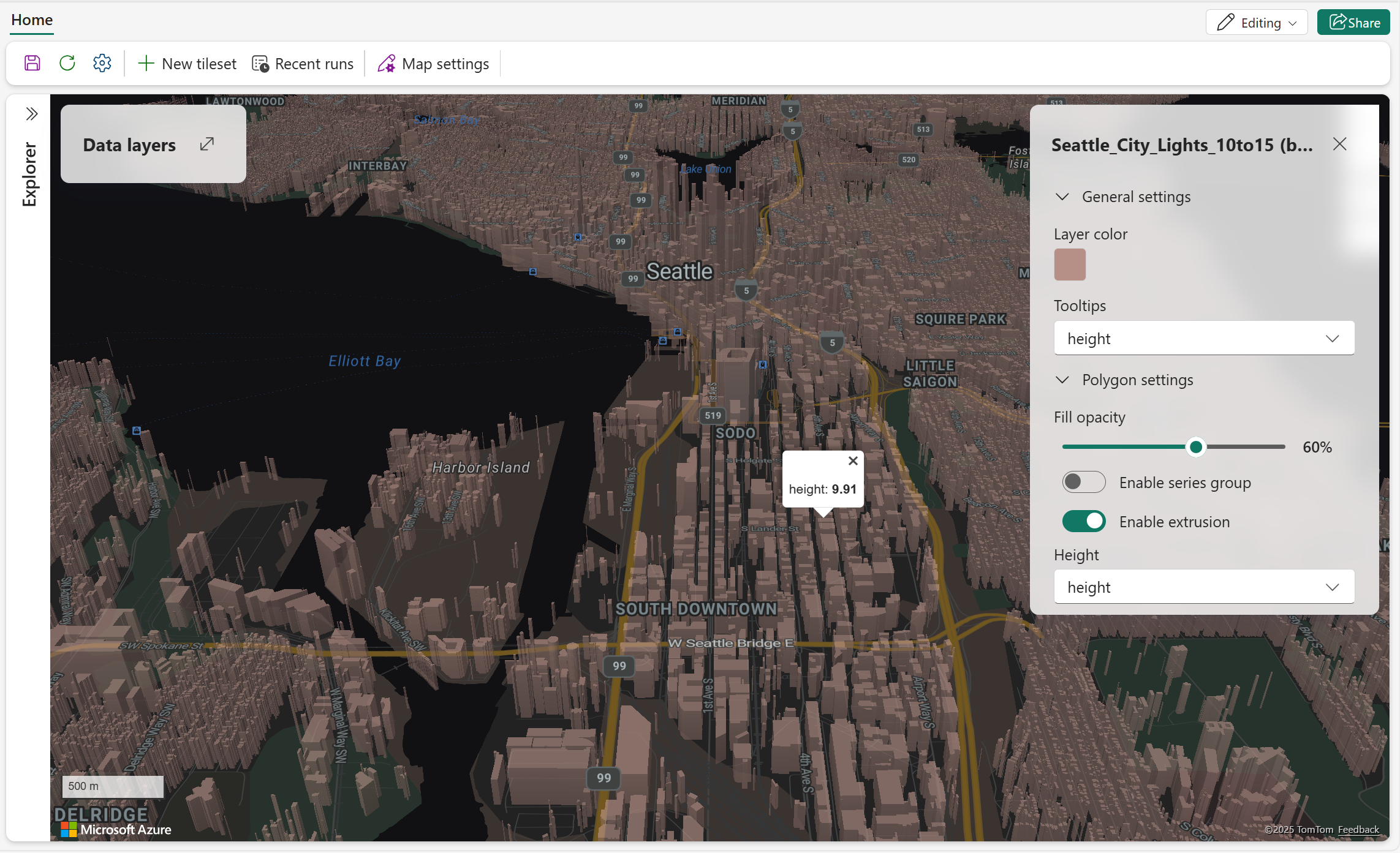

Το παρακάτω στιγμιότυπο οθόνης παρουσιάζει μια απεικόνιση 3D χάρτη της περιοχής του Σιάτλ, παρουσιάζοντας την εξώθηση κτιρίων. Κάθε κτίριο αποδίδεται με διαφορετικά ύψη με βάση τα πραγματικά υψομετρικά του δεδομένα, δημιουργώντας ένα ρεαλιστικό αστικό τοπίο.
