Enviar métricas de SO invitado al almacén de métricas de Azure Monitor con una plantilla de Azure Resource Manager para un conjunto de escalado de máquinas virtuales de Windows
Nota:
El agente de Azure Monitor (AMA) recopila datos de supervisión del sistema operativo invitado de máquinas virtuales híbridas y máquinas virtuales de Azure y conjuntos de escalado de máquinas virtuales y los entrega a Azure Monitor para su uso por características, conclusiones y otros servicios, como Microsoft Sentinel y Microsoft Defender for Cloud.
Se recomienda usar el agente de Azure Monitor para recopilar registros y métricas de las instancias de Virtual Machine Scale Sets. Para obtener más información, consulte la Información general del agente de Azure Monitor.
Mediante el uso de la extensión Azure Monitor Azure Diagnostics para Windows (WAD), puede recopilar métricas y registros del sistema operativo invitado (SO invitado) que se ejecuta como parte de una máquina virtual, un servicio en la nube o un clúster Azure Service Fabric. La extensión puede enviar datos de telemetría a muchas ubicaciones diferentes que aparecen en el artículo vinculado anteriormente.
En este artículo se describe el proceso de envío de métricas de rendimiento del SO invitado para un conjunto de escalado de máquinas virtuales de Windows al almacén de datos de Azure Monitor. A partir de la versión 1.11 de Microsoft Azure Diagnostics, puede escribir métricas directamente en el almacén de métricas de Azure Monitor, donde ya se recopilan las métricas estándar de la plataforma. Al almacenarlas en esta ubicación, se permite tener acceso a las mismas acciones disponibles para las métricas de la plataforma. Las acciones incluyen la generación de alertas casi en tiempo real, la creación de gráficos, el enrutamiento, el acceso desde la API REST y mucho más. En el pasado, la extensión Microsoft Azure Diagnostics escribía en Azure Storage pero no en el almacén de datos Azure Monitor.
Si no está familiarizado con las plantillas de Resource Manager, obtenga información sobre las implementaciones de plantilla y su estructura y sintaxis.
Nota:
Se recomienda usar el módulo Azure Az de PowerShell para interactuar con Azure. Para comenzar, consulte Instalación de Azure PowerShell. Para más información sobre cómo migrar al módulo Az de PowerShell, consulte Migración de Azure PowerShell de AzureRM a Az.
Requisitos previos
La suscripción debe estar registrada en Microsoft.Insights.
Debe tener instalado Azure PowerShell, o puede usar Azure CloudShell.
Configuración de Azure Monitor como receptor de datos
La extensión Azure Diagnostics usa una característica denominada receptores de datos para enrutar las métricas y los registros a distintas ubicaciones. En los pasos siguientes se muestra cómo usar una plantilla de Resource Manager y PowerShell para implementar una VM con el nuevo receptor de datos Azure Monitor.
Creación de una plantilla de Resource Manager
En este ejemplo, puede usar una plantilla de ejemplo disponible públicamente.
Azuredeploy.json es una plantilla de Resource Manager configurada previamente para la implementación de un conjunto de escalado de máquinas virtuales.
Azuredeploy.Parameters.json es un archivo de parámetros que almacena información como el nombre de usuario y la contraseña que quiere establecer para la VM. Durante la implementación, la plantilla de Resource Manager usa los parámetros establecidos en este archivo.
Descargue y guarde ambos archivos localmente.
Modificación de azuredeploy.parameters.json
Abra el archivo azuredeploy.parameters.json:
- Proporcione el objeto vmSKU que quiere implementar. Se recomienda Standard_D2_v3.
- Especifique un valor de windowsOSVersion que le gustaría para el conjunto de escalado de máquinas virtuales. Se recomienda 2016-Datacenter.
- Asigne un nombre al recurso del conjunto de escalado de máquinas virtuales que se va a implementar con la propiedad vmssName. Por ejemplo, VMSS-WAD-TEST.
- Especifique el número de VM que quiere que se ejecuten en el conjunto de escalado de máquinas virtuales con la propiedad instanceCount.
- Especifique los valores de adminUsername y adminPassword para el conjunto de escalado de máquinas virtuales. Estos parámetros se utilizan para el acceso remoto a las VM del conjunto de escalado. Para evitar el secuestro de la VM, no use los valores de esta plantilla. Los bots buscan por Internet los nombres de usuario y las contraseñas en repositorios públicos de GitHub. Es probable que sean VM de prueba con estos valores predeterminados.
Modificación de azuredeploy.json
Abra el archivo azuredeploy.json.
Agregue una variable para retener la información de la cuenta de almacenamiento en la plantilla de Resource Manager. Todos los registros p contadores de rendimiento especificados en el archivo de configuración de diagnóstico se escriben en el almacén de métricas de Azure Monitor y en la cuenta de almacenamiento especificada aquí:
"variables": {
//add this line
"storageAccountName": "[concat('storage', uniqueString(resourceGroup().id))]",
...
}
Busque la definición de·conjunto de escalado de máquinas virtuales en la sección de recursos y agregue la sección identidad a la configuración. Esto adición garantiza que Azure le asigne una identidad del sistema. Este paso también garantiza que las VM del conjunto de escalado puedan emitir métricas de invitado sobre sí mismas a Azure Monitor.
{
"type": "Microsoft.Compute/virtualMachineScaleSets",
"name": "[variables('namingInfix')]",
"location": "[resourceGroup().location]",
"apiVersion": "2017-03-30",
//add these lines below
"identity": {
"type": "systemAssigned"
},
//end of lines to add
...
}
En el recurso del conjunto de escalado de máquinas virtuales, busque la sección virtualMachineProfile. Agregue un nuevo perfil llamado extensionsProfile para administrar las extensiones.
En extensionProfile, agregue una nueva extensión a la plantilla, como se muestra en la sección VMSS-WAD-extension. Esta sección es la extensión de identidades administradas para los recursos de Azure que garantiza que Azure Monitor acepta las métricas que se emiten. El campo name puede contener cualquier nombre.
El código siguiente de la extensión MSI también agrega la extensión de diagnóstico y la configuración como recurso de extensión al recurso del conjunto de escalado de máquinas virtuales. No dude en agregar o quitar contadores de rendimiento según sea necesario:
"extensionProfile": {
"extensions": [
// BEGINNING of added code
// Managed identities for Azure resources
{
"name": "VMSS-WAD-extension",
"properties": {
"publisher": "Microsoft.ManagedIdentity",
"type": "ManagedIdentityExtensionForWindows",
"typeHandlerVersion": "1.0",
"autoUpgradeMinorVersion": true,
"settings": {
"port": 50342
},
"protectedSettings": {}
}
},
// add diagnostic extension. (Remove this comment after pasting.)
{
"name": "[concat('VMDiagnosticsVmExt','_vmNodeType0Name')]",
"properties": {
"type": "IaaSDiagnostics",
"autoUpgradeMinorVersion": true,
"protectedSettings": {
"storageAccountName": "[variables('storageAccountName')]",
"storageAccountKey": "[listKeys(resourceId('Microsoft.Storage/storageAccounts', variables('storageAccountName')),'2015-05-01-preview').key1]",
"storageAccountEndPoint": "https://core.windows.net/"
},
"publisher": "Microsoft.Azure.Diagnostics",
"settings": {
"WadCfg": {
"DiagnosticMonitorConfiguration": {
"overallQuotaInMB": "50000",
"PerformanceCounters": {
"scheduledTransferPeriod": "PT1M",
"sinks": "AzMonSink",
"PerformanceCounterConfiguration": [
{
"counterSpecifier": "\\Memory\\% Committed Bytes In Use",
"sampleRate": "PT15S"
},
{
"counterSpecifier": "\\Memory\\Available Bytes",
"sampleRate": "PT15S"
},
{
"counterSpecifier": "\\Memory\\Committed Bytes",
"sampleRate": "PT15S"
}
]
},
"EtwProviders": {
"EtwEventSourceProviderConfiguration": [
{
"provider": "Microsoft-ServiceFabric-Actors",
"scheduledTransferKeywordFilter": "1",
"scheduledTransferPeriod": "PT5M",
"DefaultEvents": {
"eventDestination": "ServiceFabricReliableActorEventTable"
}
},
{
"provider": "Microsoft-ServiceFabric-Services",
"scheduledTransferPeriod": "PT5M",
"DefaultEvents": {
"eventDestination": "ServiceFabricReliableServiceEventTable"
}
}
],
"EtwManifestProviderConfiguration": [
{
"provider": "cbd93bc2-71e5-4566-b3a7-595d8eeca6e8",
"scheduledTransferLogLevelFilter": "Information",
"scheduledTransferKeywordFilter": "4611686018427387904",
"scheduledTransferPeriod": "PT5M",
"DefaultEvents": {
"eventDestination": "ServiceFabricSystemEventTable"
}
}
]
}
},
"SinksConfig": {
"Sink": [
{
"name": "AzMonSink",
"AzureMonitor": {}
}
]
}
},
"StorageAccount": "[variables('storageAccountName')]"
},
"typeHandlerVersion": "1.11"
}
}
]
},
// end of added code. Be sure that the number and type of brackets match properly when done.
{
"type": "Microsoft.Insights/autoscaleSettings",
...
}
Agregue dependsOn para la cuenta de almacenamiento a fin de asegurarse de que se cree en el orden correcto.
"dependsOn": [
"[concat('Microsoft.Network/loadBalancers/', variables('loadBalancerName'))]",
"[concat('Microsoft.Network/virtualNetworks/', variables('virtualNetworkName'))]",
//add this line below
"[concat('Microsoft.Storage/storageAccounts/', variables('storageAccountName'))]"
]
Cree una cuenta de almacenamiento si aún no se ha creado ninguna en la plantilla.
"resources": [
// add this code
{
"type": "Microsoft.Storage/storageAccounts",
"name": "[variables('storageAccountName')]",
"apiVersion": "2015-05-01-preview",
"location": "[resourceGroup().location]",
"properties": {
"accountType": "Standard_LRS"
}
},
// end added code
{
"type": "Microsoft.Network/virtualNetworks",
"name": "[variables('virtualNetworkName')]",
...
}
]
Guarde y cierre ambos archivos.
Implementación de la plantilla de Resource Manager
Nota
Debe estar ejecutando la versión de la extensión 1.5 o superior de Azure Diagnostics y, A LA VEZ, tener la propiedad autoUpgradeMinorVersion: establecida en true en la plantilla de Resource Manager. A continuación, Azure carga la extensión adecuada cuando se inicia la VM. Si no tiene estas opciones en la plantilla, modifíquelas y vuelva a implementar la plantilla.
Para implementar la plantilla de Resource Manager, se usa Azure PowerShell:
Inicie PowerShell.
Inicie sesión en Azure con
Login-AzAccount.Obtenga una lista de suscripciones con
Get-AzSubscription.Establezca la suscripción que va a crear o actualice la máquina virtual:
Select-AzSubscription -SubscriptionName "<Name of the subscription>"Cree un nuevo grupo de recursos para la VM que se va a implementar. Ejecute el siguiente comando:
New-AzResourceGroup -Name "VMSSWADtestGrp" -Location "<Azure Region>"Ejecute los siguientes comandos para implementar la máquina virtual:
Nota
Si quiere actualizar un conjunto de escalado existente, agregue -Mode Incremental al final del comando.
New-AzResourceGroupDeployment -Name "VMSSWADTest" -ResourceGroupName "VMSSWADtestGrp" -TemplateFile "<File path of your azuredeploy.JSON file>" -TemplateParameterFile "<File path of your azuredeploy.parameters.JSON file>"Una vez realizada la implementación correctamente, debería ver el conjunto de escalado de máquinas virtuales en Azure Portal. Debería emitir métricas a Azure Monitor.
Nota
Puede que surjan errores en torno al parámetro vmSkuSize seleccionado. En ese caso, vuelva al archivo azuredeploy.json y actualice el valor predeterminado del parámetro vmSkuSize. Le recomendamos que pruebe Standard_DS1_v2.
Gráfico de las métricas
Inicie sesión en Azure Portal.
En el menú de la izquierda, seleccione Monitor.

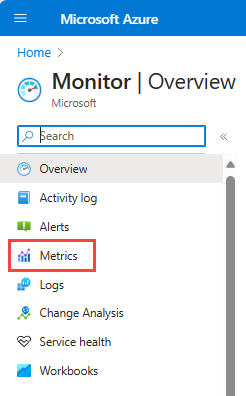

En la página Monitor, seleccione Métricas.

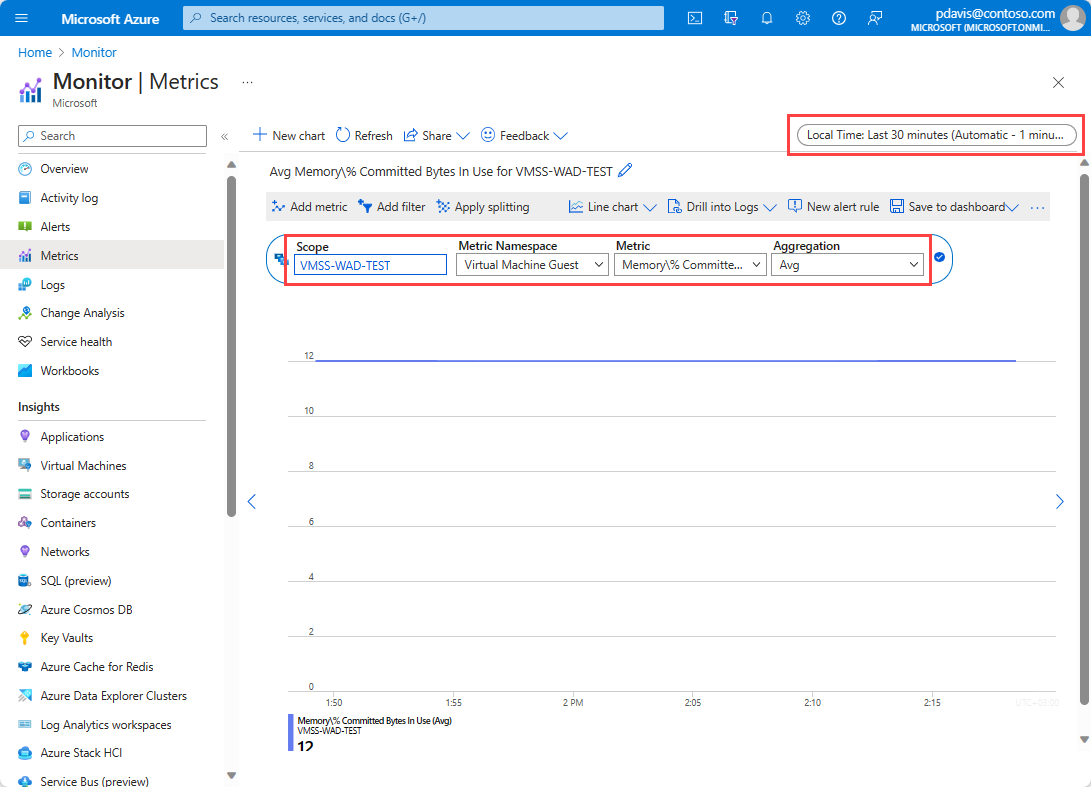

Cambie el período de agregación a Últimos 30 minutos.
En el menú desplegable del recurso, seleccione el conjunto de escalado de máquinas virtuales que creó.
En el menú desplegable Espacios de nombres, seleccione Invitado de máquina virtual.
En el menú desplegable de métricas, seleccione Memory%Committed Bytes in Use (Memoria%bytes confirmados en uso).
A continuación, también puede elegir usar las dimensiones en esta métrica para graficarla para una VM en particular o para trazar cada VM del conjunto de escalado.
Pasos siguientes
- Más información acerca de las métricas personalizadas.
