Creación y ejecución de canalizaciones de aprendizaje automático mediante componentes con el SDK de Machine Learning v2

SE APLICA A: SDK de Python Azure-AI-ML v2 (actual)

En este artículo, aprenderá a crear una canalización de Azure Machine Learning mediante el SDK de Python de Azure Machine Learning v2 para completar una tarea de clasificación de imágenes que contiene tres pasos: preparar datos, entrenar un modelo de clasificación de imágenes y puntuar el modelo. Las canalizaciones de Machine Learning optimizan el flujo de trabajo con velocidad, portabilidad y reutilización, por lo que puede centrarse en el aprendizaje automático en lugar de la infraestructura y la automatización.

La canalización de ejemplo entrena una pequeña red neuronal convolucional de Keras para clasificar imágenes en el conjunto de datos de Fashion MNIST. La canalización tiene este aspecto:

Captura de pantalla que muestra un gráfico de canalización del ejemplo de clasificación de imágenes.

En este artículo, se realizarán las siguientes tareas:

  • Prepare los datos de entrada para el trabajo de canalización.
  • Cree tres componentes para preparar los datos, entrenar una imagen y puntuar el modelo.
  • Compile una canalización a partir de los componentes.
  • Obtenga acceso a un área de trabajo que tenga proceso.
  • Enviar el trabajo de canalización.
  • Revise la salida de los componentes y la red neuronal entrenada.
  • (Opcional) Registre el componente para reutilizar y compartir aún más dentro del área de trabajo.

Si no tiene una suscripción de Azure, cree una cuenta gratuita antes de empezar. Pruebe hoy mismo la versión gratuita o de pago de Azure Machine Learning.

Requisitos previos

  • Un área de trabajo de Azure Machine Learning. Si no tiene una, complete el tutorial Creación de recursos.

  • Un entorno de Python en el que ha instalado el SDK de Python de Azure Machine Learning v2. Para obtener instrucciones de instalación, consulte Introducción. Este entorno sirve para definir y controlar los recursos de Azure Machine Learning y es independiente del entorno que se usa en tiempo de ejecución para el entrenamiento.

  • Un clon del repositorio de ejemplos.

    Para ejecutar los ejemplos de entrenamiento, clone primero el repositorio de ejemplos y vaya al sdk directorio :

    git clone --depth 1 https://github.com/Azure/azureml-examples
cd azureml-examples/sdk

Inicio de una sesión interactiva de Python

En este artículo se usa el SDK de Python de Azure Machine Learning para crear y controlar una canalización de Azure Machine Learning. El artículo se escribe en función de la suposición de que ejecutará los fragmentos de código de forma interactiva en un entorno de REPL de Python o en un cuaderno de Jupyter Notebook.

Este artículo se basa en el cuaderno image_classification_keras_minist_convnet.ipynb, que puede encontrar en el sdk/python/jobs/pipelines/2e_image_classification_keras_minist_convnet directorio del repositorio de ejemplos de Azure Machine Learning.

Importación de bibliotecas necesarias

Importe todas las bibliotecas de Azure Machine Learning que necesita para este artículo:

# import required libraries
from azure.identity import DefaultAzureCredential, InteractiveBrowserCredential

from azure.ai.ml import MLClient
from azure.ai.ml.dsl import pipeline
from azure.ai.ml import load_component

Preparación de los datos de entrada para el trabajo de canalización

Debe preparar los datos de entrada para la canalización de clasificación de imágenes.

Fashion MNIST es un conjunto de datos de imágenes de moda divididas en 10 clases. Cada imagen es una imagen de escala de grises de 28 x 28. Hay 60 000 imágenes de entrenamiento y 10 000 imágenes de prueba. Como problema de clasificación de imágenes, Fashion MNIST es más difícil que la base de datos de dígitos manuscritos MNIST clásica. Se distribuye en el mismo formato binario comprimido que la base de datos de dígitos manuscritos original.

Si define un objeto Input, se crea una referencia a la ubicación de los orígenes de datos. Los datos se mantienen en la ubicación existente, por lo que no se genera ningún costo de almacenamiento adicional.

Creación de componentes para compilar la canalización

La tarea de clasificación de imágenes se puede dividir en tres pasos: preparar los datos, entrenar el modelo y puntuar el modelo.

Un componente de Azure Machine Learning es un fragmento de código independiente que completa un paso en una canalización de aprendizaje automático. En este artículo, creará tres componentes para la tarea de clasificación de imágenes:

  • Prepare los datos para el entrenamiento y pruóbelo.
  • Entrene una red neuronal para la clasificación de imágenes mediante datos de entrenamiento.
  • Puntúe el modelo usando datos de prueba.

Para cada componente, debe completar estos pasos:

  1. Prepare el script de Python que contiene la lógica de ejecución.

  2. Defina la interfaz del componente.

  3. Agregue otros metadatos del componente, incluido el entorno en tiempo de ejecución y el comando para ejecutar el componente.

En la sección siguiente se muestra cómo crear los componentes de dos maneras. Para los dos primeros componentes, se usa una función de Python. Para el tercer componente, se usa la definición de YAML.

Creación del componente de preparación de datos

El primer componente de esta canalización convierte los archivos de datos comprimidos de fashion_ds en dos archivos de .csv, uno para el entrenamiento y el otro para la puntuación. Use una función de Python para definir este componente.

Si sigue el ejemplo en el repositorio de ejemplos de Azure Machine Learning, los archivos de origen ya están disponibles en la prep carpeta . Esta carpeta contiene dos archivos para construir el componente: prep_component.py, que define el componente y conda.yaml, que define el entorno en tiempo de ejecución del componente.

Definición de componentes mediante una función de Python

Mediante el uso de la command_component() función como decorador, puede definir fácilmente la interfaz del componente, sus metadatos y el código que se ejecutará desde una función de Python. Cada función de Python decorada se transformará en una única especificación estática (YAML) que el servicio de canalización puede procesar.

# Converts MNIST-formatted files at the passed-in input path to training data output path and test data output path
import os
from pathlib import Path
from mldesigner import command_component, Input, Output


@command_component(
    name="prep_data",
    version="1",
    display_name="Prep Data",
    description="Convert data to CSV file, and split to training and test data",
    environment=dict(
        conda_file=Path(__file__).parent / "conda.yaml",
        image="mcr.microsoft.com/azureml/openmpi4.1.0-ubuntu20.04",
    ),
)
def prepare_data_component(
    input_data: Input(type="uri_folder"),
    training_data: Output(type="uri_folder"),
    test_data: Output(type="uri_folder"),
):
    convert(
        os.path.join(input_data, "train-images-idx3-ubyte"),
        os.path.join(input_data, "train-labels-idx1-ubyte"),
        os.path.join(training_data, "mnist_train.csv"),
        60000,
    )
    convert(
        os.path.join(input_data, "t10k-images-idx3-ubyte"),
        os.path.join(input_data, "t10k-labels-idx1-ubyte"),
        os.path.join(test_data, "mnist_test.csv"),
        10000,
    )


def convert(imgf, labelf, outf, n):
    f = open(imgf, "rb")
    l = open(labelf, "rb")
    o = open(outf, "w")

    f.read(16)
    l.read(8)
    images = []

    for i in range(n):
        image = [ord(l.read(1))]
        for j in range(28 * 28):
            image.append(ord(f.read(1)))
        images.append(image)

    for image in images:
        o.write(",".join(str(pix) for pix in image) + "\n")
    f.close()
    o.close()
    l.close()

El código anterior define un componente con el nombre Prep Data para mostrar mediante el @command_component decorador:

  • name es el identificador único del componente.

  • version es la versión actual del componente. Un componente puede tener varias versiones.

  • display_name es un nombre para mostrar descriptivo del componente para la interfaz de usuario. No es único.

  • description normalmente describe la tarea que puede completar el componente.

  • environment especifica el entorno de tiempo de ejecución para el componente. El entorno de este componente especifica una imagen de Docker y hace referencia al conda.yaml archivo .

    El conda.yaml archivo contiene todos los paquetes usados para el componente:

    name: imagekeras_prep_conda_env
channels:
  - defaults
dependencies:
  - python=3.7.11
  - pip=20.0
  - pip:
    - mldesigner==0.1.0b4

  • La función prepare_data_component define una entrada para input_data y dos salidas para training_data y test_data. input_data es la ruta de datos de entrada. training_data y test_data son rutas de acceso de datos de salida para datos de entrenamiento y datos de prueba.

  • El componente convierte los datos de input_data en un training_data .csv para entrenar datos y un test_data .csv para probar los datos.

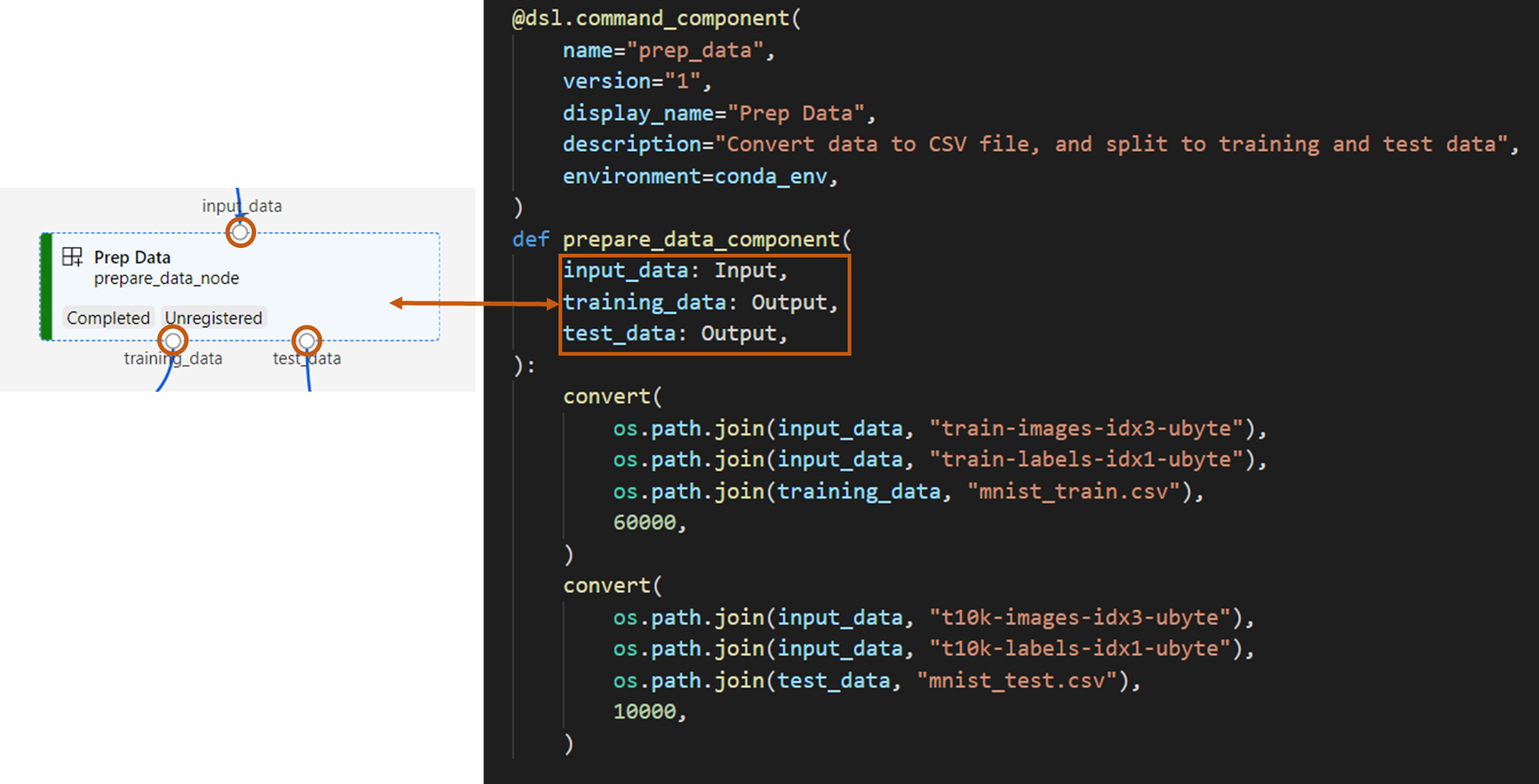

Este es el aspecto de un componente en la interfaz de usuario de Studio:

  • Un componente es un bloque de un gráfico de canalización.
  • input_data, training_datay test_data son puertos del componente, que se conectan a otros componentes para el streaming de datos.

Captura de pantalla del componente de preparación de datos en la interfaz de usuario y código.

Ya ha preparado todos los archivos de origen para el Prep Data componente.

Creación del componente de entrenamiento del modelo

En esta sección, creará un componente para entrenar el modelo de clasificación de imágenes en una función de Python, como hizo con el Prep Data componente .

Dado que la lógica de entrenamiento es más complicada, colocará el código de entrenamiento en un archivo de Python independiente.

Los archivos de origen de este componente se encuentran en la train carpeta del repositorio de ejemplos de Azure Machine Learning. Esta carpeta contiene tres archivos para construir el componente:

  • train.py contiene la lógica para entrenar el modelo.
  • train_component.py define la interfaz del componente e importa la función que se encuentra en train.py.
  • conda.yaml define el entorno en tiempo de ejecución del componente.

Obtención de un script que contiene la lógica

El train.py archivo contiene una función normal de Python que realiza la lógica para entrenar una red neuronal Keras para la clasificación de imágenes. Para ver el código, consulte el archivo train.py en GitHub.

Definición del componente mediante una función de Python

Después de definir la función de entrenamiento, puede usar @command_component en el SDK de Azure Machine Learning v2 para ajustar la función como un componente que se puede usar en las canalizaciones de Azure Machine Learning:

import os
from pathlib import Path
from mldesigner import command_component, Input, Output


@command_component(
    name="train_image_classification_keras",
    version="1",
    display_name="Train Image Classification Keras",
    description="train image classification with keras",
    environment=dict(
        conda_file=Path(__file__).parent / "conda.yaml",
        image="mcr.microsoft.com/azureml/openmpi4.1.0-ubuntu20.04",
    ),
)
def keras_train_component(
    input_data: Input(type="uri_folder"),
    output_model: Output(type="uri_folder"),
    epochs=10,
):
    # avoid dependency issue, execution logic is in train() func in train.py file
    from train import train

    train(input_data, output_model, epochs)

El código anterior define un componente que tiene el nombre visible Train Image Classification Keras utilizando @command_component.

  • La keras_train_component función define una entrada, input_data, para los datos de entrenamiento de origen, una entrada, , epochsque especifica el número de épocas que se usarán durante el entrenamiento y una salida, , output_modelque especifica la ruta de acceso de salida para el archivo de modelo. El valor predeterminado de epochs es 10. La lógica de este componente procede de la train() función de train.py.

El componente de entrenamiento del modelo tiene una configuración ligeramente más compleja que el componente de preparación de los datos. El aspecto de conda.yaml es similar al siguiente:

name: imagekeras_train_conda_env
channels:
  - defaults
dependencies:
  - python=3.8
  - pip=20.2
  - pip:
    - mldesigner==0.1.0b12
    - azureml-mlflow==1.50.0
    - tensorflow==2.7.0
    - numpy==1.21.4
    - scikit-learn==1.0.1
    - pandas==1.3.4
    - matplotlib==3.2.2
    - protobuf==3.20.0

Ya ha preparado todos los archivos de origen para el Train Image Classification Keras componente.

Creación del componente de puntuación del modelo

En esta sección, creas un componente para evaluar el modelo entrenado mediante la especificación y el script de YAML.

Si sigue el ejemplo en el repositorio de ejemplos de Azure Machine Learning, los archivos de origen ya están disponibles en la score carpeta . Esta carpeta contiene tres archivos para construir el componente:

  • score.py contiene el código fuente del componente.
  • score.yaml define la interfaz y otros detalles del componente.
  • conda.yaml define el entorno en tiempo de ejecución del componente.

Obtención de un script que contiene la lógica

El score.py archivo contiene una función normal de Python que realiza la lógica del modelo de entrenamiento:

from tensorflow import keras
from keras.models import Sequential
from keras.layers import Dense, Dropout, Flatten
from keras.layers import Conv2D, MaxPooling2D
from tensorflow.keras.layers import BatchNormalization
from tensorflow.keras.utils import to_categorical
from keras.callbacks import Callback
from keras.models import load_model

import argparse
from pathlib import Path
import numpy as np
import pandas as pd
import os
import matplotlib.pyplot as plt
import mlflow


def get_file(f):

    f = Path(f)
    if f.is_file():
        return f
    else:
        files = list(f.iterdir())
        if len(files) == 1:
            return files[0]
        else:
            raise Exception("********This path contains more than one file*******")


def parse_args():
    # setup argparse
    parser = argparse.ArgumentParser()

    # add arguments
    parser.add_argument(
        "--input_data", type=str, help="path containing data for scoring"
    )
    parser.add_argument(
        "--input_model", type=str, default="./", help="input path for model"
    )

    parser.add_argument(
        "--output_result", type=str, default="./", help="output path for model"
    )

    # parse args
    args = parser.parse_args()

    # return args
    return args


def score(input_data, input_model, output_result):

    test_file = get_file(input_data)
    data_test = pd.read_csv(test_file, header=None)

    img_rows, img_cols = 28, 28
    input_shape = (img_rows, img_cols, 1)

    # Read test data
    X_test = np.array(data_test.iloc[:, 1:])
    y_test = to_categorical(np.array(data_test.iloc[:, 0]))
    X_test = (
        X_test.reshape(X_test.shape[0], img_rows, img_cols, 1).astype("float32") / 255
    )

    # Load model
    files = [f for f in os.listdir(input_model) if f.endswith(".h5")]
    model = load_model(input_model + "/" + files[0])

    # Log metrics of the model
    eval = model.evaluate(X_test, y_test, verbose=0)

    mlflow.log_metric("Final test loss", eval[0])
    print("Test loss:", eval[0])

    mlflow.log_metric("Final test accuracy", eval[1])
    print("Test accuracy:", eval[1])

    # Score model using test data
    y_predict = model.predict(X_test)
    y_result = np.argmax(y_predict, axis=1)

    # Output result
    np.savetxt(output_result + "/predict_result.csv", y_result, delimiter=",")


def main(args):
    score(args.input_data, args.input_model, args.output_result)


# run script
if __name__ == "__main__":
    # parse args
    args = parse_args()

    # call main function
    main(args)

El código de score.py toma tres argumentos de línea de comandos: input_data, input_modely output_result. El programa puntúa el modelo de entrada mediante los datos de entrada y, a continuación, genera el resultado.

Definición del componente a través de YAML

En esta sección, aprenderá a crear una especificación de componente en el formato de especificación de componentes YAML válido. Este archivo especifica la siguiente información:

  • Metadatos. Nombre, nombre para mostrar, versión, tipo, etc.
  • Interfaz. Entradas y salidas.
  • Comando, código y entorno. Comando, código y entorno que se usa para ejecutar el componente.
$schema: https://azuremlschemas.azureedge.net/latest/commandComponent.schema.json
type: command

name: score_image_classification_keras
display_name: Score Image Classification Keras
inputs:
  input_data:
    type: uri_folder
  input_model:
    type: uri_folder
outputs:
  output_result:
    type: uri_folder
code: ./
command: python score.py --input_data ${{inputs.input_data}} --input_model ${{inputs.input_model}} --output_result ${{outputs.output_result}}
environment:
  conda_file: ./conda.yaml
  image: mcr.microsoft.com/azureml/openmpi4.1.0-ubuntu20.04
  • name es el identificador único del componente. Su nombre para mostrar es Score Image Classification Keras.
  • Este componente tiene dos entradas y una salida.
  • La ruta de acceso del código fuente se define en la code sección . Cuando el componente se ejecuta en la nube, todos los archivos de esa ruta de acceso se cargarán como la instantánea del componente.
  • La command sección especifica el comando que se va a ejecutar cuando se ejecuta el componente.
  • La environment sección contiene una imagen de Docker y un archivo YAML de conda. El archivo de código fuente se encuentra en el repositorio de ejemplos.

Ahora tiene todos los archivos de origen para el componente de puntuación del modelo.

Carga los componentes para construir una canalización

Puede importar el componente de preparación de datos y el componente de entrenamiento del modelo, que se definen mediante funciones de Python, al igual que las funciones normales de Python.

El código siguiente importa las funciones prepare_data_component() y keras_train_component() del archivo prep_component.py en la carpeta prep y del archivo train_component en la carpeta train, respectivamente.

%load_ext autoreload
%autoreload 2

# load component function from component python file
from prep.prep_component import prepare_data_component
from train.train_component import keras_train_component

# print hint of components
help(prepare_data_component)
help(keras_train_component)

Puede usar la load_component() función para cargar el componente de puntuación, que se define mediante YAML.

# load component function from yaml
keras_score_component = load_component(source="./score/score.yaml")

Compilación de la canalización

Ha creado y cargado todos los componentes y los datos de entrada para construir la canalización. Ahora puede componerlos en una canalización:

Nota:

Para usar el proceso sin servidor, agregue from azure.ai.ml.entities import ResourceConfiguration a la parte superior del archivo. A continuación, reemplace:

  • default_compute=cpu_compute_target con default_compute="serverless".
  • train_node.compute = gpu_compute_target con train_node.resources = "ResourceConfiguration(instance_type="Standard_NC6s_v3",instance_count=2).
# define a pipeline containing 3 nodes: Prepare data node, train node, and score node
@pipeline(
    default_compute=cpu_compute_target,
)
def image_classification_keras_minist_convnet(pipeline_input_data):
    """E2E image classification pipeline with keras using python sdk."""
    prepare_data_node = prepare_data_component(input_data=pipeline_input_data)

    train_node = keras_train_component(
        input_data=prepare_data_node.outputs.training_data
    )
    train_node.compute = gpu_compute_target

    score_node = keras_score_component(
        input_data=prepare_data_node.outputs.test_data,
        input_model=train_node.outputs.output_model,
    )


# create a pipeline
pipeline_job = image_classification_keras_minist_convnet(pipeline_input_data=mnist_ds)

La canalización tiene un proceso cpu_compute_targetpredeterminado. Si no especifica el proceso para un nodo específico, ese nodo se ejecutará en el proceso predeterminado.

La canalización tiene una entrada de nivel de canalización, pipeline_input_data. Puede asignar un valor a la entrada de canalización al enviar un trabajo de canalización.

La canalización contiene tres nodos: prepare_data_node, train_nodey score_node.

  • El valor input_data de prepare_data_node utiliza el valor de pipeline_input_data.

  • El input_data de train_node es la salida training_data de prepare_data_node.

  • El input_data de score_node es la test_data salida de prepare_data_node, y el input_model es el output_model de train_node.

  • Dado que train_node entrena un modelo de CNN, puede especificar su proceso como gpu_compute_target. Si lo hace, puede mejorar el rendimiento del entrenamiento.

Envío del trabajo de canalización

Ahora que ha creado la canalización, puede enviar el trabajo al área de trabajo. Para enviar un trabajo, primero debe conectarse a un área de trabajo.

Obtención de acceso al área de trabajo

Configuración de credenciales

Usará DefaultAzureCredential para obtener acceso al área de trabajo. DefaultAzureCredential debe ser capaz de controlar la mayoría de los escenarios de autenticación del SDK de Azure.

Si DefaultAzureCredential no funciona, consulte este ejemplo de configuración de credenciales y paquete de identidad.

try:
    credential = DefaultAzureCredential()
    # Check if given credential can get token successfully.
    credential.get_token("https://management.azure.com/.default")
except Exception as ex:
    # Fall back to InteractiveBrowserCredential in case DefaultAzureCredential not work
    credential = InteractiveBrowserCredential()

Obtención de un identificador para un área de trabajo que tiene proceso

Cree un MLClient objeto para administrar los servicios de Azure Machine Learning. Si usa proceso sin servidor, no es necesario crear estos procesos.

# Get a handle to workspace
ml_client = MLClient.from_config(credential=credential)

# Retrieve an already attached Azure Machine Learning Compute.
cpu_compute_target = "cpu-cluster"
print(ml_client.compute.get(cpu_compute_target))
gpu_compute_target = "gpu-cluster"
print(ml_client.compute.get(gpu_compute_target))

Importante

Este fragmento de código espera que el archivo JSON de configuración del área de trabajo se guarde en el directorio actual o en su directorio padre. Para obtener más información sobre la creación de un área de trabajo, consulte Creación de recursos para el área de trabajo. Para obtener más información sobre cómo guardar la configuración en un archivo, consulte Creación de un archivo de configuración del área de trabajo.

Envío del trabajo de canalización al área de trabajo

Ahora que tiene un identificador para el área de trabajo, puede enviar el trabajo de canalización:

pipeline_job = ml_client.jobs.create_or_update(
    pipeline_job, experiment_name="pipeline_samples"
)
pipeline_job

El código anterior envía este trabajo de canalización de clasificación de imágenes a un experimento denominado pipeline_samples. Crea automáticamente el experimento si no existe. pipeline_input_data usar fashion_ds.

La llamada para enviar el experimento finaliza rápidamente. Genera una salida similar a la siguiente:

Experimento Nombre Tipo Estado Página De detalles
pipeline_samples sharp_pipe_4gvqx6h1fb tubería Preparando Vínculo a Estudio de Azure Machine Learning.

Para monitorizar la ejecución del pipeline, seleccione el enlace. O bien, puede bloquearlo hasta que se complete ejecutando este código:

# wait until the job completes
ml_client.jobs.stream(pipeline_job.name)

Importante

La primera ejecución de canalización tarda aproximadamente 15 minutos. Se descargan todas las dependencias, se crea una imagen de Docker y se aprovisiona y se crea el entorno de Python. La repetición de la ejecución de la canalización tarda mucho menos, ya que esos recursos se reutilizan en lugar de crearse. Sin embargo, el tiempo de ejecución total de la canalización depende de la carga de trabajo de los scripts y de los procesos que se ejecutan en cada paso de canalización.

Verifica las salidas y debuggea tu tubería en la interfaz de usuario

Puede seleccionar el Link to Azure Machine Learning studio, que es la página de detalles del trabajo de su canalización. Verá el gráfico de canalización:

Captura de pantalla de la página de detalles del trabajo de canalización.

Para comprobar los registros y salidas de cada componente, haga clic con el botón derecho en el componente o seleccione el componente para abrir su panel de detalles. Para más información sobre cómo depurar la canalización en la interfaz de usuario, consulte Uso de Azure Machine Learning Studio para depurar errores de canalización.

(Opcional) Registro de componentes en el área de trabajo

En la sección anterior, ha creado una canalización mediante tres componentes para completar una tarea de clasificación de imágenes. También puede registrar componentes en el área de trabajo para que se puedan compartir y reutilizar en el área de trabajo. En el ejemplo siguiente se muestra cómo registrar el componente de preparación de datos:

try:
    # try get back the component
    prep = ml_client.components.get(name="prep_data", version="1")
except:
    # if not exists, register component using following code
    prep = ml_client.components.create_or_update(prepare_data_component)

# list all components registered in workspace
for c in ml_client.components.list():
    print(c)

Puede usar ml_client.components.get() para obtener un componente registrado por nombre y versión. Puede usar ml_client.components.create_or_update() para registrar un componente que se cargó previamente desde una función de Python o YAML.

Pasos siguientes
