Tutorial: Uso de Eclipse ThreadX para conectar un kit de detección STMicroelectronics B-L475E-IOT01A a IoT Hub

Examinar el código

En este tutorial, va a utilizar Eclipse ThreadX para conectar el kit de detección STMicroelectronics B-L475E-IOT01A (en adelante, STM DevKit) a Azure IoT.

Debe realizar las siguientes tareas:

  • Instalar un conjunto de herramientas de desarrollo insertado para programar el dispositivo STM DevKit en C
  • Compilar una imagen y guardarla en la memoria flash en STM DevKit
  • Uso de la CLI de Azure para crear y administrar una instancia de Azure IoT Hub a la que el dispositivo STM DevKit se conectará de forma segura
  • Usar Azure IoT Explorer para registrar un dispositivo con su centro de IoT, ver las propiedades del dispositivo, ver la telemetría del dispositivo y llamar a comandos directos en el dispositivo

Requisitos previos

  • Un equipo con Windows 10 o Windows 11

  • Una suscripción de Azure activa. Si no tiene una suscripción a Azure, cree una cuenta gratuita antes de empezar.

  • Git para clonar el repositorio

  • Azure CLI. Tiene dos opciones para ejecutar comandos de la CLI de Azure en este tutorial:

    • Use Azure Cloud Shell, un shell interactivo que ejecuta comandos de la CLI en el explorador. Esta opción se recomienda porque no es necesario instalar nada. Si usa Cloud Shell por primera vez, inicie sesión en Azure Portal. Siga los pasos descritos en el inicio rápido de Cloud Shell para iniciar Cloud Shell y seleccionar el entorno Bash.
    • Opcionalmente, ejecute la CLI de Azure en su equipo local. Si la CLI de Azure ya está instalada, ejecute az upgrade para actualizar la CLI y las extensiones a la versión actual. Para instalar la CLI de Azure, consulte Instalación de la CLI de Azure.
  • Hardware

    • Kit B-L475E-IOT01A (STM DevKit)
    • Conexión Wi-Fi a 2,4 GHz
    • Conector USB 2.0 A macho a cable macho micro USB

Preparación del entorno de desarrollo

Para configurar el entorno de desarrollo, primero debe clonar un repositorio de GitHub que contenga todos los recursos que necesita para el tutorial. Luego, instalará un conjunto de herramientas de programación.

Clonación del repositorio

Clone el siguiente repositorio para descargar todo el código de dispositivo de ejemplo, los scripts de instalación y las versiones sin conexión de la documentación. Si ya ha clonado anteriormente este repositorio en otro tutorial, no es necesario que lo haga de nuevo.

Para clonar el repositorio, ejecute el siguiente comando:

git clone --recursive https://github.com/eclipse-threadx/getting-started.git

Instalar las herramientas

El repositorio clonado contiene un script de instalación que instala y configura las herramientas necesarias. Si ha instalado estas herramientas en otro tutorial de dispositivo insertado, no es necesario volver a hacerlo.

Oharra

El script de instalación instala las siguientes herramientas:

  • CMake: compilación
  • ARM GCC: compilación
  • Termite: supervise la salida del puerto serie de los dispositivos conectados.

Para instalar las herramientas:

  1. Vaya a la siguiente ruta de acceso en el repositorio y ejecute el script de instalación denominado get-toolchain.bat:

    getting-started\tools\get-toolchain.bat

  2. Abra una nueva ventana de consola para reconocer los cambios de configuración realizados por el script de instalación. Use esta consola para realizar el resto de tareas de programación del tutorial. Puede usar la línea de comandos de Windows, PowerShell o Git Bash para Windows.

  3. Ejecute el código siguiente para confirmar la instalación de CMake versión 3.14 o posterior.

    cmake --version


Creación de los componentes de nube

Crear un centro de IoT

Puede usar la CLI de Azure para crear un centro de IoT que controle los eventos y la mensajería del dispositivo.

Para crear un centro de IoT:

  1. Inicie la aplicación de la CLI. Para ejecutar los comandos de la CLI en el resto de este inicio rápido, copie la sintaxis del comando, péguela en la aplicación de la CLI, edite los valores de las variables y presione Entrar.

    • Si usa Cloud Shell, haga clic con el botón derecho en el vínculo de Cloud Shell y seleccione la opción para abrirlo en una nueva pestaña.
    • Si usa la CLI de Azure localmente, inicie la aplicación de consola de la CLI e inicie sesión en la CLI de Azure.
  2. Ejecute az extension add para instalar o actualizar la extensión azure-iot a la versión actual.

    az extension add --upgrade --name azure-iot

  3. Ejecute el comando az group create para crear un grupo de recursos. Con el comando siguiente se crea un grupo de recursos denominado MyResourceGroup en la ubicación centralus.

    Oharra

    También puede establecer un parámetro location alternativo. Para ver las ubicaciones disponibles, ejecute az account list-locations.

    az group create --name MyResourceGroup --location centralus

  4. Ejecute el comando az iot hub create para crear una instancia de IoT Hub. La creación de una instancia de IoT Hub puede tardar unos minutos.

    YourIotHubName. Reemplace este marcador de posición en el código por el nombre elegido para el centro de IoT. Un nombre de centro de IoT debe ser único globalmente en Azure. Este marcador de posición se usa en el resto de esta guía de inicio rápido para representar el nombre único del centro de IoT.

    El parámetro --sku F1 crea el centro de IoT en el nivel Gratis. Los centros del nivel Gratis tienen un conjunto de características limitado y se usan para las aplicaciones de prueba de concepto. Para obtener más información sobre los niveles, las características y los precios de IoT Hub, consulte Precios de Azure IoT Hub.

    az iot hub create --resource-group MyResourceGroup --name {YourIoTHubName} --sku F1 --partition-count 2

  5. Una vez creado el centro de IoT, vea la salida JSON en la consola y copie el valor hostName para usarlo en un paso posterior. El valor hostName se parece al del ejemplo siguiente:

    {Your IoT hub name}.azure-devices.net

Configuración de IoT Explorer

En el resto de este inicio rápido, usará IoT Explorer para registrar un dispositivo en un centro de IoT, ver las propiedades y la telemetría de dicho dispositivo, y enviarle comandos. En esta sección, configurará IoT Explorer para conectarse al centro de IoT que ha creado y leer los modelos Plug and Play desde el repositorio de modelos público.

Para agregar una conexión al centro de IoT:

  1. Instalar Azure IoT Explorer. Esta herramienta es una utilidad multiplataforma para supervisar y administrar recursos de Azure IoT.

  2. En la aplicación de la CLI, ejecute el comando az iot hub connection-string show para obtener la cadena de conexión para el centro de IoT.

    az iot hub connection-string  show --hub-name {YourIoTHubName}

  3. Copie la cadena de conexión sin los caracteres de comillas circundantes.

  4. En Azure IoT Explorer, seleccione Centros de IoT en el menú izquierdo.

  5. Seleccione + Agregar conexión.

  6. Pegue la cadena de conexión en el cuadro Cadena de conexión.

  7. Seleccione Guardar.

    Captura de pantalla de la incorporación de una conexión en IoT Explorer.

Si la conexión se realiza correctamente, IoT Explorer cambia a la vista Dispositivos.

Para agregar el repositorio de modelos público:

  1. En IoT Explorer, seleccione Inicio para volver a la vista principal.

  2. En el menú de la izquierda, seleccione Configuración de IoT Plug and Play.

  3. Confirme que hay una entrada de Repositorio público existente con un punto de conexión de https://devicemodels.azure.com.

    Oharra

    Si no hay ninguna entrada en el repositorio público, seleccione +Agregar, seleccione Repositorio público en el menú desplegable, especifique el valor del punto de conexión de https://devicemodels.azure.com y, a continuación, seleccione Guardar.

    La entrada completada del repositorio público es similar a la siguiente captura de pantalla:

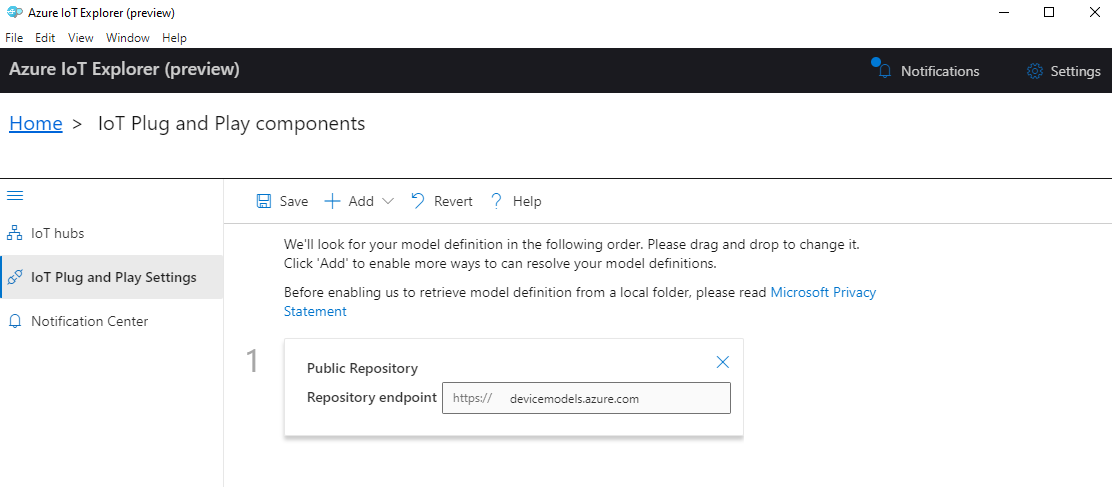

    Captura de pantalla de la incorporación del repositorio de modelos público en IoT Explorer.

Registrar un dispositivo

En esta sección, creará una nueva instancia de dispositivo y la registrará en el centro de IoT que creó. En una sección posterior, usará la información de conexión del dispositivo recién registrado para conectar de forma segura el dispositivo físico.

Para registrar un dispositivo:

  1. En la vista principal de IoT Explorer, seleccione Centros de IoT.

  2. Debería aparecer la conexión que agregó anteriormente. Seleccione View devices in this hub (Ver dispositivos en este centro) debajo de las propiedades de conexión.

  3. Seleccione + Nuevo y escriba un identificador de dispositivo para el dispositivo. Por ejemplo, mydevice. Deje todas las demás propiedades tal cual.

  4. Seleccione Crear.

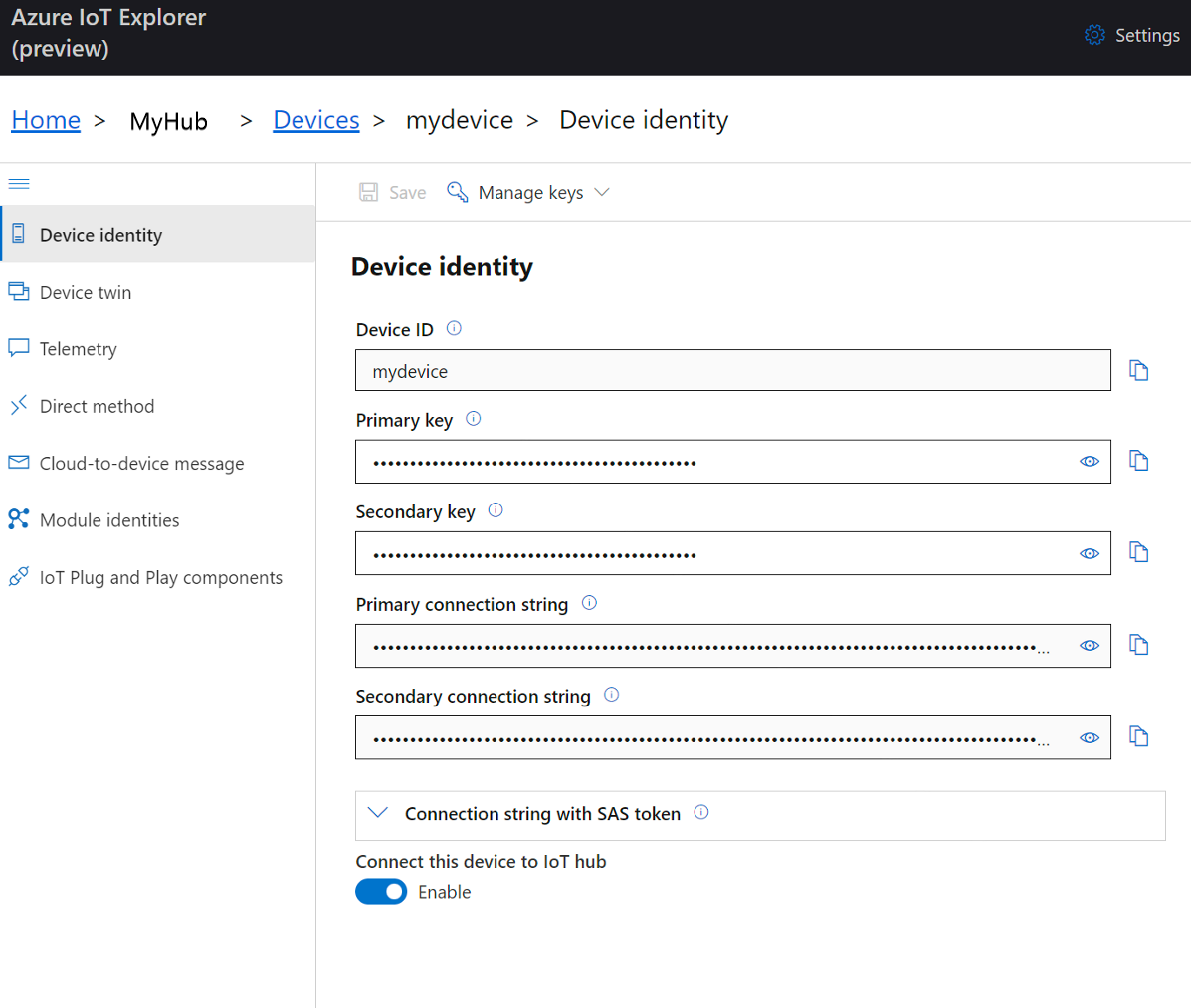

    Captura de pantalla de una identidad de dispositivo de Azure IoT Explorer.

  5. Use los botones de copia para copiar los campos Id. de dispositivo y Clave principal.

Antes de continuar con la sección siguiente, guarde todos los valores siguientes, recuperados de los pasos anteriores, en lugar seguro. Estos valores se usan en la sección siguiente para configurar el dispositivo.

  • hostName
  • deviceId
  • primaryKey

Preparar el dispositivo

Para conectar STM DevKit a Azure, modificará un archivo de configuración con las opciones de Wi-Fi y Azure IoT, recompilará la imagen y la guardará en la memoria flash del dispositivo.

Adición de configuración

  1. Abra el siguiente archivo en un editor de texto:

    getting-started\STMicroelectronics\B-L475E-IOT01A\app\azure_config.h

  2. Comente la siguiente línea cerca de la parte superior del archivo como se muestra:

    // #define ENABLE_DPS

  3. Establezca las constantes Wi-Fi en los siguientes valores del entorno local.

    Nombre invariable Value
    WIFI_SSID {el SSID de Wi-Fi}
    WIFI_PASSWORD {la contraseña de Wi-Fi}
    WIFI_MODE {uno de los valores de modo Wi-Fi enumerados en el archivo}
  4. Establezca las constantes de información del dispositivo de Azure IoT en los valores que guardó después de crear los recursos de Azure.

    Nombre invariable Value
    IOT_HUB_HOSTNAME {el valor de hostName del centro de IoT}
    IOT_HUB_DEVICE_ID {el valor de identificador de dispositivo}
    IOT_DEVICE_SAS_KEY {el valor de la clave principal}
  5. Guarde y cierre el archivo.

Compilación de la imagen

  1. En la consola o en el Explorador de archivos, ejecute el archivo por lotes rebuild.bat en la siguiente ruta de acceso para compilar la imagen:

    getting-started\STMicroelectronics\B-L475E-IOT01A\tools\rebuild.bat

  2. Una vez finalizada la compilación, confirme que el archivo binario se ha creado en la siguiente ruta de acceso:

    getting-started\STMicroelectronics\B-L475E-IOT01A\build\app\stm32l475_azure_iot.bin

Guardar la imagen en la memoria flash

  1. En el MCU de STM DevKit, busque el botón Reset (Restablecer) (1), el puerto Micro USB (2), que tiene la etiqueta USB STLink, y el número de pieza de la placa (3). En los pasos siguientes se hará referencia a estos elementos. Todos ellos se resaltan en la siguiente imagen:

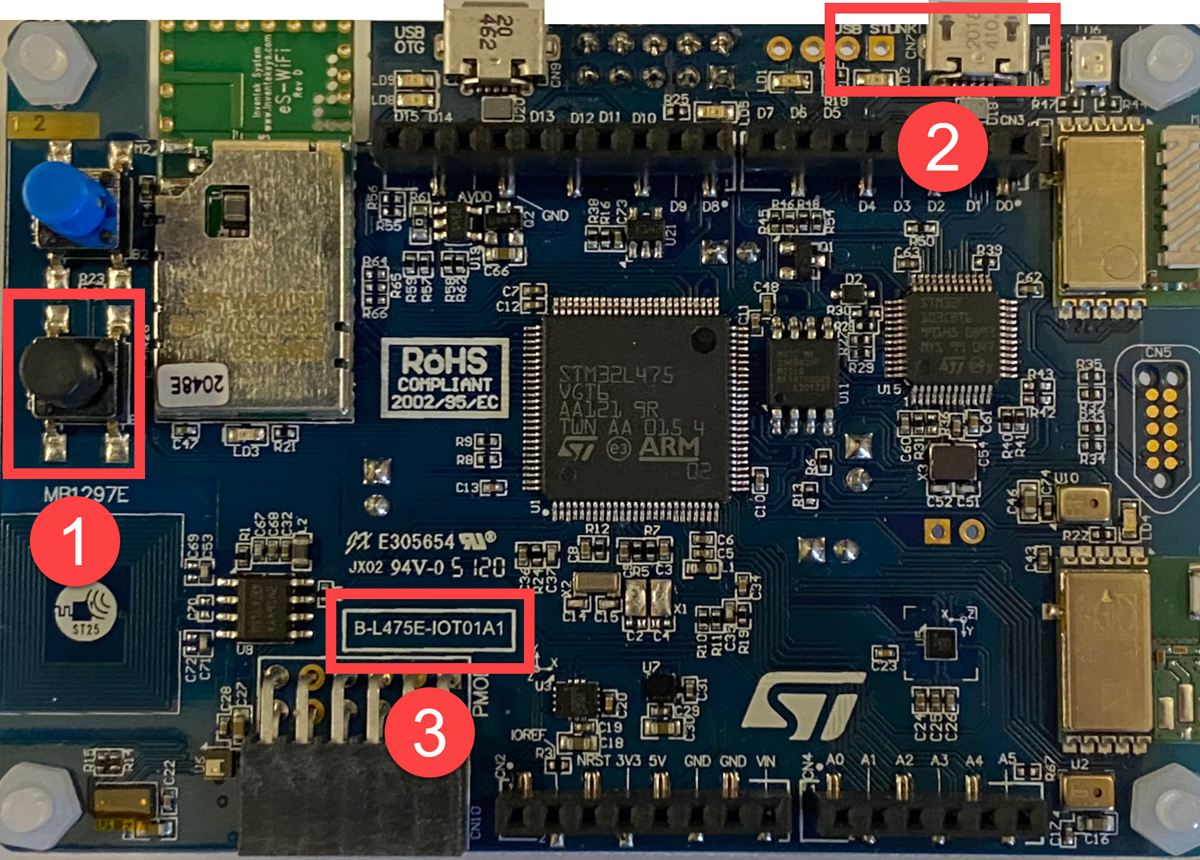

    Foto en la que se muestran los principales componentes de la placa de STM DevKit.

  2. Conecte el cable Micro USB al puerto USB STLINK del STM DevKit y, a continuación, conéctelo al equipo.

    Oharra

    Para obtener información detallada sobre la configuración de STM DevKit, consulte las instrucciones sobre el empaquetado o los recursos de B-L475E-IOT01A.

  3. En el Explorador de archivos, busque los archivos binarios que creó en la sección anterior.

  4. Copie el archivo binario llamado stm32l475_azure_iot.bin.

  5. En el Explorador de archivos, busque el STM Devkit conectado al equipo. El dispositivo aparece como una unidad en el sistema con la etiqueta de unidad DIS_L4IOT.

  6. Pegue el archivo binario en la carpeta raíz de STM Devkit. El almacenamiento en la memoria flash comienza inmediatamente y termina al cabo de unos segundos.

    Oharra

    Durante el proceso de almacenamiento en la memoria flash, un LED alterna entre rojo y verde en STM DevKit.

Confirmación de los detalles de conexión del dispositivo

Puede usar la aplicación Termite para supervisar la comunicación y confirmar que el dispositivo está configurado correctamente.

  1. Inicie Termite.

    Argibidea

    Si no puede conectar Termite al kit de desarrollo, instale el controlador ST-LINK e inténtelo de nuevo. Consulte la solución de problemas para ver otros pasos.

  2. Haga clic en Configuración.

  3. En el cuadro de diálogo Serial port settings (Configuración de puerto serie), compruebe los siguientes valores y actualícelos si es necesario:

    • Baud rate (Velocidad en baudios): 115.200
    • Puerto: Puerto al que está conectado el STM DevKit. Si hay varias opciones de puerto en la lista desplegable, busque ahí el puerto correcto que debe usar. Abra el Administrador de dispositivos de Windows y, en Puertos, identifique qué puerto debe usar.

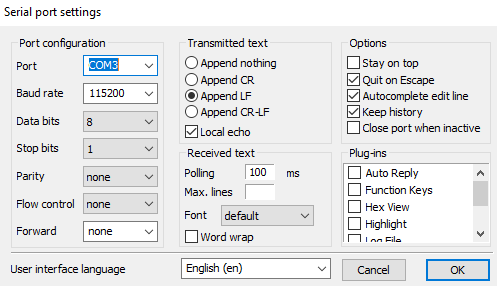

    Captura de pantalla de la configuración del puerto serie en la aplicación Termite.

  4. Seleccione Aceptar.

  5. Presione el botón Reset (Restablecer) en el dispositivo. El botón es negro y está etiquetado en el dispositivo.

  6. En la aplicación Termite, compruebe los siguientes valores de punto de control para confirmar que el dispositivo se ha inicializado y está conectado a Azure IoT.

    Starting Azure thread


    Initializing WiFi
        Module: ISM43362-M3G-L44-SPI
        MAC address: ****************
        Firmware revision: C3.5.2.5.STM
    SUCCESS: WiFi initialized

    Connecting WiFi
        Connecting to SSID 'iot'
        Attempt 1...
    SUCCESS: WiFi connected

    Initializing DHCP
        IP address: 192.168.0.35
        Mask: 255.255.255.0
        Gateway: 192.168.0.1
    SUCCESS: DHCP initialized

    Initializing DNS client
        DNS address 1: ************
        DNS address 2: ************
    SUCCESS: DNS client initialized

    Initializing SNTP time sync
        SNTP server 0.pool.ntp.org
        SNTP time update: Nov 18, 2022 0:56:56.127 UTC
    SUCCESS: SNTP initialized

    Initializing Azure IoT Hub client
        Hub hostname: *******.azure-devices.net
        Device id: mydevice
        Model id: dtmi:eclipsethreadx:devkit:gsgstml4s5;2
    SUCCESS: Connected to IoT Hub


    Garrantzitsua

    Si se produce un error en la inicialización del cliente DNS y le notifica que el firmware de Wi-Fi no está actualizado, deberá actualizar el firmware del módulo Wi-Fi. Descargue e instale la actualización de firmware del módulo de Wi-Fi Inventek ISM 43362 desde STMicroelecnics. A continuación, presione el botón Restablecer en el dispositivo para volver a comprobar la conexión y continúe con este tutorial.

Mantenga abierto Termite para supervisar la salida del dispositivo en los pasos siguientes.

Visualización de las propiedades del dispositivo

Puede usar Azure IoT Explorer para ver y administrar las propiedades de los dispositivos. En las siguientes secciones, utilizará las funcionalidades Plug and Play que se indican en IoT Explorer para administrar STM DevKit e interactuar con él. Estas funcionalidades se basan en el modelo de dispositivo publicado para STM DevKit en el repositorio de modelos público. Ha configurado IoT Explorer para buscar este repositorio para los modelos de dispositivo anteriormente en este tutorial. En muchos casos se puede realizar la misma acción sin Plug and Play; solo hay que seleccionar las opciones del menú de IoT Explorer. Sin embargo, el uso de Plug and Play suele proporcionar una experiencia mejorada. IoT Explorer puede leer el modelo de dispositivo especificado por un dispositivo Plug and Play y presentar información específica de este.

Para acceder a componentes de IoT Plug and Play del dispositivo en IoT Explorer:

  1. En la vista principal de IoT Explorer, seleccione Centros de IoT y, a continuación, seleccione View devices in this hub (Ver dispositivos en este centro).

  2. Seleccione el dispositivo.

  3. Seleccione Componentes de IoT Plug and Play.

  4. Haga clic en Default component (Componente predeterminado). IoT Explorer muestra los componentes de IoT Plug and Play implementados en el dispositivo.

    Captura de pantalla del componente predeterminado STM DevKit en IoT Explorer.

  5. En la pestaña Interfaz, vea el contenido JSON en el campo Descripción del modelo de dispositivo. El archivo JSON contiene detalles de configuración de cada uno de los componentes de IoT Plug and Play del modelo de dispositivo.

    Oharra

    El nombre y la descripción del componente predeterminado hacen referencia a la placa STM L4S5. El modelo de dispositivo STM L4S5 Plug and Play también se usa para la placa STM L475E en este tutorial.

    Cada pestaña de IoT Explorer corresponde a uno de los componentes de IoT Plug and Play del modelo de dispositivo.

    Pestaña Tipo Nombre Descripción
    Interfaz Interfaz STM Getting Started Guide Modelo de ejemplo para STM DevKit
    Propiedades (solo lectura) Propiedad ledState Si el led está encendido o apagado
    Propiedades (grabable) Propiedad telemetryInterval Intervalo en que el dispositivo envía telemetría.
    Comandos Comando setLedState Enciende o apaga la luz LED.

Para ver las propiedades del dispositivo mediante Azure IoT Explorer:

  1. Seleccione la pestaña Propiedades (solo lectura). Hay una única propiedad de solo lectura para indicar si el led está encendido o apagado.

  2. Seleccione la pestaña Propiedades (grabable) . Muestra el intervalo en que se envía la telemetría.

  3. Cambie el valor de telemetryInterval a 5 y, a continuación, seleccione Update desired value (Actualizar valor deseado). El dispositivo ahora usa este intervalo para enviar telemetría.

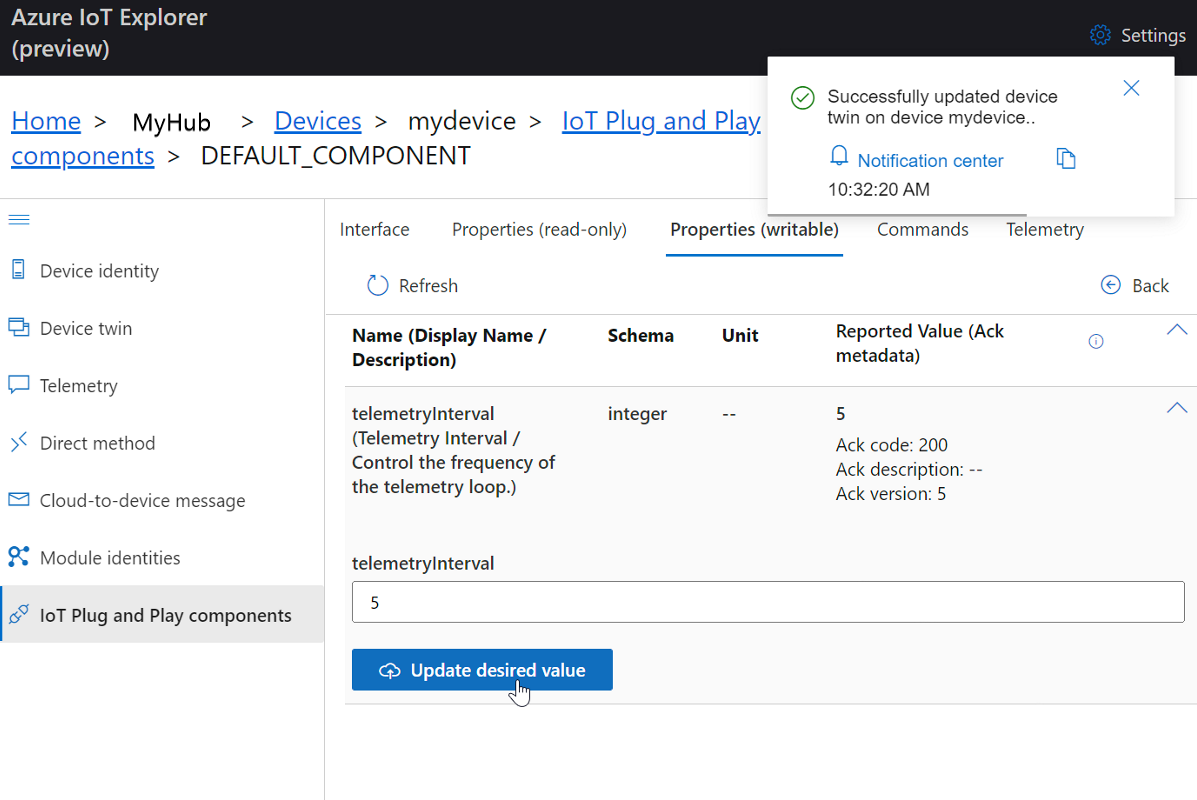

    Captura de pantalla de la configuración del intervalo de telemetría en STM DevKit en IoT Explorer.

  4. IoT Explorer responde con una notificación. También puede observar la actualización en Termite.

  5. Vuelva a establecer el intervalo de telemetría en 10.

Para usar la CLI de Azure para ver las propiedades del dispositivo:

  1. Ejecute el comando az iot hub device-twin show.

    az iot hub device-twin show --device-id mydevice --hub-name {YourIoTHubName}

  2. Inspeccione las propiedades del dispositivo en la salida de la consola.

Ver datos de telemetría

Con Azure IoT Explorer, puede ver el flujo de telemetría del dispositivo a la nube. También realizar la misma tarea mediante la CLI de Azure.

Para ver la telemetría en Azure IoT Explorer:

  1. En el panel Componentes de IoT Plug and Play (componente predeterminado) del dispositivo en IoT Explorer, seleccione la pestaña Telemetría. Confirme que Use built-in event hub (Usar centro de eventos integrado) está establecido en .

  2. Seleccione Inicio.

  3. Vea la telemetría a medida que el dispositivo envía mensajes a la nube.

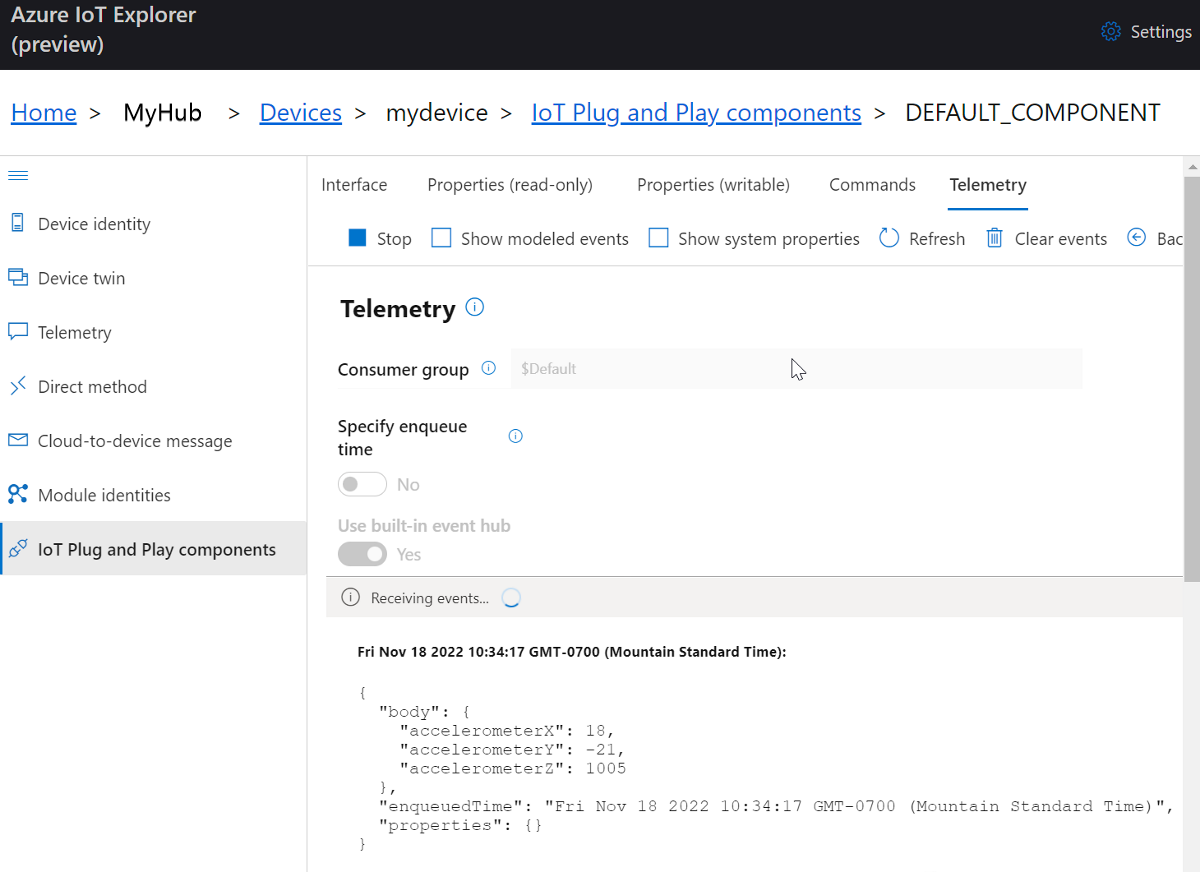

    Captura de pantalla de la telemetría del dispositivo en IoT Explorer.

    Oharra

    También puede supervisar la telemetría desde el dispositivo mediante la aplicación Termite.

  4. Active la casilla Mostrar eventos modelados para ver los eventos en el formato de datos especificado por el modelo de dispositivo.

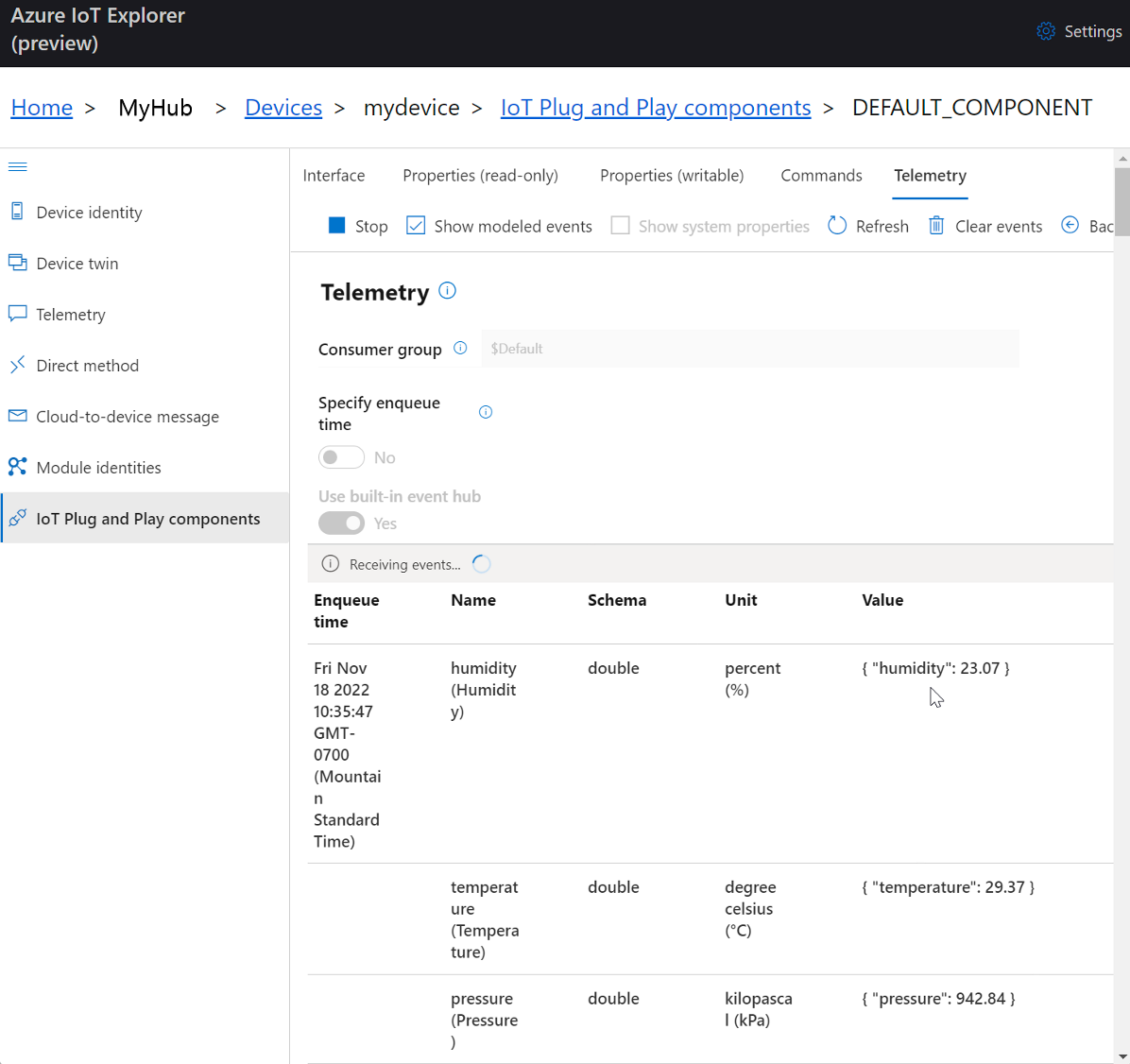

    Captura de pantalla de eventos de telemetría modelados en IoT Explorer.

  5. Seleccione Detener para dejar de recibir eventos.

Para usar la CLI de Azure para ver la telemetría del dispositivo:

  1. Ejecute el comando az iot hub monitor-events. Use los nombres que creó anteriormente en Azure IoT para el dispositivo IoT Hub.

    az iot hub monitor-events --device-id mydevice --hub-name {YourIoTHubName}

  2. Vea la salida JSON en la consola.

    {
        "event": {
            "origin": "mydevice",
            "module": "",
            "interface": "dtmi:eclipsethreadx:devkit:gsgmxchip;1",
            "component": "",
            "payload": "{\"humidity\":41.21,\"temperature\":31.37,\"pressure\":1005.18}"
        }
    }

  3. Seleccione CTRL + C para finalizar la supervisión.

Llamar a un método directo en un dispositivo

También puede usar Azure IoT Explorer para llamar a un método directo que implementó en el dispositivo. Los métodos directos tienen un nombre y, opcionalmente, pueden tener una carga de JSON, una conexión configurable y un tiempo de espera del método. En esta sección, se llama a un método que le permite apagar o encender una luz LED. También realizar la misma tarea mediante la CLI de Azure.

Para llamar a un método en Azure IoT Explorer:

  1. En el panel Componentes de IoT Plug and Play (componente predeterminado) del dispositivo en IoT Explorer, seleccione la pestaña Comandos.

  2. Para el comando setLedState, establezca el estado en true.

  3. Seleccione Enviar comando. Debería ver una notificación en IoT Explorer y debería encenderse la luz LED verde del dispositivo.

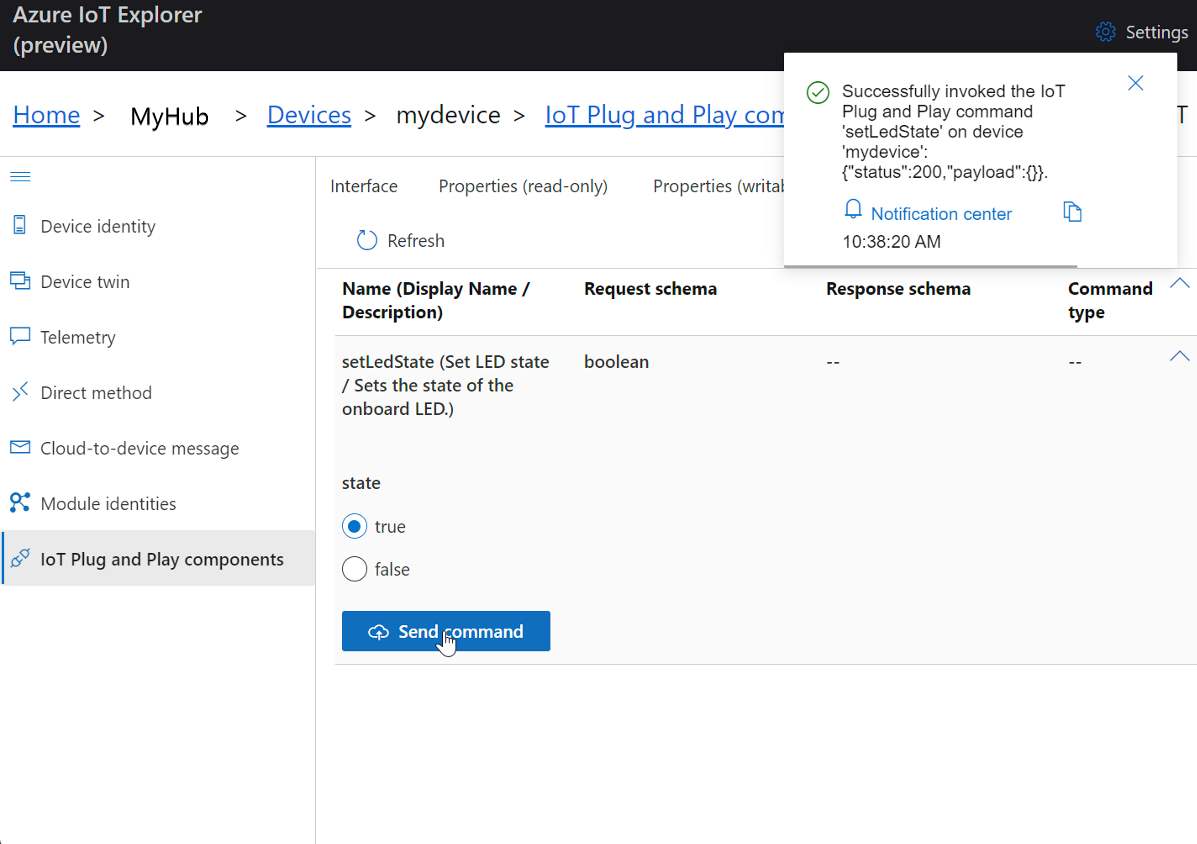

    Captura de pantalla de la llamada al método setLedState en IoT Explorer.

  4. Establezca el estado en false y, a continuación, seleccione Enviar comando. La luz LED debe apagarse.

  5. Opcionalmente, puede ver la salida en Termite para supervisar el estado de los métodos.

Para usar la CLI de Azure para llamar a un método:

  1. Ejecute el comando az iot hub invoke-device-method y especifique el nombre y la carga del método. Para este método, si se establece method-payload en true, se enciende la luz LED y, si se establece en false, dicha luz se apaga.

    az iot hub invoke-device-method --device-id mydevice --method-name setLedState --method-payload true --hub-name {YourIoTHubName}


    La consola de la CLI muestra el estado de la llamada al método en el dispositivo, donde 204 indica que se ha realizado correctamente.

    {
        "payload": {},
        "status": 200
    }

  2. Compruebe el dispositivo para confirmar el estado de la luz LED.

  3. Consulte el terminal de Termite para confirmar los mensajes de salida:

    Received command: setLedState
        Payload: true
        LED is turned ON
    Sending property: $iothub/twin/PATCH/properties/reported/?$rid=15{"ledState":true}


Solución de problemas y depuración

Si tiene problemas para compilar el código del dispositivo, guardar la imagen en la memoria flash del dispositivo o conectarse, consulte Solución de problemas.

Para depurar la aplicación, consulte Depuración con Visual Studio Code.

Limpieza de recursos

Si ya no necesita los recursos de Azure creados en esta guía de inicio rápido, puede usar la CLI de Azure para eliminar el grupo de recursos y todos los recursos que contiene.

Garrantzitsua

La eliminación de un grupo de recursos es irreversible. El grupo de recursos y todos los recursos contenidos en él se eliminan permanentemente. Asegúrese de no eliminar por accidente el grupo de recursos o los recursos equivocados.

Para eliminar un grupo de recursos por el nombre:

  1. Ejecute el comando az group delete. Este comando quita el grupo de recursos, el centro de IoT y el registro del dispositivo que ha creado.

    az group delete --name MyResourceGroup

  2. Ejecute el comando az group list para confirmar que se ha eliminado el grupo de recursos.

    az group list


Paso siguiente

En este tutorial, ha compilado una imagen personalizada que contiene código de ejemplo de Eclipse ThreadX y, después, la ha guardado en la memoria flash en el dispositivo STM DevKit. Ha conectado STM DevKit a Azure y ha llevado a cabo tareas como ver la telemetría y llamar a un método en el dispositivo.

Como paso siguiente, explore el siguiente artículo para obtener más información sobre las opciones de desarrollo insertadas.

Garrantzitsua

Eclipse ThreadX proporciona a los OEM componentes para proteger la comunicación y crear código y aislamiento de datos mediante los mecanismos de protección de hardware MCU/MPU subyacentes. Sin embargo, cada OEM es responsable en última instancia de garantizar que el dispositivo cumpla los requisitos de seguridad en constante evolución.
