Muotokarttavisualisointien luominen Power BI Desktopissa (esiversio)

KOSKEE SEURAAVIA: Power BI Desktop Power BI -palvelu

Luo Muotokartta-visualisointi alueiden vertailemiseksi kartalla värin avulla. Toisin kuin Kartta-visualisoinnissa Muotokartta ei näytä arvopisteiden tarkkoja maantieteellisiä sijainteja kartalla. Sen sijaan sen päätarkoitus on vertailla alueita kartalla eri värien avulla.

Muotokartta-visualisointi on käytettävissä vain Power BI Desktop, ei Power BI -palvelu tai mobiililaitteessa. Koska se on esikatselussa, se on otettava käyttöön ennen kuin voit käyttää sitä. Jos haluat ottaa Muotokartta-toiminnon käyttöön, valitse Tiedosto > Asetukset ja vaihtoehdot > Asetukset Esikatselutoiminnot >ja valitse sitten Muotokartta-visualisointi -valintaruutu. Sinun täytyy käynnistää Power BI Desktop uudelleen tämän jälkeen.

Huomautus

Raportin jakaminen työtoverin kanssa Power BI:ssä edellyttää, että teillä kummallakin on oma Power BI:n maksullinen käyttöoikeus tai että raportti on tallennettu Premium-kapasiteettiin.

Muotokartan luominen

Voit testata Muotokartta-ohjausobjektia kartoilla, jotka toimitetaan tämän esikatseluversion myötä, tai voit käyttää omaa mukautettua karttaa, kunhan se täyttää vaatimukset, jotka on määritetty seuraavassa Mukautettujen karttojen käyttäminen -osiossa. Muotokarttavisualisoinnit perustuvat karttoihin, jotka löydät Internetistä, voit luoda itse tai muuntaa TopoJSON-muotoon. Lisätietoja on alla olevassa osiossa. Tällaisia karttoja voivat olla esimerkiksi maantieteelliset kartat, istumapaikkakartat, pohjapiirrokset ja muut.

Kun Muotokartta-visualisointi on otettu käyttöön Power BI Desktop, valitse Muotokartta-kuvakeVisualisoinnit-ruudusta.

Power BI Desktop luo tyhjän Muotokartta-visualisoinnin suunnittelupohjan.

Voit luoda muotokartan seuraavasti:

Huomautus

Tämän artikkelin lopussa olevassa Alueavaimet-osiossa on kartta-alueavaintaulukoita, joiden avulla voit noudattaa näitä vaiheita.

1. Vedä Kentät-ruudussa tietokenttä, jolla on maantieteellisiä nimiä (tai lyhenteitä), Sijainti-säilöön ja tietomittarikenttä Värikylläisyys-säilöön .



2. Laajenna Muotoile-ruudussaKartta-asetukset ja muuta Kartta-tyyppiä. Tässä esimerkissä olemme valinneet Italian, ja hahmontaminen tulee näkyviin seuraavassa kuvassa esitetyllä tavalla.



3. Jos haluat näyttää valittuna olevan kartan karttaavaimet, valitse Näytä karttatyypin avain. Tässä esimerkissä käytämme Meksikon karttaa, ja kartta-avaimet näyttävät kartan luomiseen käytetyt arvot.



4. Valitse, mikä tapa näyttää kolmiulotteinen objekti (maa) kaksiulotteisena karttana avattavan Projektio-valikon avulla.

   • Equirectangular: lieriömäinen projektio, joka muuntaa maapallon ruudukoksi, jossa kunkin suorakulmaisen solun koko, muoto ja alue ovat samat.
   • Mercator: lieriöprojektio päiväntasaajalla on kuvattu tangenssin linjaksi. Polaarialueet ovat vääristyneempiä kuin equirectangular projections.
   • Ortografia: projektio äärettömästä pisteestä, ikään kuin syvästä avaruudesta. Se antaa illuusion kolmiulottesesta maapallosta.

   Lisätietoja on ESRI:n karttaennusteita artikkelissa

5. Sen jälkeen voit muokata karttaa muotoiluvaihtoehdoilla, kuten Oletusväri, Zoomaus ja paljon muuta. Voit myös lisätä luokkatietojen sarakkeen Selite-säilöön ja luokitella kartta-alueet luokkien perusteella.

Mukautettujen karttojen käyttäminen

Voit käyttää muotokartassa mukautettuja karttoja, kunhan ne ovat TopoJSON-muodossa . Jos karttasi on muussa muodossa, voit muuntaa shapefile- tai GeoJSON-karttasi TopoJSON-muotoon verkkotyökaluilla, esimerkiksi MapShaper-työkalulla.

Jos haluat käyttää TopoJSON-karttatiedostoa , lisää Muotokartta-visualisointi raporttiin. Valitse Muotoile-ruudunKartta-asetukset-kohdastaMukautettu kartta avattavasta valikosta ja valitse sitten Lisää karttatyyppi.

Esimerkki mukautetusta kartasta

Offices of the United States Attorneys julkaisee joka vuosi vuosikertomuksen, joka sisältää tiedot sen oikeusprosesseista ja oikeusjutuista. Olemme muuntaneet osan alueen tiedoista .json-tiedostoiksi ja lisänneet ne tähän PBIX-malliin.

Mukautetun muotokartan esittelyn .PBIX-tiedosto

Jos haluat kokeilla mukautettuja karttoja, lataa tämä PBIX-tiedosto ja seuraa ohjeita.

1. Valitse Power BI Desktop Tiedosto>Avaa raportti.

2. Koska osavaltiot voidaan jakaa useisiin piireihin, meidän on käytettävä alueiden mukautettua muotokarttaa. Kun tuomme TopoJSON-kartan Yhdysvaltain oikeuslaitoksen tuomiopiireistä Power BI Desktopiin, voimme visualisoida kunkin tuomiopiirin piirisyyttäjän toimiston vuosittaiset tiedot. Alla olevassa kuvassa käytetään mukautettua karttaa, jonka nimi on 2000_districts_extra_simplified_CONUS.json-tiedosto .





Voit tehdä mielenkiintoisia asioita myös yksittäisten osavaltioiden kartoilla. Lisäksi voit näyttää enemmän tietoja sen perusteella, montako tuomiopiiriä osavaltioon kuuluu.

Karttatietojen hakeminen

Voit hakea nopeasti tietoja malliin muotokartan testaamista varten kopioimalla jonkin tämän artikkelin lopussa olevista taulukoista ja valitsemalla sitten Aloitus-valintanauhasta Anna tiedot.

Tässä esimerkissä olemme valinneet Meksikoa koskevat tiedot ja liittaneet ne Desktopiin Anna tiedot -toiminnolla. Ylin rivi tunnistetaan automaattisesti otsikkoriviksi.

Voit lisätä uuden sarakkeen kirjoittamalla uuden sarakkeen nimen (tyhjään sarakkeeseen oikealla) ja lisäämällä arvot kuhunkin soluun – aivan kuten Excelissä. Kun olet valmis, valitse Lataa. Tämä lisää tiedot Power BI Desktopin tietomalliin.

Huomautus

Kun käsittelet maita tai alueita, käytä kolmikirjaimisia lyhenteitä, jotta sijaintitietojen lisääminen toimii varmasti oikein karttavisualisoinneissa. Älä käytä kaksikirjaimisia lyhenteitä, koska silloin joitakin maita tai alueita ei välttämättä tunnisteta oikein.

Jos käytettävissäsi on vain kaksikirjaimisia lyhenteitä, lue tämä ulkoinen blogikirjoitus, jossa kerrotaan, miten voit yhdistää kaksikirjaimiset maa- tai aluelyhenteet kolmikirjaimisiin.

Esikatseluversion toiminta ja vaatimukset

Sinun täytyy ottaa huomioon muutamia seikkoja ja vaatimuksia, kun käytät tätä Muotokartta-toiminnon esikatseluversiota:

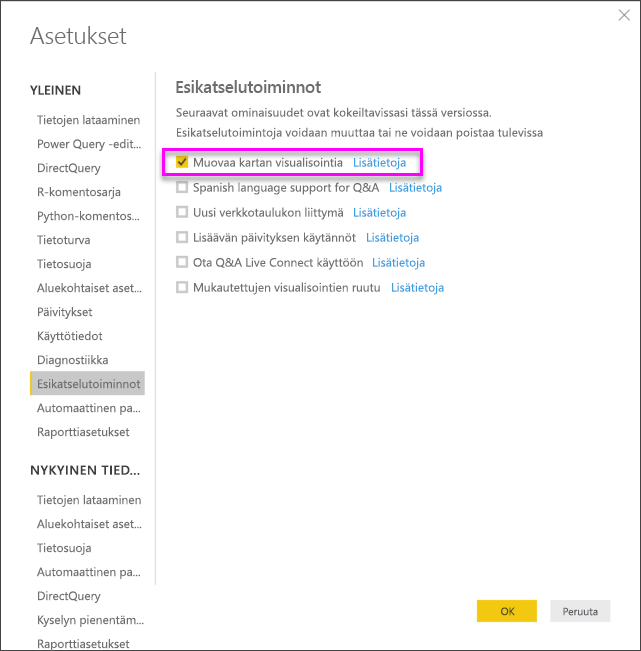

• Muotokartta-visualisointi on esikatseluvaiheessa. Sen täytyy olla käytössä Power BI Desktop. Jos haluat ottaa Muotokartta-toiminnon käyttöön, valitse Tiedosto > Asetukset ja vaihtoehdot > Asetukset Esikatselutoiminnot >ja valitse sitten Muotokartta-visualisointi -valintaruutu.
• Tällä hetkellä myös Värikylläisyys-säilön täytyy olla määritettynä, jotta Selite-luokittelu toimii oikein.
• Muotokartta-visualisointi voi näyttää enintään 1 500 arvopistettä.

Aluetunnukset

Kun testaat muotokarttaa tässä esikatseluversiossa, käytä seuraavia aluetunnuksia.

Australia: osavaltio

Tunnus	Abbr	ISO	Nimi	Postinumero
au-wa	WA	AU-WA	Western Australia	WA
au-vic	Vic	AU-VIC	Victoria	VIC
au-tas	Tas	AU-TAS	Tasmania	TAS
au-sa	SA	AU-SA	South Australia	SA
au-qld	Qld	AU-QLD	Queensland	QLD
au-nt	NT	AU-NT	Northern Territory	NT
au-nsw	NSW	AU-NSW	New South Wales	NSW
au-act	ACT	AU-ACT	Australian Capital Territory	ACT

Itävalta: osavaltiot

Tunnus	ISO	Nimi	Name-en	Postinumero
at-wi	AT-9	Wien	Vienna	WI
at-vo	AT-8	Vorarlberg	Vorarlberg	VO
at-tr	AT-7	Tirol	Tyrol	TR
at-st	AT-6	Steiermark	Styria	ST
at-sz	AT-5	Salzburg	Salzburg	SZ
at-oo	AT-4	Oberösterreich	Upper Austria	OO
at-no	AT-3	Niederösterreich	Lower Austria	EI
at-ka	AT-2	Kärnten	Carinthia	KA
at-bu	AT-1	Burgenland	Burgenland	BU

Brasilia: osavaltiot

Tunnus
Tocantins
Pernambuco
Goias
Sergipe
Sao Paulo
Santa Catarina
Roraima
Rondonia
Rio Grande do Sul
Rio Grande do Norte
Rio de Janeiro
Piaui
Parana
Paraiba
Para
Minas Gerais
Mato Grosso
Maranhao
Mato Grosso do Sul
Distrito Federal
Ceara
Espirito Santo
Bahia
Amazonas
Amapa
Alagoas
Acre
Litigated Zone 1
Litigated Zone 2
Litigated Zone 3
Litigated Zone 4

Kanada: provinssit ja territoriot

Tunnus	ISO	Nimi	Postinumero
ca-nu	CA-NU	Nunavut	NU
ca-nt	CA-NT	Northwest Territories	NT
ca-yt	CA-YT	Yukon	YT
ca-sk	CA-SK	Saskatchewan	SK
ca-qc	CA-QC	Quebec	QC
ca-pe	CA-PE	Prince Edward Island	PE
ca-on	CA-ON	Ontario	ON
ca-ns	CA-NS	Nova Scotia	NS
ca-nl	CA-NL	Newfoundland and Labrador	NL
ca-nb	CA-NB	New Brunswick	NB
ca-mb	CA-MB	Manitoba	MB
ca-bc	CA-BC	British Columbia	BC
ca-ab	CA-AB	Alberta	AB

Ranska: alueet

Tunnus	Nimi	Nimi en
Auvergne-Rhone-Alpes
Bourgogne-Franche-Comte
Bretagne	Bretagne
Centre-Val de Loire	Centre-Val de Loire	Centre-Val de Loire
Corse	Corse	Corsica
Grand Est
Guadeloupe
Hauts-de-France
Ile-de-France	Île-de-France	Ile-de-France
La Reunion
Mayotte
Normandie	Normandie
Nouvelle-Aquitaine
Occitanie
Pays de la Loire	Pays de la Loire	Pays de la Loire
Provence-Alpes-Cote d'Azur	Provence-Alpes-Côte d'Azur	Provence-Alpes-Cote d'Azur

Saksa: osavaltiot

Tunnus	ISO	Nimi	Nimi en	Postinumero
de-be	DE-BE	Berlin	Berlin	BE
de-th	DE-TH	Thüringen	Thuringia	TH
de-st	DE-ST	Sachsen-Anhalt	Saxony-Anhalt	ST
de-sn	DE-SN	Sachsen	Saxony	SN
de-mv	DE-MV	Mecklenburg-Vorpommern	Mecklenburg-Vorpommern	MV
de-bb	DE-BB	Brandenburg	Brandenburg	BB
de-sh	DE-SH	Schleswig-Holstein	Schleswig-Holstein	SH
de-sl	DE-SL	Saarland	Saarland	SL
de-rp	DE-RP	Rheinland-Pfalz	Rhineland-Palatinate	RP
de-nw	DE-NW	Nordrhein-Westfalen	North Rhine-Westphalia	NW
de-ni	DE-NI	Niedersachsen	Lower Saxony	NI
de-he	DE-HE	Hessen	Hesse	HE
de-hh	DE-HH	Hamburg	Hamburg	HH
de-hb	DE-HB	Bremen	Bremen	HB
de-by	DE-BY	Bayern	Bavaria	BY
de-bw	DE-BW	Baden-Württemberg	Baden-Wurttemberg	BW

Irlanti: maakunnat

Tunnus
Wicklow
Wexford
Westmeath
Waterford
Sligo
Tipperary
Roscommon
Offaly
Monaghan
Meath
Mayo
Louth
Longford
Limerick
Leitrim
Laoighis
Kilkenny
Kildare
Kerry
Galway
Dublin
Donegal
Cork
Clare
Cavan
Carlow

Italia: alueet

Tunnus	ISO	Nimi	Nimi en	Postinumero
it-vn	IT-34	Veneto	Veneto	VN
it-vd	IT-23	Valle d'Aosta	Aosta Valley	VD
it-um	IT-55	Umbria	Umbria	UM
it-tt	IT-32	Trentino-Alto Adige	Trentino-South Tyrol	TT
it-tc	IT-52	Toscana	Tuscany	TC
it-sc	IT-82	Sicilia	Sicily	SC
it-sd	IT-88	Sardegna	Sardinia	SD
it-pm	IT-21	Piemonte	Piedmont	IP
it-ml	IT-67	Molise	Molise	ML
it-mh	IT-57	Marche	Marche	MH
it-lm	IT-25	Lombardia	Lombardy	LM
it-lg	IT-42	Liguria	Liguria	LG
it-lz	IT-62	Lazio	Lazio	LZ
it-fv	IT-36	Friuli-Venezia Giulia	Friuli-Venezia Giulia	FV
it-er	IT-45	Emilia-Romagna	Emilia-Romagna	ER
it-cm	IT-72	Campania	Campania	CM
it-lb	IT-78	Calabria	Calabria	LB
it-bc	IT-77	Basilicata	Basilicata	BC
it-pu	IT-75	Apulia	Puglia	PU
it-ab	IT-65	Abruzzo	Abruzzo	AB

Meksiko: osavaltiot

Tunnus	Abreviatura	ISO	Nimi	Nimi en	Postinumero
mx-zac	Zac.	MX-ZAC	Zacatecas	Zacatecas	ZA
mx-yuc	Yuc.	MX-YUC	Yucatán	Yucatan	YU
mx-ver	Ver.	MX-VER	Veracruz	Veracruz	VE
mx-tla	Tlax.	MX-TLA	Tlaxcala	Tlaxcala	TL
mx-tam	Tamps.	MX-TAM	Tamaulipas	Tamaulipas	TM
mx-tab	Tab.	MX-TAB	Tabasco	Tabasco	TB
mx-son	Son.	MX-SON	Sonora	Sonora	SO
mx-sin	Sin.	MX-SIN	Sinaloa	Sinaloa	SI
mx-slp	S.L.P.	MX-SLP	San Luis Potosí	San Luis Potosi	SL
mx-roo	Q.R.	MX-ROO	Quintana Roo	Quintana Roo	QR
mx-que	Qro.	MX-QUE	Querétaro	Queretaro	QE
mx-pue	Pue.	MX-PUE	Puebla	Puebla	PU
mx-oax	Oax.	MX-OAX	Oaxaca	Oaxaca	OA
mx-nle	N.L.	MX-NLE	Nuevo León	Nuevo Leon	NL
mx-nay	Nay.	MX-NAY	Nayarit	Nayarit	NA
mx-mor	Mor.	MX-MOR	Morelos	Morelos	MR
mx-mic	Mich.	MX-MIC	Michoacán	Michoacan	MC
mx-mex	Méx.	MX-MEX	Estado de México	Mexico State	MX
mx-jal	Jal.	MX-JAL	Jalisco	Jalisco	JA
mx-hid	Hgo.	MX-HID	Hidalgo	Hidalgo	HI
mx-gro	Gro.	MX-GRO	Guerrero	Guerrero	GR
mx-gua	Gto.	MX-GUA	Guanajuato	Guanajuato	GT
mx-dur	Dgo.	MX-DUR	Durango	Durango	DU
mx-dif	CDMX.	MX-DIF	Ciudad de México	Mexico City	DF
mx-col	Col.	MX-COL	Colima	Colima	CL
mx-coa	Coah.	MX-COA	Coahuila	Coahuila	CA
mx-chh	Chih.	MX-CHH	Chihuahua	Chihuahua	CH
mx-chp	Chis.	MX-CHP	Chiapas	Chiapas	CP
mx-cam	Camp.	MX-CAM	Campeche	Campeche	CM
mx-bcs	B.C.S.	MX-BCS	Baja California Sur	Baja California Sur	BS
mx-bcn	B.C.	MX-BCN	Baja California	Baja California	BN
mx-agu	Ags.	MX-AGU	Aguascalientes	Aguascalientes	AG

Alankomaat: provinssit

Tunnus	ISO	Nimi	Nimi en
nl-zh	NL-ZH	Zuid-Holland	South Holland
nl-ze	NL-ZE	Zeeland	Zeeland
nl-ut	NL-UT	Utrecht	Utrecht
nl-ov	NL-OV	Overijssel	Overijssel
nl-nh	NL-NH	Noord-Holland	North Holland
nl-nb	NL-NB	Noord-Brabant	North Brabant
nl-li	NL-LI	Limburg	Limburg
nl-gr	NL-GR	Groningen	Groningen
nl-ge	NL-GE	Gelderland	Gelderland
nl-fr	NL-FR	Fryslân	Friesland
nl-fl	NL-FL	Flevoland	Flevoland
nl-dr	NL-DR	Drenthe	Drenthe

Yhdistynyt kuningaskunta: maat tai alueet

Tunnus	ISO	Nimi
gb-wls	GB-WLS	Wales
gb-sct	GB-SCT	Scotland
gb-nir	GB-NIR	Northern Ireland
gb-eng	GB-ENG	England

Yhdysvallat: osavaltiot

Tunnus	Nimi	Postinumero
us-mi	Michigan	MI
us-ak	Alaska	AK
us-hi	Hawaii	HI
us-fl	Florida	FL
us-la	Louisiana	LA
us-ar	Arkansas	AR
us-sc	Etelä-Carolina	SC
us-ga	Georgia	GA
us-ms	Mississippi	MS
us-al	Alabama	AL
us-nm	New Mexico	NM
us-tx	Texas	TX
us-tn	Tennessee	TN
us-nc	North Carolina	NC
us-ok	Oklahoma	OK
us-az	Arizona	AZ
us-mo	Missouri	MO
us-va	Virginia	VA
us-ks	Kansas	KS
us-ky	Kentucky	KY
us-co	Colorado	CO
us-md	Maryland	MD
us-wv	Länsi-Virginia	WV
us-de	Delaware	DE
us-dc	District of Columbia	DC
us-il	Illinois	IL
us-oh	Ohio	OH
us-ca	California	CA
us-ut	Utah	UT
us-nv	Nevada	NV
us-in	Indiana	IN
us-nj	New Jersey	NJ
us-ri	Rhode Island	RI
us-ct	Connecticut	CT
us-pa	Pennsylvania	PA
us-ny	New York	NY
us-ne	Nebraska	NE
us-ma	Massachusetts	MA
us-ia	Iowa	IA
us-nh	New Hampshire	NH
us-or	Oregon	TAI
us-mn	Minnesota	MN
us-vt	Vermont	VT
us-id	Idaho	Tunnus
us-wi	Wisconsin	WI
us-wy	Wyoming	WY
us-sd	Etelä-Dakota	SD
us-nd	Pohjois-Dakota	ND
us-me	Maine	ME
us-mt	Montana	MT
us-wa	Washington	WA
