Créer et utiliser des cartes choroplèthes dans Power BI
S’APPLIQUE À :
️ Power BI Desktop Service Power BI
Notes
Le visuel Azure Maps est désormais en disponibilité générale. Lorsque vous ouvrez un rapport disposant d’un visuel de carte existant et qu’Azure Maps est activé pour votre organisation, un message s’affiche vous invitant à mettre à niveau vos cartes et cartes choroplèthes vers Azure Maps. Dans une version ultérieure, Power BI envisage de déconseiller d’anciens visuels de carte et de migrer des rapports existants vers Azure Maps. Vous pouvez désormais convertir des cartes et des cartes choroplèthes en visuels Azure Maps.
Une carte remplie, ou choroplèthe, utilise des ombres, des teintes ou des motifs pour montrer comment une valeur diffère en proportion à travers une région géographique ou un territoire. Visualisez rapidement les écarts relatifs grâce aux ombrages allant du clair (moins fréquent/plus bas) au foncé (plus fréquent/plus élevé).
Données envoyées à Bing
De par son intégration à Bing, Power BI fournit des coordonnées cartographiques par défaut (processus appelé « géocodage »). Lorsque vous créez une visualisation de carte dans le service Power BI ou Power BI Desktop, les données contenues dans les compartiments Emplacement, Latitude et Longitude (utilisées pour créer cette visualisation) sont envoyées à Bing.
Vous ou votre administrateur devrez peut-être mettre à jour votre pare-feu pour autoriser l’accès aux URL que Bing utilise pour le géocodage. Il s’agit des URL suivantes :
- https://dev.virtualearth.net/REST/V1/Locations
- https://platform.bing.com/geo/spatial/v1/public/Geodata
- https://www.bing.com/api/maps/mapcontrol
Pour plus d’informations sur les données envoyées à Bing et pour obtenir des conseils afin d’augmenter vos chances d’obtenir un géocodage correct, consultez Trucs et astuces pour les visualisations de carte.
Quand faut-il utiliser une carte choroplèthe ?
Les cartes choroplèthes sont conseillées :
- pour afficher des données quantitatives sur une carte ;
- pour représenter les relations et les modèles spatiaux ;
- quand vos données sont normalisées ;
- quand vous travaillez avec des données socio-économiques ;
- quand les régions définies sont de grande taille ;
- pour obtenir une vue d’ensemble de la répartition entre les zones géographiques.
Prérequis
- Power BI Desktop
- Service Power BI
Ce didacticiel s’appuie sur l’exemple Vente et marketing.
Téléchargez l’exemple de fichier PBIX sur votre bureau.
Ouvrez Power BI Desktop puis, dans la barre de menus, sélectionnez Fichier>Ouvrir un rapport.
Naviguez jusqu’au fichier PBIX Sales and Marketing Sample, puis sélectionnez Ouvrir.
Dans le volet gauche, sélectionnez l’icône Rapport
pour ouvrir le fichier dans la vue Rapport.Sélectionnez
pour ajouter une nouvelle page.
Notes
Pour que vous puissiez partager votre rapport avec un collègue Power BI, il faut que vous disposiez tous deux de licences individuelles Power BI Pro ou que le rapport soit enregistré dans une capacité Premium.
Créer une carte choroplèthe
Dans le volet Champs, sélectionnez le champ Geo>State (Géo > État).
Sélectionnez l’icône Carte remplie pour convertir le graphique en carte remplie. Notez que État figure maintenant dans Emplacement. Bing Cartes utilise le champ dans Emplacement pour créer la carte. L’emplacement peut être différents endroits valides : pays/région, état, comté, ville, code postal ou autre code, etc. Bing Maps fournit des formats de cartes choroplèthes pour de nombreux emplacements dans le monde. À défaut d’entrée valide pour l’emplacement, Power BI ne peut pas créer la carte choroplèthe.
Filtrez la carte pour afficher uniquement la zone continentale des États-Unis.
a. À gauche du volet Visualisations, recherchez le volet Filtres . Développez-le s’il est réduit.
b. Pointez sur State (État) et sélectionnez la flèche de développement.
c. Cochez la case en regard de Sélectionner tout et décochez la case en regard de AK.
Sélectionnez l’icône en forme de rouleau pour ouvrir le volet Mise en forme et choisissez Couleurs de remplissage.
En regard de Couleur par défaut, sélectionnez l’icône fx.

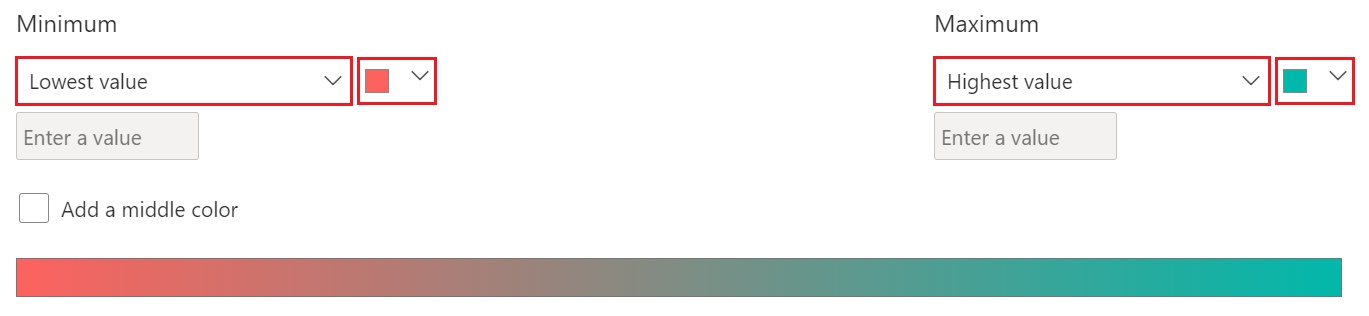

Utilisez l’écran Couleur par défaut - Couleurs de remplissage pour déterminer comment votre carte choroplèthe sera ombrée. Les options à votre disposition incluent le champ sur lequel baser l’ombrage et la façon d’appliquer l’ombrage. Dans cet exemple, nous utilisons le champ SalesFact>Sentiment et nous définissons la valeur la plus basse du sentiment sur rouge et la valeur la plus élevée en vert. Les valeurs comprises entre la valeur maximale et minimale seront des nuances de rouge et vert. L’illustration en bas de l’écran affiche la plage des couleurs qui seront utilisées.
La carte choroplèthe est en rouge et en vert. Le rouge représente les indices de sentiment bas et le vert représente les indices de sentiment élevés (sentiment plus positif). Pour afficher des détails supplémentaires, faites glisser un champ dans la zone Info-bulles. Ici, nous avons ajouté SalesFact>Sentiment gap (Écart de sentiment). La mise en surbrillance de l’État de Idaho (ID) indique que l’écart de sentiment est faible, à 6.
Enregistrez le rapport.
Power BI vous donne un large contrôle sur l’apparence de votre carte choroplèthe. Familiarisez-vous avec ces contrôles des couleurs des données jusqu’à ce que vous atteigniez l’aspect souhaité.
Mise en surbrillance et filtrage croisé
Pour plus d’informations sur le volet Filtres, consultez Ajouter un filtre à un rapport.
La mise en surbrillance d’un emplacement sur une carte choroplèthe entraîne le filtrage croisé des autres visualisations dans la page du rapport, et vice versa.
Pour commencer, enregistrez ce rapport en sélectionnant Fichier > Enregistrer.
Copiez la carte choroplèthe à l’aide de Ctrl+C.
En bas du canevas du rapport, sélectionnez l’onglet Sentiment pour ouvrir la page de rapport Sentiments.

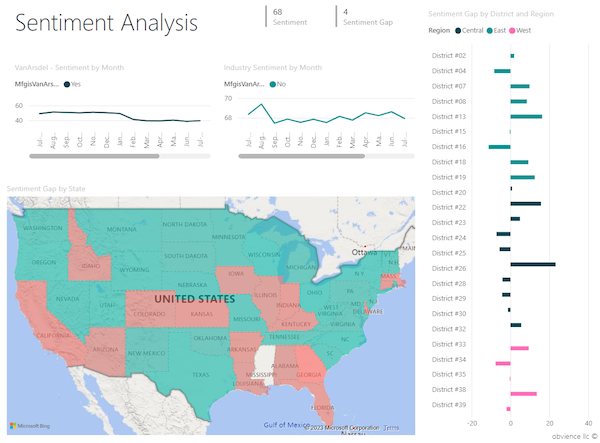

Déplacez et redimensionnez les visualisations dans la page afin de libérer de la place, puis collez (Ctrl+V) la carte choroplèthe du rapport précédent. (Voir les images suivantes)

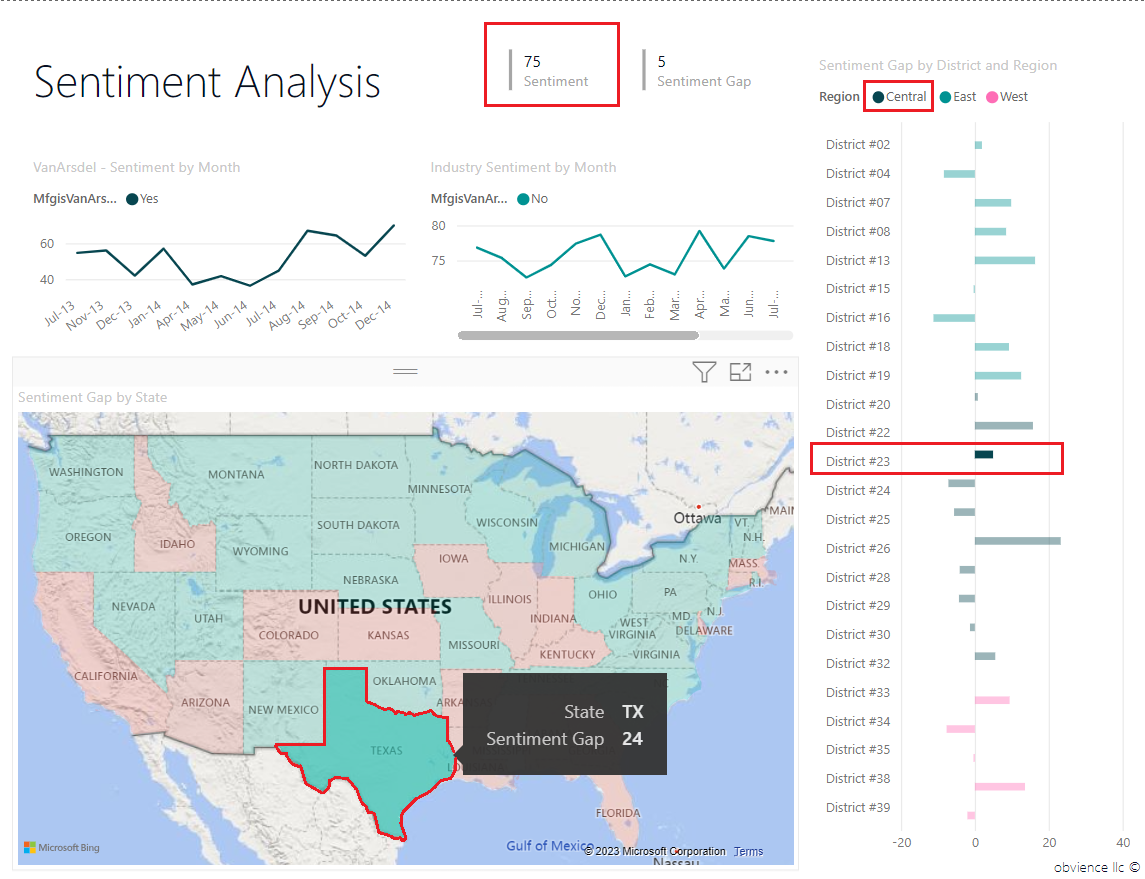

Sur la carte remplie, sélectionnez un état pour mettre en surbrillance croisée et filtrer les autres visualisations de la page. Lorsque vous sélectionnez Texas, par exemple, le service effectue un filtrage croisé des cartes et une sélection croisée du graphique à barres. À partir de là, vous voyez que le Sentiment est de 75 et que le Texas se trouve dans la région centrale n° 23.
Sélectionnez un point de données sur le graphique en courbes VanArsdel - Sentiment by Month, qui filtre la carte remplie pour afficher les données sentiment pour VanArsdel et non leur concurrence.
Considérations et résolution des problèmes
Les données cartographiques peuvent être ambiguës. Par exemple, il existe un Paris en France, mais aussi un Paris au Texas. Vos données géographiques sont probablement stockées dans des colonnes distinctes (une colonne pour les noms de ville, une colonne pour les noms d’État ou de région, etc.), ce qui peut empêcher Bing de distinguer les deux Paris. Si votre jeu de données contient déjà des données de latitude et de longitude, Power BI comporte des champs spéciaux permettant de lever toute ambiguïté dans les données cartographiques. Faites simplement glisser le champ qui contient vos données de latitude vers la zone Visualisations > Latitude. Faites la même chose pour vos données de longitude.
Si vous n’avez pas accès aux données de latitude et de longitude, mais que vous avez accès en modification au jeu de données, suivez ces instructions pour mettre à jour votre jeu de données.
Pour plus d’informations sur les visualisations de carte, consultez Tips and tricks for map visualizations (Trucs et astuces pour les visualisations de carte).
