Az Azure Virtual WAN monitorozása
Ha az Azure-erőforrásokra támaszkodó kritikus alkalmazásokkal és üzleti folyamatokkal rendelkezik, ezeket az erőforrásokat figyelnie kell azok rendelkezésre állása és teljesítménye érdekében.
Ez a cikk az Azure Virtual WAN által létrehozott monitorozási adatokat ismerteti. A Virtual WAN az Azure Monitort használja. Ha nem ismeri az Összes Azure-szolgáltatásban használt Azure Monitor funkcióit, olvassa el az Azure-erőforrások Monitorozása az Azure Monitorral című cikket.
Előfeltételek
Egy virtuális WAN van üzembe helyezve és konfigurálva. Segítségért a virtuális WAN üzembe helyezéséhez:
- Helyek közötti kapcsolat létrehozása
- Felhasználói VPN-kapcsolat (pont–hely) létrehozása
- ExpressRoute-kapcsolat létrehozása
- NVA létrehozása virtuális központban
- Az Azure Firewall telepítése virtuális központban
Metrikák elemzése
Az Azure Monitor metrikái olyan numerikus értékek, amelyek egy rendszer bizonyos aspektusát írják le egy adott időpontban. A metrikák percenként vannak összegyűjtve, és riasztások esetén hasznosak, mivel gyakran lehet mintát venni. A riasztások viszonylag egyszerű logikával gyorsan aktiválhatók.
A Virtual WAN-hoz gyűjtött platformmetrikák listájáért lásd a Virtual WAN-adatok referenciametrikáinak monitorozását.
A Virtual WAN metrikáinak megtekintése
Az alábbi lépések segítenek a metrikák megkeresésében és megtekintésében:
A portálon keresse meg a virtuális központot.
Válassza a VPN (helyek közötti) lehetőséget a helyek közötti átjáró , az ExpressRoute az ExpressRoute-átjáró megkereséséhez, a felhasználói VPN (pont–hely) pedig a pont–hely átjáró megkereséséhez.
Válassza az Átjáró figyelése, majd a Metrikák lehetőséget. Az alul található Metrikák elemre kattintva megtekintheti a helyek közötti és a pont–hely VPN legfontosabb mérőszámait tartalmazó irányítópultot.
A Metrikák lapon megtekintheti azokat a metrikákat, amelyek érdeklik.
A virtuális központ útválasztójának metrikáinak megtekintéséhez válassza a Metrikákat a virtuális központ Áttekintés lapján.
A PowerShell lépései
A lekérdezéshez használja az alábbi példa PowerShell-parancsokat. A szükséges mezőket a példa alatt ismertetjük.
1. lépés:
$MetricInformation = Get-AzMetric -ResourceId "/subscriptions/<SubscriptionID>/resourceGroups/<ResourceGroupName>/providers/Microsoft.Network/VirtualHubs/<VirtualHubName>" -MetricName "VirtualHubDataProcessed" -TimeGrain 00:05:00 -StartTime 2022-2-20T01:00:00Z -EndTime 2022-2-20T01:30:00Z -AggregationType Sum
2. lépés:
$MetricInformation.Data
Erőforrás-azonosító – A virtuális központ erőforrás-azonosítója az Azure Portalon található. Lépjen a virtuális központ lapjára a vWAN-ban, és válassza a JSON Nézet lehetőséget az Essentials alatt.
Metrika neve – A lekérdezett metrika nevére hivatkozik, amely ebben az esetben a "VirtualHubDataProcessed" nevet viseli. Ez a metrika azokat az adatokat jeleníti meg, amelyeket a virtuális központ útválasztója a központ kiválasztott időszakában feldolgozott.
Időfelbontás – Az összesítés megjelenítésének gyakoriságára utal. Az aktuális parancsban 5 percenként egy kijelölt összesített egység jelenik meg. Választhat – 5M/15M/30M/1H/6H/12H és 1D.
Kezdési és befejezési időpont – Ez az idő az UTC-en alapul. Győződjön meg arról, hogy UTC-értékeket ad meg ezen paraméterek bemenetekor. Ha ezeket a paramétereket nem használja, alapértelmezés szerint az elmúlt egy óra adatértéke jelenik meg.
Összesítés típusa – Az összesítés típusa azt mutatja, hogy hány bájt haladt át a virtuális központ útválasztón egy kiválasztott időszakban. Ha például az Idő részletességét 5 percre állítja be, minden adatpont az adott 5 perces intervallumban küldött bájtok számának felel meg. Ezt a számot 37500000000-sel oszthatja át Gbps-ra. A virtuális központ kapacitása alapján a hub útválasztója 3 Gb/s és 50 Gb/s közötti támogatást tud nyújtani. A Max és a Min összesítési típusok jelenleg nem értelmezhetők.
Naplók elemzése
Az Azure Monitor-naplók adatai olyan táblákban vannak tárolva, amelyekben minden tábla saját egyedi tulajdonságokkal rendelkezik. Erőforrásnaplók nincsenek gyűjtve és tárolva, amíg nem hoz létre egy diagnosztikai beállítást, és nem irányítja át azokat egy vagy több helyre.
A Virtual WAN-ban támogatott naplók listáját a Virtual WAN-adatok referencianaplóinak figyelése című témakörben találja. Az Azure Monitor összes erőforrásnaplója ugyanazokkal a mezőkkel rendelkezik, amelyeket szolgáltatásspecifikus mezők követnek. A közös sémát az Azure Monitor erőforrásnapló-sémája ismerteti.
Diagnosztikai beállítás létrehozása a naplók megtekintéséhez
Az alábbi lépések segítenek a diagnosztikai beállítások létrehozásában, szerkesztésében és megtekintésében:

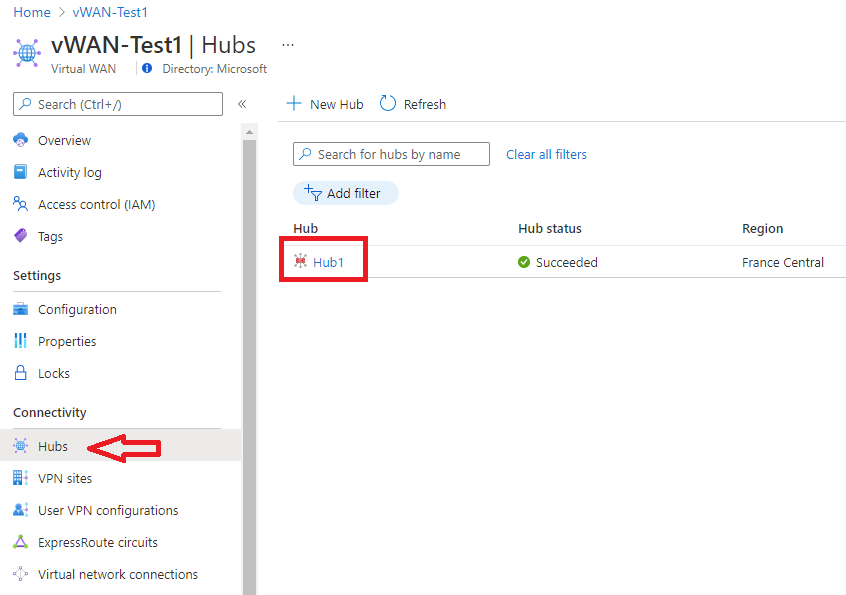

A portálon keresse meg a Virtual WAN-erőforrást, majd válassza a Hubs lehetőséget a Csatlakozás ivity csoportban.
A bal oldali Csatlakozás ivity csoportban válassza ki azt az átjárót, amelynek a diagnosztikát meg szeretné vizsgálni:
A lap jobb oldalán kattintson az Átjáró figyelése, majd a Naplók elemre.

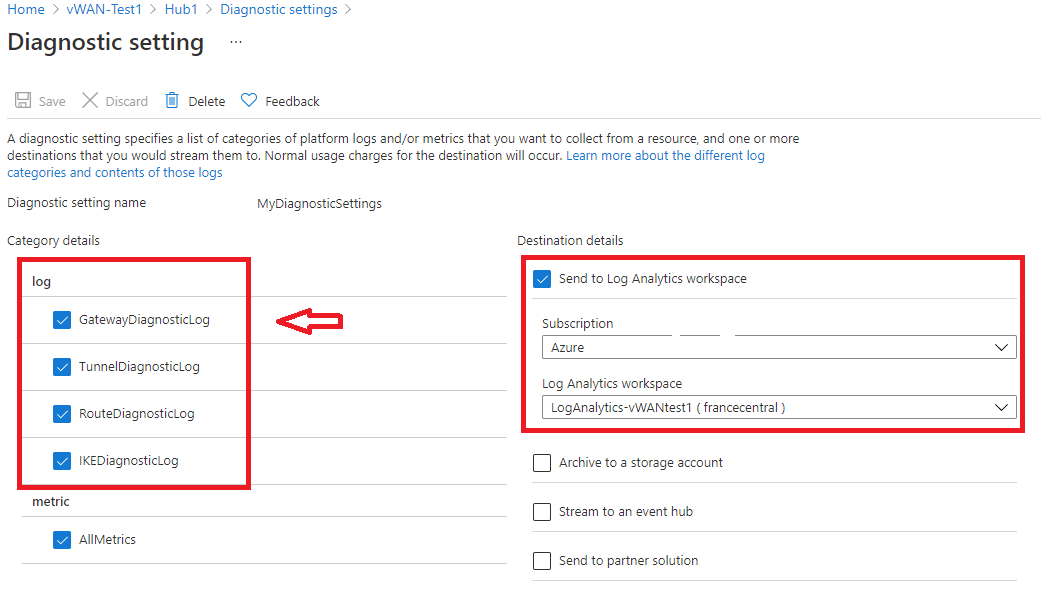

Ezen a lapon létrehozhat egy új diagnosztikai beállítást (+Diagnosztikai beállítás hozzáadása), vagy szerkesztheti a meglévőt (Szerkesztési beállítás). Dönthet úgy, hogy elküldi a diagnosztikai naplókat a Log Analyticsnek (az alábbi példában látható módon), streamelhet egy eseményközpontba, elküldheti egy külső megoldásnak, vagy archiválhat egy tárfiókba.
A Mentés gombra kattintás után néhány órán belül meg kell jelennie a naplóknak ebben a naplóelemzési munkaterületen.

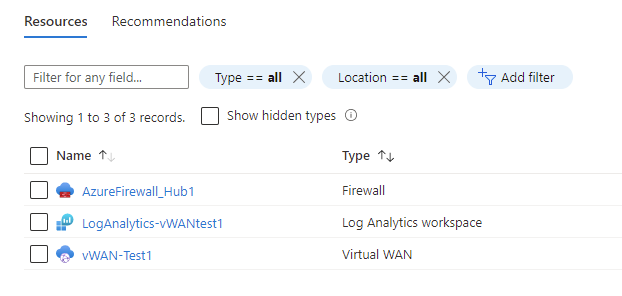

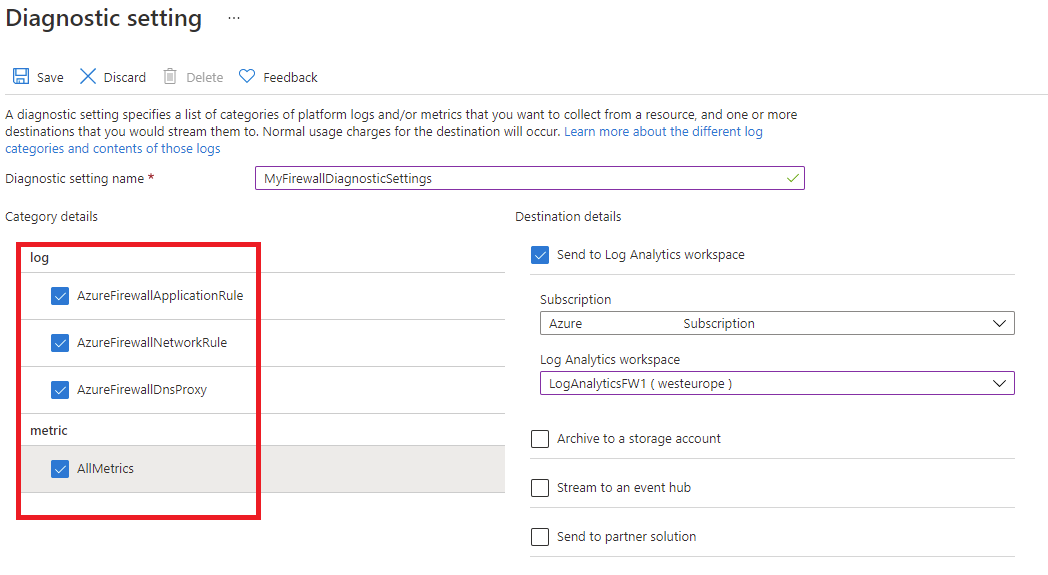

Egy biztonságos központ monitorozásához (az Azure Firewall használatával) a diagnosztikai és naplózási konfigurációt a Diagnosztikai beállítás lap eléréséhez kell elvégezni:
Fontos
Ezeknek a beállításoknak az engedélyezéséhez további Azure-szolgáltatásokra (tárfiók, eseményközpont vagy Log Analytics) van szükség, amelyek növelhetik a költségeket. A becsült költségek kiszámításához látogasson el az Azure díjkalkulátorhoz.
Riasztások
Az Azure Monitor-riasztások proaktívan értesítik arról, ha a monitorozási adatok megfelelnek bizonyos lényeges feltételeknek. Segítségükkel felismerheti és kezelheti a rendszerben jelentkező problémákat, mielőtt az ügyfelei észlelnék azokat. Riasztásokat állíthat be a metrikákra, naplókra és a tevékenységnaplóra vonatkozóan. A riasztások különböző típusainak előnyei és hátrányai vannak.
A riasztások konfigurálásakor ajánlott figyelési eljárások listáját a Figyelés – ajánlott eljárások című témakörben találja.
Virtual WAN Elemzések
Az Azure egyes szolgáltatásai egy speciális, előre összeállított monitorozási irányítópulttal rendelkeznek az Azure Portalon, amely kiindulópontot biztosít a szolgáltatás monitorozásához. Ezeket a speciális irányítópultokat "Elemzések"-nak nevezzük.
A Virtual WAN a Network Elemzések használatával biztosítja a felhasználók és operátorok számára a virtuális WAN állapotának és állapotának automatikusan feltárt topológiai térképen keresztüli megtekintését. A térképen található erőforrásállapotok és állapotfedések pillanatképet nyújtanak a virtuális WAN általános állapotáról. A térképen lévő erőforrásokat a Virtual WAN portál erőforrás-konfigurációs lapjaihoz való egykattintásos hozzáféréssel navigálhatja. További információ: Azure Monitor Network Elemzések for Virtual WAN.
Következő lépések
- Lásd: Virtual WAN monitorozása – A Virtual WAN által létrehozott metrikák, naplók és egyéb fontos értékek adathivatkozásának adathivatkozása .
- Az Azure-erőforrások monitorozásával kapcsolatos részletekért tekintse meg az Azure-erőforrások Monitorozása az Azure Monitorral című témakört.
- Az Azure Monitor metrikáival kapcsolatos további részletekért tekintse meg a Metrikák elemzése az Azure Monitor metrikák kezelőjével című témakört.
- A támogatott metrikák listájáért tekintse meg az Azure Monitorban támogatott összes erőforrásmetrikát.
- A diagnosztikai beállítások Azure Portalon, parancssori felületen, PowerShellen stb. keresztül történő létrehozásával kapcsolatos további információkért és hibaelhárításért lásd : Diagnosztikai beállítások létrehozása az Azure Monitorban .
