Útmutató: Az NSX hálózati szegmens hozzáadása az Azure VMware Solutionben

A Azure VMware Solution üzembe helyezése után konfigurálhat egy NSX hálózati szegmenst az NSX Managerből vagy a Azure portálról. A konfigurálás után a szegmensek láthatók a Azure VMware Solution, az NSX Manager és a vCenter Server alkalmazásban. Az NSX alapértelmezés szerint előre ki van építve egy NSX Tier-0 átjáróval Aktív/Aktív módban, és egy alapértelmezett NSX 1. rétegbeli átjáróval aktív/készenléti módban. Ezek az átjárók lehetővé teszik a szegmensek (logikai kapcsolók) csatlakoztatását, és kelet-nyugati és észak-déli kapcsolatot biztosítanak.

Tipp

A Azure portál egyszerűsített nézetet nyújt az NSX-műveletekről, amelyekre a VMware-rendszergazdáknak rendszeresen szükségük van, és az NSX Managert nem ismerő felhasználókra irányulnak.

Ebben az oktatóanyagban az alábbiakkal fog megismerkedni:

  • Hálózati szegmensek hozzáadása az NSX Manager vagy a Azure portál használatával
  • Az új hálózati szegmens ellenőrzése

Előfeltételek

Egy Azure VMware Solution magánfelhő, amely hozzáfér a vCenter Server és az NSX Manager felületéhez. További információkért tekintse meg a Hálózatkezelés konfigurálása oktatóanyagot.

NSX-hálózati szegmens hozzáadása Azure portál használatával

Megjegyzés

Ha DHCP-t szeretne használni, konfigurálnia kell egy DHCP-kiszolgálót vagy DHCP-továbbítót , mielőtt konfigurálhat egy NSX hálózati szegmenst.

  1. A Azure VMware Solution magánfelhőben a Munkacsomag-hálózatkezelés területen válassza a Segments>Add lehetőséget.

  2. Adja meg az új logikai szegmens részleteit, és válassza az OK gombot.

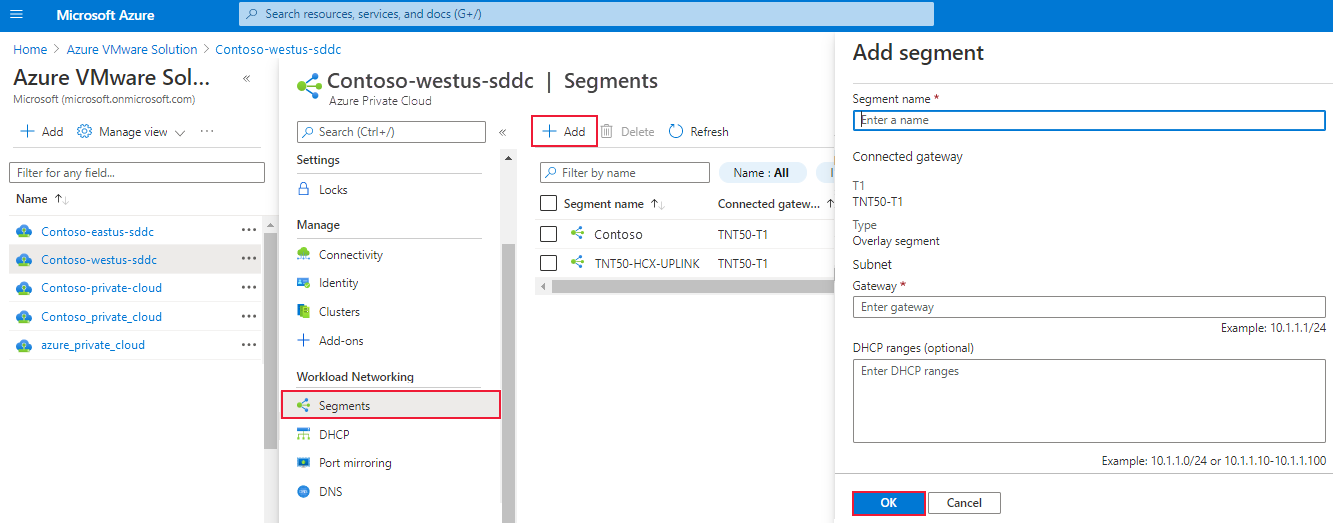

    Az Azure portál képernyőképe, amely bemutatja, hogyan lehet egy új NSX szegmenst hozzáadni.

    • Szegmens neve – A vCenter Serverben látható szegmens neve.

    • Alhálózati átjáró – A szegmens alhálózatának átjáró IP-címe alhálózati maszkkal. A virtuális gépek egy logikai szegmenshez vannak csatolva, és az ehhez a szegmenshez csatlakozó összes virtuális gép ugyanahhoz az alhálózathoz tartozik. Emellett a logikai szegmenshez csatolt összes virtuális gépnek ugyanabból a szegmensből kell IP-címet tartalmaznia.

    • DHCP (nem kötelező) – logikai szegmens DHCP-tartományai. Dhcp-kiszolgálót vagy DHCP-továbbítót kell konfigurálnia a DHCP szegmenseken való felhasználásához.

    Megjegyzés

    A csatlakoztatott átjáró alapértelmezés szerint ki van jelölve, és írásvédett. Az 1. rétegbeli átjárót és a szegmensinformációk típusát jeleníti meg.

    • T1 – Az NSX Manager 1. rétegbeli átjárójának neve. A magánfelhőkben található egy NSX Tier-0 átjáró aktív/aktív módban, és egy alapértelmezett NSX 1. rétegbeli átjáró aktív/készenléti módban. A Azure VMware Solution konzolon létrehozott szegmensek csak az alapértelmezett 1. rétegbeli átjáróhoz csatlakoznak, és ezeknek a szegmenseknek a számítási feladatai East-West és North-South kapcsolatot kapnak. Az NSX Managerrel csak az 1. rétegbeli átjárók hozhatók létre. Az NSX Manager-konzolból létrehozott 1. rétegbeli átjárók nem láthatók a Azure VMware Solution konzolon.

    • Type – A Azure VMware Solution által támogatott átfedési szegmens.

A szegmens mostantól látható a Azure VMware Solution, az NSX Manager és a vCenter Server alkalmazásban.

Hálózati szegmens hozzáadása az NSX Managerrel

A vCenter Serverben létrehozott virtuális gépek (VM-ek) az NSX-ben létrehozott hálózati szegmensekre kerülnek, és a vCenter Serverben láthatók.

  1. Az NSX Managerben válassza a Hálózat>, majd válassza a Szegmens hozzáadása lehetőséget.

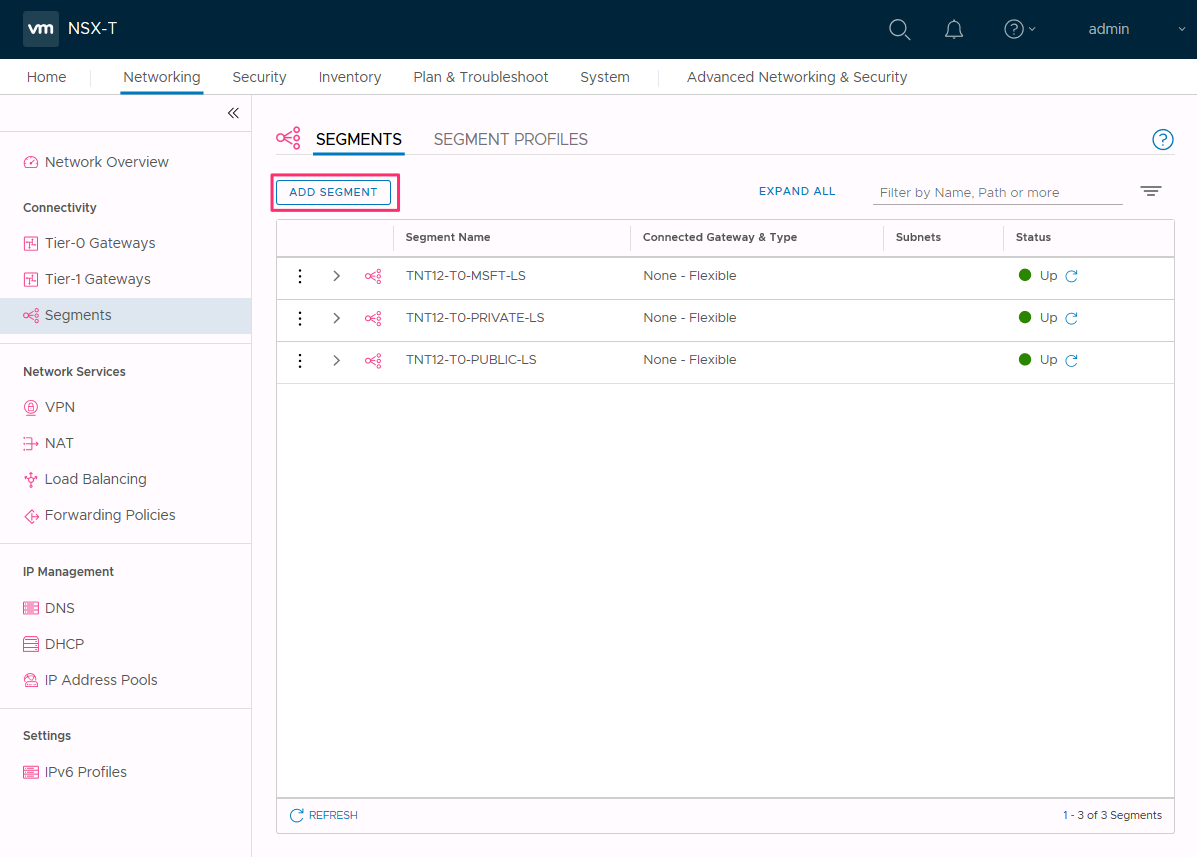

    Képernyőkép egy új szegmens hozzáadásáról az NSX Managerben.

  2. Adja meg a szegmens nevét.

  3. Válassza ki az Első szintű átjárót (TNTxx-T1) mint Csatlakoztatott átjáró, és hagyja a típust Rugalmasként.

  4. Válassza ki az előre konfigurált átfedési átviteli zónát (TNTxx-OVERLAY-TZ), majd válassza az Alhálózatok beállítása lehetőséget.

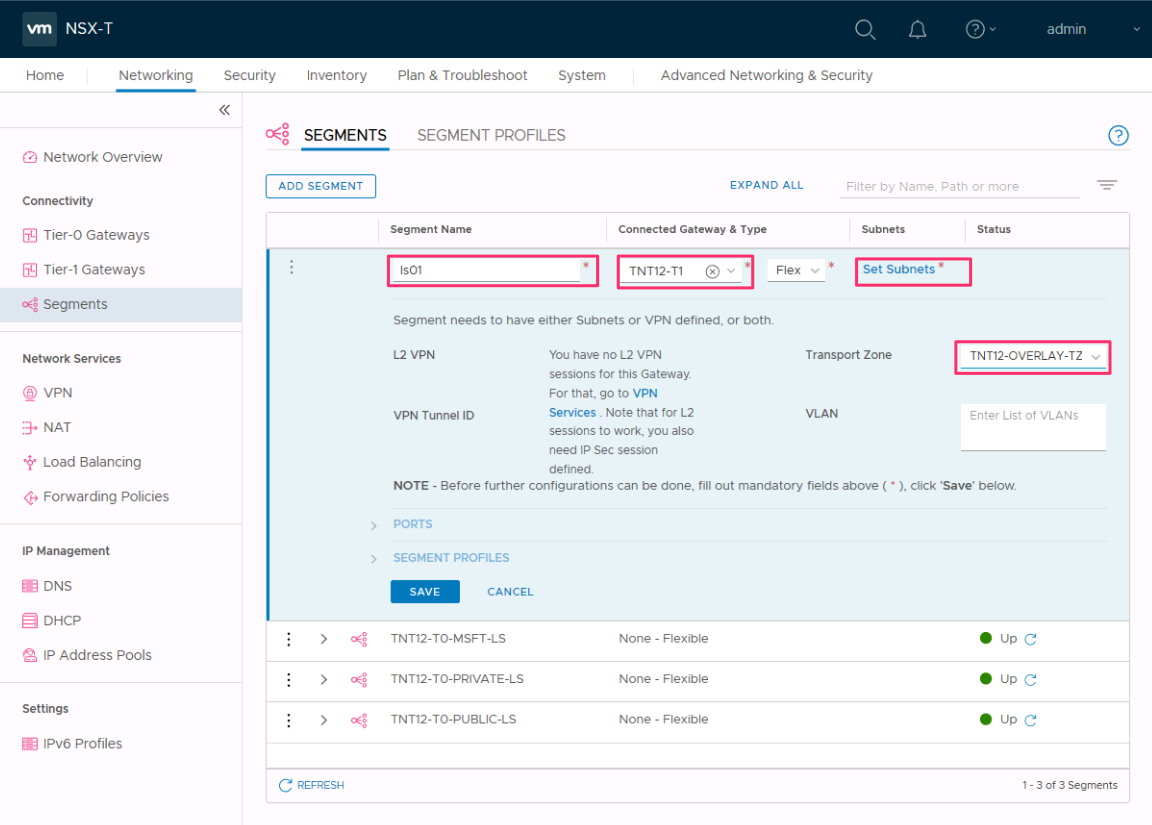

    Képernyőkép az új NSX-hálózati szegmens hozzáadásának a Szegmensek részleteiről.

  5. Adja meg az átjáró IP-címét, majd válassza a Hozzáadás lehetőséget.

    Fontos

    Az IP-címnek nem átfedésben lévő RFC1918 címblokkon kell lennie, amely biztosítja a kapcsolatot az új szegmens virtuális gépeihez.

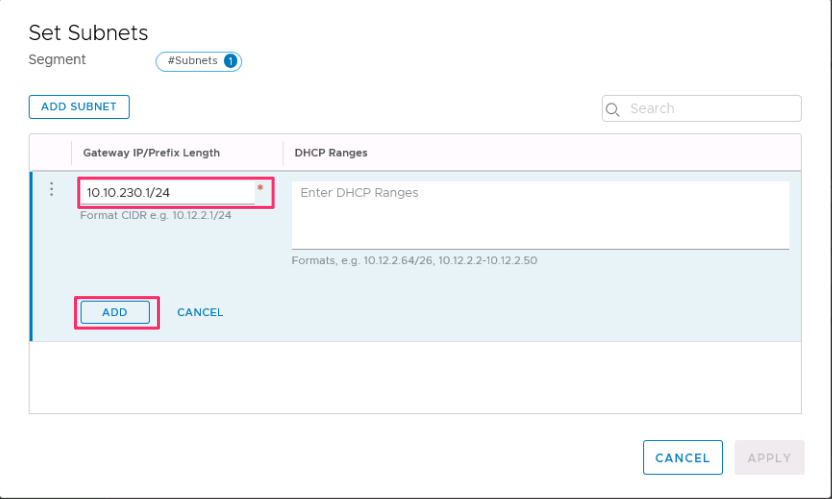

    Képernyőkép az új szegmens átjárójának IP-címéről.

  6. Válassza az Alkalmaz , majd a Mentés lehetőséget.

  7. Válassza a Nem lehetőséget a szegmens konfigurálási lehetőségének visszautasításához.

Az új hálózati szegmens ellenőrzése

Ellenőrizze az új hálózati szegmens jelenlétét. Ebben a példában az ls01 az új hálózati szegmens.

  1. Az NSX Managerben válassza a Hálózatok>Szegmensek lehetőséget.

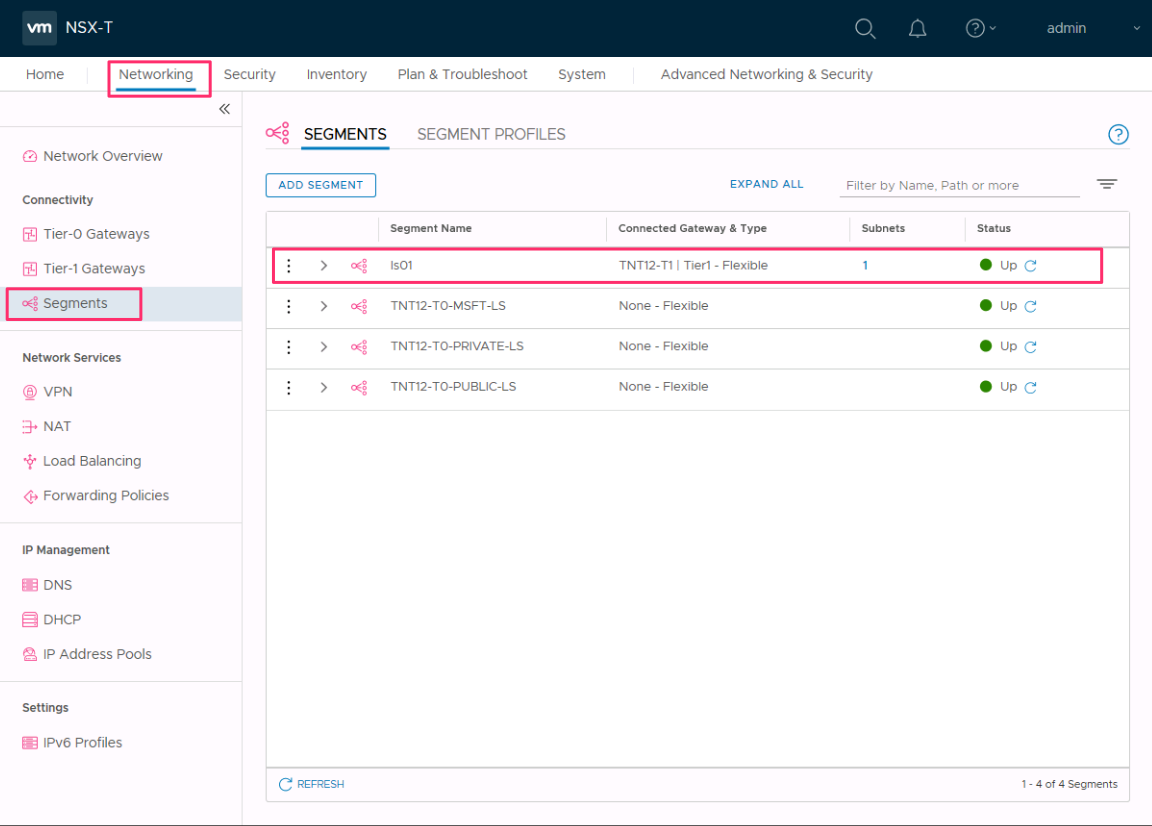

    Képernyőkép az új hálózati szegmens megerősítéséről és állapotáról az NSX-ben.

  2. A vCenter Serverben válassza a Hálózati>SDDC-Datacenter lehetőséget.

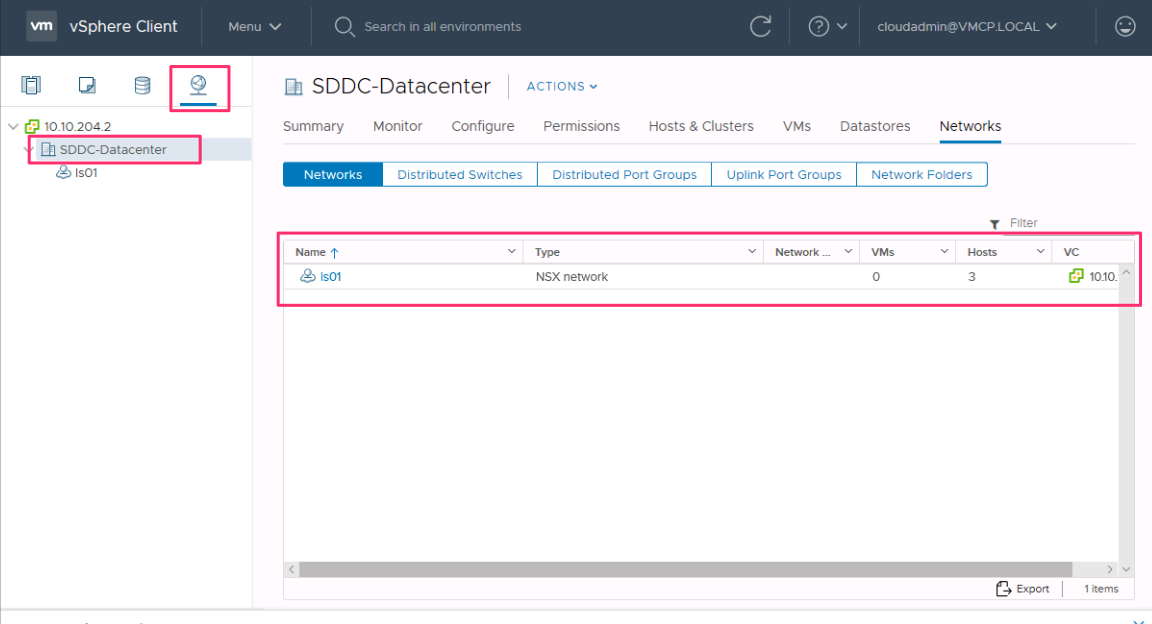

    Képernyőkép arról, hogy az új hálózati szegmens megtalálható a vCenter Serverben.

Következő lépések

Ebben az oktatóanyagban létrehozott egy NSX hálózati szegmenst a vCenter Server virtuális gépeihez.

Most már a következő műveleteket hajthatja végre:
