Interaktív jelentések létrehozása virtuálisgép-elemzési munkafüzetekkel

A munkafüzetek szövegeket, napló lekérdezéseket, metrikákat és paramétereket kombinálnak gazdag interaktív jelentésekben. A munkafüzeteket bármely más csapattag szerkesztheti, aki hozzáféréssel rendelkezik ugyanahhoz az Azure-erőforráshoz.

A munkafüzetek segítenek a következőben:

• Megismerheti a virtuális gép (VM) használatát, ha nem ismeri előre az érdeklődési köröket, például a processzorhasználatot, a lemezterületet, a memóriát és a hálózati függőségeket. Más használati elemzési eszközöktől eltérően a munkafüzetek többféle vizualizációt és elemzést is kombinálnak, így kiválóan használhatók az ilyen típusú szabadkézetes feltáráshoz.
• A kulcsszámlálók és egyéb naplóesemények metrikáinak megjelenítésével magyarázza el a csapatának, hogyan működik a nemrég kiépített virtuális gép.
• Ossza meg a virtuális gép átméretező kísérletének eredményeit a csapat többi tagjával. A kísérlet céljait szöveggel is elmagyarázhatja. Ezután megjelenítheti az egyes használati metrikákat és a kísérlet kiértékeléséhez használt elemzési lekérdezéseket, valamint egyértelmű kihívásokat arra vonatkozóan, hogy az egyes metrikák a célnál magasabbak vagy alacsonyabbak-e.
• A kimaradásnak a virtuális gép használatára gyakorolt hatásának jelentése. Egyesítheti az adatokat, a szöveges magyarázatokat és a következő lépések megvitatását, hogy megelőzze a leállásokat a jövőben.

Virtuálisgép-elemzési munkafüzetek

A virtuálisgép-elemzések a következő munkafüzeteket tartalmazzák. Ezeket a munkafüzeteket használhatja, vagy kiindulási pontként használhatja őket egyéni munkafüzetek létrehozásához az adott követelményeknek megfelelően.

Egy virtuális gép

Munkafüzet	Leírás
Teljesítmény	A Teljesítmény nézet testreszabható verzióját biztosítja, amely az összes engedélyezett Log Analytics-teljesítményszámlálót használja.
Kapcsolatok	Részletes áttekintést nyújt a virtuális gépről érkező és kimenő kapcsolatokról.

Több virtuális gép

Munkafüzet	Leírás
Teljesítmény	A Top N Lista és Diagramok nézet testreszabható verzióját biztosítja egyetlen munkafüzetben, amely az összes engedélyezett Log Analytics-teljesítményszámlálót használja.
Teljesítményszámlálók	A teljesítményszámlálók széles halmazára kiterjedő top N diagramnézetet biztosít.
Kapcsolatok	Részletes áttekintést nyújt a figyelt virtuális gépekről érkező és kimenő kapcsolatokról.
Aktív portok	Felsorolja azokat a folyamatokat, amelyek a figyelt virtuális gépek portjaihoz kötöttek, és amelyek tevékenységei a kiválasztott időkeretben vannak.
Nyitott portok	Megadja a monitorozott virtuális gépeken megnyitott portok számát és a megnyitott portok részleteit.
Sikertelen kapcsolatok	Megjeleníti a figyelt virtuális gépek sikertelen kapcsolatainak számát, a hiba trendet, valamint azt, hogy a hibák százalékos aránya növekszik-e az idő múlásával.
Biztonság és naplózás	A TCP/IP-forgalom elemzése, amely az általános kapcsolatokról, a rosszindulatú kapcsolatokról és az IP-végpontok globális helyéről jelent. Az összes funkció engedélyezéséhez engedélyeznie kell a biztonsági észlelést.
TCP-forgalom	Rangsorolt jelentés a monitorozott virtuális gépekről, valamint az elküldött, fogadott és teljes hálózati forgalomról egy rácson, és trendvonalként jelenik meg.
Adatforgalom-összehasonlítás	Lehetővé teszi a hálózati forgalom trendjeinek összehasonlítását egyetlen gép vagy gépcsoport esetében.

Új munkafüzet létrehozása

A munkafüzetek egymástól függetlenül szerkeszthető diagramokból, táblázatokból, szövegekből és beviteli vezérlőkből álló szakaszokból állnak. A munkafüzetek jobb megértéséhez nyissunk meg egy sablont, és hozzunk létre egy egyéni munkafüzetet.

1. Nyissa meg az Azure Portal Monitor menüjét.

2. Válasszon ki egy virtuális gépet.

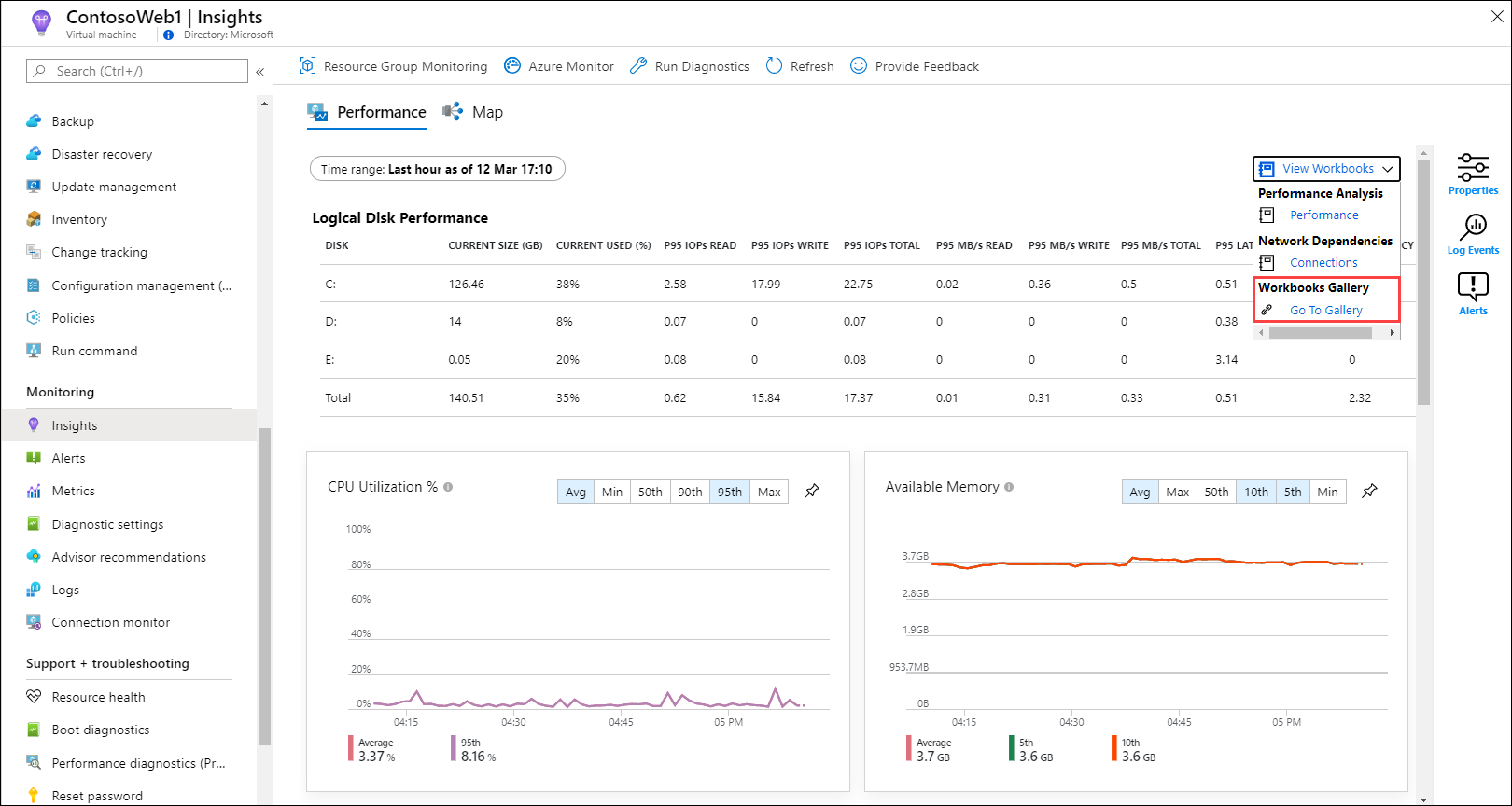

3. A Virtuálisgép-elemzések lapon válassza a Teljesítmény vagy a Térkép lapot, majd a lap hivatkozásából válassza a Munkafüzetek megtekintése lehetőséget. A legördülő listában válassza a Gyűjtemény megnyitása lehetőséget.

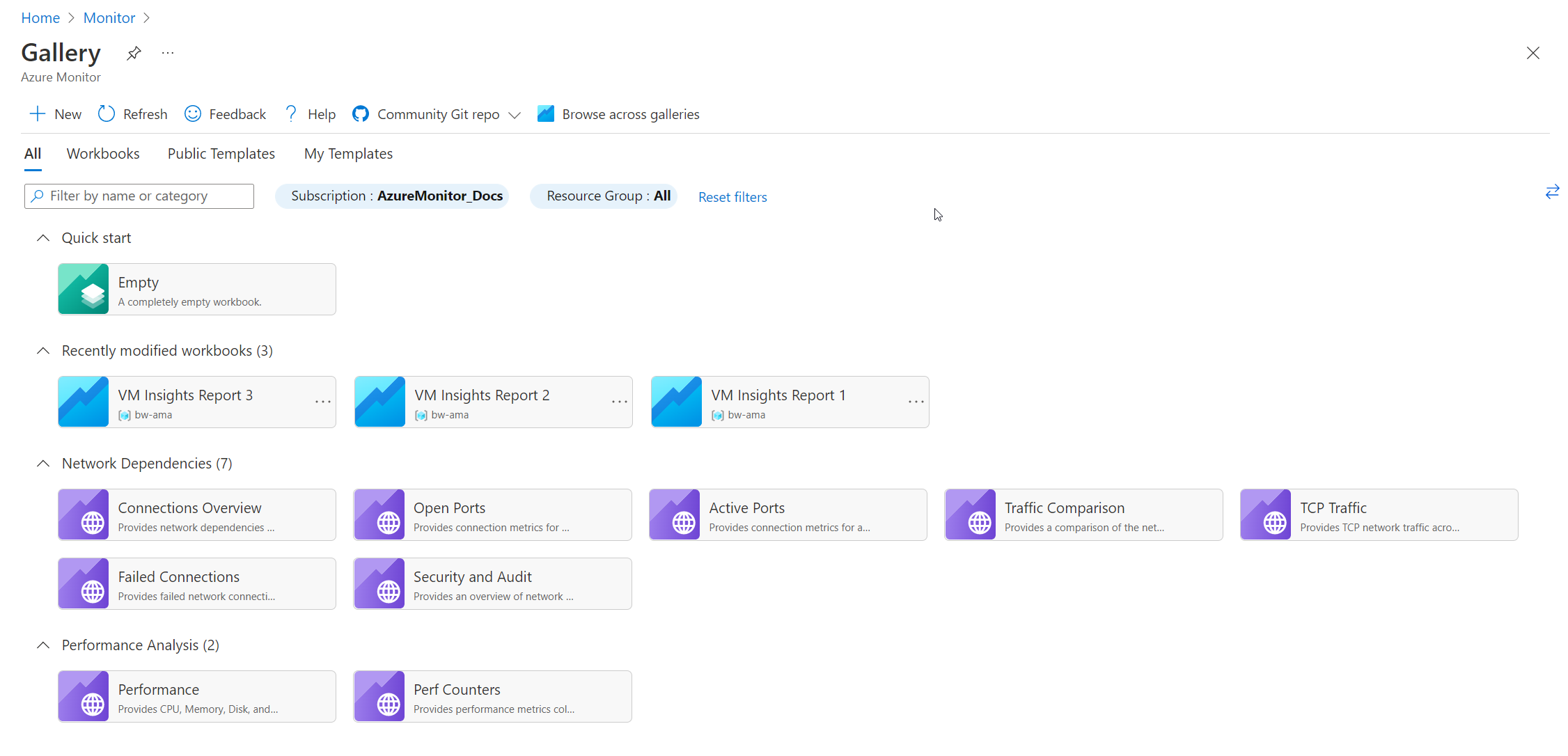

   A munkafüzettár előre összeállított munkafüzetekkel nyílik meg az első lépésekhez.

4. Hozzon létre egy új munkafüzetet az Új gombra kattintva.



Munkafüzetszakaszok szerkesztése

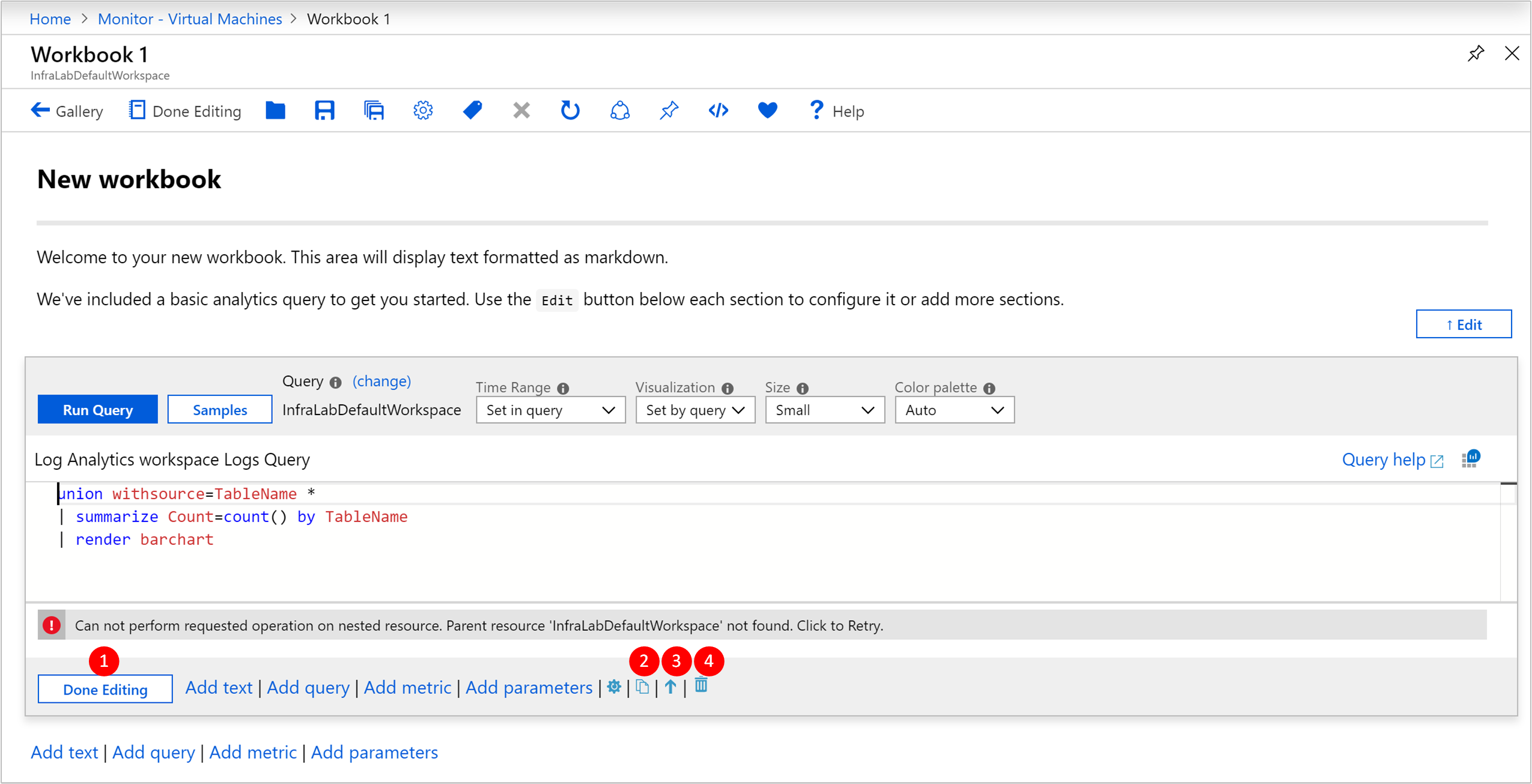

A munkafüzeteknek két módjuk van: szerkesztés és olvasás. Megnyílik egy új munkafüzet szerkesztési módban. Ez a mód a munkafüzet összes tartalmát megjeleníti, beleértve az egyébként rejtett lépéseket és paramétereket is. Az olvasási mód egyszerűsített jelentésstílusú nézetet jelenít meg. Az olvasási mód lehetővé teszi, hogy elvonja a jelentés létrehozásának összetettségét, miközben a mögöttes mechanika csak néhány kattintással elérhető, ha módosításra van szükség.

1. Miután befejezte a szakasz szerkesztését, válassza a Szakasz bal alsó sarkában található Kész szerkesztés lehetőséget.

2. Ha másolatot szeretne készíteni egy szakaszról, válassza a Szakasz klónozása ikont. Az ismétlődő szakaszok létrehozása nagyszerű módszer a lekérdezések iterációjára a korábbi iterációk elvesztése nélkül.

3. Ha fel szeretne lépni egy munkafüzet egy szakaszára, válassza az Áthelyezés felfelé vagy lefelé ikont.

4. Ha véglegesen el szeretne távolítani egy szakaszt, válassza az Eltávolítás ikont.

Szöveg és Markdown-szakaszok hozzáadása

Ha címsorokat, magyarázatokat és kommentárokat ad hozzá a munkafüzetekhez, azzal elbeszéléssé alakíthatja a táblázatok és diagramok egy csoportját. A munkafüzetek szövegszakaszai támogatják a Markdown-szintaxist a szövegformázáshoz, például címsorokhoz, félkövér, dőlt és listajeles listákhoz.

Ha szövegszakaszt szeretne hozzáadni a munkafüzethez, válassza a Munkafüzet vagy szakasz bal alsó részén található Szöveg hozzáadása lehetőséget.

Lekérdezési szakaszok hozzáadása

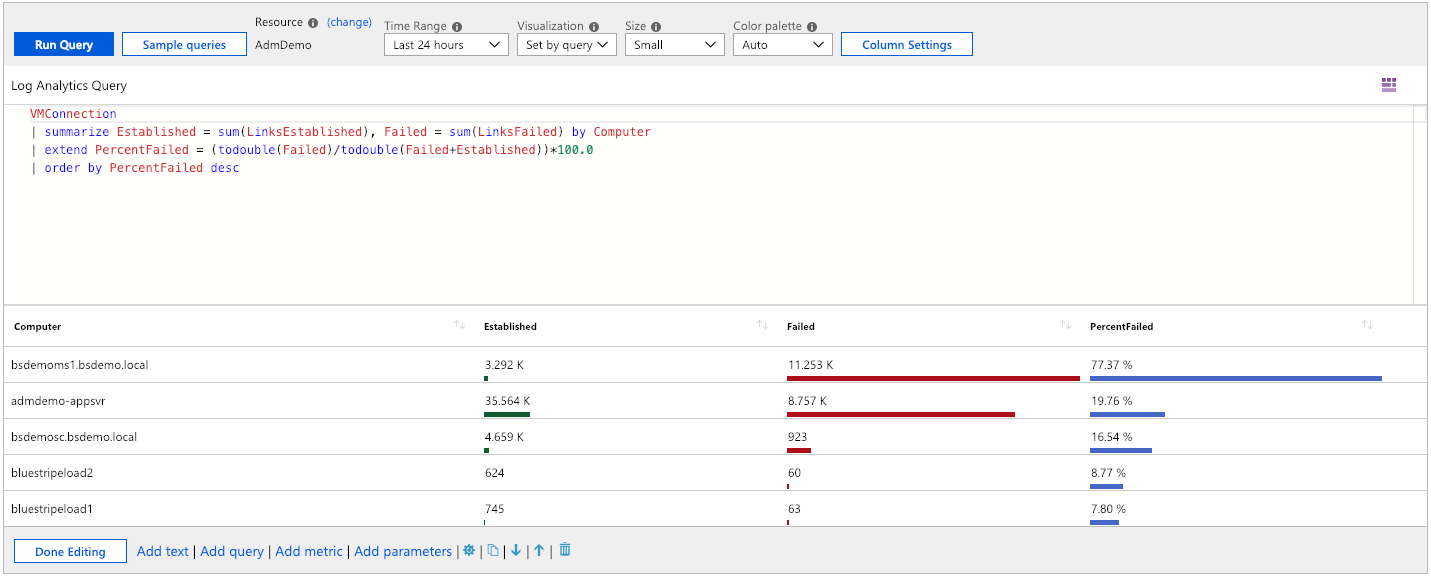

Ha lekérdezési szakaszt szeretne hozzáadni a munkafüzethez, válassza a Lekérdezés hozzáadása lehetőséget a munkafüzet vagy szakasz bal alsó részén.

A lekérdezési szakaszok rendkívül rugalmasak, és a következőkhöz hasonló kérdések megválaszolására használhatók:

• Milyen volt a cpu-kihasználtság ugyanabban az időszakban, mint a hálózati forgalom növekedése?
• Mi volt a rendelkezésre álló lemezterület trendje az elmúlt hónapban?
• Hány hálózati csatlakozási hibát tapasztalt a virtuális gépem az elmúlt két hétben?

Emellett nem korlátozódik a lekérdezésre annak a virtuális gépnek a környezetéből, amelyből megnyitotta a munkafüzetet. Több virtuális gép és Log Analytics-munkaterület közötti lekérdezéshez hozzáféréssel kell rendelkeznie ezekhez az erőforrásokhoz.

Ha más Log Analytics-munkaterületekről vagy egy adott Application Insights-alkalmazásból szeretne adatokat felvenni, használja a munkaterület azonosítóját. Az erőforrás-alapú lekérdezésekkel kapcsolatos további információkért tekintse meg a hivatalos útmutatót.

Speciális elemzési lekérdezési beállítások

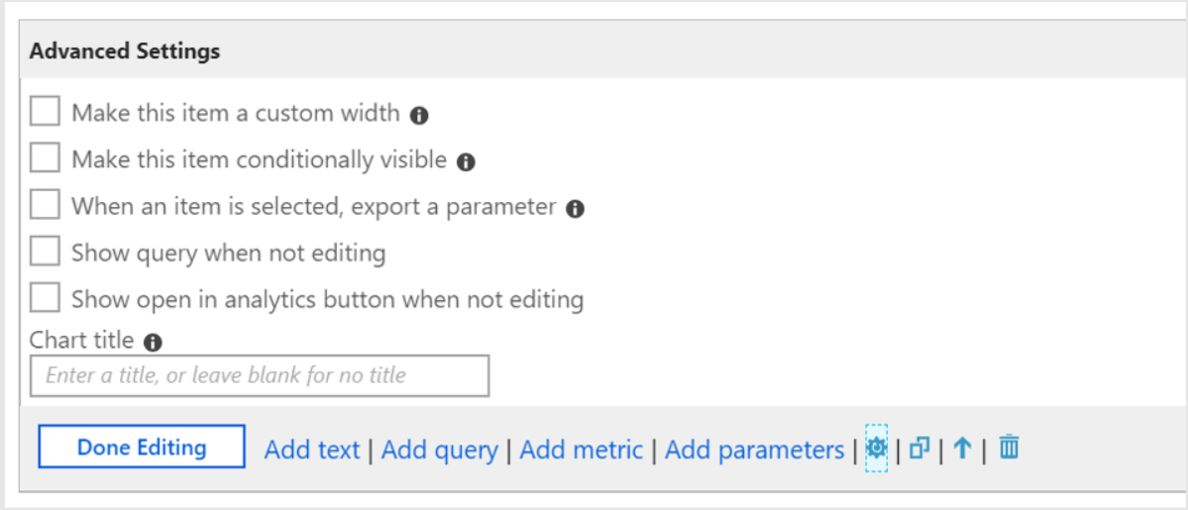

Minden szakasz saját speciális beállításokkal rendelkezik, amelyek a Paraméterek hozzáadása beállítás ikonon keresztül érhetők el.

Beállítás	Leírás
Egyéni szélesség	Tetszőleges méretűvé tesz egy elemet, hogy egyetlen sorban több elemet is elférjen a diagramok és táblázatok gazdag interaktív jelentésekbe való rendezéséhez.
Feltételesen látható	Megadja, hogy olvasási módban egy paraméter alapján rejtse el a lépéseket.
Paraméter exportálása	Lehetővé teszi, hogy a rács vagy diagram kijelölt sora későbbi lépésekkel módosítsa az értékeket, vagy láthatóvá váljon.
Lekérdezés megjelenítése szerkesztés közben	Megjeleníti a diagramot vagy táblázatot megelőző lekérdezést olvasási módban is.
Megnyitás megjelenítése az elemzésben gomb, ha nem szerkeszt	Hozzáadja az Elemzés ikont a diagram jobb sarkához, hogy lehetővé tegye az egykattintásos hozzáférést.

A legtöbb beállítás meglehetősen intuitív, de egy paraméter exportálásának megértéséhez érdemes megvizsgálni egy munkafüzetet, amely ezt a funkciót használja.

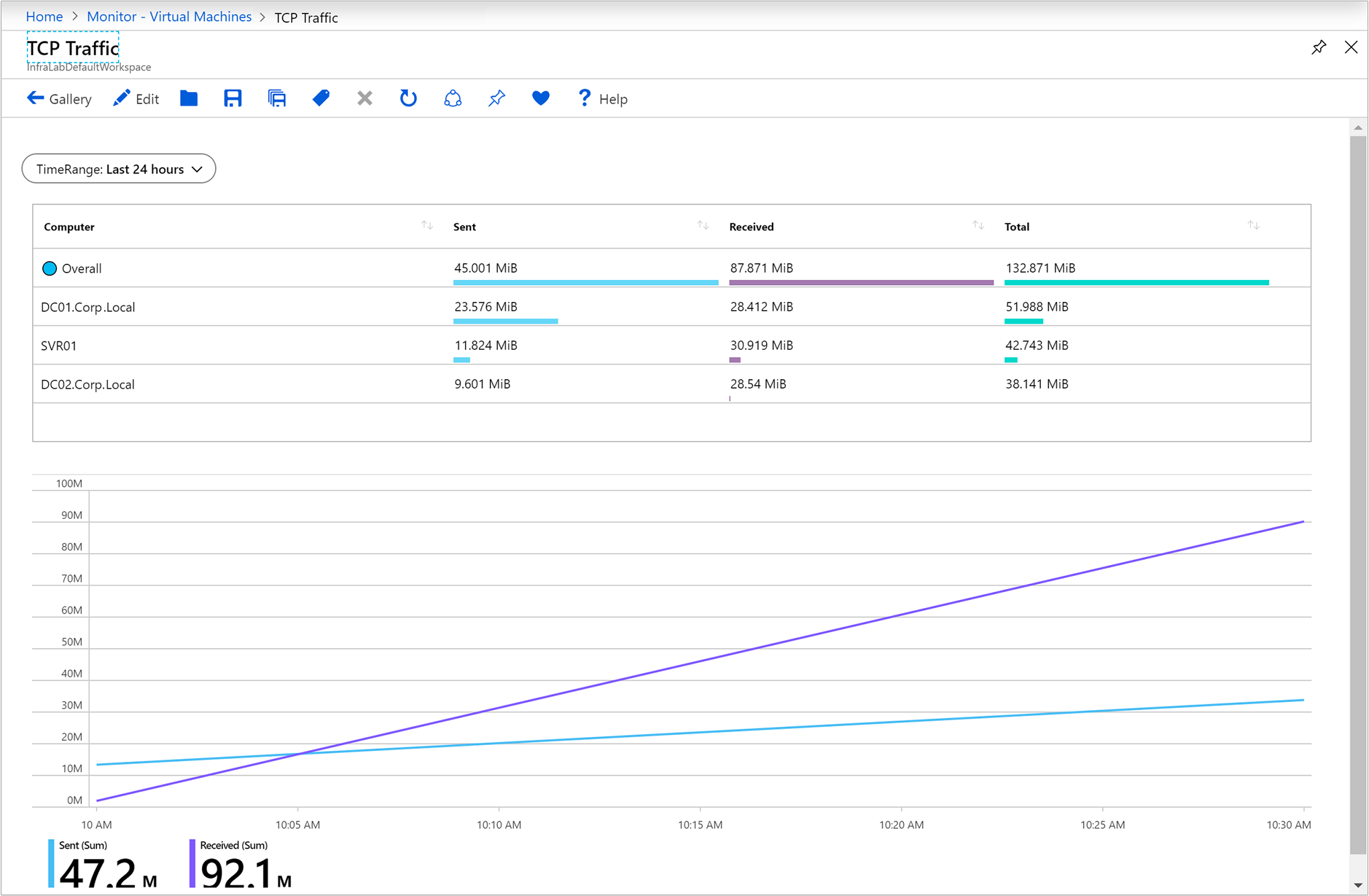

Az egyik előre összeállított munkafüzet, a TCP Traffic információt nyújt a virtuális gép kapcsolati metrikáiról.

A munkafüzet első szakasza a napló lekérdezési adatain alapul. A második szakasz a napló lekérdezési adatain is alapul, de ha kiválaszt egy sort az első táblában, interaktív módon frissíti a diagramok tartalmát.

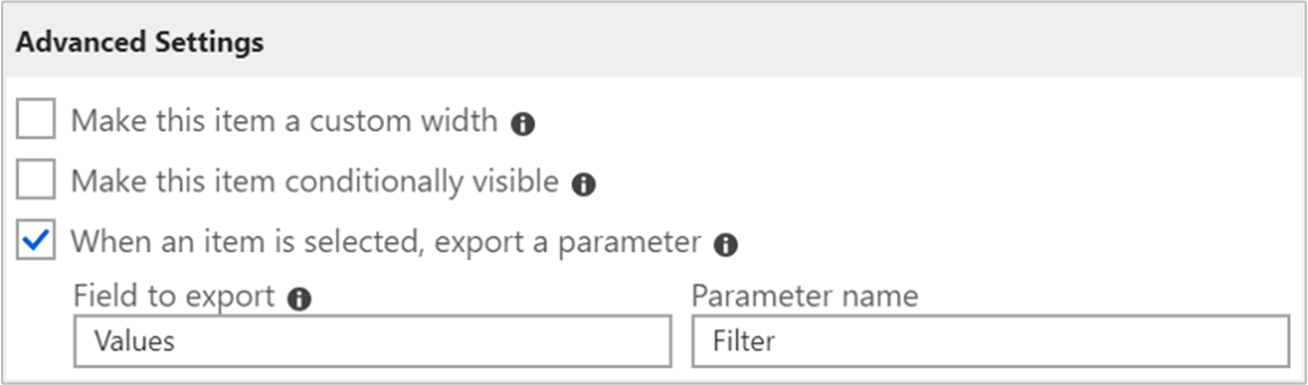

A viselkedés az Elem kiválasztásakor lehetőség van arra , hogy exportáljon egy speciális paraméterbeállításokat , amelyek engedélyezve vannak a tábla napló lekérdezésében.

A második napló lekérdezés ezután az exportált értékeket használja, amikor egy sor van kiválasztva a szakaszfejléc és a diagramok által használt értékek készletének létrehozásához. Ha nincs kijelölve sor, elrejti a szakaszfejléceket és a diagramokat.

A második szakasz rejtett paramétere például a rácsban kijelölt sor alábbi hivatkozását használja:

VMConnection
| where TimeGenerated {TimeRange}
| where Computer in ("{ComputerName}") or '*' in ("{ComputerName}")
| summarize Sent = sum(BytesSent), Received = sum(BytesReceived) by bin(TimeGenerated, {TimeRange:grain})

Metrikák hozzáadása szakaszok

A metrikák szakasz teljes hozzáférést biztosít az Azure Monitor-metrikák adatainak interaktív jelentésekbe való beépítéséhez. A virtuálisgép-elemzésekben az előre összeállított munkafüzetek általában elemzési lekérdezési adatokat tartalmaznak a metrikaadatok helyett. Metrikaadatokkal rendelkező munkafüzeteket hozhat létre, amelyek lehetővé teszik, hogy mindkét funkció előnyeit teljes mértékben kihasználja egy helyen. Emellett metrikaadatokat is lekérhet az erőforrásokból azon előfizetésekben, amelyekhez hozzáféréssel rendelkezik.

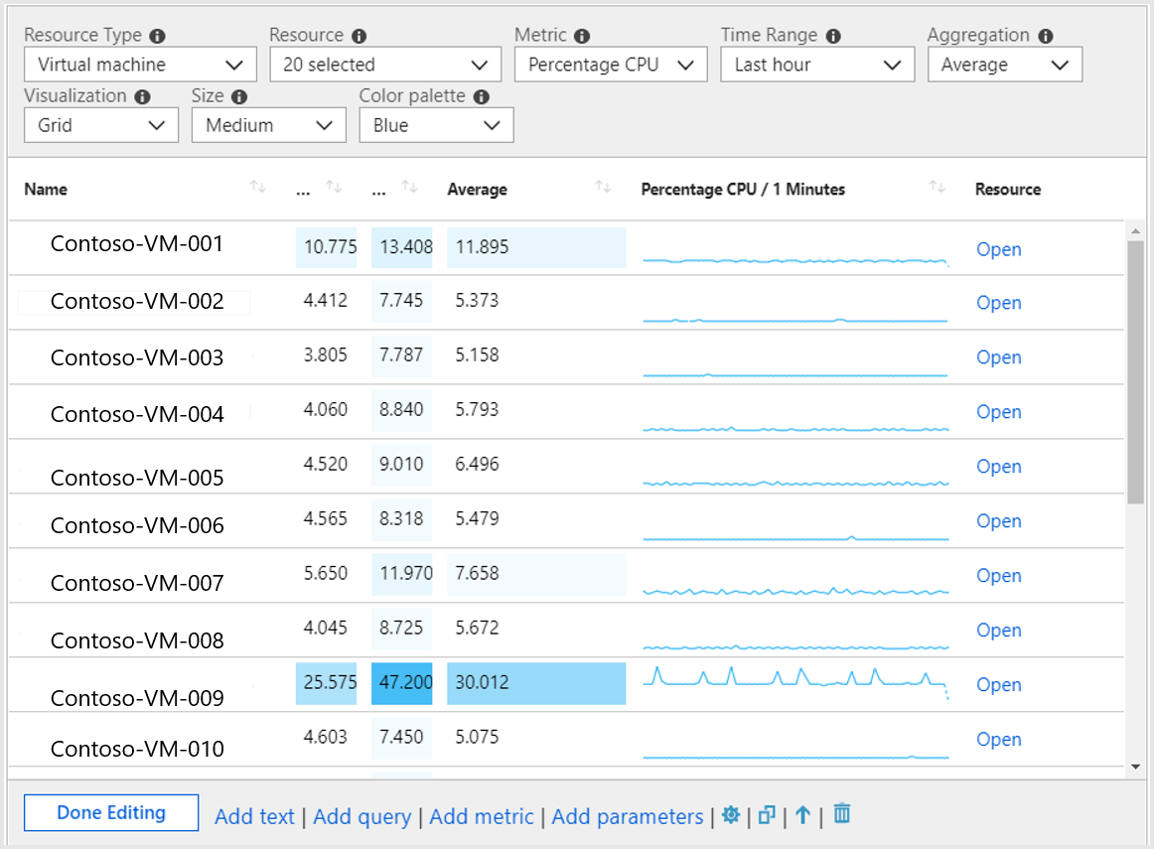

Íme egy példa a virtuálisgép-adatok munkafüzetbe való behúzására, amely a processzorteljesítmény rácsos vizualizációját biztosítja.

Paraméterszakaszok hozzáadása

A munkafüzet paraméterei lehetővé teszik a munkafüzet értékeinek módosítását anélkül, hogy manuálisan kellene szerkesztenie a lekérdezést vagy a szövegszakaszokat. Ez eltávolítja a mögöttes elemzési lekérdezés nyelvének megértésére vonatkozó követelményt, és jelentősen kiterjeszti a munkafüzetalapú jelentéskészítés potenciális célközönségét.

A paraméterek értékeit a lekérdezések, szövegek vagy más paraméterszakaszok lecserélik úgy, hogy a paraméter nevét kapcsos zárójelekbe helyezi, például {parameterName}. A paraméternevek a JavaScript-azonosítókhoz, betűrendekhez vagy aláhúzásjelekhez hasonló szabályokra korlátozódnak, amelyeket alfanumerikus karakterek vagy aláhúzásjelek követnek. Az a1 például engedélyezett, de az 1a nem engedélyezett.

A paraméterek lineárisak, a munkafüzet tetejétől kezdve a későbbi lépésekig haladnak. A munkafüzet későbbi részében deklarált paraméterek felülbírálhatják a korábban deklarált paramétereket. A lekérdezéseket használó paraméterek hozzáférhetnek a korábban definiált paraméterek értékeihez. A paraméterek magukban a paraméterekben is lineárisak, balról jobbra, ahol a jobb oldali paraméterek az ugyanabban a lépésben korábban deklarált paramétertől függhetnek.

Jelenleg négy különböző paramétertípus támogatott:

Paraméter	Leírás
Szöveges	Lehetővé teszi, hogy a felhasználó szerkessze a szövegdobozt. Igény szerint megadhat egy lekérdezést, amely kitölti az alapértelmezett értéket.
Legördülő menü	Lehetővé teszi, hogy a felhasználó válasszon egy értékkészlet közül.
Időtartomány-választó	Lehetővé teszi, hogy a felhasználó előre meghatározott időtartomány-értékek közül válasszon, vagy válasszon egy egyéni időtartományból.
Erőforrás-választó	Lehetővé teszi, hogy a felhasználó a munkafüzethez kiválasztott erőforrások közül válasszon.

Szövegparaméter használata

A szövegmezőbe beírt értéket a rendszer közvetlenül a lekérdezésben cseréli le, és nem lép ki és nem idéz. Ha a szükséges érték egy sztring, a lekérdezésnek egyetlen idézőjelet kell megadnia a paraméter körül. Ilyen például a "{parameter}".

A szöveges paraméter lehetővé teszi, hogy a szövegmezőben lévő érték bárhol használható legyen. Ez lehet táblanév, oszlopnév, függvénynév vagy operátor. A szöveges paraméter típusa olyan beállítással rendelkezik, amely az Alapértelmezett érték lekérése az elemzési lekérdezésből, amely lehetővé teszi, hogy a munkafüzet szerzője lekérdezéssel töltse ki a szövegmező alapértelmezett értékét.

Ha napló lekérdezésből használja az alapértelmezett értéket, a rendszer csak az első sor (0. sor, 0. oszlop) első értékét használja alapértelmezett értékként. Ezért azt javasoljuk, hogy korlátozza a lekérdezést, hogy csak egy sort és egy oszlopot ad vissza. A lekérdezés által visszaadott egyéb adatok figyelmen kívül lesznek hagyva.

Bármilyen értéket is ad vissza a lekérdezés, a függvény közvetlenül, nem lépkedő vagy idézőjellel helyettesíti. Ha a lekérdezés nem ad vissza sorokat, a paraméter eredménye vagy üres sztring (ha a paraméter nem kötelező), vagy nem definiálva (ha a paraméter szükséges).

Legördülő lista használata

A legördülő paraméter típusa lehetővé teszi egy legördülő vezérlő létrehozását, amely egy vagy több érték kiválasztására szolgál.

A legördülő menüt egy naplólekérdezés vagy JSON tölti ki. Ha a lekérdezés egy oszlopot ad vissza, az oszlop értékei a legördülő vezérlőben lévő érték és címke is. Ha a lekérdezés két oszlopot ad vissza, az első oszlop az érték, a második pedig a legördülő menüben látható címke. Ha a lekérdezés három oszlopot ad vissza, a harmadik oszlop jelzi a legördülő lista alapértelmezett kijelölését. Ez az oszlop bármilyen típusú lehet, de a legegyszerűbb a bool vagy numerikus típusok használata, ahol a 0 hamis és az 1 igaz.

Ha az oszlop sztring típusú, akkor a null/üres sztring hamisnak minősül. Minden más érték igaznak minősül. Az egykijelöléses legördülő listák esetében a rendszer az első igaz értékkel rendelkező értéket használja alapértelmezett kijelölésként. A többszörös kijelölési legördülő listák esetében a program az alapértelmezett kijelölt értékként az összes igaz értékkel rendelkező értéket használja. A legördülő menü elemei tetszőleges sorrendben jelennek meg a lekérdezés által visszaadott sorokban.

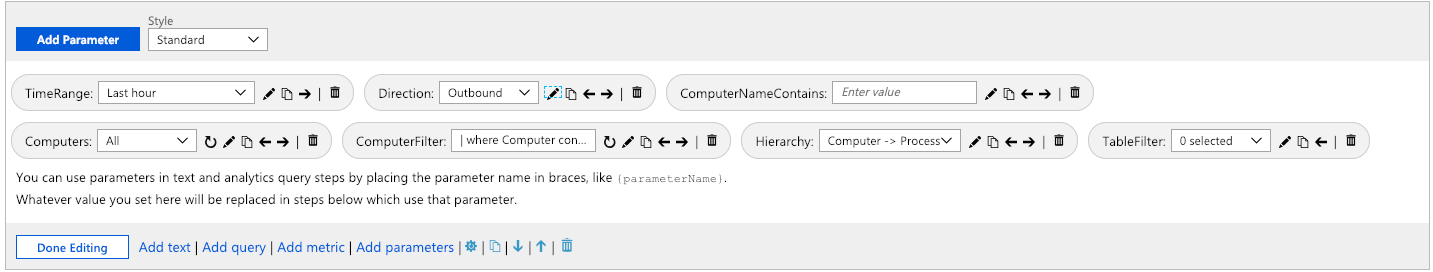

Tekintsük át a Kapcsolatok áttekintése jelentésben található paramétereket. Válassza az Irány melletti szerkesztési szimbólumot.

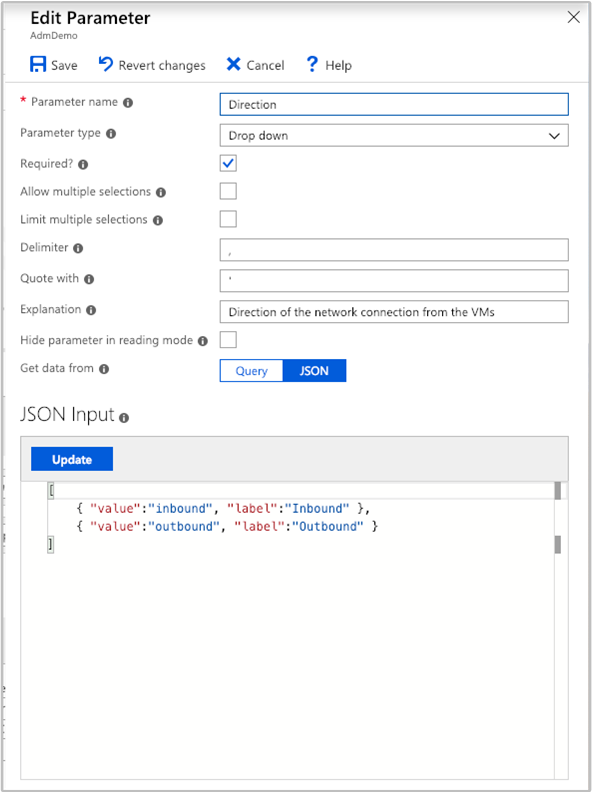

Ez a művelet megnyitja a Paraméter szerkesztése panelt.

A JSON lehetővé teszi, hogy tartalommal kitöltött tetszőleges táblázatot hozzon létre. A következő JSON például két értéket hoz létre a legördülő menüben:

[
    { "value": "inbound", "label": "Inbound"},
    { "value": "outbound", "label": "Outbound"}
]

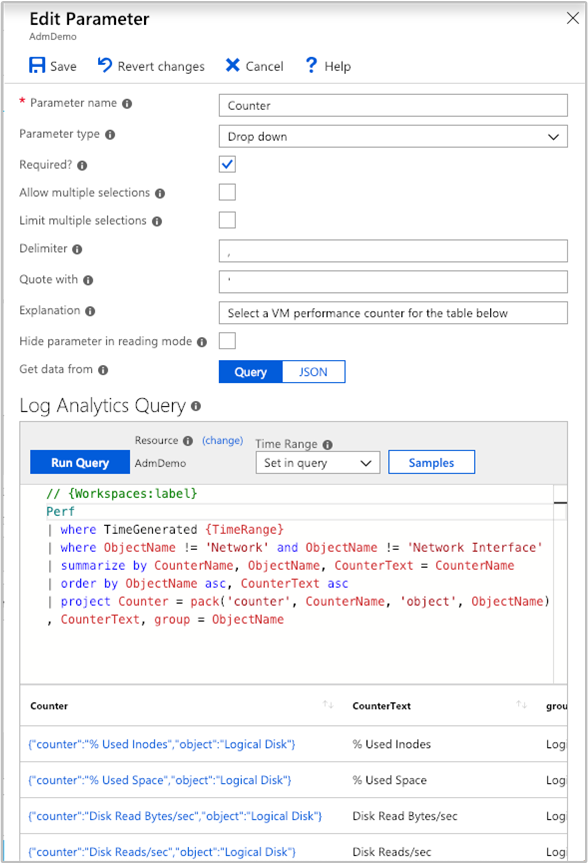

Egy alkalmazhatóbb példa egy legördülő lista használata a teljesítményszámlálók név szerinti halmazából való választáshoz:

Perf
| summarize by CounterName, ObjectName
| order by ObjectName asc, CounterName asc
| project Counter = pack('counter', CounterName, 'object', ObjectName), CounterName, group = ObjectName

A lekérdezés a következő eredményeket jeleníti meg:

A legördülő listák hatékony eszközök, amelyekkel interaktív jelentéseket szabhat testre és hozhat létre.

Időtartomány paraméterei

A legördülő paraméter típusával saját egyéni időtartomány-paramétert készíthet. A házon kívül időtartomány paramétertípust akkor is használhatja, ha nincs szüksége ugyanolyan fokú rugalmasságra.

Az időtartomány paramétertípusainak 15 alapértelmezett tartománya van, amelyek öt perctől az elmúlt 90 napig tartanak. Lehetőség van egyéni időtartomány-kijelölés engedélyezésére is. A jelentés operátora kiválaszthatja az időtartomány explicit kezdési és leállítási értékeit.

Erőforrás-választó

Az erőforrásválasztó paramétertípus lehetővé teszi, hogy a jelentést bizonyos típusú erőforrásokra terjedjen ki. Az erőforrásválasztó típust használó előre összeállított munkafüzetre példa a Teljesítmény munkafüzet.

Munkafüzetek mentése és megosztása a csapattal

A munkafüzetek egy Log Analytics-munkaterületen vagy virtuálisgép-erőforráson belül vannak mentve, attól függően, hogy hogyan fér hozzá a munkafüzetek gyűjteményéhez. A munkafüzet menthető az Ön számára privát Saját jelentések szakaszba vagy a Megosztott jelentések szakaszba, amely mindenki számára elérhető, aki hozzáfér az erőforráshoz. Az erőforrás összes munkafüzetének megtekintéséhez válassza a Megnyitás lehetőséget.

A Saját jelentésekben jelenleg használt munkafüzet megosztása:

1. Válassza a Megnyitás lehetőséget.
2. Jelölje ki a megosztani kívánt munkafüzet melletti három pontot (...).
3. Válassza az Áthelyezés megosztott jelentésekre lehetőséget.

Ha egy munkafüzetet hivatkozással vagy e-mailben szeretne megosztani, válassza a Megosztás lehetőséget. Ne feledje, hogy a hivatkozás címzettjeinek hozzá kell férnie ehhez az erőforráshoz az Azure Portalon a munkafüzet megtekintéséhez. A módosítások elvégzéséhez a címzetteknek legalább közreműködői engedélyre van szükségük az erőforráshoz.

Munkafüzetre mutató hivatkozás rögzítése Azure-irányítópultra:

1. Válassza a Megnyitás lehetőséget.
2. Jelölje ki a rögzíteni kívánt munkafüzet melletti három pontot (...).
3. Válassza a Rögzítés az irányítópulton lehetőséget.

Következő lépések

• A korlátozások és a virtuális gépek általános teljesítményének azonosításához tekintse meg az Azure-beli virtuális gépek teljesítményét.
• A felderített alkalmazásfüggőségekről további információt a virtuálisgép-elemzések térképének megtekintése című témakörben talál.
