Logikai alkalmazásokhoz készült JSON-munkafolyamatdefiníciók létrehozása, szerkesztése, vagy kiterjesztése az Azure Logic Appsben

Cikk
05/31/2024

A következőkre vonatkozik: Azure Logic Apps (Használat)

Amikor az Azure Logic Appsben automatizált munkafolyamatokkal hoz létre vállalati integrációs megoldásokat, a mögöttes munkafolyamat-definíciók egyszerű és deklaratív JavaScript Object Notation (JSON) jelölést és a munkafolyamat-definíciós nyelv (WDL) sémát használnak a leírásukhoz és érvényesítésükhöz. Ezek a formátumok megkönnyítik a munkafolyamat-definíciók olvasását és megértését anélkül, hogy sokat tudnának a kódról. Ha automatizálni szeretné a logikai alkalmazás erőforrásainak létrehozását és üzembe helyezését, a munkafolyamat-definíciókat Azure-erőforrásokként is belefoglalhatja az Azure Resource Manager-sablonokba. A logikai alkalmazások létrehozásához, kezeléséhez és üzembe helyezéséhez ezután használhatja az Azure PowerShellt, az Azure CLI-t vagy az Azure Logic Apps REST API-kat.

A munkafolyamat-definíciók JSON-ban való használatához nyissa meg a Kódnézet szerkesztőt, amikor az Azure Portalon vagy a Visual Studióban dolgozik, vagy másolja a definíciót a kívánt szerkesztőbe. Ha még nem használja az Azure Logic Appst, tekintse át a Használati logikai alkalmazás munkafolyamata című példát.

Feljegyzés

Egyes Azure Logic Apps-képességek, például paraméterek és több eseményindító definiálása a munkafolyamat-definíciókban, csak a JSON-ban érhetők el, a munkafolyamat-tervezőben nem. Ezekhez a feladatokhoz tehát Kód nézetben vagy egy másik szerkesztőben kell dolgoznia.

JSON szerkesztése – Azure Portal

Jelentkezzen be az Azure Portalra.
A bal oldali menüben válassza a Minden szolgáltatás lehetőséget. A keresőmezőben keresse meg a "logikai alkalmazásokat", majd az eredmények közül válassza ki a logikai alkalmazást.
A logikai alkalmazás menüjében, a Fejlesztési eszközök területen válassza a Logikai alkalmazás kódnézetét.

Megnyílik a Kódnézet szerkesztő, és JSON formátumban jeleníti meg a munkafolyamat definícióját.

JSON szerkesztése – Visual Studio

Mielőtt a Visual Studióban dolgozhat a munkafolyamat-definíción, győződjön meg arról, hogy telepítette a szükséges eszközöket. Ha logikai alkalmazást szeretne létrehozni a Visual Studióval, tekintse át a következő rövid útmutatót: Feladatok és folyamatok automatizálása az Azure Logic Apps - Visual Studio használatával.

A Visual Studióban megnyithatja a létrehozott és üzembe helyezett logikai alkalmazásokat közvetlenül az Azure Portalról, vagy Azure Resource Manager-projektként a Visual Studióból.

Nyissa meg a logikai alkalmazást tartalmazó Visual Studio-megoldást vagy Azure Resource Group-projektet .
Keresse meg és nyissa meg a munkafolyamat-definíciót, amely alapértelmezés szerint egy LogicApp.json nevű Resource Manager-sablonban jelenik meg. Ezt a sablont különböző környezetekben való üzembe helyezéshez használhatja és testre szabhatja.

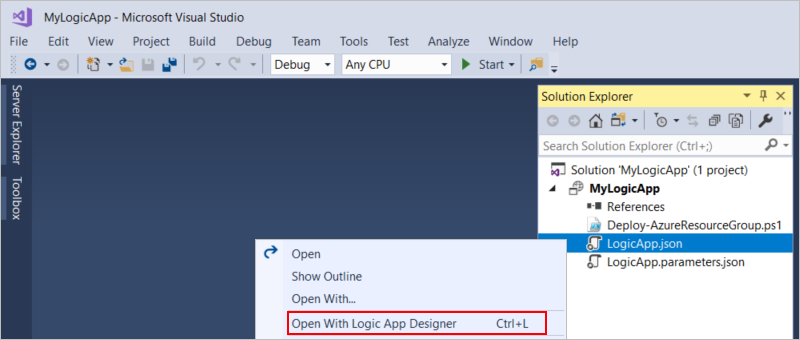

Nyissa meg a munkafolyamat-definíció és -sablon helyi menüjét. Válassza a lehetőséget az elem megnyitására a Logikaialkalmazás-tervezővel.

Tipp.

Ha nem rendelkezik ezzel a paranccsal a Visual Studio 2019-ben, ellenőrizze, hogy rendelkezik-e a Visual Studio legújabb frissítésével.
A munkafolyamat-tervező alján válassza a Kódnézet lehetőséget.

Megnyílik a Kódnézet szerkesztő, és JSON formátumban jeleníti meg a munkafolyamat definícióját.
A Tervező nézethez való visszatéréshez a Kódnézet szerkesztő alján válassza a Tervezés lehetőséget.

Paraméterek

Az üzembehelyezési életciklus általában különböző fejlesztési, tesztelési, előkészítési és éles környezetekkel rendelkezik. Ha olyan értékekkel rendelkezik, amelyeket újra fel szeretne használni a logikai alkalmazásban anélkül, hogy az üzembe helyezési igényektől függően változna, létrehozhat egy Azure Resource Manager-sablont a munkafolyamat-definícióhoz, hogy a logikai alkalmazások üzembe helyezését is automatizálhassa.

Ezeket az általános lépéseket követve paraméterezheti vagy definiálhatja és használhatja a paramétereket ezekhez az értékekhez. Ezután megadhatja az értékeket egy külön paraméterfájlban, amely átadja ezeket az értékeket a sablonnak. Így egyszerűbben módosíthatja ezeket az értékeket anélkül, hogy frissítenie kellene és újra kellene üzembe helyeznie a logikai alkalmazást. További részletekért lásd : Áttekintés: Logikai alkalmazások üzembe helyezésének automatizálása Azure Resource Manager-sablonokkal.

A sablonban definiáljon sablonparamétereket és munkafolyamat-definíciós paramétereket az üzembe helyezéskor és a futtatókörnyezetben használandó értékek elfogadásához.

A sablonparaméterek a munkafolyamat-definíción kívül eső paraméterek szakaszában vannak definiálva, míg a munkafolyamat-definícióban található paraméterek szakaszban vannak definiálva.
Cserélje le a rögzített értékeket azokra a kifejezésekre, amelyek ezekre a paraméterekre hivatkoznak. A sablonkifejezések a munkafolyamat-definíciós kifejezésektől eltérő szintaxist használnak.

Ne bonyolítsa a kódot úgy, hogy nem használ sablonkifejezéseket, amelyeket az üzembe helyezéskor kiértékel a rendszer a futtatókörnyezetben kiértékelt munkafolyamat-definíciós kifejezéseken belül. Csak a munkafolyamat-definíción kívüli sablonkifejezéseket használja. Csak munkafolyamat-definíciós kifejezéseket használjon a munkafolyamat-definícióban.

A munkafolyamat-definíciós paraméterek értékeinek megadásakor sablonparaméterekre hivatkozhat a munkafolyamat-definíción kívül eső, de a logikai alkalmazás erőforrásdefiníciójában lévő paraméterek szakaszával. Így sablonparaméter-értékeket adhat át a munkafolyamat-definíció paramétereinek.
A paraméterek értékeit egy külön paraméterfájlban tárolja, és az üzembe helyezéssel együtt foglalja bele a fájlt.

Függvényekkel rendelkező sztringek feldolgozása

Az Azure Logic Apps különböző függvényekkel rendelkezik a sztringek kezeléséhez. Tegyük fel például, hogy egy cégnevet szeretne átadni egy rendelésből egy másik rendszernek. Azonban nem biztos abban, hogy megfelelően kezeli a karakterkódolást. Ezen a sztringen elvégezheti a base64 kódolást, de az URL-címben való feloldás elkerülése érdekében több karaktert is lecserélhet. Emellett csak a cégnévhez kell alászúrni, mert az első öt karaktert nem használja a rendszer.

{
  "$schema": "https://schema.management.azure.com/schemas/2016-06-01/Microsoft.Logic.json",
  "contentVersion": "1.0.0.0",
  "parameters": {
    "order": {
      "defaultValue": {
        "quantity": 10,
        "id": "myorder1",
        "companyName": "NAME=Contoso"
      },
      "type": "Object"
    }
  },
  "triggers": {
    "request": {
      "type": "Request",
      "kind": "Http"
    }
  },
  "actions": {
    "order": {
      "type": "Http",
      "inputs": {
        "method": "GET",
        "uri": "https://www.example.com/?id=@{replace(replace(base64(substring(parameters('order').companyName,5,sub(length(parameters('order').companyName), 5) )),'+','-') ,'/' ,'_' )}"
      }
    }
  },
  "outputs": {}
}

Ezek a lépések bemutatják, hogyan dolgozza fel ez a példa ezt a sztringet belülről kívülre:

"uri": "https://www.example.com/?id=@{replace(replace(base64(substring(parameters('order').companyName,5,sub(length(parameters('order').companyName), 5) )),'+','-') ,'/' ,'_' )}"

Kérje le a length() cég nevét, így a karakterek teljes számát kapja meg.
Rövidebb sztring lekéréséhez vonja ki a karakterláncot 5.
Most szerezze be a substring(). Kezdje az indexet 5, és lépjen a sztring többi részéhez.
Konvertálja ezt az alsztringet sztringgé base64() .
Most replace() az + összes karakter karakterrel - .
replace() Végül az / összes karakter karakterrel_.

Listaelemek leképezése tulajdonságértékekre, majd térképek használata paraméterekként

Ha egy tulajdonság értéke alapján különböző eredményeket szeretne lekérni, létrehozhat egy olyan térképet, amely megfelel az egyes tulajdonságértékek egy eredménynek, majd ezt a leképezést használja paraméterként.

Ez a munkafolyamat például paraméterekként definiál bizonyos kategóriákat, és egy térképet, amely megfelel ezeknek a kategóriáknak egy adott URL-címmel. Először a munkafolyamat lekéri a cikkek listáját. Ezután a munkafolyamat a térkép használatával megkeresi az egyes cikkek kategóriáinak megfelelő URL-címet.

A intersection() függvény ellenőrzi, hogy a kategória megfelel-e egy ismert definiált kategóriának.
Az egyező kategória lekérése után a példa szögletes zárójelek használatával lekéri az elemet a térképről: parameters[...]

{
  "$schema": "https://schema.management.azure.com/schemas/2016-06-01/Microsoft.Logic.json",
  "contentVersion": "1.0.0.0",
  "parameters": {
    "specialCategories": {
      "defaultValue": [
        "science",
        "google",
        "microsoft",
        "robots",
        "NSA"
      ],
      "type": "Array"
    },
    "destinationMap": {
      "defaultValue": {
        "science": "https://www.nasa.gov",
        "microsoft": "https://www.microsoft.com/en-us/default.aspx",
        "google": "https://www.google.com",
        "robots": "https://en.wikipedia.org/wiki/Robot",
        "NSA": "https://www.nsa.gov/"
      },
      "type": "Object"
    }
  },
  "triggers": {
    "Request": {
      "type": "Request",
      "kind": "http"
    }
  },
  "actions": {
    "getArticles": {
      "type": "Http",
      "inputs": {
        "method": "GET",
        "uri": "https://ajax.googleapis.com/ajax/services/feed/load?v=1.0&q=https://feeds.wired.com/wired/index"
      }
    },
    "forEachArticle": {
      "type": "foreach",
      "foreach": "@body('getArticles').responseData.feed.entries",
      "actions": {
        "ifGreater": {
          "type": "if",
          "expression": "@greater(length(intersection(item().categories, parameters('specialCategories'))), 0)",
          "actions": {
            "getSpecialPage": {
              "type": "Http",
              "inputs": {
                "method": "GET",
                "uri": "@parameters('destinationMap')[first(intersection(item().categories, parameters('specialCategories')))]"
              }
            }
          }
        }
      },
      "runAfter": {
        "getArticles": [
          "Succeeded"
        ]
      }
    }
  }
}

Adatok lekérése a Date függvényekkel

Ha olyan adatforrásból szeretne adatokat lekérni, amely nem támogatja natívan az eseményindítókat, a Date függvényekkel dolgozhat az időkkel és a dátumokkal. Ez a kifejezés például azt határozza meg, hogy a munkafolyamat lépései mennyi ideig tartanak, belülről kívülre haladva:

"expression": "@less(actions('order').startTime,addseconds(utcNow(),-1))",

A műveletből order bontsa ki a startTime.
Az aktuális idő lekérése a következővel utcNow(): .
Kivonás egy másodperccel:

addseconds(..., -1)

Más időegységeket is használhat, például minutes vagy hours.
Most összehasonlíthatja ezt a két értéket.

Ha az első érték kisebb, mint a második érték, akkor a rendelés első elhelyezése óta több mint egy másodperc telt el.

A dátumok formázásához használhat sztringformaírókat. Például a RFC1123 lekéréséhez használja a következőt utcnow('r'): . További információ a dátumformázásról.

{
  "$schema": "https://schema.management.azure.com/schemas/2016-06-01/Microsoft.Logic.json",
  "contentVersion": "1.0.0.0",
  "parameters": {
    "order": {
      "defaultValue": {
        "quantity": 10,
        "id": "myorder-id"
      },
      "type": "Object"
    }
  },
  "triggers": {
    "Request": {
      "type": "request",
      "kind": "http"
    }
  },
  "actions": {
    "order": {
      "type": "Http",
      "inputs": {
        "method": "GET",
        "uri": "https://www.example.com/?id=@{parameters('order').id}"
      }
    },
    "ifTimingWarning": {
      "type": "If",
      "expression": "@less(actions('order').startTime,addseconds(utcNow(),-1))",
      "actions": {
        "timingWarning": {
          "type": "Http",
          "inputs": {
            "method": "GET",
            "uri": "https://www.example.com/?recordLongOrderTime=@{parameters('order').id}&currentTime=@{utcNow('r')}"
          }
        }
      },
      "runAfter": {
        "order": [
          "Succeeded"
        ]
      }
    }
  },
  "outputs": {}
}

Következő lépések

Lépések futtatása feltétel alapján (feltételes utasítások)
Lépések futtatása különböző értékek alapján (kapcsoló utasítások)
Lépések futtatása és ismétlése (hurkok)
Párhuzamos lépések (ágak) futtatása vagy egyesítése
Lépések futtatása csoportosított műveletállapot (hatókörök) alapján
További információ az Azure Logic Apps munkafolyamat-definíciós nyelvi sémájáról
További információ az Azure Logic Apps munkafolyamat-műveleteiről és eseményindítóiról
