Oktatóanyag: Virtuális hálózatok közötti kommunikációs probléma diagnosztizálása az Azure Portal használatával

  • Cikk

Ez az oktatóanyag bemutatja, hogyan használhatja az Azure Network Watcher VPN hibaelhárítási képességét a két virtuális hálózat közötti csatlakozási problémák diagnosztizálására és elhárítására. A virtuális hálózatok VPN-átjárókon keresztül csatlakoznak a virtuális hálózatok közötti kapcsolatokhoz.

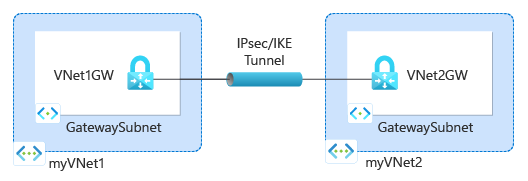

Az ábrán az oktatóanyagban létrehozott erőforrások láthatók.

Ebben az oktatóanyagban az alábbiakkal fog megismerkedni:

  • Virtuális hálózati átjárók (VPN-átjárók) létrehozása
  • Kapcsolatok létrehozása VPN-átjárók között
  • Csatlakozási probléma diagnosztizálása és elhárítása
  • A probléma megoldása
  • Ellenőrizze, hogy a probléma megoldódott-e

Előfeltételek

VPN-átjárók létrehozása

Ebben a szakaszban két virtuális hálózati átjárót hoz létre két virtuális hálózat összekapcsolásához.

Az első VPN-átjáró létrehozása

  1. Jelentkezzen be az Azure Portalra.

  2. A portál tetején található keresőmezőbe írja be a virtuális hálózati átjárókat. Válassza ki a virtuális hálózati átjárókat a keresési eredmények közül.

    Képernyőkép az Azure Portal virtuális hálózati átjáróinak kereséséről.

  3. Válassza a +Létrehozás lehetőséget. A Virtuális hálózati átjáró létrehozása lapon adja meg vagy válassza ki a következő értékeket az Alapok lapon:

    Beállítás Érték
    Projekt részletei
    Előfizetés Válassza ki az Azure-előfizetését.
    Példány részletei
    Név Írja be a VNet1GW értéket.
    Régió Válassza az USA keleti régiója lehetőséget.
    Átjáró típusa Válassza ki a VPN-t.
    VPN-típus Válassza az Útvonalalapú lehetőséget.
    Termékváltozat Válassza a VpnGw1 lehetőséget.
    Generáció Válassza az 1. generációt.
    Virtuális hálózat Válassza a Virtuális hálózat létrehozása lehetőséget. Adja meg a myVNet1 nevet.
    Válassza a Create new for the resource group (Új létrehozása az erőforráscsoporthoz) lehetőséget. Írja be a myResourceGroup parancsot, és válassza az OK gombot.
    A Címtartomány mezőbe írja be a 10.1.0.0/16 értéket.
    Az Alhálózatok területen adja meg a GatewaySubnet nevet az alhálózat neveként, a Címtartomány esetében pedig a 10.1.1.0/24 értéket.
    Kattintson az OK gombra a virtuális hálózat létrehozása bezárásához.
    Nyilvános IP-cím
    Nyilvános IP-cím Válassza az Új létrehozása lehetőséget.
    Nyilvános IP-cím neve Adja meg a VNet1GW-ip értéket.
    Aktív-aktív mód engedélyezése Válassza a Letiltva lehetőséget.
    BGP konfigurálása Válassza a Letiltva lehetőséget.

  4. Válassza az Áttekintés + létrehozás lehetőséget.

  5. Tekintse át a beállításokat, majd válassza a Létrehozás lehetőséget. Az átjárók létrehozása és üzembe helyezése akár 45 percet is igénybe vehet.

Második VPN-átjáró létrehozása

A második VPN-átjáró létrehozásához ismételje meg az első VPN-átjáró létrehozásához használt előző lépéseket a következő értékekkel:

Beállítás Érték
Név VNet2GW.
Erőforráscsoport myResourceGroup
Virtuális hálózat myVNet2
Virtuális hálózati címtartomány 10.2.0.0/16
Átjáró alhálózati címtartománya 10.2.1.0/24
Nyilvános IP-cím neve VNet2GW-ip

Tárfiók és tároló létrehozása

Ebben a szakaszban létrehoz egy tárfiókot, majd létrehoz egy tárolót benne.

Ha van egy használni kívánt tárfiókja, kihagyhatja a következő lépéseket, és továbbléphet a VPN-átjárók létrehozása elemre.

  1. A portál tetején található keresőmezőbe írja be a tárfiókokat. Válassza ki a Storage-fiókokat a keresési eredmények közül.

  2. Válassza a +Létrehozás lehetőséget. A Tárfiók létrehozása lapon adja meg vagy válassza ki a következő értékeket az Alapszintű beállítások lapon:

    Beállítás Érték
    Projekt részletei
    Előfizetés Válassza ki az Azure-előfizetését.
    Erőforráscsoport Válassza a myResourceGroup lehetőséget.
    Példány részletei
    Tárfiók neve Adjon meg egy egyedi nevet. Ez az oktatóanyag a mynwstorageaccount-ot használja.
    Régió Válassza az USA keleti régióját.
    Teljesítmény Válassza a Standard lehetőséget.
    Redundancia Válassza a helyileg redundáns tárolás (LRS) lehetőséget.

  3. Válassza a Véleményezés lapot, vagy válassza a Véleményezés gombot.

  4. Tekintse át a beállításokat, majd válassza a Létrehozás lehetőséget.

  5. Ha az üzembe helyezés befejeződött, válassza az Erőforrás megnyitása lehetőséget a mynwstorageaccount Áttekintés lapjának megnyitásához.

  6. Az Adattárolás területen válassza a Tárolók lehetőséget.

  7. Válassza a + Tároló lehetőséget.

  8. Az Új tárolóban adja meg vagy jelölje ki a következő értékeket, majd válassza a Létrehozás lehetőséget.

    Beállítás Érték
    Név Adja meg a VPN-t.
    Nyilvános hozzáférés szintje Válassza a Privát (névtelen hozzáférés nélküli) lehetőséget.

Átjárókapcsolatok létrehozása

A VNet1GW és a VNet2GW virtuális hálózati átjárók létrehozása után kapcsolatokat hozhat létre közöttük, hogy biztonságos IPsec/IKE-alagúton keresztül kommunikálhasson a VNet1 és a VNet2 virtuális hálózatok között. Az IPsec/IKE-alagút létrehozásához két kapcsolatot kell létrehoznia:

  • A VNet1-ből a VNet2-be
  • VNet2-ről VNet1-re

Első kapcsolat létrehozása

  1. Nyissa meg a VNet1GW-átjárót .

  2. A Beállítások területen válassza a Kapcsolatok lehetőséget.

  3. Válassza a + Hozzáadás lehetőséget a VNet1 és a VNet2 közötti kapcsolat létrehozásához.

  4. A Kapcsolat létrehozása lapon adja meg vagy válassza ki a következő értékeket az Alapértékek lapon:

    Beállítás Érték
    Projekt részletei
    Előfizetés Válassza ki az Azure-előfizetését.
    Erőforráscsoport Válassza a myResourceGroup lehetőséget.
    Példány részletei
    Kapcsolat típusa Válassza a Virtuális hálózatok közötti lehetőséget.
    Név Írja be a VNet2-be.
    Régió Válassza az USA keleti régiója lehetőséget.

  5. Válassza a Beállítások lapot, vagy válassza a Tovább: Beállítások gombot.

  6. A Beállítások lapon adja meg vagy válassza ki a következő értékeket:

    Beállítás Érték
    Virtuális hálózati átjáró
    Első virtuális hálózati átjáró Válassza a VNet1GW lehetőséget.
    Második virtuális hálózati átjáró Válassza a VNet2GW lehetőséget.
    Megosztott kulcs (PSK) Adja meg a 123-at.

  7. Válassza az Áttekintés + létrehozás lehetőséget.

  8. Tekintse át a beállításokat, majd válassza a Létrehozás lehetőséget.

Második kapcsolat létrehozása

  1. Nyissa meg a VNet2GW-átjárót .

  2. Hozza létre a második kapcsolatot az első kapcsolat létrehozásához használt előző lépések végrehajtásával a következő értékekkel:

    Beállítás Érték
    Név to-VNet1
    Első virtuális hálózati átjáró VNet2GW
    Második virtuális hálózati átjáró VNet1GW
    Megosztott kulcs (PSK) 000

    Feljegyzés

    Két Azure VPN-átjáró közötti IPsec/IKE-alagút sikeres létrehozásához az átjárók közötti kapcsolatoknak azonos megosztott kulcsokat kell használniuk. Az előző lépésekben két különböző kulcsot használtunk az átjárókapcsolatokkal kapcsolatos probléma létrehozásához.

A VPN-probléma diagnosztizálása

Ebben a szakaszban a Network Watcher VPN hibaelhárításával ellenőrizheti a két VPN-átjárót és azok kapcsolatait.

  1. A VNet2GW-átjáró Beállításai területén válassza a Kapcsolat lehetőséget.

  2. Válassza a Frissítés lehetőséget a kapcsolatok és azok aktuális állapotának megtekintéséhez, amely nincs csatlakoztatva (a megosztott kulcsok közötti eltérés miatt).

    Képernyőkép az Azure Portalon található átjárókapcsolatokról és azok nem csatlakoztatott állapotáról.

  3. A VNet2GW-átjáró súgójában válassza a VPN-hibaelhárítást.

  4. Válassza a Tárfiók kiválasztása lehetőséget, és válassza ki azt a tárfiókot és tárolót, amelybe menteni szeretné a naplókat.

    Képernyőkép a VPN hibaelhárításáról az Azure Portalon a hibaelhárítás megkezdése előtt.

  5. A listából válassza a VNet1GW és a VNet2GW elemet, majd válassza a Hibaelhárítás indítása lehetőséget az átjárók ellenőrzésének megkezdéséhez.

  6. Az ellenőrzés befejezése után mindkét átjáró hibaelhárítási állapota nem megfelelő állapotúra változik. Válasszon egy átjárót az Állapot lap további részleteinek megtekintéséhez.

    Képernyőkép az átjáró állapotáról és a VPN hibaelhárítási teszt eredményeiről az Azure Portalon a hibaelhárítás befejezése után.

  7. Mivel a VPN-alagutak megszakadtak, válassza ki a kapcsolatokat, majd válassza a Hibaelhárítás indítása lehetőséget az ellenőrzés megkezdéséhez.

    Feljegyzés

    Egy lépésben elháríthatja az átjárókat és azok kapcsolatait. Azonban csak az átjárók ellenőrzése kevesebb időt vesz igénybe, és az eredmény alapján ön dönti el, hogy ellenőriznie kell-e a kapcsolatokat.

  8. Az ellenőrzés befejezése után a kapcsolatok hibaelhárítási állapota nem megfelelő állapotúra változik. Válasszon ki egy kapcsolatot az Állapot lap további részleteinek megtekintéséhez.

    Képernyőkép a kapcsolat állapotáról és a VPN hibaelhárítási teszt eredményeiről az Azure Portalon a hibaelhárítás befejezése után.

    A VPN hibaelhárítása ellenőrizte a kapcsolatokat, és eltérést talált a megosztott kulcsokban.

A probléma megoldása és a VPN-hibák ellenőrzése

A probléma javítása

A probléma megoldásához javítsa ki a VNet1-kapcsolat kulcsát úgy, hogy az megfeleljen a VNet2-kapcsolat kulcsának.

  1. Lépjen a VNet1-kapcsolatra .

  2. A Beállítások területen válassza a Hitelesítés típusa lehetőséget.

  3. A Megosztott kulcs (PSK) mezőbe írja be a 123-at, majd válassza a Mentés lehetőséget.

    Képernyőkép a VPN-kapcsolat megosztott kulcsának javításáról és mentéséről az Azure Portalon.

Kapcsolat állapotának ellenőrzése

  1. Nyissa meg a VNet2GW-átjárót (a VNet1GW-átjáró kapcsolati állapotát is ellenőrizheti).

  2. A Beállítások területen válassza a Kapcsolatok lehetőséget.

    Képernyőkép az Azure Portalon található átjárókapcsolatokról és azok csatlakoztatott állapotáról.

    Feljegyzés

    Előfordulhat, hogy várnia kell néhány percet, majd a Frissítés lehetőséget választva a kapcsolatok állapota csatlakoztatvaként jelenik meg.

Kapcsolat állapotának ellenőrzése VPN-hibaelhárítással

  1. A VNet2GW súgójában válassza a VPN-hibaelhárítást.

  2. Válassza a Tárfiók kiválasztása lehetőséget, és válassza ki azt a tárfiókot és tárolót, amelybe menteni szeretné a naplókat.

  3. Válassza a VNet1GW és a VNet2GW lehetőséget, majd válassza a Hibaelhárítás indítása lehetőséget az átjárók ellenőrzésének megkezdéséhez

    Képernyőkép az átjárók és kapcsolataik állapotáról az Azure Portalon a megosztott kulcs javítása után.

Az erőforrások eltávolítása

Ha már nincs rá szükség, törölje a myResourceGroup erőforráscsoportot és a benne lévő összes erőforrást:

  1. Írja be a myResourceGroup nevet a portál tetején lévő keresőmezőbe. Válassza ki a myResourceGroup elemet a keresési eredmények közül.

  2. Válassza az Erőforráscsoport törlése elemet.

  3. Az erőforráscsoport törlése mezőbe írja be a myResourceGroup nevet, majd válassza a Törlés lehetőséget.

  4. Válassza a Törlés lehetőséget az erőforráscsoport és az összes erőforrás törlésének megerősítéséhez.

Következő lépés

Ha szeretné megtudni, hogyan naplózhatja a hálózati kommunikációt egy virtuális gépről és onnan, hogy áttekinthesse az anomáliák naplóit, folytassa a következő oktatóanyagban.

Hálózati forgalom naplózása virtuális gépről és onnan
