Oktatóanyag: Két virtuális gép közötti hálózati kommunikáció monitorozása az Azure Portal használatával

A virtuális gépek és a végpontok (pl. egy másik virtuális gép) közötti sikeres kommunikáció kulcsfontosságú lehet vállalata számára. Néha a konfigurációs módosítások megszakítják a kommunikációt.

Ebben az oktatóanyagban az alábbiakkal fog megismerkedni:

  • Virtuális hálózat létrehozása
  • Két virtuális gép létrehozása
  • A két virtuális gép közötti kommunikáció monitorozása
  • Kommunikációs probléma diagnosztizálása a két virtuális gép között

Az ábrán az oktatóanyagban létrehozott erőforrások láthatók.

Ha még nincs Azure-előfizetése, kezdés előtt hozzon létre egy ingyenes fiókot.

Előfeltételek

  • Egy Azure-fiók, aktív előfizetéssel.

Virtuális hálózat létrehozása

Ebben a szakaszban a myVNet virtuális hálózatot két alhálózattal és egy Azure Bastion-gazdagéppel hozza létre. Az első alhálózatot a virtuális gép, a második alhálózatot pedig a Bastion gazdagép használja.

  1. Jelentkezzen be az Azure Portalra.

  2. A portál tetején található keresőmezőbe írja be a virtuális hálózatokat. Válassza ki a virtuális hálózatokat a keresési eredmények közül.

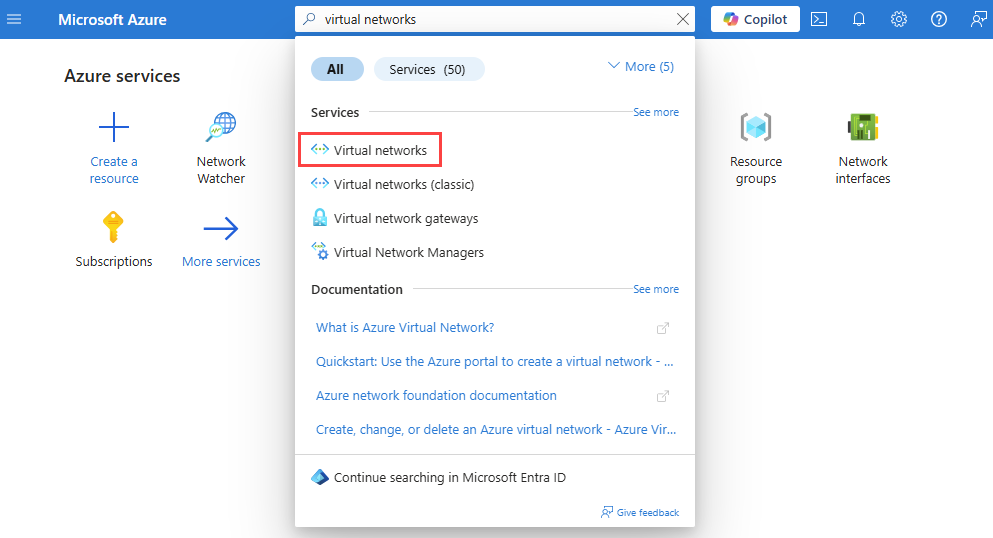

    Képernyőkép arról, hogyan kereshet virtuális hálózatokat az Azure Portalon.

  3. Válassza a +Létrehozás lehetőséget. A Virtuális hálózat létrehozása lapon adja meg vagy válassza ki a következő értékeket az Alapok lapon:

    Beállítás Érték
    Projekt részletei
    Előfizetés Válassza ki az Azure-előfizetését.
    Erőforráscsoport Válassza az Új létrehozása lehetőséget.
    Írja be myResourceGroup a Név mezőbe.
    Válassza az OK gombot.
    Példány részletei
    Virtuális hálózat neve Adja meg a myVNet értéket.
    Régió Válassza az USA keleti régióját.

  4. Válassza az IP-címek lapot, vagy kattintson kétszer a Lap alján található Tovább gombra.

  5. Fogadja el a 10.0.0.0/16 alapértelmezett IP-címtartományt.

  6. Válassza a ceruza ikont az alapértelmezett alhálózat mellett az átnevezéshez. Az Alhálózat szerkesztése oldalon, az Alhálózat részletei alatt, adja meg a mySubnet nevet, majd válassza a Mentés lehetőséget.

  7. Válassza az Áttekintés + létrehozás lehetőséget.

  8. Tekintse át a beállításokat, majd válassza Létrehozás.

Két virtuális gép létrehozása

Ebben a szakaszban két virtuális gépet hoz létre: a myVM1-et és a myVM2-t a köztük lévő kapcsolat teszteléséhez.

Az első virtuális gép létrehozása

  1. A portál tetején található keresőmezőbe írja be a virtuális gépet. Válassza ki a virtuális gépeket a keresési eredmények közül.

  2. A virtuális gépek között válassza a + Létrehozás majd a + Azure virtuális gép lehetőséget.

  3. Adja meg vagy válassza ki a következő információkat a Virtuális gép létrehozása alapismeretek lapján.

    Beállítás Érték
    Projekt részletei
    Előfizetés Válassza ki előfizetését.
    Erőforráscsoport Válassza a myResourceGroup lehetőséget.
    Példány részletei
    Virtuális gép neve Adja meg a myVM1 értéket.
    Régió Válassza az USA keleti régióját.
    Rendelkezésre állási beállítások Válassza a Nincs szükség infrastruktúra-redundanciára lehetőséget.
    Biztonsági típus Hagyja meg a Standard alapértelmezett értékét.
    Kép Válassza az Ubuntu Server 20.04 LTS – x64 Gen2 lehetőséget.
    Méret Válasszon egy méretet, vagy hagyja meg az alapértelmezett beállítást.
    Rendszergazdai fiók
    Hitelesítés típusa Válassza a Jelszó lehetőséget.
    Felhasználónév Adjon meg egy felhasználónevet.
    Jelszó Adjon meg egy jelszót.
    Jelszó megerősítése Jelszó újraküldése.

  4. Válassza a Hálózatkezelés lapot, vagy válassza a Tovább: Lemezek, majd a Tovább: Hálózatkezelés lehetőséget.

  5. A Hálózatkezelés lapon válassza ki a következő értékeket:

    Beállítás Érték
    Hálózati felület
    Virtuális hálózat Válassza ki myVNetet.
    Alhálózat Válassza a mySubnet lehetőséget.
    Nyilvános IP-cím Válassza a Nincs lehetőséget.
    Hálózati hálózati biztonsági csoport Válassza a Nincs lehetőséget.

  6. Válassza az Áttekintés + létrehozás lehetőséget.

  7. Tekintse át a beállításokat, majd válassza Létrehozás.

A második virtuális gép létrehozása

Ismételje meg az előző szakaszban leírt lépéseket a második virtuális gép létrehozásához, és adja meg a myVM2 nevet a virtuális gép nevéhez.

Kapcsolatfigyelő létrehozása

Ebben a szakaszban egy kapcsolatfigyelőt hoz létre a 3389-es TCP-porton keresztüli kommunikáció figyeléséhez a myVm1 és a myVm2 között.

  1. A portál tetején található keresőmezőbe írja be a Network Watcher nevet. Válassza a Network Watcher elemet.

  2. A Figyelés csoportban válassza a Kapcsolatfigyelő lehetőséget.

  3. Válassza a +Létrehozás lehetőséget.

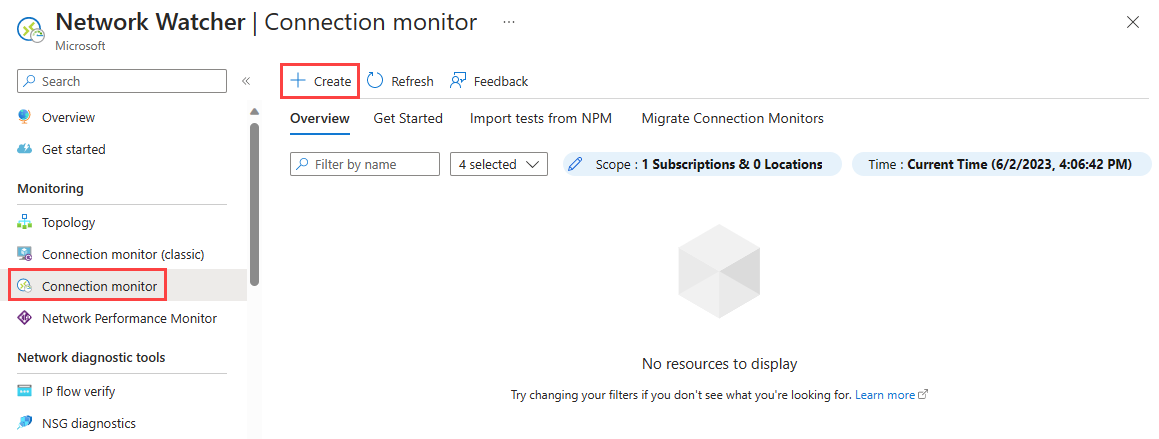

    Képernyőkép a Kapcsolatfigyelő oldalról az Azure Portalon.

  4. Adja meg vagy válassza ki a következő információkat a Alapok fülön a Kapcsolatfigyelő létrehozása lapon:

    Beállítás Érték
    kapcsolatfigyelő neve Adja meg a myConnectionMonitor parancsot.
    Előfizetés Válassza ki előfizetését.
    Régió Válassza az USA keleti régiója lehetőséget.
    Munkaterület konfigurálása
    Virtuális gép neve Adja meg a myVM1 értéket.
    Régió Válassza az USA keleti régióját.
    Munkaterület konfigurálása Hagyja meg az alapértelmezett értéket.

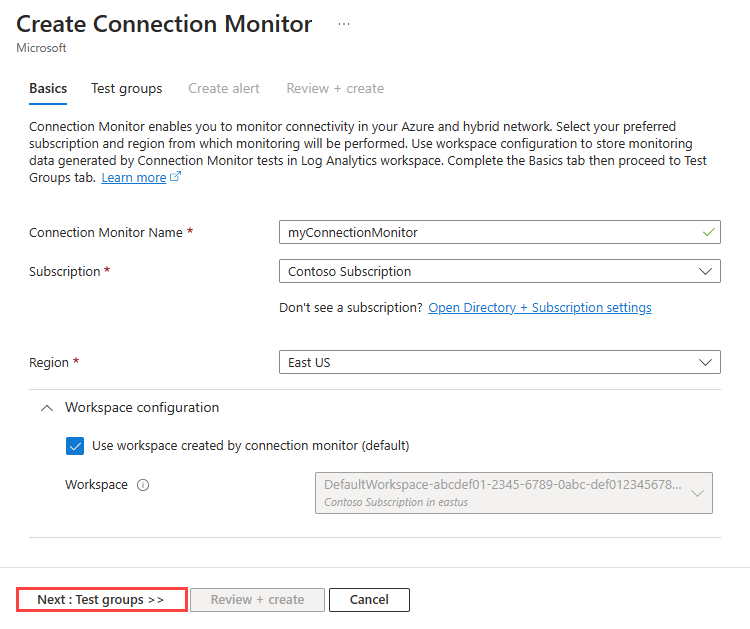

    Képernyőkép a kapcsolatfigyelő Azure Portalon való létrehozásáról az Alapszintű beállítások lapon.

  5. Válassza a Csoportok tesztelése lapot, vagy válassza a Tovább: Tesztcsoportok gombot.

  6. Adja meg a myTestGroup nevet a Tesztcsoport nevében.

  7. A Tesztcsoport adatainak hozzáadása lapon válassza a + Források hozzáadása lehetőséget a forrás virtuális gép hozzáadásához.

  8. A Források hozzáadása lapon válassza a myVM1 lehetőséget forrásvégpontként, majd válassza a Végpontok hozzáadása lehetőséget.

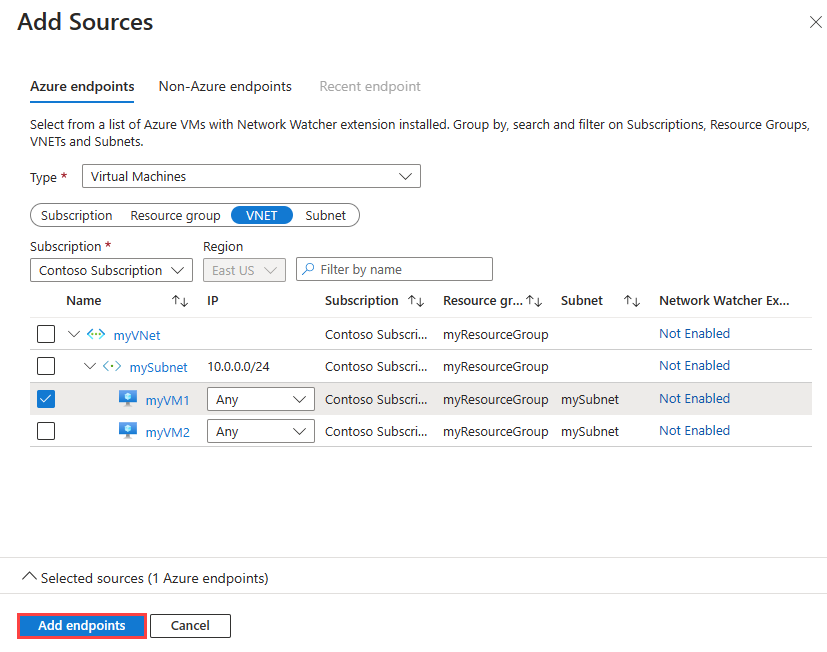

    Képernyőkép arról, hogyan adhat hozzá forrásvégpontot egy kapcsolatfigyelőhöz az Azure Portalon.

    Megjegyzés

    A virtuális gépek listájának szűkítéséhez előfizetési, erőforráscsoport-, VNET- vagy alhálózati szűrőket használhat.

  9. A Tesztcsoport adatainak hozzáadása lapon válassza a Tesztkonfiguráció hozzáadása lehetőséget, majd adja meg vagy válassza ki a következő adatokat:

    Beállítás Érték
    Tesztkonfiguráció neve Írja be SSH-from-myVM1-to-myVM2.
    Protokoll Válassza a TCP lehetőséget.
    Célport Adja meg 22.
    Teszt gyakorisága Válassza ki az alapértelmezett 30 másodpercenkénti értéket.

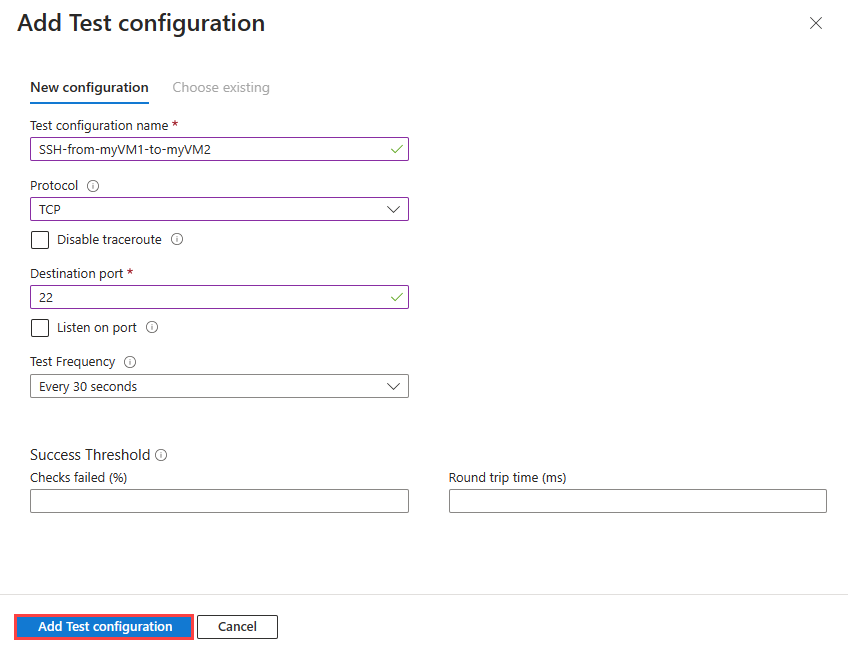

    Képernyőkép arról, hogyan adhat hozzá tesztkonfigurációt egy kapcsolatfigyelőhöz az Azure Portalon.

  10. Válassza a Tesztkonfiguráció hozzáadása lehetőséget.

  11. A Tesztcsoport adatainak hozzáadása lapon válassza a Célhelyek hozzáadása lehetőséget a cél virtuális gép hozzáadásához.

  12. A Célhelyek hozzáadása lapon válassza a myVM2 elemet célvégpontként, majd válassza a Végpontok hozzáadása lehetőséget.

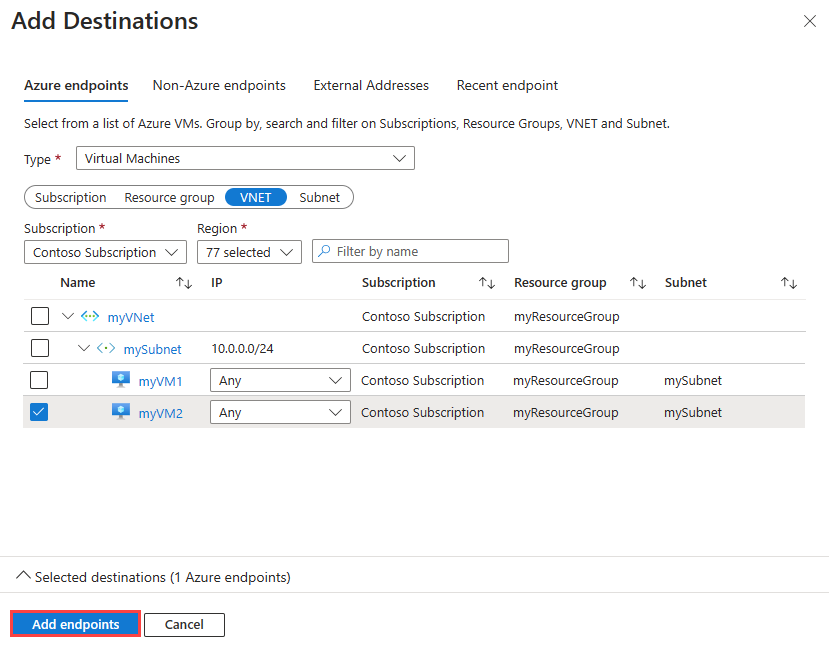

    Képernyőkép arról, hogyan adhat hozzá célvégpontot egy kapcsolatfigyelőhöz az Azure Portalon.

    Megjegyzés

    Az Előfizetés, az Erőforráscsoport, a VNET és az Alhálózat szűrők mellett a Régió szűrővel szűkítheti a virtuális gépek listáját.

  13. A Tesztcsoport adatainak hozzáadása lapon válassza a Tesztcsoport hozzáadása gombot.

  14. Válassza az Áttekintés + létrehozás lehetőséget, majd a létrehozás gombot.

A kapcsolatfigyelő megtekintése

Ebben a szakaszban az előző szakaszban létrehozott kapcsolatfigyelő összes részletét tekintheti meg.

  1. Lépjen a Kapcsolatfigyelő lapra. Ha nem látja a myConnectionMonitort a kapcsolatfigyelők listájában, várjon néhány percet, majd válassza a Frissítés lehetőséget.

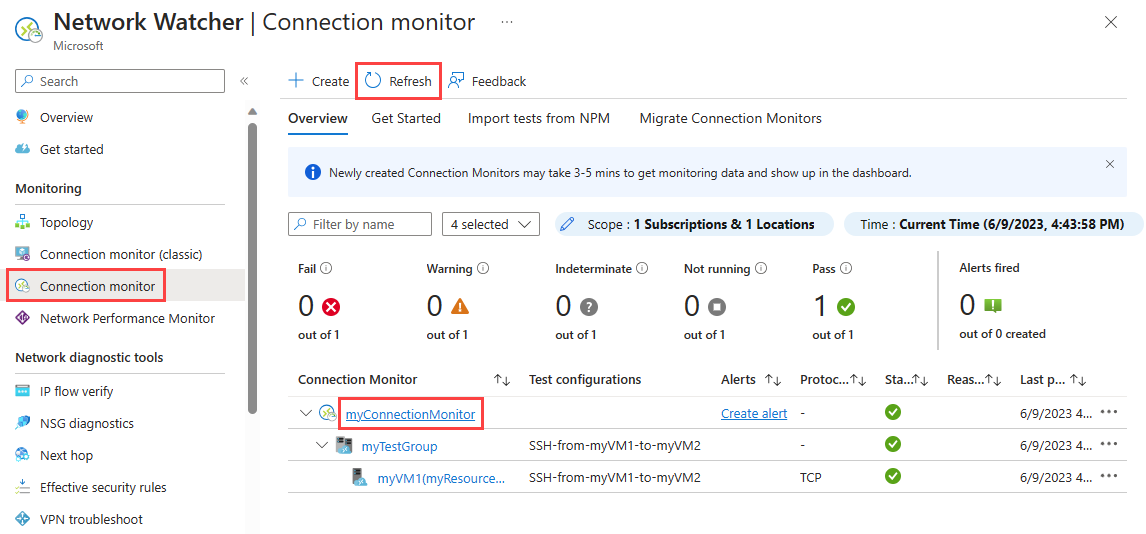

    Képernyőkép az új kapcsolatfigyelőről.

  2. Válassza a myConnectionMonitor lehetőséget a kapcsolatfigyelő olyan teljesítménymetrikáinak megtekintéséhez, mint a körutazási idő és a sikertelen ellenőrzések százalékos aránya.

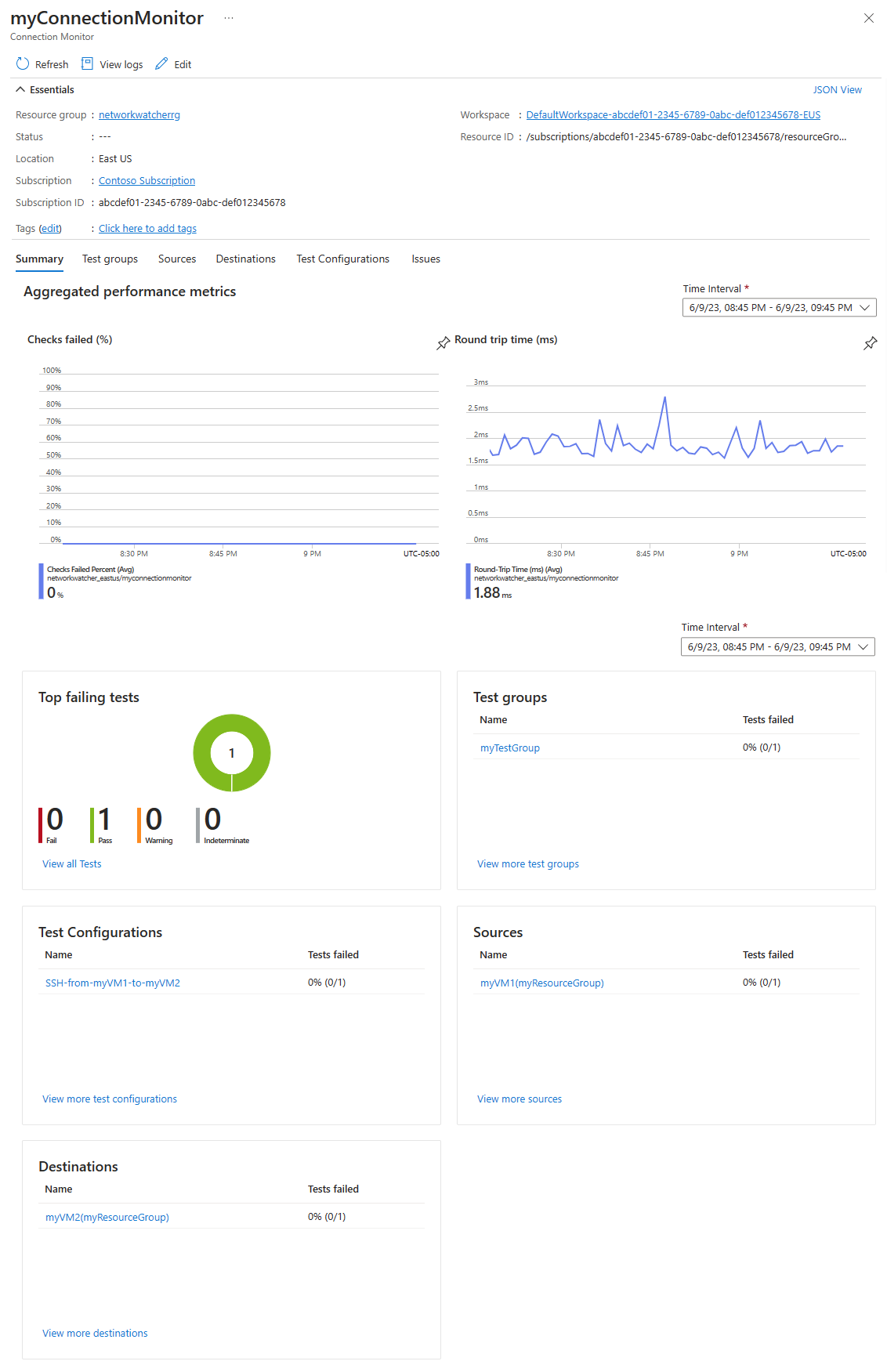

    Képernyőkép az új kapcsolatfigyelő összefoglaló oldaláról.

  3. Az Időintervallumok beállításával módosíthatja az időtartományt, hogy megjelenjenek egy adott időszak teljesítménymetrikái. A rendelkezésre álló időintervallumok az elmúlt 1 óra, az utolsó 6 óra, az elmúlt 24 óra, az elmúlt 7 nap és az elmúlt 30 nap. Egyéni időtartomány megadásához az Egyéni lehetőséget is választhatja.

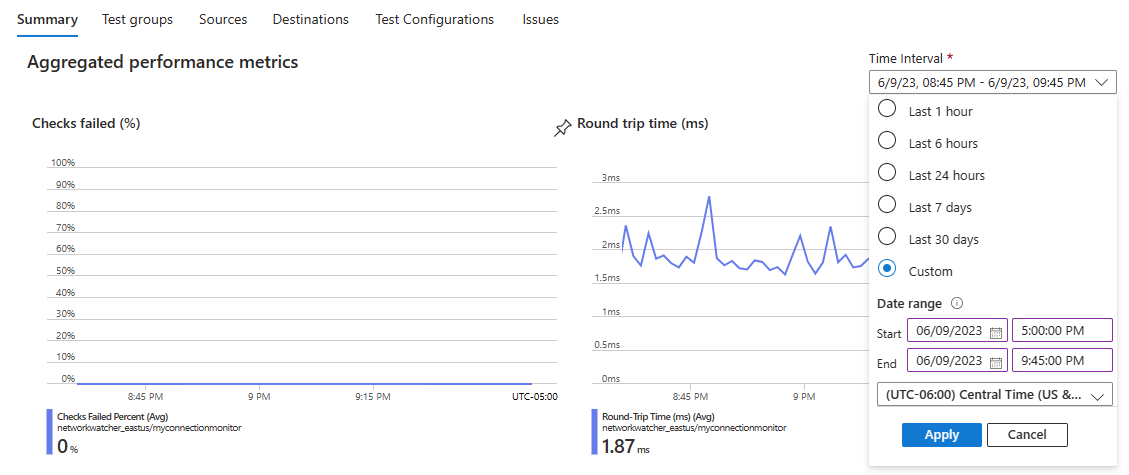

    Képernyőkép a kapcsolatfigyelő teljesítménymetrikáinak időintervallumának módosítására rendelkezésre álló lehetőségekről.

Probléma megtekintése

Az előző szakaszban létrehozott kapcsolatfigyelő figyeli a myVM1 és a 22-es port közötti kapcsolatot a myVM2-en. Ha a kapcsolat bármilyen okból meghiúsul, a kapcsolatfigyelő észleli és naplózza a hibát. Ebben a szakaszban a myVM2 leállításával szimulál egy problémát.

  1. A portál tetején található keresőmezőbe írja be a virtuális gépet. Válassza ki a virtuális gépeket a keresési eredmények közül.

  2. A virtuális gépeken válassza a myVM2 lehetőséget.

  3. Az Áttekintés területen válassza a Leállítás elemet a myVM2 virtuális gép leállításához (felszabadításához).

  4. Lépjen a Kapcsolatfigyelő lapra. Ha nem látja a hibát az irányítópulton, válassza a Frissítés lehetőséget.

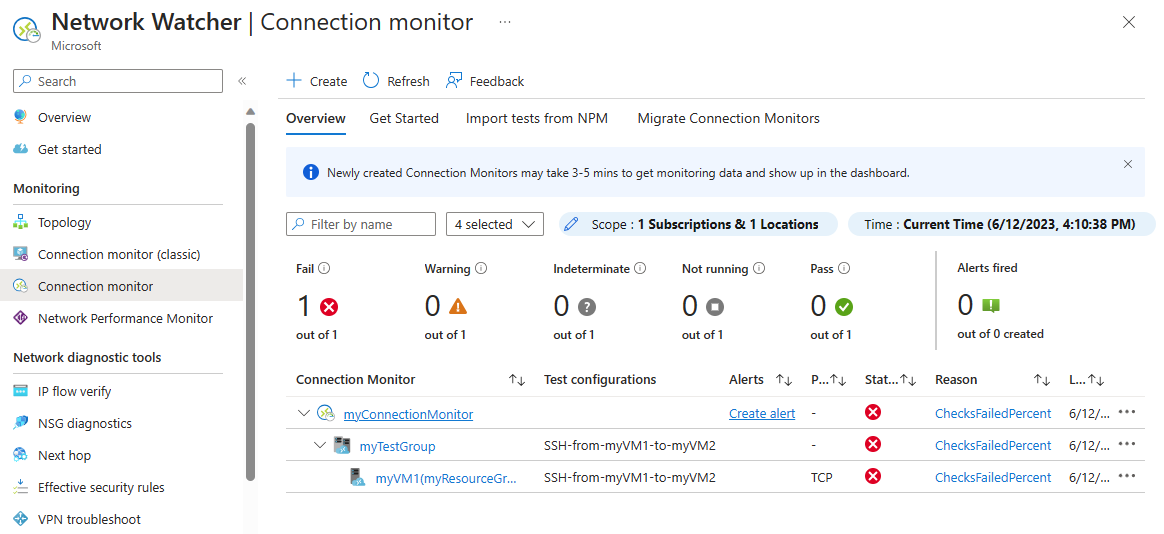

    Képernyőkép a virtuális gép leállítása utáni hibáról.

    Láthatja, hogy a kapcsolatfigyelők száma Fail státuszban 1 lett az 1-bőlmyVM2 leállítása után, és az Ok mező alatt látható a ChecksFailedPercent, mint a hiba oka.

Erőforrások megtisztítása

Ha már nincs rá szükség, törölje a myResourceGroup erőforráscsoportot és a benne lévő összes erőforrást:

  1. Írja be a myResourceGroup nevet a portál tetején lévő keresőmezőbe. Válassza ki a myResourceGroup elemet a keresési eredmények közül.

  2. Válassza az Erőforráscsoport törlése elemet.

  3. Az erőforráscsoport törlése mezőbe írja be a myResourceGroup nevet, majd válassza a Törlés lehetőséget.

  4. Válassza a Törlés lehetőséget az erőforráscsoport és az összes erőforrás törlésének megerősítéséhez.

Következő lépés

A virtuális gép méretezési csoport hálózati kommunikációjának figyelése céljából lépjen át a következő bemutatóra.

Hálózatok közötti kommunikációs problémák diagnosztizálása
