Az LVM és a RAID konfigurálása titkosított eszközökön

  • Cikk

A következőkre vonatkozik: ✔️ Linux rendszerű virtuális gépek rugalmas méretezési ✔️ csoportjai

Ez a cikk lépésről lépésre bemutatja, hogyan hajthat végre logikai kötetkezelést (LVM) és RAID-et titkosított eszközökön. A folyamat a következő környezetekre vonatkozik:

  • Linux-disztribúciók
    • RHEL 7.6+
    • Ubuntu 18.04+
    • SUSE 12+
  • Azure Disk Encryption egyátadásos bővítmény
  • Kétáteresztős Azure Disk Encryption-bővítmény

Forgatókönyvek

A cikkben szereplő eljárások a következő forgatókönyveket támogatják:

  • Az LVM konfigurálása a titkosított eszközökre (LVM-on-crypt)
  • RAID konfigurálása titkosított eszközökön (RAID-on-crypt)

A mögöttes eszköz vagy eszközök titkosítása után létrehozhatja az LVM- vagy RAID-struktúrákat a titkosított rétegen.

A fizikai kötetek (PV-k) a titkosított réteg tetején jönnek létre. A fizikai kötetek a kötetcsoport létrehozásához használatosak. Hozza létre a köteteket, és adja hozzá a szükséges bejegyzéseket az /etc/fstab fájlhoz.

Az LVM-struktúrák rétegeinek diagramja

Hasonló módon a RAID-eszköz a lemezeken lévő titkosított réteg tetején jön létre. A RENDSZER a RAID-eszköz tetején hoz létre egy fájlrendszert, és normál eszközként hozzáadja az /etc/fstab fájlhoz.

Megfontolandó szempontok

Javasoljuk, hogy használja az LVM-on-crypt parancsot. A RAID lehetőség, ha az LVM adott alkalmazás- vagy környezeti korlátozások miatt nem használható.

Az EncryptFormatAll lehetőséget fogja használni. További információ erről a beállításról: A EncryptFormatAll funkció használata Linux rendszerű virtuális gépek adatlemezeihez.

Bár ezt a módszert akkor is használhatja, ha az operációs rendszert is titkosítja, mi csak az adatmeghajtókat titkosítjuk.

Az eljárások feltételezik, hogy már áttekintette a Linux rendszerű virtuális gépekEn futó Azure Disk Encryption-forgatókönyvekben és a Linux rendszerű virtuális gépek Azure CLI-vel történő létrehozását és titkosítását ismertető rövid útmutatóban szereplő előfeltételeket.

Az Azure Disk Encryption kettős továbbítású verziója elavult, és már nem használható új titkosításokon.

Általános lépések

Az "on-crypt" konfigurációk használatakor használja az alábbi eljárásokban ismertetett folyamatot.

Megjegyzés

A cikk során változókat használunk. Cserélje le az értékeket ennek megfelelően.

Virtuális gép üzembe helyezése

A következő parancsok nem kötelezőek, de javasoljuk, hogy alkalmazza őket egy újonnan üzembe helyezett virtuális gépen (VM).

PowerShell:

New-AzVm -ResourceGroupName ${RGNAME} `
-Name ${VMNAME} `
-Location ${LOCATION} `
-Size ${VMSIZE} `
-Image ${OSIMAGE} `
-Credential ${creds} `
-Verbose

Azure CLI:

az vm create \
-n ${VMNAME} \
-g ${RGNAME} \
--image ${OSIMAGE} \
--admin-username ${username} \
--admin-password ${password} \
-l ${LOCATION} \
--size ${VMSIZE} \
-o table

Lemezek csatolása a virtuális géphez

Ismételje meg a következő parancsokat $N a virtuális géphez csatolni kívánt új lemezek számához.

PowerShell:

$storageType = 'Standard_LRS'
$dataDiskName = ${VMNAME} + '_datadisk0'
$diskConfig = New-AzDiskConfig -SkuName $storageType -Location $LOCATION -CreateOption Empty -DiskSizeGB 5
$dataDisk1 = New-AzDisk -DiskName $dataDiskName -Disk $diskConfig -ResourceGroupName ${RGNAME}
$vm = Get-AzVM -Name ${VMNAME} -ResourceGroupName ${RGNAME}
$vm = Add-AzVMDataDisk -VM $vm -Name $dataDiskName -CreateOption Attach -ManagedDiskId $dataDisk1.Id -Lun 0
Update-AzVM -VM ${VM} -ResourceGroupName ${RGNAME}

Azure CLI:

az vm disk attach \
-g ${RGNAME} \
--vm-name ${VMNAME} \
--name ${VMNAME}datadisk1 \
--size-gb 5 \
--new \
-o table

Ellenőrizze, hogy a lemezek csatlakoztatva vannak-e a virtuális géphez

PowerShell:

$VM = Get-AzVM -ResourceGroupName ${RGNAME} -Name ${VMNAME}
$VM.StorageProfile.DataDisks | Select-Object Lun,Name,DiskSizeGB

Csatolt lemezek listája a PowerShellben

Azure CLI:

az vm show -g ${RGNAME} -n ${VMNAME} --query storageProfile.dataDisks -o table

Csatolt lemezek listája az Azure CLI-ben

Portál:

Csatolt lemezek listája a portálon

Operációs rendszer:

lsblk

A csatlakoztatott lemezek listája az operációs rendszerben

A titkosítandó lemezek konfigurálása

Ez a konfiguráció az operációs rendszer szintjén történik. A megfelelő lemezek hagyományos titkosításhoz vannak konfigurálva az Azure Disk Encryption használatával:

  • A fájlrendszerek a lemezek tetején jönnek létre.
  • Ideiglenes csatlakoztatási pontok jönnek létre a fájlrendszerek csatlakoztatásához.
  • A fájlrendszerek a /etc/fstab rendszeren vannak konfigurálva a rendszerindításkor való csatlakoztatáshoz.

Ellenőrizze az új lemezekhez rendelt eszközbetűjelet. Ebben a példában négy adatlemezt használunk.

lsblk

Az operációs rendszerhez csatolt adatlemezek

Fájlrendszer létrehozása minden lemezen

Ez a parancs iterálja az ext4 fájlrendszer létrehozását minden lemezen, amely a "for" ciklus "in" részében van meghatározva.

for disk in c d e f; do echo mkfs.ext4 -F /dev/sd${disk}; done |bash

Ext4 fájlrendszer létrehozása

Keresse meg a nemrég létrehozott fájlrendszerek univerzálisan egyedi azonosítóját (UUID), hozzon létre egy ideiglenes mappát, adja hozzá a megfelelő bejegyzéseket az /etc/fstab fájlhoz, és csatlakoztassa az összes fájlrendszert.

Ez a parancs a "for" ciklus "in" részében meghatározott lemezeken is iterál:

for disk in c d e f; do diskuuid="$(blkid -s UUID -o value /dev/sd${disk})"; \
mkdir /tempdata${disk}; \
echo "UUID=${diskuuid} /tempdata${disk} ext4 defaults,nofail 0 0" >> /etc/fstab; \
mount -a; \
done

Ellenőrizze, hogy a lemezek megfelelően vannak-e csatlakoztatva

lsblk

Csatlakoztatott ideiglenes fájlrendszerek listája

Ellenőrizze azt is, hogy a lemezek konfigurálva vannak-e:

cat /etc/fstab

Konfigurációs információk az fstab használatával

Az adatlemezek titkosítása

PowerShell kulcstitkosítási kulcs (KEK) használatával:

$sequenceVersion = [Guid]::NewGuid()
Set-AzVMDiskEncryptionExtension -ResourceGroupName $RGNAME `
-VMName ${VMNAME} `
-DiskEncryptionKeyVaultUrl $diskEncryptionKeyVaultUrl `
-DiskEncryptionKeyVaultId $KeyVaultResourceId `
-KeyEncryptionKeyUrl $keyEncryptionKeyUrl `
-KeyEncryptionKeyVaultId $KeyVaultResourceId `
-VolumeType 'DATA' `
-EncryptFormatAll `
-SequenceVersion $sequenceVersion `
-skipVmBackup;

Azure CLI KEK használatával:

az vm encryption enable \
--resource-group ${RGNAME} \
--name ${VMNAME} \
--disk-encryption-keyvault ${KEYVAULTNAME} \
--key-encryption-key ${KEYNAME} \
--key-encryption-keyvault ${KEYVAULTNAME} \
--volume-type "DATA" \
--encrypt-format-all \
-o table

A titkosítás állapotának ellenőrzése

Csak akkor folytassa a következő lépésekkel, ha az összes lemez titkosítva van.

PowerShell:

Get-AzVmDiskEncryptionStatus -ResourceGroupName ${RGNAME} -VMName ${VMNAME}

Titkosítás állapota a PowerShellben

Azure CLI:

az vm encryption show -n ${VMNAME} -g ${RGNAME} -o table

Titkosítás állapota az Azure CLI-ben

Portál:

Titkosítás állapota a portálon

Operációs rendszer szintje:

lsblk

Titkosítás állapota az operációs rendszerben

A bővítmény hozzáadja a fájlrendszereket a /var/lib/azure_disk_encryption_config/azure_crypt_mount (régi titkosítás) vagy az /etc/crypttab (új titkosítások) fájlhoz.

Megjegyzés

Ne módosítsa ezeket a fájlokat.

Ez a fájl gondoskodik a lemezek aktiválásáról a rendszerindítási folyamat során, hogy az LVM vagy a RAID később használhassa őket.

Ne aggódjon a fájl csatlakoztatási pontjai miatt. Az Azure Disk Encryption nem tudja normál fájlrendszerként csatlakoztatni a lemezeket, miután fizikai kötetet vagy RAID-eszközt hoztunk létre ezekre a titkosított eszközökre. (Ezzel eltávolítja az előkészítési folyamat során használt fájlrendszer-formátumot.)

Az ideiglenes mappák és az ideiglenes fstab-bejegyzések eltávolítása

Leválasztja az LVM részeként használt lemezek fájlrendszereit.

for disk in c d e f; do umount /tempdata${disk}; done

És távolítsa el az /etc/fstab bejegyzéseket:

vi /etc/fstab

Ellenőrizze, hogy a lemezek nincsenek-e csatlakoztatva, és hogy az /etc/fstab bejegyzései el lettek-e távolítva

lsblk

Annak ellenőrzése, hogy az ideiglenes fájlrendszerek nincsenek-e csatlakoztatva

Ellenőrizze, hogy a lemezek konfigurálva vannak-e:

cat /etc/fstab

Annak ellenőrzése, hogy az ideiglenes fstab-bejegyzések el lettek-e távolítva

Az LVM titkosításon belüli lépései

Most, hogy a mögöttes lemezek titkosítva vannak, létrehozhatja az LVM-struktúrákat.

Az eszköznév használata helyett használja az egyes lemezek /dev/mapper elérési útjait egy fizikai kötet létrehozásához (a lemez tetején lévő titkosítási rétegen, nem a lemezen).

LVM konfigurálása a titkosított rétegek tetején

A fizikai kötetek létrehozása

Megjelenik egy figyelmeztetés, amely megkérdezi, hogy rendben van-e a fájlrendszer aláírásának törlése. Folytassa az y beírásával, vagy használja az echo "y" kifejezést az ábrán látható módon:

echo "y" | pvcreate /dev/mapper/c49ff535-1df9-45ad-9dad-f0846509f052
echo "y" | pvcreate /dev/mapper/6712ad6f-65ce-487b-aa52-462f381611a1
echo "y" | pvcreate /dev/mapper/ea607dfd-c396-48d6-bc54-603cf741bc2a
echo "y" | pvcreate /dev/mapper/4159c60a-a546-455b-985f-92865d51158c

Fizikai kötet létrehozásának ellenőrzése

Megjegyzés

Az itt található /dev/mapper/device neveket az lsblk kimenete alapján kell lecserélni a tényleges értékekre.

Fizikai kötetek adatainak ellenőrzése

pvs

Fizikai kötetekre vonatkozó információk

A kötetcsoport létrehozása

Hozza létre a kötetcsoportot ugyanazokkal az eszközökkel, amelyeket már inicializált:

vgcreate vgdata /dev/mapper/

A kötetcsoport adatainak ellenőrzése

vgdisplay -v vgdata

pvs

A kötetcsoportra vonatkozó információk

Logikai kötetek létrehozása

lvcreate -L 10G -n lvdata1 vgdata
lvcreate -L 7G -n lvdata2 vgdata

A létrehozott logikai kötetek ellenőrzése

lvdisplay
lvdisplay vgdata/lvdata1
lvdisplay vgdata/lvdata2

Logikai kötetek információi

Fájlrendszerek létrehozása a logikai kötetek struktúráinak tetején

echo "yes" | mkfs.ext4 /dev/vgdata/lvdata1
echo "yes" | mkfs.ext4 /dev/vgdata/lvdata2

Az új fájlrendszer csatlakoztatási pontjainak létrehozása

mkdir /data0
mkdir /data1

Adja hozzá az új fájlrendszereket a /etc/fstab fájlhoz, és csatlakoztassa őket

echo "/dev/mapper/vgdata-lvdata1 /data0 ext4 defaults,nofail 0 0" >>/etc/fstab
echo "/dev/mapper/vgdata-lvdata2 /data1 ext4 defaults,nofail 0 0" >>/etc/fstab
mount -a

Ellenőrizze, hogy az új fájlrendszerek csatlakoztatva vannak-e

lsblk -fs
df -h

Képernyőkép egy konzolablakról, amelyen az adatok0 és az adatok1 fájlrendszerek vannak csatlakoztatva.

Az lsblk ezen változatában azokat az eszközöket soroljuk fel, amelyek a függőségeket fordított sorrendben jelenítik meg. Ez a beállítás segít azonosítani a logikai kötet szerint csoportosított eszközöket az eredeti /dev/sd[disk] eszköznevek helyett.

Fontos, hogy a nofail beállítás hozzá legyen adva az Azure Disk Encryption által titkosított eszköz tetején létrehozott LVM-kötetek csatlakoztatási pontbeállításaihoz. Megakadályozza, hogy az operációs rendszer elakadjon a rendszerindítási folyamat során (vagy karbantartási módban).

Ha nem használja a nofail lehetőséget:

  • Az operációs rendszer soha nem kerül abba a fázisba, ahol az Azure Disk Encryption elindul, és az adatlemezek zárolása feloldva és csatlakoztatva van.
  • A titkosított lemezek zárolása a rendszerindítási folyamat végén lesz feloldva. Az LVM-kötetek és fájlrendszerek automatikusan csatlakoztatva lesznek, amíg az Azure Disk Encryption fel nem oldja őket.

Tesztelheti a virtuális gép újraindítását, és ellenőrizheti, hogy a fájlrendszerek a rendszerindítás után is automatikusan csatlakoztatva vannak-e. Ez a folyamat több percet is igénybe vehet a fájlrendszerek számától és méretétől függően.

Indítsa újra a virtuális gépet, és ellenőrizze az újraindítást követően

shutdown -r now

lsblk
df -h

A RAID-on-crypt lépései

Most, hogy a mögöttes lemezek titkosítva vannak, továbbra is létrehozhatja a RAID-struktúrákat. A folyamat megegyezik az LVM-hez használt folyamattal, de az eszköznév használata helyett használja az egyes lemezek /dev/mapper elérési útját.

RAID konfigurálása a lemezek titkosított rétegén

mdadm --create /dev/md10 \
--level 0 \
--raid-devices=4 \
/dev/mapper/c49ff535-1df9-45ad-9dad-f0846509f052 \
/dev/mapper/6712ad6f-65ce-487b-aa52-462f381611a1 \
/dev/mapper/ea607dfd-c396-48d6-bc54-603cf741bc2a \
/dev/mapper/4159c60a-a546-455b-985f-92865d51158c

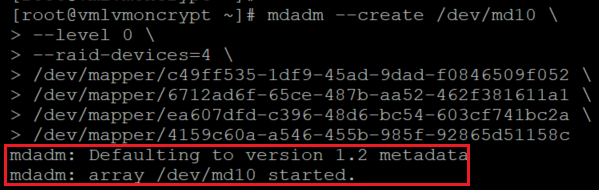

Információk az mdadm paranccsal konfigurált RAID-hez

Megjegyzés

Az itt található /dev/mapper/device neveket az lsblk kimenete alapján a tényleges értékekkel kell helyettesíteni.

RAID-létrehozás ellenőrzése/monitorozása

watch -n1 cat /proc/mdstat
mdadm --examine /dev/mapper/[]
mdadm --detail /dev/md10

A RAID állapota

Fájlrendszer létrehozása az új RAID-eszköz tetején

mkfs.ext4 /dev/md10

Hozzon létre egy új csatlakoztatási pontot a fájlrendszerhez, adja hozzá az új fájlrendszert a /etc/fstab fájlhoz, és csatlakoztassa:

Megjegyzés

Ez a ciklus csak egy eszközön iterál ehhez a példához, így több md-eszközhöz is használható, ha szükséges.

for device in md10; do diskuuid="$(blkid -s UUID -o value /dev/${device})"; \
mkdir /raiddata; \
echo "UUID=${diskuuid} /raiddata ext4 defaults,nofail 0 0" >> /etc/fstab; \
mount -a; \
done

Ellenőrizze, hogy az új fájlrendszer csatlakoztatva van-e:

lsblk -fs
df -h

Képernyőkép egy konzolablakról, amelyen a fájlrendszer raiddata-ként van csatlakoztatva.

Fontos, hogy a nofail beállítás hozzá legyen adva az Azure Disk Encryption használatával titkosított eszköz tetején létrehozott RAID-kötetek csatlakoztatási pontbeállításaihoz. Megakadályozza, hogy az operációs rendszer elakadjon a rendszerindítási folyamat során (vagy karbantartási módban).

Ha nem használja a nofail lehetőséget:

  • Az operációs rendszer soha nem kerül abba a fázisba, ahol az Azure Disk Encryption elindul, és az adatlemezek zárolása feloldva és csatlakoztatva van.
  • A titkosított lemezek zárolása a rendszerindítási folyamat végén lesz feloldva. A RAID-kötetek és fájlrendszerek automatikusan csatlakoztatva lesznek, amíg az Azure Disk Encryption fel nem oldja őket.

Tesztelheti a virtuális gép újraindítását, és ellenőrizheti, hogy a fájlrendszerek a rendszerindítás után is automatikusan csatlakoztatva vannak-e. Ez a folyamat több percet is igénybe vehet a fájlrendszerek számától és méretétől függően.

shutdown -r now

És ha be tud jelentkezni:

lsblk
df -h
