USB Type-C manuális együttműködési tesztelési eljárások

Ez a cikk az USB Type-C-kompatibilis rendszerek és a Windows együttműködésének tesztelését ismerteti. Útmutatást nyújt az eszköz- és rendszergyártók számára az USB-Type-C-összekötőt elérhetővé tevő rendszereken és eszközökön különböző funkcionális és stressztesztek elvégzésére. Feltételezi, hogy az olvasó ismeri a hivatalos USB-specifikációt és az xHCI együttműködési tesztelési eljárásokat. Az USB-specifikáció letölthető USB.ORG.

Ha ezeket a teszteket az USB Type-C ConnEx-alaplap használatával szeretné futtatni, olvassa el az USB Type-C rendszerek tesztelése USB-Type-C ConnEx-lel című témakört.

A teszttermék a következő kategóriák egyikéhez vagy többhez tartozhat:

• Rendszer: Asztali gépek, laptopok, táblagépek, kiszolgálók vagy telefonok, szabadon hozzáférhető Type-C USB-porttal. A rendszernek a Windows 10 egy verzióját kell futtatnia, például a Windows 10 asztali kiadásokat (Home, Pro, Enterprise és Education), a Windows 10 Mobile-t vagy más verziókat.
• Dokkoló: Olyan USB-Type-C eszköz, amely egynél több portot biztosít.
• Eszköz: Minden olyan USB-eszköz, amely Type-C porttal rendelkezik, amely csatlakoztatható egy rendszerhez vagy dokkolóhoz. Ebbe a kategóriába tartoznak a hagyományos USB-eszközök és eszközök, amelyek támogatják a tartozékot és az alternatív módokat az USB Type-C specifikációjában meghatározottak szerint.

Hivatalos előírások és eljárások

• xHCI együttműködési tesztelési eljárások

Az USB Type-C együttműködési tesztelési eljárásai két részből állnak: funkcionális tesztelés (FT) és stressztesztelés (ST). Minden tesztszakasz leírja a tesztesetet, és azonosítja a tesztre vonatkozó kategóriát. A terméket a teljes vonatkozó kategórián kell tesztelni. Bizonyos tesztesetek hivatkozásokat tartalmaznak releváns tippekre és útmutatásokra a további információkért. Ez a dokumentum az USB Type-C funkcióira és felületére összpontosít. Az USB-Type-C-megoldások más USB-összetevőket is tartalmazhatnak, például USB Hubot vagy USB-vezérlőt. Az USB Hubok és -vezérlők részletes tesztelését az USB-IF xHCI együttműködési tesztelési eljárásai és a Windows hardvertanúsítvány-készlete is ismerteti.

• Eszköz számbavétele: Megerősíti, hogy az eszközök számbavételének alapvető szempontjai működőképesek.
• Rendszerindítás: Megerősíti, hogy a termék nem gátolja a normál rendszerindítást.
• Rendszer energiaszint-váltások: A termék teszteli a rendszer energiaváltásait és ébresztési képességét az alacsonyabb energiaállapotokból, biztosítva, hogy ezek ne legyenek hatással a működésre.
• Szelektív felfüggesztés: Megerősíti a szelektív felfüggesztés átmeneteit.
• Dokkazonosító: Ellenőrizze, hogy az eszközleíró elem megfelelően van implementálva a dokkolóban.
• Alternatív mód egyeztetése: Erősítse meg a támogatott alternatív módokat.
• Töltés és áramellátás (PD):: Erősítse meg a töltést az USB Type-C-vel.
• Szerepkör-felcserélés: A szerepkör-felcserélés megerősítése.

A stressztesztelési szakasz a stresszes és peremhelyzeti forgatókönyvek eljárásait ismerteti, amelyek egy adott időszakban tesztelik az eszköz stabilitását. A stresszteszteléshez egy egyéni eszközre, a Microsoft USB Test Tool (MUTT) eszközökre van szükség a régi USB-ellenőrzéshez (nem USB-Type-C). További tesztelés és automatizálás érhető el a közelgő USB Type-C teszteszközzel.

• Rendszerteljesítmény-áttűnések: A termék megbízhatóságának tesztelése ismétlődő rendszerteljesítmény-események után.
• Átviteli események: Több átviteli és kapcsolati eseményt hoz létre
• Plug and Play (PnP):: Különböző PnP-sorozatokat hoz létre.
• Eszköztopológia: Számos eszközt és topológiát tesztel a termékkel.

FT Eset 1: Eszköz felsorolás

A következőkre vonatkozik: Rendszer, dokkolás, eszköz

Annak ellenőrzéséhez, hogy az eszköz számbavétele működik-e:

1. Indítsa újra a tesztrendszert, és jelentkezzen be a Windowsba.

2. Nyissa meg az Eszközkezelőt a tesztrendszeren. A Start menü megnyitása után írja be a devmgmt.msc parancsot a Kereső mező szövegmezőbe.

3. Eszköz csatlakoztatása USB-Type-C-kompatibilis rendszerhez. Szükség esetén győződjön meg arról, hogy az eszköz be van kapcsolva vagy külső energiaforráshoz csatlakozik.

   • Rendszer: Csatlakoztassa bármelyik USB-Type-C eszközt a rendszerhez.
   • Eszköz: Csatlakoztassa az eszközt egy USB Type-C-kompatibilis rendszerhez.
   • Dokkoló: Csatlakoztasson bármely USB 3.0-eszközt és bármely USB Type-C-eszközt, amely támogatja az alternatív módot, vagy USB Type-C-tartozékot a dokkolóhoz. Csatlakoztassa a dokkolót a rendszerhez.

4. Győződjön meg arról, hogy az eszközcsomópont hozzá van adva az Eszközkezelőhöz. További információt az eszköz hozzáadásának megerősítése című témakörben talál.

5. Ellenőrizze, hogy a csatlakoztatott eszközök hiba nélkül működnek-e.

6. Bontsa le az eszközt (és szükség esetén dokkolja), és figyelje meg a Device Manager változásait. A dokkoló és az eszköz nem jelenhet meg az Eszközkezelőben. További információ: Eszközeltávolítás megerősítése.

7. Tükrözheti vagy megfordíthatja az USB Type-C kábel tájolását, és ismételje meg a 3–6. lépést.

Ft Case 2: Rendszerindítás

A következőkre vonatkozik: rendszer, központ, eszköz

Győződjön meg arról, hogy a vizsgált termék nem gátolja a normál rendszerindítási folyamatot

1. Indítsa újra a tesztrendszert, és jelentkezzen be a Windowsba.

2. Csatlakoztassa a következő USB-eszközöket egy olyan rendszerhez, amelyen egy usb-Type-C port található:

   • Rendszer: Csatlakoztassa ezeket az eszközöket a rendszer egy USB-Type-C portjához egy USB-Type-C–USB-Type-A adapter használatával, ahogyan az a képen látható.



     • USB Hub
     • USB-billentyűzet
     • USB 3.0 flash meghajtó

   • Dokkolás: Csatlakoztassa ezeket az eszközöket a teszt alatt lévő dokkolón közzétett portokhoz.

     • USB Hub
     • USB-billentyűzet
     • USB 3.0 flash meghajtó

   • Eszköz: Csatlakoztassa az eszközt a rendszer nyitott USB Type-C portjához.

3. Nyissa meg az Eszközkezelőt a tesztrendszeren. A Start menü megnyitása után írja be a devmgmt.msc parancsot a Kereső mező szövegmezőbe.

4. Győződjön meg arról, hogy az eszközcsomópont hozzá van adva az Eszközkezelőhöz. További információt az eszköz hozzáadásának megerősítése című témakörben talál.

5. Indítsa újra a rendszert; győződjön meg arról, hogy a rendszer leáll, és megfelelően indul el. Vizsgálja meg a rendszerhibákat, ha vannak ilyenek.

6. Rendszer- vagy dokktesztelés esetén:

   • Győződjön meg arról, hogy az UEFI/BIOS rendszerindító adathordozóként ismeri fel az USB flash meghajtót, és a rendszer elindítható belőle.
   • Győződjön meg arról, hogy az UEFI/BIOS felismeri az USB-billentyűzetet, és használható az UEFI/BIOS beírására.

7. A rendszer elindítása után győződjön meg arról, hogy az eszközök megjelennek a Device Managerben, jelezve, hogy megfelelően lettek felsorolva.

8. Ellenőrizze az összes csatlakoztatott eszköz eszközfunkcióját.

9. Rendszer esetén ismételje meg a 3–8. lépést egy USB-Type-C-dokkoló csatlakoztatásával a rendszerhez a dokkolóhoz csatlakoztatott eszközökkel.

   • USB Hub
   • USB-billentyűzet
   • USB 3.0 flash meghajtó

** FT 3. eset: Rendszerteljesítmény-átmenetek

A következőkre vonatkozik: Rendszer, dokkolás, eszköz

Győződjön meg arról, hogy a termék nem befolyásolja a rendszer energiaátmeneteit és ébresztési képességét az alacsonyabb energiaállapotokról való áttéréssel

1. Indítsa újra a tesztrendszert, és jelentkezzen be a Windowsba.
2. Csatlakoztasson egy USB 3.0 hubot a rendszeren lévő USB Type-C porthoz. További információ: Eszköz csatlakoztatása egy rendszerhez.
3. Usb-eszköz csatlakoztatása a központhoz.
4. Nyissa meg az Eszközkezelőt a tesztrendszeren.
5. Győződjön meg arról, hogy az eszközök bekerülnek az Eszközkezelőbe. További információt az eszköz hozzáadásának megerősítése című témakörben talál.
6. Küldje el a rendszert alacsonyabb energiaállapotba, például alvó állapotba vagy hibernált állapotba a start menü vagy az automatizálás segítségével.
7. Ébresztse fel a rendszert az alacsonyabb energiaállapotból. Ha az eszköz támogatja a távoli ébresztést, használja az eszközt a rendszer felébresztéséhez. További információkért lásd: A rendszer ébresztésének hibaelhárítása. Ellenkező esetben ébreszd fel a rendszert normál módon (a bekapcsológomb vagy a billentyűzet használatával).
8. Ellenőrizze, hogy az eszköz továbbra is működik-e. További információ: Az eszköz működésének megerősítése.

Ismételje meg ezt a tesztet az egyéb elérhető rendszerteljesítmény-állapotok esetében: Alvó (S3), Hibernálás (S4) és hibrid alvás.

Megjegyzés:

Az energiaállapotra való áttérés egyszerűsítése érdekében használja a Windows Illesztőprogram-készletben (WDK) található pwrtest.exe. További információ: PwrTest.

FT Case 4: Szelektív felfüggesztés

A következőkre vonatkozik: Dock, eszköz

Ellenőrizze, hogy az eszköz szelektív felfüggesztési módba vált-e át.

1. Csatlakoztassa az USB-buszelemzőt a teszteszköz és a rendszer között. További információ: A szelektív felfüggesztés megerősítése elemzővel.
2. Indítsa el a rögzítési munkamenetet.
3. Engedélyezze, hogy az eszköz szelektív felfüggesztésbe lépjen. Várjon 15 másodpercig, miközben győződjön meg arról, hogy nincsenek aktív átvitelek az eszközön. Ha például a teszteszköz flash meghajtó, győződjön meg arról, hogy nincsenek megnyitva fájlok; billentyűzet vagy egér esetén hagyja tétlen állapotban az eszközt.
4. Egy művelet végrehajtásával felébresztheti az eszközt a szelektív felfüggesztési állapotból. Például a flash meghajtón nyisson meg egy fájlt; billentyűzet esetén nyomja le a billentyűt, vagy mozgassa az egeret.
5. Ellenőrizze, hogy az eszköz a szelektív felfüggesztési állapotot adta-e meg az elemzőben.

A szelektív felfüggesztésről szóló további információk a következő forrásokban találhatók:

• Szelektív felfüggesztés engedélyezése a HID számára
• Szelektív felfüggesztés USB-eszközökön keresztüli HID esetén
• A szelektív felfüggesztés rejtélyének megfejtése

FT 5. eset: Dokkoló azonosítása

A következőre vonatkozik: Dock

1. Indítsa újra a tesztrendszert, és jelentkezzen be a Windowsba.
2. Csatlakoztassa az USB Type-C dokkolót a rendszerhez.
3. Győződjön meg arról, hogy a dokk állapota megfelelően van azonosítva.

FT Case 6: Üzemmód váltási egyeztetés

A következőkre vonatkozik: Rendszer, dokkolás, eszköz

Alternatív mód egyeztetésének megerősítése a támogatott módok esetében

1. Indítsa újra a tesztrendszert, és jelentkezzen be a Windowsba.

2. Nyissa meg az Eszközkezelőt a tesztrendszeren. A Start menü megnyitása után írja be a devmgmt.msc parancsot a Kereső mező szövegmezőbe.

3. Az alternatív módot támogató USB-Type-C-eszközt csatlakoztassa az alternatív módot támogató USB-Type-C porthoz a rendszeren. Győződjön meg arról, hogy az eszköz és a rendszer is rendelkezik legalább egy alternatív móddal, és szükség esetén az eszköz be van kapcsolva vagy külső áramforráshoz csatlakozik.

   Megjegyzés:

   A Type-C dongles/adapterek esetében győződjön meg arról, hogy a megfelelő periféria be van kapcsolva, és csatlakozik a dongle/adapter nemType-C végéhez.

4. Ellenőrizze, hogy az alternatív módú eszköz hozzáadva van-e az Eszközkezelőben. Bizonyos esetekben előfordulhat, hogy az alternatív módú eszköz monitorozási eszközként vagy egy másik buszeszközként jelenik meg. További információt az eszköz hozzáadásának megerősítése című témakörben talál.

5. Bontsa le az eszközt, és figyelje meg a Device Manager változásait. A központ és az eszköz többé nem jelenhet meg a Device Managerben. További információ: Eszközeltávolítás megerősítése.

6. Tükrözheti vagy megfordíthatja az USB-Type-C kábel tájolását, és ismételje meg a 2–5. lépést.

FT Case 7: Töltés és áramellátás (PD)

A következőkre vonatkozik: Az USB-ről történő áramkiterjesztési protokollt támogató rendszer, dokkoló, eszköz

Az USB Type-C töltésének megerősítése

1. Az USB-IF által meghatározott usb-áramkiszállítási tesztelés végrehajtása.

2. Indítsa újra a tesztrendszert, és jelentkezzen be a Windowsba.

3. Hajtsa végre az alábbi lépéseket egy rendszer esetében:

   1. Csatlakoztassa két rendszert egy USB Type-C kábellel. Győződjön meg arról, hogy csak egy rendszer kap áramot.
   2. Ha a rendszer több USB-Type-C portot tartalmaz, csatlakoztassa ugyanazon a rendszeren két USB-Type-C portot egy USB Type-C kábellel. Győződjön meg arról, hogy a rendszer nem töltődik (önmagában).
   3. Csatlakoztassa a csomagolt USB Type-C töltőt (ha van csomag) a rendszer USB-Type-C portjához. Ellenőrizze, hogy a rendszer tölt-e.
   4. Ismételje meg a 3c. lépést más forrásokból származó USB Type-C töltőkkel.
   5. Csatlakoztassa az USB Type-C eszközt a rendszer által közzétett USB-Type-C porthoz. Ellenőrizze, hogy az eszköz áramot kap-e.

4. Hajtsa végre az alábbi lépéseket egy dokkoló esetében:

   1. Csatlakoztassa a dokkolót az USB Type-C-kompatibilis rendszerhez USB Type-C kábellel.
   2. Ellenőrizze, hogy a dokkoló valóban tölti-e a csatlakoztatott rendszert.

5. Hajtsa végre az alábbi lépéseket egy eszköz esetében:

   1. Csatlakoztassa az eszközt egy USB-Type-C-kompatibilis rendszerhez. Győződjön meg arról, hogy az eszköz áramot kap a rendszertől.
   2. (nem kötelező) Csatlakoztassa az eszközt egy USB-Type-C-kompatibilis rendszerhez. Ellenőrizze, hogy az eszköz tölti-e a rendszert.

FT Case 8: Szerepcsere

A következőkre vonatkozik: Rendszer

Szerepcsere megerősítése

1. Indítsa újra a tesztrendszert, és jelentkezzen be a Windowsba.
2. Csatlakoztassa két rendszert egy USB Type-C kábellel.
3. Ellenőrizze az egyes rendszerek aktuális szerepkörét.
4. Végezze el a szerepkörök cseréjéhez szükséges lépéseket.
5. Ellenőrizze, hogy az egyes rendszerek aktuális szerepkörei megváltoztak-e.

ST Case 1: Rendszer energiaáttűnések

A következőkre vonatkozik: Rendszer, dokkolás, eszköz

1. Indítsa újra a tesztrendszert.
2. Csatlakoztasson egy USB SuperMUTT-eszközt az USB Type-C porthoz.
3. Futtassa a DF - IO-val való alvás közben tesztet.
4. Ismételje meg a 3. lépést egy USB Type-C teszteszközzel.

ST Eset 2: Átviteli események

A következőkre vonatkozik: Rendszer, dokkolás, eszköz

1. Indítsa újra a tesztrendszert.
2. Csatlakoztasson egy USB SuperMUTT-eszközt az USB Type-C porthoz.
3. Futtassa a DF -újraindítást az IO-val a tesztelés előtt és után .
4. Ismételje meg a 3. lépést egy USB Type-C teszteszközzel.

ST Eset 3: Csatlakoztatás és használat

A következőkre vonatkozik: Rendszer, dokkolás, eszköz

1. Indítsa újra a tesztrendszert.
2. Csatlakoztasson egy USB SuperMUTT-eszközt az USB Type-C porthoz.
3. Futtassa a DF – Alvás és PNP tesztet az IO-val, előtte és utána.
4. Ismételje meg a 3. lépést egy USB Type-C teszteszközzel.

ST Case 4: Eszköztopológia

A következőkre vonatkozik: Rendszer, dokkolás, eszköz

1. Indítsa újra a tesztrendszert.

2. USB-Type-C A/V adapter használatával csatlakoztassa az A/V adapter összes portját, hogy minden funkció használható legyen a képen látható módon:



3. Ha a vizsgált rendszer több USB-Type-C portot is rendelkezik, ismételje meg a 2. lépést.

4. Futtassa a DF - Alvás IO-val tesztet.

Megjegyzés:

A teszt során ellenőrizze, hogy nincs-e hiba az USB-Type-C A/V-n keresztül csatlakoztatott eszközöknél, például a videó torzulása vagy a hangkimaradás miatt.

Funkcionális rendszer együttműködési tesztterve

Várható időtartam: 20 perc

A terv célja annak meghatározása, hogy a rendszer képes-e különböző típusú perifériákkal és töltőkkel működni. Ez a tesztterv a rendszer OEM-től eltérő forrásból történő tesztelésre összpontosít.

• Rendszerek: Windows 10 rendszer a közzétett USB Type-C porttal.

• Perifériák

  • USB Type-A USB Type-C adapterhez – USB 3.0 hub – USB egér – USB 3.0 flash meghajtó
  • USB-Type-C tárolómeghajtó
  • USB Type-C videó (dongle elfogadható)

• Tápegység: USB Type-C töltő

• Hajtsa végre Eset 1: Eszköz felsorolása a(z) USB Type-C dongle-ra. Ellenőrizze, hogy az egyes eszközök a várt módon vannak felsorolva és működnek. Ez a kép az USB A típusú dongle teszteléséhez javasolt topológiát mutatja be.



• Hajtsa végre Eset 6: FT - Alternatív mód tárgyalása a listában lévő többi periféria esetében. Ellenőrizze, hogy az egyes eszközök a várt módon vannak felsorolva és működnek.

• Hajtsa végre az FT Case 7: Töltés és áramellátás (PD) csökkentett verzióját az USB Type-C töltővel. Hagyja ki a két gépet igénylő szakaszokat, és csak győződjön meg arról, hogy a rendszer nem Microsoft-alapú tápadapterrel képes a töltésre (áramfelvételre).

Használhatósági rendszer együttműködési tesztterve

Várható időtartam: 60 perc

A terv célja annak meghatározása, hogy ez a rendszer képes-e elvégezni a leggyakoribb felhasználói forgatókönyveket USB-Type-C perifériákkal. Ez a tesztterv feltételezi a funkcionális rendszer együttműködési teszttervében felvázolt tesztek sikeres elvégzését. A használhatósági tesztcsomag a gyakori felhasználói, rendszer- és eszközforgatókönyvekre összpontosít.

• Rendszerek: Windows 10 rendszer a közzétett USB Type-C porttal.

• Perifériák

  • USB Type-A USB Type-C adapterhez – USB 3.0 hub – USB egér – USB 3.0 flash meghajtó
  • USB-Type-C tárolómeghajtó
  • USB Type-C videó (dongle elfogadható)
  • USB Type-C A/V dongle (videó, USB és esetleg hang egyetlen adapterként)

• Tápegység: Két USB Type-C töltők különböző szállítók.

• Hajtsa végre FT Case 3: System Power Transitions minden perifériára a következő listában USB-vel Type-C dongle. Ellenőrizze, hogy az egyes eszközök a várt módon számbavételt és működést hajtanak-e végre a rendszer energiaállapotának változása előtt és után.

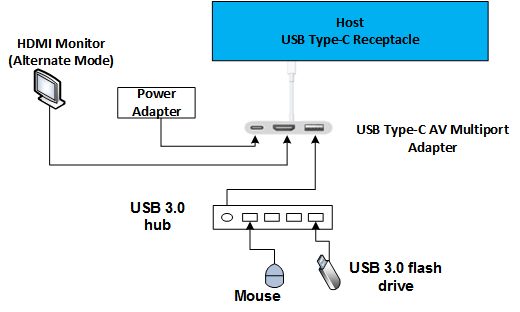

  • Konfigurálja az USB Type-A és USB Type-C adaptert az ebben a képen látható módon.



  • Konfigurálja az USB-Type-C A/V dongle-t a képen látható módon.



• Hajtsa végre a 2. eset: Rendszerindítás műveletet, csak az USB Type-C A/V dongle-t konfigurálja az előző ábrán látható módon, és érvényesítse a következő forgatókönyveket:

  • A rendszer minden csatlakoztatott eszközzel elindul, a monitoron pedig a videokijelzők usb-Type-C A/V-n keresztül csatlakoznak.
  • A rendszer az USB-Type-C A/V dongle-n keresztül csatlakoztatott USB-lemezről indul.

Teljes együttműködési tesztterv

Várható időtartam: 180 perc

A teljes együttműködési tesztcsomag a felhasználói forgatókönyvek nagyobb halmazát fedi le. Ezeket a teszteket akkor futtassa, amikor az eszköz rendszere USB-IF minősítésre készül.

• rendszerek

  • Windows 10 rendszer, amelyen USB Type-C port található.
  • Egy másik Windows 10 rendszer, amelyen kitettséggel rendelkező USB Type-C port található. Javasoljuk, hogy egy másik termékcsaládból vagy OEM-ből származó rendszert használjon.

• Perifériák

  • USB Type-A-tól Type-C-ig adapterhez, USB Type-A-tól USB Type-C-ig adapterhez – USB 3.0 hub – USB egér – USB 3.0 flash meghajtó
  • USB Type-C tárolómeghajtó – USB Type-C videó (a dongle elfogadható) – USB Type-C A/V dongle (egyetlen egységként tartalmazza a video-, hang- és USB-meghajtót)

• Tápegység: Két USB Type-C töltők különböző szállítók.

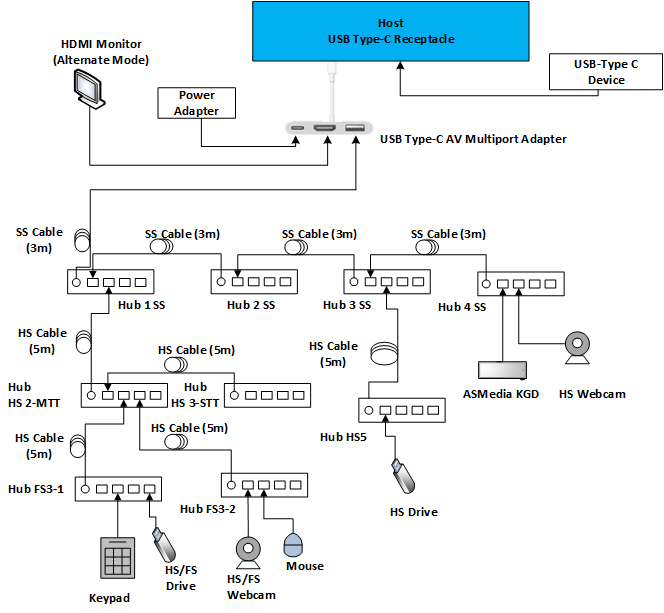

• Végezze el az összes stresszteszt eseteit. Az USB-Type-C A/V javasolt konfigurációja a következő képen látható:



Eszköz hozzáadásának megerősítése

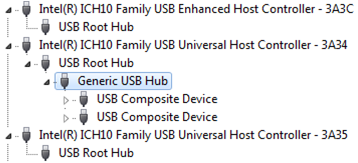

• Azonosítsa azt az USB-gazdagépvezérlőt, amelyhez az eszköz csatlakoztatva van.
• Győződjön meg arról, hogy az új eszköz a megfelelő csomópont alatt jelenik meg az Eszközkezelőben.
• Az USB 3.0-porthoz csatlakoztatott USB 3.0 hubok esetében két eszközre számíthat: az egyik az USB 3.0 alsóbb rétegében, a másik pedig a teljes sebességű hub alsóbb rétegében található.

Eszközeltávolítás megerősítése

• Az eszköz azonosítása az Eszközkezelőben.
• A tesztelési lépés végrehajtásával távolítsa el az eszközt a rendszerből.
• Győződjön meg arról, hogy az eszköz már nincs jelen az Eszközkezelőben.
• USB 3.0 hub esetén ellenőrizze, hogy mindkét eszköz (SuperSpeed és társközpontok) el lett-e távolítva. Az eszköz eltávolításának elmulasztása ebben az esetben eszköz-meghibásodást okozhat. Minden érintett összetevőt meg kell vizsgálni a megfelelő kiváltó ok osztályozása érdekében.

Eszköz működésének megerősítése

• Ha az eszköz USB Hub, győződjön meg arról, hogy a hub alsóbb rétegében lévő eszközök működőképesek. Ellenőrizze, hogy más eszközök csatlakoztathatók-e a központ elérhető portjaihoz.
• Ha az eszköz HID-eszköz, tesztelje annak működését. Győződjön meg arról, hogy egy USB-billentyűzettípus, egy USB-egér mozgatja a kurzort, és a játékvezérlő vezérlőpultján egy játékeszköz működik.
• Az USB-hangeszköznek le kell játszania és/vagy rögzítenie kell a hangot.
• A tárolóeszköznek elérhetőnek kell lennie, és képesnek kell lennie egy legalább 200 MB méretű fájl másolására.
• Ha az eszköz több funkcióval is rendelkezik, például a & beolvasás és nyomtatás, győződjön meg arról, hogy teszteli mind a beolvasási, mind a nyomtatási funkciót.
• Ha az eszköz USB Type-C típusú, ellenőrizze, hogy az USB és az alternatív üzemmódok működnek-e.

Eszköz csatlakoztatása rendszerhez

• Győződjön meg arról, hogy az USB 3.x-eszközök a teszteszköznek megfelelő USB 3.x kábelt használnak.
• Ha a rendszer nem ismeri fel az eszközt, ellenőrizze, hogy nincsenek-e hibás kábelek vagy összekötők, ha az eszközt egy másik, azonos típusú kábellel csatlakoztatja.

A rendszer ébresztésének hibaelhárítása

Olyan eszköz hibaelhárítása, amely nem képes felébreszteni a rendszert:

• Győződjön meg arról, hogy az eszköz ébresztésre képes.
• Győződjön meg arról, hogy a gazdavezérlő, amelyhez az eszköz csatlakoztatva van, be van állítva a rendszer felébresztésére.

Hiányzó energiaállapotok hibaelhárítása

Ha a tesztrendszer nem tudja elérni az alvó vagy hibernált állapotot, győződjön meg arról, hogy a rendszer összes eszközén telepítve vannak a legújabb eszközillesztők. Az egyik leggyakoribb ok a rendszer nem támogatott videokártyája.

Az ETW használata a problémák naplózásához

Az ETW USB 2.0-portokhoz való engedélyezéséhez tekintse meg az ETW-t a Windows 7 USB-magveremben.

Az USB 3.0 naplózásának engedélyezéséhez hajtsa végre ehelyett a következő parancsokat (vagy tekintse meg az USB-események nyomkövetésének rögzítését a Logmanrel):

logman start usbtrace -ets -o usbtrace.etl -nb 128 640 -bs 128
logman update usbtrace -ets -p Microsoft-Windows-USB-UCX Default
logman update usbtrace -ets -p Microsoft-Windows-USB-USBHUB3 Default

A naplók rögzítése után végezze el a tesztelési forgatókönyvet.

Állítsa le a nyomkövetést a következő paranccsal:

logman stop usbtrace -ets

Elemző használata a szelektív felfüggesztés megerősítéséhez

Az USB 2.0-s és 3.0-s forgalom elemzéséhez usb-elemző eszközre van szükség, például a LeCroy Voyager M3i, az Advisor T3 vagy a TotalPhase Beagle 5000 eszközre. Ezek az elemzők képesek a szelektív felfüggesztés funkció megerősítéséhez szükséges kapcsolatállapot-információk rögzítésére és megjelenítésére.

Miután például egy TotalPhase-elemzővel rögzítette a forgalmat, a kimenetben az alábbihoz hasonló esemény jelenik meg:

Ha egy teszt megköveteli, hogy az eszköz felfüggesztett állapotba lépjen, képesnek kell lennie korrelálni a <Felfüggesztés> eseményt azzal az időponttal, amikor azt várta, hogy az eszköz a felfüggesztett állapotba lépjen.

Az LPM U1 és U2 állapotátmeneteinek megerősítése elemző használatával

Az elemző nyomkövetésének explicit módon meg kell mutatnia minden kapcsolatállapot-áttűnést: az utasítások "Rx U0 -> U2" néven jelennek meg az eseményekben. A LeCroy szoftverrel például a Jelentés lapon válassza ki az USB3 kapcsolatállapot időzítési nézetét. Ez a beállítás az összeköttetés állapotát jeleníti meg az időtengelyen. Időnként előfordulhat, hogy az elemző nem megfelelően jeleníti meg az U1–U2 átmenetet. Előfordulhat, hogy a kapcsolat állapota az U1-be kerül, majd visszaáll az U2-be.

A szelektív felfüggesztés letiltása a Device Managerben

Annak érdekében, hogy letiltsa a szelektív felfüggesztést egy USB-eszközön a Device Managerben, először keresse meg az eszközcsomópontot az eszközfán. Ebben a példában tiltsa le a szelektív felfüggesztést a központban:

Kattintson a jobb gombbal az eszközre, és válassza a Tulajdonságok lehetőséget. Ezután válassza az Energiagazdálkodás lapot.

A szelektív felfüggesztés letiltásához győződjön meg arról, hogy a számítógép kikapcsolhatja az eszközt az energiamegtakarításhoz jelölőnégyzet bejelölésével.

Az USB Type-C kábel megfordítása vagy visszafordítása

Az USB Type-C kábel célja a felhasználói funkciók fenntartása a kábel tájolásától függetlenül. A kábel tükrözése vagy megfordítása a kábel eltávolításával, 180 fokos elforgatásával és visszahelyezésével érhető el.

Tesztjelentés eredményei

Adja meg ezeket a részleteket:

• A sikertelen teszt előtt végrehajtott tesztek listája (sorrendben).
• A listának meg kell adnia a sikertelen vagy sikeres teszteket.
• A tesztekhez használt rendszerek, eszközök, dokkok vagy hubok. Adja meg a márkát, a modellt és a webhelyet, hogy szükség esetén további információkat kaphassunk.
