Tutorial: Bersiap untuk menyebarkan Azure Stack Edge Pro GPU

  • Artikel

Tutorial ini adalah yang pertama dalam rangkaian tutorial penyebaran yang diperlukan untuk sepenuhnya menyebarkan Azure Stack Edge Pro GPU. Tutorial ini menjelaskan cara menyiapkan portal Microsoft Azure untuk menyebarkan sumber daya Microsoft Azure Stack Edge.

Anda memerlukan hak admin untuk menyelesaikan proses penyiapan dan konfigurasi. Persiapan portal memerlukan waktu kurang dari 10 menit.

Dalam tutorial ini, Anda akan mempelajari cara:

  • Membuat grup sumber daya baru
  • Mendapatkan kunci aktivasi

Mulai

Untuk penyebaran GPU Azure Stack Edge Pro, Anda harus terlebih dahulu menyiapkan lingkungan Anda. Setelah lingkungan siap, ikuti langkah-langkah yang diperlukan dan jika diperlukan, langkah dan prosedur opsional untuk sepenuhnya menyebarkan perangkat. Instruksi penyebaran langkah demi langkah menunjukkan waktunya Anda harus melakukan masing-masing langkah yang diperlukan dan opsional ini.

Langkah Deskripsi
Persiapan Langkah-langkah ini harus diselesaikan sebagai persiapan untuk penyebaran yang akan datang.
Daftar periksa konfigurasi penyebaran Gunakan daftar periksa ini untuk mengumpulkan dan merekam informasi sebelum dan selama penyebaran.
Prasyarat penyebaran Prasyarat ini memvalidasi lingkungan bahwa sudah siap untuk penyebaran.
Tutorial penyebaran Tutorial ini diperlukan untuk menyebarkan perangkat Azure Stack Edge Pro GPU Anda dalam produksi.
1. Siapkan portal Azure untuk Azure Stack Edge Pro GPU Buat dan konfigurasikan sumber daya Azure Stack Edge Anda sebelum memasang perangkat fisik Azure Stack Box Edge.
2. Instal Azure Stack Edge Pro GPU Buka kemasan, rak, dan kabel perangkat fisik GPU Azure Stack Edge Pro.
3. Koneksi ke Azure Stack Edge Pro GPU Setelah perangkat dipasang, sambungkan ke antarmuka pengguna web lokal perangkat.
4. Mengonfigurasi pengaturan jaringan untuk Azure Stack Edge Pro GPU Konfigurasikan jaringan termasuk jaringan komputasi dan pengaturan proksi web untuk perangkat Anda. Jika menyiapkan kluster dua node, jaringan tingkat lanjut dan konfigurasi kluster juga diperlukan.
5. Mengonfigurasi pengaturan perangkat untuk Azure Stack Edge Pro GPU Tetapkan nama perangkat dan domain DNS, konfigurasikan server pembaruan dan waktu perangkat.
6. Mengonfigurasi pengaturan keamanan untuk Azure Stack Edge Pro GPU Konfigurasikan sertifikat untuk perangkat Anda. Gunakan sertifikat yang dibuat perangkat atau bawa sertifikat Anda sendiri.
7. Aktifkan Azure Stack Edge Pro GPU Gunakan kunci aktivasi dari layanan untuk mengaktifkan perangkat. Perangkat siap untuk menyiapkan berbagi SMB atau NFS atau tersambung melalui REST.
8. Konfigurasikan komputasi Konfigurasikan peran komputasi di perangkat Anda. Kluster Kubernetes juga dibuat.
9A. Transfer data dengan berbagi Microsoft Azure Stack Edge Tambah berbagi dan sambungkan ke berbagi melalui SMB atau NFS.
9B. Transfer data dengan akun penyimpanan Azure Stack Edge Tambah akun penyimpanan dan sambungkan ke penyimpanan objek besar biner melalui API REST.

Anda sekarang dapat mulai mengumpulkan informasi mengenai konfigurasi perangkat lunak untuk perangkat Azure Stack Edge Pro GPU Anda.

Daftar periksa konfigurasi penyebaran

Sebelum menyebarkan perangkat, Anda perlu mengumpulkan informasi untuk mengonfigurasi perangkat lunak di perangkat Azure Stack Edge Pro GPU Anda. Menyiapkan beberapa informasi ini sebelumnya membantu menyederhanakan proses penyebaran perangkat di lingkungan Anda. Gunakan daftar periksa konfigurasi penyebaran Azure Stack Edge Pro GPU untuk mencatat detail konfigurasi saat Anda menyebarkan perangkat Anda.

Prasyarat

Berikut ini adalah prasyarat konfigurasi untuk sumber daya Azure Stack Edge Anda, perangkat Azure Stack Edge Pro GPU Anda, dan jaringan pusat data.

Untuk sumber daya Microsoft Azure Stack Edge

Sebelum Anda mulai, pastikan bahwa:

  • Langganan Microsoft Azure Anda diaktifkan untuk sumber daya Microsoft Azure Stack Edge. Pastikan Anda menggunakan langganan yang didukung seperti Perjanjian Enterprise (EA) Microsoft,Cloud Solution Provider (CSP),atau Microsoft Azure Sponsorship. Langganan prabayar tidak didukung. Untuk mengidentifikasi jenis langganan Microsoft Azure yang Anda miliki, lihat Apa yang dimaksud dengan penawaran Azure?.

  • Anda memiliki akses pemilik atau kontributor di tingkat grup sumber daya untuk sumber daya Azure Stack Edge Pro, IoT Hub, dan Azure Storage.

    • Untuk membuat sumber daya Azure Stack Edge, Anda harus memiliki izin sebagai kontributor (atau lebih tinggi) yang tercakup dalam tingkat grup sumber daya.
    • Anda juga perlu memastikan bahwa penyedia sumber daya Microsoft.DataBoxEdge dan Microsoft.KeyVault sudah terdaftar. Untuk membuat sumber daya IoT Hub, penyedia Microsoft.Devices harus terdaftar.
      • Untuk mendaftarkan penyedia sumber daya, di portal Azure, buka Langganan > Beranda > Penyedia Sumber Daya langganan > Anda.
      • Cari penyedia sumber daya tertentu, contohnya, Microsoft.DataBoxEdge, dan daftarkan penyedia sumber daya.
    • Untuk membuat sumber daya akun Penyimpanan, sekali lagi Anda memerlukan akses kontributor atau lebih tinggi yang tercakup di tingkat grup sumber daya. Microsoft Azure Storage secara default adalah penyedia sumber daya yang sudah terdaftar.

  • Untuk membuat pesanan di Azure Edge Hardware Center, Anda perlu memastikan bahwa penyedia Microsoft.EdgeOrder terdaftar. Untuk informasi tentang cara mendaftar, buka Daftarkan Sumber daya.

  • Anda memiliki akses admin atau pengguna ke Azure AD Graph API untuk menghasilkan kunci aktivasi atau operasi kredensial seperti pembuatan berbagi yang menggunakan akun penyimpanan. Untuk informasi selengkapnya, lihat Microsoft Azure Active Directory Graph API.

Untuk perangkat Azure Stack Edge Pro GPU

Sebelum Anda menyebarkan perangkat fisik, pastikan:

  • Anda telah menjalankan alat Azure Stack Network Readiness Checker untuk memeriksa kesiapan jaringan untuk perangkat Azure Stack Edge Anda. Anda dapat menggunakan alat ini untuk memeriksa apakah aturan firewall Anda memblokir akses ke URL penting untuk layanan dan memverifikasi URL kustom, di antara pengujian lainnya. Untuk informasi selengkapnya, lihat Memeriksa kesiapan jaringan untuk perangkat Azure Stack Edge Anda.

  • Anda telah meninjau informasi keselamatan yang termasuk dalam paket pengiriman.

  • Untuk memasang perangkat di rak standar 19* di pusat data Anda, pastikan untuk memiliki:

    • Slot 1U tersedia saat menyebarkan satu perangkat simpul.
    • Dua slot 1U tersedia saat menyebarkan kluster dua node.

  • Anda memiliki akses ke permukaan kerja datar, stabil, dan tingkat tempat perangkat dapat bersandar dengan aman.

  • Situs tempat Anda bermaksud menyiapkan perangkat memiliki daya AC standar dari sumber independen atau unit distribusi daya rak (PDU) dengan catu daya yang tidak dapat diubah (UPS).

  • Anda memiliki akses ke perangkat Anda.

Untuk jaringan pusat data

Sebelum Anda mulai, pastikan bahwa:

  • Jaringan di pusat data Anda dikonfigurasi sesuai persyaratan jaringan untuk perangkat Azure Stack Edge Pro GPU Anda. Untuk informasi selengkapnya, lihat Persyaratan Sistem Azure Stack Edge Pro GPU.

  • Untuk kondisi pengoperasian normal GPU Azure Stack Edge Pro, Anda memiliki:

    • Minimum bandwidth unduhan 10-Mbps untuk memastikan perangkat tetap diperbarui.
    • Minimum bandwidth unggah dan unduh khusus 20-Mbps untuk mentransfer file.
    • Diperlukan minimal 100-Mbps untuk koneksi internet pada jaringan AP5GC.

Membuat grup sumber daya baru

Dalam langkah ini, Anda akan terlebih dahulu memesan perangkat lalu membuat sumber daya manajemen untuk mengelola perangkat dengan layanan di cloud.

Membuat sumber daya pesanan

Untuk memesan perangkat, gunakan Azure Edge Hardware Center. Azure Edge Hardware Center memungkinkan Anda menjelajahi dan memesan berbagai perangkat keras dari portofolio hibrid Azure termasuk perangkat Azure Stack Edge Pro GPU.

Jika Anda memiliki perangkat yang sudah ada, lewati langkah ini dan Buat sumber daya manajemen untuk perangkat Anda.

Saat Anda melakukan pemesanan melalui Edge Hardware Center, Anda dapat memesan beberapa perangkat, untuk dikirim ke lebih dari satu alamat, dan Anda dapat menggunakan kembali pengiriman ke alamat dari pesanan lain.

Memesan melalui Edge Hardware Center akan membuat sumber daya Azure yang akan berisi semua informasi terkait pesanan Anda. Satu sumber daya masing-masing akan dibuat untuk masing-masing unit yang dipesan. Anda harus membuat sumber daya Azure Stack Edge setelah menerima perangkat untuk mengaktifkan dan mengelola perangkat.

Untuk melakukan pemesanan melalui Azure Edge Hardware Center, lakukan langkah-langkah berikut:

  1. Gunakan informasi masuk Microsoft Azure Anda untuk masuk ke portal Microsoft Azure di URL ini: https://portal.azure.com.

  2. Pilih + Buat sumber daya. Cari dan pilih Azure Edge Hardware Center. Di Azure Edge Hardware Center, pilih Buat.

    Screenshot of the Azure Stack Edge Hardware Center home page. The Create button is highlighted.

  3. Pilih langganan, lalu pilih Berikutnya.

    Screenshot of the

  4. Untuk memulai pemesanan Anda, pilih Pesan di samping rangkaian produk yang ingin Anda pesan, misalnya Azure Stack Edge. Jika Anda tidak melihat rangkaian produk, mungkin Anda perlu menggunakan langganan yang berbeda; pilih Coba pilih langganan berbeda.

    Screenshot for selecting a product family from which to order in Azure Edge Hardware Center. The Order button by a product family is highlighted.

  5. Pilih tujuan pengiriman untuk pesanan Anda.

    Screenshot for selecting a shipping destination for your Azure Edge Hardware Center order. The shipping destination option and Next button are highlighted.

  6. Pada halaman Pilih Perangkat Keras, gunakan tombol Pilih untuk memilih produk perangkat keras yang ingin dipesan. Misalnya, di sini Azure Stack Edge Pro - GPU dipilih.

    Screenshot for selecting a hardware product for an Azure Edge Hardware Center order. The Select button for a product is highlighted.

    Setelah Anda memilih produk perangkat keras, Anda akan memilih konfigurasi perangkat untuk dipesan. Misalnya, jika Anda memilih Azure Stack Edge Pro - GPU, Anda dapat memilih dari Azure Stack Edge Pro - 1 GPU dan Azure Stack Edge Pro - 2 model GPU.

    Jika Anda menempatkan urutan pertama kali untuk Azure Stack Edge, pilih Daftar dan isi formulir web sebagai bagian dari pengalaman pemesanan Azure Edge Hardware Center.

    Formulir web mengumpulkan detail berikut tentang penyebaran Anda:

    • Total skala penyebaran
    • Ukuran kluster
    • Persyaratan perangkat keras
    • Kehadiran geografis

    Microsoft akan mengevaluasi detail penyebaran yang Anda berikan dan dapat menghubungi Anda melalui email untuk informasi selengkapnya. Kami memiliki persyaratan tertentu untuk pelanggan baru untuk memastikan bahwa Azure Stack Edge cocok untuk kasus penggunaan; tidak semua permintaan akan terpenuhi. Jika Anda memiliki pertanyaan, Anda dapat mengirim email ke AzureStack1Pinquiry@microsoft.com.

    Screenshot of web form for first-time customer Azure Stack Edge hardware orders. The Sign-up button for a product is highlighted.

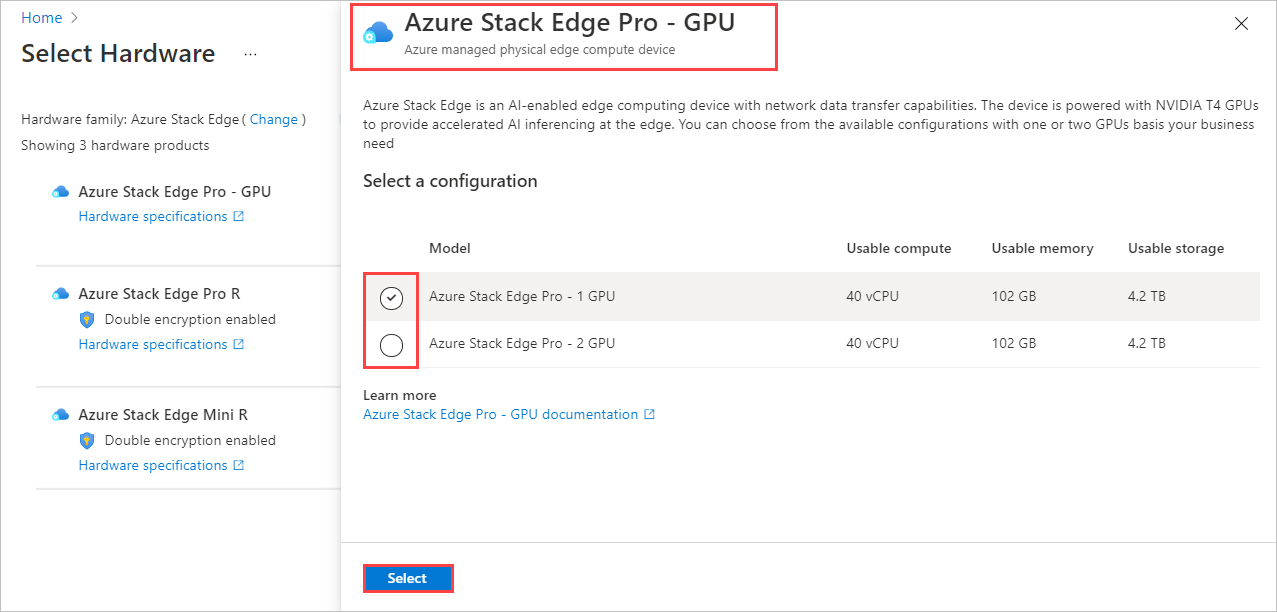

  7. Pilih konfigurasi perangkat, kemudian pilih Pilih. Konfigurasi yang tersedia bergantung pada perangkat keras yang Anda pilih. Layar di bawah ini menunjukkan konfigurasi yang tersedia untuk perangkat Azure Stack Edge Pro - GPU.

    Jika Anda memesan perangkat Azure Stack Edge Mini R, yang semuanya memiliki konfigurasi yang sama, Anda tidak akan melihat layar ini.

    Screenshot for selecting a hardware configuration for a hardware product in an Azure Edge Hardware Center order. Hardware product and configuration options are highlighted.

    Wizard Buat pesanan terbuka.

  8. Pada tab Dasar, beri Nama pesanan, Grup sumber daya, dan Wilayah. Kemudian pilih Berikutnya: Pengiriman + kuantitas >.

    Screenshot of the Basics tab for entering an order name, resource group, and region for an Azure Edge Hardware Center order

    Selanjutnya, Anda akan menambahkan alamat pengiriman ke tempat perangkat akan dikirimkan, kemudian menentukan jumlah perangkat yang akan dikirim ke setiap alamat. Anda dapat memesan hingga 20 unit (perangkat) per pesanan.

  9. Pada tab Pengiriman + kuantitas, tambahkan alamat pengiriman ke tempat perangkat akan dikirimkan:

    • Untuk menambahkan alamat pengiriman, pilih Tambahkan alamat baru.

      Bidang Alias alamat yang diperlukan di layar Alamat baru mengidentifikasi alamat untuk penggunaan di kemudian hari. Pilih Tambahkan setelah Anda selesai mengisi bidang alamat tersebut. Lalu gunakan Pilih alamat untuk menambahkan alamat ke pesanan Anda.

      Screenshot of New address screen for Azure Edge Hardware Center order. Address alias option and Add button are highlighted.

    • Untuk menggunakan alamat pengiriman dari pesanan sebelumnya, atau untuk menggunakan alamat yang baru saja Anda tambahkan, pilih Pilih alamat. Kemudian, pada layar Pilih alamat, pilih satu atau beberapa alamat, kemudian pilih Pilih.

      Screenshot of Select Addresses screen for Azure Edge Hardware Center order.

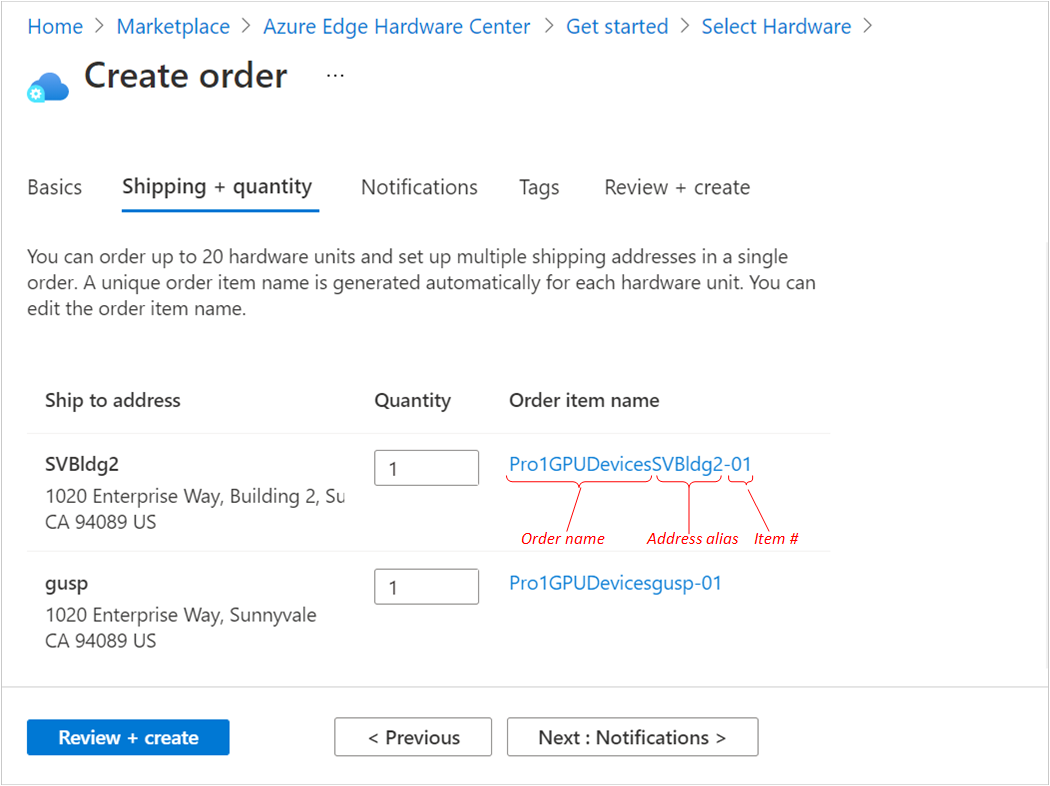

    Tab Pengiriman + kuantitas kini memiliki item terpisah untuk setiap alamat pengiriman.

    Setiap nama item pesanan menyertakan nama prefiks (nama pesanan yang diikuti alias alamat), dengan jumlah item untuk setiap perangkat yang dikirim ke alamat tersebut.

    Illustration of Shipping Plus Quantity tab for Azure Edge Hardware Center order with 2 addresses. The parts of an order item name are identified.

  10. Untuk setiap alamat, masukkan Kuantitas perangkat yang akan dikirimkan pada tab Pengiriman + kuantitas.

    Jika jumlah yang Anda masukkan lebih dari satu, label +n lagi akan muncul setelah nama item pesanan.

    Screenshot showing the Shipping + quantity tab with a Quantity of more than one for an address

  11. Jika Anda ingin mengubah nama item pesanan, pilih dan klik nama item pesanan untuk membuka panel Ubah nama item pesanan. Jika Anda mengirim lebih dari satu item ke satu alamat, pilih +n lagi.

    Anda dapat membuat dua jenis perubahan nama:

    • Untuk menggunakan prefiks nama berbeda bagi semua item pesanan, edit Prefiks nama dan pilih Terapkan, seperti yang terlihat di layar berikut.

    • Anda juga dapat mengedit nama setiap item pesanan satu per satu.

    Setelah selesai, pilih Selesai.

    Screenshot showing how to rename order items for an Azure Edge Hardware Center order

    Pilih Berikutnya: Pemberitahuan > untuk melanjutkan.

  12. Jika Anda ingin menerima pemberitahuan status saat pesanan Anda berlangsung, masukkan alamat email untuk setiap penerima pada tab Pemberitahuan.

    Untuk menambahkan alamat email, masukkan alamat, dan pilih Tambahkan. Anda dapat menambahkan hingga 20 alamat email.

    Screenshot of Notifications tab for Azure Edge Hardware Center order. Notifications tab, Add button, and Review Plus Create button are highlighted.

    Setelah selesai, pilih Tinjau + buat untuk melanjutkan.

  13. Pada tab Tinjau + buat:

    1. Tinjau pesanan Anda. Pesanan secara otomatis divalidasi saat Anda membuka layar ini. Jika Anda melihat banner Validasi gagal, maka Anda harus menyelesaikan masalah sebelum Anda melakukan pemesanan.

    2. Tinjau Persyaratan privasi, dan pilih kotak centang untuk menyetujui syarat dan ketentuan.

    3. Pilih Buat.

    Screenshot of the Review + create tab for an Azure Edge Hardware Center order

    Selama penyebaran, pesanan akan terbuka di portal, dengan menampilkan status setiap item pesanan. Setelah penyebaran selesai, Anda perlu mengklik panah bawah di Detail penyebaran untuk melihat status setiap item.

    Screenshot showing Deployment Details while an Azure Edge Hardware Center order is deployed. Resource details are highlighted.

  14. Untuk melihat detail item pesanan, seperti yang terlihat di bawah ini, pilih item di kolom Sumber daya detail penyebaran.

    Screenshot showing resource details for a selected resource in an Azure Edge Hardware Center order. Resource name is highlighted.

  15. Setelah perangkat dikirimkan (tanda Terkirim berwarna hijau), opsi Konfigurasi perangkat keras ditambahkan ke detail item. Pilih opsi tersebut untuk membuat sumber daya manajemen untuk perangkat dalam Azure Stack Edge.

    Screenshot showing the Configure hardware option for an order item shipped from the Azure Edge Hardware Center.

    Langganan, grup sumber daya, dan area penyebaran diisi dari pesanan, tetapi Anda dapat mengubahnya.

    Screenshot of the Create management resource screen for a shipped order item in an Azure Edge Hardware Center order.

    Setelah Anda mengaktifkan perangkat, Anda akan dapat membuka sumber daya manajemen dari item, dan membuka item pesanan dari sumber daya manajemen.

Membuat sumber daya manajemen untuk setiap perangkat

Untuk membuat sumber daya manajemen dari perangkat yang dipesan melalui Azure Edge Hardware Center, lakukan langkah-langkah berikut:

  1. Gunakan informasi masuk Microsoft Azure Anda untuk masuk ke portal Microsoft Azure di URL ini: https://portal.azure.com.

  2. Ada dua cara untuk mulai membuat sumber daya manajemen baru:

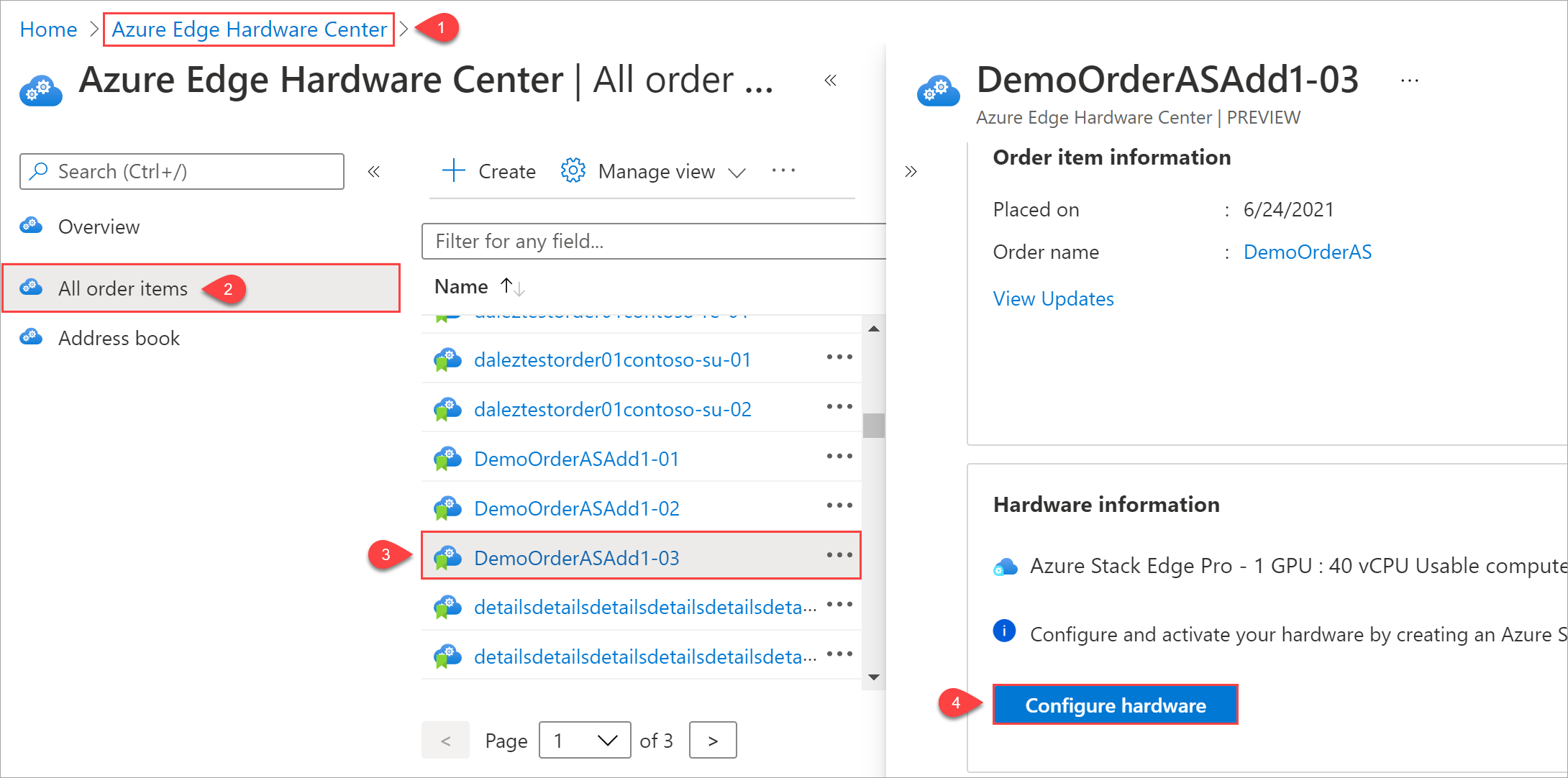

    • Melalui Azure Edge Hardware Center: Cari dan pilih Azure Edge Hardware Center. Di Hardware Center, tampilkan Semua item pesanan. Pilih nama item. Di item Gambaran Umum, pilih Konfigurasikan perangkat keras.

      Opsi Konfigurasikan perangkat keras akan muncul setelah perangkat dikirim.

      Illustration showing 4 steps to start management resource creation from an order item in the Azure Edge Hardware Center.

    • Di Azure Stack Edge: Cari dan pilih Azure Stack Edge. Pilih + Buat. Kemudian pilih Buat sumber daya manajemen.

      Illustration showing 3 steps to start management resource creation in Azure Stack Edge.

    Wizard Buat sumber daya manajemen terbuka.

  3. Pada tab Dasar, masukkan pengaturan sebagai berikut:

    Pengaturan Nilai
    Pilih langganan1 Pilih langganan yang akan digunakan untuk sumber daya manajemen.
    Grup sumber daya1 Pilih grup sumber daya yang akan digunakan untuk sumber daya manajemen.
    Nama Berikan nama untuk sumber daya manajemen.
    Sebarkan sumber daya Azure di Pilih negara atau wilayah tempat metadata untuk sumber daya manajemen akan berada. Metadata dapat disimpan di lokasi yang berbeda dari perangkat fisik.

    1 Untuk memesan perangkat, organisasi dapat menggunakan langganan dan grup sumber daya yang berbeda dari yang mereka gunakan untuk mengelola perangkat.

    Screenshot of the Basics tab for Create Management Resource. The Basics tab, options, and Review Plus Create button are highlighted.

    Pilih Tinjau + buat untuk melanjutkan.

  4. Pada tab Tinjau + Buat, tinjaulah pengaturan dasar untuk sumber daya manajemen dan ketentuan penggunaan. Lalu pilih Buat.

    Jika Anda memulai prosedur ini dengan mengklik Konfigurasikan perangkat keras untuk item yang dikirimkan dalam pesanan Azure Edge Hardware Center, maka perangkat, nama sumber daya pesanan, dan status pesanan akan dicantumkan di bagian atas layar.

    Screenshot of Review Plus Create tab when an Azure Stack Edge management resource is created for an order item in Azure Edge Hardware Center. Device order info is highlighted.

    Tombol Buat tidak akan tersedia sampai semua pemeriksaan validasi telah dilewati.

  5. Saat proses selesai, panel Gambaran Umum untuk sumber daya baru terbuka.

    Screenshot showing a completed management resource in Azure Stack Edge.

Mendapatkan kunci aktivasi

Setelah sumber daya Azure Stack Edge aktif, Anda perlu mendapatkan kunci aktivasi. Kunci ini digunakan untuk mengaktifkan dan menyambungkan perangkat Azure Stack Edge Pro GPU Anda dengan sumber daya. Anda bisa mendapatkan kunci ini sekarang selagi berada di portal Microsoft Azure.

  1. Pilih sumber daya yang Anda buat, dan pilihGambaran Umum.

  2. Di panel kanan, masukkan nama untuk Microsoft Azure Key Vault atau terima nama default. Nama key vault dapat antara 3 dan 24 karakter.

    Brankas kunci dibuat untuk setiap sumber daya Microsoft Azure Stack Edge yang diaktifkan dengan perangkat Anda. Key vault memungkinkan Anda menyimpan dan mengakses rahasia, misalnya, Kunci Integritas Saluran (CIK) untuk layanan disimpan di key vault.

    Setelah Anda menentukan nama brankas kunci, pilih Buat kunci untuk membuat kunci aktivasi.

    Screenshot of the Overview pane for a newly created Azure Stack Edge resource. The Generate Activation Key button is highlighted.

    Tunggu beberapa menit ketika brankas kunci dan kunci aktivasi dibuat. Pilih ikon salin untuk menyalin kunci dan menyimpannya untuk digunakan nanti.

Penting

  • Kunci aktivasi berakhir tiga hari setelah dibuat.
  • Jika kunci berakhir, buat kunci baru. Kunci yang lebih lama tidak valid.

Langkah berikutnya

Dalam tutorial ini, Anda mempelajari tentang artikel Azure Stack Edge seperti:

  • Membuat grup sumber daya baru
  • Mendapatkan kunci aktivasi

Lanjutkan ke tutorial berikutnya untuk mempelajari cara memasang Microsoft Azure Stack Edge.

Menginstal Azure Stack Edge Pro GPU
