Visualisasi pohon

Artikel
11/16/2023

Buku kerja mendukung tampilan hierarkis melalui kisi pohon. Pohon memungkinkan beberapa baris dapat diperluas ke tingkat berikutnya untuk pengalaman telusuri paling detail.

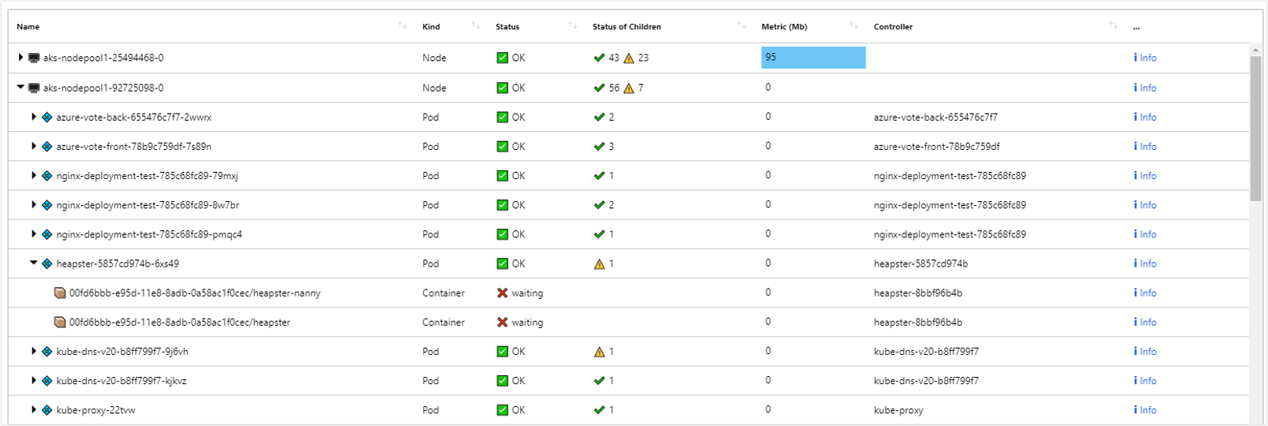

Contoh berikut menunjukkan metrik kesehatan kontainer dari ukuran set kerja yang divisualisasikan sebagai kisi pohon. Node tingkat atas di sini adalah node Azure Kubernetes Service (AKS). Node tingkat berikutnya adalah pod, dan simpul tingkat akhir adalah kontainer. Perhatikan bahwa Anda masih dapat memformat kolom seperti yang Anda lakukan di kisi dengan peta panas, ikon, dan tautan. Sumber data yang mendasari dalam kasus ini adalah ruang kerja Log Analytics dengan log AKS.

Menambahkan kisi pohon

Ubah buku kerja ke mode edit dengan memilih Edit di toolbar.
Pilih Tambahkan>Tambahkan kueri untuk menambahkan kontrol kueri log ke buku kerja.
Untuk Jenis kueri, pilih Log. Untuk Jenis sumber daya, pilih, misalnya, Application Insights, dan pilih sumber daya yang ditargetkan.

Menggunakan editor Kueri untuk memasukkan KQL untuk analisis Anda.

requests
| summarize Requests = count() by ParentId = appName, Id = name
| extend Kind = 'Request', Name = strcat('🌐 ', Id)
| union (requests
| summarize Requests = count() by Id = appName
| extend Kind = 'Request', ParentId = '', Name = strcat('📱 ', Id))
| project Name, Kind, Requests, Id, ParentId
| order by Requests desc

Atur Visualisasi ke Kisi.

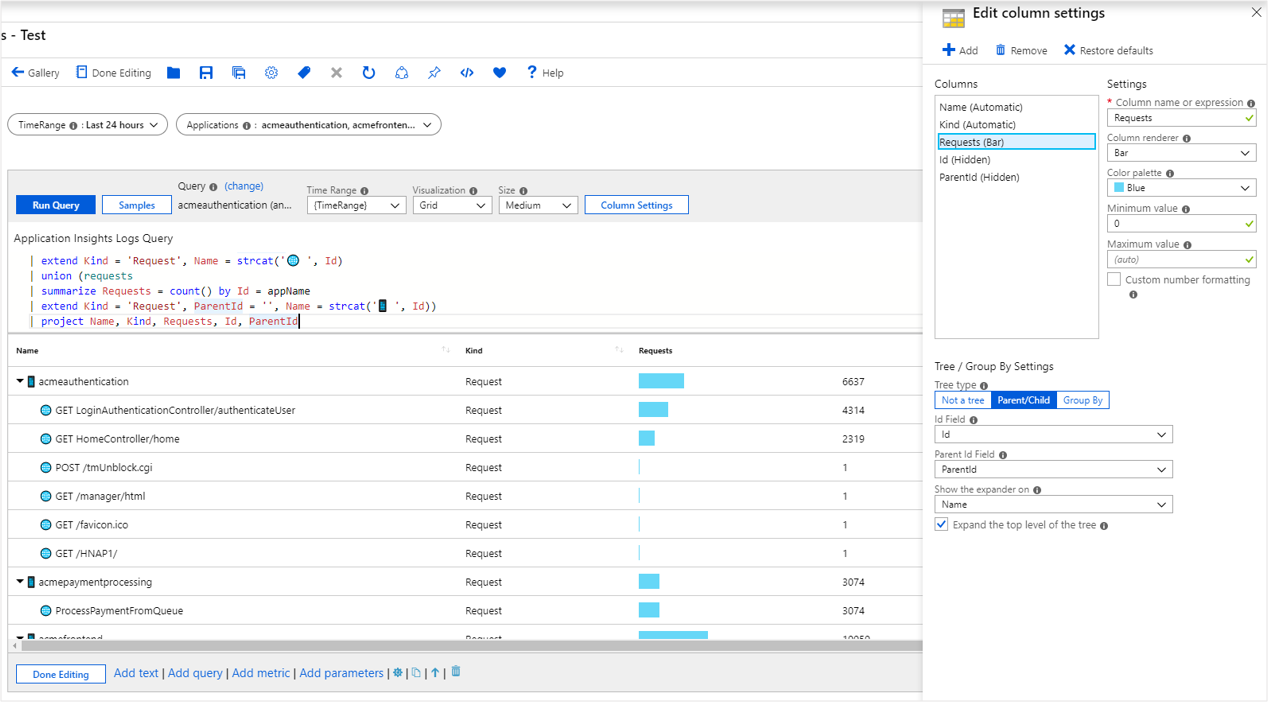

Pilih tombol Pengaturan Kolom untuk membuka panel Edit pengaturan kolom.
Di bagian Kolom bagian atas, atur:
- Id - Perender kolom: Hidden
- Id Induk - Perender kolom: Hidden
- Permintaan - Perender kolom: Bar
- Palet warna: Blue
- Nilai minimum: 0
Di bagian Pengaturan Pohon/Kelompokkan Menurut di bagian bawah, atur:
- Jenis pohon: Parent/Child
- Bidang Id: Id
- Bidang Id Induk: ParentId
- Tampilkan perluasan pada: Name
- Pilih kotak centang Perluas tingkat atas pohon.
Pilih tombol Simpan dan Tutup pada bagian bawah panel.

Pengaturan pohon

Pengaturan	Deskripsi
`Id Field`	ID unik dari setiap baris di kisi.
`Parent Id Field`	ID induk baris saat ini.
`Show the expander on`	Kolom untuk memperlihatkan perluasan pohon. Merupakan hal umum bagi kisi pohon untuk menyembunyikan bidang ID dan ID induknya karena keduanya tidak terlalu mudah dibaca. Sebaliknya, perluasan muncul di bidang dengan nilai yang lebih mudah dibaca seperti nama entitas.
`Expand the top level of the tree`	Jika terpilih, kisi pohon meluas di tingkat atas. Opsi ini berguna jika Anda ingin menampilkan lebih banyak informasi secara default.

Pengelompokan dalam kisi

Anda dapat menggunakan pengelompokan untuk membangun tampilan hierarkis yang serupa dengan yang ditampilkan dalam contoh sebelumnya dengan kueri yang lebih sederhana. Anda kehilangan agregasi di node bagian dalam pohon, tetapi hal itu dapat diterima untuk beberapa skenario. Gunakan Kelompokkan Berdasar untuk membangun tampilan pohon ketika set hasil yang mendasarinya tidak dapat diubah ke bentuk pohon yang tepat. Contohnya adalah data pemberitahuan, kesehatan, dan metrik.

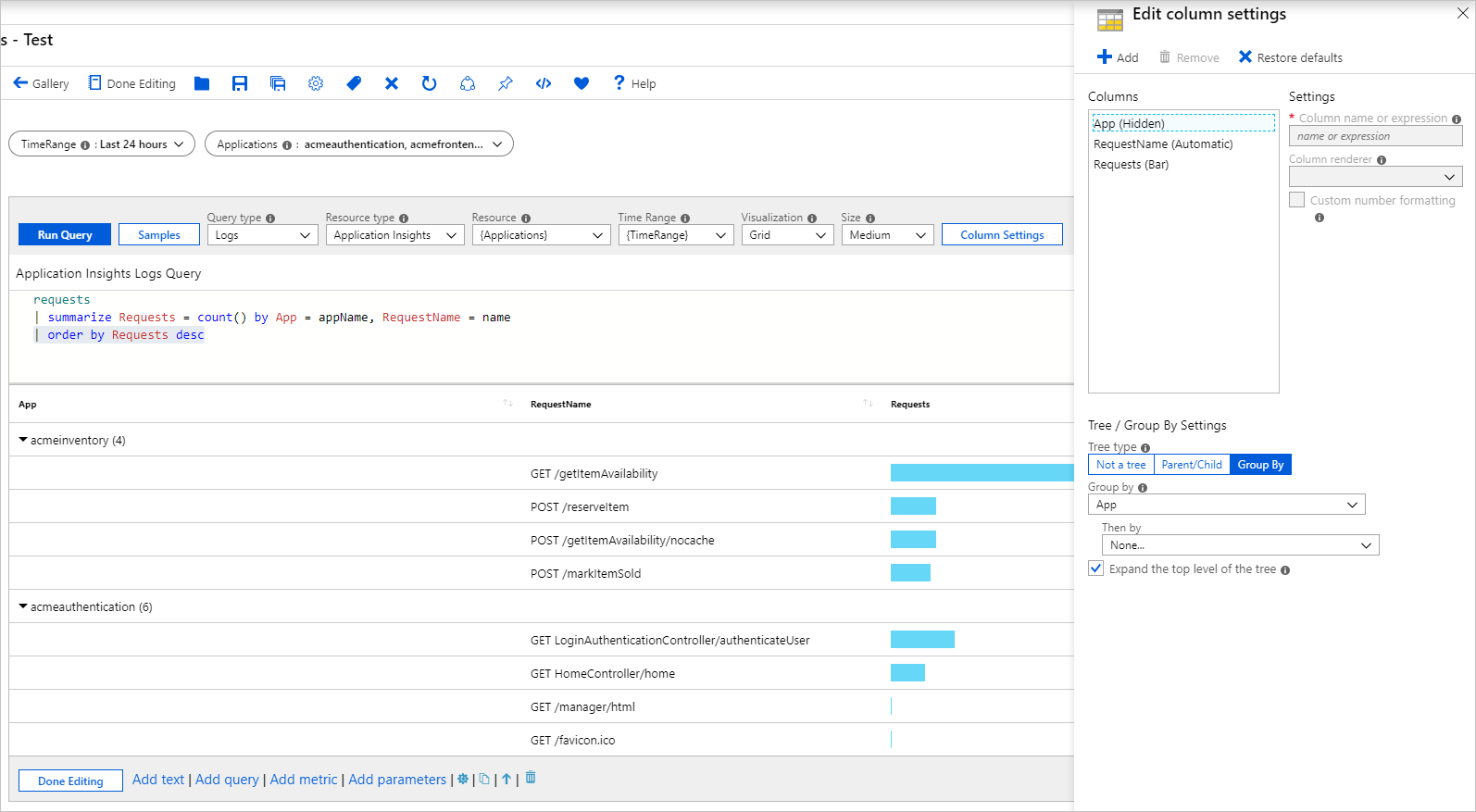

Menambahkan pohon dengan menggunakan pengelompokan

Ubah buku kerja ke mode edit dengan memilih Edit di toolbar.
Pilih Tambahkan>Tambahkan kueri untuk menambahkan kontrol kueri log ke buku kerja.
Untuk Jenis kueri, pilih Log. Untuk Jenis sumber daya, pilih, misalnya, Application Insights, dan pilih sumber daya yang ditargetkan.
