Mengonfigurasi Konektor VMware HCX lokal

  • Artikel

Setelah Anda menginstal add-on VMware HCX, konfigurasikan Koneksi or HCX VMware lokal untuk cloud privat Azure VMware Solution Anda.

Dalam artikel ini, pelajari cara:

  • Memasangkan Koneksi or HCX VMware lokal Anda dengan Azure VMware > Solution HCX Cloud Manager Anda
  • Mengonfigurasi profil jaringan, profil komputasi, dan cloud layanan
  • Memeriksa status appliance dan memvalidasi bahwa migrasi dimungkinkan

Setelah Anda menyelesaikan langkah-langkah ini, Anda akan memiliki lingkungan siap produksi untuk membuat mesin virtual (VM) dan migrasi.

Prasyarat

  • Instal Koneksi or HCX VMware.

  • VMware HCX Enterprise sekarang tersedia dan didukung di Azure VMware Solution tanpa biaya tambahan. HCX Enterprise secara otomatis diinstal untuk semua permintaan add-on HCX baru, dan pelanggan HCX Advanced yang ada dapat meningkatkan ke HCX Enterprise menggunakan portal Azure.

  • Jika Anda berencana untuk mengaktifkan VMware MON HCX, pastikan Anda memiliki:

    • VMware NSX atau vSphere Distributed Switch (vDS) lokal untuk Ekstensi Jaringan HCX (vSphere Standard Switch tidak didukung).

    • Satu atau beberapa segmen jaringan aktif yang direntangkan.

  • Penuhi persyaratan versi perangkat lunak VMware.

  • Lingkungan vSphere lokal Anda (lingkungan sumber) memenuhi persyaratan minimum.

  • Jangkauan Global Azure ExpressRoute dikonfigurasi antara sirkuit Azure ExpressRoute cloud privat lokal dan Azure VMware Solution.

  • Semua port yang diperlukan terbuka untuk komunikasi antara komponen lokal dan Azure VMware Solution privat.

  • Tentukan segmen jaringan VMware HCX. Kasus penggunaan utama untuk VMware HCX adalah migrasi beban kerja dan pemulihan bencana.

  • Tinjau Dokumentasi VMware HCX untuk informasi penggunaan HCX.

Menambahkan pemasangan situs

Di pusat data Anda, sambungkan atau pasangkan VMware HCX Cloud Manager di Azure VMware Solution dengan Koneksi or HCX VMware.

Penting

Menurut batas Azure VMware Solution, satu sistem manajer HCX dapat memiliki maksimum 25 pasangan situs dan 10 jala layanan, termasuk pemasangan situs masuk dan keluar.

  1. Masuk ke vCenter Server lokal Anda, dan di bawah Beranda, pilih HCX.

  2. Di bawah Infrastruktur, pilih Pemasangan Situs dan pilih opsi Koneksi ke Situs Jarak Jauh (di tengah layar).

  3. Masukkan URL Atau alamat IP Azure VMware Solution HCX Cloud Manager yang Anda catat sebelumnya https://x.x.x.9 dan kredensial untuk pengguna dengan peran CloudAdmin di cloud privat Anda. Kemudian pilih Sambungkan.

    Catatan

    Agar berhasil membuat pasangan situs:

    • Konektor HCX VMware Anda harus dapat merutekan ke IP Manajer Cloud HCX melalui port 443.

    • Akun layanan dari sumber identitas eksternal Anda, seperti Direktori Aktif, direkomendasikan untuk koneksi pemasangan situs. Untuk informasi selengkapnya tentang menyiapkan akun terpisah untuk layanan tersambung, lihat Arsitektur akses dan identitas.

    Layar menampilkan koneksi (pemasangan) antara VMware HCX Cloud Manager Anda di Azure VMware Solution dan Koneksi or VMware HCX lokal Anda.

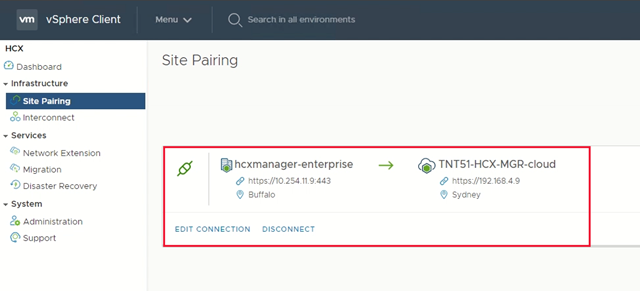

    Cuplikan layar pemasangan situs antara Manajer HCX di Azure VMware Solution dan Koneksi or VMware HCX.

Membuat profil jaringan

Konektor HCX VMware menyebarkan subset appliance virtual (otomatis) yang memerlukan beberapa segmen IP. Buat profil jaringan Anda menggunakan segmen IP yang diidentifikasi selama fase perencanaan. Buat empat profil jaringan:

  • Manajemen
  • vMotion
  • Replikasi
  • Penyambungan

Catatan

  • Untuk Azure VMware Solution yang terhubung melalui VPN, atur Uplink Network Profile MTU ke 1350 untuk memperhitungkan overhead IPSec.
  • Azure VMware Solution default ke 1500 MTU, yang cukup untuk sebagian besar implementasi ExpressRoute.
    • Jika penyedia ExpressRoute Anda tidak mendukung bingkai jumbo, Anda mungkin juga perlu menurunkan MTU dalam penyiapan ExpressRoute.
    • Sesuaikan pengaturan MTU pada profil jaringan HCX Koneksi or (lokal) dan HCX Cloud Manager (Azure VMware Solution).

  1. Di bawah Infrastruktur, pilih Interkoneksi>Mesh Layanan Multi Situs>Profil Jaringan>Buat Profil Jaringan.

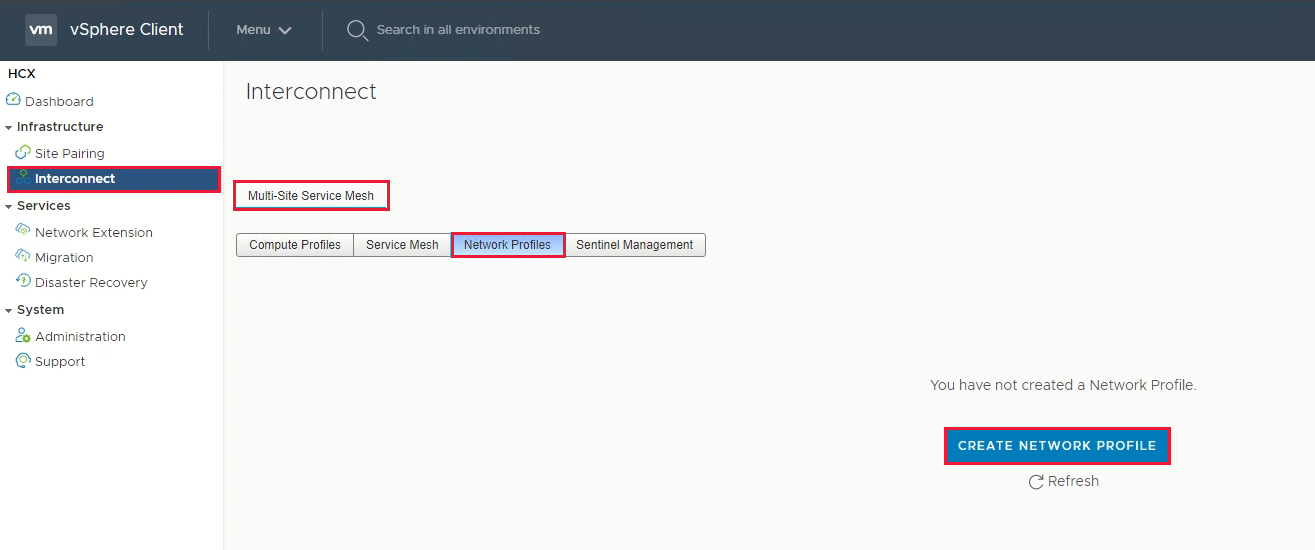

    Cuplikan layar memperlihatkan tempat untuk membuat profil jaringan di Klien vSphere.

  2. Untuk setiap profil jaringan, pilih jaringan dan grup port, berikan nama, dan buat kumpulan IP segmen. Lalu pilih Buat.

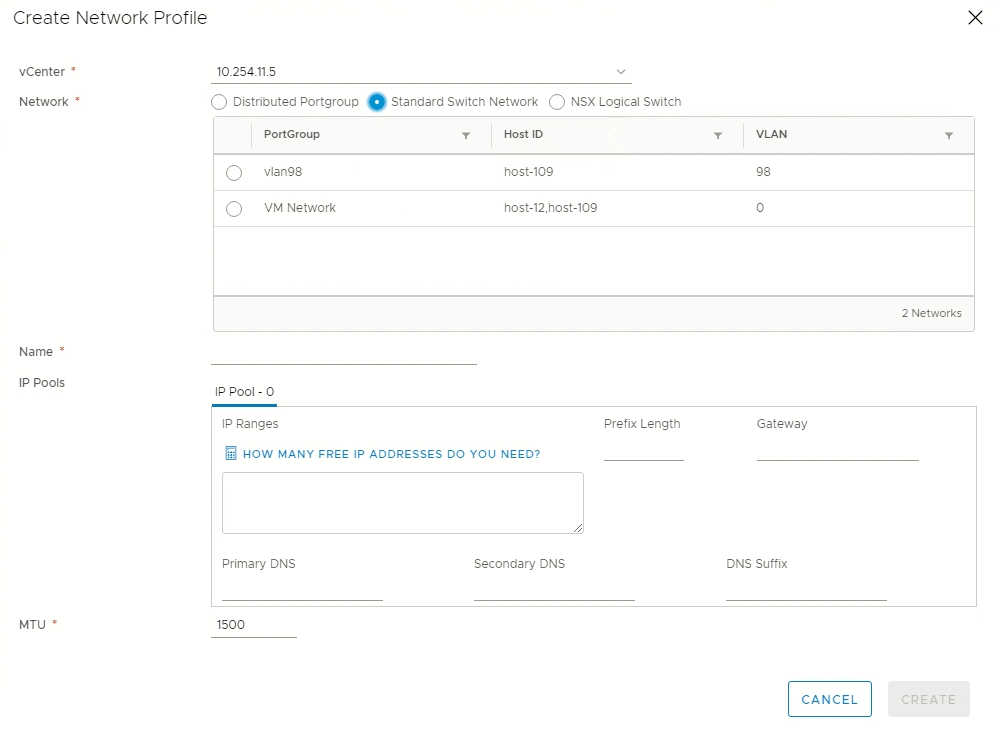

    Cuplikan layar menampilkan detail untuk membuat profil jaringan baru.

Untuk gambaran umum end-to-end tentang prosedur ini, tonton video Azure VMware Solution: HCX Network Profile .

Membuat kluster komputasi

  1. Di bagian Infrastruktur, pilih Interkoneksi>Profil Komputasi>Buat Profil Komputasi.

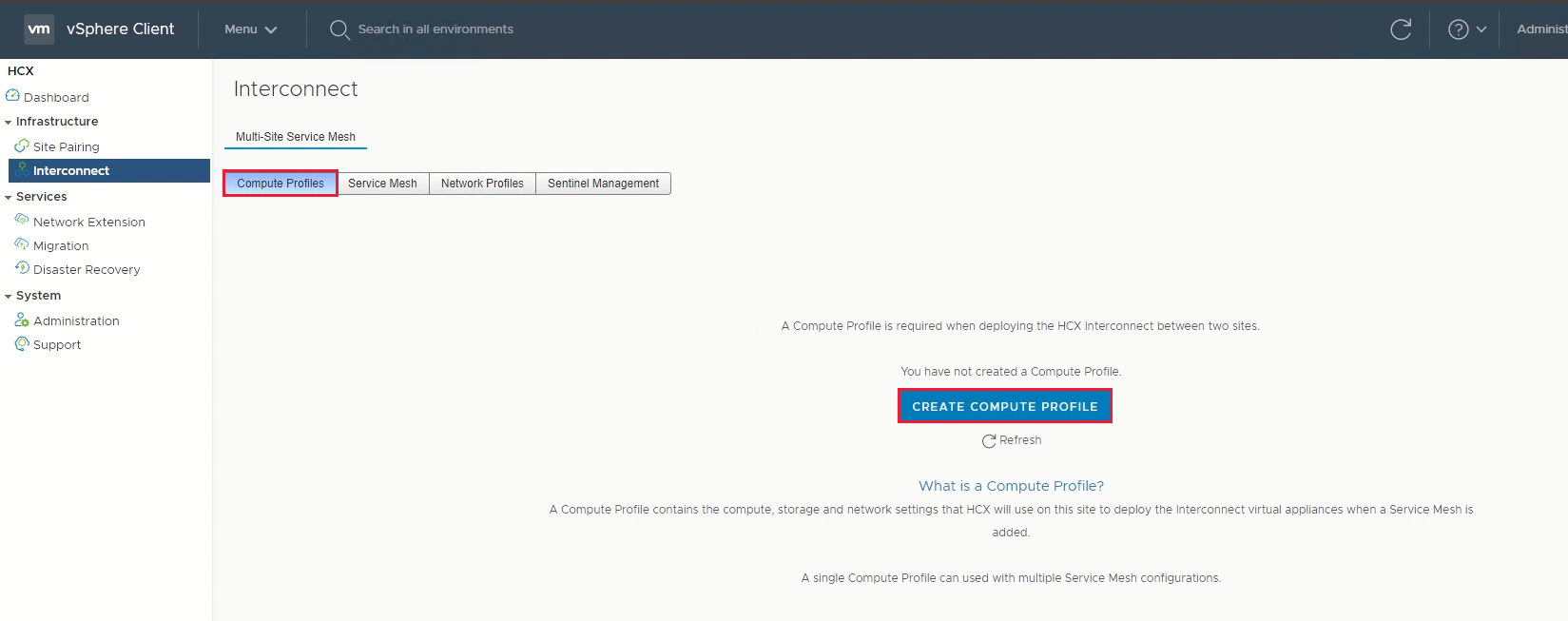

    Cuplikan layar yang menampilkan opsi untuk mulai membuat profil komputasi.

  2. Masukkan nama untuk profil dan pilih Lanjutkan.

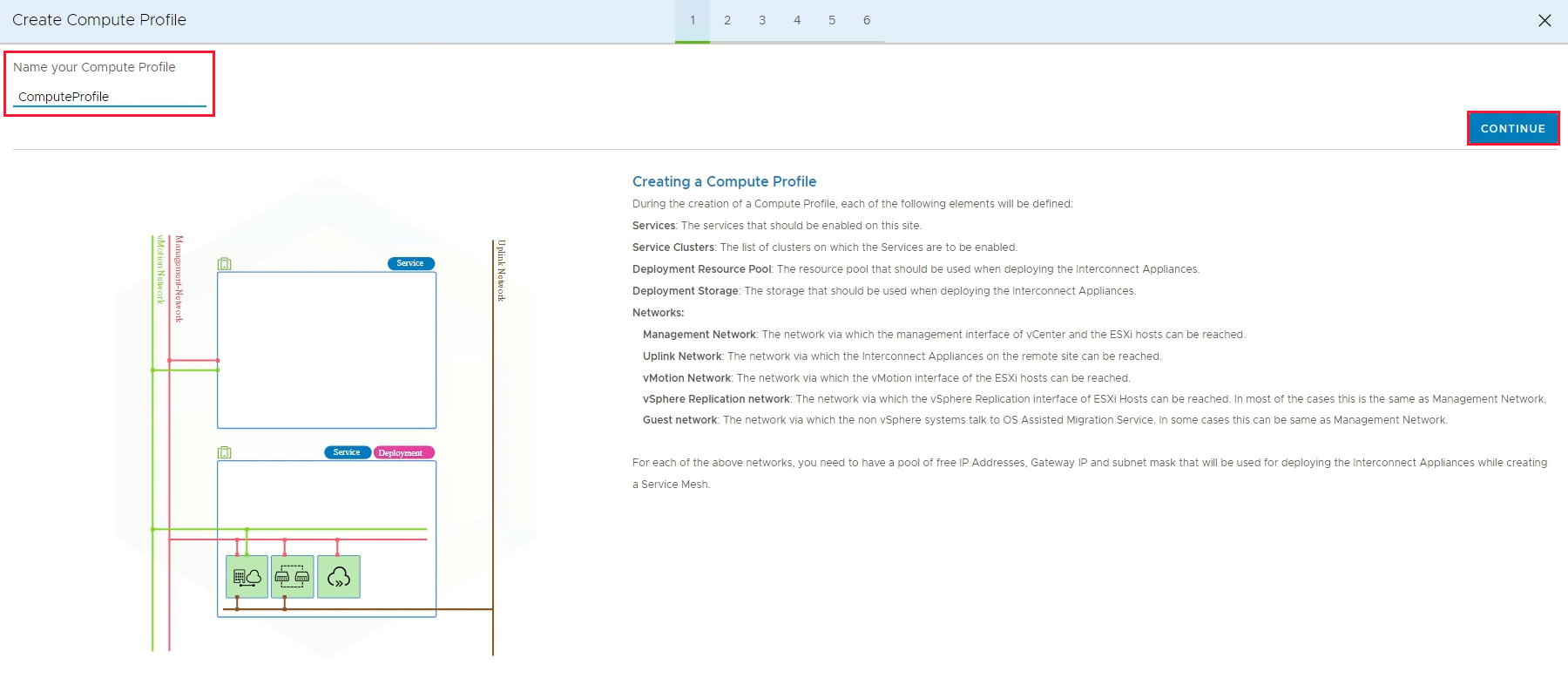

    Cuplikan layar memperlihatkan tempat membuat profil komputasi di Klien vSphere.

  3. Pilih layanan yang akan diaktifkan, seperti migrasi, ekstensi jaringan, atau pemulihan bencana, lalu pilih Lanjutkan.

  4. Di Pilih Sumber Daya Layanan, pilih satu atau beberapa sumber daya layanan (kluster) untuk mengaktifkan layanan HCX VMware yang dipilih.

  5. Saat Anda melihat kluster di pusat data lokal Anda, pilih Lanjutkan.

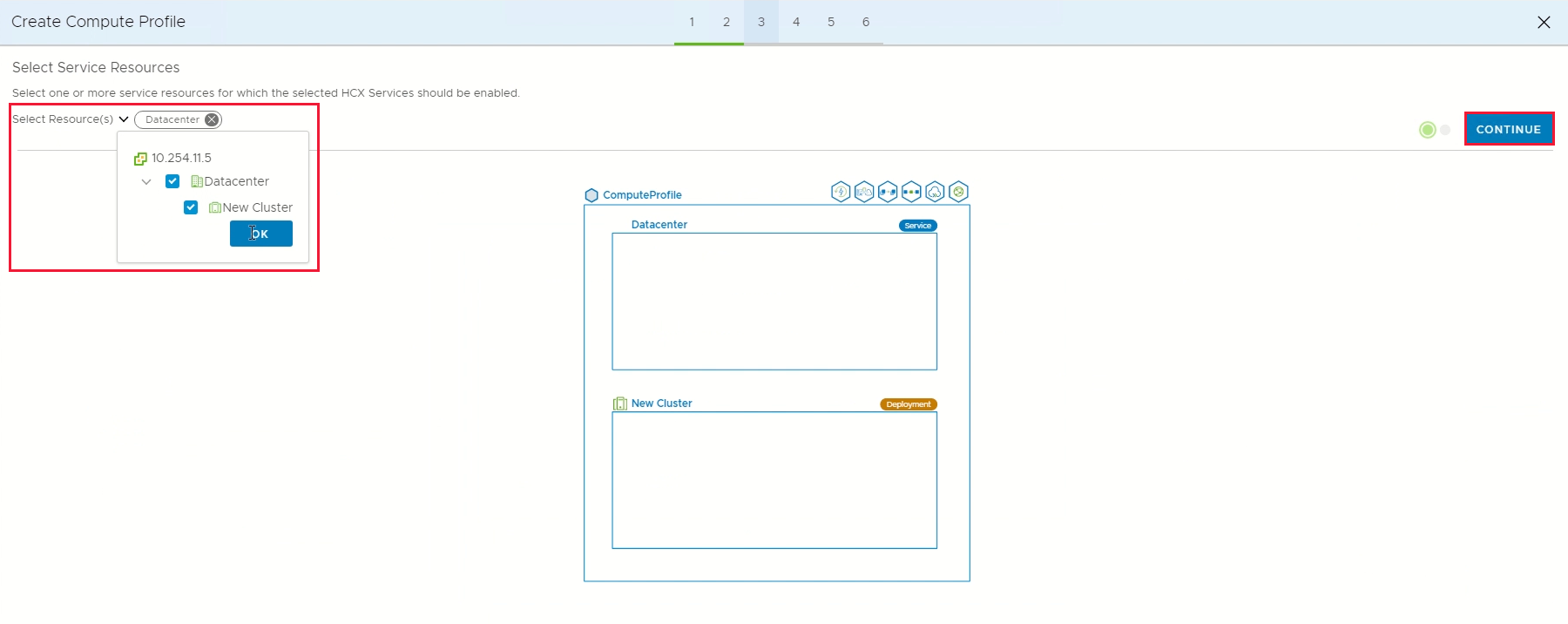

    Cuplikan layar menampilkan sumber daya layanan yang dipilih dan tombol Lanjutkan.

  6. Dari Pilih Datastore, pilih sumber daya penyimpanan datastore untuk menyebarkan appliance Interkoneksi HCX VMware. Lalu Pilih Lanjutkan.

    Saat beberapa sumber daya dipilih, HCX VMware menggunakan sumber daya pertama yang dipilih hingga kapasitasnya habis.

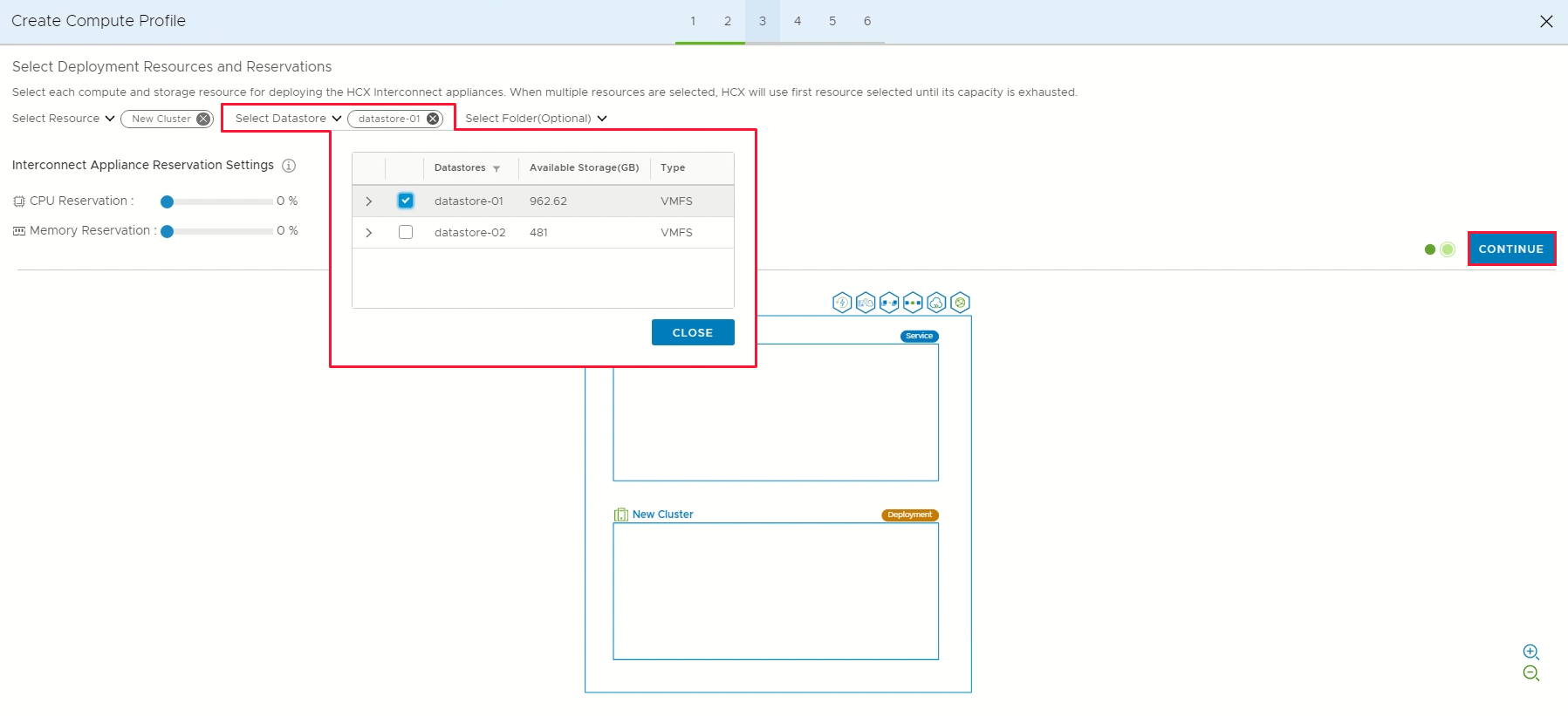

    Cuplikan layar menampilkan sumber daya penyimpanan data yang dipilih dan tombol Lanjutkan.

  7. Dari Pilih Profil Jaringan Manajemen, pilih profil jaringan manajemen yang Anda buat di langkah sebelumnya. Lalu Pilih Lanjutkan.

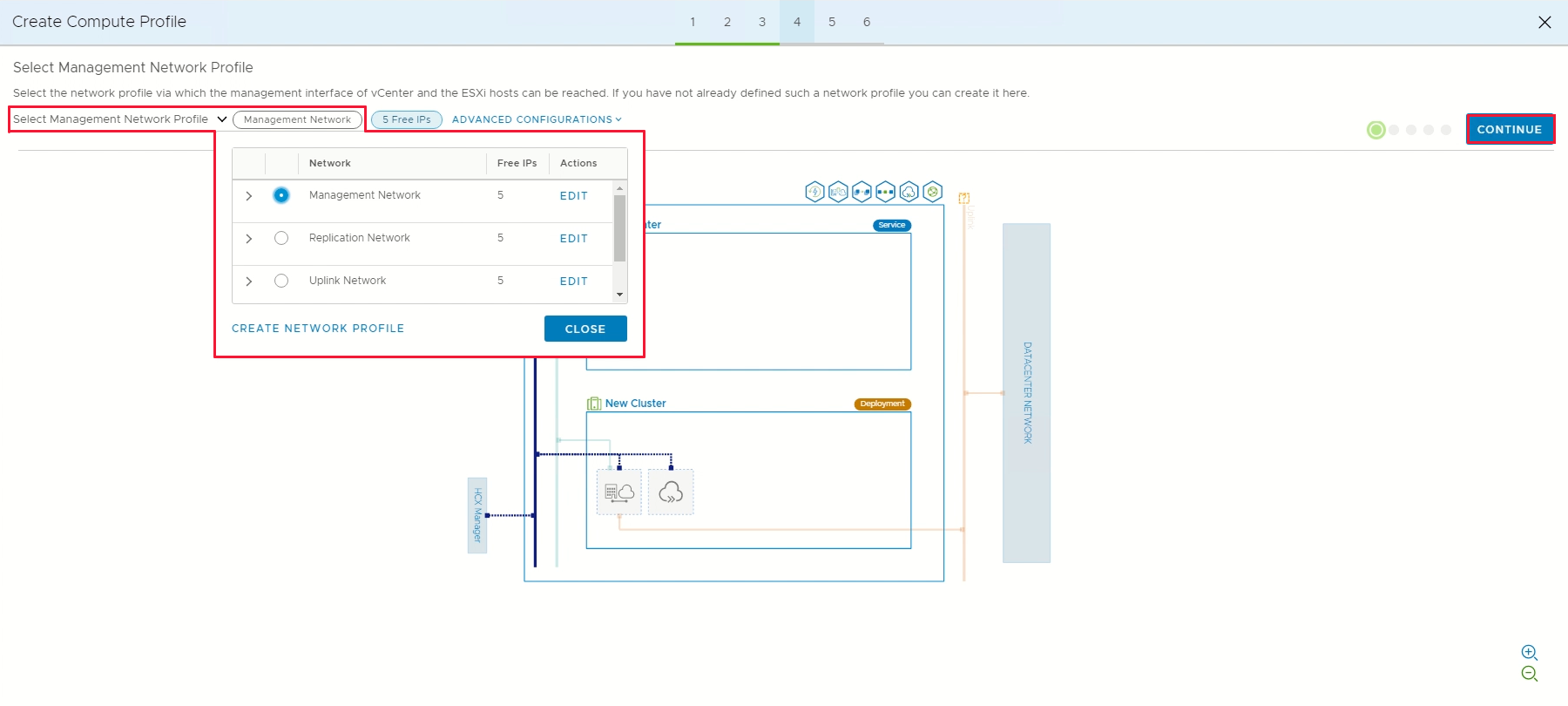

    Cuplikan layar yang menampilkan pemilihan profil jaringan manajemen dan tombol Lanjutkan.

  8. Dari Pilih Profil Jaringan Penyambungan, pilih profil jaringan penyambungan yang Anda buat di prosedur sebelumnya. Lalu Pilih Lanjutkan.

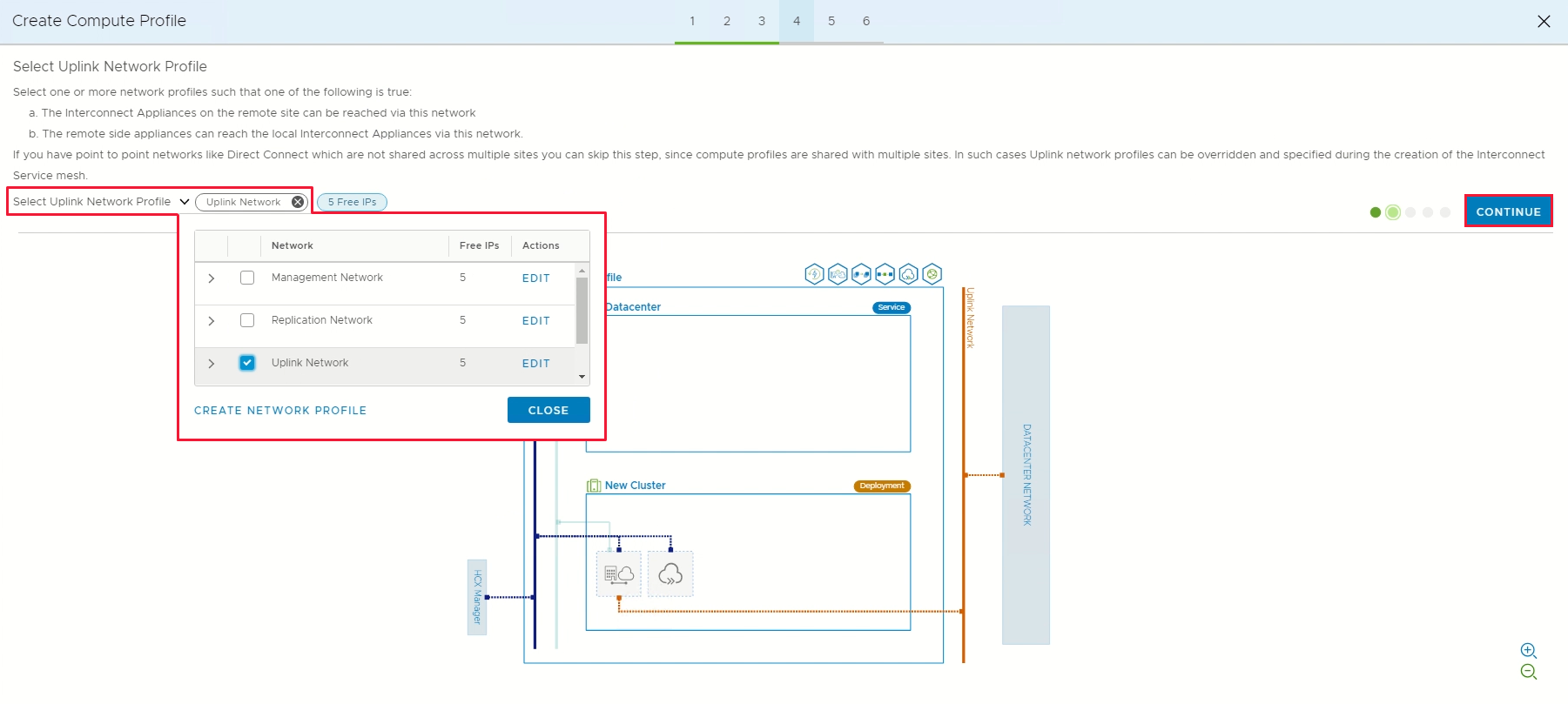

    Cuplikan layar menampilkan pilihan profil jaringan uplink dan tombol Lanjutkan.

  9. Dari Pilih Profil Jaringan vMotion, pilih profil jaringan vMotion yang Anda buat di langkah sebelumnya. Lalu Pilih Lanjutkan.

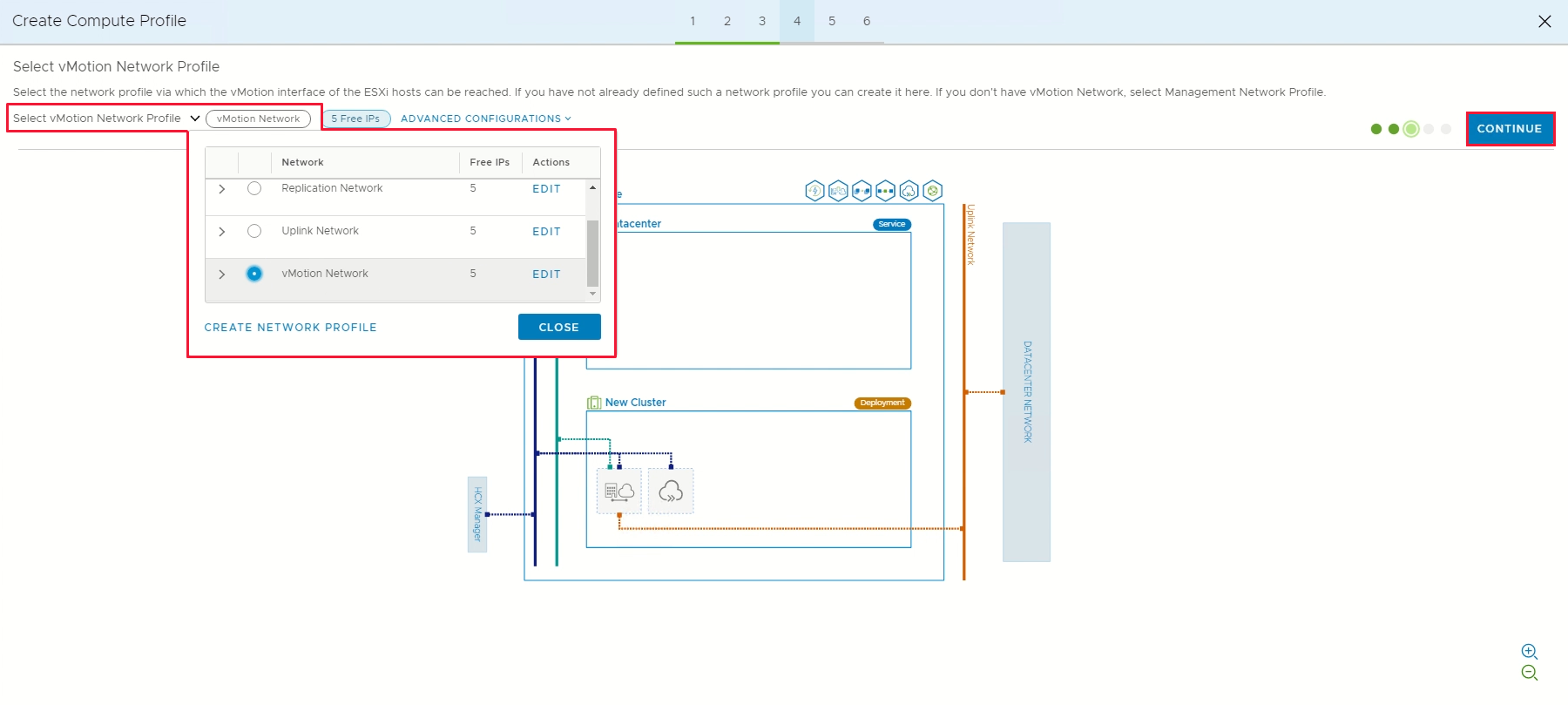

    Cuplikan layar menampilkan pemilihan profil jaringan vMotion dan tombol Lanjutkan.

  10. Dari Pilih Profil Jaringan Replikasi vSphere, pilih profil jaringan replikasi yang Anda buat di langkah sebelumnya. Lalu Pilih Lanjutkan.

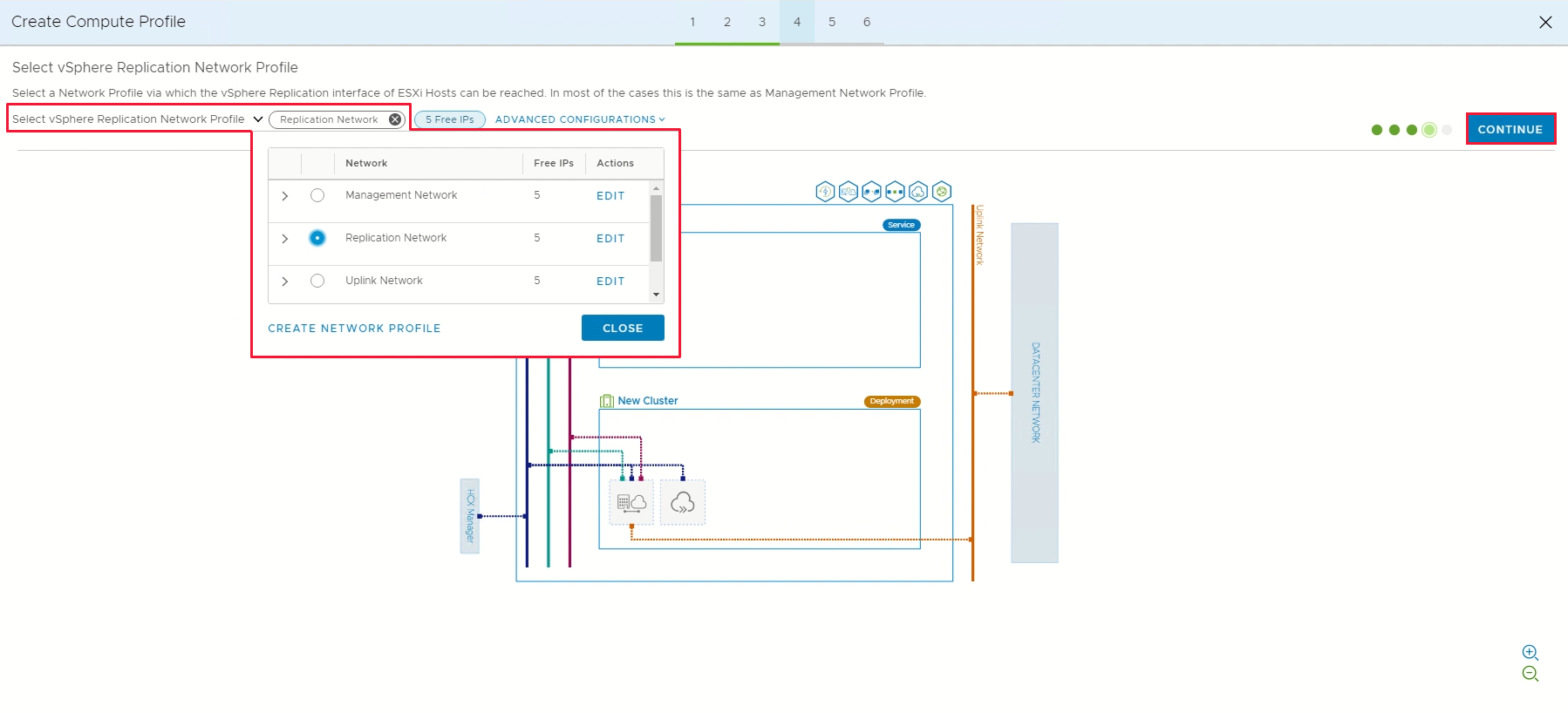

    Cuplikan layar menampilkan pilihan profil jaringan replikasi dan tombol Lanjutkan.

  11. Dari Pilih Pengalihan Terdistribusi untuk Ekstensi Jaringan, pilih pengalihan yang berisi mesin virtual yang akan dimigrasikan ke Azure VMware Solution pada jaringan yang diperluas lapisan-2. Lalu Pilih Lanjutkan.

    Catatan

    Jika Anda tidak memigrasikan komputer virtual pada jaringan yang diperluas lapisan-2 (L2), lewati langkah ini.

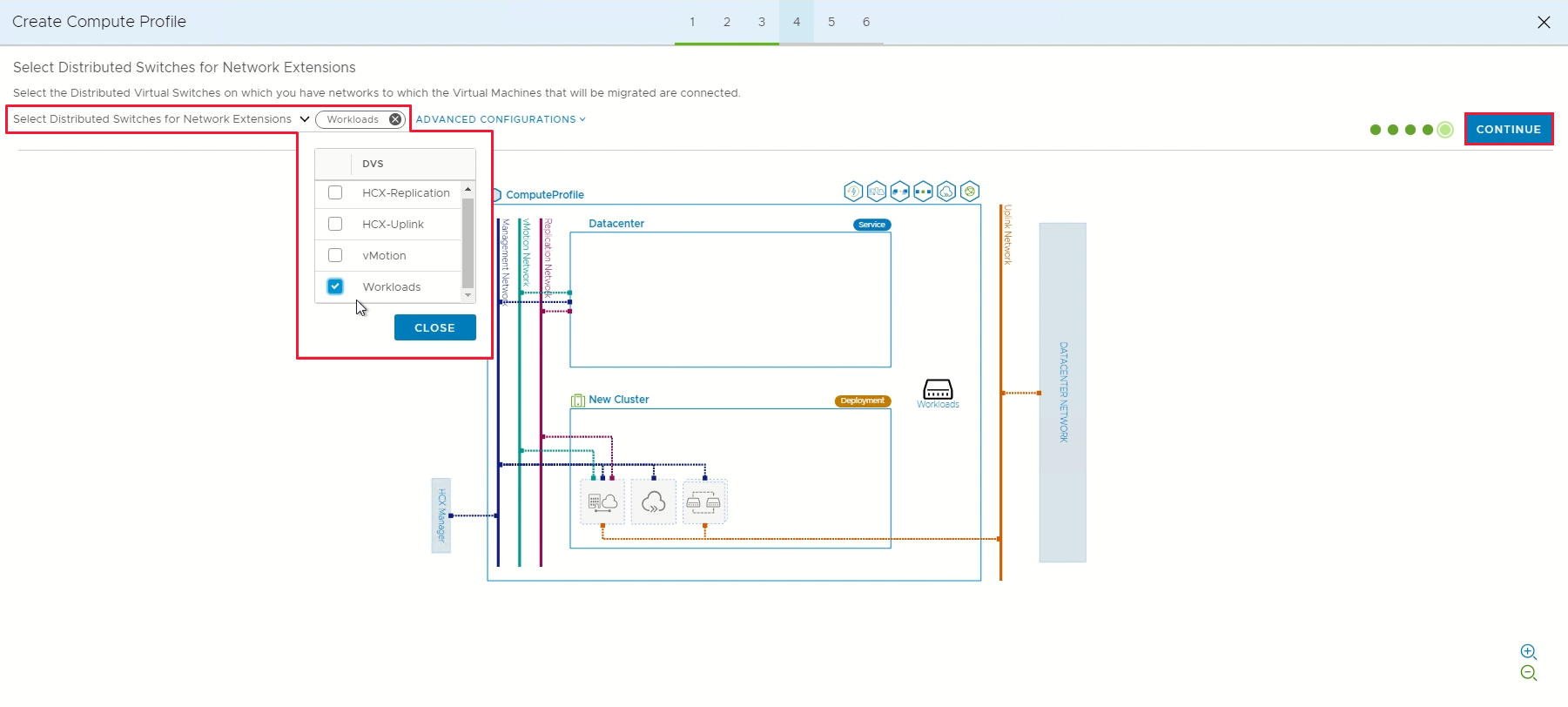

    Cuplikan layar menampilkan pilihan sakelar virtual terdistribusi dan tombol Lanjutkan.

  12. Tinjau aturan koneksi dan pilih Lanjutkan.

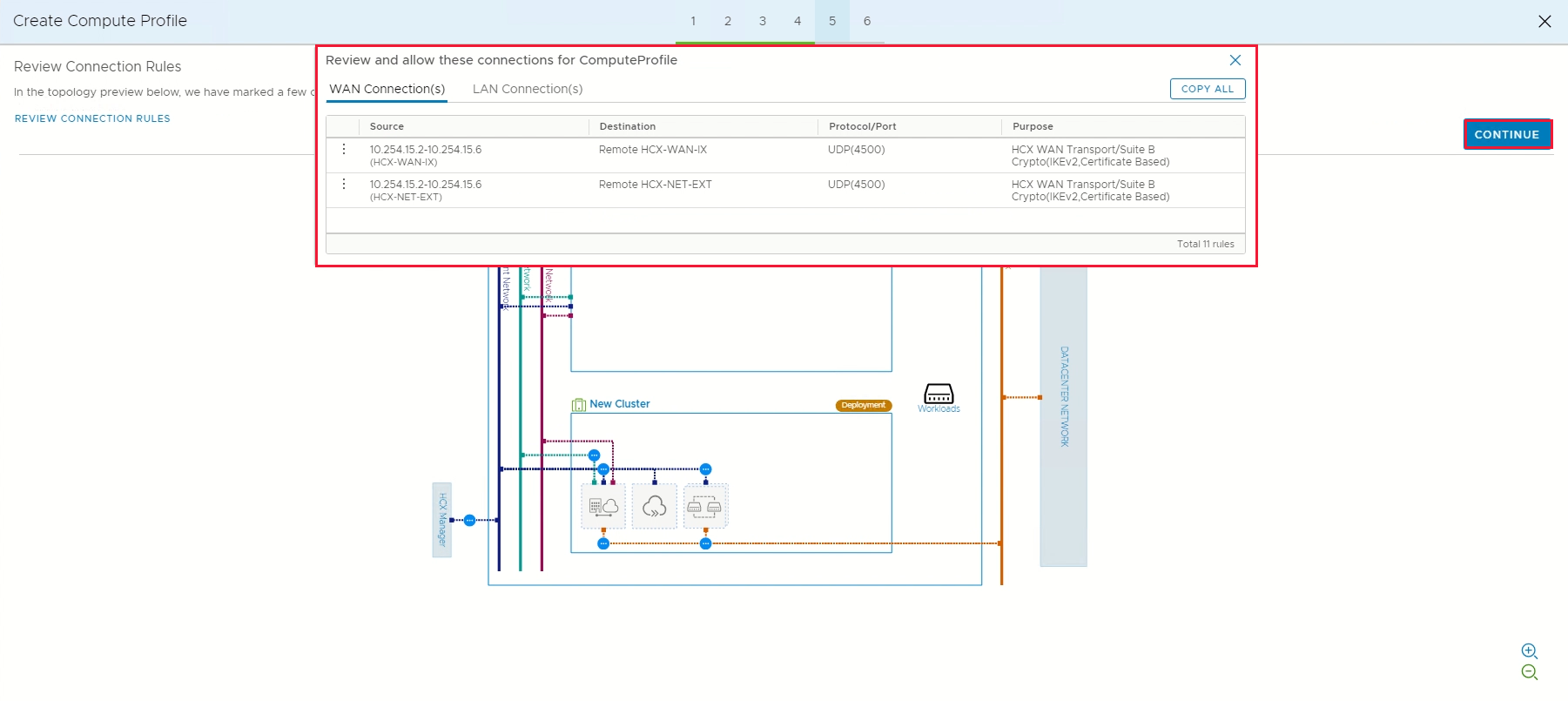

    Cuplikan layar menampilkan aturan koneksi dan tombol Lanjutkan.

  13. Pilih Selesai untuk membuat profil komputasi.

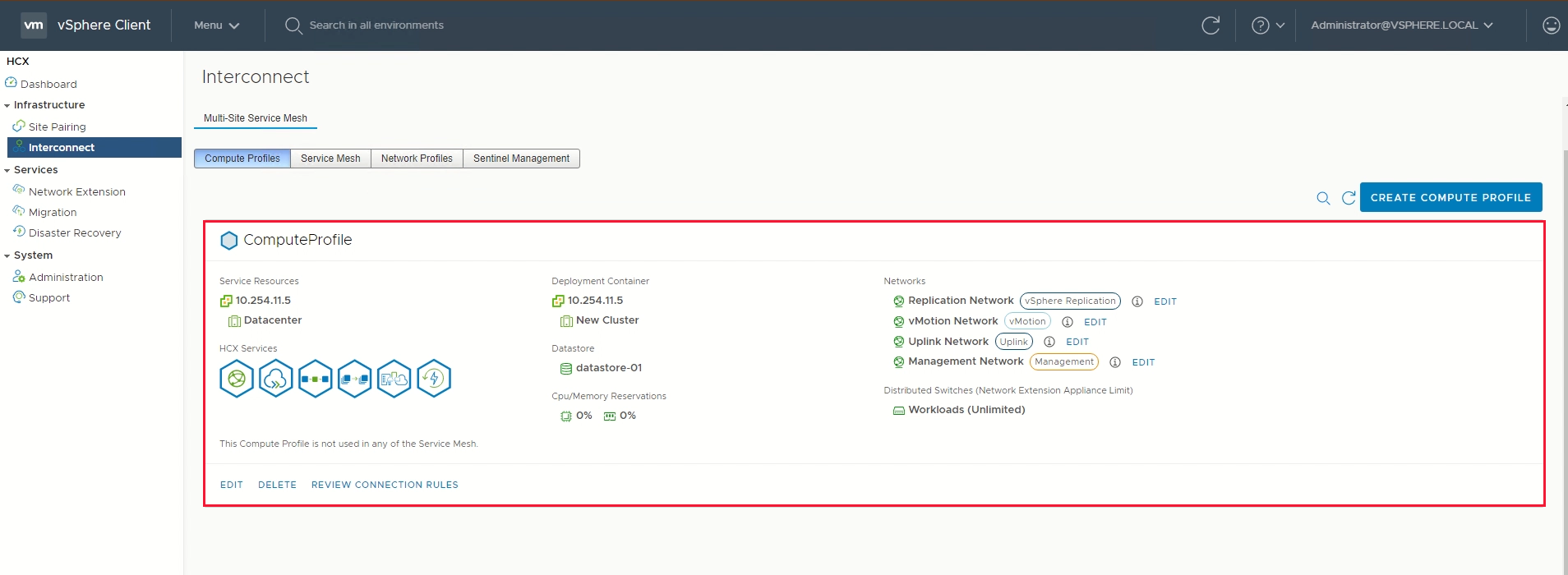

    Cuplikan layar menampilkan informasi profil komputasi.

Untuk ringkasan ujung ke ujung tentang prosedur ini, lihat video Azure VMware Solution: Profil Komputasi.

Membuat mesh layanan

Penting

Pastikan port UDP 4500 terbuka antara alamat profil jaringan VMware HCX Koneksi or 'uplink' lokal Anda dan alamat profil jaringan 'uplink' Azure VMware Solution HCX Cloud. (UDP 500 diperlukan dalam versi warisan HCX. Lihat https://ports.vmware.com untuk informasi terbaru.)

  1. Di bawah Infrastruktur, pilih Interkoneksi>Mesh Layanan>Buat Mesh Layanan.

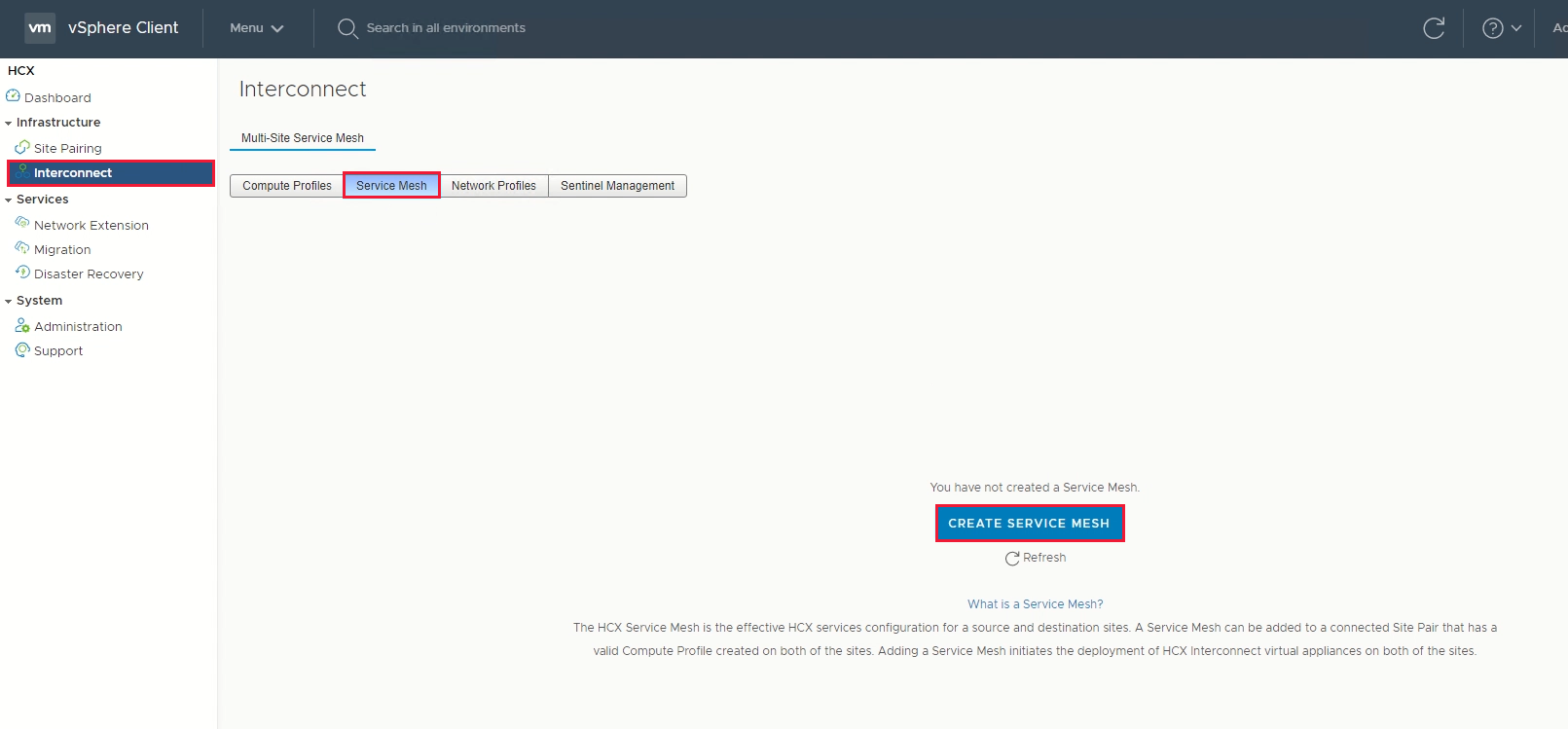

    Cuplikan layar memperlihatkan tempat membuat jala layanan di Klien vSphere.

  2. Tinjau situs yang telah diisi sebelumnya, lalu pilih Lanjutkan.

    Catatan

    Jika ini adalah konfigurasi cloud layanan pertama, Anda tidak perlu mengubah layar ini.

  3. Pilih sumber dan profil komputasi jarak jauh dari daftar menurun, lalu pilih Lanjutkan.

    Pilihan menentukan sumber daya di mana VM dapat menggunakan layanan HCX VMware.

    Catatan

    Dalam SDDC mode campuran dengan kluster AV64, menyebarkan appliance jala layanan pada kluster AV64 tidak layak atau didukung. Namun demikian, ini tidak menghambat Anda melakukan migrasi HCX atau ekstensi jaringan langsung ke kluster AV64. Kontainer penyebaran dapat berupa kluster-1, menghosting appliance HCX.

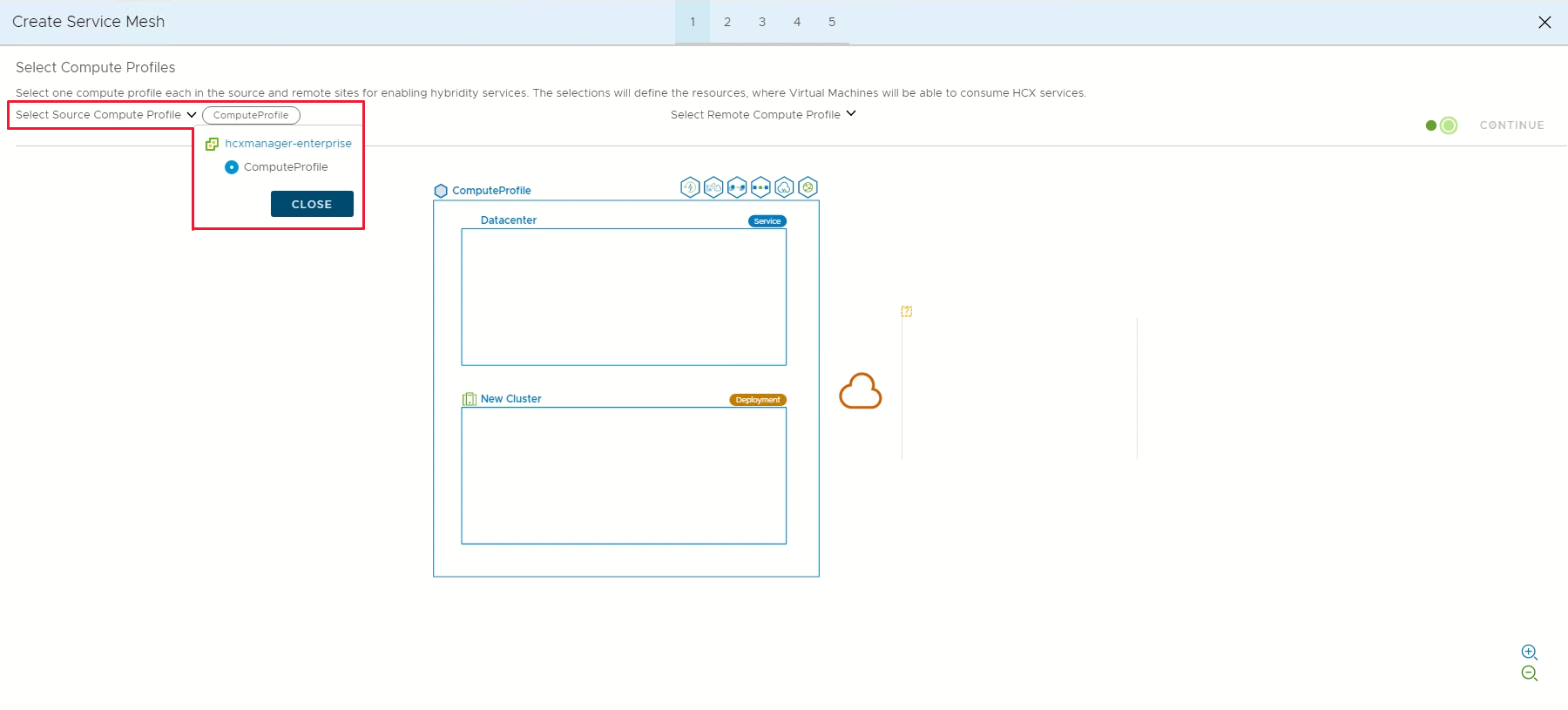

    Cuplikan layar yang menunjukkan pemilihan profil komputasi sumber.

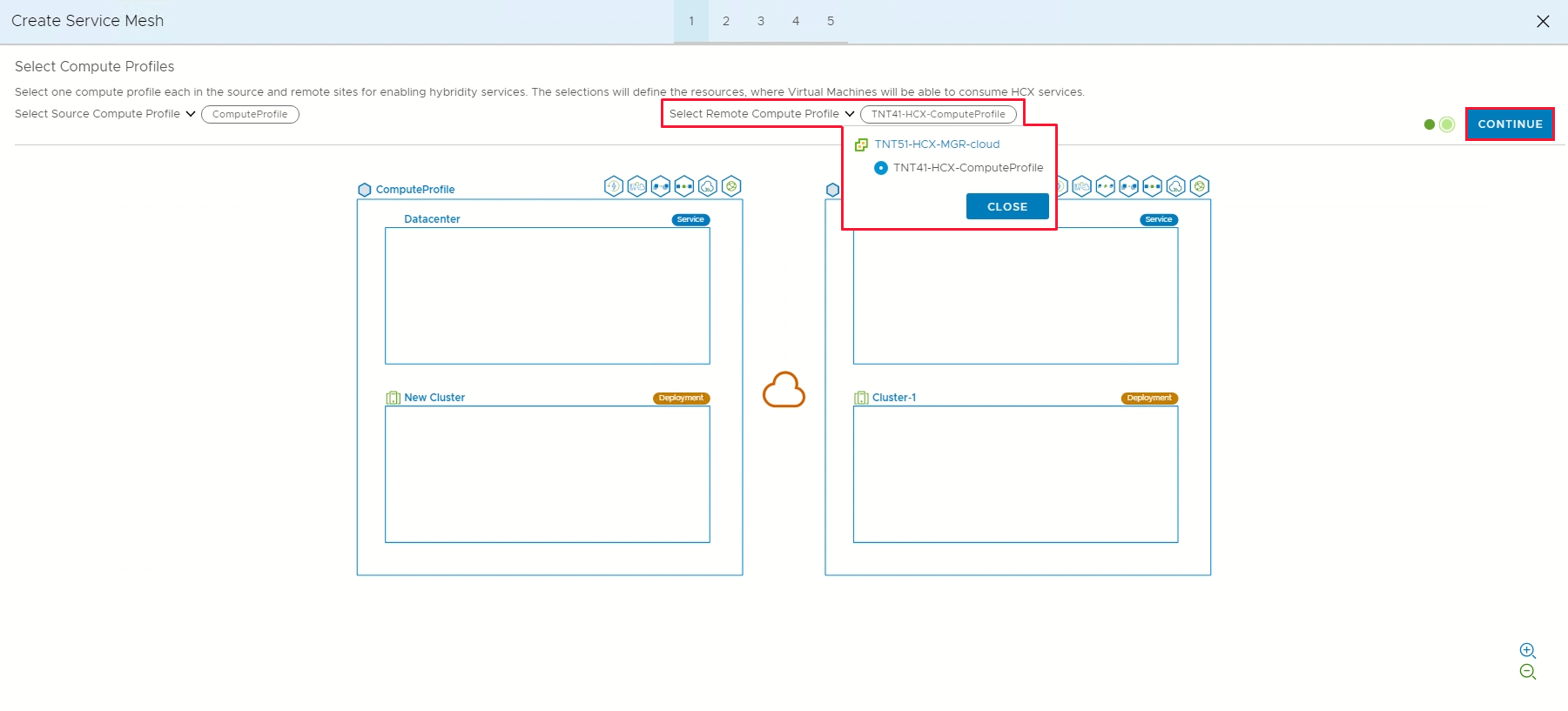

    Cuplikan layar yang menunjukkan pemilihan profil komputasi jarak jauh.

  4. Tinjau layanan yang akan diaktifkan, lalu pilih Lanjutkan.

  5. Dalam Konfigurasi Tingkat Lanjut - Ganti profil Jaringan Penyambungan, pilih Lanjutkan.

    Profil jaringan penyambungan tersambung ke jaringan di mana appliance interkoneksi situs jarak jauh dapat dijangkau.

  6. Di Konfigurasi Tingkat Lanjut - Peluasan Skala Appliance Ekstensi Jaringan, tinjau dan pilih Lanjutkan.

    Anda dapat memiliki hingga delapan VLAN per appliance, tetapi Anda dapat menggunakan appliance lain untuk menambahkan delapan VLAN lainnya. Anda juga harus memiliki ruang IP untuk memperhitungkan lebih banyak appliance, dan berikan satu IP per appliance. Untuk informasi selengkapnya, lihat Batas Konfigurasi HCX VMware.

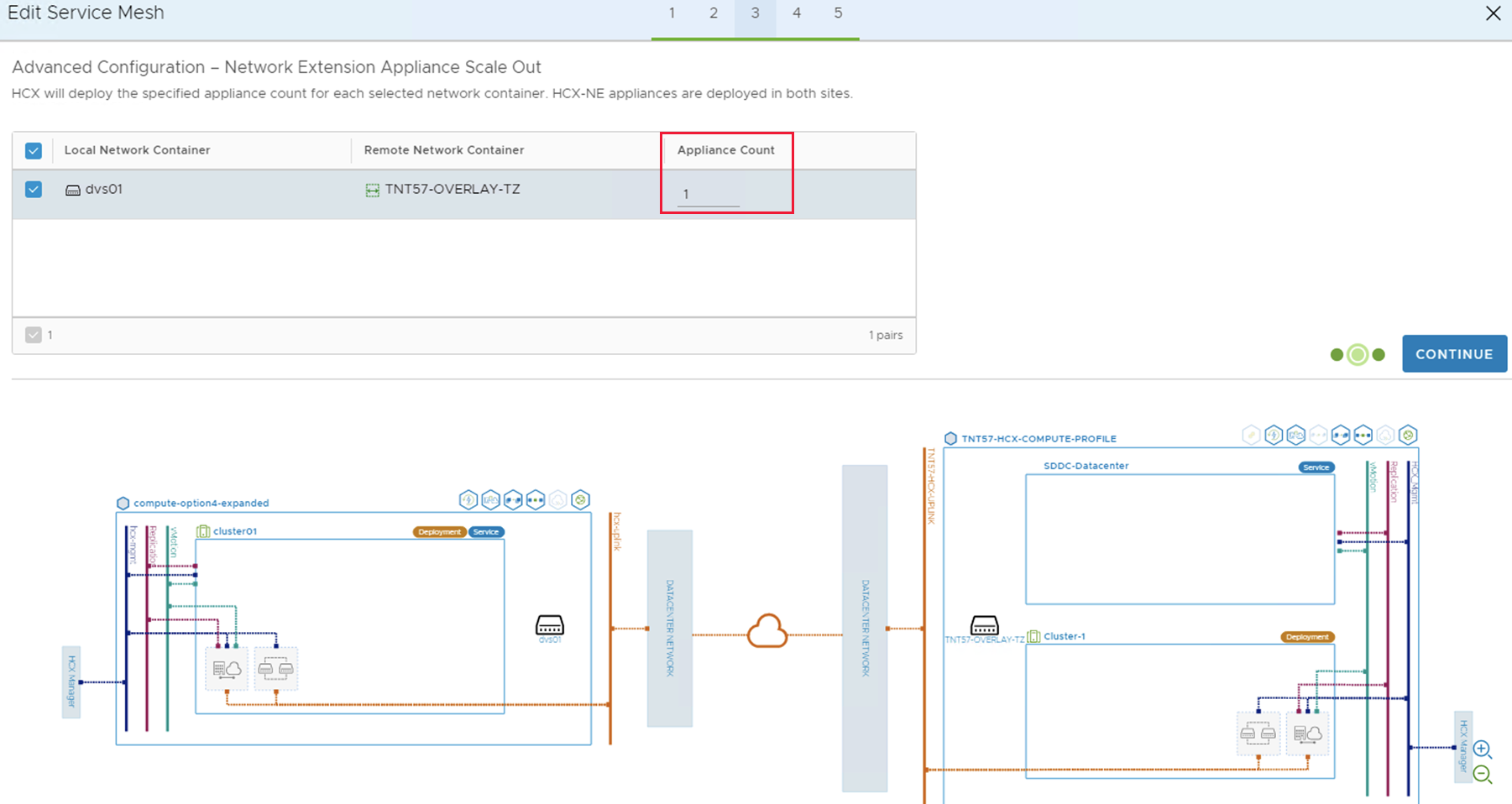

    Cuplikan layar yang menunjukkan tempat untuk meningkatkan jumlah VLAN.

  7. Di Konfigurasi Tingkat Lanjut - Rekayasa Lalu Lintas, tinjau dan buat modifikasi apa pun yang Anda rasa perlu, lalu pilih Lanjutkan.

  8. Tinjau pratinjau topologi dan pilih Lanjutkan.

  9. Masukkan nama yang mudah digunakan untuk cloud layanan ini dan pilih Selesai untuk menyelesaikan.

  10. Pilih Lihat Tugas untuk memantau penyebaran.

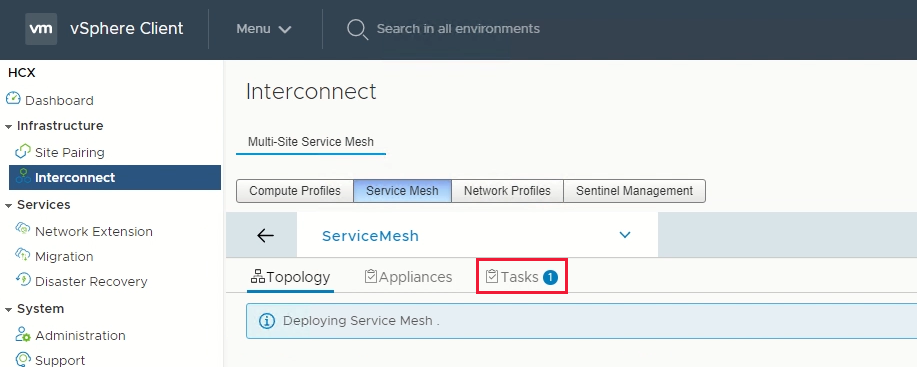

    Cuplikan layar menampilkan tombol untuk melihat tugas.

    Ketika penyebaran jala layanan berhasil diselesaikan, layanan ditampilkan sebagai hijau.

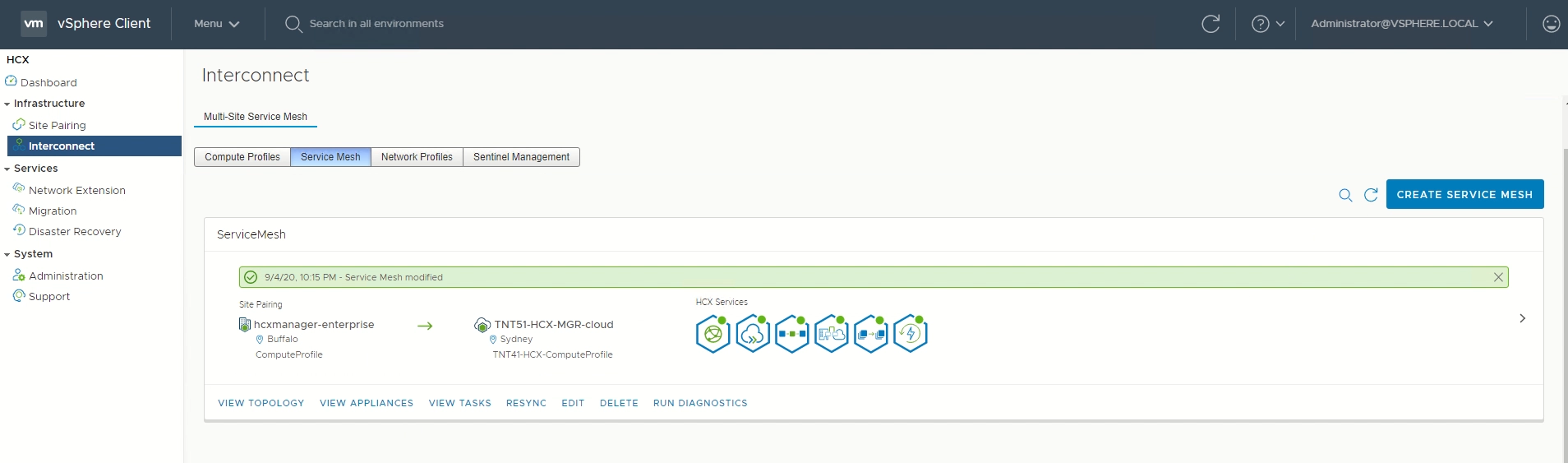

    Cuplikan layar menampilkan indikator hijau pada layanan.

  11. Verifikasi kesehatan cloud layanan dengan memeriksa status appliance.

  12. Pilih Interkoneksi>Appliance.

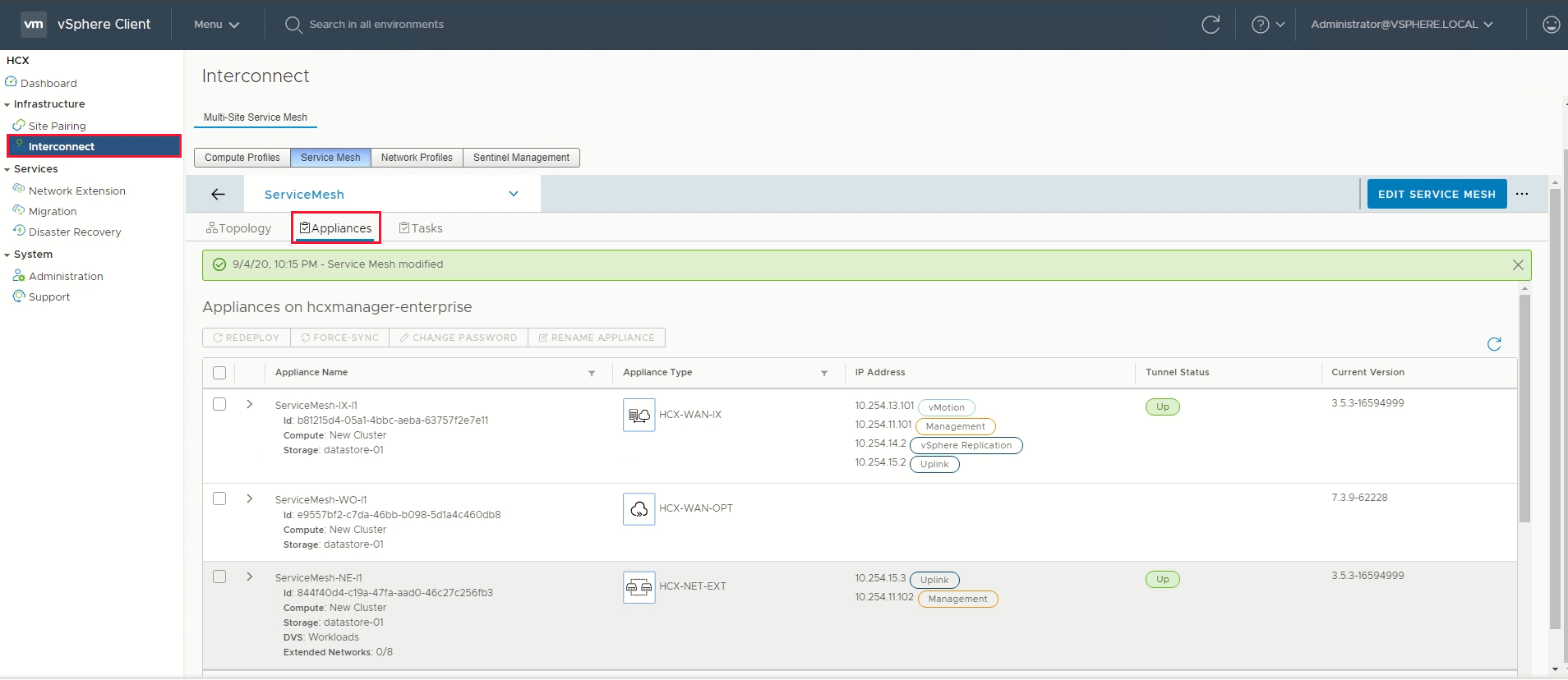

    Cuplikan layar yang menampilkan opsi untuk memeriksa status appliance.

    Catatan

    Setelah membuat cloud layanan, Anda mungkin melihat penyimpanan data baru dan host baru di cloud privat Anda. Ini adalah perilaku normal setelah membuat jala layanan.

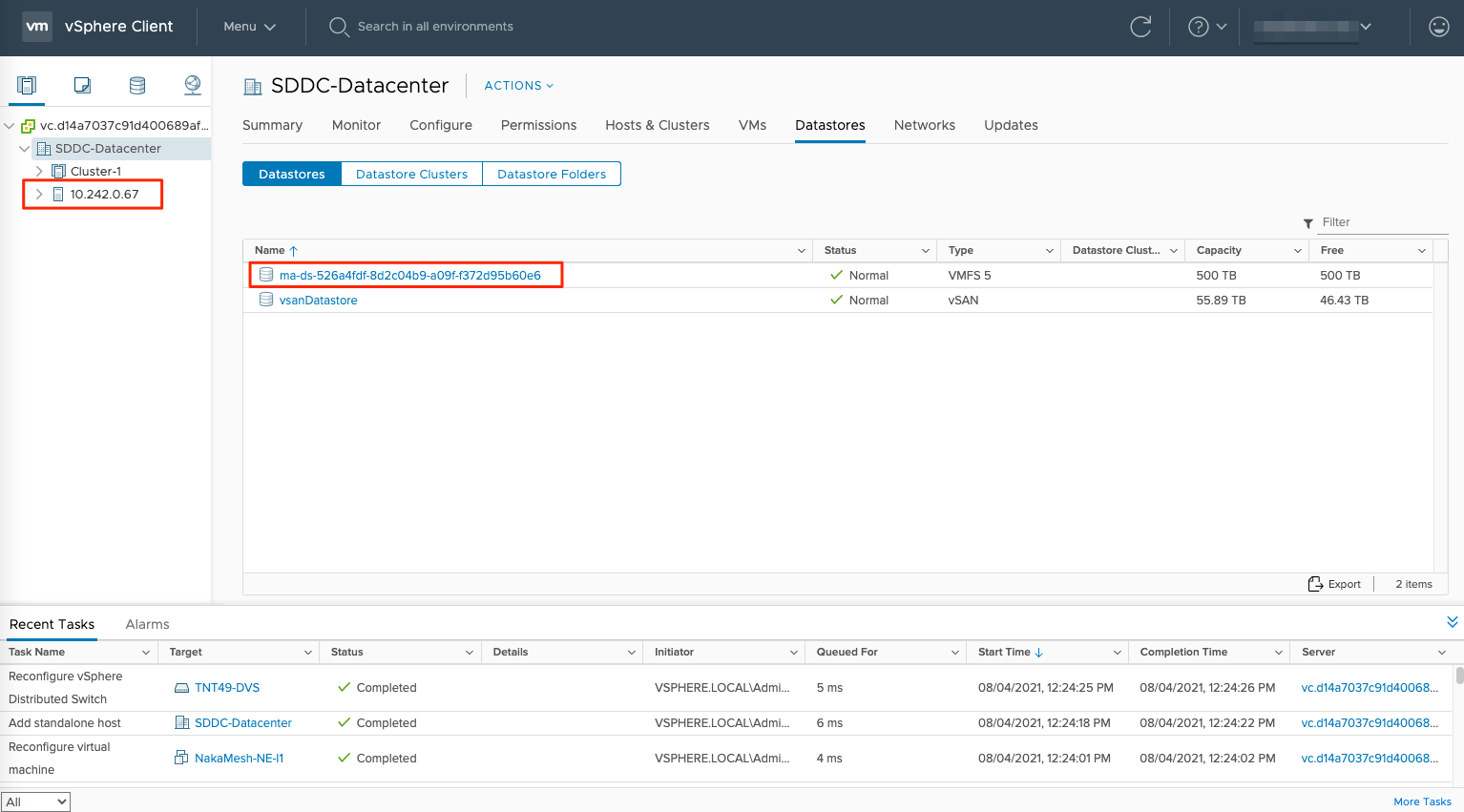

    Cuplikan layar yang menampilkan datastore dan host jala layanan HCX.

Status terowongan interkoneksi HCX harus menampilkan UP berwarna hijau. Sekarang Anda siap untuk memigrasikan dan melindungi VM Azure VMware Solution menggunakan VMware HCX. Azure VMware Solution mendukung migrasi beban kerja dengan atau tanpa ekstensi jaringan yang memungkinkan Anda memigrasikan beban kerja di lingkungan vSphere Anda, membuat jaringan lokal, dan menyebarkan VM ke jaringan tersebut. Untuk informasi selengkapnya, lihat Dokumentasi VMware HCX.

Untuk gambaran umum end-to-end tentang prosedur ini, tonton video Azure VMware Solution: Service Mesh .
