Konektivitas lintas jaringan

Fabrikam Inc. memiliki kehadiran fisik yang besar dan penyebaran Azure di Timur AS. Fabrikam memiliki konektivitas back-end antara penyebaran lokal dan Azure melalui ExpressRoute. Demikian pula, Contoso Ltd. memiliki kehadiran dan penyebaran Azure di Barat AS. Contoso memiliki konektivitas back-end antara penyebaran lokal dan Azure melalui ExpressRoute.

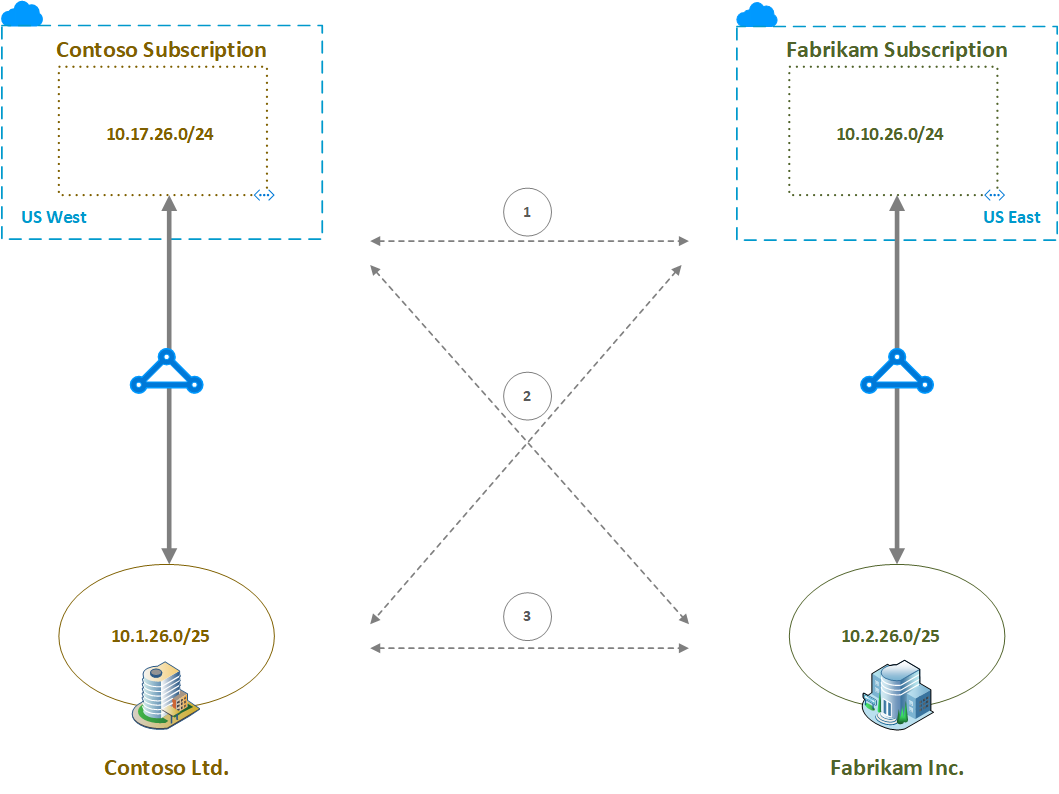

Fabrikam Inc. mengakuisisi Contoso Ltd. Setelah merger, Fabrikam ingin menghubungkan interkoneksi jaringan. Gambar berikut mengilustrasikan skenario:

Panah putus-putus di tengah gambar di atas menunjukkan interkoneksi jaringan yang diinginkan. Secara khusus, ada tiga jenis koneksi silang yang diinginkan:

1. Koneksi silang jaringan virtual Fabrikam dan Contoso
2. Lintas wilayah lokal dan lintas jaringan virtual terhubung. Artinya, menghubungkan jaringan lokal Fabrikam ke jaringan virtual Contoso dan menghubungkan jaringan lokal Contoso ke jaringan virtual Fabrikam.
3. Koneksi silang jaringan lokal Fabrikam dan Contoso

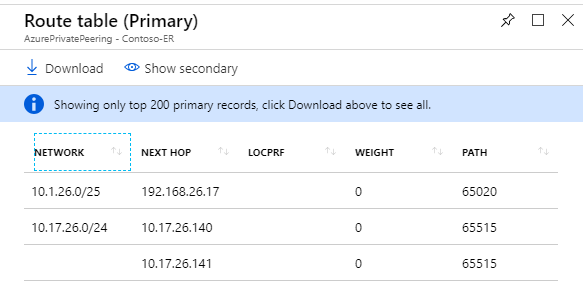

Tabel berikut menunjukkan tabel rute peering privat ExpressRoute Contoso Ltd., sebelum merger.

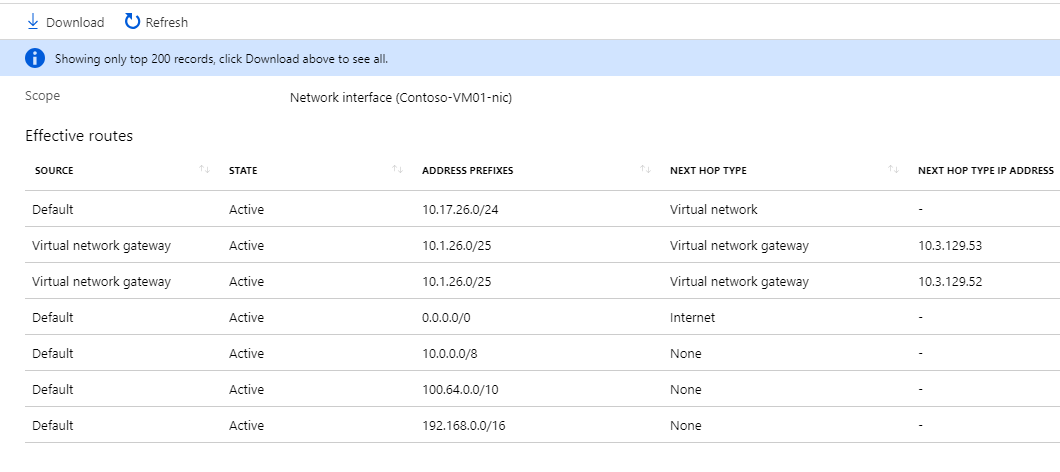

Tabel berikut ini memperlihatkan rute efektif VM dalam langganan Contoso, sebelum merger. Sesuai tabel, VM di VNet mengetahui ruang alamat VNet dan jaringan lokal Contoso, selain dari yang default.

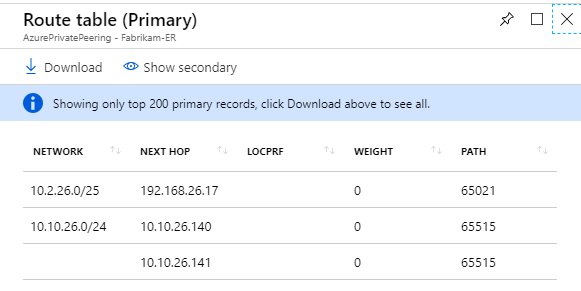

Tabel berikut menunjukkan tabel rute peering privat ExpressRoute Fabrikam, sebelum merger.

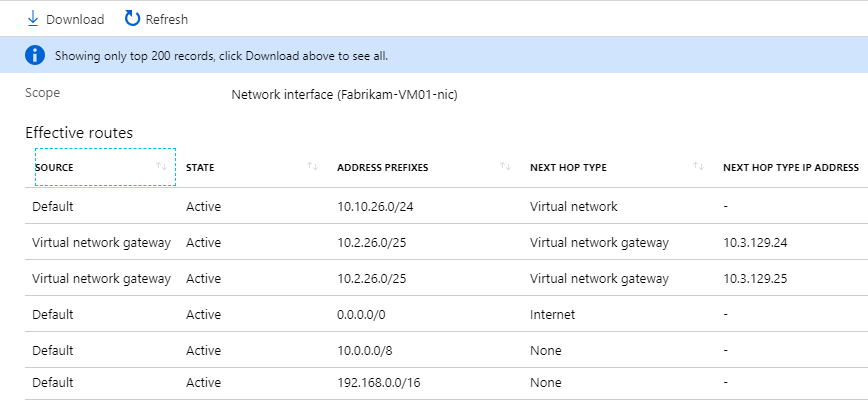

Tabel berikut ini memperlihatkan rute efektif VM dalam langganan Fabrikam, sebelum merger. Sesuai tabel, VM di VNet mengetahui ruang alamat VNet dan jaringan lokal Fabrikam, selain dari yang default.

Dalam artikel ini, mari kita bahas langkah demi langkah dan diskusikan cara mencapai koneksi silang yang diinginkan menggunakan fitur jaringan Azure berikut ini:

• Peering virtual network
• Koneksi ExpressRoute jaringan virtual
• Jangkauan Global

Koneksi silang VNet

Peering jaringan virtual (peering VNet) memberikan kinerja jaringan yang paling optimal dan terbaik saat menghubungkan dua jaringan virtual. Peering VNet mendukung peering dua VNet baik dalam wilayah Azure yang sama (biasa disebut peering VNet) dan di dua wilayah Azure yang berbeda (biasa disebut peering Global VNet).

Mari kita konfigurasikan peering Global VNet antara langganan VNet di Contoso dan Fabrikam Azure. Untuk cara membuat jaringan virtual peering antara dua jaringan virtual, lihat artikel Membuat peering jaringan virtual.

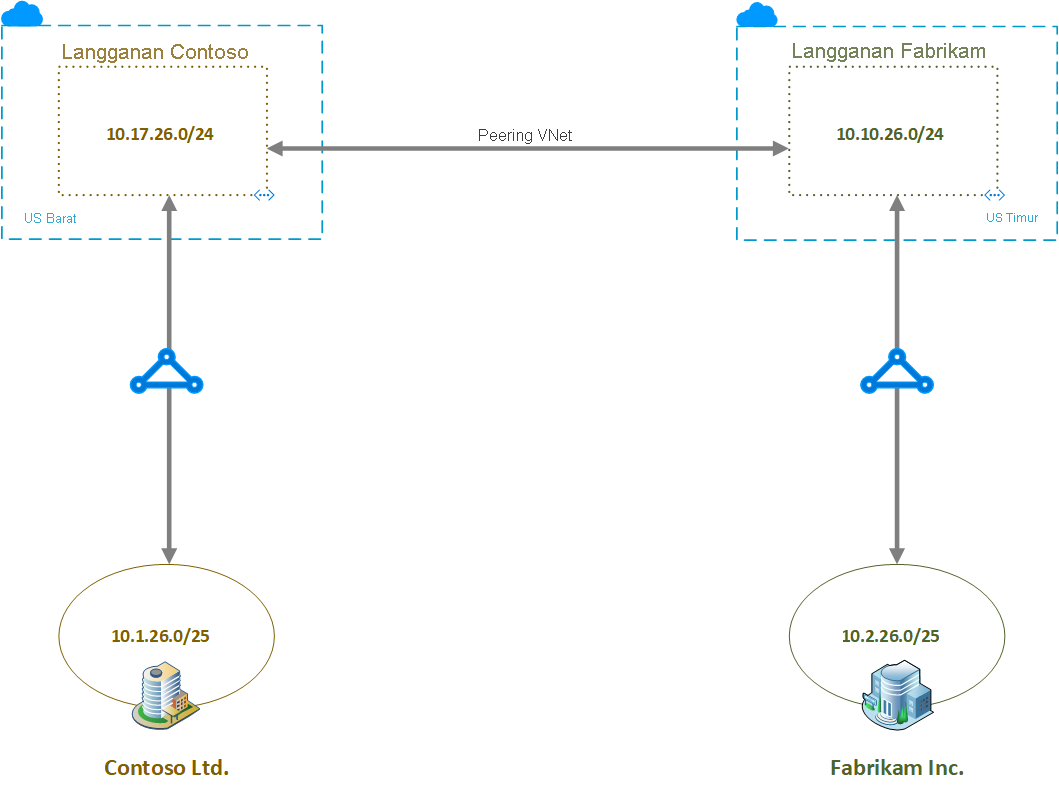

Gambar berikut menunjukkan arsitektur jaringan setelah mengonfigurasi peering Global VNet.

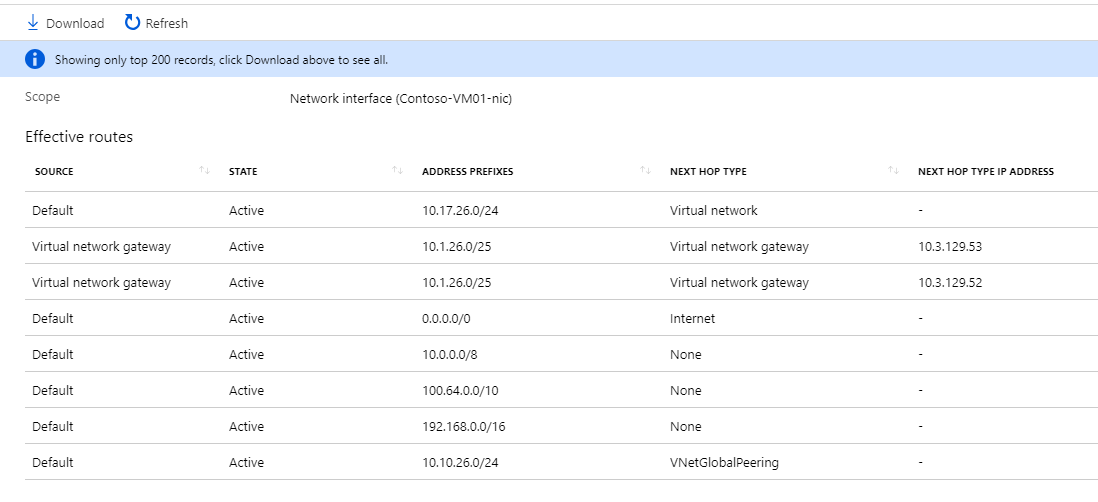

Tabel berikut ini memperlihatkan rute yang diketahui oleh VM langganan Contoso. Perhatikan entri terakhir tabel. Entri ini adalah hasil dari koneksi silang jaringan virtual.

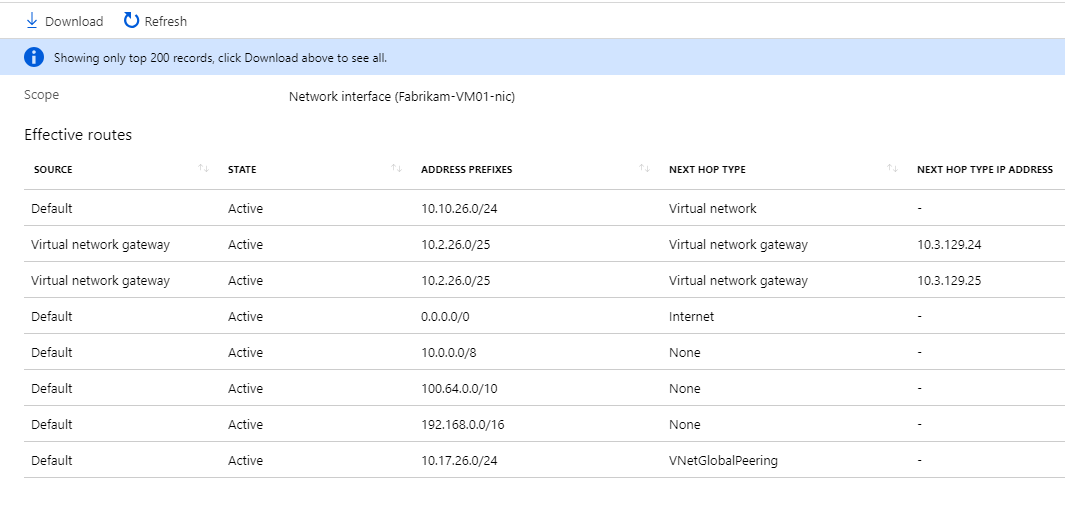

Tabel berikut ini memperlihatkan rute yang diketahui oleh VM langganan Fabrikam. Perhatikan entri terakhir tabel. Entri ini adalah hasil dari koneksi silang jaringan virtual.

Peering VNet secara langsung menautkan dua jaringan virtual (lihat tidak ada lompatan berikutnya untuk entri VNetGlobalPeering di dua tabel)

Koneksi silang VNet ke jaringan lokal

Kita dapat menghubungkan sirkuit ExpressRoute ke beberapa jaringan virtual. Lihat Batas langganan dan layanan untuk jumlah maksimum jaringan virtual yang dapat dihubungkan ke sirkuit ExpressRoute.

Mari hubungkan sirkuit Fabrikam ExpressRoute ke VNet langganan Contoso dan sirkuit ExpressRoute Contoso yang serupa dengan VNet langganan Fabrikam untuk memungkinkan konektivitas silang antara jaringan virtual dan jaringan lokal. Untuk menghubungkan jaringan virtual ke sirkuit ExpressRoute dalam langganan yang berbeda, kita perlu membuat dan menggunakan otorisasi. Lihat artikel Menyambungkan jaringan virtual ke sirkuit ExpressRoute.

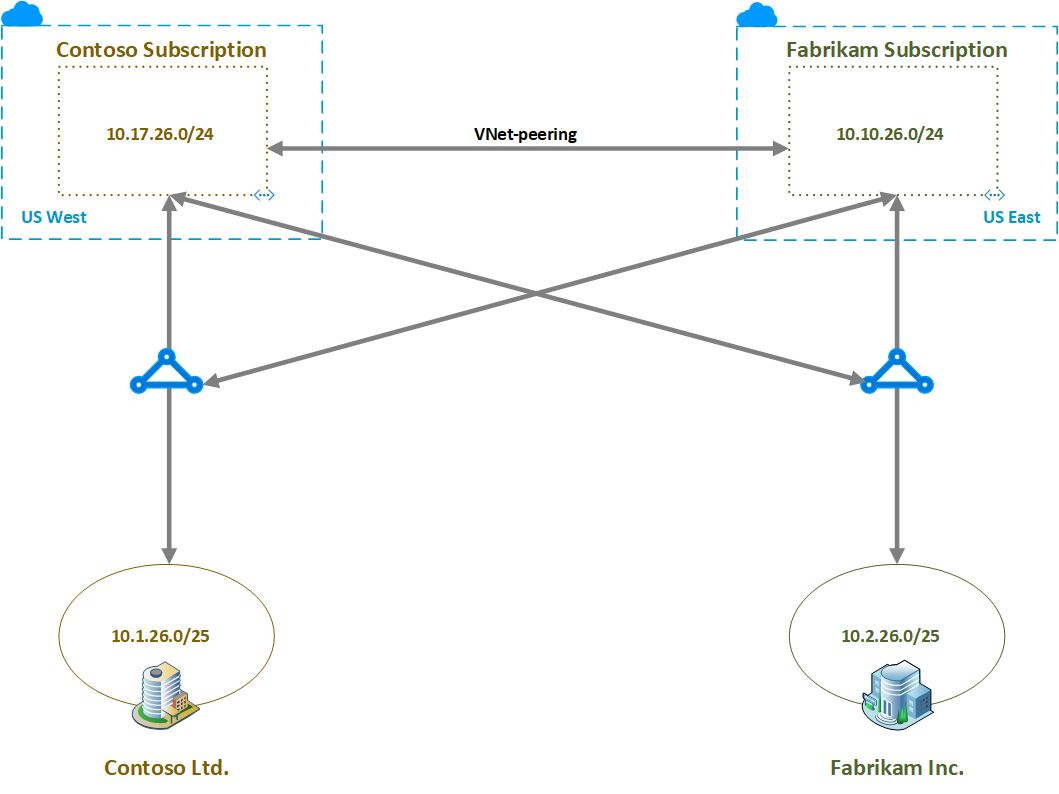

Gambar berikut menunjukkan arsitektur jaringan setelah mengonfigurasi konektivitas silang ExpressRoute ke jaringan virtual.

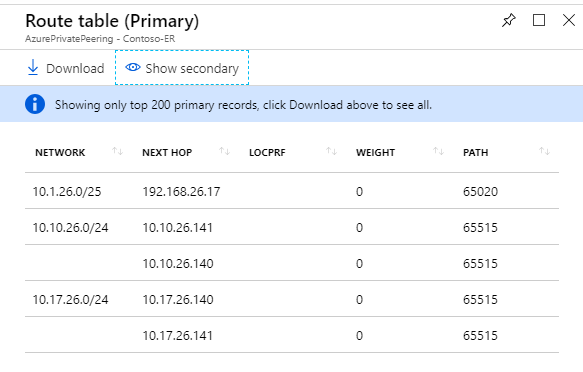

Tabel berikut menunjukkan tabel rute peering privat ExpressRoute Contoso Ltd., setelah koneksi silang jaringan virtual ke jaringan lokal melalui ExpressRoute. Lihat bahwa tabel rute memiliki rute milik kedua jaringan virtual.

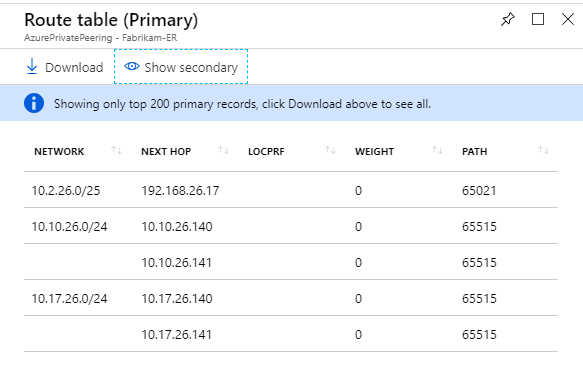

Tabel berikut menunjukkan tabel rute peering privat ExpressRoute Fabrikam Inc., setelah koneksi silang jaringan virtual ke jaringan lokal melalui ExpressRoute. Lihat bahwa tabel rute memiliki rute milik kedua jaringan virtual.

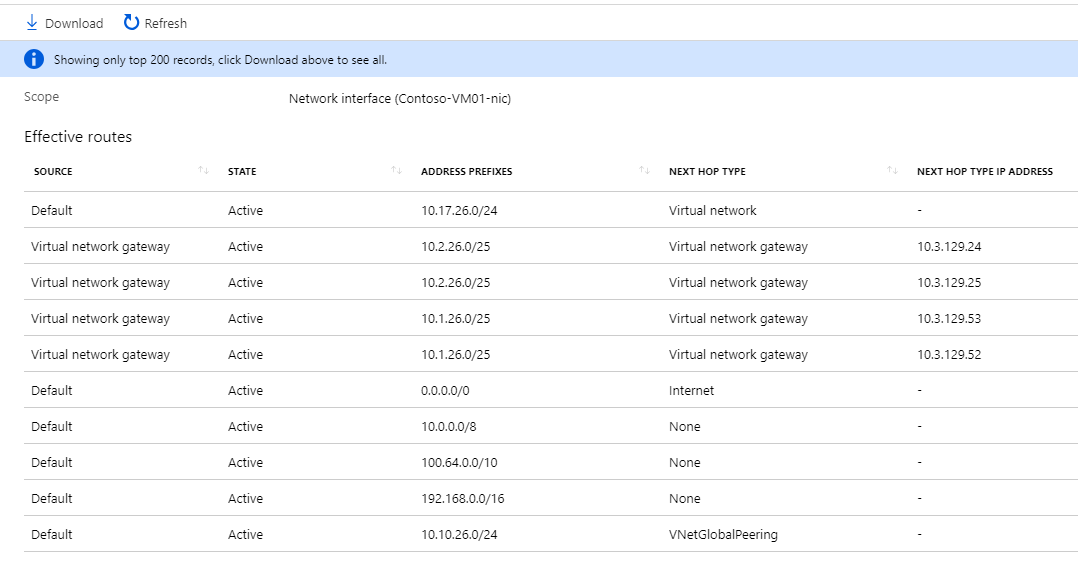

Tabel berikut ini memperlihatkan rute yang diketahui oleh VM langganan Contoso. Perhatikan entri tabel Gateway jaringan virtual. VM melihat rute untuk kedua jaringan lokal.

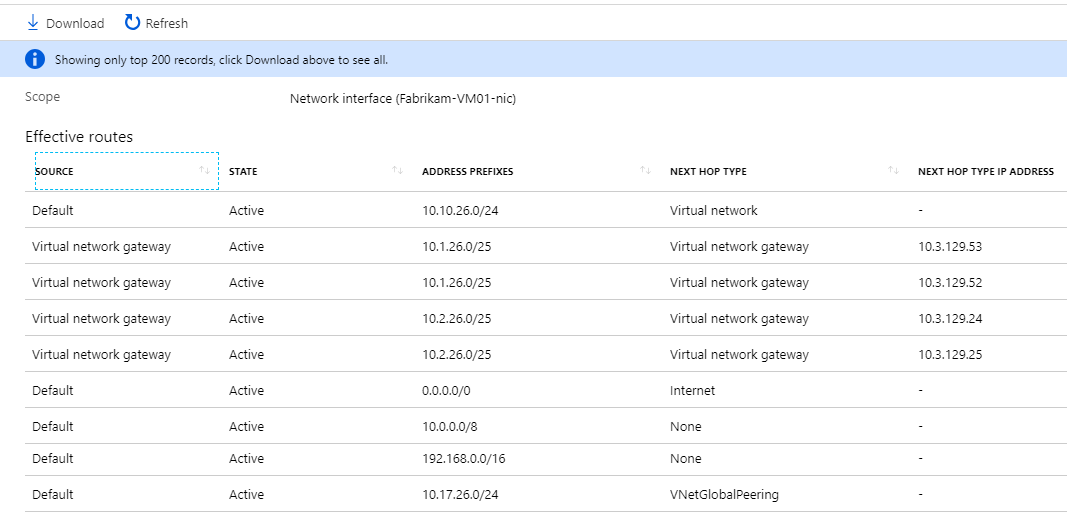

Tabel berikut ini memperlihatkan rute yang diketahui oleh VM langganan Fabrikam. Perhatikan entri tabel Gateway jaringan virtual. VM melihat rute untuk kedua jaringan lokal.

Catatan

Baik dalam langganan Fabrikam dan/atau Contoso, Anda juga dapat menghubungkan VNet ke hub VNet masing-masing (hub dan desain spoke tidak diilustrasikan dalam diagram arsitektur di artikel ini). Koneksi silang antara gateway VNet hub ke ExpressRoute juga akan memungkinkan antara komunikasi antara hub Timur, Barat dan juru hubung.

Koneksi silang jaringan lokal

Jangkauan Global ExpressRoute menyediakan konektivitas antara jaringan lokal yang terhubung ke sirkuit ExpressRoute yang berbeda. Mari kita konfigurasi Jangkauan Global antara sirkuit Contoso dan Fabrikam ExpressRoute. Karena sirkuit ExpressRoute berada dalam langganan yang berbeda, kita perlu membuat dan menggunakan otorisasi. Lihat artikel Mengonfigurasi Jangkauan Global ExpressRoute untuk panduan langkah demi langkah.

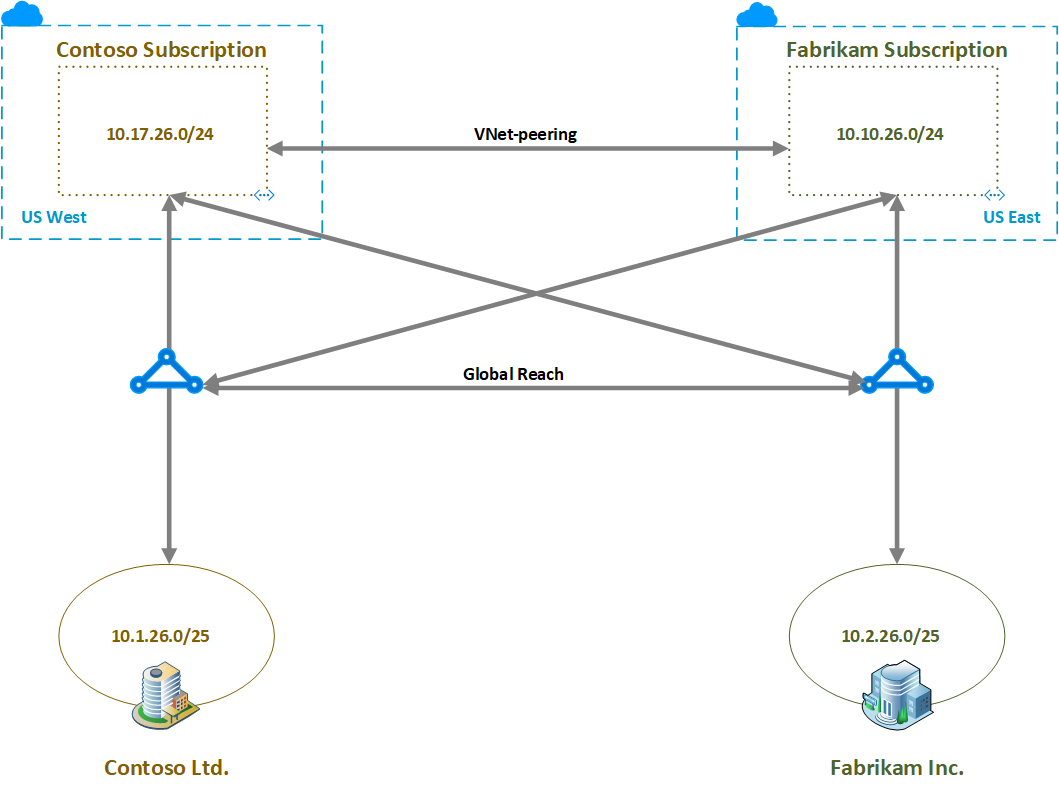

Gambar berikut menunjukkan arsitektur jaringan setelah mengonfigurasi peering Jangkauan Global.

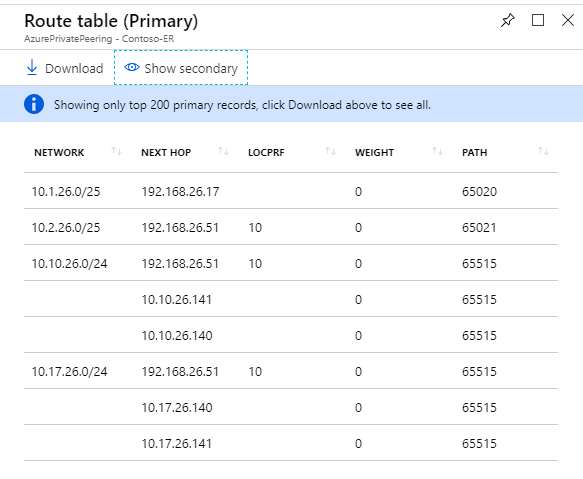

Tabel berikut menunjukkan tabel rute peering privat ExpressRoute Contoso Ltd., sebelum mengonfigurasi Jangkauan Global. Lihat bahwa tabel rute memiliki rute milik kedua jaringan lokal.

Tabel berikut menunjukkan tabel rute peering privat ExpressRoute Fabrikam Inc., sebelum mengonfigurasi Jangkauan Global. Lihat bahwa tabel rute memiliki rute milik kedua jaringan lokal.

Langkah berikutnya

Lihat FAQ jaringan virtual untuk pertanyaan lebih lanjut tentang VNet dan peering VNet. Lihat Tanya Jawab Umum ExpressRoute untuk pertanyaan lebih lanjut tentang ExpressRoute dan konektivitas jaringan virtual.

Jangkauan Global diluncurkan berdasarkan negara/wilayah menurut negara/wilayah. Untuk melihat apakah Jangkauan Global tersedia di negara/wilayah yang diinginkan, lihat Jangkauan Global ExpressRoute.
