Lihat topologi

  • Artikel

Topologi menyediakan antarmuka interaktif untuk melihat sumber daya dan hubungannya di Azure di beberapa langganan, wilayah, dan grup sumber daya. Ini membantu Anda mengelola dan memantau infrastruktur jaringan cloud Anda dengan antarmuka grafis interaktif yang memberi Anda wawasan dari pemantau koneksi Azure Network Watcher dan analitik lalu lintas. Topologi membantu Anda mendiagnosis dan memecahkan masalah jaringan dengan menyediakan akses kontekstual ke alat diagnostik Network Watcher seperti pemecahan masalah koneksi, pengambilan paket, dan hop berikutnya.

Dalam artikel ini, Anda mempelajari cara menggunakan topologi untuk memvisualisasikan jaringan virtual dan sumber daya yang terhubung.

Prasyarat

Jenis sumber daya yang didukung

Topologi mendukung jenis sumber daya berikut:

  • Application Gateway
  • Host Azure Bastion
  • Paket Azure DDoS Protection
  • Zona Azure DNS
  • Azure Firewall
  • Profil Azure Front Door
  • Azure NAT Gateways
  • Koneksi
  • Pemecah Masalah Privat DNS
  • Sirkuit ExpressRoute
  • Penyeimbang muatan
  • Gateway jaringan lokal
  • Antarmuka jaringan
  • Grup keamanan jaringan
  • Zona DNS Private
  • Titik Akhir Privat
  • Layanan Private Link
  • Alamat IP publik
  • Titik akhir layanan
  • Profil Traffic Manager
  • Hub virtual
  • Kumpulan skala komputer virtual
  • Mesin virtual
  • Gateway jaringan virtual (VPN dan ExpressRoute)
  • Jaringan virtual
  • Virtual WAN
  • Kebijakan Web Application Firewall

Mulai menggunakan topologi

Di bagian ini, Anda mempelajari cara melihat topologi dan wawasan wilayah.

  1. Masuk ke portal Azure.

  2. Di kotak pencarian di bagian atas portal, masukkan pengamat jaringan. Pilih Network Watcher dari hasil pencarian.

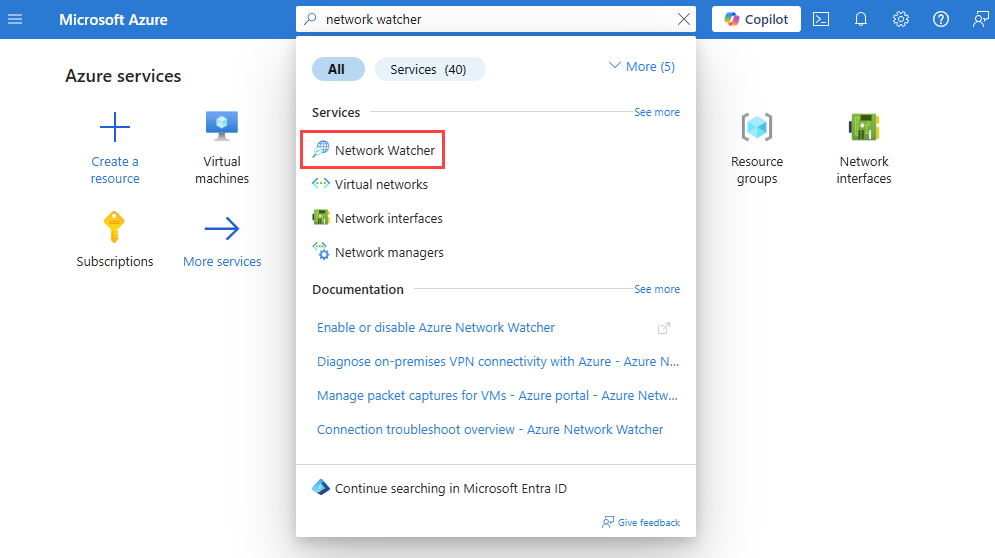

    Cuplikan layar memperlihatkan cara mencari Network Watcher di portal Azure.

  3. Di bawah Pemantauan, pilih Topologi.

    Catatan

    Anda juga bisa mendapatkan topologi dari:

    • Monitor: Topologi Insights > Networks>.
    • Jaringan virtual: Diagram Pemantauan.>

  4. Pilih Cakupan untuk menentukan cakupan topologi.

  5. Di panel Pilih cakupan , pilih daftar Langganan, Grup sumber daya, dan Lokasi sumber daya yang ingin Anda tampilkan topologinya, lalu pilih Simpan.

    Cuplikan layar memperlihatkan cara memilih cakupan topologi.

  6. Pilih Jenis sumber daya untuk memilih jenis sumber daya yang ingin Anda sertakan dalam topologi dan pilih Terapkan. Lihat jenis sumber daya yang didukung.

  7. Gunakan roda mouse untuk memperbesar atau memperkecil, atau pilih tanda plus atau minus. Anda juga dapat menggunakan mouse untuk menyeret topologi untuk memindahkannya atau menggunakan panah di layar.

    Cuplikan layar topologi diperbesar tampilannya.

  8. Pilih Unduh topologi jika Anda ingin mengunduh tampilan topologi ke komputer Anda. File dengan ekstensi .svg diunduh.

    Cuplikan layar memperlihatkan cara mengunduh topologi.

  9. Pilih wilayah untuk melihat informasi dan wawasannya. Tab Insight menyediakan rekam jepret konektivitas dan wawasan lalu lintas untuk wilayah yang dipilih.

    Cuplikan layar tab Wawasan topologi.

    Catatan

    • wawasan Koneksi ivity tersedia saat monitor koneksi diaktifkan. Untuk informasi selengkapnya, lihat pemantau koneksi.
    • Wawasan lalu lintas tersedia saat log Alur dan analitik lalu lintas diaktifkan. Untuk informasi selengkapnya, lihat Log alur NSG, log alur VNet, dan analitik lalu lintas.

  10. Pilih tab Lalu Lintas untuk melihat informasi lalu lintas terperinci tentang wilayah yang dipilih. Wawasan yang disajikan di tab ini diambil dari log alur Network Watcher dan analitik lalu lintas. Anda melihat Menyiapkan Analitik Lalu Lintas tanpa wawasan jika analitik lalu lintas tidak diaktifkan.

    Cuplikan layar tab Lalu Lintas topologi.

  11. Pilih tab Koneksi ivity untuk melihat informasi konektivitas terperinci tentang wilayah yang dipilih. Wawasan yang disajikan di tab ini diambil dari pemantau koneksi Network Watcher. Anda melihat Menyiapkan monitor Koneksi ion tanpa wawasan jika pemantau koneksi tidak diaktifkan.

    Cuplikan layar tab Koneksi ivitas topologi.

Menelusuri paling detail sumber daya

Di bagian ini, Anda mempelajari cara menavigasi tampilan topologi dari wilayah ke sumber daya Azure individual seperti komputer virtual (VM). Setelah menelusuri paling detail VM, Anda dapat melihat wawasan lalu lintas dan konektivitasnya. Dari tampilan VM, Anda memiliki akses ke alat diagnostik Network Watcher seperti pemecahan masalah koneksi, pengambilan paket, dan hop berikutnya untuk membantu memecahkan masalah apa pun yang Anda miliki dengan VM.

  1. Pilih Cakupan untuk memilih langganan dan wilayah sumber daya yang ingin Anda navigasikan. Contoh berikut menunjukkan satu langganan dan wilayah yang dipilih.

    Cuplikan layar cakupan topologi dipilih.

  2. Pilih tanda plus wilayah yang memiliki sumber daya yang ingin Anda lihat untuk menavigasi ke tampilan wilayah.

    Cuplikan layar tampilan wilayah.

    Dalam tampilan wilayah, Anda akan melihat jaringan virtual dan sumber daya Azure lainnya di wilayah tersebut. Anda melihat peering jaringan virtual di wilayah tersebut sehingga Anda dapat memahami arus lalu lintas dari dan ke sumber daya dalam wilayah tersebut. Anda dapat menavigasi ke tampilan jaringan virtual untuk melihat subnetnya.

  3. Pilih tanda plus jaringan virtual yang memiliki sumber daya yang ingin Anda lihat untuk menavigasi ke tampilan jaringan virtual. Jika wilayah memiliki beberapa jaringan virtual, Anda mungkin melihat Virtual Network. Pilih tanda plus Virtual Networks untuk menelusuri paling detail jaringan virtual di wilayah Anda lalu pilih tanda plus jaringan virtual yang memiliki sumber daya yang ingin Anda lihat.

    Cuplikan layar tampilan jaringan virtual.

    Dalam tampilan jaringan virtual myVNet, Anda akan melihat kelima subnet yang dimiliki myVNet .

  4. Pilih tanda plus subnet untuk melihat semua sumber daya yang ada di dalamnya dan hubungannya.

    Cuplikan layar tampilan subnet.

    Dalam tampilan subnet mySubnet, Anda akan melihat sumber daya Azure yang ada di dalamnya dan hubungannya. Misalnya, Anda melihat myVM dan antarmuka jaringannya myvm36 dan konfigurasi IP ipconfig1.

  5. Pilih komputer virtual yang ingin Anda lihat wawasannya.

    Cuplikan layar tab wawasan komputer virtual.

    Di tab wawasan, Anda akan melihat wawasan penting. Gulir ke bawah untuk melihat konektivitas dan wawasan lalu lintas dan metrik sumber daya.

    Catatan

    • wawasan Koneksi ivity tersedia saat monitor koneksi diaktifkan. Untuk informasi selengkapnya, lihat monitor Koneksi ion.
    • Wawasan lalu lintas tersedia saat log alur dan analitik lalu lintas diaktifkan. Untuk informasi selengkapnya, lihat Log alur NSG, log alur VNet, dan analitik lalu lintas.

  6. Pilih tab Lalu Lintas untuk melihat informasi lalu lintas terperinci tentang VM yang dipilih. Wawasan yang disajikan di tab ini diambil dari log alur Network Watcher dan analitik lalu lintas. Anda melihat Menyiapkan Analitik Lalu Lintas tanpa wawasan jika analitik lalu lintas tidak diaktifkan.

    Cuplikan layar tab lalu lintas komputer virtual.

  7. Pilih tab Koneksi ivity untuk melihat informasi konektivitas terperinci tentang VM yang dipilih. Wawasan yang disajikan di tab ini diambil dari pemantau koneksi Network Watcher. Anda melihat Menyiapkan monitor Koneksi ion tanpa wawasan jika pemantau koneksi tidak diaktifkan.

    Cuplikan layar tab konektivitas komputer virtual.

  8. Pilih tab Insights + Diagnostics untuk melihat ringkasan VM dan untuk menggunakan alat diagnostik Network Watcher seperti pemecahan masalah koneksi, pengambilan paket, dan hop berikutnya untuk membantu memecahkan masalah apa pun yang Anda miliki dengan VM.

    Cuplikan layar tab wawasan dan diagnostik komputer virtual.
