Komponen utama jaringan seluler privat
Artikel ini memperkenalkan komponen fisik utama jaringan seluler privat yang disebarkan melalui Azure Private 5G Core. Ini juga merinci sumber daya yang akan Anda gunakan untuk mengelola jaringan seluler privat melalui Azure.

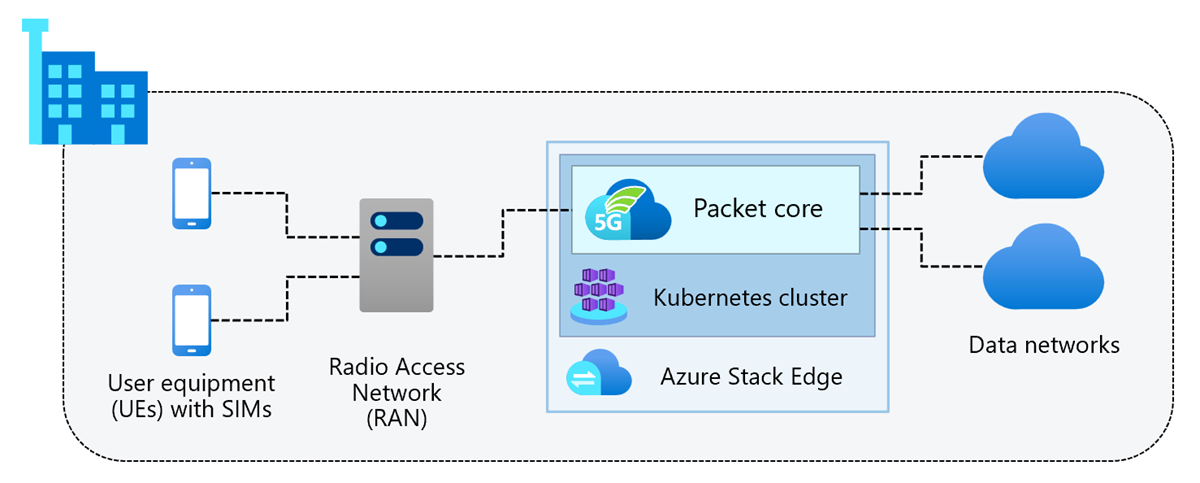

Setiap jaringan seluler privat berisi satu atau beberapa situs. Situs adalah lokasi perusahaan fisik (misalnya, Chicago Factory Contoso Corporation) yang akan memberikan cakupan untuk peralatan pengguna (URI). Diagram berikut menunjukkan komponen utama dari satu situs.
Setiap situs berisi perangkat Azure Stack Edge yang menghosting instans inti paket, yang disebarkan menggunakan Azure Private 5G Core. Instans inti paket adalah implementasi cloud-native dari 5G Next Generation Core yang ditentukan standar 3GPP (5G NGC atau 5GC).
Saat menambahkan situs ke jaringan seluler privat, Anda akan membuat kluster Kubernetes di perangkat Azure Stack Edge. Ini berfungsi sebagai platform untuk instans inti paket.
Setiap instans inti paket terhubung ke jaringan akses radio (RAN) untuk memberikan cakupan untuk UEs. Anda akan mendapatkan sumber RAN dari pihak ketiga.
Sumber daya Azure Private 5G Core
Diagram berikut menunjukkan sumber daya utama yang akan Anda gunakan untuk mengelola jaringan seluler privat Anda melalui Azure.
Sumber daya jaringan seluler mewakili jaringan seluler privat secara keseluruhan.
Setiap sumber daya SIM mewakili SIM fisik atau eSIM. SIM fisik dan eSIM digunakan oleh UEs yang akan dilayani oleh jaringan seluler privat.
Sumber daya grup SIM berfungsi sebagai kontainer untuk sumber daya SIM dan memungkinkan Anda mengurutkan SIM ke dalam kategori untuk manajemen yang lebih mudah. Setiap SIM harus menjadi anggota grup SIM, tetapi tidak dapat menjadi anggota lebih dari satu. Jika Anda hanya memiliki sejumlah kecil SIM, Anda mungkin ingin menambahkan semuanya ke grup SIM yang sama. Atau, Anda dapat membuat beberapa grup SIM untuk mengurutkan SIM Anda. Misalnya, Anda dapat mengategorikan SIM berdasarkan tujuannya (seperti SIM yang digunakan oleh jenis UE tertentu seperti kamera atau ponsel), atau dengan lokasi di lokasinya.
Sumber daya kebijakan SIM adalah komponen utama kontrol kebijakan Azure Private 5G Core yang dapat disesuaikan, yang memungkinkan Anda untuk memberikan penanganan lalu lintas yang fleksibel. Anda dapat menentukan dengan tepat bagaimana instans inti paket Anda menerapkan karakteristik kualitas layanan (QoS) ke aliran data layanan (SDF) untuk memenuhi kebutuhan penyebaran Anda. Anda juga dapat menggunakan kontrol kebijakan untuk memblokir atau membatasi alur tertentu.
Setiap kebijakan SIM mendefinisikan serangkaian kebijakan dan pengaturan interoperabilitas. Anda harus menetapkan kebijakan SIM ke SIM sebelum UE menggunakan SIM tersebut dapat mengakses jaringan seluler privat.
Kebijakan SIM juga akan mereferensikan satu atau beberapa layanan. Setiap layanan adalah representasi dari sekumpulan karakteristik QoS yang ingin Anda tawarkan ke UES pada SDF yang cocok dengan properti tertentu, seperti tujuannya, atau protokol yang digunakan. Anda juga dapat menggunakan layanan untuk membatasi atau memblokir SDF tertentu berdasarkan properti ini.
Jaringan seluler privat fisik dapat disegmentasi ke dalam beberapa irisan jaringan virtual, menyediakan jaringan end-to-end terisolasi yang dapat disesuaikan untuk bandwidth dan persyaratan latensi yang berbeda. Anda dapat memilih iringan jaringan yang Anda inginkan untuk digunakan UEs tertentu dengan menetapkannya ke kebijakan SIM mereka.
Untuk informasi terperinci tentang kontrol kebijakan, lihat Kontrol kebijakan.
Situs jaringan seluler dan sumber daya inti paket memungkinkan Anda mengelola situs di jaringan seluler privat Anda dan instans inti paket yang berjalan di dalamnya.
Setiap sumber daya jaringan data terlampir memungkinkan Anda mengelola bagaimana instans inti paket terkait akan terhubung ke jaringan data yang sesuai. Anda dapat melampirkan hingga sepuluh jaringan data ke instans inti paket.
Karena setiap jaringan data dapat dikonfigurasi secara independen, Anda dapat menyediakan jaringan data terpisah untuk melayani aplikasi dan grup UE yang berbeda. Misalnya, Anda dapat menggunakan jaringan data terpisah untuk aplikasi person-to-person, machine-to-machine, dan edge dalam satu situs.
