Pen.MiterLimit Properti

Definisi

Ruang nama:

System.Windows.Media

Rakitan:

PresentationCore.dll

Mendapatkan atau menetapkan batas rasio panjang miter hingga setengah pena Thicknessini.

public:
 property double MiterLimit { double get(); void set(double value); };

public double MiterLimit { get; set; }

member this.MiterLimit : double with get, set

Public Property MiterLimit As Double

Nilai Properti

Double

Batas rasio panjang miter hingga setengah pena Thickness. Nilai ini selalu merupakan angka positif yang lebih besar dari atau sama dengan 1. Nilai defaultnya adalah 10.0.

Contoh

Contoh berikut menunjukkan cara menggunakan MiterLimit properti untuk membatasi ukuran sudut yang dibuat oleh dua segmen garis.

<Page
  xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
  xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml">
  <StackPanel Margin="20">

    <Canvas Margin="100"  Width="100" Height="100">
      <Canvas.Background>
        <DrawingBrush>
          <DrawingBrush.Drawing>
            <GeometryDrawing>
              <GeometryDrawing.Geometry>
                <PathGeometry>
                  <PathGeometry.Figures>
                    <PathFigureCollection>
                      <PathFigure StartPoint="100,50">
                        <PathFigure.Segments>
                          <PathSegmentCollection>
                            <LineSegment Point="200,70" />
                            <LineSegment Point="100,60" />
                          </PathSegmentCollection>
                        </PathFigure.Segments>
                      </PathFigure>
                    </PathFigureCollection>
                  </PathGeometry.Figures>
                </PathGeometry>
              </GeometryDrawing.Geometry>
              <GeometryDrawing.Pen>

                <!-- The MiterLimit is set to a value of 0 so the corner formed
                     by where the two line segments join is cut or blunted. A larger
                     value would allow for the corner to extend out even beyond
                     the thickness of the line. -->
                <Pen Brush="Blue" Thickness="4" MiterLimit="0"  />
              </GeometryDrawing.Pen>
            </GeometryDrawing>
          </DrawingBrush.Drawing>
        </DrawingBrush>
      </Canvas.Background>
    </Canvas>

  </StackPanel>

</Page>

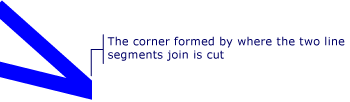

Ilustrasi berikut menunjukkan apa yang dihasilkan contoh kode ini.

Keterangan

Satu mil adalah sendi yang dibuat dengan membungkus masing-masing dari dua permukaan untuk digabungkan untuk membentuk sudut. Ketika dua segmen garis bertemu pada sudut yang tajam, mil dapat meluas di luar ketebalan garis yang membelai jalur.

Informasi Properti Dependensi

Item	Nilai
Bidang pengidentifikasi	MiterLimitProperty
Properti metadata diatur ke true	Tidak

Lihat juga

• StrokeMiterLimit
