Menampilkan diagram entitas dalam database KQL (pratinjau)

Di Real-Time Intelligence, Anda dapat melihat silsilah data dan hubungan item database KQL. Tampilan ini memungkinkan Anda menjelajahi hubungan antara entitas database secara visual dan membantu Anda memahami aliran data dari sumber ke tujuan, memberikan representasi grafik yang jelas. Dengan menggunakan diagram entitas, Anda dapat mengelola database Anda secara efisien dan mendapatkan pemahaman yang lebih mendalam tentang bagaimana entitas ini berinteraksi. Representasi visual entitas ini menyederhanakan manajemen database dan membantu Anda mengoptimalkan struktur data, sehingga lebih mudah untuk melacak dependensi dan mengambil tindakan dengan cepat.

Untuk informasi tentang silsilah ruang kerja di Fabric, lihat Silsilah data.

Penting

Fitur ini sedang dalam tahap pratinjau.

Prasyarat

• Ruang kerja dengan kapasitas yang didukung oleh Microsoft Fabric
• Database KQL dengan hak akses tampilan

Untuk pengguna yang ingin mengaktifkan detail penyerapan:

• Izin Admin Database atau Pengawas Database untuk melihat detail pemrosesan data dalam diagram entitas. Untuk informasi selengkapnya, lihat Kontrol akses berbasis peran.

Buka tampilan diagram entitas

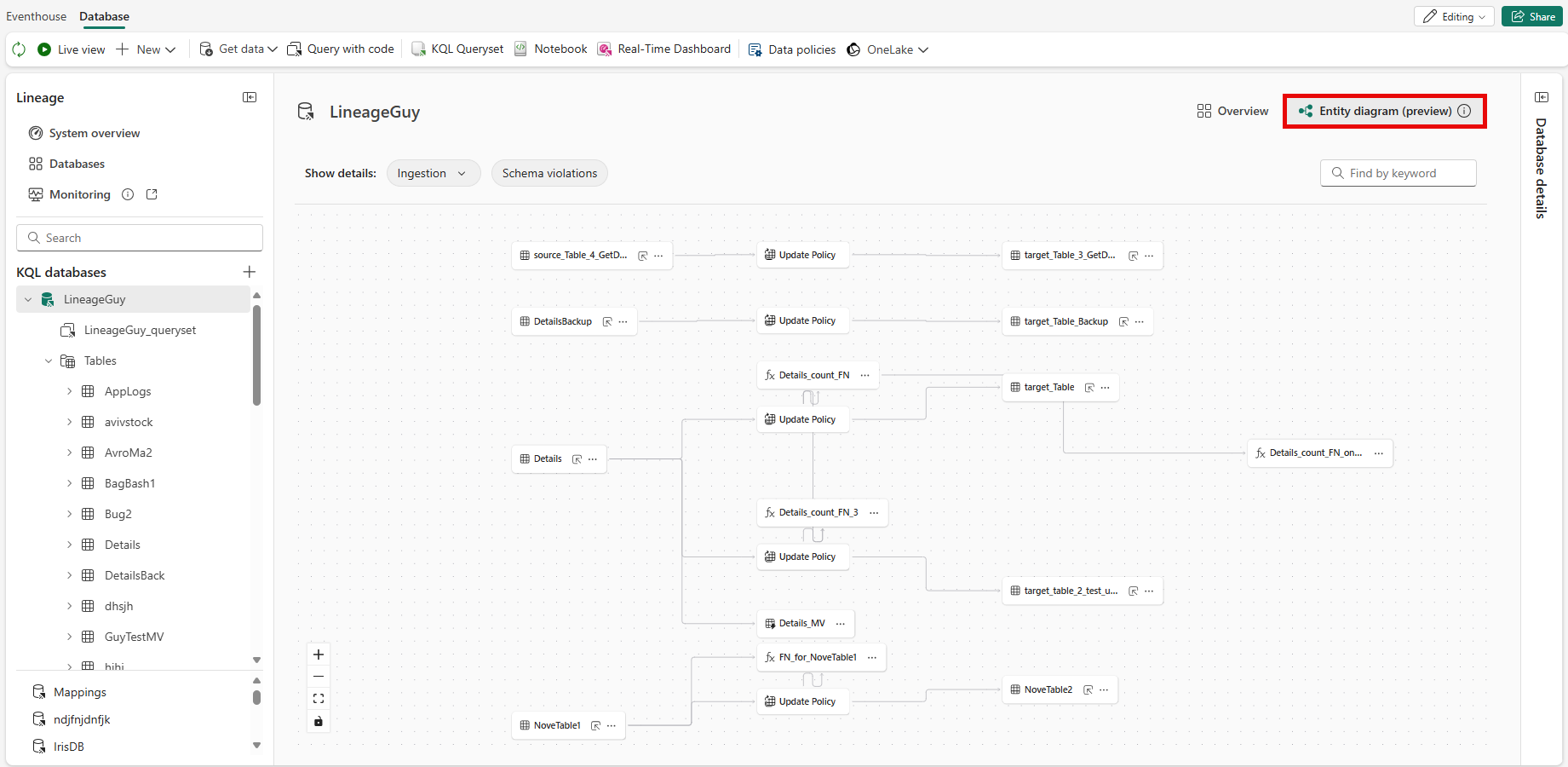

Untuk mengakses tampilan, telusuri ke database KQL yang Anda inginkan dan pilih Diagram entitas.

Apa yang Anda lihat dalam tampilan diagram entitas?

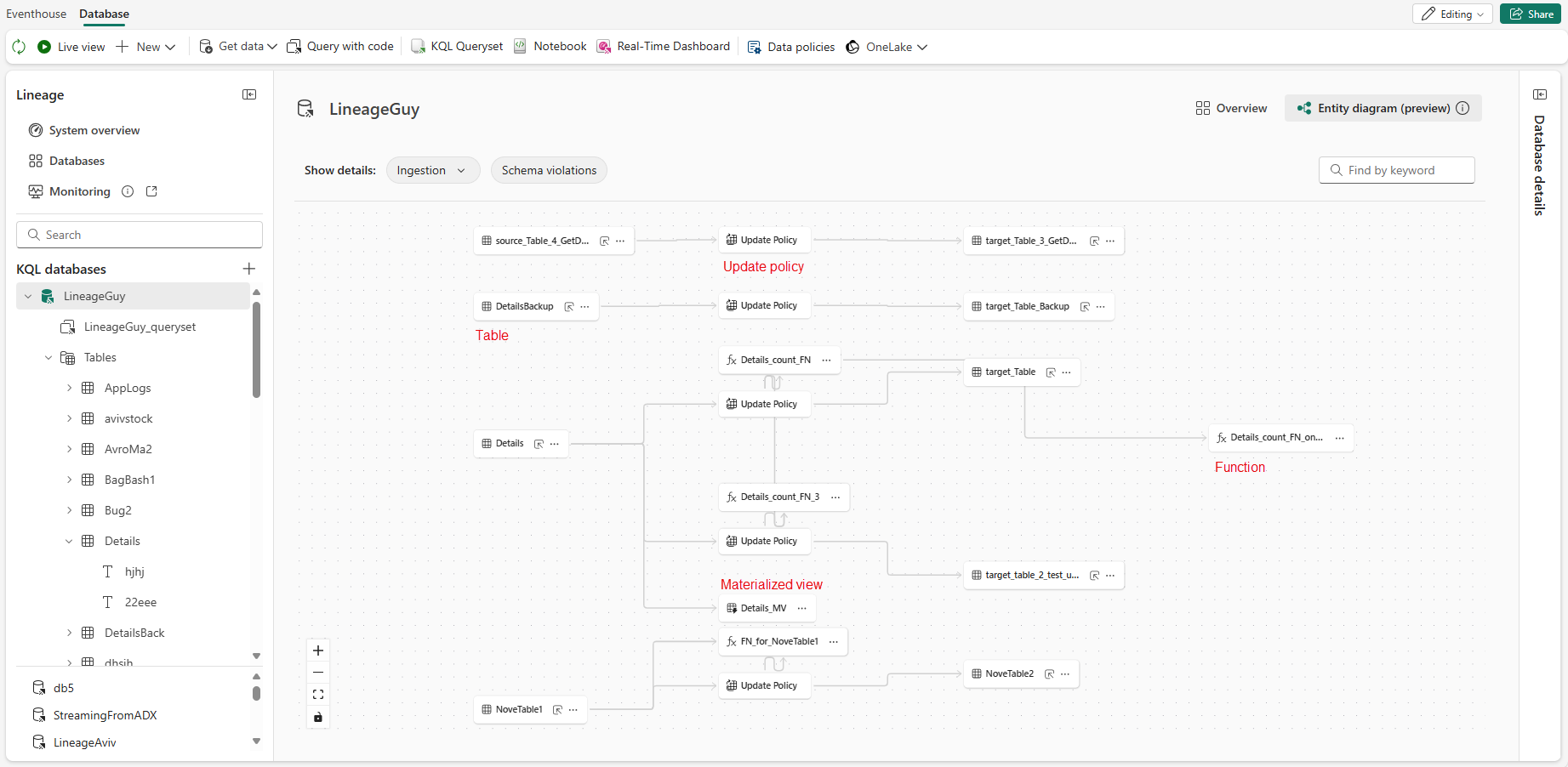

Saat Anda membuka tampilan diagram entitas, Anda akan melihat dependensi di antara semua item dalam database KQL.

Tampilan diagram entitas menampilkan informasi berikut:

• Tables
• Memperbarui kebijakan
• Tabel eksternal
• Jalan pintas
• Pandangan termaterialisasi
• Functions
• Ekspor berkelanjutan
• Entitas lintas database
• Eventstreams

Anda bisa memilih item untuk menampilkan hubungannya dengan item lain dalam database. Diagram entitas menyoroti semua item yang terkait dengan item tersebut, dan memperlemah tampilan sisanya.

Lihat detail penyerapan

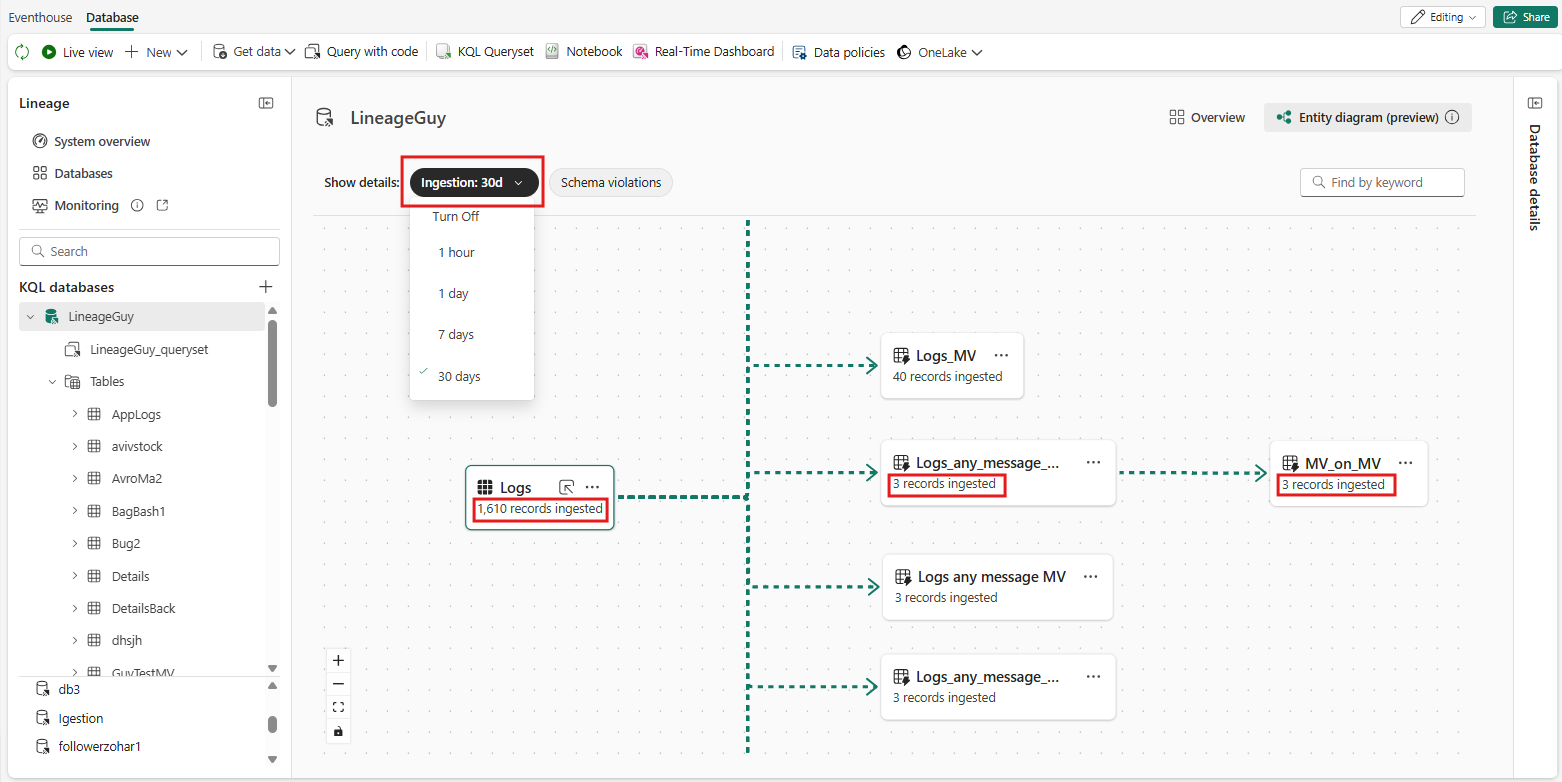

Anda juga dapat melihat detail pemasukan data setiap tabel dan tampilan materialisasi. Untuk menampilkan detail penyerapan, di sisi kanan pita, pilih Penyerapan lalu rentang waktu yang diinginkan. Informasi ditambahkan ke kartu entitas yang relevan.

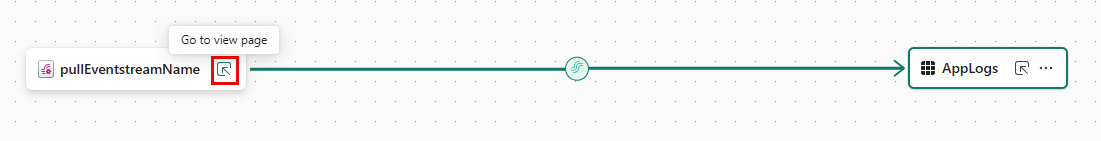

Tampilkan pengambilan data dari detail Eventstreams

Anda juga dapat melihat detail penyerapan untuk setiap tabel yang berasal dari Eventstream.

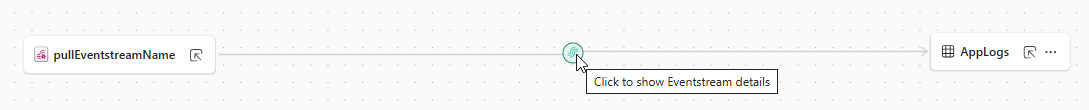

Selain nama eventstream, Anda dapat melihat informasi tambahan dengan memilih ikon aliran hijau, yang mengungkapkan nama aliran turunan dan nama pemetaan penyerapan. Jika tidak ada pemetaan yang ditampilkan, pemetaan default (identitas) sedang digunakan. Saat mengaktifkan detail Penyerapan di bawah Tampilkan detail, Anda akan melihat jumlah rekaman yang diserap ke dalam setiap tabel dari semua sumber, termasuk Eventstreams.

Nota

Hanya Eventstream yang muncul sebagai sumber eksternal dalam tampilan diagram entitas. Sumber eksternal lainnya tidak ditampilkan dalam diagram entitas.

Pelanggaran skema

Pelanggaran skema membantu Anda mengidentifikasi inkonsistensi atau referensi rusak antar entitas database. Berikut adalah beberapa contoh pelanggaran skema:

• Fungsi mereferensikan tabel atau kolom yang tidak lagi ada.
• Fungsi mereferensikan fungsi lain yang tidak lagi ada.
• Fungsi mereferensikan fungsi dengan jumlah atau jenis parameter yang salah.
• Fungsi mereferensikan kolom yang tipe datanya telah berubah.
• Kebijakan pembaruan mereferensikan fungsi atau tabel sumber yang tidak lagi ada.
• Kebijakan pembaruan mereferensikan fungsi yang skema outputnya tidak cocok dengan skema tabel target.
• Pemetaan penyerapan tidak valid (misalnya satu atau beberapa kolom yang ditentukan dalam pemetaan tidak ada di tabel target).
• Ekspor berkelanjutan tidak valid (misalnya tabel atau kolom yang dirujuk tidak dapat ditemukan).
• Tabel eksternal tidak dapat dijangkau karena lokasi penyimpanan mungkin tidak ada, atau tidak ada izin yang cukup untuk mengaksesnya.

Nota

Pintasan disebut sebagai "tabel eksternal" dalam fitur pelanggaran skema.

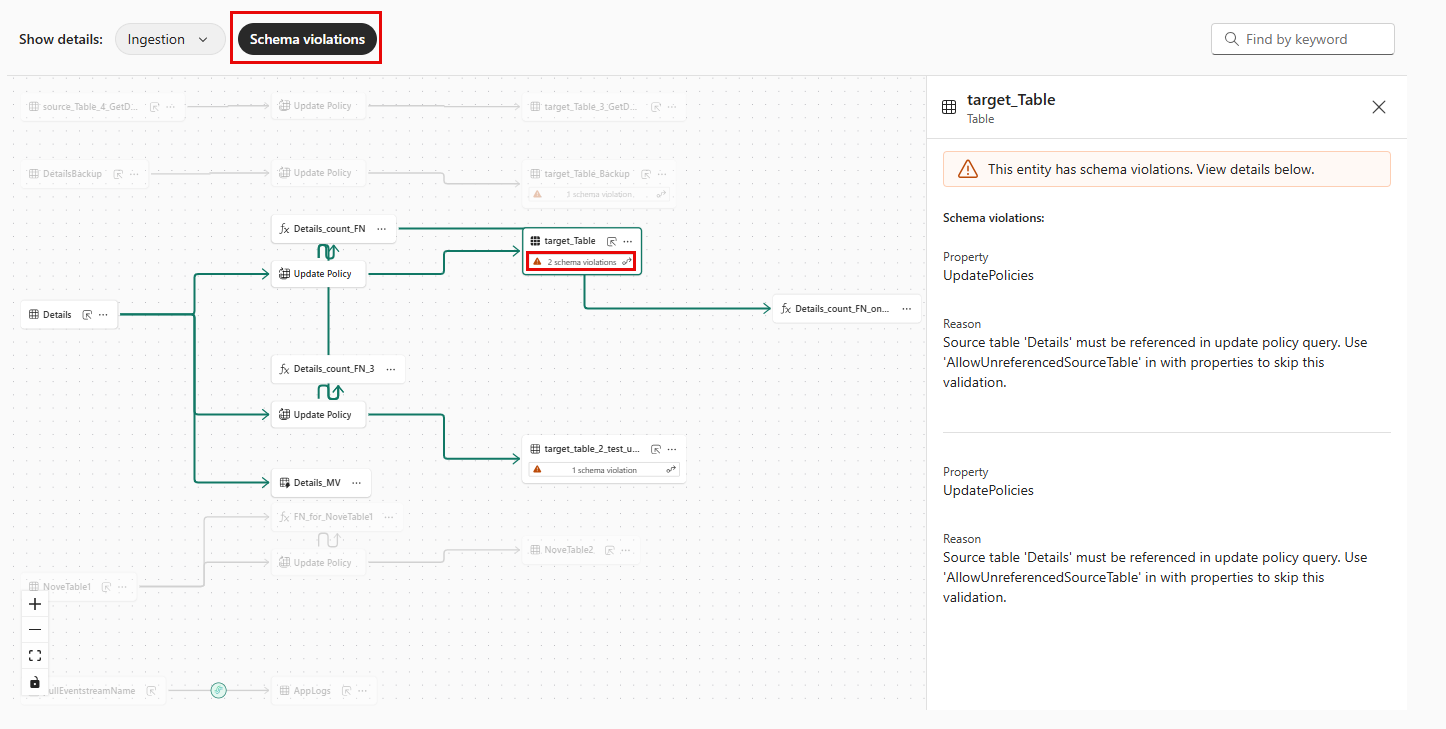

Mengaktifkan opsi Tampilkan Pelanggaran Skema menyoroti entitas yang terpengaruh dalam diagram secara langsung. Mengklik instans Pelanggaran Skema membuka panel samping dengan detail tentang pelanggaran.

Fitur ini memungkinkan Anda menemukan dan mengatasi dependensi yang rusak dengan cepat, memastikan database Eventhouse Anda tetap konsisten dan dapat diandalkan.

Skenario apa yang dapat Anda gunakan diagram entitas?

Bagian ini menjelajahi berbagai skenario di mana Anda dapat menggunakan tampilan diagram entitas di database KQL:

Mengelola dependensi secara proaktif

Mengelola dependensi antara entitas seperti tabel dan fungsi menjadi mudah dengan silsilah data. Misalnya, jika Anda mengganti nama tabel atau mengubah skemanya, Anda dapat langsung mengidentifikasi fungsi mana yang mengandalkan tabel tersebut dalam kueri KQL mereka. Pendekatan proaktif ini membantu menghindari masalah tak terduga dan memastikan pembaruan yang mulus pada struktur database Anda.

Melacak hubungan antara tampilan materialisasi dan tabel sumber

Diagram entitas memungkinkan Anda melacak hubungan antara tampilan materialisasi dan tabel sumber yang mendasarnya. Ini memudahkan untuk mengidentifikasi sumber data asli, memungkinkan Anda melacak dan memecahkan masalah aliran data secara lebih efektif.

Berinteraksi dengan elemen dan bertindak

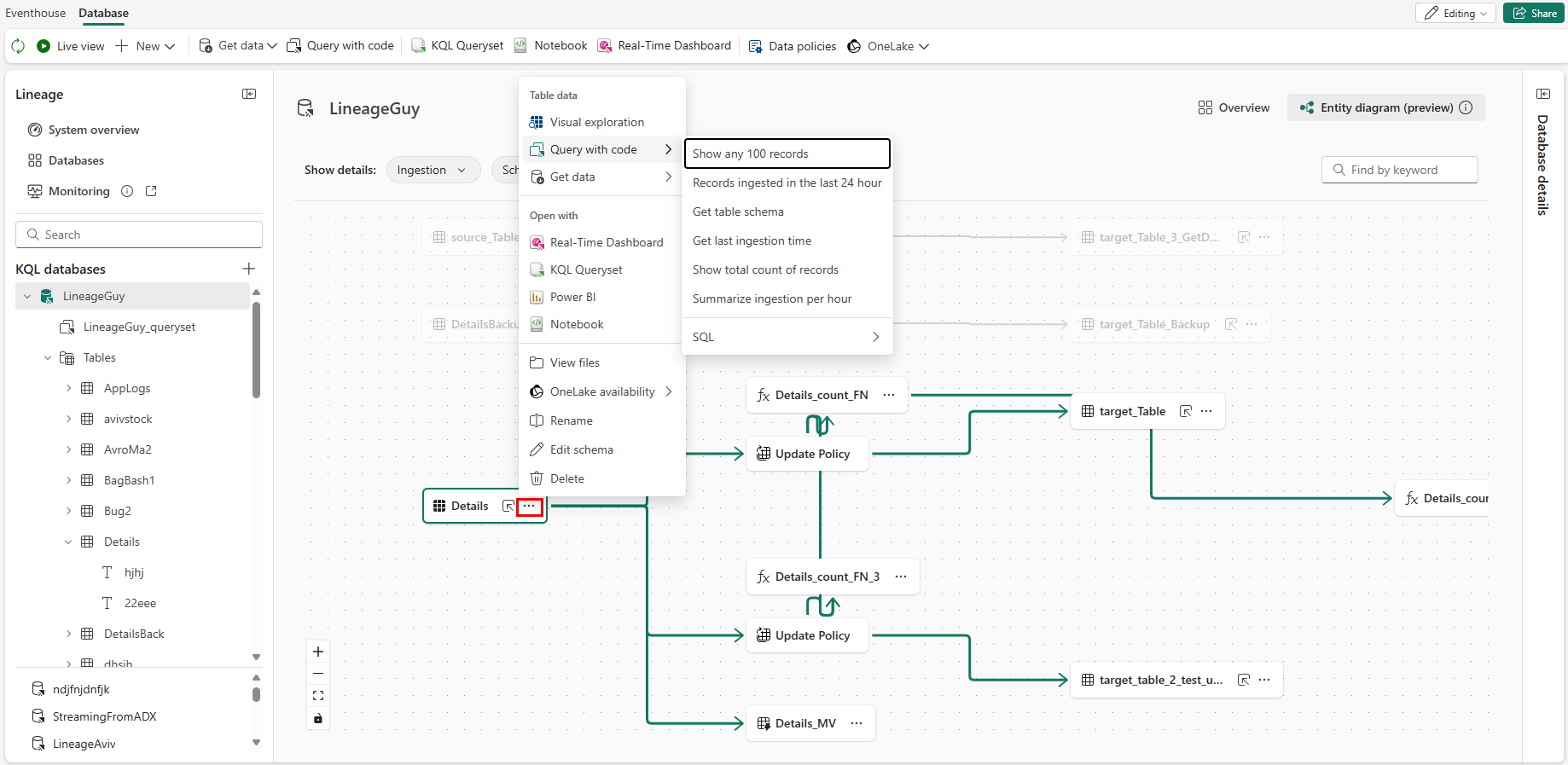

Anda dapat memilih elemen apa pun dalam grafik untuk menyoroti item terkaitnya, sementara grafik lainnya diredupkan, sehingga lebih mudah untuk fokus pada hubungan tertentu. Untuk tabel dan tabel eksternal, di elipsis [...], Anda bisa memilih opsi lain, seperti mengkueri tabel, membuat laporan Power BI berdasarkan tabel, dan lainnya.

Pelacakan pemrosesan data rekaman

Diagram entitas memungkinkan Anda melacak berapa banyak rekaman yang diserap ke dalam setiap tabel dan tampilan materialisasi. Tampilan aliran data yang jelas ini membantu Anda tetap berada di atas ukuran dan volume penyerapan, memastikan database Anda memproses data dengan benar.
