Tutorial: Mengembangkan visual kartu lingkaran Power BI

  • Artikel

Dalam tutorial ini, Anda mengembangkan kartu lingkaran bernama visual Power BI yang menampilkan nilai pengukuran terformat di dalam lingkaran. Visual kartu lingkaran mendukung penyesuaian warna isian dan ketebalan kerangka.

Dalam tutorial ini, Anda akan mempelajari cara:

  • Buat proyek pengembangan untuk visual Anda.
  • Kembangkan visual Anda dengan elemen visual D3.
  • Konfigurasikan visual Anda untuk memproses data.
  • Konfigurasikan visual Anda untuk beradaptasi dengan perubahan ukuran.
  • Konfigurasikan warna adaptif dan pengaturan batas untuk visual Anda.

Catatan

Untuk kode sumber lengkap visual ini, lihat kartu lingkaran Power BI visual.

Prasyarat

Sebelum Anda mulai mengembangkan visual Power BI, verifikasi bahwa Anda memiliki semua yang tercantum di bagian ini.

Membuat proyek pengembangan

Di bagian ini, Anda membuat proyek untuk visual kartu lingkaran.

Catatan

Dalam tutorial ini, Visual Studio Code (VS Code) digunakan untuk mengembangkan visual Power BI.

  1. Buka terminal baru di VISUAL Code dan navigasikan ke folder tempat Anda ingin membuat proyek.

  2. Masukkan perintah berikut di terminal PowerShell:

    pbiviz new CircleCard

  3. Buka folder CircleCard di penjelajah Visual Studio Code. (File>Buka Folder).

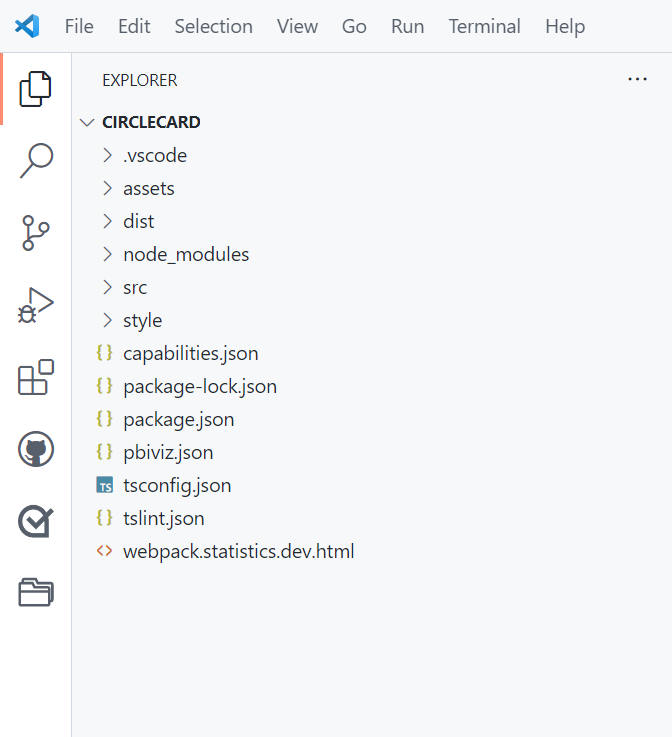

    Cuplikan layar jendela kode VS dibuka ke folder kartu lingkaran.

    Untuk penjelasan terperinci tentang fungsi masing-masing file ini, lihat Struktur proyek visual Power BI.

  4. Periksa jendela terminal dan konfirmasikan bahwa Anda berada di direktori circleCard. Instal dependensi alat visual Power BI.

    npm install

    Tip

    Untuk melihat dependensi mana yang telah diinstal di visual Anda, periksa file package.json .

  5. Mulai visual kartu lingkaran.

    pbiviz start

    Visual Anda sekarang berjalan saat sedang dihosting di komputer Anda.

    Penting

    Jangan tutup jendela PowerShell hingga akhir tutorial. Untuk menghentikan visual berjalan, masukkan Ctrl+C dan jika diminta untuk mengakhiri pekerjaan batch, masukkan Y lalu Enter.

Menampilkan visual di layanan Power BI

Untuk menguji visual di layanan Power BI, kita akan menggunakan laporan Analisis Penjualan AS. Anda dapat mengunduh laporan ini dan mengunggahnya ke layanan Power BI.

Anda juga dapat menggunakan laporan Anda sendiri untuk menguji visual.

Catatan

Sebelum melanjutkan, verifikasi bahwa Anda mengaktifkan pengaturan pengembang visual.

  1. Masuk ke PowerBI.com dan buka laporan Analisis Penjualan AS.

  2. Pilih Edit.

    Cuplikan layar opsi edit di layanan Power B I.

  3. Buat halaman baru untuk pengujian, dengan mengklik tombol Halaman baru di bagian bawah antarmuka layanan Power BI.

    Cuplikan layar tombol halaman baru di layanan Power B I.

  4. Dari panel Visualisasi, pilih Visual Pengembang.

    Cuplikan layar visual pengembang di panel visualisasi.

    Visual ini mewakili visual kustom yang Anda jalankan di komputer Anda. Ini hanya tersedia saat pengaturan penelusuran kesalahan visual kustom diaktifkan.

  5. Verifikasi bahwa visual ditambahkan ke kanvas laporan.

    Cuplikan layar visual baru yang ditambahkan ke laporan.

    Ini adalah visual sederhana yang menampilkan berapa kali metode pembaruannya telah dipanggil. Pada tahap ini, visual tidak mengambil data apa pun.

    Catatan

    Jika visual menampilkan pesan kesalahan koneksi, buka tab baru di browser Anda, navigasi ke https://localhost:8080/assets, dan otorisasi browser Anda untuk menggunakan alamat ini.

    Cuplikan layar visual baru yang menampilkan kesalahan koneksi.

  6. Saat visual baru dipilih, buka panel Bidang, perluas Penjualan, dan pilih Kuantitas.

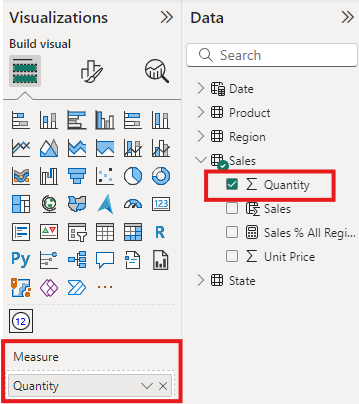

    Cuplikan layar bidang kuantitas layanan Power B I dalam tabel penjualan dalam laporan analisis penjualan U S.

  7. Untuk menguji bagaimana visual merespons, ubah ukurannya dan perhatikan bahwa nilai Jumlah pembaruan bertambah setiap kali Anda mengubah ukuran visual.

    Cuplikan layar visual baru menampilkan jumlah jumlah pembaruan yang berbeda, setelah diubah ukurannya.

Menambahkan elemen dan teks visual

Di bagian ini Anda mempelajari cara mengubah visual Anda menjadi lingkaran, dan membuatnya menampilkan teks.

Mengubah file visual

Siapkan file visual.ts .

Tip

Untuk meningkatkan keterbacaan, disarankan agar Anda memformat dokumen setiap kali Menyalin cuplikan kode ke dalam proyek Anda. Klik kanan di mana saja dalam kode VS, dan pilih Format Dokumen (atau masukkan Alt+Shift+F).

  1. Di Visual Studio Code, di panel Explorer, perluas folder src, dan pilih file visual.ts.

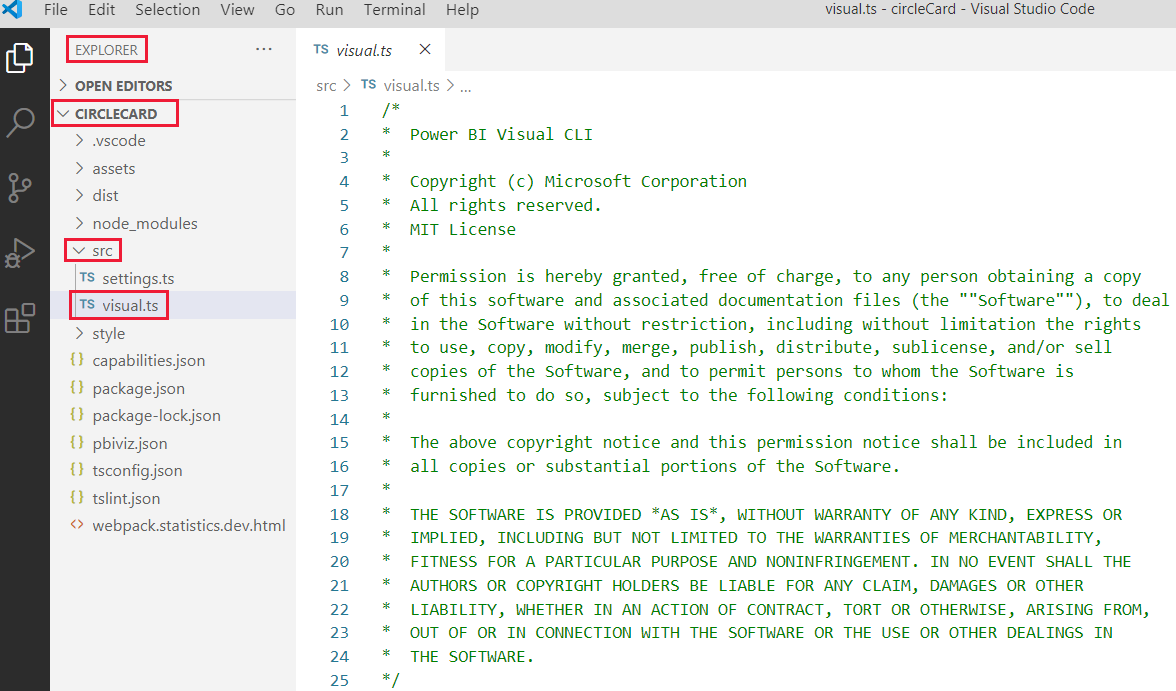

    Cuplikan layar mengakses file visual.ts dalam kode V S.

  2. Hapus semua kode di bawah komentar Lisensi MIT.

    Penting

    Perhatikan komentar di bagian atas file visual.ts. Izin untuk menggunakan paket visual Power BI diberikan secara gratis berdasarkan ketentuan Lisensi Massachusetts Institute of Technology (MIT). Sebagai bagian dari perjanjian, Anda harus meninggalkan komentar di bagian atas file.

  3. Impor pustaka dan modul yang diperlukan, dan tentukan pilihan jenis untuk pustaka d3:

    "use strict";

import "./../style/visual.less";
import powerbi from "powerbi-visuals-api";
import VisualConstructorOptions = powerbi.extensibility.visual.VisualConstructorOptions;
import VisualUpdateOptions = powerbi.extensibility.visual.VisualUpdateOptions;
import IVisual = powerbi.extensibility.visual.IVisual;
import DataView = powerbi.DataView;
import IVisualHost = powerbi.extensibility.IVisualHost;
import * as d3 from "d3";
type Selection<T extends d3.BaseType> = d3.Selection<T, any, any, any>;

    Catatan

    Jika pustaka JavaScript D3 tidak diinstal sebagai bagian dari penyiapan Anda, instal sekarang. Dari PowerShell, jalankan npm i d3@latest --save

    Perhatikan bahwa di antara item yang Anda impor adalah:

    • IVisualHost - Kumpulan properti dan layanan yang digunakan untuk berinteraksi dengan host visual (Power BI).
    • Pustaka D3 - Pustaka JavaScript untuk membuat dokumen berbasis data.

  4. Di bawah impor, buat kelas visual kosong. Kelas visual mengimplementasikan antarmuka IVisual tempat semua visual dimulai:

    export class Visual implements IVisual {

}

    Untuk informasi tentang apa yang masuk ke kelas visual, lihat Visual API. Dalam tiga langkah berikutnya, kami menentukan kelas ini.

  5. Tambahkan metode privat tingkat kelas di awal kelas visual:

    private host: IVisualHost;
private svg: Selection<SVGElement>;
private container: Selection<SVGElement>;
private circle: Selection<SVGElement>;
private textValue: Selection<SVGElement>;
private textLabel: Selection<SVGElement>;

    Perhatikan bahwa beberapa metode privat ini menggunakan jenis Pilihan.

  6. Tentukan elemen lingkaran dan teks dalam metode konstruktor . Metode ini dipanggil ketika visual dibuat. D3 Scalable Vector Graphics (SVG) memungkinkan pembuatan tiga bentuk: lingkaran, dan dua elemen teks:

    constructor(options: VisualConstructorOptions) {
    this.svg = d3.select(options.element)
        .append('svg')
        .classed('circleCard', true);
    this.container = this.svg.append("g")
        .classed('container', true);
    this.circle = this.container.append("circle")
        .classed('circle', true);
    this.textValue = this.container.append("text")
        .classed("textValue", true);
    this.textLabel = this.container.append("text")
        .classed("textLabel", true);
}

  7. Tentukan lebar dan tinggi dalam metode pembaruan. Metode ini dipanggil setiap kali ada perubahan dalam data atau lingkungan host, seperti nilai baru atau pengubahan ukuran.

    public update(options: VisualUpdateOptions) {
    let width: number = options.viewport.width;
    let height: number = options.viewport.height;
    this.svg.attr("width", width);
    this.svg.attr("height", height);
    let radius: number = Math.min(width, height) / 2.2;
    this.circle
        .style("fill", "white")
        .style("fill-opacity", 0.5)
        .style("stroke", "black")
        .style("stroke-width", 2)
        .attr("r", radius)
        .attr("cx", width / 2)
        .attr("cy", height / 2);
    let fontSizeValue: number = Math.min(width, height) / 5;
    this.textValue
        .text("Value")
        .attr("x", "50%")
        .attr("y", "50%")
        .attr("dy", "0.35em")
        .attr("text-anchor", "middle")
        .style("font-size", fontSizeValue + "px");
    let fontSizeLabel: number = fontSizeValue / 4;
    this.textLabel
        .text("Label")
        .attr("x", "50%")
        .attr("y", height / 2)
        .attr("dy", fontSizeValue / 1.2)
        .attr("text-anchor", "middle")
        .style("font-size", fontSizeLabel + "px");
}

  8. Simpan file visual.ts.

(Opsional) Tinjau kode dalam file visual

Verifikasi bahwa kode akhir dalam file visual.ts terlihat seperti ini:

/*
*  Power BI Visual CLI
*
*  Copyright (c) Microsoft Corporation
*  All rights reserved.
*  MIT License
*
*  Permission is hereby granted, free of charge, to any person obtaining a copy
*  of this software and associated documentation files (the ""Software""), to deal
*  in the Software without restriction, including without limitation the rights
*  to use, copy, modify, merge, publish, distribute, sublicense, and/or sell
*  copies of the Software, and to permit persons to whom the Software is
*  furnished to do so, subject to the following conditions:
*
*  The above copyright notice and this permission notice shall be included in
*  all copies or substantial portions of the Software.
*
*  THE SOFTWARE IS PROVIDED *AS IS*, WITHOUT WARRANTY OF ANY KIND, EXPRESS OR
*  IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY,
*  FITNESS FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE
*  AUTHORS OR COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER
*  LIABILITY, WHETHER IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM,
*  OUT OF OR IN CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN
*  THE SOFTWARE.
*/
"use strict";

import "./../style/visual.less";
import powerbi from "powerbi-visuals-api";
import VisualConstructorOptions = powerbi.extensibility.visual.VisualConstructorOptions;
import VisualUpdateOptions = powerbi.extensibility.visual.VisualUpdateOptions;
import IVisual = powerbi.extensibility.visual.IVisual;
import DataView = powerbi.DataView;
import IVisualHost = powerbi.extensibility.IVisualHost;
import * as d3 from "d3";
type Selection<T extends d3.BaseType> = d3.Selection<T, any, any, any>;

export class Visual implements IVisual {
    private host: IVisualHost;
    private svg: Selection<SVGElement>;
    private container: Selection<SVGElement>;
    private circle: Selection<SVGElement>;
    private textValue: Selection<SVGElement>;
    private textLabel: Selection<SVGElement>;

    constructor(options: VisualConstructorOptions) {
        this.svg = d3.select(options.element)
            .append('svg')
            .classed('circleCard', true);
        this.container = this.svg.append("g")
            .classed('container', true);
        this.circle = this.container.append("circle")
            .classed('circle', true);
        this.textValue = this.container.append("text")
            .classed("textValue", true);
        this.textLabel = this.container.append("text")
            .classed("textLabel", true);
    }

    public update(options: VisualUpdateOptions) {
        let width: number = options.viewport.width;
        let height: number = options.viewport.height;
        this.svg.attr("width", width);
        this.svg.attr("height", height);
        let radius: number = Math.min(width, height) / 2.2;
        this.circle
            .style("fill", "white")
            .style("fill-opacity", 0.5)
            .style("stroke", "black")
            .style("stroke-width", 2)
            .attr("r", radius)
            .attr("cx", width / 2)
            .attr("cy", height / 2);
        let fontSizeValue: number = Math.min(width, height) / 5;
        this.textValue
            .text("Value")
            .attr("x", "50%")
            .attr("y", "50%")
            .attr("dy", "0.35em")
            .attr("text-anchor", "middle")
            .style("font-size", fontSizeValue + "px");
        let fontSizeLabel: number = fontSizeValue / 4;
        this.textLabel
            .text("Label")
            .attr("x", "50%")
            .attr("y", height / 2)
            .attr("dy", fontSizeValue / 1.2)
            .attr("text-anchor", "middle")
            .style("font-size", fontSizeLabel + "px");
    }
}

Mengubah file kapabilitas

Visual kartu lingkaran adalah visual sederhana yang tidak membuat objek apa pun di panel Format. Oleh karena itu, Anda dapat menghapus bagian objek file dengan aman.

  1. Buka proyek Anda di Visual Studio Code (File>Buka Folder).

  2. Pilih file capabilities.json.

    Cuplikan layar mengakses file capabilities.json dalam kode V S.

  3. Hapus seluruh array objek .
    Jangan biarkan baris kosong antara dataRoles dan dataViewMappings.

  4. Simpan file capabilities.json.

Hidupkan ulang visual kartu lingkaran

Hentikan visual agar tidak berjalan dan mulai ulang.

  1. Di jendela PowerShell tempat Anda memulai visual, masukkan Ctrl+C. Jika diminta untuk mengakhiri pekerjaan batch, masukkan Y lalu Enter.

  2. Di PowerShell, mulai visual lagi.

    pbiviz start

Menguji visual dengan elemen yang ditambahkan

Verifikasi bahwa visual menampilkan elemen yang baru ditambahkan.

  1. Di layanan Power BI, buka laporan Analisis Penjualan AS Power BI. Jika Anda menggunakan laporan lain untuk mengembangkan visual kartu lingkaran, navigasikan ke laporan tersebut.

  2. Seret nilai ke dalam kotak Ukur dan pastikan visual dibentuk sebagai lingkaran.

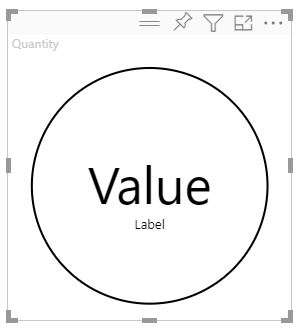

    Cuplikan layar visual kartu lingkaran yang dibentuk sebagai lingkaran.

    Jika visual tidak menampilkan apa pun, dari panel Bidang, seret bidang Kuantitas ke visual pengembang.

  3. Mengubah ukuran visual.

    Perhatikan bahwa lingkaran dan skala teks agar pas dengan dimensi visual. Metode pembaruan dipanggil saat Anda mengubah ukuran visual, dan sebagai hasilnya elemen visual akan diskalakan ulang.

Aktifkan muat ulang otomatis

Gunakan pengaturan ini untuk memastikan bahwa visual dimuat ulang secara otomatis setiap kali Anda menyimpan perubahan proyek.

  1. Navigasi ke Power BI laporan Analisis Penjualan AS (atau ke proyek yang memiliki visual kartu lingkaran Anda).

  2. Pilih visual kartu lingkaran.

  3. Di toolbar terapung, pilih Alihkan Muat Ulang Otomatis.

    Cuplikan layar mengklik opsi alihkan muat ulang otomatis, di toolbar mengambang visual kartu lingkaran.

Mendapatkan visual untuk memproses data

Di bagian ini, Anda menentukan peran data dan pemetaan tampilan data. Anda juga mengubah visual untuk menampilkan nama nilai yang ditampilkannya.

Konfigurasikan file kemampuan

Ubah file capabilities.json untuk menentukan pemetaan peran data, objek, dan tampilan data.

  • Menentukan peran data

    Tentukan array dataRoles dengan satu peran data dari ukuran jenis. Peran data ini disebut ukuran, dan ditampilkan sebagai Pengukuran. Ini memungkinkan melewati bidang pengukuran, atau bidang yang dijumlahkan.

    1. Buka file capabilities.json di Visual Studio Code.

    2. Hapus semua konten di dalam array dataRoles .

    3. Sisipkan kode berikut ke array dataRoles.

      {
    "displayName": "Measure",
    "name": "measure",
    "kind": "Measure"
}

    4. Simpan file capabilities.json.

  • Menentukan pemetaan tampilan data

    Tentukan bidang yang disebut pengukuran dalam array dataViewMappings. Bidang ini dapat diteruskan ke peran data.

    1. Buka file capabilities.json di Visual Studio Code.

    2. Hapus semua konten di dalam array dataViewMappings .

    3. Sisipkan kode berikut ke array dataViewMappings.

      {
    "conditions": [
        { "measure": { "max": 1 } }
    ],
    "single": {
        "role": "measure"
    }
}

    4. Simpan file capabilities.json.

Konfirmasikan bahwa file capabilities.json Anda terlihat seperti ini:

{
    "dataRoles": [
        {
            "displayName": "Measure",
            "name": "measure",
            "kind": "Measure"
        }
    ],
    "dataViewMappings": [
        {
            "conditions": [
                { "measure": { "max": 1 } }
            ],
            "single": {
                "role": "measure"
            }
        }
    ],
    "privileges": []
}

(Opsional) Tinjau perubahan kode file kemampuan

Verifikasi bahwa visual kartu lingkaran menampilkan bidang pengukuran, dan tinjau perubahan yang Anda buat menggunakan opsi Tampilkan Tampilan Data.

  1. Di layanan Power BI, buka laporan Analisis Penjualan AS Power BI. Jika Anda menggunakan laporan lain untuk mengembangkan visual kartu lingkaran, navigasikan ke laporan tersebut.

  2. Perhatikan bahwa visual kartu lingkaran sekarang dapat dikonfigurasi dengan bidang berjudul Pengukuran. Anda bisa menyeret dan meletakkan elemen dari panel Bidang ke bidang Pengukuran.

    Cuplikan layar pengukuran kartu lingkaran yang diajukan, di panel visualisasi layanan Power BI.

    Catatan

    Proyek visual belum menyertakan logika pengikatan data.

  3. Di toolbar terapung, pilih Tampilkan Tampilan Data.

    Cuplikan layar tombol perlihatkan gambaran data, yang terletak di toolbar mengambang kartu lingkaran.

  4. Pilih tiga titik untuk memperluas tampilan, dan pilih tunggal untuk melihat nilai.

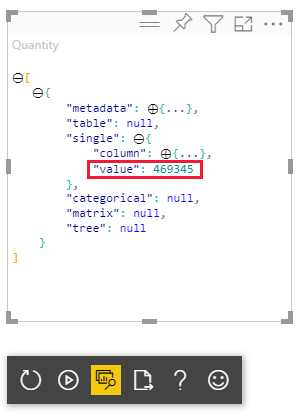

    Cuplikan layar gambar nilai seperti yang ditampilkan dalam kartu lingkaran memperlihatkan opsi ringkasan data.

  5. Perluas metadata, lalu array kolom, dan tinjau format dan nilai displayName.

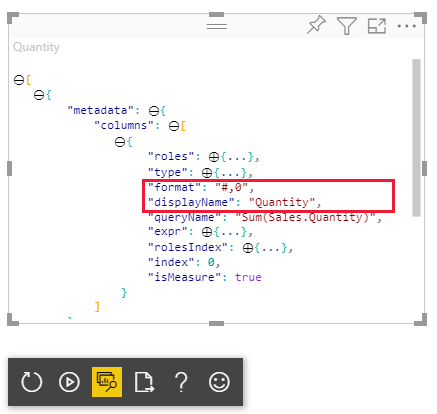

    Cuplikan layar format dan nilai nama tampilan seperti yang ditampilkan dalam kartu lingkaran memperlihatkan opsi tampilan data.

  6. Untuk beralih kembali ke visual, di toolbar yang mengambang di atas visual, pilih Tampilkan Tampilan Data.

Konfigurasikan visual untuk menggunakan data

Sejauh ini, visual merender, tetapi tidak menampilkan data apa pun. Di bagian ini, Anda membuat perubahan pada file visual.ts , sehingga visual kartu lingkaran dapat menggunakan data.

  1. Buka file visual.ts di Visual Studio Code.

  2. Dalam metode pembaruan:

    • Tambahkan pernyataan berikut sebagai pernyataan pertama. Pernyataan menetapkan dataView ke variabel untuk akses yang mudah, dan mendeklarasikan variabel untuk mereferensikan objek dataView.

      let dataView: DataView = options.dataViews[0];

    • Ganti .text("Value") dengan kode baris ini:

      .text(<string>dataView.single.value)

    • Ganti .text("Label") dengan kode baris ini:

      .text(dataView.metadata.columns[0].displayName)

  3. Simpan file visual.ts.

  4. Tinjau visual di layanan Power BI.

Visual sekarang menampilkan nama dan nilai bidang data yang dipilih.

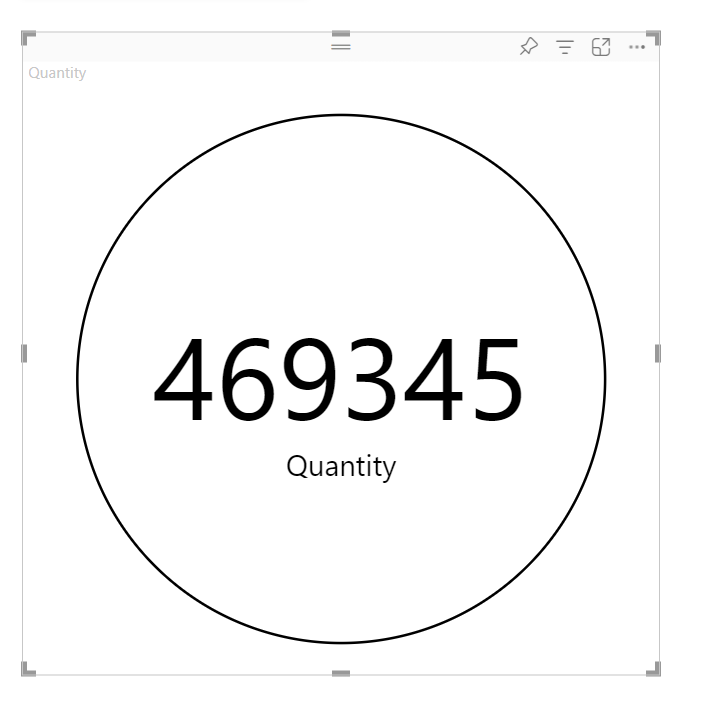

Cuplikan layar visual kartu lingkaran yang menampilkan nilai kuantitas.

Anda sekarang telah membuat visual Power BI yang berfungsi. Anda dapat menambahkan opsi pemformatan ke dalamnya, atau Anda dapat mengemasnya apa adanya untuk segera digunakan.

Konten terkait
