Mulai menggunakan WinDbg (mode kernel)

WinDbg adalah debugger mode kernel dan mode pengguna yang disertakan dalam Alat Debugging untuk Windows. Artikel ini menyediakan latihan untuk membantu Anda mulai menggunakan WinDbg sebagai debugger mode kernel.

Untuk informasi tentang cara mendapatkan Alat Penelusuran Kesalahan untuk Windows, lihat Mengunduh dan menginstal debugger Windows WinDbg. Setelah Anda menginstal alat penelusuran kesalahan, temukan direktori penginstalan untuk versi alat 64-bit (x64) dan 32-bit (x86). Contohnya:

  • C:\Program Files (x86)\Windows Kits\10\Debuggers\x64
  • C:\Program Files (x86)\Windows Kits\10\Debuggers\x86

Menyiapkan penelusuran kesalahan mode kernel

Lingkungan penelusuran kesalahan mode kernel biasanya memiliki dua komputer, komputer host, dan komputer target. Debugger berjalan pada komputer host, dan kode yang di-debug berjalan pada komputer target. Host dan target dihubungkan oleh kabel debug.

Debugger Windows mendukung jenis kabel berikut:

  • Ethernet
  • USB 3.0
  • Serial (juga disebut modem null)

Untuk kecepatan dan keandalan, Anda harus menggunakan kabel Ethernet dengan hub jaringan lokal. Diagram berikut mengilustrasikan host dan komputer target yang tersambung untuk penelusuran kesalahan dengan kabel Ethernet.

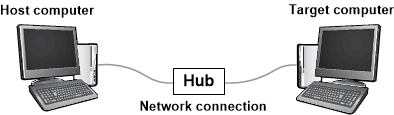

Diagram memperlihatkan komputer host dan target yang tersambung melalui Ethernet untuk penelusuran kesalahan.

Opsi untuk versi Windows yang lebih lama adalah menggunakan kabel langsung, seperti kabel serial.

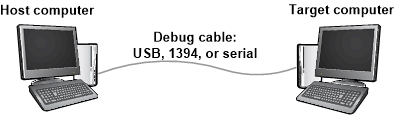

Diagram yang mengilustrasikan komputer host dan target yang tersambung menggunakan kabel debug untuk penelusuran kesalahan.

Untuk detail tentang cara menyiapkan host dan komputer target, lihat Menyiapkan debugging mode kernel secara manual.

Komputer virtual - VM

Untuk informasi tentang menyambungkan debugger ke komputer virtual Hyper-V, lihat Menyiapkan penelusuran kesalahan jaringan komputer virtual - KDNET.

Membuat sesi debugging mode kernel

Setelah menyiapkan host dan komputer target dan menyambungkannya dengan kabel debug, Anda dapat membuat sesi debugging mode kernel. Ikuti instruksi dalam topik yang sama dengan yang Anda gunakan untuk menyiapkan. Misalnya, jika Anda memutuskan untuk menyiapkan host dan komputer target Anda untuk penelusuran kesalahan melalui Ethernet, Anda dapat menemukan instruksi untuk membuat sesi debugging mode kernel di artikel berikut:

Mulai menggunakan WinDbg

  1. Pada komputer host, buka WinDbg dan buat sesi debugging mode kernel dengan komputer target.

  2. Untuk membuka file CHM dokumentasi debugger, buka menu Bantuan dan pilih Konten. Dokumentasi debugger juga tersedia secara online di Alat Debugging untuk Windows.

  3. Saat Anda membuat sesi debugging mode kernel, WinDbg mungkin masuk ke komputer target secara otomatis. Jika WinDbg tidak masuk, buka menu Debug dan pilih Putuskan.

  4. Di baris perintah di bagian bawah jendela WinDbg, masukkan perintah berikut:

    .sympath srv*

    Outputnya mirip dengan contoh berikut:

    Symbol search path is: srv*
    Expanded Symbol search path is: cache*;SRV*https://msdl.microsoft.com/download/symbols


    Jalur pencarian simbol memberi tahu WinDbg tempat mencari file simbol (PDB). Debugger memerlukan file simbol untuk mendapatkan informasi tentang modul kode, seperti nama fungsi dan nama variabel.

    Masukkan perintah berikut, yang memberi tahu WinDbg untuk melakukan temuan awal dan pemuatan file simbol:

    .Reload

  5. Untuk melihat daftar modul yang dimuat, masukkan perintah berikut:

    Lm

    Outputnya mirip dengan contoh berikut:

    0:000>3: kd> lm
    start             end                 module name
    fffff800`00000000 fffff800`00088000   CI         (deferred)
    ...
    fffff800`01143000 fffff800`01151000   BasicRender   (deferred)
    fffff800`01151000 fffff800`01163000   BasicDisplay  (deferred)
    ...
    fffff800`02a0e000 fffff800`03191000   nt  (pdb symbols) C:\...\ntkrnlmp.pdb
    fffff800`03191000 fffff800`03200000   hal (deferred)
    ...

  6. Untuk memulai komputer target yang berjalan, masukkan perintah berikut:

    g

  7. Untuk masuk lagi, buka menu Debug dan pilih Putuskan.

  8. Masukkan perintah berikut untuk memeriksa _FILE_OBJECT jenis data dalam nt modul:

    dt nt!_FILE_OBJECT

    Outputnya mirip dengan contoh berikut:

    0:000>0: kd> dt nt!_FILE_OBJECT
       +0x000 Type             : Int2B
       +0x002 Size             : Int2B
       +0x008 DeviceObject     : Ptr64 _DEVICE_OBJECT
       +0x010 Vpb              : Ptr64 _VPB
       ...
       +0x0c0 IrpList          : _LIST_ENTRY
       +0x0d0 FileObjectExtension : Ptr64 Void

  9. Masukkan perintah berikut untuk memeriksa beberapa simbol dalam nt modul:

    x nt!*CreateProcess*

    Outputnya mirip dengan contoh berikut:

    0:000>0: kd> x nt!*CreateProcess*
    fffff800`030821cc nt!ViCreateProcessCallbackInternal (<no parameter info>)
    ...
    fffff800`02e03904 nt!MmCreateProcessAddressSpace (<no parameter info>)
    fffff800`02cece00 nt!PspCreateProcessNotifyRoutine = <no type information>
    ...

  10. Masukkan perintah berikut untuk meletakkan titik henti di MmCreateProcessAddressSpace:

    bu nt! MmCreateProcessAddressSpace

    Untuk memverifikasi bahwa titik henti diatur, masukkan perintah berikut:

    Bl

    Outputnya mirip dengan contoh berikut:

    0:000>0: kd> bu nt!MmCreateProcessAddressSpace
    0: kd> bl
    0 e fffff800`02e03904     0001 (0001) nt!MmCreateProcessAddressSpace


    Masukkan g untuk membiarkan komputer target berjalan.

  11. Jika komputer target tidak segera masuk ke debugger, lakukan beberapa tindakan pada komputer target (misalnya, buka Notepad). Komputer target akan masuk ke debugger ketika MmCreateProcessAddressSpace dipanggil. Untuk melihat jejak tumpukan, masukkan perintah berikut:

    .Reload

    k

    Outputnya mirip dengan contoh berikut:

    0:000>2: kd> k
    Child-SP          RetAddr           Call Site
    ffffd000`224b4c88 fffff800`02d96834 nt!MmCreateProcessAddressSpace
    ffffd000`224b4c90 fffff800`02dfef17 nt!PspAllocateProcess+0x5d4
    ffffd000`224b5060 fffff800`02b698b3 nt!NtCreateUserProcess+0x55b
    ...
    000000d7`4167fbb0 00007ffd`14b064ad KERNEL32!BaseThreadInitThunk+0xd
    000000d7`4167fbe0 00000000`00000000 ntdll!RtlUserThreadStart+0x1d

  12. Pada menu Tampilan , pilih Pembongkaran.

    Pada menu Debug , pilih Langkah Di Atas (atau tekan F10). Masukkan perintah langkah beberapa kali lagi saat Anda menonton jendela Pembongkaran.

  13. Hapus titik henti Anda dengan memasukkan perintah berikut:

    Sm*

    Masukkan g untuk membiarkan komputer target berjalan. Untuk memecah lagi, buka menu Debug dan pilih Hentian, atau tekan CTRL-Break.

  14. Untuk melihat daftar semua proses, masukkan perintah berikut:

    !process 0 0

    Outputnya mirip dengan contoh berikut:

    0:000>0: kd> !process 0 0
    **** NT ACTIVE PROCESS DUMP ****
    PROCESS ffffe000002287c0
        SessionId: none  Cid: 0004    Peb: 00000000  ParentCid: 0000
        DirBase: 001aa000  ObjectTable: ffffc00000003000  HandleCount: <Data Not Accessible>
        Image: System

    PROCESS ffffe00001e5a900
        SessionId: none  Cid: 0124    Peb: 7ff7809df000  ParentCid: 0004
        DirBase: 100595000  ObjectTable: ffffc000002c5680  HandleCount: <Data Not Accessible>
        Image: smss.exe
    ...
    PROCESS ffffe00000d52900
        SessionId: 1  Cid: 0910    Peb: 7ff669b8e000  ParentCid: 0a98
        DirBase: 3fdba000  ObjectTable: ffffc00007bfd540  HandleCount: <Data Not Accessible>
        Image: explorer.exe

  15. Salin alamat satu proses, dan masukkan perintah berikut:

    !process Address 2

    Misalnya: !process ffffe00000d5290 2

    Output menunjukkan utas dalam proses.

    0:000>0:000>0: kd> !process ffffe00000d52900 2
    PROCESS ffffe00000d52900
        SessionId: 1  Cid: 0910    Peb: 7ff669b8e000  ParentCid: 0a98
        DirBase: 3fdba000  ObjectTable: ffffc00007bfd540  HandleCount:
        Image: explorer.exe

            THREAD ffffe00000a0d880  Cid 0910.090c  Teb: 00007ff669b8c000
                ffffe00000d57700  SynchronizationEvent

            THREAD ffffe00000e48880  Cid 0910.0ad8  Teb: 00007ff669b8a000
                ffffe00000d8e230  NotificationEvent
                ffffe00000cf6870  Semaphore Limit 0xffff
                ffffe000039c48c0  SynchronizationEvent
            ...
            THREAD ffffe00000e6d080  Cid 0910.0cc0  Teb: 00007ff669a10000
                ffffe0000089a300  QueueObject

  16. Salin alamat satu utas, dan masukkan perintah berikut:

    !alamat utas

    Misalnya: !thread ffffe00000e6d080

    Output menunjukkan informasi tentang utas individual.

    0: kd> !thread ffffe00000e6d080
    THREAD ffffe00000e6d080  Cid 0910.0cc0  Teb: 00007ff669a10000 Win32Thread: 0000000000000000 WAIT: ...
        ffffe0000089a300  QueueObject
    Not impersonating
    DeviceMap                 ffffc000034e7840
    Owning Process            ffffe00000d52900       Image:         explorer.exe
    Attached Process          N/A            Image:         N/A
    Wait Start TickCount      13777          Ticks: 2 (0:00:00:00.031)
    Context Switch Count      2              IdealProcessor: 1
    UserTime                  00:00:00.000
    KernelTime                00:00:00.000
    Win32 Start Address ntdll!TppWorkerThread (0x00007ffd14ab2850)
    Stack Init ffffd00021bf1dd0 Current ffffd00021bf1580
    Base ffffd00021bf2000 Limit ffffd00021bec000 Call 0
    Priority 13 BasePriority 13 UnusualBoost 0 ForegroundBoost 0 IoPriority 2 PagePriority 5
    ...

  17. Untuk melihat semua simpul perangkat di pohon perangkat Plug and Play, masukkan perintah berikut:

    !devnode 0 1

    0:000>0: kd> !devnode 0 1
    Dumping IopRootDeviceNode (= 0xffffe000002dbd30)
    DevNode 0xffffe000002dbd30 for PDO 0xffffe000002dc9e0
      InstancePath is "HTREE\ROOT\0"
      State = DeviceNodeStarted (0x308)
      Previous State = DeviceNodeEnumerateCompletion (0x30d)
      DevNode 0xffffe000002d9d30 for PDO 0xffffe000002daa40
        InstancePath is "ROOT\volmgr\0000"
        ServiceName is "volmgr"
        State = DeviceNodeStarted (0x308)
        Previous State = DeviceNodeEnumerateCompletion (0x30d)
        DevNode 0xffffe00001d49290 for PDO 0xffffe000002a9a90
          InstancePath is "STORAGE\Volume\{3007dfd3-df8d-11e3-824c-806e6f6e6963}#0000000000100000"
          ServiceName is "volsnap"
          TargetDeviceNotify List - f 0xffffc0000031b520  b 0xffffc0000008d0f0
          State = DeviceNodeStarted (0x308)
          Previous State = DeviceNodeStartPostWork (0x307)
    ...

  18. Untuk melihat simpul perangkat dan sumber daya perangkat kerasnya, masukkan perintah berikut:

    !devnode 0 9

    0:000>...
            DevNode 0xffffe000010fa770 for PDO 0xffffe000010c2060
              InstancePath is "PCI\VEN_8086&DEV_2937&SUBSYS_2819103C&REV_02\3&33fd14ca&0&D0"
              ServiceName is "usbuhci"
              State = DeviceNodeStarted (0x308)
              Previous State = DeviceNodeEnumerateCompletion (0x30d)
              TranslatedResourceList at 0xffffc00003c78b00  Version 1.1  Interface 0x5  Bus #0
                Entry 0 - Port (0x1) Device Exclusive (0x1)
                  Flags (0x131) - PORT_MEMORY PORT_IO 16_BIT_DECODE POSITIVE_DECODE
                  Range starts at 0x3120 for 0x20 bytes
                Entry 1 - DevicePrivate (0x81) Device Exclusive (0x1)
                  Flags (0000) -
                  Data - {0x00000001, 0x00000004, 0000000000}
                Entry 2 - Interrupt (0x2) Shared (0x3)
                  Flags (0000) - LEVEL_SENSITIVE
                  Level 0x8, Vector 0x81, Group 0, Affinity 0xf
    ...

  19. Untuk melihat simpul perangkat yang memiliki nama layanan disk, masukkan perintah berikut:

    !devnode 0 1 disk

    0: kd> !devnode 0 1 disk
    Dumping IopRootDeviceNode (= 0xffffe000002dbd30)
    DevNode 0xffffe0000114fd30 for PDO 0xffffe00001159610
      InstancePath is "IDE\DiskST3250820AS_____________________________3.CHL___\5&14544e82&0&0.0.0"
      ServiceName is "disk"
      State = DeviceNodeStarted (0x308)
      Previous State = DeviceNodeEnumerateCompletion (0x30d)
    ...

  20. Output dari !devnode 0 1 menunjukkan alamat objek perangkat fisik (PDO) untuk simpul. Salin alamat objek perangkat fisik (PDO), dan masukkan perintah berikut:

    !devstack PdoAddress

    Misalnya: <PdoAddress>!devstack 0xffffe00001159610

    0:000>0: kd> !devstack 0xffffe00001159610
      !DevObj           !DrvObj            !DevExt           ObjectName
      ffffe00001d50040  \Driver\partmgr    ffffe00001d50190
      ffffe00001d51450  \Driver\disk       ffffe00001d515a0  DR0
      ffffe00001156e50  \Driver\ACPI       ffffe000010d8bf0

  21. Untuk mendapatkan informasi tentang disk.sys driver, masukkan perintah berikut:

    !drvobj disk 2

    0:000>0: kd> !drvobj disk 2
    Driver object (ffffe00001d52680) is for:
     \Driver\disk
    DriverEntry:   fffff800006b1270 disk!GsDriverEntry
    DriverStartIo: 00000000
    DriverUnload:  fffff800010b0b5c CLASSPNP!ClassUnload
    AddDevice:     fffff800010aa110 CLASSPNP!ClassAddDevice

    Dispatch routines:
    [00] IRP_MJ_CREATE                      fffff8000106d160    CLASSPNP!ClassGlobalDispatch
    [01] IRP_MJ_CREATE_NAMED_PIPE           fffff80002b0ab24    nt!IopInvalidDeviceRequest
    [02] IRP_MJ_CLOSE                       fffff8000106d160    CLASSPNP!ClassGlobalDispatch
    [03] IRP_MJ_READ                        fffff8000106d160    CLASSPNP!ClassGlobalDispatch
    ...
    [1b] IRP_MJ_PNP                         fffff8000106d160    CLASSPNP!ClassGlobalDispatch

  22. Output menunjukkan !drvobj alamat rutinitas pengiriman. Contohnya,CLASSPNP!ClassGlobalDispatch. Untuk mengatur dan memverifikasi titik henti di ClassGlobalDispatch, masukkan perintah berikut:

    bu CLASSPNP! ClassGlobalDispatch

    Bl

    Masukkan g untuk membiarkan komputer target berjalan.

    Jika komputer target tidak segera masuk ke debugger, lakukan beberapa tindakan pada komputer target (misalnya, buka Notepad dan simpan file). Komputer target akan masuk ke debugger ketika ClassGlobalDispatch dipanggil. Untuk melihat jejak tumpukan, masukkan perintah berikut:

    .Reload

    k

    Outputnya mirip dengan contoh berikut:

    2: kd> k
    Child-SP          RetAddr           Call Site
    ffffd000`21d06cf8 fffff800`0056c14e CLASSPNP!ClassGlobalDispatch
    ffffd000`21d06d00 fffff800`00f2c31d volmgr!VmReadWrite+0x13e
    ffffd000`21d06d40 fffff800`0064515d fvevol!FveFilterRundownReadWrite+0x28d
    ffffd000`21d06e20 fffff800`0064578b rdyboost!SmdProcessReadWrite+0x14d
    ffffd000`21d06ef0 fffff800`00fb06ad rdyboost!SmdDispatchReadWrite+0x8b
    ffffd000`21d06f20 fffff800`0085cef5 volsnap!VolSnapReadFilter+0x5d
    ffffd000`21d06f50 fffff800`02b619f7 Ntfs!NtfsStorageDriverCallout+0x16
    ...

  23. Untuk mengakhiri sesi penelusuran kesalahan Anda, masukkan perintah berikut:

    Qd
