Panduan Informasi Kosong Baterai

Catatan

Dimulai dengan versi HLK yang di-refresh (dirilis pada Oktober 2024) untuk Windows 11 24H2 dan Windows Server 2025, Klien Proksi HLK tidak lagi didukung. Ke depannya, silakan onboard klien menggunakan proses yang dirinci dalam "Panduan Memulai HLK" sebagai gantinya.

Panduan ini menyediakan informasi tentang Baterai Kosong, termasuk tujuannya, bersama dengan deskripsi teknis. Informasi ini tidak menentukan persyaratan desain dan tidak boleh digunakan untuk menetapkan persyaratan tersebut. Karena baterai sangat berbeda dalam bentuk, desain, dan fungsi, tidak praktis bagi Microsoft untuk memberikan persyaratan desain. Sebagai gantinya, panduan informasi ini harus digunakan untuk membantu dalam proses menentukan cara terbaik untuk membangun baterai kosong.

1. Mengapa saya memerlukan Baterai Kosong? Tidak bisakah saya hanya menyalakan perangkat seluler saya secara langsung dengan sumber daya eksternal?
   • Baterai kosong melangkah lebih jauh daripada hanya mengarahkan daya ke perangkat dengan melakukan spoofing elemen baterai aktual yang sering diperlukan oleh perangkat untuk menyalakan daya. Hal ini memungkinkan perangkat digunakan untuk pengujian jangka panjang di lingkungan lab yang biasanya tidak dimungkinkan karena kapasitas baterai yang terbatas. Hal ini dilakukan dengan memungkinkan perangkat seluler untuk berkomunikasi secara normal dengan baterai meskipun saat ini sedang disediakan oleh sumber daya eksternal. Dalam beberapa kasus yang sangat terbatas, Anda dapat langsung menyalurkan daya perangkat seluler dari sumber daya eksternal seperti catu daya 4.2vdc. Namun, dalam kebanyakan kasus, perangkat mungkin gagal beroperasi dengan benar ketika tidak dapat berkomunikasi dengan baterainya sendiri. Masalah yang mungkin Anda temui meliputi: Kegagalan untuk menyalakan daya, kegagalan boot sepenuhnya, alarm baterai rendah prematur atau palsu, matikan instan saat boot atau banyak jenis perilaku lainnya.
2. Bagaimana perangkat seluler berkomunikasi dengan baterainya sendiri? Apa itu baterai pintar?
   • Sebagian besar perangkat seluler modern berkomunikasi dengan baterai menggunakan antarmuka serial satu kabel yang dikenal sebagai HDQ (lihat FAQ #5 untuk deskripsi istilah HDQ). Sirkuit baterai on-board memantau penurunan tegangan di seluruh penahan indera arus kecil yang terhubung dalam seri dengan output baterai untuk menentukan aktivitas pengisian daya dan pengosongan baterai. Kompensasi untuk usia baterai, suhu, pembuangan mandiri, dan laju pelepasan diterapkan pada pengukuran kapasitas untuk memberikan informasi waktu-ke-kosong yang tersedia di berbagai kondisi operasi. Kapasitas baterai yang tersedia secara otomatis dikalibrasi ulang, atau dipelajari, selama siklus pengosongan dari penuh ke kosong. Sirkuit ini berkomunikasi dengan perangkat seluler melalui antarmuka serial HDQ one-wire atau I²C.
3. Apakah Baterai Kosong perlu berfungsi PERSIS seperti baterai? Apa persyaratan aktual?
   • Baterai Kosong hanya digunakan sebagai sarana untuk memberikan daya eksternal berkelanjutan ke perangkat untuk mengaktifkan pengujian jangka panjang yang jika tidak mungkin menggunakan baterai saja. Ini tidak digunakan sebagai instrumen untuk menguji operasi atau desain baterai yang sebenarnya. Demi kesederhanaan, baterai kosong harus menyediakan hanya apa yang biasanya diperlukan untuk menghidupkan ponsel dengan cara yang sama seperti baterai. Misalnya, jika desain perangkat memerlukan komunikasi dengan SIRKUIT HDQ atau I²berbasis baterai, maka baterai kosong harus memberikan kemampuan tersebut. Jika baterai menggunakan ketahanan yang diketahui atau diharapkan untuk ID, autentikasi, atau sirkuit thermistor (TH), kosong juga harus menyediakannya. Persis bagaimana karakteristik yang diperlukan untuk meniru baterai disediakan oleh baterai kosong untuk perangkat sepenuhnya hingga OEM.
4. Baterai saya menggunakan Sirkuit Pengukur Bahan Bakar berbasis HDQ atau I²C dan perangkat saya mengharuskan sirkuit ini hadir untuk boot-up. Apa yang diperlukan untuk memalsukan sirkuit ini sehingga baterai kosong dapat digunakan alih-alih baterai?
   • Ini tidak diketahui oleh Microsoft karena kami tidak merancang sirkuit. Kami mengharapkan perancang perangkat keras OEM memahami persyaratan ini karena mereka memiliki akses ke skema, referensi desain, dan spesifikasi perangkat keras yang akan menetapkan persyaratan ini. Kami mengandalkan perancang yang sama ini untuk membuat baterai kosong dan memastikannya memenuhi spesifikasi Chassis dan persyaratan perangkat keras.
5. Apa arti akronim HDQ ketika digunakan dalam referensi ke baterai dan sirkuit pengukur bahan bakar?
   • HDQ adalah akronim komposit yang digunakan untuk menggambarkan sirkuit komunikasi serial satu kawat antara baterai dan perangkat seluler. H dalam akronim berarti Kecepatan tinggi, dan DQ adalah istilah elektronik standar yang menjelaskan Input Data (D) dan Output Data (Q) yang digunakan dengan berbagai jenis sirkuit Flip-Flop. Satukan, Anda mendapatkan Input Data / Output Data Berkecepatan Tinggi, atau hanya HDQ singkatnya.
6. Seberapa sulit untuk membuat setiap jenis Baterai Kosong? Apakah ada pedoman konstruksi?
   • Ini tergantung pada kompleksitas sirkuit baterai yang digunakan, dan hanya OEM atau insinyur yang ditetapkan yang memiliki pemahaman lengkap tentang persyaratan yang diperlukan untuk meniru baterai asli. Adapun konstruksi fisik, ada banyak kemungkinan desain, yang sebagian besar mungkin dimulai sebagai baterai asli yang memiliki sel kimia yang dihilangkan hanya menyisakan shell dan papan sirkuit baterai di belakang. Dalam beberapa desain di mana baterai tidak menyediakan^{komunikasi I 2}C atau HDQ 1-kawat, konstruksi mungkin sesederhana perutean kabel eksternal ke bantalan yang sesuai di sisi telepon papan sirkuit baterai. Dalam kasus lain, Anda mungkin harus menyesuaikan cara sirkuit keselamatan Anda beroperasi atau bahkan menghapusnya dari sirkuit. Dalam kasus lain, Anda mungkin harus mengubah perangkat lunak di ponsel untuk mengakomodasi perubahan pada baterai. Ini benar-benar hanya tergantung pada apa yang diharapkan perangkat untuk melihat dari baterai untuk mengasumsikan baterai asli digunakan alih-alih baterai kosong. Lebih lanjut tentang titik spesifik ini akan dibahas nanti dalam dokumen ini.
   • Dalam kebanyakan kasus, melepas sel baterai meninggalkan bingkai baterai yang sangat tipis dan rapuh. Setelah kabel melekat pada papan baterai dan perubahan yang diperlukan pada elektronik papan baterai telah dibuat (jika ada), kami sarankan agar pot kosong yang kami pot atau diisi dengan bahan kaku yang mengembalikan kekakuan ke bingkai plastik dan membuat baterai kosong tahan lama. Idealnya, kabel juga akan dipot, memberikan relief strain. Menyediakan baterai kosong tanpa kelegaan pada kabel sangat tidak dianjurkan. Baterai yang memiliki kasing lembaran logam biasanya cukup kaku tetapi dapat menyebabkan masalah lain pada kabel dengan mengekspos tepi tajam yang akan terpotong ke dalam isolasi kawat. Lem panas adalah pilihan yang baik untuk memegang kabel dan bagian lain yang diperlukan di dalam bingkai (seperti kapasitor yang diperlukan). Perlu diingat saat merancang baterai Kosong bahwa baterai harus tahan lama dan dapat menangani beberapa siklus penyisipan dan penghapusan tanpa kerusakan pada yang kosong. Yang kosong harus pas ke dalam kompartemen baterai, sama seperti baterai asli. Seharusnya tidak pernah begitu longgar sehingga akan jatuh dengan sendirinya, tetapi juga tidak boleh terlalu ketat. Kabel yang keluar dari baterai kosong harus dibelokan keluar dan menjauh dari perangkat. Seharusnya tidak ada komponen tambahan yang menonjol dari bagian belakang baterai kosong yang meningkatkan ketebalannya (seperti kapasitor elektrolit besar atau komponen elektronik lainnya). Jika kapasitor atau komponen besar lainnya diperlukan, pertimbangkan untuk menggunakan perangkat surface-mount untuk menjaga ukurannya tetap rendah sebanyak mungkin. Poin-poin spesifik ini dibahas secara lebih rinci nanti dalam dokumen ini.

Sampel Perlindungan Baterai dan Sirkuit Komunikasi

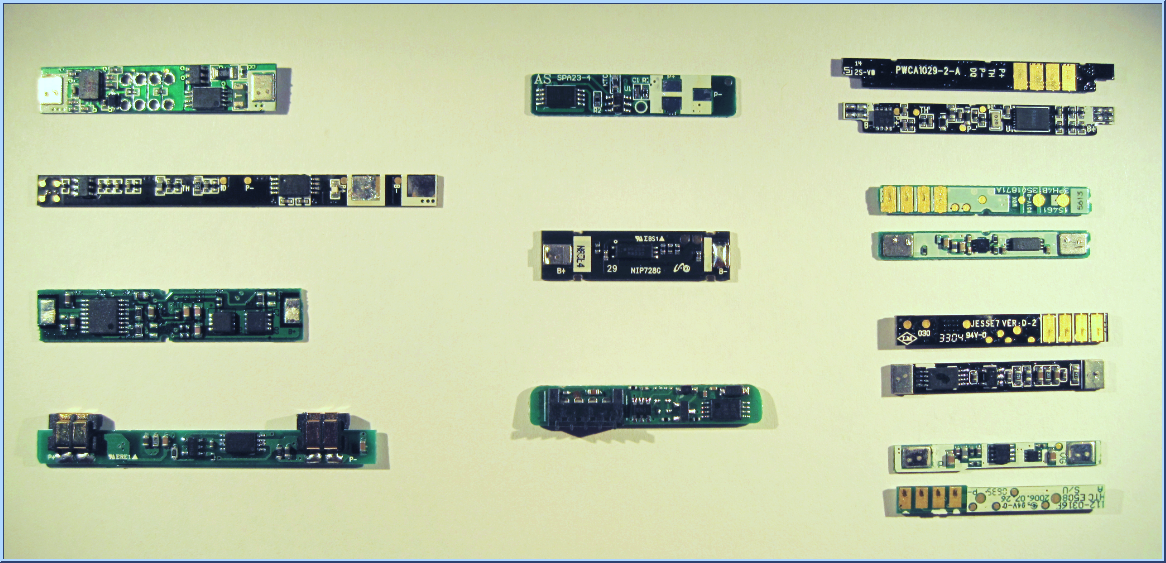

Sirkuit baterai ini dilepas dari 11 jenis baterai yang berbeda. Sel yang pernah dilampirkan secara permanen telah dihapus dan didaur ulang dan tidak ditampilkan dalam pameran ini. Sirkuit menunjukkan tab perak logam di tepi kiri dan kanan papan sirkuit adalah tempat sel baterai terhubung. Sirkuit lain yang menunjukkan 4 kontak emas adalah tempat perangkat akan terhubung. Pengaturan pin dapat sangat bervariasi dari baterai ke baterai, tetapi sebagian besar mencakup minimal 3 kontak hingga maksimum 6 kontak. Pin biasanya menyediakan +, -, HDQ, ID atau TH, meskipun ini sangat bervariasi dari OEM ke OEM. Beberapa memiliki keripik pengukur bahan bakar dan beberapa tidak. Tidak ada sihir yang dilakukan di dalam sel baterai aktual yang menyediakan segala jenis karakteristik baterai fisik. Informasi ini semuanya dibuat, dihitung, diukur, atau ditebak oleh elektronik on-board yang diprogram pabrik (jika diperlukan) dan secara permanen melekat pada baterai baru pabrik. Sirkuit ini dirancang untuk melihat sejumlah tegangan sel baterai 100% dari waktu untuk seluruh masa pakai sel baterai, bahkan ketika baterai dibuang secara teknis. Setelah dilepas dari baterai, semua informasi yang telah dicatat selama masa pakai sel baterai yang terpasang dapat menjadi tidak valid atau hilang oleh elektronik.

Seperti yang Anda lihat, ada berbagai gaya, bentuk, dan sirkuit yang tersedia hanya di dalam baterai saja. Dengan demikian, tidak praktis bagi Microsoft untuk menentukan spesifik di balik apa yang sebenarnya diperlukan oleh perangkat Anda untuk membuat baterai kosong berfungsi dengan benar, terutama dalam kasus di mana elektronik baterai asli didaur ulang untuk digunakan dalam kekosongan baterai.

Dalam banyak kasus, sirkuit ini juga bertindak untuk mengautentikasi perangkat yang terpasang dengan berkomunikasi dengannya melalui antarmuka HDQ atau I²C setelah penyisipan ke perangkat: Jika perangkat mengautentikasi dengan benar dengan baterai, baterai akan menyala mengaktifkan daya output penuh ke perangkat, sehingga memungkinkannya untuk menyala. Selain itu, sirkuit pengukur bahan bakar (jika ada) berkomunikasi dengan perangkat seluler melalui antarmuka serial satu kabel HDQ (atau I²C) untuk menyampaikan karakteristik baterai operasional ke perangkat seluler. Dengan menggunakan informasi ini, elektronik baterai dapat memberikan sejumlah karakteristik penggunaan, termasuk perkiraan sisa masa pakai baterai, konsumsi daya saat ini, tingkat tegangan saat ini, waktu ke kosong, jumlah siklus pengisian daya, dll. Untuk baterai perangkat seluler, metode autentikasi yang lebih umum adalah hanya memberikan ketahanan tetap dari tanah melalui pin ID yang digunakan oleh ponsel untuk memastikan baterai asli terpasang (selama resistance cocok). Taktik khusus ini berjalan dua arah, juga - baterai sebenarnya dapat membutuhkan ketahanan tetap di perangkat seluler sebelum menyalakan output utamanya. Baterai kosong Anda harus menyediakan salah satu parameter yang diperlukan untuk mensimulasikan baterai nyata secara akurat sambil memungkinkan perangkat dinyalakan dari sumber daya eksternal.

Peringatan

  Sangat penting untuk diingat bahwa sirkuit yang ditunjukkan di atas dirancang khusus untuk melindungi sel baterai fisik. Setelah dilepas, parameter operasional sel baterai tersebut dapat hilang atau tidak valid oleh sirkuit yang sama yang berkomunikasi dengan telepon, dan informasi operasional yang diteruskan kembali ke ponsel dapat mencerminkan perubahan itu dan menyebabkan perangkat berperilaku berbeda. Demikian juga, sirkuit keselamatan biasanya mengharapkan untuk melihat tegangan konstan yang disediakan oleh sel baterai sekarang akan melihat tegangan dinyalakan dan dimatikan melalui baterai kosong, dan ini dapat menyebabkan sirkuit keamanan gagal atau perjalanan permanen yang pada gilirannya dapat secara keliru membuka output baterai kosong selama pengujian (kita telah melihat ini sebelumnya). Mungkin bijaksana bagi Anda untuk mempertimbangkan untuk melewati sirkuit keamanan apa pun yang biasanya dirancang untuk melindungi sel baterai karena sirkuit ini kemungkinan akan mendeteksi siklus daya on-and-off melalui baterai kosong sebagai masalah dengan baterai. Kegagalan sirkuit keselamatan yang tidak terduga ini mungkin juga belum tentu memanifestasikan diri mereka sendiri. Baterai kosong mungkin tampak berfungsi secara normal dari mana saja hingga 10 hingga ratusan siklus daya sebelum mereka melakukan perjalanan.

Mendesain Baterai Kosong - Contoh

Sejumlah besar solusi chip tunggal yang menggabungkan elektronik perlindungan baterai yang dirancang khusus dengan kemampuan untuk memicu TIN eksternal saat ini tersedia dan menjadi lebih pervasif di pasar. Penggunaan elektronik ini dalam baterai kosong kadang-kadang dapat menyebabkan lebih banyak kerusakan daripada yang baik karena digunakan di luar niat dan spesifikasi yang dirancang dan oleh karena itu dapat salah (dan seringkali tidak terduga) menyebabkan output terbuka.

Karena OEM memiliki informasi rahasia yang diperlukan (yaitu, skema dan spesifikasi desain) yang diperlukan untuk menentukan cara terbaik untuk melewati sirkuit keamanan ini, kami mengandalkannya untuk memberikan modifikasi yang diperlukan pada baterai kosong.

Informasi berikut disediakan sebagai contoh umum tentang cara membuat baterai kosong. Ini menunjukkan evolusi dari apa pada awalnya tampaknya menjadi solusi yang baik untuk apa yang pada akhirnya harus diubah untuk membuat baterai kosong kuat dan dapat diandalkan untuk digunakan di lab.

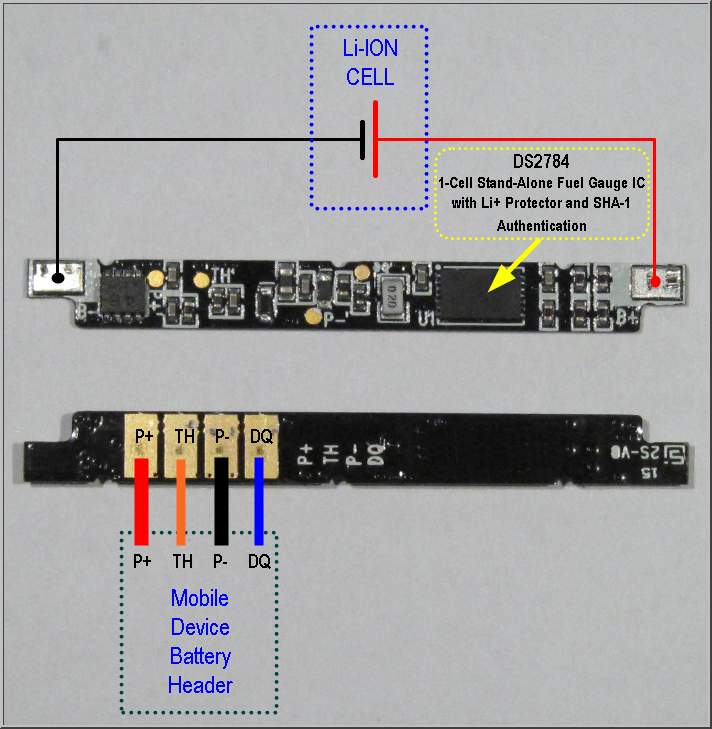

Dalam gambar di atas, OEM telah memilih untuk menggunakan Dallas/Maxim DS2784, IC pengukur bahan bakar tunggal dan berdiri sendiri yang populer. Pengukur bahan bakar memberikan perkiraan yang akurat tentang kapasitas yang tersisa dan melaporkan tegangan, suhu, dan data pengukuran saat ini secara tepat waktu. Perkiraan kapasitas dihitung dari model linier sepotong performa baterai atas beban dan suhu, dan parameter sistem untuk kondisi penuh dan kosong. Parameter algoritma dapat diprogram pengguna dan dapat dimodifikasi dalam paket. Kapasitas kritis dan data penuaan disimpan secara berkala ke EEPROM jika hilangnya daya karena sirkuit pendek atau penipisan dalam.

Teks tebal terakhir itu sangat penting, karena menunjukkan bahwa bagian ini dirancang khusus untuk menangani skenario di mana baterai memasuki penipisan dalam, karakteristik yang agak cocok dengan mematikan daya ke baterai kosong. Meskipun sekilas menghibur, aplikasi dunia nyata jauh lebih tidak jelas. Sirkuit Operasi Khas yang disediakan oleh Lembar Data DS2784 menunjukkan bahwa chip mengontrol pengaturan FET ganda yang ditempatkan secara seri dengan POSITIF mengarah ke perangkat yang dirancang untuk mengganggu output yang dianggap sesuai oleh DS2784:

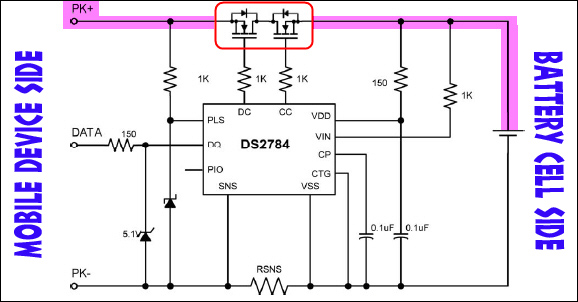

SKEMA SIRKUIT OPERASI UMUM

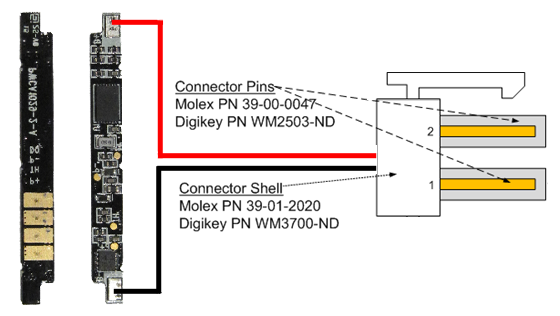

Cara cepat dan mudah untuk membuat Baterai Kosong dalam hal ini mungkin pertama kali tampak sesederh mengganti sel baterai fisik dengan konektor Molex yang diperlukan:

Dengan hanya mengganti sel baterai dengan konektor Molex, Anda meninggalkan FETs dalam seri dengan POSITIVE. Sirkuit keselamatan masih utuh dan beroperasi penuh. Setiap kondisi kesalahan yang terdeteksi oleh DS2784 dapat menyebabkan FE memicu OPEN, bahkan dalam kondisi pengujian operasional normal. DS2784 mengasumsikan sel baterai terhubung, bukan sumber daya eksternal, dan pengoperasian DS2784 yang tepat sesuai spesifikasi desain aslinya tidak lagi dijamin. Ada banyak kondisi yang dapat menyebabkan kerusakan dalam aplikasi DS2784 yang tidak wajar ini, tetapi pada akhirnya hasil akhirnya adalah bahwa Baterai Kosong berhenti berfungsi dan daya berhenti mengalir ke perangkat seluler.

Ada sejumlah solusi yang mungkin, tetapi pada akhirnya perancang baterai dan antarmuka baterai perlu menentukan solusi terbaik. Dalam contoh khusus ini, perangkat secara eksplisit mengharuskan sirkuit HDQ terhubung ke ponsel. Itu berarti bahwa hanya melewati DS2784 sepenuhnya tidak akan berfungsi karena membutuhkan daya itu sendiri untuk menyediakan komunikasi yang diperlukan ke perangkat seluler. Itu menyisakan beberapa opsi yang mungkin:

1. Nonaktifkan kebutuhan HDQ di perangkat melalui perubahan perangkat lunak dan hardwire bypass di sekitar FET.
   • Opsi ini memerlukan solusi perangkat lunak yang digabungkan dengan perubahan perangkat keras dan tidak ideal, terutama jika bagian dari pengujian perangkat mencakup komunikasi dengan baterai.
   • Ini mungkin opsi yang paling tidak ideal karena dapat menyebabkan penemuan bug non-dunia nyata dan mungkin juga mengendap masalah perangkat lunak tambahan dalam perangkat yang berkaitan dengan pengisian daya atau manajemen daya.
2. Desain perangkat Anda untuk menggunakan HDQ jika ada tetapi build-in opsi untuk melewati persyaratan ini jika parameter operasional lain terpenuhi seperti ketahanan tetap terhadap tanah sebagai pengganti HDQ.
   • Solusi ini sangat ideal tetapi membutuhkan pengembangan dan implementasi tambahan selama siklus pengembangan perangkat keras yang mungkin terlambat pada saat ini atau hanya bukan opsi untuk memulai.
   • Idenya di sini adalah bahwa jika baterai kosong tidak memberikan sinyal HDQ karena telah dihapus dari kosong bahwa sesuatu yang lain telah ditambahkan (seperti ketahanan tetap) untuk memicu persyaratan HDQ over-ride di perangkat yang memungkinkan perangkat beroperasi secara normal seolah-olah sinyal HDQ ada.
3. Hanya melewati FET sehingga bahkan jika memang mencoba membuka, daya masih akan mengalir ke kontak P+.
   • Opsi ini tidak mencakup perubahan atau kondisi kesalahan yang mungkin dilaporkan DS2784 ke telepon melalui baris HDQ yang masih dapat berdampak negatif pada pengoperasian perangkat.
   • Kecuali DS2784 mengirim informasi melalui HDQ ke ponsel yang berdampak pada operasinya, ini mungkin solusi terbaik dan termampu untuk diimplementasikan.

Dengan asumsi Opsi #3 sangat ideal dalam contoh khusus ini, kita hanya perlu menemukan cara untuk melewati FET sambil membiarkan DS2784 utuh untuk melakukan hal itu. Pada beberapa desain papan baterai di mana diagram skema dan tata letak tidak tersedia, Anda mungkin harus menggunakan multi-meter untuk mengidentifikasi kawat langsung ke pad P+ di sisi perangkat papan baterai. Dalam kasus lain, silk-screening dapat mengarahkan Anda langsung ke jawaban:

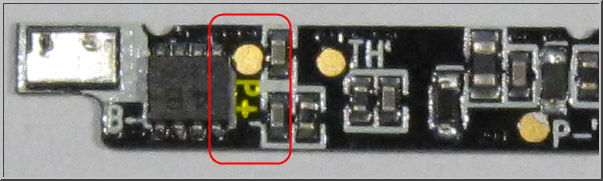

P+ Test Pad terletak di sisi komponen papan baterai. Semua yang diperlukan sekarang adalah menjenjang tegangan positif yang disediakan untuk B+ ke P + Test Pad ini juga. Ini akan memberikan tegangan kepada DS2784 yang memungkinkannya beroperasi secara normal sambil juga melewati FET jika harus mencoba membuka.

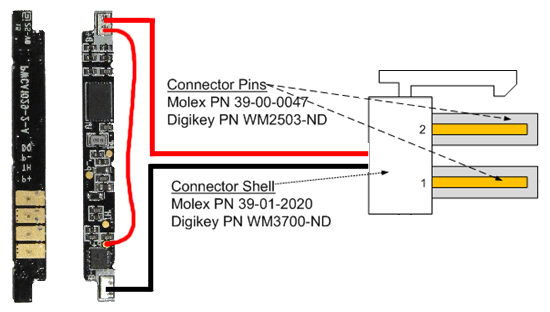

Hasil akhirnya setelah memodifikasi papan baterai dengan singkat di sekitar FET:

Perlu diingat bahwa ini hanya contoh menggunakan bagian Manajemen Baterai yang populer. Setiap desain berbeda, dan solusi yang dijelaskan di atas hanyalah satu contoh yang mungkin dirancang untuk membuat Anda memikirkan potensi masalah yang mungkin Anda temui dalam merancang atau membangun baterai kosong. Ini mewakili salah satu contoh yang lebih kompleks yang terlihat di bidang . Untuk baterai yang hanya menyediakan sirkuit keamanan chip tunggal yang mengontrol FET, solusinya biasanya sangat sederhana: Cukup lewati FET. Tidak perlu khawatir tentang anggur asam dari baris HDQ karena tidak ada. Penting juga untuk dicatat bahwa sebagian besar sirkuit gangguan keamanan yang diamati di lapangan benar-benar mengganggu prospek NEGATIF, bukan prospek positif seperti yang digunakan oleh DS2784. Namun, prinsip bypass yang sama berlaku.

Membangun untuk Durabilitas - Rekomendasi, Do's dan Don'ts

Seperti yang disebutkan sebelumnya, setelah Anda mengupas label dan dengan sangat hati-hati melepas sel baterai kimia dari baterai produksi, Anda biasanya dibiarkan dengan bingkai plastik yang tipis, tipis, dan terbuka. Bukan gambaran durabilitas dengan cara apa pun, jadi di bagian ini, kami akan membahas beberapa rekomendasi yang mungkin memandu Anda menyusuri jalur yang lebih kaku dan tahan lama.

Penting untuk diingat bahwa Anda membangun baterai kosong untuk digunakan di lingkungan lab. Dengan demikian, perlu tahan lama dan mampu menahan kondisi kerja yang berlebihan dan sering kali tidak masuk akal. Meskipun personel dilatih untuk tidak menggunakan kabel sebagai sarana untuk melepas baterai kosong, beberapa orang melakukannya tanpa memikirkannya.

Pot

Meskipun tidak terdaftar sebagai persyaratan khusus dalam spesifikasi Chassis, baterai Anda kosong harus mempersingkat durabilitas baterai produksi yang dirancang. Ada beberapa cara untuk melakukan itu. Sebagian besar termasuk pot (atau mengisi) seluruh rongga kosong dengan epoxy, lem panas, perekat silikon, lembar karet atau pengisi plastik dari beberapa jenis. Apa pun pilihan yang pada akhirnya Anda pilih, cobalah untuk membangun kosong Anda sedimikian rupa sehingga akses ke papan baterai aktual itu sendiri tidak diblokir secara permanen. Alasan untuk permintaan ini adalah bahwa jika Anda memang memiliki masalah dengan desain kosong Anda dan gagal karena beberapa alasan, hampir tidak mungkin untuk menghapus epoxy dari papan baterai tanpa merusak sirkuit yang akan secara serius menghambat upaya pemecahan masalah. Dalam hal ini, OEM akan diminta untuk memberikan kosong baru yang berfungsi untuk menggantikan yang tidak dapat diperbaiki. Saran untuk ini termasuk menambahkan lapisan pita Kapton antara papan baterai dan senyawa pot, atau menggunakan senyawa pot seperti lem panas yang dapat didinginkan dan diretak dari papan baterai tanpa kerusakan pada komponen.

Beberapa contoh bahan dan senyawa Pot:

• Udara (yaitu, tidak ada pot)

  • Kelebihan

    • Tidak

  • Kerugian

    • Tidak ada strain relief untuk kabel yang terhubung ke papan baterai
    • Tidak ada yang mengisi bingkai plastik tipis
    • Tidak ada yang mengamankan papan baterai di tempat
    • Tidak ada yang melindungi elektronik interior

• Lem Panas

  • Kelebihan

    • Berbagai jenis tersedia untuk mencakup sebagian besar skenario
    • Lem panas tongkat murah
    • Mudah diterapkan - panas dan menyemprotkan, tidak diperlukan pencampuran
    • Biasanya mudah dibersihkan dari residu yang tidak diinginkan
    • Tidak ikatan kimia dengan yang lain

  • Kerugian

    • Dapat membuat berantakan hebat jika tidak dikandung dengan hati-hati
    • Dapat dengan mudah dan cepat membakar perakitan
    • Dapat memakan waktu dari 2 menit hingga 2 jam untuk memadat
    • Panas dari lem dapat melembutkan dan mendistorsi kurus, bingkai plastik

• Epoxy

  • Kelebihan

    • Bahan yang sangat padat; sangat kaku ketika dicampur dan disembuhkan dengan benar
    • Dapat dibor atau mudah dibentuk sesuai kebutuhan setelah disembuhkan
    • Hadir dalam putties hand-mixable yang bekerja sangat baik untuk aplikasi ini dan menghindari beberapa perangkap yang terkait dengan campuran epoxy berbasis cairan dua bagian

  • Kerugian

    • Dapat ikatan kimia dengan bahan-bahan lain tertentu yang membuat penghapusan sangat sulit
    • Reaksi eksotermis ketika menyembuhkan dapat melepaskan panas yang cukup besar yang dapat melembutkan dan mendistorsi bingkai plastik tipis
    • Cairan dua bagian biasanya mengisi setiap kekosongan mungkin karena sangat tipis tepat sebelum pengerasan
    • Ambil di mana saja dari 1 menit hingga 1 hari untuk menyembuhkan tergantung pada rumus
    • Sangat melelahkan untuk dihapus jika diperlukan. Biasanya akan merusak penutup selama penghapusan

• Bahan Pengisi Padat Lainnya: Karet, Plastik, Kayu, Kardus Padat

  • Kelebihan

    • Mudah dilepas jika diperlukan
    • Umumnya memegang bentuk dengan baik jika dipotong dengan tepat agar pas

  • Kerugian

    • Bisa melelahkan untuk dipotong tergantung pada bahan
    • Bisa sulit untuk jangkar kabel untuk untuk tujuan relief saring
    • Biasanya tidak menempel pada bingkai plastik dan mungkin memerlukan bungkus pita atau perekat lainnya untuk menahan bahan di tempat di dalam bingkai

Implementasi yang Baik dan Buruk

Beberapa Baterai Kosong memerlukan komponen tambahan seperti kapasitor untuk ditempatkan dalam bingkai baterai. Jika diperlukan (seperti yang ditentukan oleh OEM), bagian-bagian ini harus sepenuhnya pas di dalam rongga baterai bingkai baterai. Setiap tontonan selain kabel yang mengarah ke konektor Molex dapat berdampak negatif pada ketebalan perangkat secara keseluruhan dan dapat menghambat kemampuan kami untuk menempatkan perangkat ke salah satu instrumen pengujian otomatis kami.

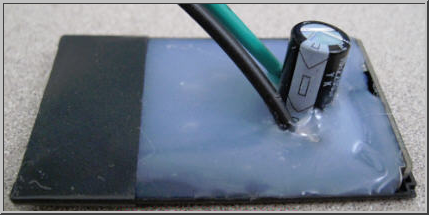

Berikut adalah contoh Baterai Kosong yang dirancang dengan buruk:

Kapasitor 2200uF yang ditunjukkan di atas meningkatkan ketebalan perangkat lebih dari 13mm. Dalam hal ini, meletakkan kapasitor elektrolit di sisinya atau menggunakan kapasitor tantalum surface-mount alih-alih gaya yang ditunjukkan akan berkurang secara signifikan atau bahkan sepenuhnya menghilangkan ketebalan ekstra. Perhatikan juga kurangnya bantuan strain yang wajar pada kabel. Bahkan tarikan kecil pada kawat bisa menariknya keluar dari lem panas atau melonggarkannya. Kami juga menemukan bahwa kabel yang tersembunyi di dalam laut lem panas tidak disolder bersama-sama, itu hanya dipelintir menciptakan koneksi listrik yang sangat tidak dapat diandalkan (lihat gambar detail di atas kanan).

Berikut adalah contoh Baterai Kosong yang dirancang dengan baik:

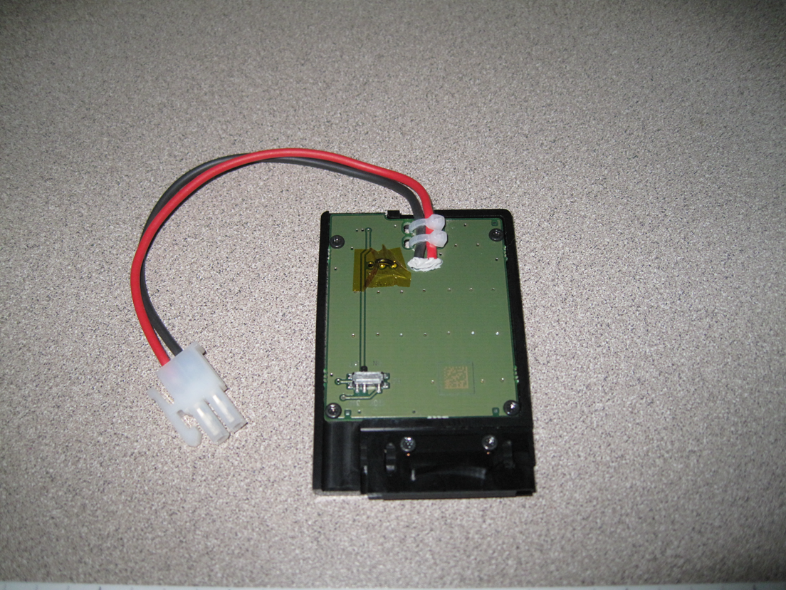

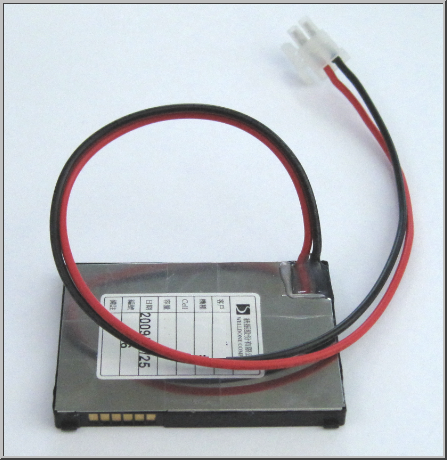

Di sebelah kanan di bawah ini perhatikan koneksi aman ke kabel dan bahan yang digunakan untuk memastikan kecocokan dengan perangkat.

Di sebelah kiri atas, Perhatikan ketebalan seragam di seluruh baterai. Lembaran logam memegang bingkai bersama-sama di atas dan bawah dan menjaga seluruh rakitan tetap kaku. Area di mana kabel menonjol disegel dengan lem panas untuk memberikan relief saringan padat dan untuk menjaga kabel agar tidak dipotong oleh tepi logam lembaran. Secara elektronik, FET keselamatan telah dilepas dan diganti dengan kawat padat. Ini adalah implementasi Baterai Kosong yang solid dan dipikirkan dengan baik yang sangat meniru baterai OEM asli.

Pertimbangan Keselamatan, Pedoman Umum, dan Peringatan

Ada 2 cara untuk membuat Baterai Kosong:

1. Dari Awal: Microsoft sangat menyarankan agar OEM membuat Baterai Kosong dari awal untuk menghindari potensi bahaya dan perangkap yang terkait dengan mengubah baterai perangkat aktual menjadi Baterai Kosong. Melakukannya telah terbukti menghasilkan Baterai Kosong yang aman dan andal yang tahan lama dan dapat diandalkan sebagai baterai produksi.
2. Memodifikasi Baterai yang Ada: Microsoft sangat menyarankan untuk membangun Baterai Kosong dari awal, namun jika OEM memang memilih untuk mengubah baterai yang ada menjadi baterai kosong, silakan baca bagian berikut secara keseluruhan.

Catatan

  Informasi yang diberikan di bawah ini tidak termasuk semua potensi bahaya yang terkait dengan pembongkaran unit baterai tertutup. Setiap desain baterai berbeda dan kemungkinan akan memerlukan metode pembongkaran yang berbeda.

Proses umum dibongkar dimulai dengan penghapusan label yang hati-hati pada baterai. Saat menghapus label, berhati-hatilah untuk tidak menusuk atau menggaruk sisi sel baterai dengan alat Anda.

Setelah label dilepas, sel umumnya dilas spot ke Polyfuse in-line dan kemudian disolder (atau spot dilas) ke papan sirkuit baterai yang sebenarnya. Saat memutus sel baterai dari papan baterai, potong hanya 1 kawat pada satu waktu dan ambil tindakan ekstra untuk menjaga kabel agar tidak korsam bersamaan. Singkatnya pada titik ini dapat secara permanen merusak Sirkuit Perlindungan Baterai yang mungkin diperlukan perangkat Anda untuk berfungsi secara normal - Anda dapat dengan mudah Mengosongkan Baterai Anda.

Setelah sel dilepas dari bingkai baterai, buang sel dengan benar. Sel LiPol dan Li-ION TIDAK masuk ke tempat sampah biasa dan harus didaur ulang dengan benar. Sebagian besar Office Supply Store memiliki pusat daur ulang baterai.

• Jika suatu saat Anda menyaksikan baterai mulai balon atau membengkak, segera putuskan proses pembongkaran dan verifikasi bahwa tidak ada celana pendek pada baterai. Tangani masalah ini sepenuhnya sebelum melanjutkan. Amati di tempat yang aman jauh dari bahan yang mudah terbakar setidaknya selama 20 menit.
• Saat melepas kabel (datar atau bulat) dari sel baterai, JANGAN PERNAH mengupas kabel yang dilas spot dari sel baterai yang sebenarnya. Melakukannya dapat menerobos dinding sel yang menyebabkan bahan di dalam sel menyala.
• Sel baterai apa pun yang telah disingkat atau ditusuk dapat bocor dan menyala secara spontan. Jika terjadi tusukan atau pelanggaran, lepaskan baterai untuk pengamatan dan tempatkan di area yang aman dan terbuka jauh dari bahan yang mudah terbakar selama sekitar 20 menit.
• Baterai harus tetap pada suhu kamar selama seluruh prosedur pembongkaran. Sel yang hangat atau panas selama penghapusan biasanya menunjukkan sirkuit pendek yang pada akhirnya dapat menyebabkan ledakan dan kemungkinan pengapian spontan bahan kimia baterai. Selalu lacak sel baterai yang terekspos.
• Jangan pernah menyimpan sel baterai di area dengan suhu ekstrem dan pastikan mereka tidak kekurangan satu sama lain dalam kontainer penyimpanan.
• Buang sel baterai dengan benar sesegera mungkin - jangan kumpulkan selama beberapa minggu.
• Isolasi pelat Positif sel baterai dengan bahan tahan lama seperti pita Kapton untuk mencegah sel korsek keluar.
• Tidak pernah, dalam keadaan apapun, mencoba membongkar sel baterai tertutup. Ini akan menyala dan memulai api kimia yang tidak terkendali saat logam Lithium bereaksi dengan oksigen dan kelembaban di udara. Air tidak akan memadamkan api kimia jenis ini dan hanya akan menyebabkan reaksi yang jauh lebih keras. Memiliki peralatan pengendali kebakaran yang sesuai di tangan dan siap digunakan. Ingatlah bahwa api logam (baterai lithium) membutuhkan pemadam api Kelas D yang jarang yang dirancang khusus untuk menghanguskan api logam yang membakar.
