Pengujian Kamera Sensor Quality adalah pengujian opsional untuk sistem yang mencakup satu atau beberapa kamera bawaan (misalnya: ponsel, laptop, tablet, komputer pribadi all-in-one). Pengujian ini memverifikasi bahwa sistem mampu memberikan pengalaman penangkapan real-time berkualitas tinggi.
Pengujian ini tidak memerlukan ruang cahaya khusus; ini dapat dilakukan di lingkungan office standar dengan menggunakan penyiapan pengujian yang dijelaskan.
Pengujian ini diimplementasikan dalam Windows Hardware Lab Kit (Windows HLK). Pengujian Windows HLK mengukur aliran video dan kualitas gambar yang diambil dari perangkat di bawah pengujian (DUT) selama pengambilan video streaming pada berbagai resolusi. Gambar poster tertentu, yang mencakup fitur kejelasan warna dan gambar, ditangkap dalam kondisi pencahayaan terkontrol.
Pengujian memperkirakan metrik kualitas video utama di area berikut:
Ketaatan gambar
Kebisingan
Kualitas warna
Geometri
Waktu
Detail pengujian
| Spesifikasi |
|
| Platform |
|
| Rilis yang Didukung |
|
| Durasi yang diharapkan (dalam menit) | 5 |
| Golongan | Tolok Ukur |
| Waktu habis (dalam menit) | 10 |
| Memerlukan boot ulang | salah |
| Memerlukan konfigurasi khusus | benar |
| Jenis | manual |
Dokumentasi tambahan
Pengujian di area fitur ini mungkin memiliki dokumentasi tambahan, termasuk prasyarat, penyiapan, dan informasi pemecahan masalah, yang dapat ditemukan dalam topik berikut:
Menjalankan pengujian
Sebelum Anda menjalankan pengujian, selesaikan penyiapan pengujian seperti yang dijelaskan dalam persyaratan pengujian: Prasyarat Pengujian Webcam.
Instruksi langkah demi langkah untuk menyiapkan pengujian:
Tonton demonstrasi video berikut.
Alat uji tambahan berikut diperlukan untuk menjalankan tes video:
Bagan pengujian video:
bagan xRite ColorChecker. Lihat Gambar 1. Bagan Pengujian Video.
National Institute of Standards and Technology (NIST) mengkalibrasi lux meter (misalnya, INS DX-100). Anda harus mengkalibrasi meteran luks secara anual.
Cetakan bagan pengujian (yang ditampilkan di REF _Ref311027164 \h Gambar 1. Bagan Uji Video), pada kertas matte dengan menggunakan inkjet berkualitas tinggi (misalnya, HP Z2100). Anda dapat mengakses dan mencetak bagan uji PDF resolusi tinggi ini dari: Bagan Uji Video HCK.
Setelah Anda mencetak bagan pengujian, pasang pemeriksa warna dan pengukur cahaya. Sensor dan tampilan pengukur cahaya harus dipasang dan di bidang tampilan. Ini memungkinkan Anda untuk mengukur tingkat cahaya pada waktu pengujian dan memvalidasi tingkat cahaya dengan membaca tampilan dari gambar yang diambil.
Lampu yang dapat diredupkan
Dua dampak cahaya berdiri. Jenis apa pun dapat diterima selama memungkinkan penempatan yang dijelaskan dalam topik ini.
Dua dudukan cahaya yang memiliki reflektor; misalnya, Impact 5" Reflector Floodlight Kit.
Modul Dimmer Lampu Plug-In INSTEON. Jenis apa pun dapat diterima selama memiliki dua colokan sehingga Anda dapat mengontrol dua lampu secara bersamaan (dengan pencahayaan yang sama), dan granularitas penyesuaian untuk mencapai target 80 & 20 lux (+/- 10%).
INSTEON Wireless Keypad RemoteLinc 2 (opsional).
Kabel ekstensi 3-ke-1. Jenis apa pun dapat diterima selama dapat terhubung ke modul insteon dimmer.
Dua unit Philips 424382 Bola Lampu LED 11 Watt A19, Dapat Diredupkan

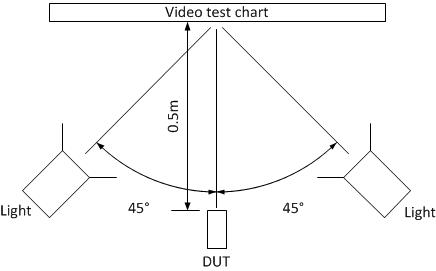

Contoh konfigurasi DUT dan pencahayaan ditampilkan di REF _Ref311027182 \h Gambar 2. Penyiapan Pengujian Video. Pencahayaan yang digunakan dalam contoh ini adalah pencahayaan LED A19 pada 20 dan 80 lux pada target pengujian.
Untuk menjalankan pengujian pengambilan video
Mulai pengujian dengan menggunakan Penjadwal Uji Windows HLK Studio.
Posisikan DUT seperti yang ditunjukkan dalam REF _Ref311027182 \h Gambar 2. Penyiapan Pengujian Video.
Matikan semua pencahayaan sekitar.
Pengujian ini meminta Anda untuk mengatur tingkat cahaya dan posisi pengujian:
Dalam mode pengaturan cahaya, pengujian secara otomatis meringkas layar untuk memungkinkan pengukuran tingkat cahaya yang akurat.
Sesuaikan dimmer untuk mendapatkan jumlah luks yang diperlukan. Rentang yang dapat diterima adalah 18 hingga 22 dan 72 hingga 88.
Konfirmasikan tingkat cahaya dan jarak yang tepat dari kamera ke bagan target.
Jika sistem memiliki kamera depan dan belakang, ulangi langkah 2-4 untuk kamera kedua.
Pemecahan masalah
Untuk pemecahan masalah umum kegagalan pengujian HLK, lihat Pemecahan Masalah Kegagalan Pengujian Windows HLK.
Untuk informasi pemecahan masalah, lihat Pemecahan Masalah Pengujian Device.Streaming.
Pemecahan masalah kesalahan tertentu
| Error | Deskripsi/Solusi |
|---|---|
Penyiapan: pengujian tidak dapat menemukan Region of Interest (ROI) |
Pengujian mencari penanda Region of Interest (ROI) (lingkaran hitam dan putih) di lokasi yang diketahui pada pengujian. Jika pengujian tidak dapat mengidentifikasi penanda ROI, maka pengujian tidak dapat berjalan dengan benar. Kegagalan mendeteksi ROI mungkin disebabkan oleh kamera yang ditujukan dengan buruk atau pengambilan video yang tidak dapat digunakan dari kamera (misalnya, terlalu gelap). Jika jendela pratinjau bukan video yang dapat digunakan (misalnya, gambar abu-abu 100% karena pengambilan yang gagal, atau terlalu gelap), keluar dari pengujian dan verifikasi fungsionalitas kamera dengan aplikasi kamera independen di bawah kondisi pencahayaan pengujian (misalnya, AMCap) sebelum melanjutkan. Jika jendela pratinjau menyediakan gambar yang dapat digunakan yang memiliki penanda ROI yang dapat dikenali dengan jelas, reposisi kamera sesuai dengan kondisi prosedur pengujian. |
Penyiapan: Wilayah Yang Menarik tidak sesuai dalam bidang tampilan kamera |
Pengujian mencari penanda ROI di lokasi yang diketahui pada pengujian. Jika pengujian tidak dapat mengidentifikasi penanda ROI, maka pengujian tidak dapat berjalan dengan benar. Anda mungkin perlu memosisikan bidang kamera tampilan yang lebih kecil (misalnya, kamera belakang menghadap) lebih jauh dari 0,5 m dari target pengujian untuk menangkap ROI yang diperlukan. Reposisi kamera sesuai dengan prosedur pengujian dan verifikasi bahwa kamera menyediakan gambar yang dapat digunakan dalam kondisi pencahayaan pengujian. Untuk menghindari pengukuran yang tidak akurat untuk persyaratan bidang tampilan, masukkan jarak baru ke dalam aplikasi pengujian. |
Pemecahan masalah posisi
Bagian ini menunjukkan tiga contoh masalah pemosisian kamera yang paling umum. Untuk membantu memecahkan masalah jenis masalah ini, Windows HLK menyimpan versi file gambar yang ditandai (cari file yang memiliki "ROI" dalam nama file). File yang ditandai mencakup penanda merah, hijau, dan biru kecil pada posisi kunci pada bagan. Penanda adalah sebagai berikut:
Titik hijau di tengah empat lingkaran hitam dan putih.
Empat titik merah yang menandai batas setiap persegi warna dalam bagan warna.
Titik merah dan hijau di tengah bagan tepi sipit putih dan abu-abu. Titik merah harus menutupi titik hijau (menyembunyikannya), atau dua titik harus dalam lima piksel satu sama lain.
Empat titik merah yang menguraikan wilayah yang menarik untuk pengukuran MTF horizontal. Tepi miring harus berada di wilayah ini pada sudut sekitar tujuh derajat dari arah vertikal.
Empat titik biru yang menguraikan wilayah yang diinginkan untuk pengukuran MTF vertikal. Tepi miring harus berada di wilayah ini dan pada sudut sekitar tujuh derajat dari arah horizontal.
Pada Gambar 3. Posisi salah karena Keystoning, penanda ROI tidak membentuk persegi panjang karena kamera tidak tegak lurus dengan target.
Di Gambar 4. Posisi Bukan Tingkat, penanda posisi membentuk persegi panjang yang diputar relatif terhadap bidang tampilan.
Gambar 5. Pusat yang Buruk, memperlihatkan dua atau beberapa penanda gambar yang berada di luar bidang tampilan.
Informasi selengkapnya
Parameter
| Nama Parameter | Deskripsi parameter |
|---|---|
| DriverVerifierExcludedFlags | Bendera Driver Verifier yang mungkin dikecualikan secara manual untuk eksekusi pengujian |
