Prasyarat Pengujian Router (Non-nirkabel)

Bagian ini menjelaskan tugas yang harus Anda selesaikan sebelum menguji router Ethernet dengan menggunakan Windows Hardware Lab Kit (Windows HLK):

Persyaratan perangkat keras

Perangkat keras berikut diperlukan untuk pengujian router. Anda mungkin memerlukan perangkat keras tambahan jika perangkat pengujian menyediakan dukungan khusus bus. Lihat deskripsi pengujian untuk setiap pengujian khusus bus untuk menentukan apakah ada persyaratan perangkat keras tambahan.

  • Penyiapan pengujian Windows HLK dasar (Pengontrol, Studio). Lihat Memulai Windows HLK

  • Empat komputer uji. Setiap komputer pengujian harus memenuhi prasyarat Windows HLK. Lihat Prasyarat Windows HLK untuk informasi selengkapnya.

  • Sebelas (11) adaptor Ethernet 10/100 MB. Dua adaptor ini harus mendukung QoS 802.1p

  • Minimal 2 sakelar 100 megabit. Lebih banyak mungkin diperlukan tergantung pada jumlah port Ethernet yang tersedia pada perangkat yang sedang diuji.

  • Satu router uji.

Catatan

Untuk mensertifikasi router untuk digunakan dengan server, komputer pengujian harus mendukung empat prosesor dan minimal RAM 1 GB. Kemampuan sistem ini diperlukan untuk menguji fungsionalitas Rebalance, D3 State, dan Multiple Processor Group dari perangkat dan driver. Anda tidak memerlukan komputer yang benar-benar memiliki lebih dari 64 prosesor untuk menguji perangkat Anda.

Jika Anda menggunakan kumpulan komputer uji untuk menguji perangkat, setidaknya satu komputer di kumpulan harus berisi empat prosesor dan ram minimal 1 GB.

Karena router tidak menyertakan driver untuk diuji, penjadwal Windows HLK membatasi pengujian yang memvalidasi fungsionalitas Penyeimbangan Ulang perangkat dan driver, Status D3, dan Beberapa Grup Prosesor untuk dijalankan pada komputer pengujian default. Anda harus mengonfigurasi komputer ini secara manual agar memiliki beberapa grup prosesor. Komputer default adalah komputer uji pertama dalam daftar. Personel pengujian harus memastikan bahwa komputer pengujian pertama dalam daftar memenuhi persyaratan perangkat keras minimum.

Catatan

Kecuali untuk driver para-virtualisasi (sebagaimana didefinisikan oleh dokumen Kebijakan dan Proses WHCP ), Anda tidak boleh menggunakan bentuk virtualisasi apa pun saat Menguji perangkat fisik dan driver terkait untuk sertifikasi atau tanda tangan server. Semua produk virtualisasi tidak mendukung fungsionalitas dasar yang diperlukan untuk lulus pengujian yang terkait dengan beberapa grup prosesor, manajemen daya perangkat, fungsi PCI perangkat, dan pengujian lainnya.

Catatan

  Pengaturan Beberapa Grup Prosesor Anda harus menetapkan nilai untuk ukuran grup prosesor untuk pengujian Hardware Lab Kit Windows Server 2008 R2 dan driver perangkat yang lebih baru untuk sertifikasi. Ini dilakukan dengan menjalankan bcdedit di jendela prompt perintah yang ditingkatkan, menggunakan opsi /set.

Perintah untuk menambahkan pengaturan grup dan memulai ulang adalah sebagai berikut:

bcdedit.exe /set groupsize 2
bcdedit.exe /set groupaware on
shutdown.exe -r -t 0 -f

Perintah untuk menghapus pengaturan grup dan reboot adalah sebagai berikut:

bcdedit.exe /deletevalue groupsize
bcdedit.exe /deletevalue groupaware
shutdown.exe -r -t 0 -f

Catatan

Pengaturan Integritas Kode

Fitur Keamanan Berbasis Virtualisasi (VBS) Windows Server 2016 harus diaktifkan menggunakan Server Manager terlebih dahulu.

Setelah itu terjadi, kunci Registri berikut harus dibuat dan diatur:

HKLM\System\CurrentControlSet\Control\DeviceGuard
HypervisorEnforcedCodeIntegrity:REG_DWORD
0 or 1 (disabled, enabled)

Persyaratan perangkat lunak

Perangkat lunak berikut diperlukan untuk menjalankan pengujian Device.Networking:

  • Filter HLK Windows terbaru dan pembaruan perangkat lunak.

Menguji konfigurasi komputer

Di antara 4 komputer pengujian, ada 3 konfigurasi individu. Komputer uji ditetapkan sebagai LAN1, LAN2, WAN, dan SERVER. Komputer uji yang di-lab LAN1 dan LAN2 dikonfigurasi secara identik. Semua persyaratan sistem selain persyaratan sistem minimum untuk Windows Vista, Windows 7, dan Windows 8. Skema jaringan berikut mengilustrasikan bagaimana masing-masing terhubung dalam jaringan:

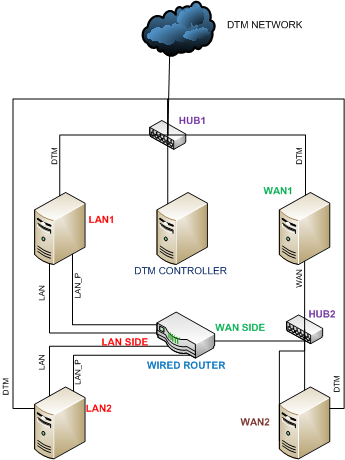

diagram persyaratan dan konfigurasi komputer

Catatan

Meskipun tidak diilustrasikan di atas, Windows HLK Studio dan pengontrol Windows HLK dapat berjalan di satu komputer untuk mengurangi biaya penyiapan.

Sebelum Anda mulai menguji router, konfigurasikan masing-masing dari empat komputer uji dan kumpulan mesin sesuai dengan prosedur yang dijelaskan di bagian berikutnya.

Selain itu, router Anda harus dikonfigurasi sebagai berikut sebelum Anda memulai pengujian:

  • Pastikan server DHCP untuk router diaktifkan.

  • Anda harus mengatur port WAN ke alamat IP statis ini: 17.1.1.1.

  • Pastikan bahwa pengaturan UPnP diaktifkan, jika tidak diaktifkan secara default.

Mengonfigurasi LAN1 dan LAN2

Komputer uji yang diidentifikasi sebagai LAN1 dan LAN2 memiliki prosedur penyiapan yang identik yang dijelaskan di bawah ini:

  1. Instal sistem operasi Windows yang sesuai di LAN1.

  2. Pasang tiga adaptor jaringan di LAN1 (termasuk salah satu dari dua yang mendukung QoS 802.1p).

  3. Sambungkan dua kartu Ethernet ke sisi LAN router melalui kabel Ethernet. Salah satu dari keduanya harus adaptor jaringan berkemampuan QoS 802.1p.

  4. Sambungkan adaptor Ethernet ketiga ke jaringan pengujian Anda.

  5. Buka folder Koneksi Jaringan (ini dapat dilakukan dengan mengklik Kelola Koneksi Jaringan di Pusat Jaringan).

  6. Ganti nama koneksi jaringan sehingga:

    1. Koneksi ke jaringan DTM diberi nama DTM.

    2. Koneksi ke sisi LAN router dengan antarmuka berkemampuan QoS diberi nama LAN_P.

    3. Antarmuka yang tersisa yang terhubung ke sisi LAN diberi nama LAN.

  7. Aktifkan QoS 802.1p pada koneksi LAN_P (lihat manual kartu antarmuka individual jika Anda tidak yakin cara melakukan ini)

  8. Pastikan semua koneksi ditandai Privat di Pusat Berbagi Jaringan.

  9. Instal aplikasi klien Windows HLK pada LAN 1 dan LAN2. Lihat Langkah 2: Instal Klien pada sistem pengujian untuk informasi selengkapnya.

  10. Jalankan pekerjaan konfigurasi: Siapkan Lan1 Mesin dan Siapkan Mesin LAN2 untuk Machine Lan1 dan Machine2, masing-masing. Pekerjaan ini akan mengatur alamat IP Statis dan mengatur dimensi komputer untuk setiap komputer sebagai berikut:

    Antarmuka LAN1 LAN2

    LAN

    192.168.0.10

    192.168.0.20

    LAN_P

    192.168.0.11

    192.168.0.21

    Uji

    Alamat IP yang ditetapkan oleh DHCP

    Alamat IP yang ditetapkan oleh DHCP

  11. Untuk setiap komputer, jalankan ipconfig pada prompt perintah untuk memverifikasi bahwa setiap antarmuka memiliki alamat IP yang ditetapkan dengan benar.

  12. Untuk memastikan konektivitas IP pada semua antarmuka, coba ping alamat lain. Jika firewall diaktifkan, buka pengecualian ping dengan mengetik perintah berikut pada prompt perintah: firewall netsh mengatur icmpsettings 8.

  13. Pastikan bahwa semua koneksi jaringan diatur ke Privat di Pusat Jaringan di Panel Kontrol.

    Catatan

    Untuk memastikan bahwa jaringan pengujian Anda tetap diatur ke Privat, Anda dapat mengatur kebijakan untuk melakukan ini secara otomatis dengan menjalankan gpedit.msc dari prompt perintah (sebagai Administrator) dan memodifikasi pengaturan untuk "Jaringan Tidak Teridentifikasi".

Mengonfigurasi WAN1

Komputer pengujian mengidentifikasi sebagai WAN1 harus dikonfigurasi menggunakan langkah-langkah berikut:

  1. Instal sistem operasi Windows yang sesuai pada komputer uji.

  2. Instal dua adaptor jaringan di WAN1.

  3. Sambungkan satu adaptor jaringan ke sisi WAN router. Karena sebagian besar router hanya memiliki satu port untuk antarmuka WAN, hub dapat digunakan (seperti yang ditunjukkan dalam diagram).

  4. Sambungkan adaptor jaringan lainnya ke jaringan pengujian.

  5. Buka folder koneksi jaringan (ini dapat dilakukan dengan mengklik Kelola Koneksi Jaringan di Pusat Jaringan di Panel Kontrol.

  6. Ganti nama koneksi jaringan sebagai berikut:

    1. Koneksi ke jaringan Uji diberi nama Uji.

    2. Koneksi ke sisi WAN router bernama WAN.

  7. Koneksi nirkabel perlu dikaitkan dengan jaringan nirkabel perute.

  8. Instal aplikasi klien Windows HLK. Lihat Langkah 2: Instal Klien pada sistem pengujian untuk informasi selengkapnya.

  9. Jalankan pekerjaan Konfigurasi WAN1 Mesin Penyiapan . Pekerjaan ini akan mengatur alamat IP statis dan menyiapkan dimensi komputer sebagai berikut:

    Antarmuka WAN1

    WAN

    17.1.1.10

    Uji

    Alamat IP yang ditetapkan oleh DHCP

  10. Dari prompt perintah, jalankan ipconfig untuk memverifikasi bahwa setiap antarmuka memiliki alamat IP yang ditetapkan dengan benar.

  11. Pastikan bahwa semua antarmuka memiliki koneksi IP. Jika firewall diaktifkan, buka pengecualian ping dengan menjalankan perintah berikut dari prompt perintah: firewall netsh mengatur icmpsettigns 8.

  12. Pastikan bahwa semua koneksi jaringan diatur ke Privat di Pusat Jaringan di Panel Kontrol.

Mengonfigurasi WAN2

Komputer uji yang diidentifikasi sebagai WAN2 harus disiapkan menggunakan langkah-langkah berikut:

  1. Instal sistem operasi Windows yang sesuai pada WAN2.

  2. Instal tiga adaptor jaringan di WAN2.

  3. Sambungkan dua adaptor jaringan ke sisi WAN router. Sakelar mungkin diperlukan untuk menyelesaikan ini.

  4. Sambungkan adaptor jaringan yang tersisa ke jaringan Uji .

  5. Buka folder koneksi jaringan. Ini dapat dilakukan dengan mengklik Kelola Koneksi Jaringan di Pusat Jaringan di Panel Kontrol.

  6. Ganti nama koneksi jaringan sebagai berikut:

    1. Koneksi ke jaringan Uji diberi nama Uji.

    2. Koneksi ke sisi WAN router masing-masing bernama WAN1 dan WAN2 .

  7. Instal aplikasi klien Windows HLK. Lihat Langkah 2: Instal Klien pada sistem pengujian untuk informasi selengkapnya.

  8. Jalankan pekerjaan konfigurasi Setup Machine WAN2 . Pekerjaan ini akan mengatur alamat IP statis dan menyiapkan dimensi komputer sebagai berikut:

    Antarmuka WAN2

    WAN1

    17.1.1.20

    WAN2

    17.1.1.21

    Uji

    Alamat IP yang ditetapkan oleh DHCP

  9. Dari prompt perintah. jalankan ipconfig untuk memverifikasi bahwa setiap antarmuka memiliki alamat IP yang ditetapkan dengan benar.

  10. Pastikan bahwa ada konektivitas IP di semua antarmuka. Jika firewall diaktifkan, buka pengecualian ping dengan mengetik perintah berikut dari prompt perintah: firewall netsh mengatur icmpsettings 8.

  11. Pastikan bahwa semua koneksi jaringan diatur ke Privat di Pusat Jaringan di Panel Kontrol.

Konfigurasi kumpulan komputer

Pengaturan kumpulan komputer yang tepat sangat penting. Ketika kumpulan komputer tidak dikonfigurasi dengan benar, pekerjaan terjadwal akan tetap dalam status "Scheduler". Konfigurasi kumpulan komputer memungkinkan pengontrol Windows HLK menetapkan setiap tugas individual ke komputer yang benar. Untuk masing-masing dari empat komputer di kumpulan, pekerjaan konfigurasi harus dijalankan. Pekerjaan ini akan mengatur "Dimensi" pada komputer tersebut yang akan menggambarkan perannya dalam jaringan.

Untuk menjalankan pekerjaan konfigurasi, selesaikan langkah-langkah berikut:

  1. Dengan menggunakan Windows HLK Studio, buat kumpulan komputer yang berisi keempat komputer uji.

  2. Dari Windows HLK Studio, jadwalkan pengujian terhadap router nirkabel yang Anda uji.

  3. Pilih Telusuri, lalu pilih pekerjaan Siapkan Mesin<XYZ> yang ditemukan di bawah WDK Tests\Networking\Routers\Configuration. (Di mana XYZ sesuai dengan LAN1, LAN2, WAN1 dan WAN2)

  4. Untuk LAN1 dan LAN2: Masukkan alamat MAC antarmuka sisi LAN Router Nirkabel di bidang Nilai untuk parameter IGD_Mac

Anda sekarang dapat menjadwalkan pengujian router yang akan dijalankan.

Pastikan komputer pengujian dalam status siap sebelum Anda memulai pengujian. Jika pengujian mengharuskan parameter diatur sebelum dijalankan, kotak dialog akan ditampilkan untuk pengujian tersebut. Tinjau topik pengujian khusus untuk informasi selengkapnya.

Beberapa pengujian Windows HLK memerlukan intervensi pengguna. Saat menjalankan pengujian untuk pengiriman, ini adalah praktik terbaik untuk menjalankan pengujian otomatis dalam blok secara terpisah dari pengujian manual. Ini mencegah pengujian manual mengganggu penyelesaian pengujian otomatis.
