Arsitektur penyimpanan Windows Server dengan Hyper-V

Pelajari bagaimana Anda dapat menggunakan Windows Server dengan SAN, NAS, saluran serat, iSCSI, penyimpanan SMB untuk Hyper-V. Windows Server Hyper-V adalah platform hypervisor matang yang mendukung berbagai arsitektur penyimpanan fisik, dari sistem mandiri tanpa ketahanan hingga sistem berkluster dengan persyaratan ketahanan yang kompleks. Anda juga akan mempelajari tentang konfigurasi umum menggunakan arsitektur penyimpanan hyperconverged dan tidak terintegrasi.

Artikel ini tidak menjelaskan setiap kemungkinan konfigurasi arsitektur penyimpanan. Ini juga tidak menjelaskan jenis konfigurasi atau kasus tepi yang kurang umum.

Penyimpanan SAN atau NAS

Dengan Windows Server dalam konfigurasi yang tidak digabungkan menggunakan penyimpanan SAN atau NAS, Anda menginstal Hyper-V dalam kluster tempat VM mengakses penyimpanan mereka melalui jaringan.

Saat menggunakan konfigurasi ini:

• VM sangat tersedia untuk node apa pun di kluster komputasi yang sama.

• Sistem SAN dan NAS memberikan jaminan ketersediaan mereka sendiri.

Dalam model ini, komputasi dan penyimpanan diskalakan secara independen satu sama lain. Misalnya, jika Anda memerlukan lebih banyak pemrosesan atau sumber daya memori untuk menghosting VM (CPU atau RAM), Anda dapat menambahkan lebih banyak simpul komputasi atau kluster tanpa menambahkan lebih banyak penyimpanan. Setiap kluster komputasi dapat berisi antara 1 dan 64 simpul.

Anda dapat menskalakan penyimpanan secara independen dari kluster komputasi. Penskalakan kluster penyimpanan tergantung pada vendor. Hubungi vendor Anda untuk memahami bagaimana solusi penyimpanan yang mereka tawarkan dapat diskalakan.

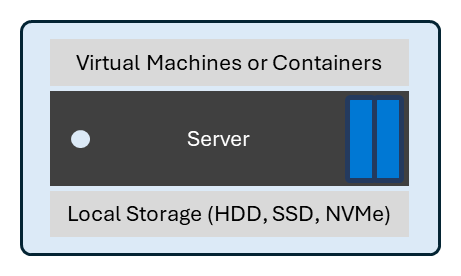

Mandiri dengan disk lokal

Windows Server mendukung beberapa konfigurasi nonclustered atau mandiri tempat Anda menginstal Hyper-V di server mandiri dan menggunakan penyimpanan lokal.

Saat menggunakan konfigurasi ini:

• Hyper-V independen dengan disk lokal tidak mendukung failover otomatis untuk beban kerja mesin virtual (VM) karena kurangnya penyimpanan bersama, dan sistem komputasi (pemrosesan serta memori VM) yang tidak terklaster. Misalnya, jika host fisik kehilangan daya, VM yang berjalan di atasnya dimulai ulang saat Anda menyalakan kembali host fisik. Anda juga dapat langsung memigrasikan VM ke simpul atau kluster lain menggunakan migrasi shared-nothing .

• Anda dapat secara opsional mengonfigurasi ketahanan disk lokal untuk drive lokal menggunakan solusi RAID perangkat keras atau perangkat lunak. Jika Anda memerlukan informasi lebih lanjut, kami sarankan Anda menghubungi vendor penyimpanan Anda.

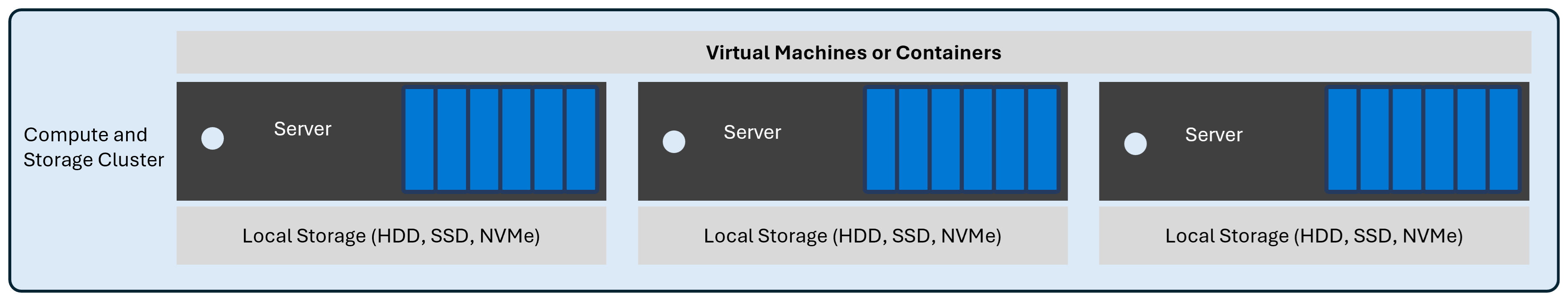

Hyperconverged dan Storage Spaces Direct

Dalam konfigurasi ini, Anda menginstal Hyper-V dan Storage Spaces Direct pada setiap node dalam kluster. Setiap simpul berisi disk lokal dengan data yang direplikasi ke simpul lain di kluster yang sama.

Saat menggunakan konfigurasi ini:

• Anda dapat memindahkan VM ke simpul apa pun di kluster menggunakan Live Migrate atau memulai ulang secara otomatis setelah kegagalan (failover).

• Data akan direplikasi ke simpul lain dalam kluster untuk meningkatkan ketahanan penyimpanan. Storage Spaces Direct mendukung beberapa model ketahanan penyimpanan. Untuk informasi selengkapnya, lihat toleransi kesalahan dan efisiensi penyimpanan pada kluster Azure Local dan Windows Server.

• Dalam model ini, setiap host fisik berisi penyimpanan dan sumber daya komputasi. Akibatnya, sumber daya fisik tersebut menskalakan secara simetris. Setiap host baru secara otomatis menambahkan sumber daya komputasi dan penyimpanan. Setiap kluster dapat berisi antara 1 dan 16 simpul.

Ruang Penyimpanan Yang Tidak Digabungkan Langsung

Dalam konfigurasi ini, Anda menginstal Hyper-V dan Storage Spaces Direct di kluster terpisah dan mengakses konfigurasi dan penyimpanan VM melalui jaringan.

Saat menggunakan konfigurasi ini:

• VM sangat tersedia untuk node apa pun di kluster komputasi yang sama.

• Data akan direplikasi ke simpul lain di kluster penyimpanan untuk meningkatkan ketahanan penyimpanan. Storage Spaces Direct mendukung beberapa model ketahanan penyimpanan. Untuk informasi selengkapnya, lihat toleransi kesalahan dan efisiensi penyimpanan pada kluster Azure Local dan Windows Server.

Dalam model ini, komputasi dan penyimpanan dapat diskalakan secara independen satu sama lain. Arsitektur ini sangat ideal untuk skenario di mana persyaratan penyimpanan dan komputasi Anda tumbuh pada tingkat yang berbeda. Misalnya, jika Anda memerlukan lebih banyak sumber daya CPU atau memori untuk menghosting VM, Anda dapat menambahkan node kluster tambahan tanpa juga menambahkan lebih banyak penyimpanan. Jika Anda memiliki VM yang menggunakan banyak penyimpanan tetapi tidak menggunakan banyak sumber daya CPU, Anda dapat menambahkan node penyimpanan atau kluster lain tanpa menambahkan lebih banyak sumber daya komputasi.

• Setiap kluster komputasi dapat berisi antara 1 dan 64 simpul.

• Setiap kluster penyimpanan dapat berisi antara 1 dan 16 simpul.

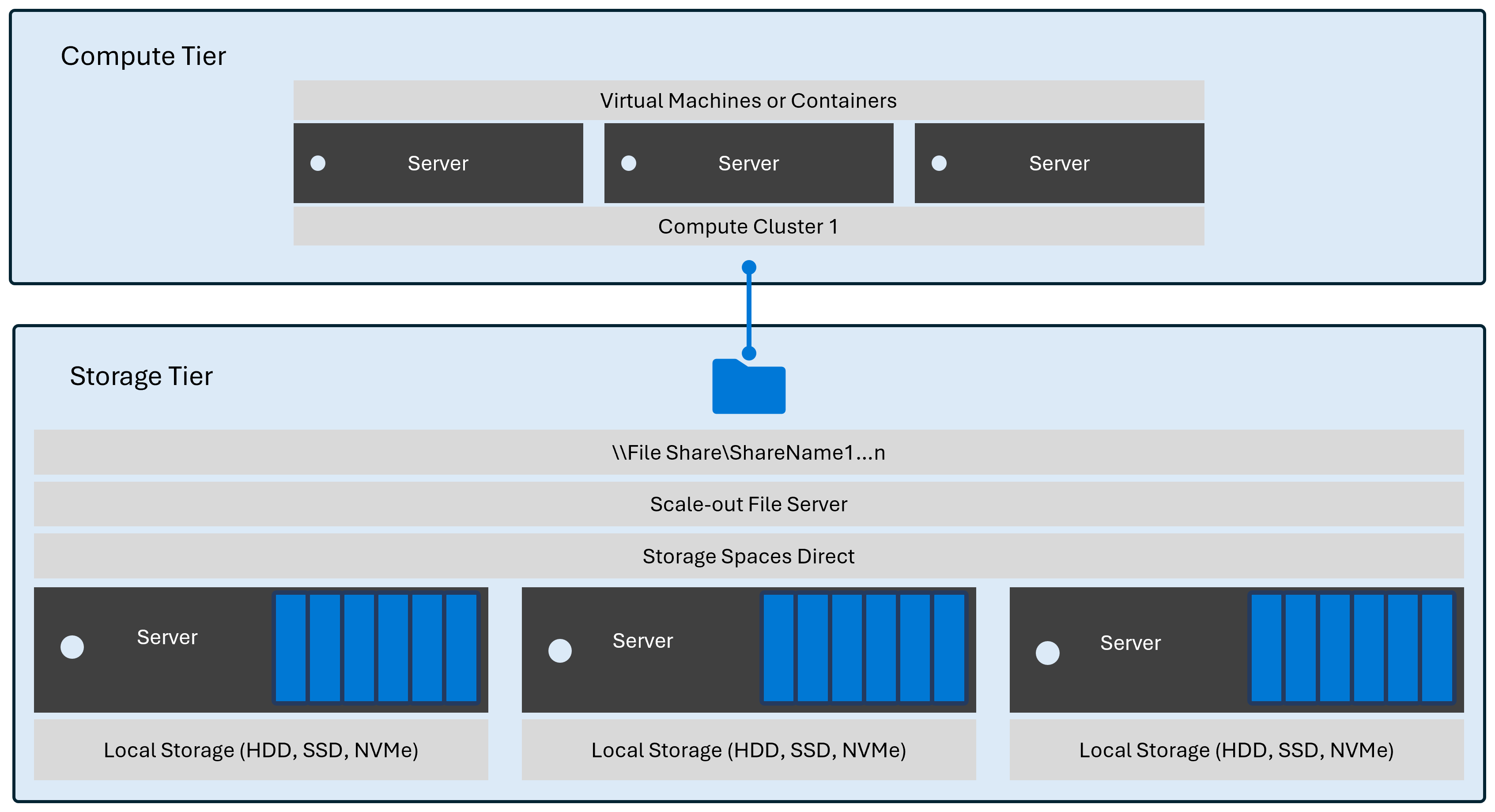

Diagram berikut menunjukkan contoh penyebaran sederhana dengan satu kluster komputasi dan satu kluster penyimpanan.

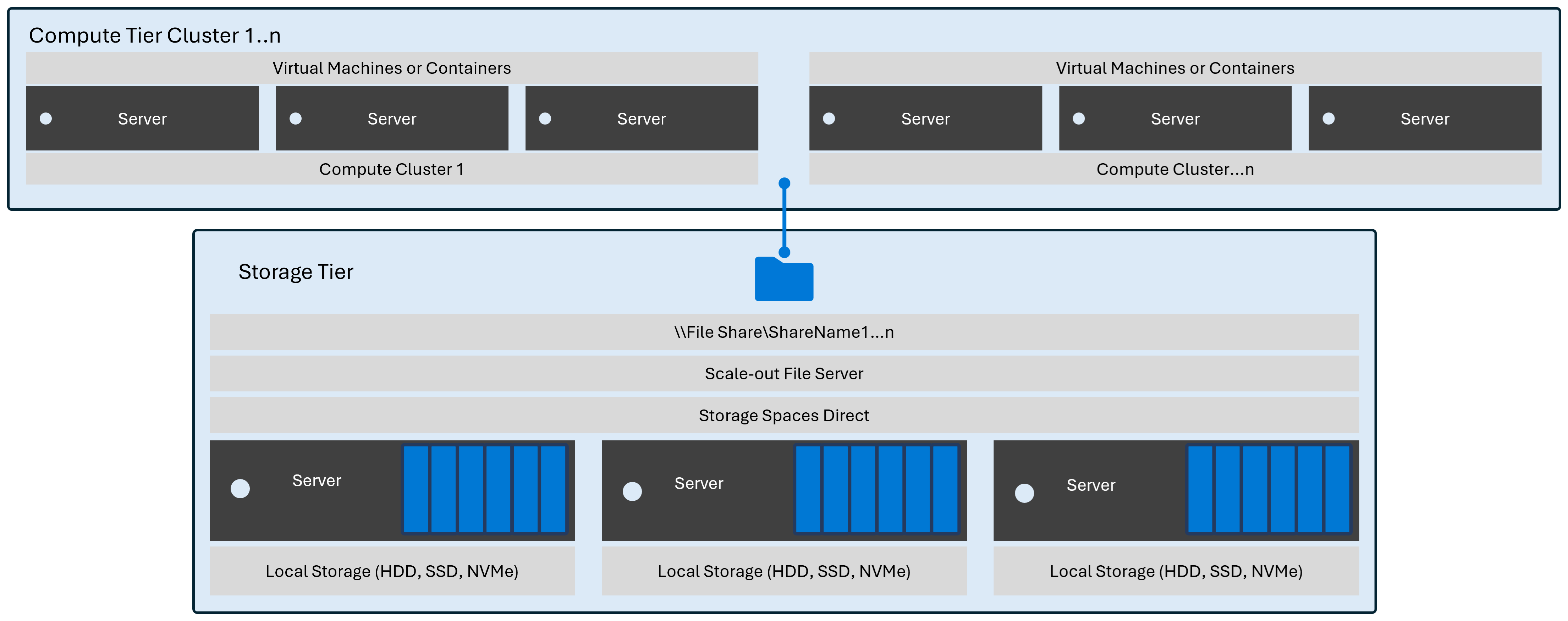

Saat menambahkan lebih banyak sumber daya komputasi untuk menjalankan VM, Anda dapat menambahkan simpul baru ke kluster komputasi yang ada atau menambahkan kluster baru. Diagram berikut menunjukkan apa yang terjadi pada penyebaran sederhana jika Anda menambahkan kluster baru ke dalamnya tanpa menambahkan lebih banyak penyimpanan.

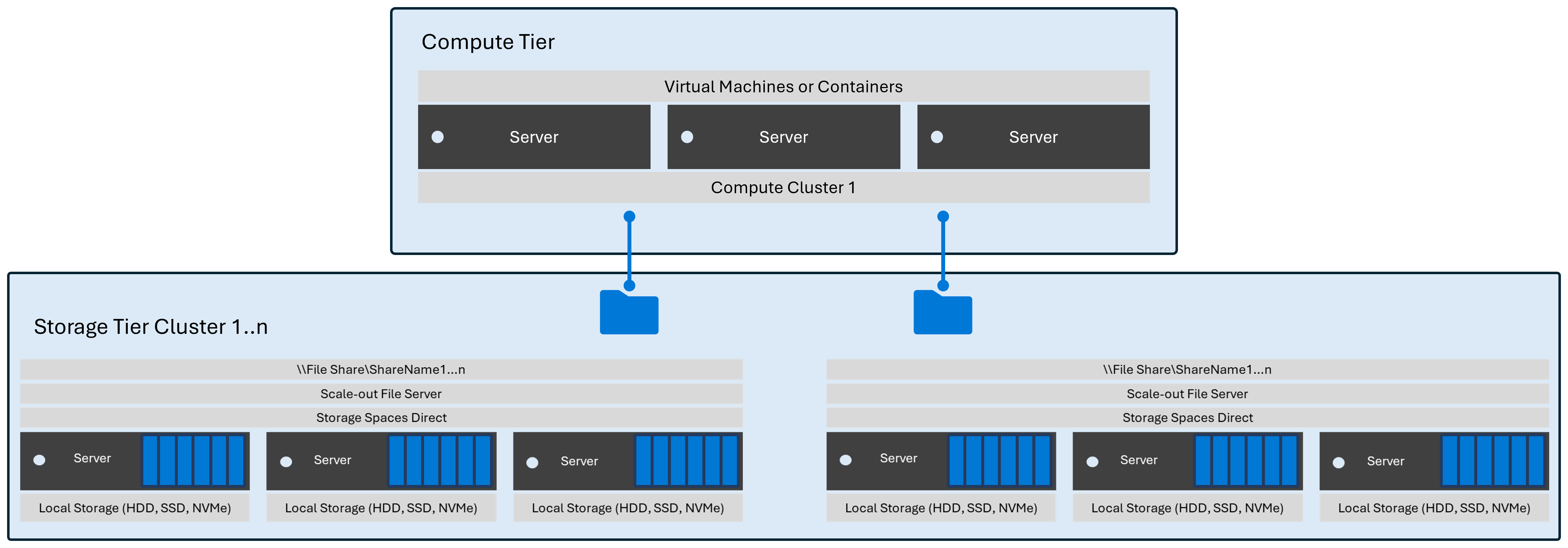

Ketika Anda menambahkan lebih banyak sumber daya penyimpanan untuk menghosting data tanpa menambahkan lebih banyak sumber daya komputasi, Anda dapat menambahkan simpul baru ke kluster penyimpanan yang ada atau menambahkan kluster baru. Diagram berikut menunjukkan seperti apa penyebaran sederhana saat Anda menambahkan kluster baru tanpa menambahkan sumber daya komputasi seperti CPU atau RAM.

Dukungan arsitektur campuran

Hyper-V mendukung menggabungkan arsitektur berikut dalam kluster komputasi yang sama:

• Hyper-V dengan Ruang Penyimpanan Disaggregasi Langsung

• Hyper-V dipisahkan dengan SAN

• Hyper-V yang terpisah dengan NAS

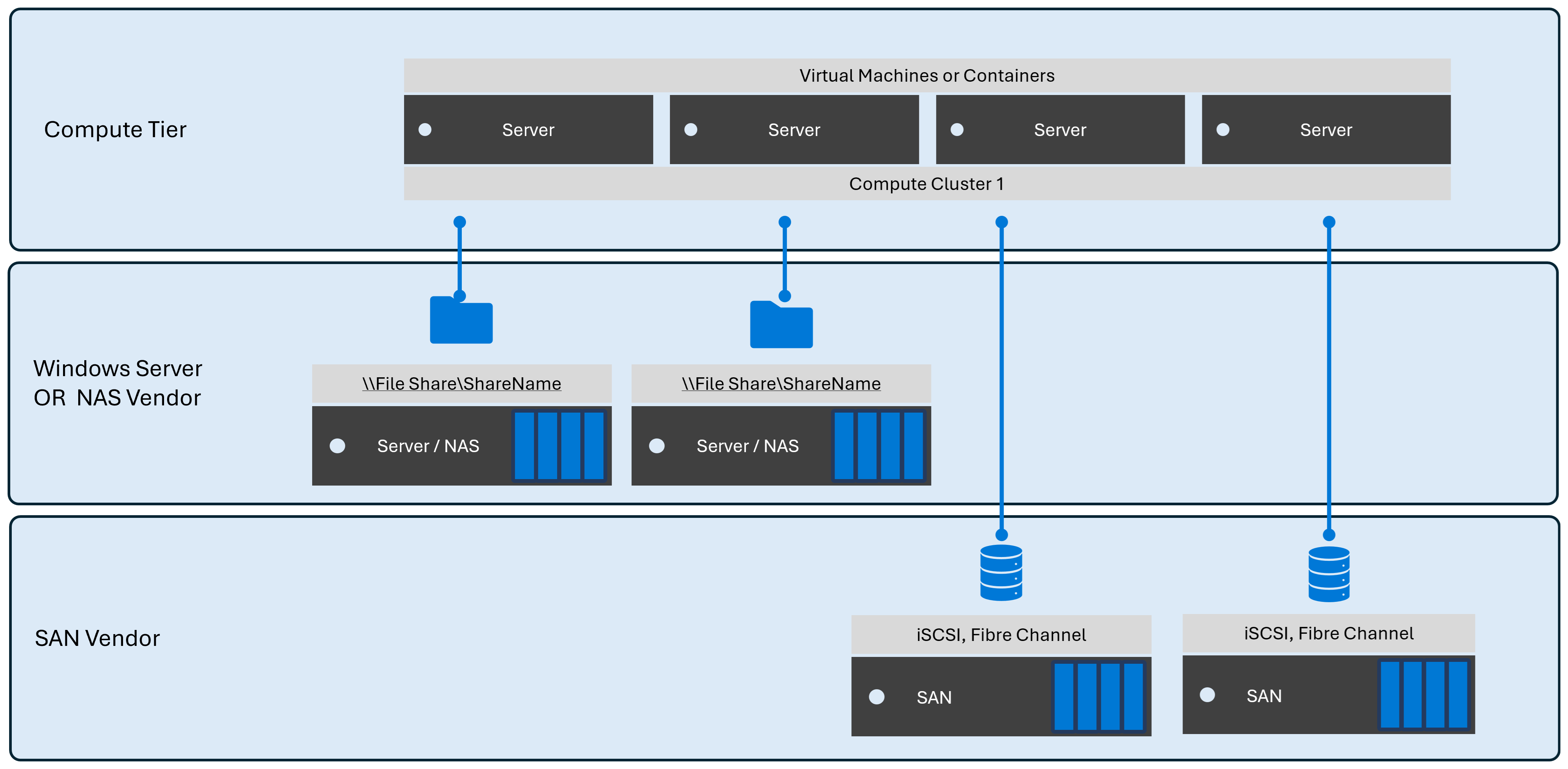

Diagram berikut menunjukkan contoh penyebaran dengan kluster komputasi yang berisi campuran penyimpanan SAN dan NAS yang tidak diagregasi.

Protokol Penyimpanan Jaringan

Windows Server mendukung protokol penyimpanan file jaringan berikut:

• SMB di atas TCP

• SMB melalui QUIC

• SMB melalui RDMA (SMB Direct)

Windows Server juga mendukung protokol penyimpanan blok jaringan berikut:

• iSCSI

• Saluran Serat

• InfiniBand

Note

Konfigurasi spesifik pada akhirnya menentukan apakah penyebaran Anda dapat mendukung protokol ini. Misalnya, penyebaran yang menggunakan sakelar virtual Hyper-V tidak mendukung InfiniBand. Namun, mereka dapat mendukung perangkat InfiniBand saat tidak terikat ke sakelar virtual.

Microsoft juga menyediakan inisiator iSCSI berbasis perangkat lunak dalam kotak untuk penyimpanan blok jaringan.

Anda juga dapat menggunakan klien vendor penyimpanan untuk perangkat apa pun yang tersedia di katalog Windows Server.
