Esercitazione: Preparare la distribuzione di Azure Stack Edge Pro R
Questa esercitazione è la prima della serie di esercitazioni sulla distribuzione necessarie per distribuire completamente Azure Stack Edge Pro R. L'esercitazione descrive come preparare il portale di Azure per distribuire una risorsa di Azure Stack Edge. L'esercitazione usa un dispositivo Azure Stack Edge Pro R a un nodo dotato di un gruppo di continuità (UPS).
Per completare il processo di installazione e configurazione sono necessari privilegi di amministratore. La preparazione del portale richiede meno di 10 minuti.
In questa esercitazione apprenderai a:
- Creazione di una nuova risorsa
- Ottenere la chiave di attivazione
Operazioni preliminari
Per distribuire Azure Stack Edge Pro R, fare riferimento alle esercitazioni seguenti nella sequenza indicata.
| Per eseguire questo passaggio | Usare questi documenti |
|---|---|
| Operazioni preliminari | Questi passaggi devono essere completati per preparare la successiva distribuzione. |
| Elenco di controllo configurazione della distribuzione | Usare questo elenco di controllo per raccogliere e registrare informazioni prima e durante la distribuzione. |
| Prerequisiti di distribuzione | Questi prerequisiti confermano che l'ambiente è pronto per la distribuzione. |
| Esercitazioni sulla distribuzione | Queste esercitazioni sono necessarie per distribuire il dispositivo Azure Stack Edge Pro R nell'ambiente di produzione. |
| 1. Preparare il portale di Azure per il dispositivo | Creare e configurare la risorsa Azure Stack Edge prima di installare un dispositivo fisico Azure Stack Box Edge. |
| 2. Installare il dispositivo | Controllare e cablare il dispositivo fisico. |
| 3. Connettersi al dispositivo | Dopo aver installato il dispositivo, connettersi all'interfaccia utente Web locale del dispositivo. |
| 4. Configurare le impostazioni di rete | Configurare la rete, incluse la rete di calcolo e le impostazioni del proxy Web per il dispositivo. |
| 5. Configurare le impostazioni del dispositivo | Assegnare un nome di dispositivo e un dominio DNS, configurare il server di aggiornamento e l'ora del dispositivo. |
| 6. Configurare le impostazioni di sicurezza | Configurare i certificati, la VPN e la crittografia dei dati inattivi per il dispositivo. Usare i certificati generati dal dispositivo o caricare i certificati personali. |
| 7. Attivare il dispositivo | Usare la chiave di attivazione dal servizio per attivare il dispositivo. Il dispositivo è pronto per la configurazione di condivisioni SMB o NFS o per la connessione tramite REST. |
| 8. Configurare il ruolo di calcolo | Configurare il ruolo di calcolo nel dispositivo. Viene creato anche un cluster Kubernetes. |
È ora possibile iniziare a configurare il portale di Azure.
Elenco di controllo configurazione della distribuzione
Prima di distribuire il dispositivo, è necessario raccogliere informazioni per configurare il software nel dispositivo Azure Stack Edge Pro. La preparazione di alcune di queste informazioni in anticipo consente di semplificare il processo di distribuzione del dispositivo nell'ambiente. Usare l'elenco di controllo per la configurazione della distribuzione di Azure Stack Edge Pro R per prendere nota dei dettagli di configurazione quando si distribuisce il dispositivo.
Prerequisiti
Di seguito sono indicati i prerequisiti di configurazione per la risorsa Azure Stack Edge, il dispositivo Azure Stack Edge e la rete del data center.
Per la risorsa Azure Stack Edge
Prima di iniziare, verificare che:
La sottoscrizione di Microsoft Azure sia abilitata per una risorsa Azure Stack Edge. Assicurarsi di aver usato una sottoscrizione supportata, ad esempio Microsoft Enterprise Agreement (EA), Cloud Solution Provider (CSP) o Microsoft Azure Sponsorship.
Si abbia accesso di tipo Proprietario o Collaboratore a livello di gruppo di risorse per le risorse Azure Stack Edge, hub IoT e Archiviazione di Azure.
Per creare un ordine nel Centro hardware Edge di Azure è necessario assicurarsi che il provider Microsoft.EdgeOrder sia registrato. Per informazioni sulla registrazione, vedere Registrare i provider di risorse.
Per creare una risorsa Azure Stack Edge, è necessario avere autorizzazioni di collaboratore (o superiore) con ambito a livello di gruppo di risorse. È anche necessario assicurarsi che il provider
Microsoft.DataBoxEdgesia registrato. Per informazioni sulla registrazione, vedere Registrare i provider di risorse.- Per creare qualsiasi risorsa hub IoT, assicurarsi che il provider Microsoft.Devices sia registrato. Per informazioni sulla registrazione, vedere Registrare i provider di risorse.
- Per creare una risorsa account di archiviazione, è ugualmente necessario l'accesso di tipo Collaboratore o superiore con ambito a livello di gruppo di risorse. Archiviazione di Azure è un provider di risorse registrato per impostazione predefinita.
Si disponga di accesso come amministratore o utente all'API Graph di Microsoft Entra ID. Per altre informazioni, vedere API Graph di Azure Active Directory.
Si dispone dell'account di archiviazione di Microsoft Azure con credenziali di accesso.
Per il dispositivo Azure Stack Edge
Prima di distribuire un dispositivo fisico, è necessario:
Aver eseguito lo strumento di verifica dell'idoneità della rete di Azure Stack per controllare l'idoneità del dispositivo Azure Stack Edge. Tra i vari test disponibili, è possibile usare lo strumento per verificare se le regole del firewall bloccano l'accesso a qualsiasi URL essenziale per il servizio e verificare gli URL personalizzati. Per altre informazioni, vedere Controllare l'idoneità della rete per il dispositivo Azure Stack Edge.
Aver esaminato le informazioni sulla sicurezza del dispositivo in Linee guida per la sicurezza del dispositivo Azure Stack Edge.
- Il dispositivo fisico è stato ricevuto.
- Avere accesso a una superficie di lavoro orizzontale, stabile e piana su cui collocare il dispositivo in sicurezza.
- Il sito in cui si intende configurare il dispositivo ha una fonte di alimentazione CA standard indipendente o un'unità PDU (Power Distribution Unit) in rack.
Per la rete del data center
Prima di iniziare, verificare che:
La rete nel data center sia configurata in base ai requisiti di rete per il dispositivo Azure Stack Edge. Per altre informazioni, vedere Requisiti di sistema di Azure Stack Edge Pro R.
Per le normali condizioni di funzionamento del dispositivo siano disponibili:
- Larghezza di banda minima di download di 10 Mbps per assicurarsi che il dispositivo rimanga aggiornato.
- Larghezza di banda minima di upload e download dedicata di 20 Mbps per trasferire i file.
Creazione di una nuova risorsa
Se si ha già una risorsa Azure Stack Edge per la gestione del dispositivo fisico, saltare questo passaggio e procedere con il passaggio Ottenere la chiave di attivazione.
Centro hardware Edge di Azure (anteprima) consente di esplorare e ordinare un'ampia gamma di componenti hardware dal portfolio ibrido di Azure, inclusi dispositivi Azure Stack Edge Pro.
Quando si effettua un ordine tramite il Centro hardware Edge di Azure, è possibile ordinare più dispositivi da spedire a indirizzi diversi, nonché riutilizzare gli indirizzi di spedizione di altri ordini.
Ordinando tramite Il Centro hardware Edge di Azure verrà creata una risorsa di Azure che contiene tutte le informazioni relative all'ordine. Verrà creata una risorsa per ognuna delle unità ordinate. Dopo aver ricevuto il dispositivo, per attivarlo e gestirlo sarà necessario creare una risorsa di Azure Stack Edge.
Per effettuare un ordine tramite il Centro hardware Edge di Azure, seguire questa procedura:
Usare le credenziali di Microsoft Azure per accedere al portale di Azure a questo indirizzo: https://portal.azure.com.

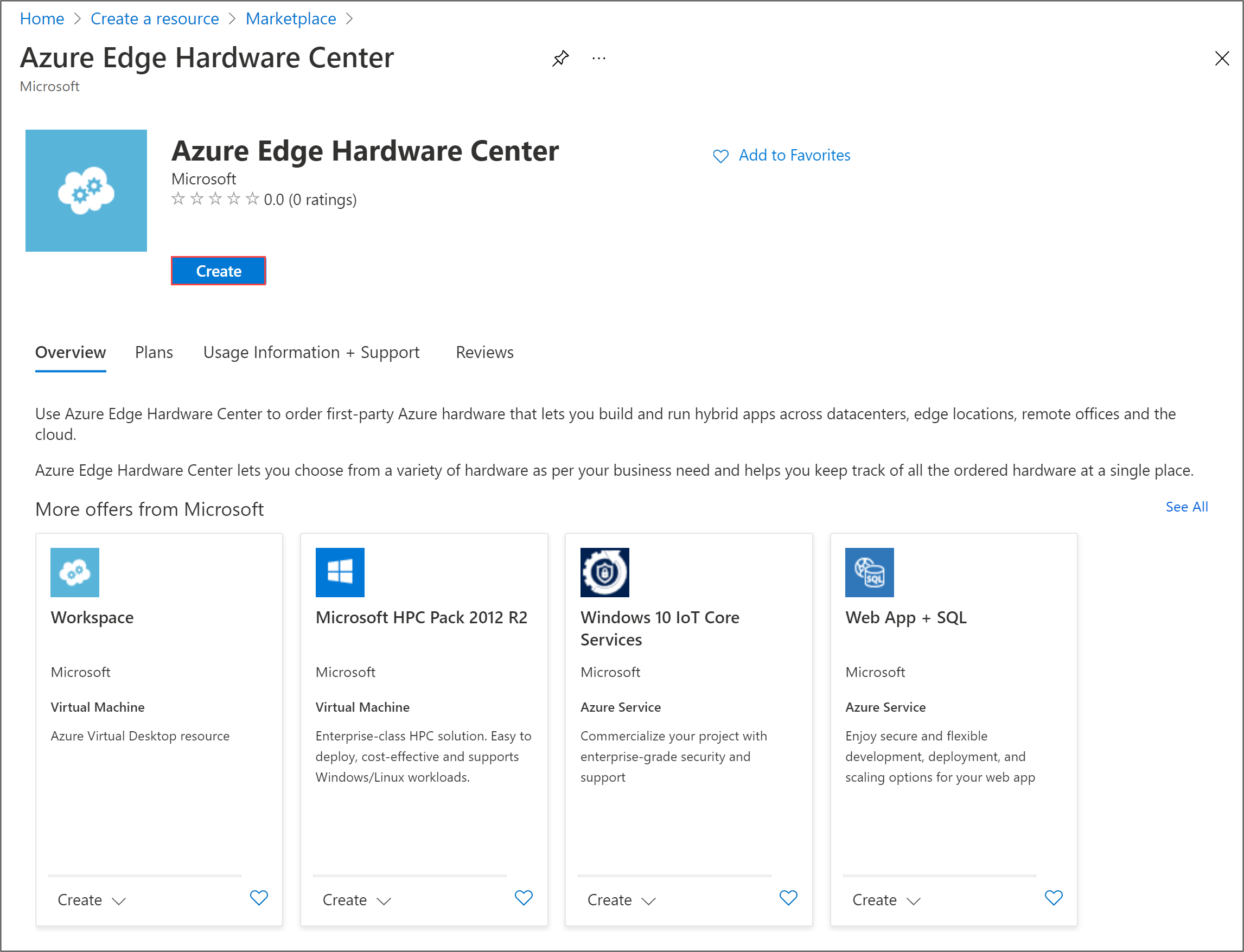

Selezionare + Crea una risorsa. Cercare e selezionare Centro hardware Edge di Azure. Nel Centro hardware Edge di Azure selezionare Crea.

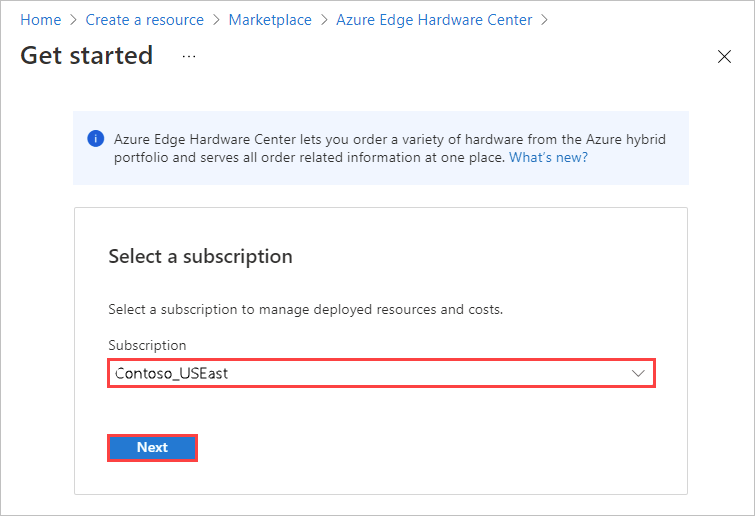

Selezionare una sottoscrizione e quindi selezionare Avanti.

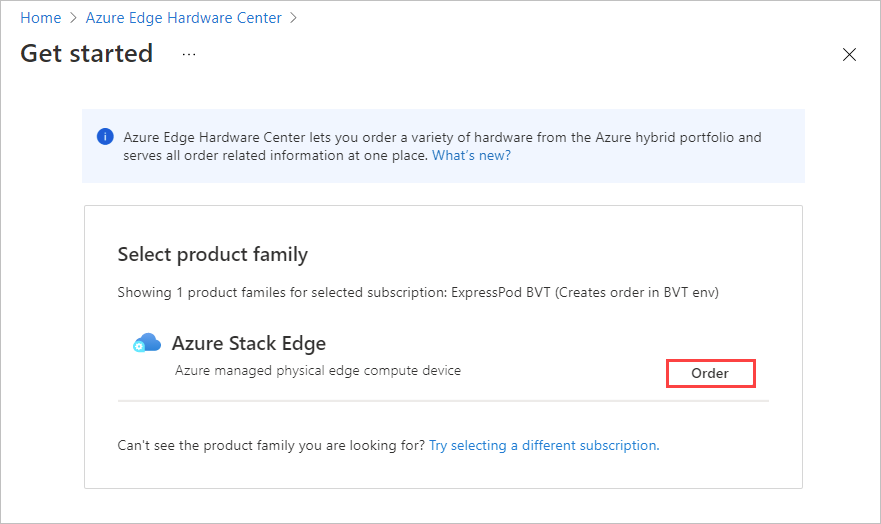

Per avviare l'ordine, selezionare Ordina accanto alla famiglia di prodotti da ordinare, ad esempio Azure Stack Edge. Se la famiglia di prodotti non è visualizzata potrebbe essere necessario usare una sottoscrizione diversa. Selezionare Provare a selezionare un'altra sottoscrizione.
Selezionare la destinazione della spedizione per l'ordine.

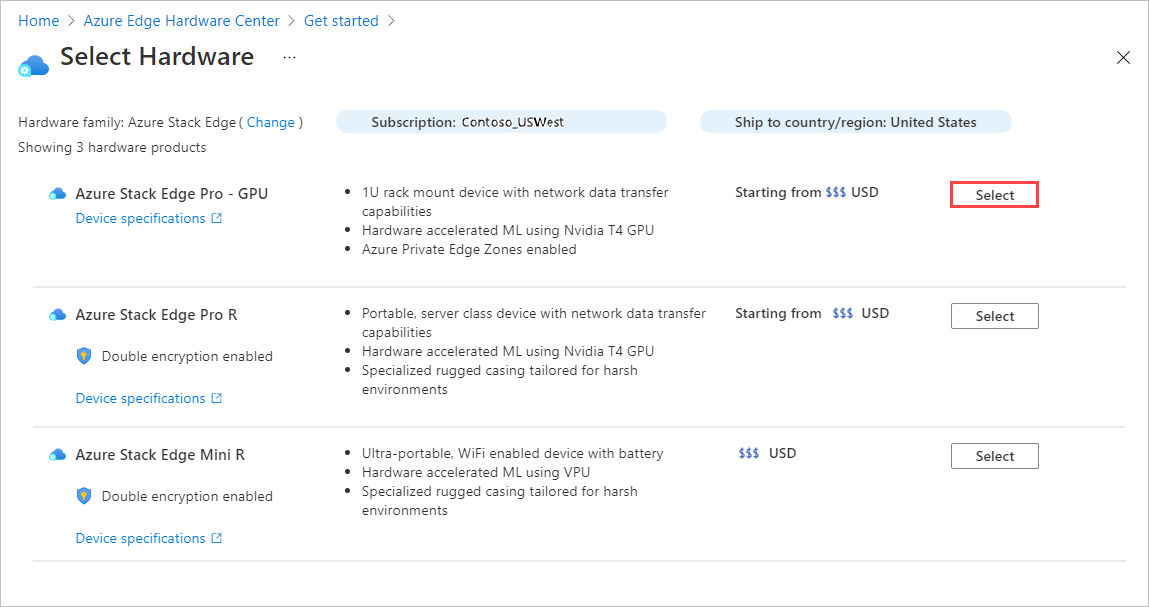

Nella pagina Seleziona hardware usare il pulsante Seleziona per selezionare il prodotto hardware da ordinare. Ad esempio, qui è stata selezionata l'opzione Azure Stack Edge Pro - GPU.
Dopo aver selezionato un prodotto hardware, selezionare la configurazione del dispositivo da ordinare. Ad esempio, se si sceglie Azure Stack Edge Pro - GPU, è possibile scegliere tra i modelli Azure Stack Edge Pro - 1 GPU e Azure Stack Edge Pro - 2 GPU.

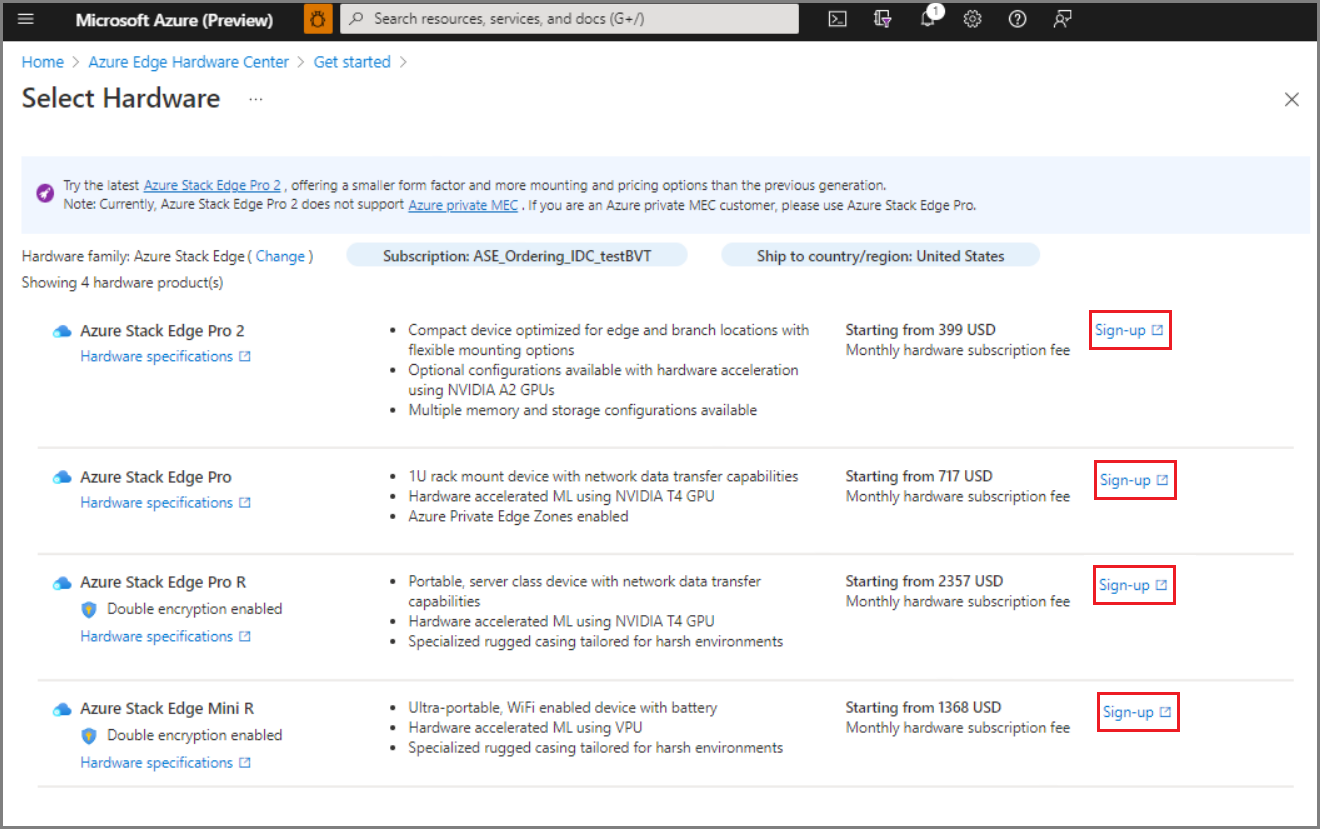

Se si sta inserendo per la prima volta un ordine per Azure Stack Edge, selezionare Iscrizione e compilare il modulo Web come parte dell'esperienza di ordinazione del Centro hardware Edge di Azure.
Il modulo Web raccoglie i dettagli seguenti sulla distribuzione:
- Dimensione totale della distribuzione
- Dimensione del cluster
- Requisiti hardware
- Presenza geografica
Microsoft valuterà i dettagli della distribuzione forniti e potrebbe contattare l'utente tramite posta elettronica per ulteriori informazioni. Per i nuovi clienti sono stati stabiliti alcuni requisiti per garantire che Azure Stack Edge sia la scelta giusta per il caso d'uso; non tutte le richieste verranno soddisfatte. In caso di domande, è possibile inviare un messaggio di posta elettronica all'indirizzo AzureStack1Pinquiry@microsoft.com.

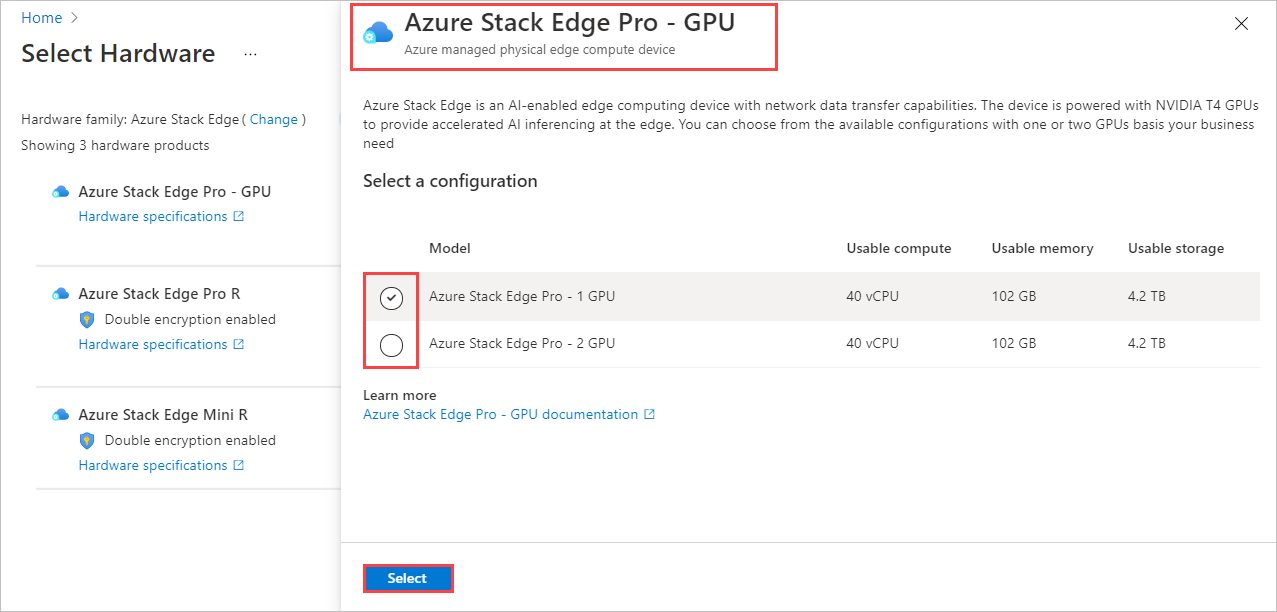

Selezionare la configurazione del dispositivo e quindi scegliere Seleziona. Le configurazioni disponibili dipendono dall'hardware selezionato. La schermata seguente mostra le configurazioni disponibili per i dispositivi Azure Stack Edge Pro - GPU.
Se si ordinano dispositivi Azure Stack Edge Mini R, che hanno tutti la stessa configurazione, questa schermata non verrà visualizzata.
Viene avviata la procedura guidata Crea ordine.

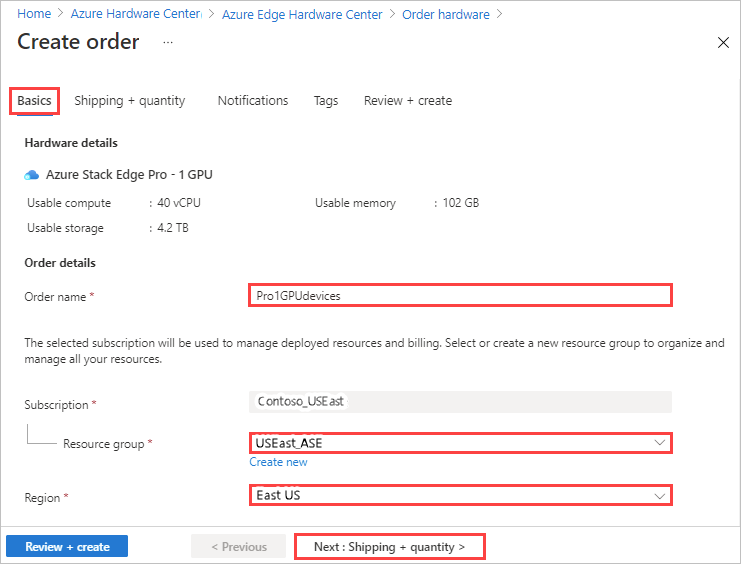

Nella scheda Informazioni di base specificare un Nome ordine, il Gruppo di risorse e Area. Selezionare quindi Avanti: Spedizione e quantità >.
Successivamente, si aggiungerà ogni indirizzo di spedizione a cui si vogliono inviare i dispositivi e quindi si specificherà il numero di dispositivi da inviare a ogni indirizzo. È possibile ordinare fino a 20 unità (dispositivi) per ordine.
Nella scheda Spedizione e quantità aggiungere ogni indirizzo di spedizione a cui inviare i dispositivi:

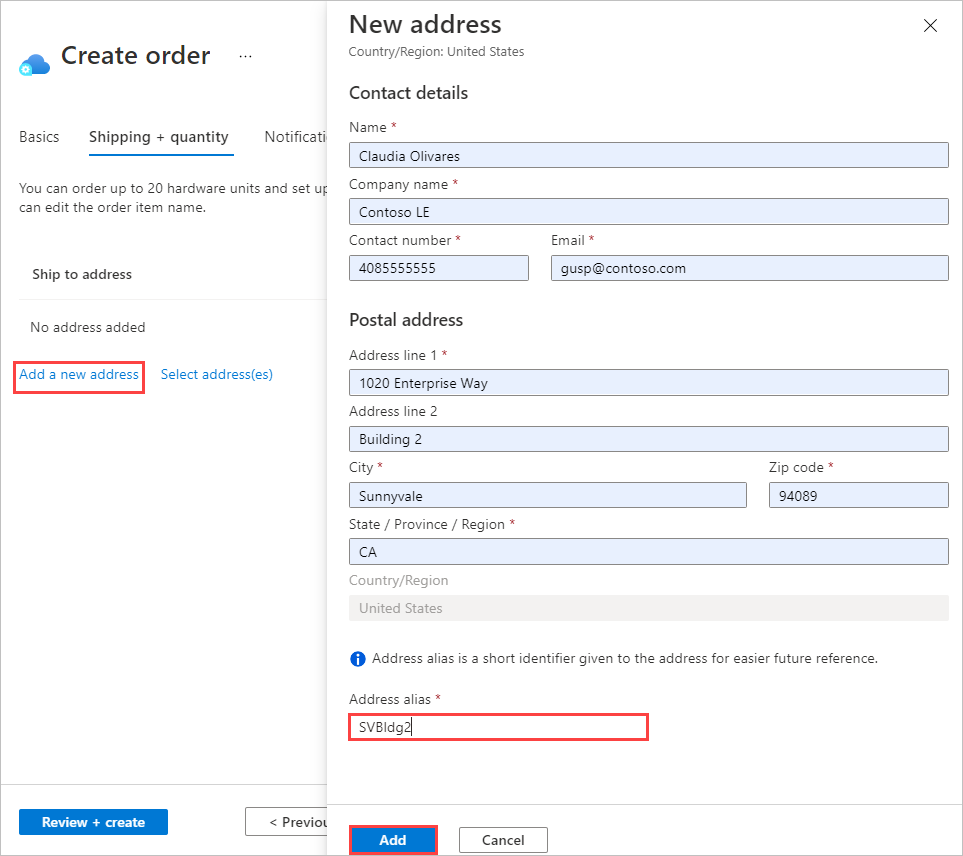

Per aggiungere un nuovo indirizzo di spedizione, selezionare Aggiungi un nuovo indirizzo.
Un campo Alias indirizzo nella schermata Nuovo indirizzo identifica l'indirizzo per un uso successivo. Una volta completati i campi dell'indirizzo, selezionare Aggiungi. Usare quindi Selezionare gli indirizzi per aggiungere l'indirizzo all'ordine.
Per usare l'indirizzo di spedizione di un ordine precedente o per usare un indirizzo appena aggiunto, scegliere Selezionare gli indirizzi. Nella schermata Selezionare gli indirizzi selezionare uno o più indirizzi e scegliere Seleziona.

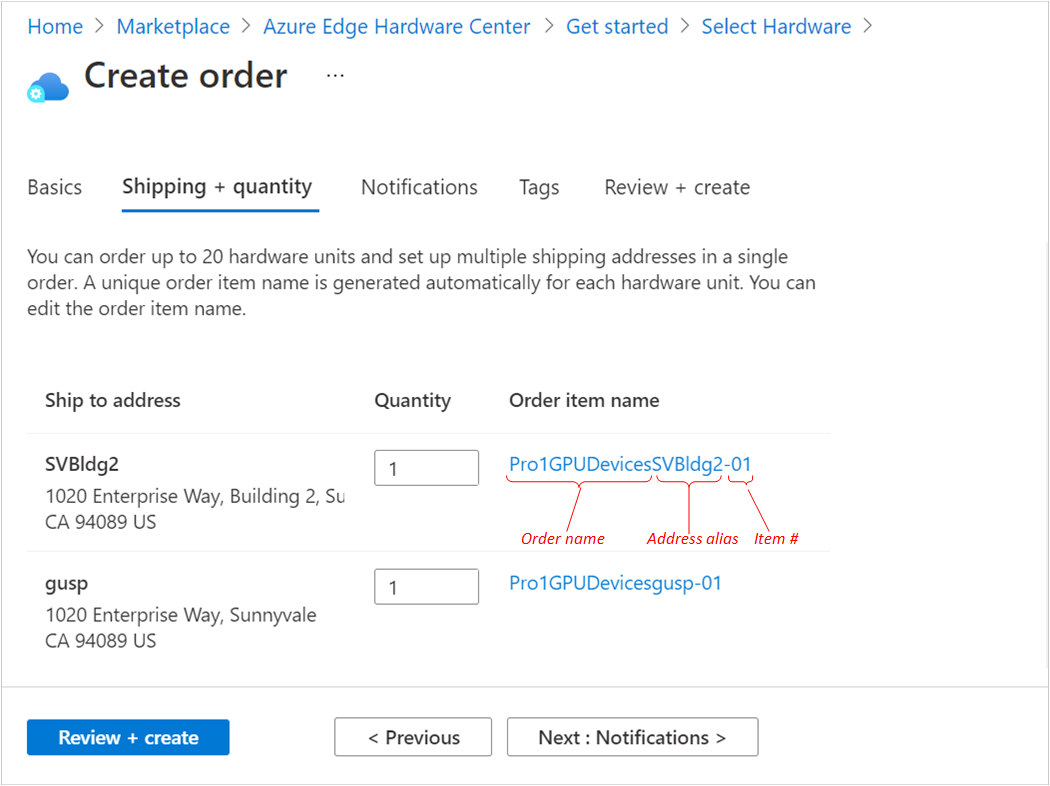

La scheda Spedizione e quantità ora include un articolo separato per ogni indirizzo di spedizione.
Ogni nome dell'articolo dell'ordine include un prefisso (il nome dell'ordine seguito dall'alias dell'indirizzo), con un numero di articolo per ogni dispositivo spedito a tale indirizzo.
Per ogni indirizzo, immettere la Quantità dei dispositivi da spedire nella scheda Spedizione e quantità.
Quando si immette una quantità superiore a 1, dopo il nome dell'articolo dell'ordine compare un'etichetta +n altri.

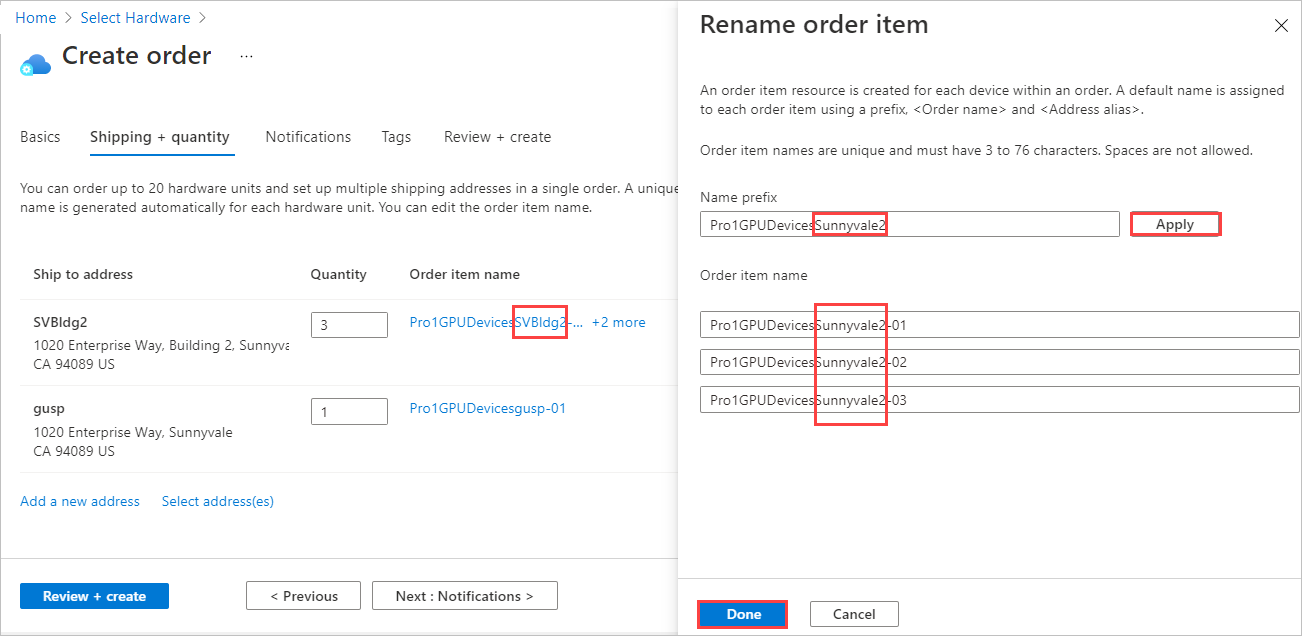

Per modificare i nomi degli articoli dell'ordine, selezionare e fare clic sul nome dell'articolo dell'ordine per aprire il riquadro Rinomina articolo ordine. Per spedire più di un articolo a un indirizzo, selezionare +n altri.
È possibile apportare due tipi di modifica al nome:
Per usare un prefisso del nome diverso per tutti gli articoli dell'ordine, modificare il Prefisso del nome e quindi selezionare Applica, come illustrato nella schermata seguente.
È anche possibile modificare il nome di ogni articolo dell'ordine singolarmente.
Al termine, selezionare Fine.
Selezionare Avanti: Notifiche > per continuare.

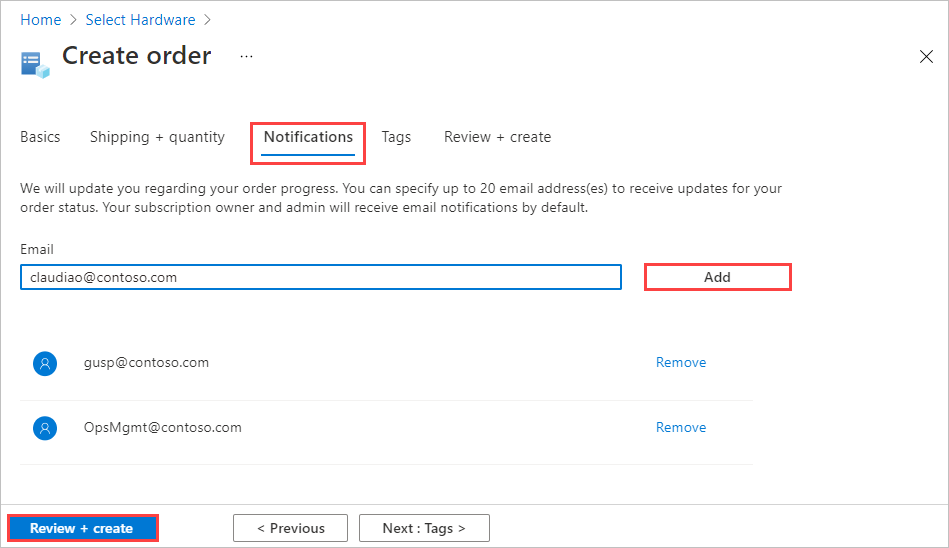

Se si vogliono ricevere notifiche sullo stato di avanzamento dell'ordine, immettere l'indirizzo e-mail per ogni destinatario nella scheda Notifiche.
Per aggiungere un indirizzo e-mail, immettere l'indirizzo e selezionare Aggiungi. È possibile aggiungere fino a 20 indirizzi e-mail.
Al termine, selezionare Rivedi e crea per continuare.

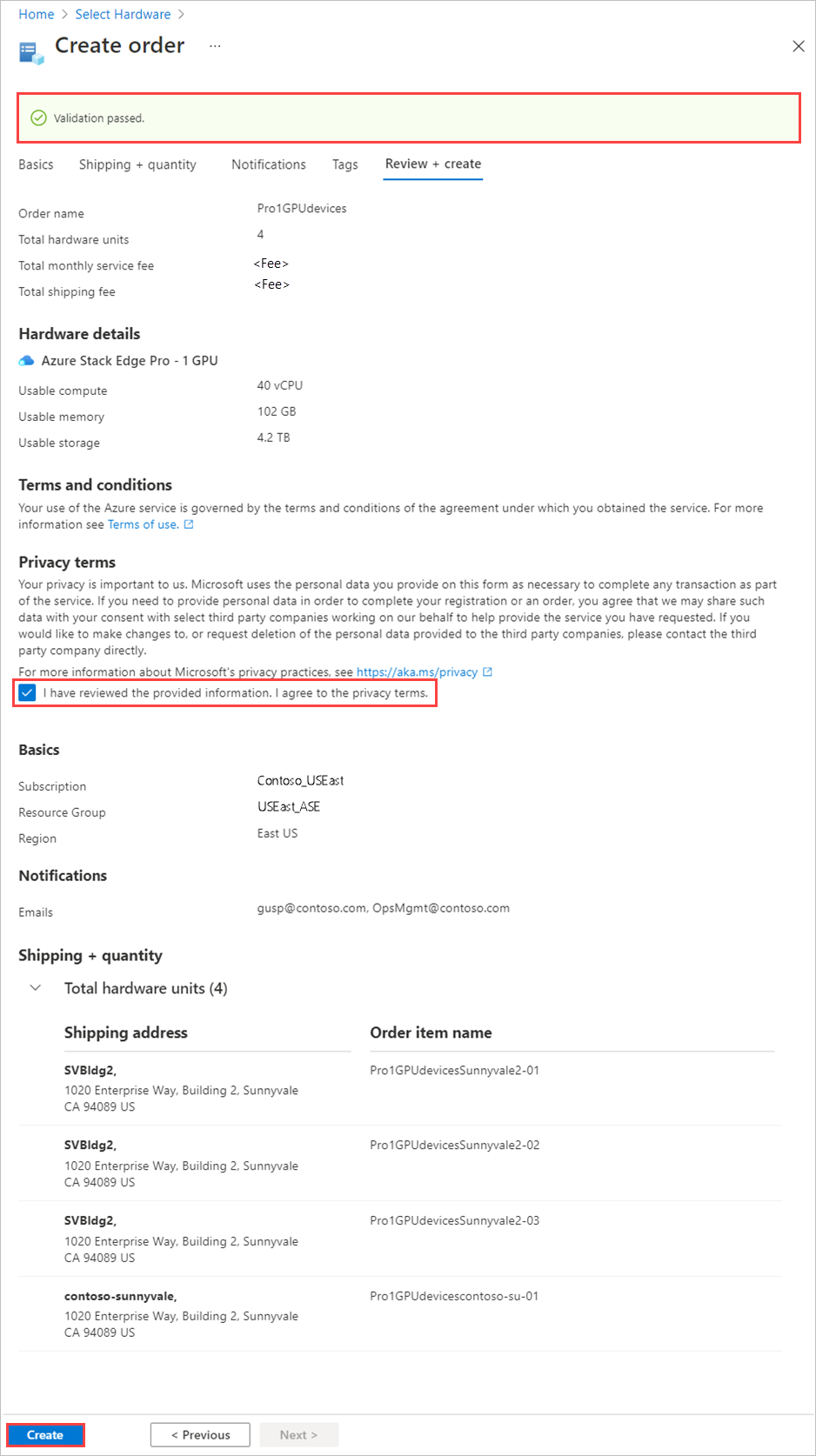

Nella scheda Rivedi e crea:
Rivedere l'ordine. L'ordine viene convalidato automaticamente quando si apre questa schermata. Se viene visualizzato un banner Convalida non riuscita, è necessario risolvere i problemi prima di creare l'ordine.
Esaminare le Condizioni per la privacy e selezionare la casella di controllo per accettarle.
Seleziona Crea.
Durante la distribuzione l'ordine viene aperto nel portale e per ogni articolo dell'ordine è indicato lo stato. Al termine della distribuzione può essere necessario fare clic sulla freccia in giù accanto a Dettagli della distribuzione per visualizzare lo stato dei singoli articoli.

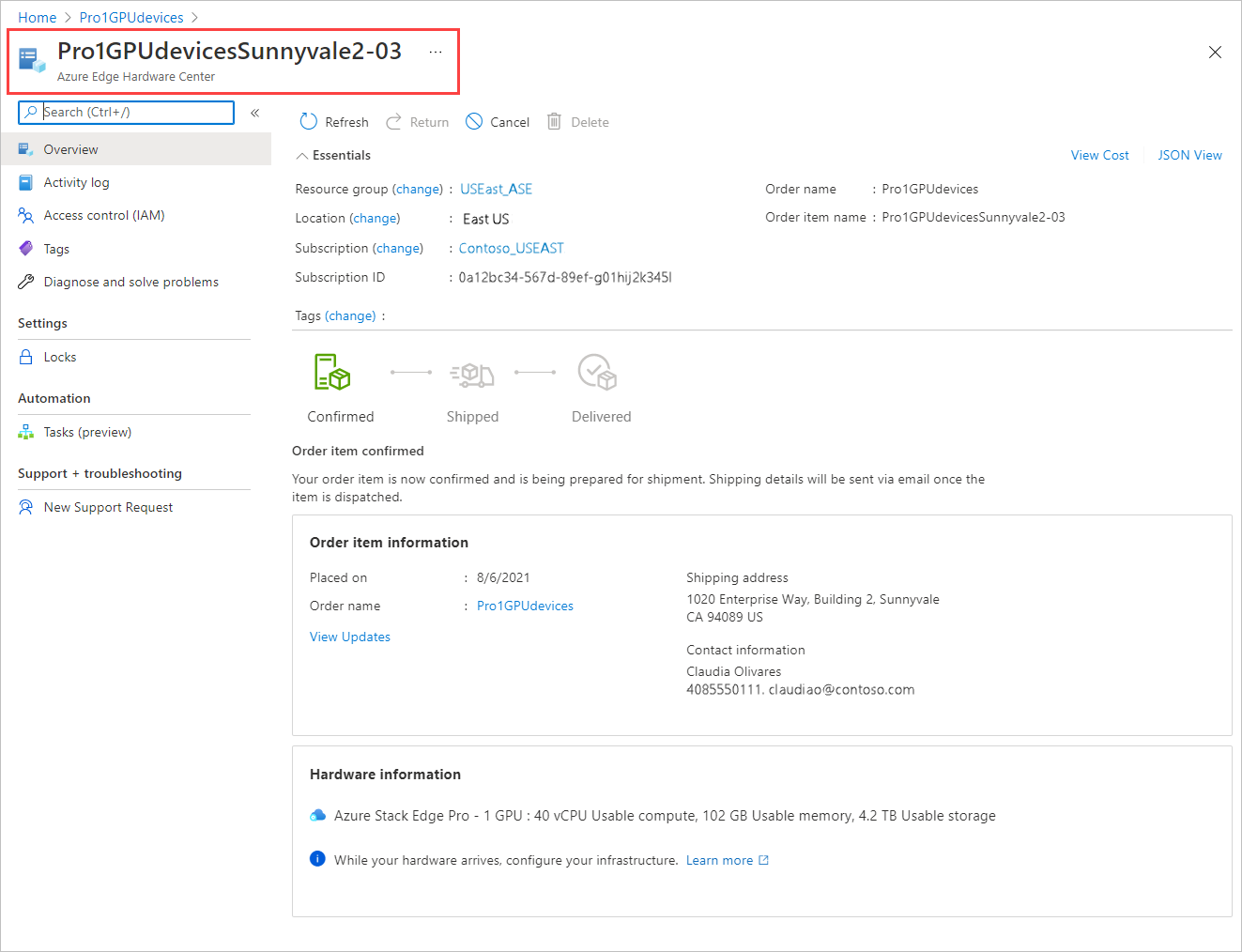

Per visualizzare i dettagli per un articolo dell'ordine, illustrato di seguito, selezionare l'articolo nella colonna Risorsa dei dettagli della distribuzione.
Quando un dispositivo viene spedito (il tag Spedito è verde), ai dettagli dell'articolo viene aggiunta un'opzione Configura hardware. Selezionare questa opzione per creare una risorsa di gestione per il dispositivo in Azure Stack Edge.
La sottoscrizione, il gruppo di risorse e l'area di distribuzione vengono compilati in base all'ordine, ma è possibile modificarli.
Dopo aver attivato il dispositivo, sarà possibile aprire la risorsa di gestione dall'articolo e aprire l'articolo dell'ordine dalla risorsa di gestione.
Creare risorse di gestione per i dispositivi
Per gestire i dispositivi ordinati dal Centro hardware Edge di Azure si creeranno risorse di gestione in Azure Stack Edge.
Quando un dispositivo viene attivato, la risorsa di gestione viene associata all'articolo dell'ordine. Sarà possibile aprire l'articolo dell'ordine dalla risorsa di gestione e aprire la risorsa di gestione dall'articolo dell'ordine.
Dopo la spedizione di un dispositivo, ai dettagli dell'articolo dell'ordine viene aggiunto un collegamento Configura hardware, che consente di aprire direttamente una procedura guidata per la creazione di una risorsa di gestione. È anche possibile usare l'opzione Crea risorsa di gestione in Azure Stack Edge.
Per creare una risorsa di gestione per un dispositivo ordinato tramite il Centro hardware Edge di Azure, seguire questa procedura:
Usare le credenziali di Microsoft Azure per accedere al portale di Azure a questo indirizzo: https://portal.azure.com.

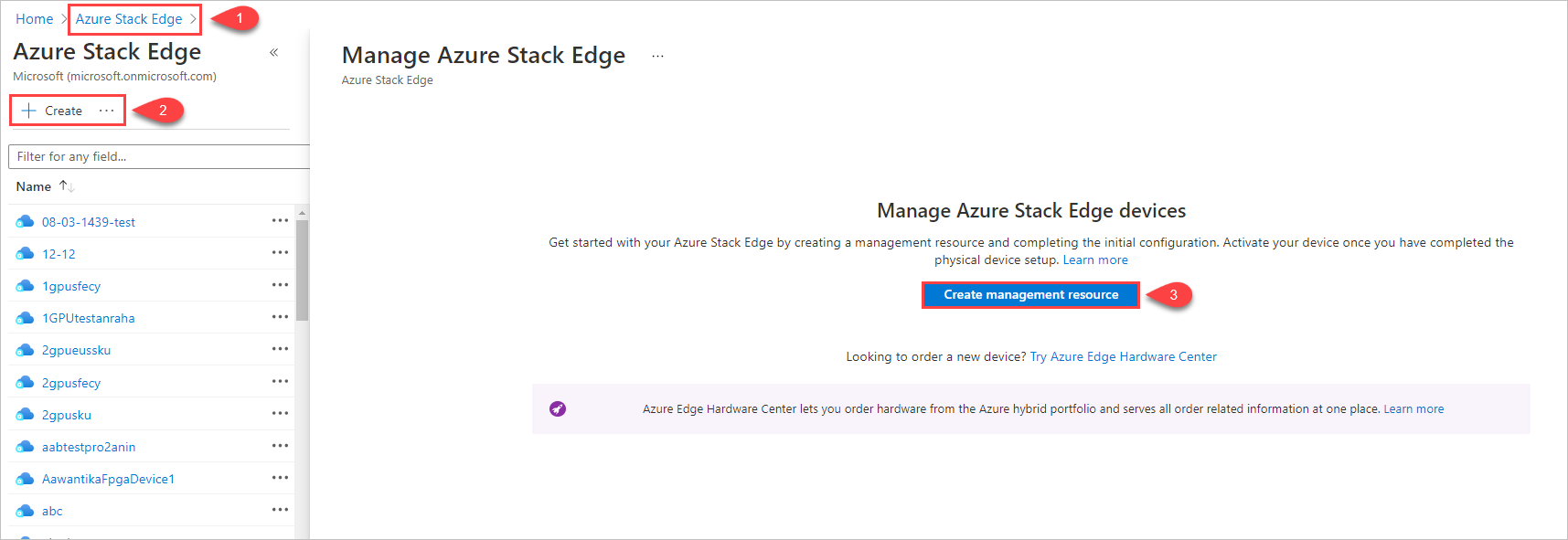

Esistono due modi per iniziare a creare una nuova risorsa di gestione:

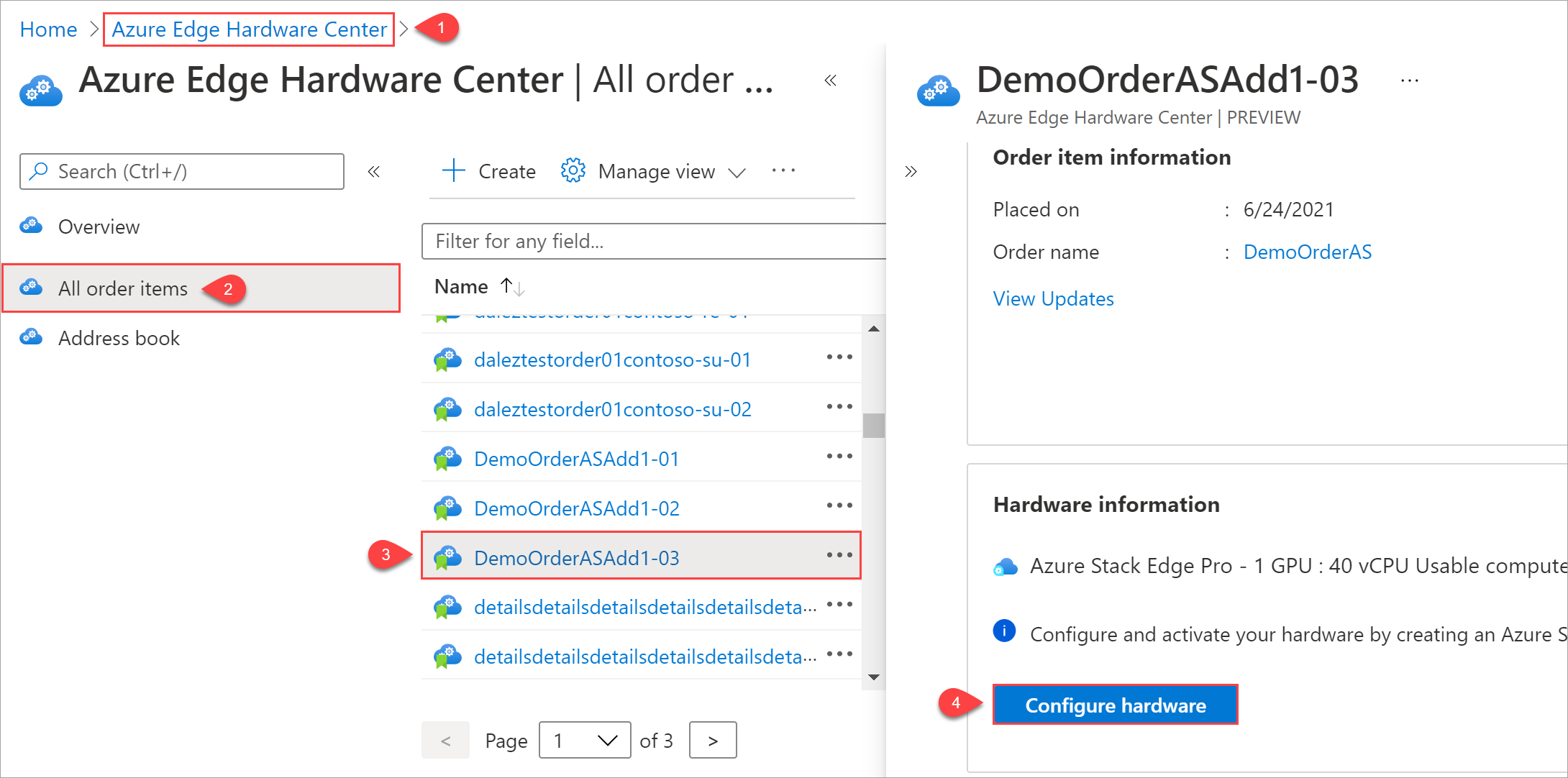

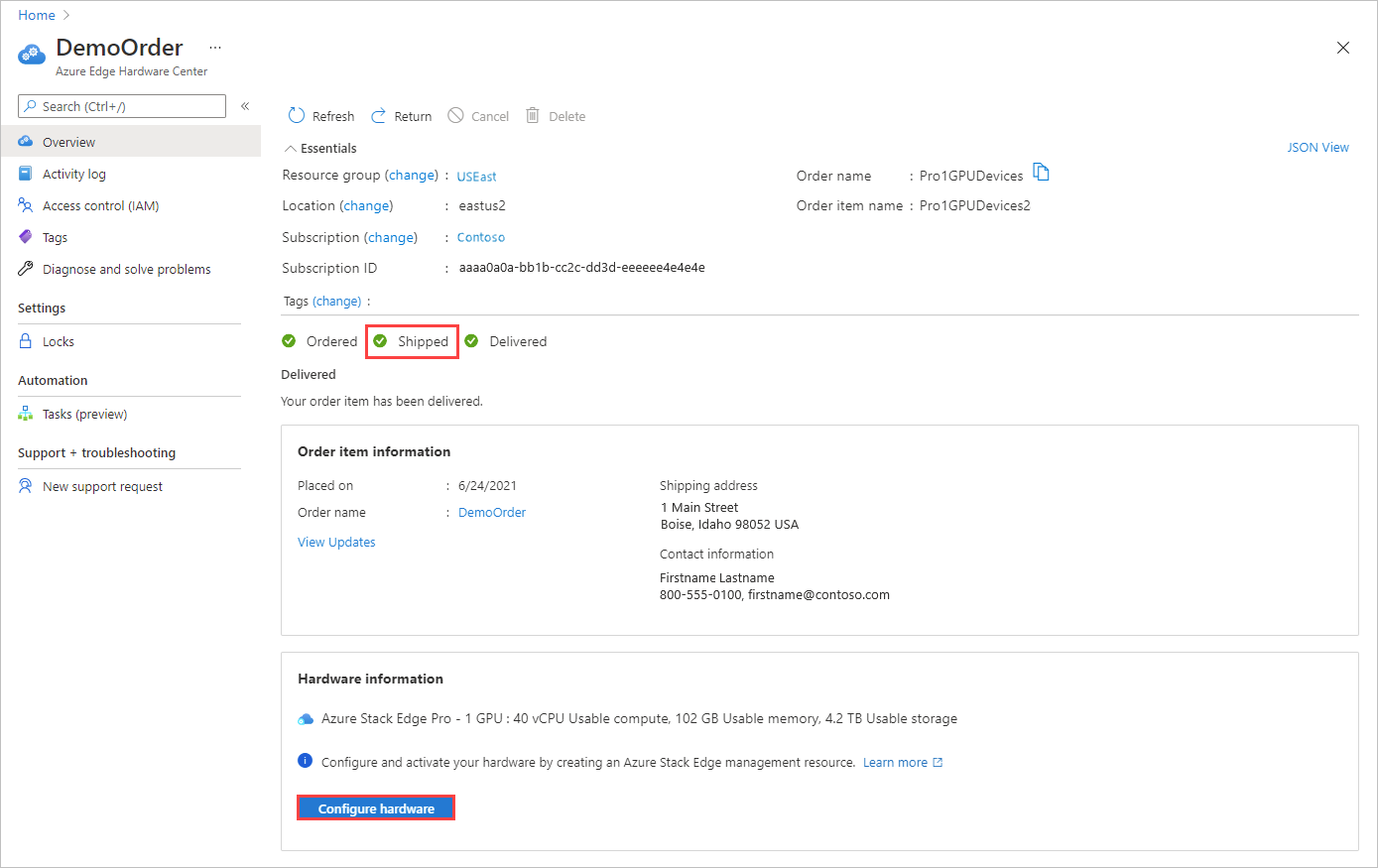

Tramite il Centro hardware Edge di Azure: cercare e selezionare Centro hardware Edge di Azure. Nel Centro hardware visualizzare Tutti gli articoli dell'ordine. Selezionare il Nome dell'articolo. Nella Panoramica dell'articolo selezionare Configura hardware.
L'opzione Configura hardware viene visualizzata dopo la spedizione di un dispositivo.
In Azure Stack Edge: cercare e selezionare Azure Stack Edge. Seleziona + Crea. Selezionare quindi Crea risorsa di gestione.
Si apre la procedura guidata Crea risorsa di gestione.

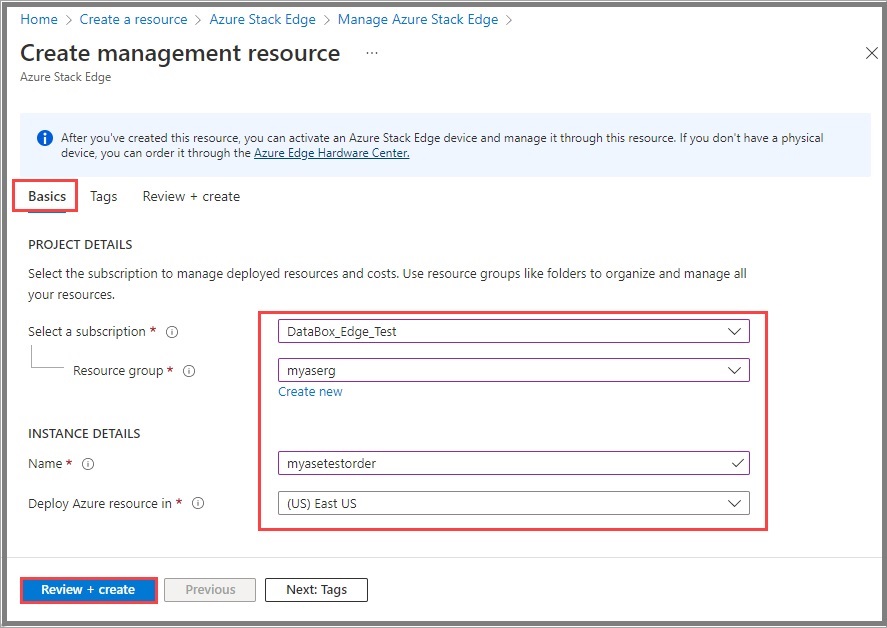

Nella scheda Informazioni di base immettere le impostazioni seguenti:
Impostazione Valore Selezionare una sottoscrizione1 Selezionare la sottoscrizione da usare per la risorsa di gestione. Gruppo di risorse1 Selezionare il gruppo di risorse da usare per la risorsa di gestione. Nome Specificare un nome per la risorsa di gestione. Distribuisci risorsa di Azure in Selezionare il paese o l'area geografica in cui risiederanno i metadati della risorsa di gestione. I metadati possono essere archiviati in una posizione diversa rispetto al dispositivo fisico. 1 Un'organizzazione può usare sottoscrizioni e gruppi di risorse diversi per ordinare i dispositivi rispetto a quelli usati per gestirli.
Selezionare Rivedi e crea per continuare.

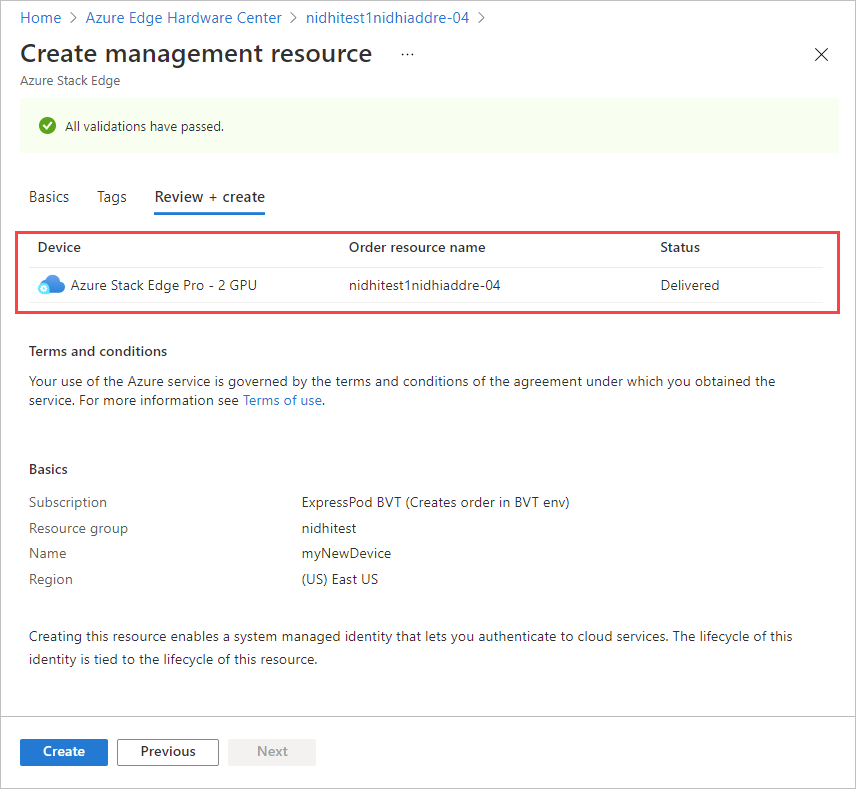

Nella scheda Rivedi e crea esaminare le impostazioni di base per la risorsa di gestione e le condizioni per l'utilizzo. Selezionare Crea.

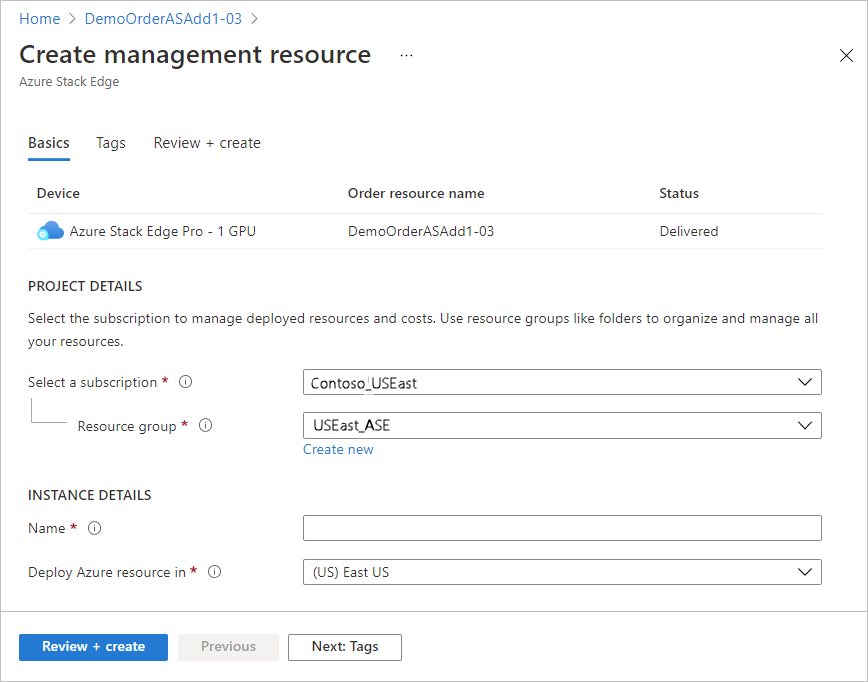

Se questa procedura è stata avviata facendo clic su Configura hardware per un articolo recapitato in un ordine del Centro hardware Edge di Azure, il dispositivo, il nome della risorsa dell'ordine e lo stato dell'ordine sono elencati nella parte superiore della schermata.
Il pulsante Crea non è disponibile finché non vengono superati tutti i controlli di convalida.

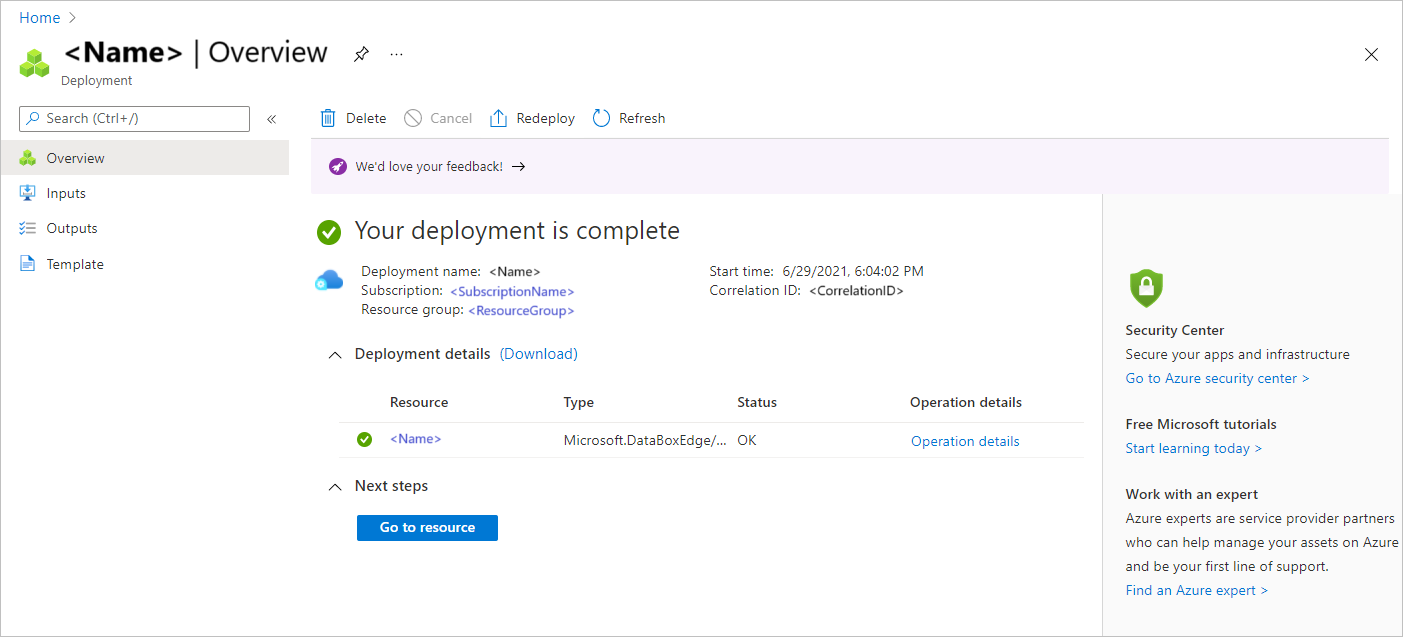

Al termine del processo, viene aperto il riquadro Panoramica per la nuova risorsa.
Ottenere la chiave di attivazione
Quando la risorsa Azure Stack Edge è configurata e operativa, è necessario ottenere la chiave di attivazione. Questa chiave viene usata per attivare il dispositivo Azure Stack Edge Pro e connetterlo alla risorsa. È possibile ottenere questa chiave ora nel portale di Azure.

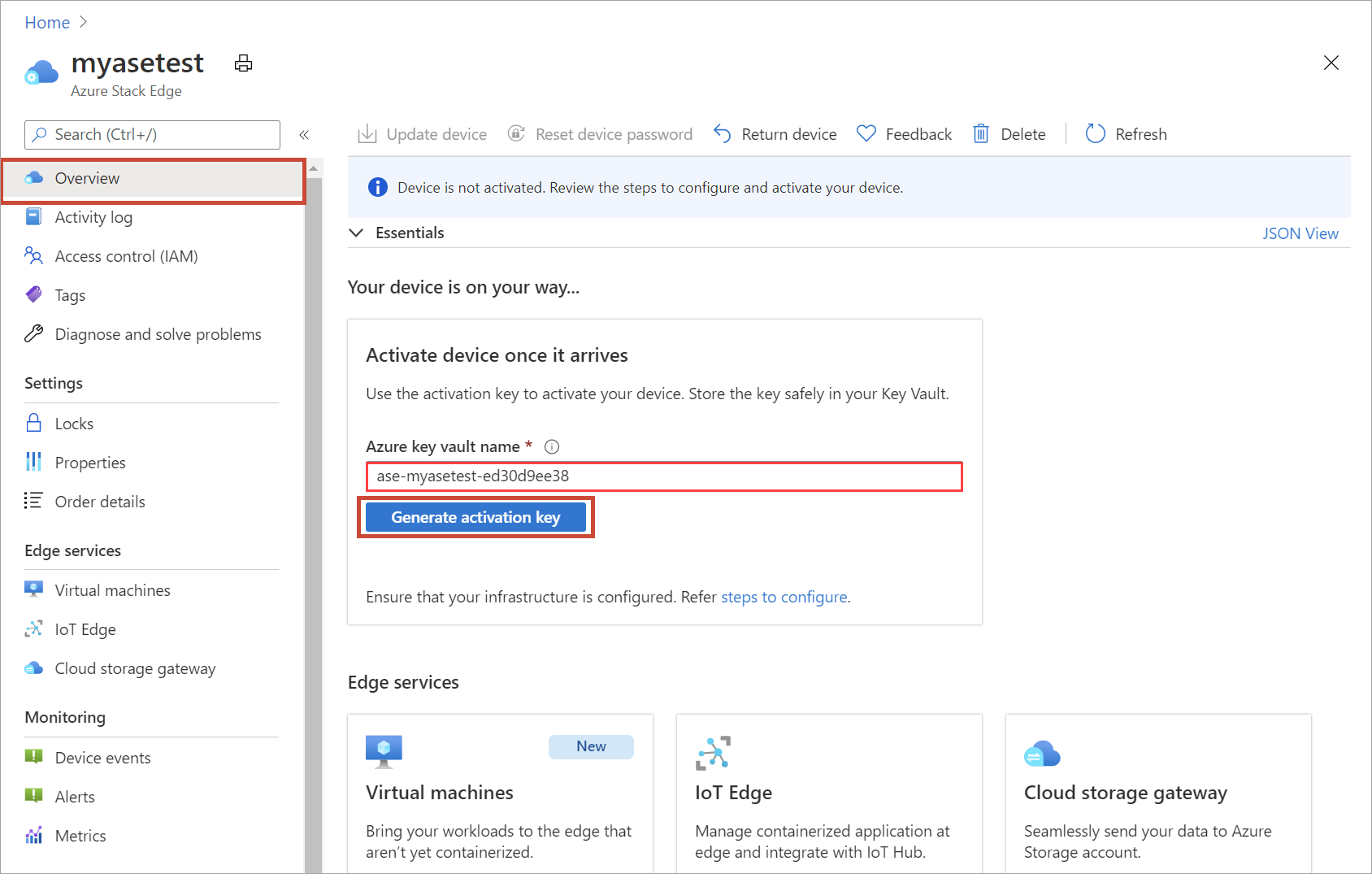

Selezionare la risorsa creata, quindi selezionare Panoramica.
Nel riquadro a destra specificare un nome per l'istanza di Azure Key Vault o accettare il nome predefinito. La lunghezza del nome dell'insieme di credenziali delle chiavi deve essere compresa tra 3 e 24 caratteri.
Viene creato un insieme di credenziali delle chiavi per ogni risorsa Azure Stack Edge attivata con il dispositivo. L'insieme di credenziali delle chiavi consente di archiviare e accedere ai segreti, ad esempio la chiave di integrità del canale per il servizio viene archiviata nell'insieme di credenziali delle chiavi.
Dopo aver specificato un nome dell'insieme di credenziali delle chiavi, selezionare Genera chiave di attivazione per creare una chiave di attivazione.
Attendere alcuni minuti mentre vengono creati l'insieme di credenziali delle chiavi e la chiave di attivazione. Selezionare l'icona di copia per copiare la chiave e salvarla, in modo da poterla usare in seguito.
Importante
- La chiave di attivazione scade tre giorni dopo la generazione.
- Se la chiave è scaduta, generarne una nuova. La chiave precedente non è più valida.
Passaggi successivi
In questa esercitazione sono stati presentati argomenti relativi ad Azure Stack Edge, ad esempio:
- Creazione di una nuova risorsa
- Ottenere la chiave di attivazione
Passare all'esercitazione successiva per informazioni su come installare Azure Stack Edge.
