Avvio rapido: Creare e modificare i circuiti ExpressRoute
Questa guida di avvio rapido illustra come creare un circuito ExpressRoute di Azure usando il portale di Azure e il modello di distribuzione di Azure Resource Manager. È anche possibile controllare lo stato, aggiornare, eliminare o effettuare il deprovisioning di un circuito.
Nel portale sono attualmente disponibili due esperienze di creazione per i circuiti ExpressRoute. La nuova esperienza di creazione dell'anteprima è disponibile tramite questo collegamento di anteprima. L'esperienza di creazione corrente è disponibile tramite il portale di Azure. Per indicazioni su come creare un circuito ExpressRoute con l'esperienza di creazione dell'anteprima, selezionare la scheda Anteprima nella parte superiore della pagina.
Prerequisiti
- Un account Azure con una sottoscrizione attiva. Creare un account gratuitamente.
- Prima di iniziare la configurazione, verificare i prerequisiti e i flussi di lavoro.
Creare un circuito ExpressRoute ed eseguirne il provisioning
Accedere al portale di Azure
Accedere al portale di Azure con questo collegamento di anteprima. Questo collegamento è necessario per accedere alla nuova esperienza di creazione dell'anteprima per un circuito ExpressRoute.
Creare un nuovo circuito ExpressRoute (anteprima)
Importante
Il circuito ExpressRoute viene addebitato dal momento in cui viene emessa una chiave di servizio. Verificare che l'operazione venga eseguita quando il provider di connettività è pronto a effettuare il provisioning del circuito.
Nel menu del portale di Azure selezionare + Crea una risorsa. Cercare ExpressRoute (anteprima) e quindi selezionare Crea.
Selezionare la Sottoscrizione e il Gruppo di risorse per il circuito. Selezionare quindi il tipo di Resilienza per la configurazione.
Resilienza massima (scelta consigliata): questa opzione offre il massimo livello di resilienza per la connettività ExpressRoute. Fornisce due circuiti ExpressRoute con ridondanza locale in due posizioni ExpressRoute diverse.
Nota
La resilienza massima garantisce la massima protezione dalle interruzioni e dagli errori di connettività a livello di posizione in una posizione ExpressRoute. Questa opzione è fortemente consigliata per tutti i carichi di lavoro critici e di produzione.
Resilienza standard: questa opzione offre un singolo circuito ExpressRoute con ridondanza locale in un'unica posizione ExpressRoute.
Nota
La resilienza standard non offre protezione dalle interruzioni a livello di posizione. Questa opzione è adatta per carichi di lavoro non critici e non di produzione.
Immettere o selezionare le informazioni seguenti per il tipo di resilienza corrispondente.
Resilienza massima
Impostazione Valore Usare un circuito esistente o crearne uno nuovo È possibile aumentare la resilienza di un circuito standard esistente selezionando Usa circuito esistente e scegliendo un circuito esistente per la prima posizione. Se si seleziona Usa circuito esistente, è sufficiente configurare il secondo circuito. Se si seleziona Crea nuovo, immettere le informazioni seguenti per entrambi i nuovi circuiti ExpressRoute. Area Selezionare l'area più vicina alla posizione di peering del circuito. Nome Immettere un nome per il circuito ExpressRoute. Tipo di porta Selezionare questa opzione se ci si connette a un provider di servizi o direttamente nella rete globale di Microsoft in un percorso di peering. Percorso di peering (tipo di porta del provider) Selezionare la posizione fisica in cui si sta eseguendo il peering con Microsoft. Provider (tipo di porta del provider) Selezionare il provider di servizi Internet a cui verrà richiesto il servizio. Risorsa ExpressRoute Direct (tipo di porta diretta) Selezionare la risorsa ExpressRoute Direct da usare. Larghezza di banda Selezionare la larghezza di banda per il circuito ExpressRoute. SKU Selezionare lo SKU per il circuito ExpressRoute. È possibile specificare Locale per ottenere lo SKU locale, Standard per ottenere lo SKU Standard o Premium per il componente aggiuntivo Premium. È possibile passare da Local, Standard e Premium. Modello di fatturazione Selezionare il tipo di fatturazione per l'addebito dei dati in uscita. È possibile specificare A consumo per un piano dati a consumo e Senza limiti per un piano dati illimitato. È possibile cambiare il tipo di fatturazione da A consumo a Senza limiti. Importante
- La località peer indica la posizione fisica di peering con Microsoft. Questo percorso non è collegato alla proprietà "Location", ovvero all'area geografica in cui si trova il provider di risorse di rete di Azure. Dal momento che non sono collegati, è consigliabile scegliere un provider di risorse di rete geograficamente vicino alla posizione di peering del circuito.
- Non è possibile modificare lo SKU da Standard/Premium a Locale nel portale di Azure. Per effettuare il downgrade dello SKU a Locale, è possibile usare Azure PowerShell o l'interfaccia della riga di comando di Azure.
- Non è possibile modificare il tipo da Illimitato ad A consumo.
Completare le stesse informazioni per il secondo circuito ExpressRoute. Quando si seleziona una posizione ExpressRoute per il secondo circuito, vengono fornite informazioni sulle distanze dal primo percorso ExpressRoute. Queste informazioni consentono di selezionare la seconda posizione di ExpressRoute.
Resilienza elevata
Per la resilienza elevata, selezionare uno dei provider di servizi ExpressRoute Metro supportati e la posizione di peering corrispondente. Ad esempio, Megaport come Provider e Amsterdam Metro come località di peering. Per altre informazioni, vedere ExpressRoute Metro.
Resilienza standard
Per la resilienza standard, è sufficiente immettere le informazioni per un circuito ExpressRoute.
Selezionare Rivedi e crea e quindi Crea per distribuire il circuito ExpressRoute.
Accedere al portale di Azure
Da un browser, accedere al portale di Azure ed eseguire l'accesso con l'account Azure.
Creare un nuovo circuito ExpressRoute
Importante
Il circuito ExpressRoute viene addebitato dal momento in cui viene emessa una chiave di servizio. Verificare che l'operazione venga eseguita quando il provider di connettività è pronto a effettuare il provisioning del circuito.
Nel menu del portale di Azure selezionare + Crea una risorsa. Cercare ExpressRoute e quindi selezionare Crea.
Nella pagina Crea ExpressRoute. Specificare Gruppo di risorse, Area e Nome per il circuito. Selezionare quindi Avanti: Configurazione >.
Impostazione Valore Gruppo di risorse Selezionare Crea nuovo. Immettere ExpressRouteResourceGroup Selezionare OK. Area West US 2 Nome TestERCircuit Quando si inseriscono i valori in questa pagina, assicurarsi di specificare il livello di SKU (Locale, Standard o Premium) e il modello di fatturazione della misurazione dei dati (Senza limiti o A consumo) corretti.
Impostazione Descrizione Tipo di porta Selezionare questa opzione se ci si connette a un provider di servizi o direttamente nella rete globale di Microsoft in un percorso di peering. Crea nuovo o importa dalla versione classica Selezionare se si sta creando un nuovo circuito o se si esegue la migrazione di un circuito classico ad Azure Resource Manager. Provider Selezionare il provider di servizi Internet a cui verrà richiesto il servizio. Località peer Selezionare la posizione fisica in cui si sta eseguendo il peering con Microsoft. SKU Selezionare lo SKU per il circuito ExpressRoute. È possibile specificare Locale per ottenere lo SKU locale, Standard per ottenere lo SKU Standard o Premium per il componente aggiuntivo Premium. È possibile passare da Local, Standard e Premium. Modello di fatturazione Selezionare il tipo di fatturazione per l'addebito dei dati in uscita. È possibile specificare A consumo per un piano dati a consumo e Senza limiti per un piano dati illimitato. È possibile cambiare il tipo di fatturazione da A consumo a Senza limiti. Consenti operazioni classiche Abilitare questa opzione per consentire alle reti virtuali classiche di collegarsi al circuito. Importante
- La località peer indica la posizione fisica di peering con Microsoft. Questo percorso non è collegato alla proprietà "Location", ovvero all'area geografica in cui si trova il provider di risorse di rete di Azure. Dal momento che non sono collegati, è consigliabile scegliere un provider di risorse di rete geograficamente vicino alla posizione di peering del circuito.
- Non è possibile modificare lo SKU da Standard/Premium a Locale nel portale di Azure. Per effettuare il downgrade dello SKU a Locale, è possibile usare Azure PowerShell o l'interfaccia della riga di comando di Azure.
- Non è possibile modificare il tipo da Illimitato ad A consumo.
Selezionare Rivedi e crea e quindi Crea per distribuire il circuito ExpressRoute.
Visualizzare circuiti e proprietà
Visualizzare tutti i circuiti
È possibile visualizzare tutti i circuiti creati cercando circuiti ExpressRoute nella casella di ricerca nella parte superiore del portale.
Tutti i circuiti ExpressRoute creati nella sottoscrizione vengono visualizzati qui.
Visualizzare le proprietà
Selezionare il circuito desiderato per visualizzare le relative proprietà. Nella pagina Panoramica del circuito, si trova la Chiave del servizio. Per completare il processo di provisioning, fornire la chiave del servizio al provider di servizi. La chiave del servizio è univoca per il circuito.
Inviare la chiave di servizio al provider di connettività per il provisioning
In questa pagina Stato provider indica lo stato corrente del provisioning sul lato provider di servizi. Stato circuito fornisce lo stato sul lato Microsoft. Per altre informazioni sullo stato di provisioning dei circuiti, vedere l'articolo relativo ai flussi di lavoro .
Quando si crea un nuovo circuito ExpressRoute, il circuito ha lo stato seguente:
Stato provider: Senza provisioning
Stato circuito: Abilitato
Il circuito passa allo stato seguente quando è in corso l'abilitazione da parte del provider di connettività:
Stato provider: Provisioning in corso
Stato circuito: Abilitato
Per poterlo usare, il circuito ExpressRoute deve avere lo stato seguente:
Stato provider: Provisioning eseguito
Stato circuito: Abilitato
Controllare periodicamente lo stato e la condizione della chiave del circuito
Selezionare il circuito desiderato per visualizzare le relative proprietà. Prima di continuare, controllare che Stato provider sia passato a Provisioning eseguito.
Creare la configurazione di routing
Per istruzioni dettagliate, vedere l'articolo relativo alla configurazione del routing per un circuito ExpressRoute per creare e modificare i peering del circuito.
Importante
Queste istruzioni si applicano solo ai circuiti creati con provider di servizi che offrono servizi di connettività di livello 2. Se si usa un provider di servizi che offre servizi gestiti di livello 3 (di solito una VPN IP, come MPLS), il provider di connettività configura e gestisce il routing per conto dell'utente.
Collegare una rete virtuale a un circuito ExpressRoute
Collegare quindi una rete virtuale al circuito ExpressRoute. Fare riferimento all'articolo Collegare una rete virtuale a un circuito ExpressRoute quando si usa il modello di distribuzione di Resource Manager.
Ottenere lo stato di un circuito ExpressRoute
È possibile visualizzare lo stato di un circuito selezionando il circuito e visualizzando la pagina Panoramica.
Modifica di un circuito ExpressRoute
È possibile modificare determinate proprietà di un circuito ExpressRoute senza conseguenze per la connettività. È possibile modificare la larghezza di banda, lo SKU e il modello di fatturazione e consentire operazioni classiche nella pagina Configurazione. Per informazioni sui limiti e le limitazioni, vedere Domande frequenti su ExpressRoute.
È possibile eseguire le attività seguenti senza tempi di inattività:
Abilitare o disabilitare un componente aggiuntivo ExpressRoute Premium per il circuito ExpressRoute.
Importante
La modifica dello SKU da Standard/Premium a Locale non è supportata nel portale di Azure. Per effettuare il downgrade dello SKU a Locale, è possibile usare Azure PowerShell o l'interfaccia della riga di comando di Azure.

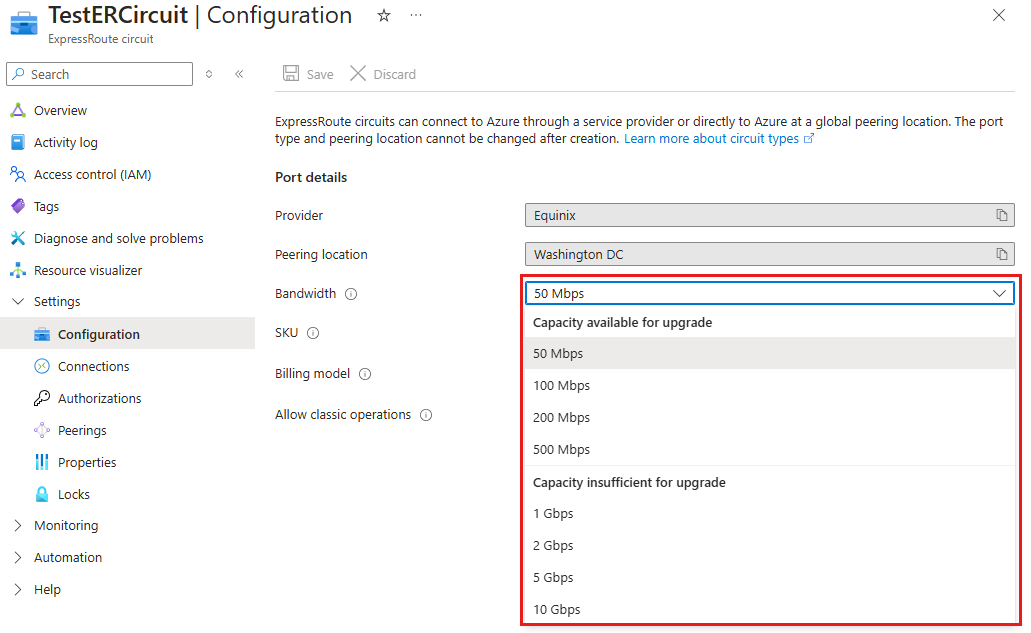

Aumentare la larghezza di banda del circuito ExpressRoute, a condizione che nella porta sia disponibile capacità.
Importante
- Il downgrade della larghezza di banda di un circuito non è supportato.
- Per determinare se è disponibile capacità per un aggiornamento della larghezza di banda, inviare una richiesta di supporto.
Modificare il piano di misurazione da Dati a consumo a Dati senza limiti.
Importante
La modifica del piano di misurazione da Dati senza limiti a Dati a consumo non è supportata.
È possibile abilitare e disabilitare l'opzione Consenti operazioni classiche.
Importante
Se la capacità sulla porta esistente non è sufficiente, potrebbe essere necessario ricreare il circuito ExpressRoute. Il circuito non può essere aggiornato se in tale posizione non è disponibile capacità aggiuntiva.
Anche se è possibile aggiornare facilmente la banda larga, non è possibile ridurre la larghezza di banda di un circuito ExpressRoute senza interruzioni. Il downgrade della larghezza di banda richiede il deprovisioning del circuito ExpressRoute e quindi il provisioning di un nuovo circuito ExpressRoute.
L'operazione di disabilitazione del componente aggiuntivo Premium può avere esito negativo se si usano risorse superiori a quelle consentite per il circuito standard.
Per modificare un circuito ExpressRoute, selezionare Configurazione.
Deprovisioning di un circuito ExpressRoute

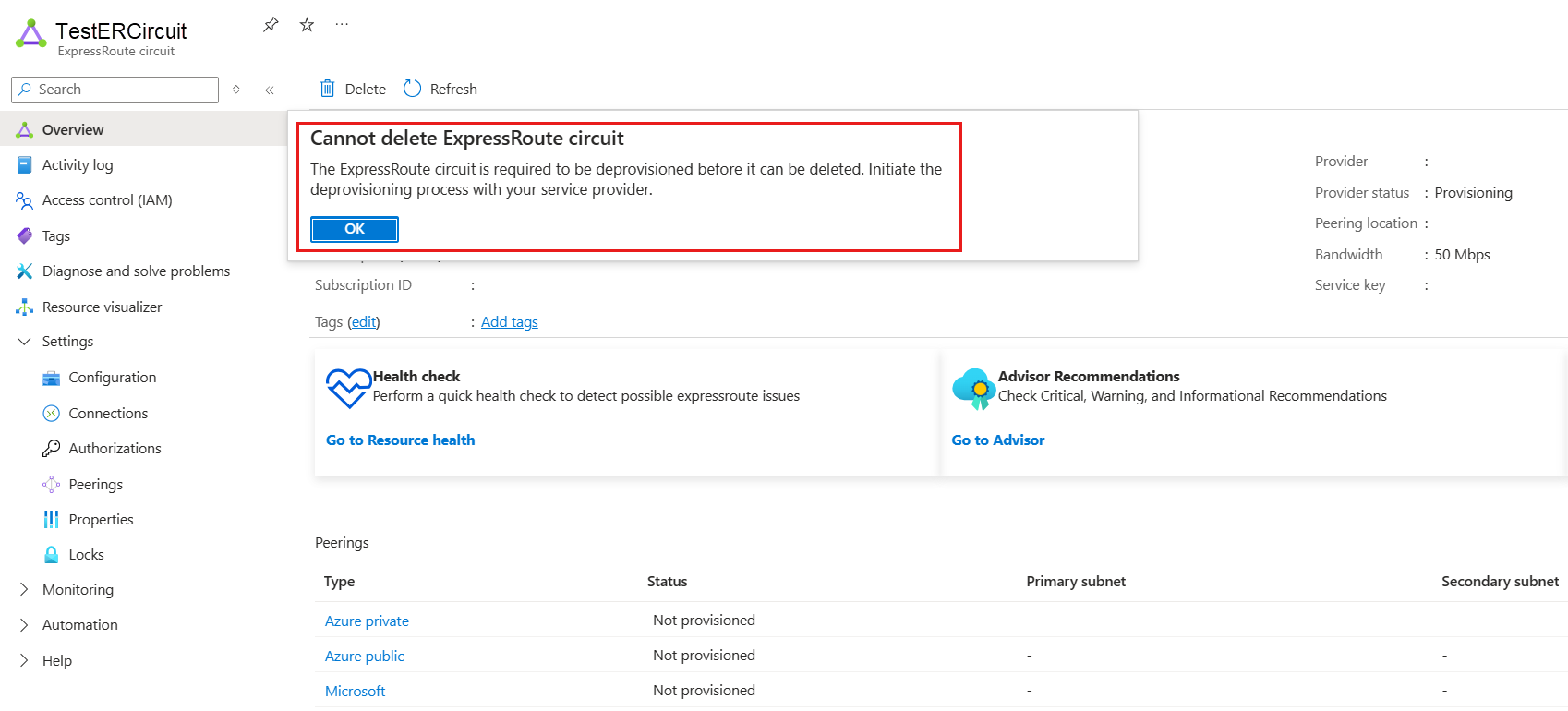

Se lo stato di provisioning del provider del servizio del circuito ExpressRoute è Provisioning in corso o Provisioning eseguito, è necessario collaborare con il provider di servizi per eseguire il deprovisioning del circuito sul lato del provider. Le risorse continuano a essere riservate e la fatturazione continuerà a essere applicata finché il provider di servizi non avrà completato il deprovisioning del circuito e inviato una notifica a Microsoft.
Nota

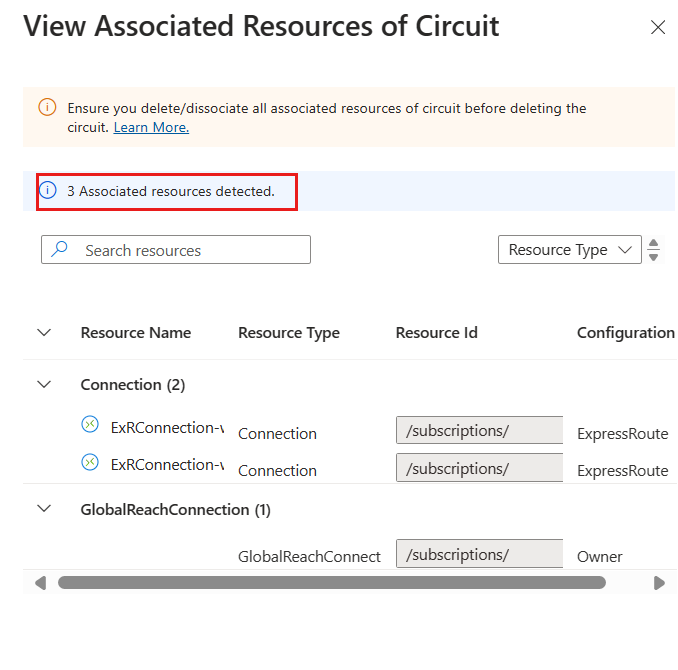

- È necessario scollegare tutte le reti virtuali dal circuito ExpressRoute prima di effettuare il deprovisioning. Se l'operazione non riesce, controllare se sono presenti reti virtuali collegate al circuito.
- Se il provider di servizi ha eseguito il deprovisioning del circuito, ovvero lo stato di provisioning del provider di servizi è impostato su Senza provisioning, è possibile eliminare il circuito. Viene così interrotta la fatturazione per il circuito.
Pulire le risorse
È possibile eliminare il circuito ExpressRoute selezionando l'icona Elimina. Verificare che lo stato del provider sia Senza provisioning prima di procedere.
Passaggi successivi
Dopo aver creato il circuito, continuare con i passaggi seguenti:
