Questo articolo illustra come usare la funzionalità Mappe route per contrassegnare le route usando il portale di Azure. Per altre informazioni sulle mappe route della rete WAN virtuale, vedere Informazioni sulle mappe di route.
Prerequisiti
Verificare di aver soddisfatto i criteri seguenti prima di iniziare la configurazione:
La rete WAN virtuale (VWAN) è già configurata con una connessione (S2S, P2S o ExpressRoute).
- Per la procedura per creare una rete WAN virtuale con una connessione da sito a sito, vedere Esercitazione : Creare una connessione da sito a sito con rete WAN virtuale.
- Per la procedura per creare una rete WAN virtuale con una connessione VPN P2S utente, vedere Esercitazione: Creare una connessione VPN P2S utente con rete WAN virtuale.
Assicurati di visualizzare Informazioni sulle mappe di route per considerazioni e limitazioni, prima di procedere con i passaggi di configurazione.
Progettazione

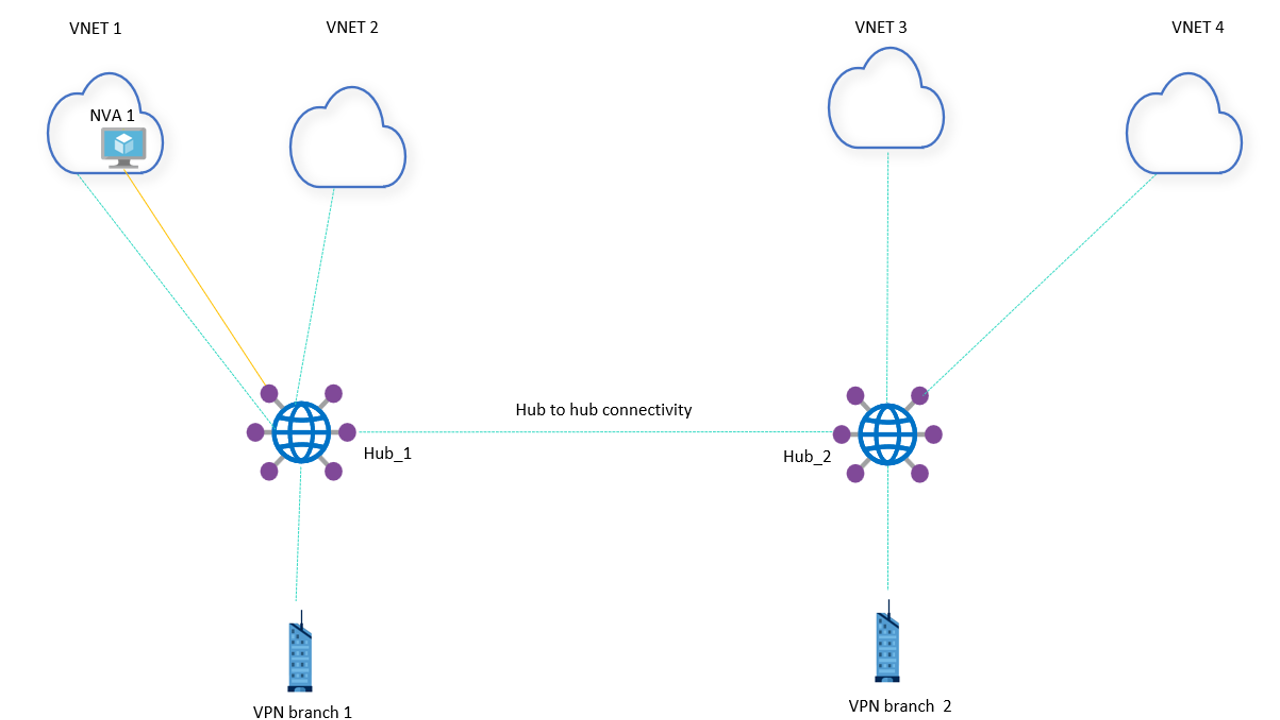

In questa situazione, abbiamo due hub. L'hub 1 ha 2 reti virtuali e una succursale VPN. Una delle reti virtuali dispone di un'appliance virtuale di rete con peering sull'hub. Hub 2 include anche 2 reti virtuali e una succursale VPN.
Ecco l'indirizzamento per questo ambiente:
| Risorsa | Spazio di indirizzi |
|---|---|
| Hub 1 | 192.168.1.0/24 |
| Hub 2 | 192.168.2.0/24 |
| Rete virtuale 1 | 10.1.0.0/24 |
| Rete virtuale 2 | 10.2.0.0/24 |
| Rete virtuale 3 | 10.3.0.0/24 |
| Rete virtuale 4 | 10.4.0.0/24 |
| Ramo VPN 1 | 10.122.1.0/24, 10.122.2.0/24, 10.122.3.0/24, 10.100.0.0/16 |
| Ramo VPN 2 | 10.200.0.0/16 |
| NVA 1 | 10.150.1.0/24, 10.150.2.0/24, 10.150.3.0/24, 10.150.4.0/24 |
Scenario: Uso delle community BGP per contrassegnare le route

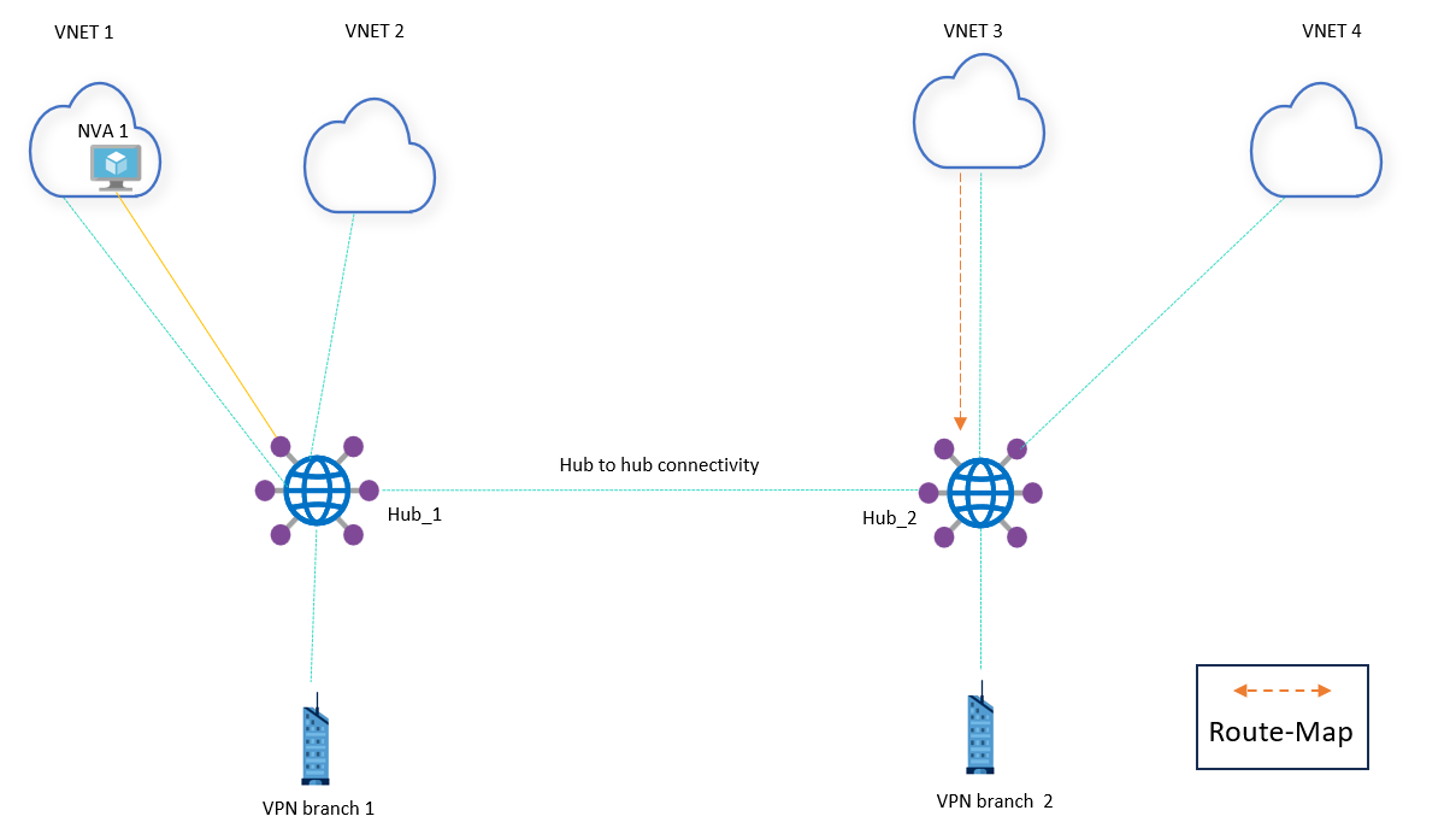

In questo scenario, l'obiettivo è contrassegnare la route 10.5.0.192/26 dalla rete virtuale 3 nell'Hub 2 con ASN 3356:70
Flusso di lavoro

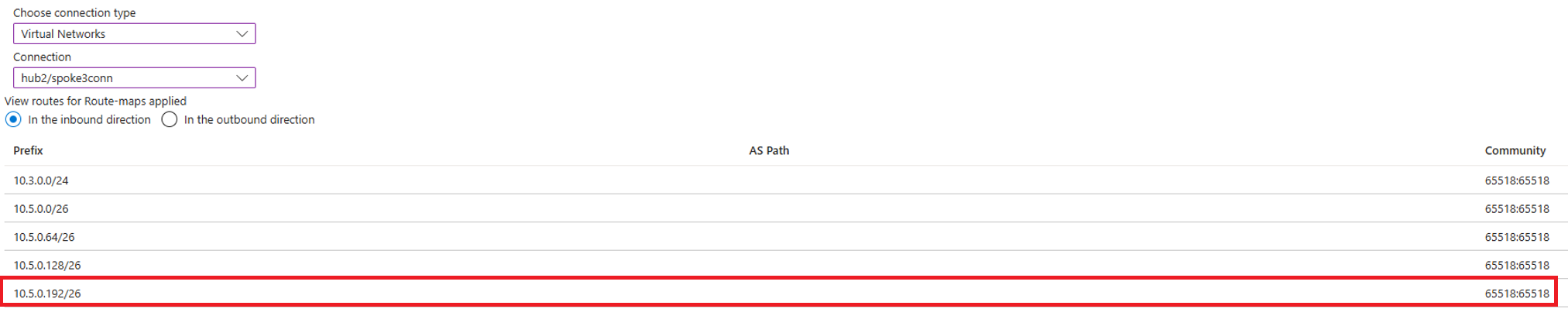

Usare il dashboard di mappe di route nell'hub 2 per verificare che la community BGP sulla route 10.5.0.192/26 venga pubblicizzata dalla connessione di rete virtuale.

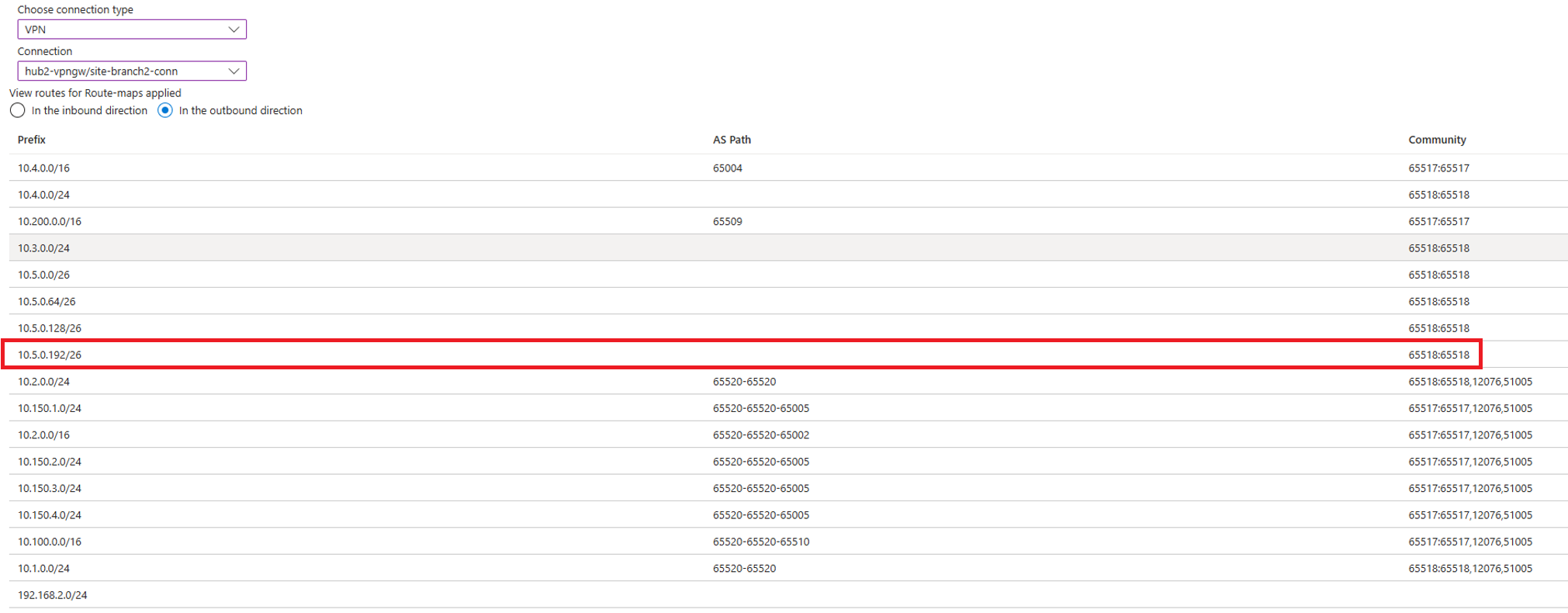

Esaminare il dashboard Route-Map per la VPN Brach per verificare la community BGP sulla route per 10.5.0.192/26. L'obiettivo è variare le route inviate in locale.
Creare un Route-Map per contrassegnare la route. Se questa è la prima volta che si crea una mappa route, vedere Come configurare le mappe route per altre informazioni.

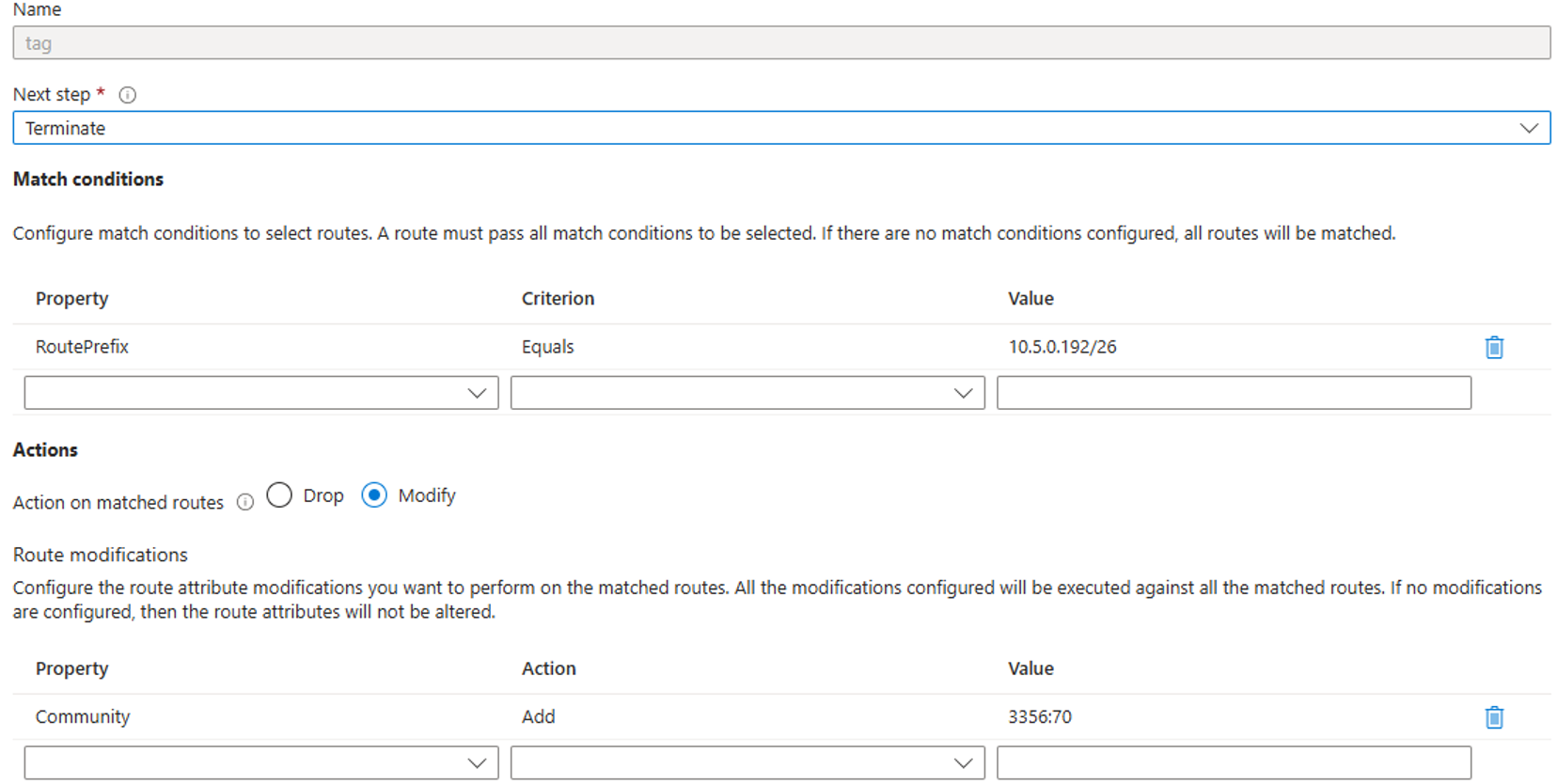

Le Mappe di route avranno una regola di corrispondenza per il percorso 10.5.0.192/26. Verrà selezionata l'azione modifica. La modifica della route include un componente aggiuntivo per la community 3356:70.

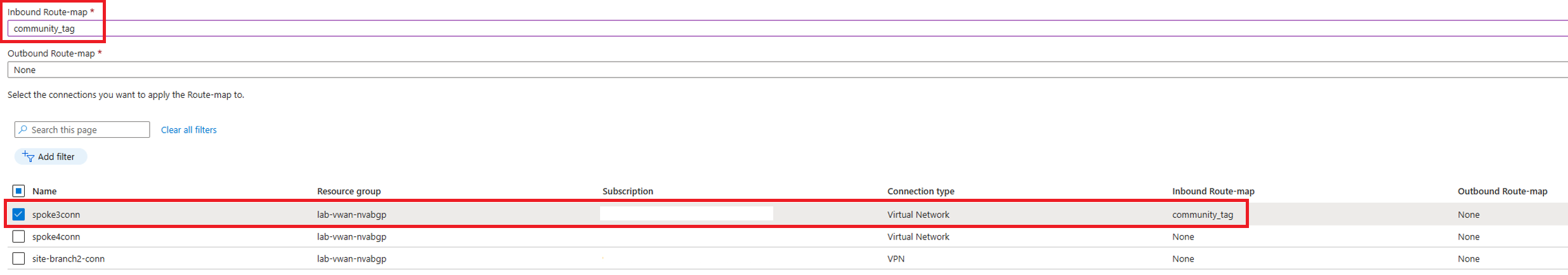

Applicare il Route-Map sulla connessione alla rete virtuale 3. Il Route-Map verrà applicato nella direzione in ingresso.

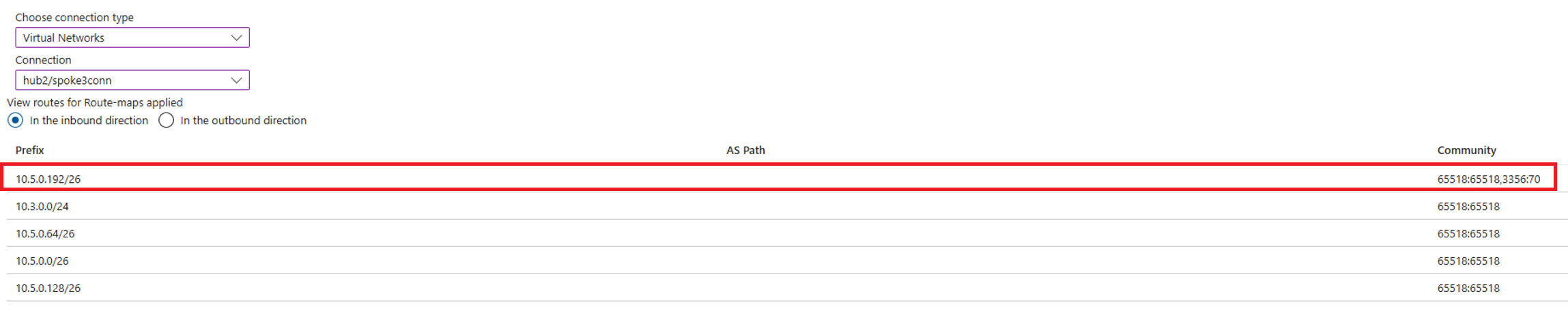

Usando il dashboard Route-Map nell'hub 2, verificare che la route 10.5.0.192/26 abbia la community BGP di 3356:70 aggiunta nella connessione alla rete virtuale 3.

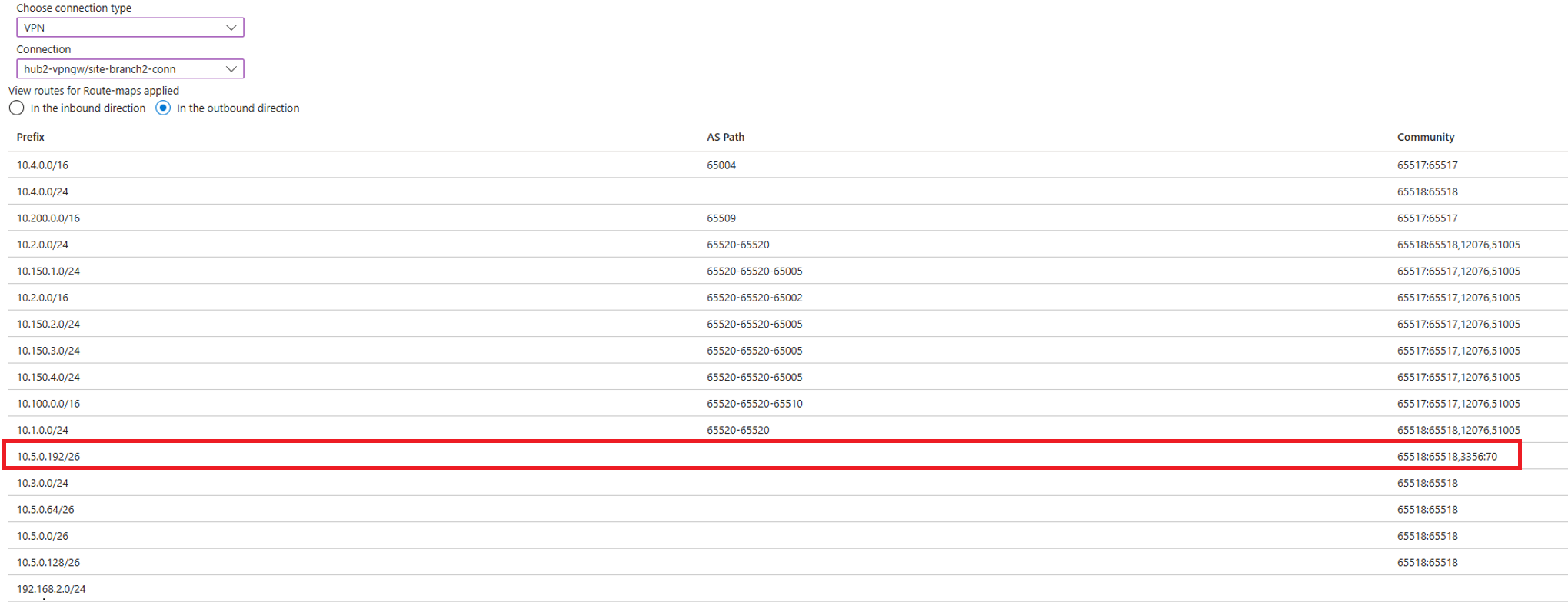

Esaminare il dashboard Route-Map per la connessione al ramo VPN per verificare che la route 10.5.0.192/26 abbia la community BGP 3356:70 pubblicizzata alla succursale VPN 2.
Passaggi successivi
- Per monitorare le route, il percorso AS e le community BGP, usare la dashboard Mappe di route.
- Per altre informazioni sulle mappe percorso, vedere Informazioni su Route-maps.
