La funzionalità 3D in Windows Presentation Foundation (WPF) consente agli sviluppatori di disegnare, trasformare e animare grafica 3D sia nel markup che nel codice procedurale. Gli sviluppatori possono combinare grafica 2D e 3D per creare controlli avanzati, fornire illustrazioni complesse dei dati o migliorare l'esperienza utente dell'interfaccia di un'applicazione. Il supporto 3D in WPF non è progettato per offrire una piattaforma di sviluppo di giochi completa. In questo argomento viene fornita una panoramica delle funzionalità 3D nel sistema grafico WPF.
3D in un contenitore 2D
Il contenuto grafico 3D in WPF viene incapsulato in un elemento , Viewport3D, che può partecipare alla struttura di elementi bidimensionali. Il sistema grafico considera Viewport3D come un elemento visivo bidimensionale come molti altri in WPF. Viewport3D funge da finestra, ovvero un viewport, in una scena tridimensionale. In modo più accurato, si tratta di una superficie su cui viene proiettata una scena 3D.
In un'applicazione 2D convenzionale usare Viewport3D come un altro elemento contenitore, ad esempio Grid o Canvas. Sebbene sia possibile usare Viewport3D con altri oggetti di disegno 2D nello stesso grafico della scena, non è possibile interpenetrare oggetti 2D e 3D all'interno di un Viewport3D. In questo argomento verrà illustrato come disegnare grafica 3D all'interno di Viewport3D.
Spazio delle coordinate 3D
Il sistema di coordinate WPF per la grafica 2D individua l'origine nell'angolo superiore sinistro dell'area di rendering (in genere lo schermo). Nel sistema 2D, i valori positivi dell'asse x procedono verso destra e i valori positivi dell'asse y procedono verso il basso. Nel sistema di coordinate 3D, tuttavia, l'origine si trova al centro dell'area di rendering, con valori positivi dell'asse x che procede verso destra ma i valori positivi dell'asse y procedendo verso l'alto e i valori positivi dell'asse z che procedono verso l'esterno dall'origine, verso il visualizzatore.
CoordSystem-1
Rappresentazioni convenzionali del sistema di coordinate 2D e 3D
Lo spazio definito da questi assi è la cornice di riferimento fissa per gli oggetti 3D in WPF. Mentre si costruiscono modelli in questo spazio e si creano luci e fotocamere per visualizzarli, è utile distinguere questo sistema di riferimento fisso, o "spazio mondo", dal sistema di riferimento locale creato per ogni modello quando si applicano trasformazioni ad esso. Ricorda anche che gli oggetti nello spazio globale potrebbero apparire completamente diversi, o non essere affatto visibili, a seconda delle impostazioni della luce e della fotocamera, ma la posizione della fotocamera non modifica la posizione degli oggetti nello spazio globale.
Fotocamere e proiezioni
Gli sviluppatori che lavorano in 2D sono abituati a posizionare primitive di disegno su uno schermo bidimensionale. Quando crei una scena 3D, è importante ricordare che stai davvero creando una rappresentazione 2D di oggetti 3D. Poiché una scena 3D ha un aspetto diverso a seconda del punto di vista dello sguardo, è necessario specificare tale punto di vista. La Camera classe consente di specificare questo punto di visualizzazione per una scena 3D.
Un altro modo per comprendere come una scena 3D è rappresentata su una superficie 2D descrivendo la scena come proiezione sulla superficie di visualizzazione. ProjectionCamera Consente di specificare proiezioni diverse e le relative proprietà per modificare la modalità di visualizzazione dei modelli 3D da parte del pubblico. Specifica PerspectiveCamera una proiezione che accorcia la scena. In altre parole, PerspectiveCamera fornisce una prospettiva del punto di fuga. È possibile specificare la posizione della fotocamera nello spazio delle coordinate della scena, la direzione e il campo di visualizzazione per la fotocamera e un vettore che definisce la direzione di "su" nella scena. Il diagramma seguente illustra la PerspectiveCamera proiezione.
Le NearPlaneDistance proprietà e FarPlaneDistance di ProjectionCamera limitano l'intervallo della proiezione della fotocamera. Poiché le fotocamere possono essere posizionate ovunque nella scena, è possibile che la fotocamera sia effettivamente posizionata all'interno di un modello o molto vicino a un modello, rendendo difficile distinguere correttamente gli oggetti. NearPlaneDistance consente di specificare una distanza minima dalla fotocamera oltre la quale gli oggetti non verranno disegnati. Al contrario, FarPlaneDistance consente di specificare una distanza dalla fotocamera oltre la quale gli oggetti non verranno disegnati, in modo da garantire che gli oggetti troppo lontani non siano riconoscibili nella scena.
Posizione della fotocamera
OrthographicCamera specifica una proiezione ortogonale di un modello 3D in una superficie visiva 2D. Analogamente ad altre fotocamere, specifica una posizione, una direzione di visualizzazione e una direzione verso l'alto. A differenza di PerspectiveCamera, tuttavia, OrthographicCamera descrive una proiezione che non include lo scorcio prospettico. In altre parole, OrthographicCamera descrive un riquadro di visualizzazione i cui lati sono paralleli, anziché uno i cui lati si incontrano in un punto della fotocamera. L'immagine seguente mostra lo stesso modello visualizzato usando PerspectiveCamera e OrthographicCamera.

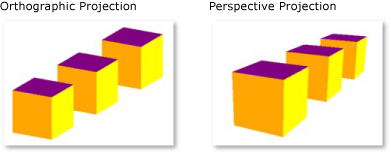

Proiezioni prospettiche e ortografiche
Il codice seguente mostra alcune impostazioni tipiche della fotocamera.
// Defines the camera used to view the 3D object. In order to view the 3D object,
// the camera must be positioned and pointed such that the object is within view
// of the camera.
PerspectiveCamera myPCamera = new PerspectiveCamera();
// Specify where in the 3D scene the camera is.
myPCamera.Position = new Point3D(0, 0, 2);
// Specify the direction that the camera is pointing.
myPCamera.LookDirection = new Vector3D(0, 0, -1);
// Define camera's horizontal field of view in degrees.
myPCamera.FieldOfView = 60;
// Asign the camera to the viewport
myViewport3D.Camera = myPCamera;
' Defines the camera used to view the 3D object. In order to view the 3D object,
' the camera must be positioned and pointed such that the object is within view
' of the camera.
Dim myPCamera As New PerspectiveCamera()
' Specify where in the 3D scene the camera is.
myPCamera.Position = New Point3D(0, 0, 2)
' Specify the direction that the camera is pointing.
myPCamera.LookDirection = New Vector3D(0, 0, -1)
' Define camera's horizontal field of view in degrees.
myPCamera.FieldOfView = 60
' Asign the camera to the viewport
myViewport3D.Camera = myPCamera
Le primitive di modello e mesh
Model3D è la classe base astratta che rappresenta un oggetto 3D generico. Per creare una scena 3D, sono necessari alcuni oggetti da visualizzare e gli oggetti che costituiscono il grafico della scena derivano da Model3D. Attualmente, WPF supporta geometrie di modellazione con GeometryModel3D. La Geometry proprietà di questo modello accetta una primitiva di mesh.
Per creare un modello, inizia creando una primitiva o una mesh. Una primitiva 3D è una raccolta di vertici che formano una singola entità 3D. La maggior parte dei sistemi 3D fornisce primitive modellate sulla figura chiusa più semplice: un triangolo definito da tre vertici. Poiché i tre punti di un triangolo sono coplanari, è possibile continuare ad aggiungere triangoli per modellare forme più complesse, denominate mesh.
Il sistema WPF 3D attualmente fornisce la MeshGeometry3D classe , che consente di specificare qualsiasi geometria; attualmente non supporta primitive 3D predefinite come sfere e forme cubiche. Iniziare a creare un MeshGeometry3D oggetto specificando un elenco di vertici di triangoli come proprietà Positions . Ogni vertice viene specificato come Point3D. In XAML specificare questa proprietà come elenco di numeri raggruppati in tre che rappresentano le coordinate di ogni vertice. A seconda della geometria, la mesh potrebbe essere composta da molti triangoli, alcuni dei quali condividono gli stessi angoli (vertici). Per disegnare correttamente la mesh, WPF necessita di informazioni sui vertici condivisi da quali triangoli. Per fornire queste informazioni, specificare un elenco di indici di triangoli con la TriangleIndices proprietà . Questo elenco specifica l'ordine in cui i punti specificati nell'elenco Positions determineranno un triangolo.
<GeometryModel3D>
<GeometryModel3D.Geometry>
<MeshGeometry3D
Positions="-1 -1 0 1 -1 0 -1 1 0 1 1 0"
Normals="0 0 1 0 0 1 0 0 1 0 0 1"
TextureCoordinates="0 1 1 1 0 0 1 0 "
TriangleIndices="0 1 2 1 3 2" />
</GeometryModel3D.Geometry>
<GeometryModel3D.Material>
<DiffuseMaterial>
<DiffuseMaterial.Brush>
<SolidColorBrush Color="Cyan" Opacity="0.3"/>
</DiffuseMaterial.Brush>
</DiffuseMaterial>
</GeometryModel3D.Material>
<!-- Translate the plane. -->
<GeometryModel3D.Transform>
<TranslateTransform3D
OffsetX="2" OffsetY="0" OffsetZ="-1" >
</TranslateTransform3D>
</GeometryModel3D.Transform>
</GeometryModel3D>
Nell'esempio precedente, l'elenco Positions specifica quattro vertici per definire la mesh rettangolare. La TriangleIndices proprietà specifica un elenco di due gruppi di tre indici. Ogni numero nell'elenco fa riferimento a un offset nell'elenco Positions . Ad esempio, i primi tre vertici specificati dall'elenco Positions sono (-1,-1,0), (1,-1,0)e (-1,1,0). I primi tre indici specificati dall'elenco TriangleIndices sono 0, 1 e 2, che corrispondono al primo, secondo e terzo punto dell'elenco Positions . Di conseguenza, il primo triangolo che costituisce il modello rettangolo sarà composto da (-1,-1,0) a (1,-1,0)(-1,1,0)e , e il secondo triangolo verrà determinato in modo analogo.
È possibile continuare a definire il modello specificando i valori per le Normals proprietà e TextureCoordinates . Per eseguire il rendering della superficie del modello, il sistema grafico necessita di informazioni sulla direzione in cui si trova la superficie in un determinato triangolo. Usa queste informazioni per eseguire calcoli di illuminazione per il modello: le superfici che si affacciano direttamente verso una sorgente di luce appaiono più luminose rispetto a quelle angolate dalla luce. Anche se WPF può determinare i vettori normali predefiniti usando le coordinate di posizione, è anche possibile specificare vettori normali diversi per approssimare l'aspetto delle superfici curve.
La TextureCoordinates proprietà specifica una raccolta di Point che indicano al sistema grafico come eseguire il mapping delle coordinate che determinano il modo in cui una trama viene disegnata sui vertici della mesh. TextureCoordinates vengono specificati come valore compreso tra zero e 1, inclusi. Come per la Normals proprietà , il sistema grafico può calcolare le coordinate di trama predefinite, ma è possibile scegliere di impostare coordinate di trama diverse per controllare il mapping di una trama che include parte di un pattern ripetuto, ad esempio. Altre informazioni sulle coordinate delle trame sono disponibili negli argomenti successivi o in Managed Direct3D SDK.
Nell'esempio seguente viene illustrato come creare un viso del modello di cubo nel codice procedurale. È possibile disegnare l'intero cubo come singolo GeometryModel3D. In questo esempio viene disegnato il viso del cubo come modello distinto per applicare trame separate a ogni viso in un secondo momento.
MeshGeometry3D side1Plane = new MeshGeometry3D();
Private side1Plane As New MeshGeometry3D()
side1Plane.Positions.Add(new Point3D(-0.5, -0.5, -0.5));
side1Plane.Positions.Add(new Point3D(-0.5, 0.5, -0.5));
side1Plane.Positions.Add(new Point3D(0.5, 0.5, -0.5));
side1Plane.Positions.Add(new Point3D(0.5, 0.5, -0.5));
side1Plane.Positions.Add(new Point3D(0.5, -0.5, -0.5));
side1Plane.Positions.Add(new Point3D(-0.5, -0.5, -0.5));
side1Plane.TriangleIndices.Add(0);
side1Plane.TriangleIndices.Add(1);
side1Plane.TriangleIndices.Add(2);
side1Plane.TriangleIndices.Add(3);
side1Plane.TriangleIndices.Add(4);
side1Plane.TriangleIndices.Add(5);
side1Plane.Normals.Add(new Vector3D(0, 0, -1));
side1Plane.Normals.Add(new Vector3D(0, 0, -1));
side1Plane.Normals.Add(new Vector3D(0, 0, -1));
side1Plane.Normals.Add(new Vector3D(0, 0, -1));
side1Plane.Normals.Add(new Vector3D(0, 0, -1));
side1Plane.Normals.Add(new Vector3D(0, 0, -1));
side1Plane.TextureCoordinates.Add(new Point(1, 0));
side1Plane.TextureCoordinates.Add(new Point(1, 1));
side1Plane.TextureCoordinates.Add(new Point(0, 1));
side1Plane.TextureCoordinates.Add(new Point(0, 1));
side1Plane.TextureCoordinates.Add(new Point(0, 0));
side1Plane.TextureCoordinates.Add(new Point(1, 0));
side1Plane.Positions.Add(New Point3D(-0.5, -0.5, -0.5))
side1Plane.Positions.Add(New Point3D(-0.5, 0.5, -0.5))
side1Plane.Positions.Add(New Point3D(0.5, 0.5, -0.5))
side1Plane.Positions.Add(New Point3D(0.5, 0.5, -0.5))
side1Plane.Positions.Add(New Point3D(0.5, -0.5, -0.5))
side1Plane.Positions.Add(New Point3D(-0.5, -0.5, -0.5))
side1Plane.TriangleIndices.Add(0)
side1Plane.TriangleIndices.Add(1)
side1Plane.TriangleIndices.Add(2)
side1Plane.TriangleIndices.Add(3)
side1Plane.TriangleIndices.Add(4)
side1Plane.TriangleIndices.Add(5)
side1Plane.Normals.Add(New Vector3D(0, 0, -1))
side1Plane.Normals.Add(New Vector3D(0, 0, -1))
side1Plane.Normals.Add(New Vector3D(0, 0, -1))
side1Plane.Normals.Add(New Vector3D(0, 0, -1))
side1Plane.Normals.Add(New Vector3D(0, 0, -1))
side1Plane.Normals.Add(New Vector3D(0, 0, -1))
side1Plane.TextureCoordinates.Add(New Point(1, 0))
side1Plane.TextureCoordinates.Add(New Point(1, 1))
side1Plane.TextureCoordinates.Add(New Point(0, 1))
side1Plane.TextureCoordinates.Add(New Point(0, 1))
side1Plane.TextureCoordinates.Add(New Point(0, 0))
side1Plane.TextureCoordinates.Add(New Point(1, 0))
Applicazione di materiali al modello
Affinché una mesh abbia un aspetto simile a un oggetto tridimensionale, deve avere una trama applicata per coprire la superficie definita dai vertici e dai triangoli in modo che possa essere illuminata e proiettata dalla fotocamera. In 2D si usa la Brush classe per applicare colori, modelli, sfumature o altro contenuto visivo alle aree dello schermo. L'aspetto degli oggetti 3D, tuttavia, è una funzione del modello di illuminazione, non solo del colore o del motivo applicato. Gli oggetti reali riflettono la luce in modo diverso a seconda della qualità delle loro superfici: le superfici lucide e lucide non sembrano uguali a superfici grezze o opache e alcuni oggetti sembrano assorbire la luce mentre altri si illuminano. Puoi applicare tutti gli stessi pennelli a oggetti 3D che puoi applicare agli oggetti 2D, ma non puoi applicarli direttamente.
Per definire le caratteristiche della superficie di un modello, WPF usa la Material classe astratta. Le sottoclassi concrete di Material determinano alcune delle caratteristiche di aspetto della superficie del modello e ognuna fornisce anche una proprietà Brush a cui è possibile passare un oggetto SolidColorBrush, TileBrush o VisualBrush.
DiffuseMaterial specifica che il pennello verrà applicato al modello come se il modello fosse illuminato in modo diffuso. L'uso di DiffuseMaterial è molto simile all'uso di pennelli direttamente su modelli 2D; le superfici del modello non riflettono la luce come se fosse brillante.
SpecularMaterial specifica che il pennello verrà applicato al modello come se la superficie del modello fosse dura o lucida, in grado di riflettere le evidenziazioni. È possibile impostare il grado in cui la trama suggerisce questa qualità riflettente o "brillare", specificando un valore per la SpecularPower proprietà.
EmissiveMaterial consente di specificare che la trama verrà applicata come se il modello emettesse luce uguale al colore del pennello. Questo non rende il modello una luce; tuttavia, parteciperà all'ombreggiatura in modo diverso rispetto a se avesse una consistenza con DiffuseMaterial o SpecularMaterial.
Per prestazioni migliori, le facce posteriori di un oggetto GeometryModel3D (le facce che non sono visibili perché si trovano sul lato opposto del modello rispetto alla fotocamera) vengono eliminate dalla scena. Per specificare un Material oggetto da applicare al backface di un modello come un piano, impostare la proprietà del BackMaterial modello.
Per ottenere alcune qualità della superficie, ad esempio effetti luminosi o riflettenti, è possibile applicare diversi pennelli a un modello in successione. È possibile applicare e riutilizzare più materiali usando la MaterialGroup classe . Gli elementi figlio di MaterialGroup vengono applicati dal primo all'ultimo in più passaggi di rendering.
Gli esempi di codice seguenti illustrano come applicare un colore a tinta unita e un disegno come pennelli ai modelli 3D.
<GeometryModel3D.Material>
<DiffuseMaterial>
<DiffuseMaterial.Brush>
<SolidColorBrush Color="Cyan" Opacity="0.3"/>
</DiffuseMaterial.Brush>
</DiffuseMaterial>
</GeometryModel3D.Material>
<DrawingBrush x:Key="patternBrush" Viewport="0,0,0.1,0.1" TileMode="Tile">
<DrawingBrush.Drawing>
<DrawingGroup>
<DrawingGroup.Children>
<GeometryDrawing Geometry="M0,0.1 L0.1,0 1,0.9, 0.9,1z"
Brush="Gray" />
<GeometryDrawing Geometry="M0.9,0 L1,0.1 0.1,1 0,0.9z"
Brush="Gray" />
<GeometryDrawing Geometry="M0.25,0.25 L0.5,0.125 0.75,0.25 0.5,0.5z"
Brush="#FFFF00" />
<GeometryDrawing Geometry="M0.25,0.75 L0.5,0.875 0.75,0.75 0.5,0.5z"
Brush="Black" />
<GeometryDrawing Geometry="M0.25,0.75 L0.125,0.5 0.25,0.25 0.5,0.5z"
Brush="#FF0000" />
<GeometryDrawing Geometry="M0.75,0.25 L0.875,0.5 0.75,0.75 0.5,0.5z"
Brush="MediumBlue" />
</DrawingGroup.Children>
</DrawingGroup>
</DrawingBrush.Drawing>
</DrawingBrush>
DiffuseMaterial side5Material = new DiffuseMaterial((Brush)Application.Current.Resources["patternBrush"]);
Dim side5Material As New DiffuseMaterial(CType(Application.Current.Resources("patternBrush"), Brush))
Illuminazione della scena
Le luci nella grafica 3D fanno ciò che le luci fanno nel mondo reale: rendono visibili le superfici. Più al punto, le luci determinano quale parte di una scena verrà inclusa nella proiezione. Gli oggetti luce in WPF creano una varietà di effetti luce e ombreggiatura e vengono modellati dopo il comportamento di varie luci reali. Includere almeno una luce nella scena o nessun modello sarà visibile.
Le luci seguenti derivano dalla classe Lightbase :
AmbientLight: fornisce un'illuminazione ambientale che illumina tutti gli oggetti in modo uniforme indipendentemente dalla posizione o dall'orientamento.
DirectionalLight: illumina come una sorgente di luce distante. Le luci direzionali hanno un Direction definito come Vector3D, ma nessuna posizione specificata.
PointLight: illumina come una sorgente di luce vicina. PointLights ha una posizione e getta luce da tale posizione. Gli oggetti nella scena vengono illuminati a seconda della posizione e della distanza rispetto alla luce. PointLightBase espone una Range proprietà, che determina una distanza oltre la quale i modelli non verranno illuminati dalla luce. PointLight espone anche le proprietà di attenuazione, che determinano il modo in cui l'intensità della luce diminuisce sulla distanza. È possibile specificare interpolazioni costanti, lineari o quadratiche per l'attenuazione della luce.
SpotLight: eredita da PointLight. I faretti illuminano come PointLight e hanno sia la posizione sia la direzione. Proiettano la luce in un'area a forma di cono, impostata dalle proprietà InnerConeAngle e OuterConeAngle, specificate in gradi.
Le luci sono Model3D oggetti, in modo da poter trasformare e animare le proprietà della luce, tra cui posizione, colore, direzione e intervallo.
<ModelVisual3D.Content>
<AmbientLight Color="#333333" />
</ModelVisual3D.Content>
DirectionalLight myDirLight = new DirectionalLight();
Private myDirLight As New DirectionalLight()
myDirLight.Color = Colors.White;
myDirLight.Direction = new Vector3D(-3, -4, -5);
myDirLight.Color = Colors.White
myDirLight.Direction = New Vector3D(-3, -4, -5)
modelGroup.Children.Add(myDirLight);
modelGroup.Children.Add(myDirLight)
Trasformazione di modelli
Quando si creano modelli, hanno una posizione specifica nella scena. Per spostare tali modelli nella scena, ruotarli o modificarne le dimensioni, non è pratico modificare i vertici che definiscono i modelli stessi. Al contrario, proprio come in 2D, si applicano trasformazioni ai modelli.
Ogni oggetto modello ha una Transform proprietà con cui è possibile spostare, riorientare o ridimensionare il modello. Quando si applica una trasformazione, si sfalsano in modo efficace tutti i punti del modello in base a qualsiasi vettore o valore specificato dalla trasformazione. In altre parole, è stato trasformato lo spazio delle coordinate in cui è definito il modello ("spazio del modello"), ma non sono stati modificati i valori che costituiscono la geometria del modello nel sistema di coordinate dell'intera scena ("spazio globale").
Per altre informazioni sulla trasformazione dei modelli, vedere Cenni preliminari sulle trasformazioni 3D.
Animazione dei modelli
L'implementazione 3D di WPF partecipa allo stesso sistema di temporizzazione e animazione della grafica 2D. In altre parole, per animare una scena 3D, animare le proprietà dei relativi modelli. È possibile animare direttamente le proprietà delle primitive, ma in genere è più facile animare le trasformazioni che modificano la posizione o l'aspetto dei modelli. Poiché le trasformazioni possono essere applicate a Model3DGroup oggetti e a singoli modelli, è possibile applicare un set di animazioni a un elemento figlio di model3DGroup e a un altro set di animazioni a un gruppo di oggetti figlio. È anche possibile ottenere un'ampia gamma di effetti visivi animando le proprietà dell'illuminazione della scena. Infine, puoi scegliere di animare la proiezione stessa animando la posizione della fotocamera o il campo di visualizzazione. Per informazioni di base sul sistema di temporizzazione e animazione WPF, vedere gli argomenti Panoramica sull'animazione, Panoramica sugli storyboard e Panoramica sugli oggetti Freezable.
Per animare un oggetto in WPF, crea una sequenza temporale, definisci un'animazione (che in realtà è una modifica di un valore della proprietà nel tempo) e specifichi la proprietà a cui applicare l'animazione. Poiché tutti gli oggetti in una scena 3D sono elementi figlio di Viewport3D, le proprietà di destinazione di qualsiasi animazione da applicare alla scena sono proprietà di Viewport3D.
Supponiamo che si voglia far oscillare un modello sul posto. È possibile scegliere di applicare un RotateTransform3D al modello e animare l'asse di rotazione da un vettore a un altro. L'esempio di codice seguente illustra l'applicazione di Vector3DAnimation alla proprietà Axis di Rotation3D della trasformazione, assumendo che RotateTransform3D sia una delle diverse trasformazioni applicate al modello tramite un TransformGroup.
//Define a rotation
RotateTransform3D myRotateTransform = new RotateTransform3D(new AxisAngleRotation3D(new Vector3D(0, 1, 0), 1));
'Define a rotation
Dim myRotateTransform As New RotateTransform3D(New AxisAngleRotation3D(New Vector3D(0, 1, 0), 1))
Vector3DAnimation myVectorAnimation = new Vector3DAnimation(new Vector3D(-1, -1, -1), new Duration(TimeSpan.FromMilliseconds(5000)));
myVectorAnimation.RepeatBehavior = RepeatBehavior.Forever;
Dim myVectorAnimation As New Vector3DAnimation(New Vector3D(-1, -1, -1), New Duration(TimeSpan.FromMilliseconds(5000)))
myVectorAnimation.RepeatBehavior = RepeatBehavior.Forever
myRotateTransform.Rotation.BeginAnimation(AxisAngleRotation3D.AxisProperty, myVectorAnimation);
myRotateTransform.Rotation.BeginAnimation(AxisAngleRotation3D.AxisProperty, myVectorAnimation)
//Add transformation to the model
cube1TransformGroup.Children.Add(myRotateTransform);
'Add transformation to the model
cube1TransformGroup.Children.Add(myRotateTransform)
Aggiungere contenuto 3D alla finestra
Per eseguire il rendering della scena, aggiungere modelli e luci a un Model3DGroup oggetto, quindi set Model3DGroup come Content di un oggetto ModelVisual3D. Aggiungi ModelVisual3D alla collezione Children del Viewport3D. Aggiungere fotocamere a Viewport3D impostandone la Camera proprietà.
Infine, aggiungere l'oggetto Viewport3D alla finestra. Quando Viewport3D viene incluso come contenuto di un elemento di layout come Canvas, specificare le dimensioni di Viewport3D impostando le proprietà Height e Width (ereditate da FrameworkElement).
<UserControl x:Class="HostingWpfUserControlInWf.UserControl1"
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
>
<Grid>
<!-- Place a Label control at the top of the view. -->
<Label
HorizontalAlignment="Center"
TextBlock.TextAlignment="Center"
FontSize="20"
Foreground="Red"
Content="Model: Cone"/>
<!-- Viewport3D is the rendering surface. -->
<Viewport3D Name="myViewport" >
<!-- Add a camera. -->
<Viewport3D.Camera>
<PerspectiveCamera
FarPlaneDistance="20"
LookDirection="0,0,1"
UpDirection="0,1,0"
NearPlaneDistance="1"
Position="0,0,-3"
FieldOfView="45" />
</Viewport3D.Camera>
<!-- Add models. -->
<Viewport3D.Children>
<ModelVisual3D>
<ModelVisual3D.Content>
<Model3DGroup >
<Model3DGroup.Children>
<!-- Lights, MeshGeometry3D and DiffuseMaterial objects are added to the ModelVisual3D. -->
<DirectionalLight Color="#FFFFFFFF" Direction="3,-4,5" />
<!-- Define a red cone. -->
<GeometryModel3D>
<GeometryModel3D.Geometry>
<MeshGeometry3D
Positions="0.293893 -0.5 0.404509 0.475528 -0.5 0.154509 0 0.5 0 0.475528 -0.5 0.154509 0 0.5 0 0 0.5 0 0.475528 -0.5 0.154509 0.475528 -0.5 -0.154509 0 0.5 0 0.475528 -0.5 -0.154509 0 0.5 0 0 0.5 0 0.475528 -0.5 -0.154509 0.293893 -0.5 -0.404509 0 0.5 0 0.293893 -0.5 -0.404509 0 0.5 0 0 0.5 0 0.293893 -0.5 -0.404509 0 -0.5 -0.5 0 0.5 0 0 -0.5 -0.5 0 0.5 0 0 0.5 0 0 -0.5 -0.5 -0.293893 -0.5 -0.404509 0 0.5 0 -0.293893 -0.5 -0.404509 0 0.5 0 0 0.5 0 -0.293893 -0.5 -0.404509 -0.475528 -0.5 -0.154509 0 0.5 0 -0.475528 -0.5 -0.154509 0 0.5 0 0 0.5 0 -0.475528 -0.5 -0.154509 -0.475528 -0.5 0.154509 0 0.5 0 -0.475528 -0.5 0.154509 0 0.5 0 0 0.5 0 -0.475528 -0.5 0.154509 -0.293892 -0.5 0.404509 0 0.5 0 -0.293892 -0.5 0.404509 0 0.5 0 0 0.5 0 -0.293892 -0.5 0.404509 0 -0.5 0.5 0 0.5 0 0 -0.5 0.5 0 0.5 0 0 0.5 0 0 -0.5 0.5 0.293893 -0.5 0.404509 0 0.5 0 0.293893 -0.5 0.404509 0 0.5 0 0 0.5 0 "
Normals="0.7236065,0.4472139,0.5257313 0.2763934,0.4472138,0.8506507 0.5308242,0.4294462,0.7306172 0.2763934,0.4472138,0.8506507 0,0.4294458,0.9030925 0.5308242,0.4294462,0.7306172 0.2763934,0.4472138,0.8506507 -0.2763934,0.4472138,0.8506507 0,0.4294458,0.9030925 -0.2763934,0.4472138,0.8506507 -0.5308242,0.4294462,0.7306172 0,0.4294458,0.9030925 -0.2763934,0.4472138,0.8506507 -0.7236065,0.4472139,0.5257313 -0.5308242,0.4294462,0.7306172 -0.7236065,0.4472139,0.5257313 -0.858892,0.429446,0.279071 -0.5308242,0.4294462,0.7306172 -0.7236065,0.4472139,0.5257313 -0.8944269,0.4472139,0 -0.858892,0.429446,0.279071 -0.8944269,0.4472139,0 -0.858892,0.429446,-0.279071 -0.858892,0.429446,0.279071 -0.8944269,0.4472139,0 -0.7236065,0.4472139,-0.5257313 -0.858892,0.429446,-0.279071 -0.7236065,0.4472139,-0.5257313 -0.5308242,0.4294462,-0.7306172 -0.858892,0.429446,-0.279071 -0.7236065,0.4472139,-0.5257313 -0.2763934,0.4472138,-0.8506507 -0.5308242,0.4294462,-0.7306172 -0.2763934,0.4472138,-0.8506507 0,0.4294458,-0.9030925 -0.5308242,0.4294462,-0.7306172 -0.2763934,0.4472138,-0.8506507 0.2763934,0.4472138,-0.8506507 0,0.4294458,-0.9030925 0.2763934,0.4472138,-0.8506507 0.5308249,0.4294459,-0.7306169 0,0.4294458,-0.9030925 0.2763934,0.4472138,-0.8506507 0.7236068,0.4472141,-0.5257306 0.5308249,0.4294459,-0.7306169 0.7236068,0.4472141,-0.5257306 0.8588922,0.4294461,-0.27907 0.5308249,0.4294459,-0.7306169 0.7236068,0.4472141,-0.5257306 0.8944269,0.4472139,0 0.8588922,0.4294461,-0.27907 0.8944269,0.4472139,0 0.858892,0.429446,0.279071 0.8588922,0.4294461,-0.27907 0.8944269,0.4472139,0 0.7236065,0.4472139,0.5257313 0.858892,0.429446,0.279071 0.7236065,0.4472139,0.5257313 0.5308242,0.4294462,0.7306172 0.858892,0.429446,0.279071 " TriangleIndices="0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 " />
</GeometryModel3D.Geometry>
<GeometryModel3D.Material>
<DiffuseMaterial>
<DiffuseMaterial.Brush>
<SolidColorBrush
Color="Red"
Opacity="1.0"/>
</DiffuseMaterial.Brush>
</DiffuseMaterial>
</GeometryModel3D.Material>
</GeometryModel3D>
</Model3DGroup.Children>
</Model3DGroup>
</ModelVisual3D.Content>
</ModelVisual3D>
</Viewport3D.Children>
</Viewport3D>
</Grid>
</UserControl>
Vedere anche
Collabora con noi su GitHub
L'origine di questo contenuto è disponibile in GitHub, in cui è anche possibile creare ed esaminare i problemi e le richieste pull. Per ulteriori informazioni, vedere la guida per i collaboratori.
.NET Desktop feedback
