Test della luminosità e del colore del sistema

Questo argomento fornisce istruzioni su come testare la risposta alla luminosità del sistema usando lo strumento MALT (Microsoft Ambient Light Tool).

Requisiti test

  1. MALT completamente assemblato. La guida "come" fornisce istruzioni su come creare un malto o rendere compatibile un apparecchio di test esistente MALT.

  2. Dispositivo Windows dotato di un sensore di luce ambientale. Malt (o compatibile) è progettato per testare la luminosità dello schermo. Il sistema sottoposto a test (SUT) deve avere luminosità regolabile. SensorExplorer può essere usato per determinare i sensori riconosciuti da Windows.

SensorExplorer

Usare SensorExplorer per confermare la presenza di un sensore di luce ambientale.

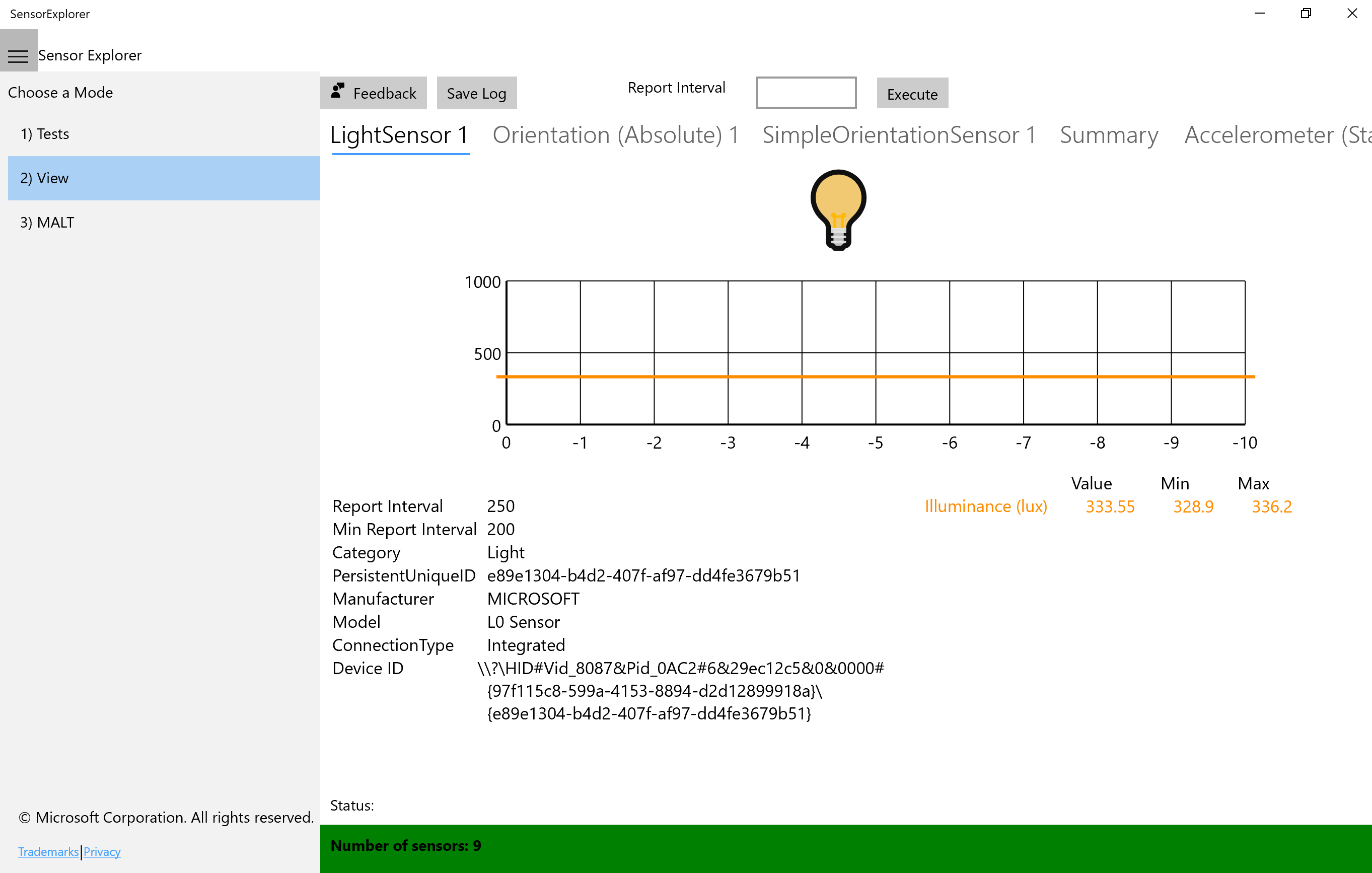

Screenshot che mostra SensorExplorer in modalità Visualizzazione con LightSensor1 selezionato.

  1. Collegare il MALT a una porta USB sul SUT.

  2. Installare SensorExplorer in SUT. Vedere Test con SensorExplorer

    Nota

    Se si desidera eseguire test di luminosità manuale, scaricare MALTUtil da GitHub. Gli strumenti sono disponibili anche in HLK.

  3. Configurare il colore di sfondo e il sonno per SUT. Lo script di configurazioneMALT_SUT_Setup.bat verrà configurato correttamente il dispositivo per il test. Da un prompt dei comandi con privilegi elevati eseguire MALT_SUT_Setup.bat e seguire le istruzioni dello script.

Aree di test da considerare

Di seguito è riportato un elenco di altre aree di test da considerare.

Posizionamento del sensore MALT

Diagramma del posizionamento del sensore MALT.

Di seguito è riportato un elenco di suggerimenti sul posizionamento del sensore MALT.

  • Posizionare i sensori dello schermo di MALT sullo schermo di SUT, di fronte a esso.
  • I sensori di ambiente MALT devono affrontare verso la fonte di luce e lontano dallo schermo del SUT.
  • Non bloccare il sensore ALS di SUT. Il sensore di onboarding non deve essere occluso dal MALT o da qualsiasi altra ostruzione.
  • Posizionare l'chassis chiaro sul SUT in modo che l'apertura della luce sia rivolta verso l'alto. Per ottenere risultati ottimali, lo schermo deve essere parallelo all'apertura della luce e affrontare l'apertura della luce.
  • Nessuna luce deve entrare o uscire dalla parte inferiore dell'chassis. Verifica doppia per assicurarsi che i sensori siano ancora sul posto.
  • Montare la fonte di luce all'interno o sulla parte superiore dell'chassis chiaro. Se la fonte di luce viene montata sulla parte superiore dell'chassis chiaro, il pannello deve essere posizionato sopra la scatola sull'apertura in modo che la luce splenda nell'chassis.
  • Nessuna luce dovrebbe venire fuori dalla parte superiore della scatola. Non dovrebbe essere in grado di vedere all'interno della casella.

Vedere Integrazione di sensori di luce ambientale con computer che eseguono Windows 10 Creators Update per le linee guida complete di Microsoft sull'integrazione di sensori di luce e curve di risposta alla luce ambientale.
