Azure CLI を使用して内部リダイレクトと共にアプリケーション ゲートウェイを作成する

  • [アーティクル]

アプリケーション ゲートウェイを作成するときに、Azure CLI を使用して Web トラフィック リダイレクトを構成できます。 このチュートリアルでは、仮想マシン スケール セットを使用してバックエンド プールを定義します。 その後、Web トラフィックが適切なプールに確実に到着するように、所有するドメインに基づいてリスナーと規則を構成します。 このチュートリアルでは、複数のドメインを所有していることを前提として、www.contoso.com と www.contoso.org の例を使用します。

この記事では、次のことについて説明します。

  • ネットワークのセットアップ
  • アプリケーション ゲートウェイの作成
  • リスナーとリダイレクト規則の追加
  • バックエンド プールでの仮想マシン スケール セットの作成
  • ドメインの CNAME レコードの作成

Azure サブスクリプションをお持ちでない場合は、開始する前に Azure 無料アカウントを作成してください。

前提条件

  • Azure Cloud Shell で Bash 環境を使用します。 詳細については、「Azure Cloud Shell の Bash のクイックスタート」を参照してください。

  • CLI リファレンス コマンドをローカルで実行する場合、Azure CLI をインストールします。 Windows または macOS で実行している場合は、Docker コンテナーで Azure CLI を実行することを検討してください。 詳細については、「Docker コンテナーで Azure CLI を実行する方法」を参照してください。

    • ローカル インストールを使用する場合は、az login コマンドを使用して Azure CLI にサインインします。 認証プロセスを完了するには、ターミナルに表示される手順に従います。 その他のサインイン オプションについては、Azure CLI でのサインインに関するページを参照してください。

    • 初回使用時にインストールを求められたら、Azure CLI 拡張機能をインストールします。 拡張機能の詳細については、Azure CLI で拡張機能を使用する方法に関するページを参照してください。

    • az version を実行し、インストールされているバージョンおよび依存ライブラリを検索します。 最新バージョンにアップグレードするには、az upgrade を実行します。

  • このチュートリアルには、Azure CLI のバージョン 2.0.4 以降が必要です。 Azure Cloud Shell を使用している場合は、最新バージョンが既にインストールされています。

リソース グループを作成する

リソース グループとは、Azure リソースのデプロイと管理に使用する論理コンテナーです。 az group create を使用してリソース グループを作成します。

次の例では、myResourceGroupAG という名前のリソース グループを eastus に作成します。

az group create --name myResourceGroupAG --location eastus

ネットワーク リソースを作成する

az network vnet create を使用して、myVNet という名前の仮想ネットワークと myAGSubnet という名前のサブネットを作成します。 次に、az network vnet subnet create を使用して、サーバーのバックエンド プールに必要な myBackendSubnet という名前のサブネットを追加できます。 az network public-ip create を使用して myAGPublicIPAddress という名前のパブリック IP アドレスを作成します。

az network vnet create \
  --name myVNet \
  --resource-group myResourceGroupAG \
  --location eastus \
  --address-prefix 10.0.0.0/16 \
  --subnet-name myAGSubnet \
  --subnet-prefix 10.0.1.0/24
az network vnet subnet create \
  --name myBackendSubnet \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --address-prefix 10.0.2.0/24
az network public-ip create \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress

アプリケーション ゲートウェイを作成する

az network application-gateway create を使用して、myAppGateway という名前のアプリケーション ゲートウェイを作成することができます。 Azure CLI を使用してアプリケーション ゲートウェイを作成するときは、容量、SKU、HTTP 設定などの構成情報を指定します。 このアプリケーション ゲートウェイを、先ほど作成した myAGSubnet と myAGPublicIPAddress に割り当てます。

az network application-gateway create \
  --name myAppGateway \
  --location eastus \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --subnet myAGsubnet \
  --capacity 2 \
  --sku Standard_Medium \
  --http-settings-cookie-based-affinity Disabled \
  --frontend-port 80 \
  --http-settings-port 80 \
  --http-settings-protocol Http \
  --public-ip-address myAGPublicIPAddress

アプリケーション ゲートウェイの作成には数分かかる場合があります。 アプリケーション ゲートウェイを作成すると、新たに次の機能が確認できます。

  • appGatewayBackendPool - アプリケーション ゲートウェイには、少なくとも 1 つのバックエンド アドレス プールが必要です。
  • appGatewayBackendHttpSettings - 通信に使用するポート 80 と HTTP プロトコルを指定します。
  • appGatewayHttpListener - appGatewayBackendPool に関連付けられている既定のリスナー。
  • appGatewayFrontendIP -myAGPublicIPAddress を appGatewayHttpListener に割り当てます。
  • rule1 - appGatewayHttpListener に関連付けられている既定のルーティング規則。

リスナーと規則の追加

アプリケーション ゲートウェイがバックエンド プールに対して適切にトラフィックをルーティングするためにはリスナーが必要です。 このチュートリアルでは、2 つのドメインに対して 2 つのリスナーを作成します。 この例では、www.contoso.com と www.contoso.org のドメインに対してリスナーを作成しています。

az network application-gateway http-listener create を使用して、トラフィックのルーティングに必要なバックエンド リスナーを追加します。

az network application-gateway http-listener create \
  --name contosoComListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port appGatewayFrontendPort \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway \
  --host-name www.contoso.com
az network application-gateway http-listener create \
  --name contosoOrgListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port appGatewayFrontendPort \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway \
  --host-name www.contoso.org

リダイレクト構成の追加

az network application-gateway redirect-config create を使用して、アプリケーション ゲートウェイで www.consoto.org から www.contoso.com のリスナーにトラフィックを送信するリダイレクト構成を追加します。

az network application-gateway redirect-config create \
  --name orgToCom \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --type Permanent \
  --target-listener contosoListener \
  --include-path true \
  --include-query-string true

ルーティング規則の追加

規則は作成された順番で処理されます。トラフィックは、アプリケーション ゲートウェイに送信される URL に一致する最初の規則を使用してリダイレクトされます。 たとえば、同一のポート上に基本リスナーを使用するルールとマルチサイト リスナーを使用するルールがある場合、マルチサイトのルールを適切に動作させるには、リストでマルチサイト リスナーのルールを基本リスナーのルールよりも先に配置する必要があります。

この例では、2 つの新しい規則を作成し、作成した既定の規則を削除します。 az network application-gateway rule create を使用して、規則を追加することができます。

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name contosoComRule \
  --resource-group myResourceGroupAG \
  --http-listener contosoComListener \
  --rule-type Basic \
  --address-pool appGatewayBackendPool
az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name contosoOrgRule \
  --resource-group myResourceGroupAG \
  --http-listener contosoOrgListener \
  --rule-type Basic \
  --redirect-config orgToCom
az network application-gateway rule delete \
  --gateway-name myAppGateway \
  --name rule1 \
  --resource-group myResourceGroupAG

仮想マシン スケール セットの作成

この例では、作成したバックエンド プールをサポートする仮想マシン スケール セットを作成します。 作成したスケール セットには myvmss という名前が付けられます。ここには、NGINX をインストールする 2 つの仮想マシン インスタンスが含まれます。

az vmss create \
  --name myvmss \
  --resource-group myResourceGroupAG \
  --image Ubuntu2204 \
  --admin-username azureuser \
  --admin-password Azure123456! \
  --instance-count 2 \
  --vnet-name myVNet \
  --subnet myBackendSubnet \
  --vm-sku Standard_DS2 \
  --upgrade-policy-mode Automatic \
  --app-gateway myAppGateway \
  --backend-pool-name appGatewayBackendPool

NGINX のインストール

シェル ウィンドウでこのコマンドを実行します。

az vmss extension set \
  --publisher Microsoft.Azure.Extensions \
  --version 2.0 \
  --name CustomScript \
  --resource-group myResourceGroupAG \
  --vmss-name myvmss \
  --settings '{ "fileUris": ["https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/install_nginx.sh"],
  "commandToExecute": "./install_nginx.sh" }'

ドメインの CNAME レコードの作成

パブリック IP アドレスを使用してアプリケーション ゲートウェイを作成した後は、DNS アドレスを取得し、これを使用してドメインに CNAME レコードを作成できます。 az network public-ip show を使用して、アプリケーション ゲートウェイの DNS アドレスを取得できます。 DNSSettings の fqdn 値をコピーし、作成した CNAME レコードの値として使用します。 アプリケーション ゲートウェイを再起動すると VIP が変更される可能性があるため、A レコードの使用はお勧めしません。

az network public-ip show \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --query [dnsSettings.fqdn] \
  --output tsv

アプリケーション ゲートウェイをテストする

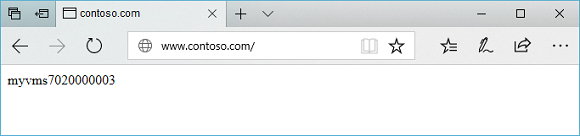

ブラウザーのアドレス バーにドメイン名を入力します。 http://www.contoso.com. などです

Test contoso site in application gateway

アドレスを他のドメインに変更します (例: http://www.contoso.org ) 。トラフィックが www.contoso.com のリスナーにリダイレクトされたことがわかります。

次のステップ

このチュートリアルでは、以下の内容を学習しました。

  • ネットワークのセットアップ
  • アプリケーション ゲートウェイの作成
  • リスナーとリダイレクト規則の追加
  • バックエンド プールでの仮想マシン スケール セットの作成
  • ドメインの CNAME レコードの作成
